1 GT-M1501 HD menetrögzítő kamera (DVR) Használati és beszerelési útmutató

2 Kezelőszervek 1. Le 2. Fel 3. Menü 4. Kék visszajelző LED 5. Piros visszajelző LED 6. Sárga visszajelző LED 7. Micro SD kártya hely 8. Kikapcsolás/Bekapcsolás/OK 9. Mikrofon 10. Reset

3 A készülék célja A készülék az autózás közbe történő események rögzítésére való. Ezekkel a felvételekkel a váratlan/nem kívánt történéseket vissza tudjuk játszani, kérdéses helyzetben pl. balesetkor, megkönnyítheti a történtek tisztázását. A GT-M1501-es kamera, HD videó rögzítésére is alkalmas, ezért ajánljuk rövidebb, vagy hosszabb utak/kirándulások rögzítésére is, melyekből akár egy nyaralás kiváló házi videójába is illeszthetünk részleteket az útból (a csomag, rögzítéshez való memóriakártyát nem tartalmaz). FONTOS! A rögzített felvételeket közösségi oldalakra videó megosztó portálokra feltölteni tilos, ellenben személyiségi jogokat sérthet. Csak abban az esetben tehetőek közzé nyilvános fórumon, ha a felvétel nem tartalmaz olyan személyeket vagy járműveket, amelyeket azonosítani lehet (arcok, rendszámok, stb, ezek elhomályosítása vagy kitakarása szükséges). A készülék működése A kamera az autó indítását követően a felvételt automatikusan indítja és a jármű leállítása után 20 mp-ig rögzíti azt. Különböző hosszúságú szakaszok kerülnek a háttértárolóra lementésre, beállításnak megfelelően. Ha a memóriakártya megtelt, akkor a legrégebbi felvétel automatikusan törlődik ezzel szabadítva fel helyet mindig a legfrissebb videónak. A készülékben található G-szenzor (gyorsulás/lassulás érzékelő) segítségével balesetkor a készülék a hirtelen gyorsulás vagy lassuláskor felvett videót zárolja, így ezek a vélhetően balesetet rögzített videók nem kerülnek semmiképpen felülírásra, azokat csak manuálisan lehet eltávolítani. A készülék üzembe helyezése Válassza ki a készülék helyét a szélvédőn, majd állítsa be úgy, hogy az a megfelelő szögben álljon, a megfelelő felvételek érdekében. Mivel a készülékhez monitor nem tartozik, így kétféleképpen állíthatja be a készüléket. 1. Ideiglenesen felrögzíti, majd felvételt készít. A memóriakártyát számítógépbe áthelyezve, a videón ellenőrzi a kamera által felvett képet, ha szükséges állít a készülék pozícióján. Ezt addig ismételje, amíg a kamera megfelelően nem áll. 2. A kamerát csatlakoztassa egy univerzális monitorhoz, vagy az autó multimédiás fejegységéhez ha lehetséges, és ennek segítségével állítsa be a megfelelő szöget.

4 A készülék beépítése: 1. Áramtalanítsa az autót Vegye ki a kulcsot Távolítsa el az akkumulátor sarut 2. Húzza le a kétoldalú M3-as ragasztó védőfóliáját a készülék talpáról, majd rögzítse a kamerát a szélvédő belső oldalára, úgy hogy a memóriakártya lefele a készülék kábele pedig felfele nézzen. 3. A kábelt vezesse el a kárpitozás alatt az A oszlopon keresztül a műszerfal mögé. 4. A kábeleket rögzítse a megfelelő helyre Sárga: 12V-os tápellátás (állandó) Piros: gyújtáskapcsoló szál Fekete: test (pl.: biztosítékdoboz) Sárga RCA video kábelt a multimédiás fejegységhez/monitorhoz (A készülék kijelzőt nem tartalmaz) 5. Ellenőrizze le, hogy mindent megfelelően kötött-e be, majd csatlakoztassa vissza az akkumulátor sarut. 6. Tegye be a Micro SD kártyát (csomag nem tartalmaz) a megfelelő helyre, ügyeljen a kártya helyes behelyezésére az ábra szerin. A kártyán lévő csatlakozó lábak nézzenek a ledek felé. Javaslat: Helyezze a felvevőt egy biztonságos helyre, ahol a kilátásban nem zavarja (tükör mögé), viszont a gombokat szükség esetén el tudja érni. Mielőtt véglegesen felerősítené, próbálja ki egy monitorral, hogy megfelelő szögben álljon.

5 A készülék használata Gomb funkciók - Kikapcsolás/Bekapcsolás/OK Bekapcsolás: a készülék a gépjármű indításakor automatikusan indul, kikapcsolt állapotban a Ki/Be/Ok gomb rövid megnyomásával indul Kikapcsolás: bekapcsolt állapotban 3mp nyomva tartjuk Videó indítása: a video a gépjármű indításakor automatikusan indul (piros lámpa villog), ellenkező esetben a gomb egyszeri rövid megnyomásával indítható. Videó leállítása: a gomb egyszeri rövid megnyomásával leállítható (piros lámpa világít) Menün belüli navigáció: menüpontokba való belépés - Menü Készenléti módban (bekapcsolt állapot, felvétel leállítva) egyszeri megnyomásra menübe való belépés 3mp nyomva tartva: visszajátszási lista Menüből való kilépés Videó rögzítése közben nem használható a menü

6 - Reset - Fel Egyszeri megnyomásával visszaállíthatja a gyári beállításokat Menüben navigálás felfele Felvétel alatt/ készenléti módban rövid megnyomásra hangfelvétel be/kikapcsolása o Be: kék led világít o Ki: kék led nem világít - Le Menüben navigálás lefele 3mp nyomva tartva PAL/NTSC közötti választás (készenléti módban) - Visszajelző ledek Sárga világít: visszajátszási menü Sárga villog: video visszajátszása Piros világít: bekapcsolt állapot (készenléti állapot) Piros villog: felvétel rögzítése (Rec mód) Kék világít: hangfelvétel bekapcsolva (video alatt) Kék nem világít: hangfelvétel kikapcsolva Mindegyik világít: nincs memóriakártya a készülékben Használati javaslatok Automata felvétel Indítsa el az autót, a kamera automatikusan elindul és rögzíti a vezetés közbeni eseményeket, ezt a piros lámpa villogása jelzi. Állítsa le az autót, a készülék által felvett adatok automatikusan mentésre kerülnek. Ha a memória kártya megtelik, a készülék automatikusan felülírja a legrégebbi felvételt. A menüben beállítható a videók felvételének hossza 3, 5, 10 perc (alapértelmezett 3 perc) Ha nem óhajt fölvételt készíteni G-szenzor Tartsa 3mp-ig nyomva a Be/Ki/Ok gombot, ezáltal a készülék kikapcsol. A kocsi újraindításakor a kamera is újra aktiválódik A készülékben beépített gyorsulásmérő van, ami extrém értéket érzékelve (baleset), a baleset előtti és azt követő 20mp-es videót írásvédetté teszi (és a későbbiekben semmiképpen sem nem írja felül automatikusan). A gyorsulás / lassulás értékét a felhasználó választja ki (2G, 4G, 8G). Zárolás közben mind a három led (sárga, piros, kék) egyszerre villog, és a kijelzőn megjelenik a kulcs ikon (amennyiben kijelző csatlakoztatva van). A balesetkor rögzített videót, egy erre külön létrehozott mappába (CRASH) menti a készülék

7 Videók visszanézése Tartsa lenyomva 3mp-ig a Menü gombot Le/Fel gombbal válassza ki a kívánt videót OK gombbal indítsa a videót / állítsa le Kilépéshez tartsa lenyomva 3mp-ig a Menü gombot Mozgásérzékelő Menüben be/ki kapcsolható Bekapcsolt állapotban a kamera figyeli, hogy az autó mozgásban van-e, és csak abban az esetben rögzít. Ha megáll és 10 mp-ig nem érzékel a lencse előtt eseményt, akkor kikapcsol, majd ha mozgást érzékel újra aktivizálódik (nem G szenzor, hanem a lencse előtt levő mozgás alapján lép működésbe). Ezzel a funkcióval a felesleges üres videófelvételek elkerülhetőek, így jobb a tárhely kihasználása. Ajánlott kártya Mivel a készülék nagy felbontásban (Full HD) képes rögzíteni, ezért nagyobb tárhelyű, gyors írási sebességű memóriakártyát ajánlunk. Az általunk javasolt: 16 Gb Class10-es kártya. A kamera 512Kb- 32Gb között szinte minden micro SD kártyát elfogad. Tárhely: minél nagyobb a tárhely annál több videót lehet rögzíteni, régebbi videók nem törlődnek idő előtt. Class 10: a kártya olvasási sebességére utal, 10MB/sec, ez azért lényeges, mert rövid idő alatt nagy mennyiségű adatot kell rögzítenie a készüléknek. Kisebb sebességű kártyánál adatvesztés fordulhat elő (szakadozni fog a felvétel visszajátszáskor, vagy nem olvasható a file). FONTOS! A készülék memóriakártyát nem tartalmaz! Beállítások: Minden esetben, amikor a beállításokba akar belépni, bizonyosodjon meg róla, hogy a készülék nem készít felvételt (nem villog a piros lámpa, nem megy a kijelzőn a felvétel visszajelzés)! Kamera/felvétel beállításai Felbontás (Resolution) Menü Le OK Fel/Le válassza ki a kívánt felbontást OK (kiválasztás) Menü kilépés

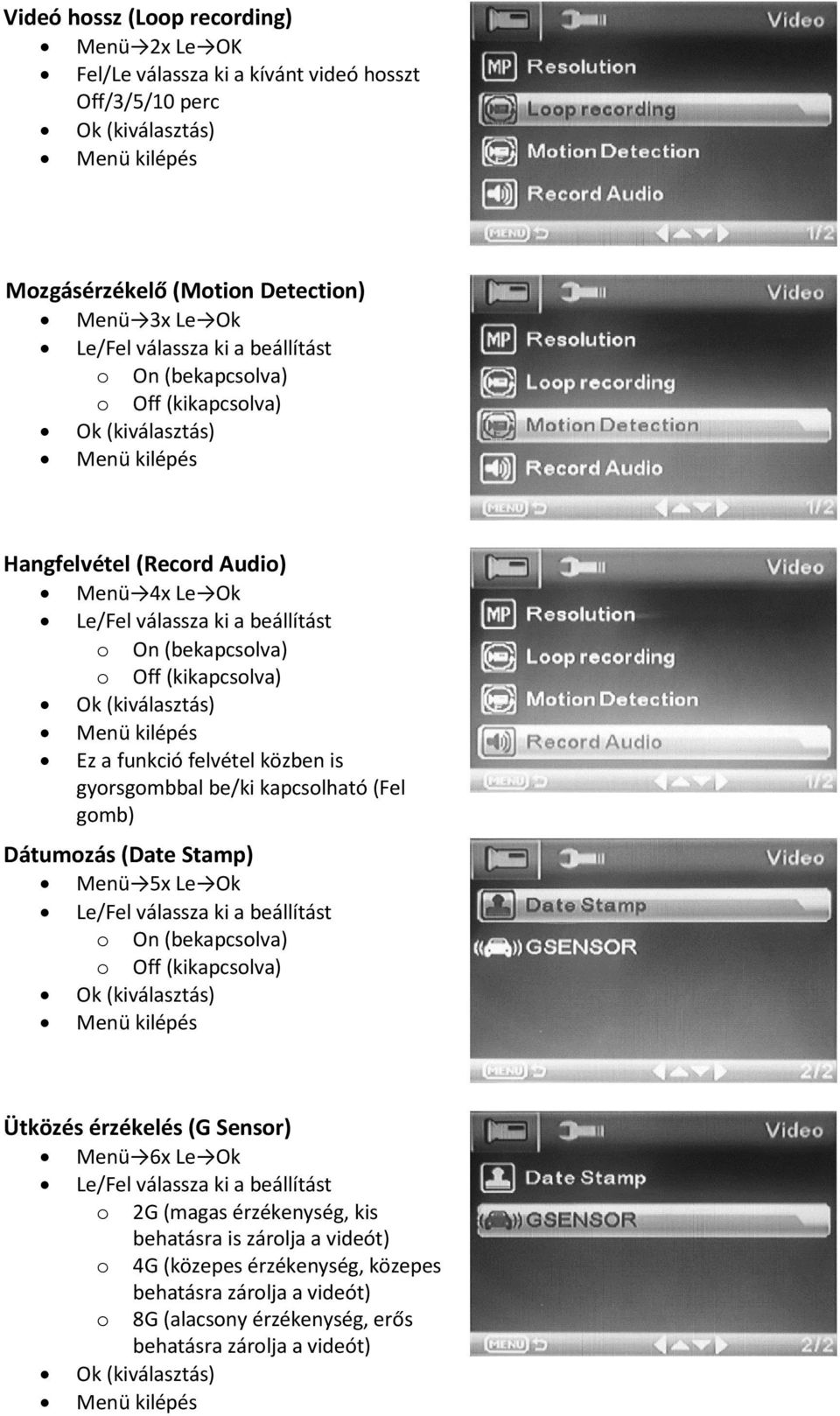

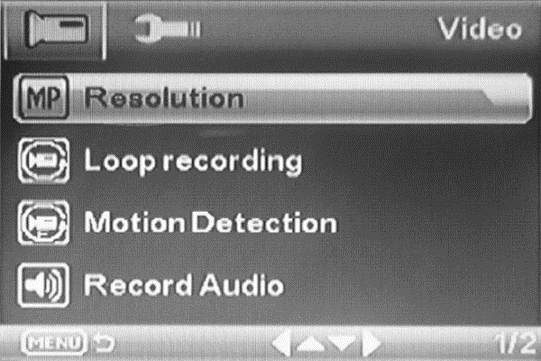

8 Videó hossz (Loop recording) Menü 2x Le OK Fel/Le válassza ki a kívánt videó hosszt Off/3/5/10 perc Ok (kiválasztás) Menü kilépés Mozgásérzékelő (Motion Detection) Menü 3x Le Ok Le/Fel válassza ki a beállítást o On (bekapcsolva) o Off (kikapcsolva) Ok (kiválasztás) Menü kilépés Hangfelvétel (Record Audio) Menü 4x Le Ok Le/Fel válassza ki a beállítást o On (bekapcsolva) o Off (kikapcsolva) Ok (kiválasztás) Menü kilépés Ez a funkció felvétel közben is gyorsgombbal be/ki kapcsolható (Fel gomb) Dátumozás (Date Stamp) Menü 5x Le Ok Le/Fel válassza ki a beállítást o On (bekapcsolva) o Off (kikapcsolva) Ok (kiválasztás) Menü kilépés Ütközés érzékelés (G Sensor) Menü 6x Le Ok Le/Fel válassza ki a beállítást o 2G (magas érzékenység, kis behatásra is zárolja a videót) o 4G (közepes érzékenység, közepes behatásra zárolja a videót) o 8G (alacsony érzékenység, erős behatásra zárolja a videót) Ok (kiválasztás) Menü kilépés

9 Készülék beállításai Dátum/Idő (Date/Time) Menü Menü Le OK Év beállítása (Le/Fel) OK Hónap beállítása (Le/Fel) Ok Nap beállítása (Le/Fel) Ok Óra beállítása (Le/Fel) Ok Perc beállítása (Le/Fel) Ok Másodperc beállítása (Le/Fel) Ok Menü kilépés Nyelv (Language) Menü Menü 2x Le OK Nyelv kiválasztása Ok Menü kilépés TV mód (TV Mode) Alapértelmezett PAL Menü Menü 3x Le OK Mód kiválasztása Le/Fel (PAL/NTSC) Ok Menü kilépés Frissítési frekvencia (Frequency) Menü Menü 4x Le OK Frekvencia kiválasztása Le/Fel (50Hz/60Hz) Ok Menü kilépés Képernyő forgatás (Imagerotation) 180 -al forgatja el a kijelzőt Menü Menü 5x Le OK Kikapcsolás (Off) / Bekapcsolás(On) Ok Menü kilépés

10 Formázás (Format) Menü Menü 6x Le OK SD Card Ok Ha ezt jóváhagyjuk, akkor az összes adat törlődik a kártyáról, az írásvédett is Menü kilépés Gyári beállítás (Default setting) Menü Menü 7x Le OK Cancel (mégsem): visszalépés módosítás nélkül OK (elfogadás): gyári beállítások visszaállítása Menü kilépés Verziószám (Version) Menü Menü 8x Le OK Verziószám megtekintése Menü kilépés Visszajátszási lista menü Törlés (Delete) Menü Le OK Delete Current OK (Aktuális videó törlése, amin épp áll) Delete All Ok (Összes videó törlése, azt is ami írásvédett) Menü kilépés

11 Videó védelem (Protect) Menü 2x Le OK Lock Current Ok (Aktuális videó írásvédetté tétele) Unlock Current OK (Aktuális videó írásvédettségének feloldása) Lock All OK (Összes videó írásvédetté tétele) Unlock All OK (Összes videó írásvédettségének feloldása) Menü kilépés Termék technikai jellemzők Paraméterek: Beépített G szenzor 140 -os látószög Kijelző nélküli kivitel Videó formátum AVI (Max. felbontás: HD 1280*720) Támogatott memóriakártya: Micro SD (512Kb - 32Gb) Akkumulátor nélküli kivitel Video kimenet RCA Beépített mikrofon (kapcsolható) 12V-os A készülékhez memóriakártya NEM tartozik Hibaelhárítás 1. Ledek nem világítanak, nem indul el a felvétel a. Ellenőrizze a kábeleket, hogy helyesen vannak-e bekötve. b. Ellenőrizze a biztosítékot. c. Ellenőrizze, hogy van-e memóriakártya a készülékben. 2. Kép nem jelenik meg a. Ellenőrizze, hogy a kijelző be legyen kapcsolva. b. Ellenőrizze a video (RCA) kábel helyes csatlakoztatását. 3. Gyújtás levétele után nem áll le a készülék a. Ellenőrizze, hogy a gyújtás kábel (sárga) megfelelő helyre van-e kötve. b. Ha a gyújtás levétele után áram marad a rendszerben, akkor keressen fel egy autóvillamossági szakembert.

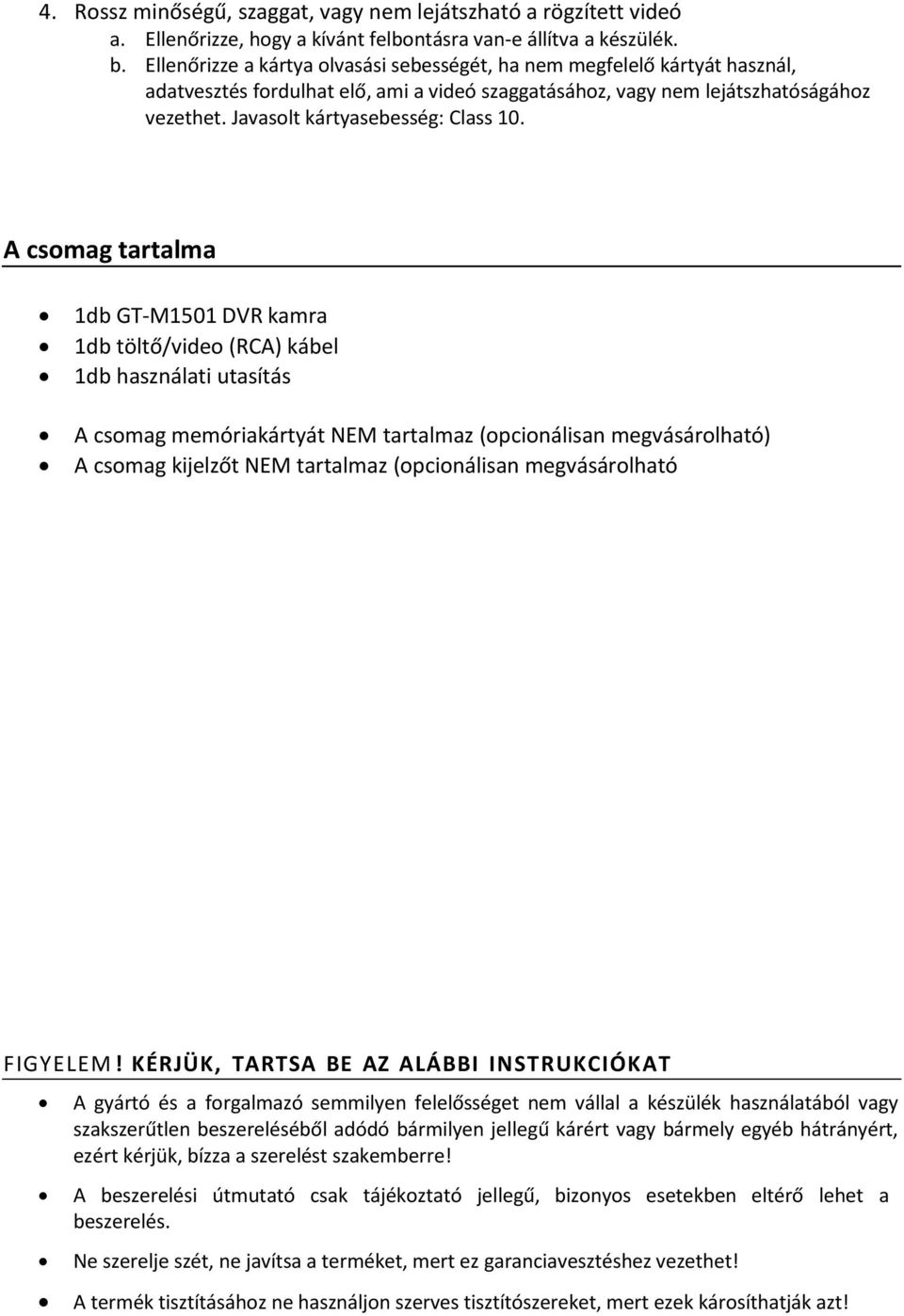

12 4. Rossz minőségű, szaggat, vagy nem lejátszható a rögzített videó a. Ellenőrizze, hogy a kívánt felbontásra van-e állítva a készülék. b. Ellenőrizze a kártya olvasási sebességét, ha nem megfelelő kártyát használ, adatvesztés fordulhat elő, ami a videó szaggatásához, vagy nem lejátszhatóságához vezethet. Javasolt kártyasebesség: Class 10. A csomag tartalma 1db GT-M1501 DVR kamra 1db töltő/video (RCA) kábel 1db használati utasítás A csomag memóriakártyát NEM tartalmaz (opcionálisan megvásárolható) A csomag kijelzőt NEM tartalmaz (opcionálisan megvásárolható FIGYELEM! KÉRJÜK, TARTSA BE AZ ALÁBBI INSTRUKCIÓKAT A gyártó és a forgalmazó semmilyen felelősséget nem vállal a készülék használatából vagy szakszerűtlen beszereléséből adódó bármilyen jellegű kárért vagy bármely egyéb hátrányért, ezért kérjük, bízza a szerelést szakemberre! A beszerelési útmutató csak tájékoztató jellegű, bizonyos esetekben eltérő lehet a beszerelés. Ne szerelje szét, ne javítsa a terméket, mert ez garanciavesztéshez vezethet! A termék tisztításához ne használjon szerves tisztítószereket, mert ezek károsíthatják azt!
