1 ,2 MÉTER EGYENES INCROCIAT és KERESZT SUGÁR 15 1,6 MÉTER EGYENES és KERESZT SUGÁR 20 2,0 MÉTER EGYENES és KERESZT SUGÁR OPTIKAI TÖBB-SUGARAS INFRASOROMPÓ DIGITÁLIS VEZÉRLÉSSEL Magyar nyelvő telepítési útmutató

2 DIGITAL LUX Általános ismertetés Az OPTEA DIGITAL LUX egy nagy tudású, kül- és beltéri infrasorompó. A DIGITAL LUX a központi panel tipusa, mely többféle kialakítású infrasorompóban megtalálható. Ez a panel vezérli közvetlenül a kétoptikás adó- és vevıfejeket, ezen lehet beállítani a sorompó különbözı paramétereit, errıl lehet leolvasni a vevı erısségét, illetve az utolsó 20 riasztási eseményt. A sorompó hatótávolsága 5 80 méter között állítható. Az oszlopok között szinkronizálás szükséges, mely vezetéken keresztül történik, vagyis az összes oszlop közé ki kell húzni egy buszkábelt. A sorompó rendelkezik diszkvalifikálás kizárás funkcióval, ami köd esetén nem okoz téves riasztást, egy külön relékimeneten jelzi, hogy az infrasorompó nem mőködik. A sorompó rendelkezik főtéssel, amely a páralecsapódást akadályozza meg. Ez a paneltıl eltérı feszültségrıl mőködik. Minden oszlopnak külön címet kell beállítani, mind az adó- (T1-T8), mind a vevı (R1-R8) részén. Az adó 1 (T1) oszlopnak mindenképpen masternek kell lennie. Az oszlopok kábelezésénél mindenképpen kellı figyelmet kell fordítani a megfelelı kábelkeresztmetszet kiválásztására! Az infrasorompó és a központ közötti távolság adott esetben több, mint száz meter is lehet. A vezetéknek ellenállása van és ezzel itt számolni kell. Az infrasorompó tápfeszültség igénye 220mA/oszlop. A tápegységnek 14V-ot célszerő leadnia, a megengedett feszültségesés 3V. Ebbıl kiszámítható, a vezeték ellenállása, R = U/I = 3V / 0,22A = 13,63Ω. Figyelembe kell venni, hogy a vezeték pozitív és negativ ágának az összege ez! Ha a tápegység és az oszlop közötti távolság 100m, akkor 200m vezetékkel kell számolni. A sárgaréz fajlagos ellenállása ρ = 0,035 Ωmm2/m. Ebbıl kiszámolható a szükséges keresztmetszet, ρ x l / R (fajlagos ellenállás x távolság / ellenállás) = 0,035 Ωmm2/m x 200 m / 13,63 Ω = 0,51 mm2. Ehhez minimum 0,5 mm2 kábel szükséges (erısen javasol a 0,75 mm2!). Az esetek többségében egy tápvonalról több oszlopot is meg kell táplálni, a 3V-os feszültségesés a legtávolabbi oszlopra érvényes, illetve az áramok a különbözı vezetékszakaszokon összeadódnak. Példa két oszlopra: központ és elsı oszlop közötti távolság 50m a két oszlop között 80m van. A feszültségeséseket a távolsággal egyenes arányban szabjuk meg, vagyis elsı oszlopon 3V / 130m x 50m = 1,15V a másodikon 1,85V az elızı oszlophoz képest. Az elsı oszlop és központ közötti vezeték ellenállása 1,15V / 0,44A (két oszlop árama) = 2,61 Ω. A vastagított képletbıl számolva az elsı oszlop és a központ közötti távolság 0,035 Ωmm2/m x 100 m / 2,61 Ω = 1,34 mm2 (1,5mm2) a második vezetékszakasz ellenállása 1,85V/0,22A = 8,4 Ω, keresztmetszete 0,035 Ωmm2/m x 160 m / 8,4 Ω = 0,66 mm2 (0,75mm2). A tápfeszültséget nem szabad 14V fölé emelni! Az oszlop főtése 24V-ról történik, ez külön kábelezést igényel, a keresztmetszete ugyanígy számolható ki, itt is megengedett a 3V-os feszültségesés, az áramerıssége I = P/U = 40W / 24V = 1,7A. (20W-os esetén 0,83A) / oszlop. 2

3 Telepítési példa - DIGITAL LUX 20 2 oszlop beállítása, 4 (8) egyenes vagy 10 (20) kereszt sugárral Cím: = 1 (MASTER) = 2 Cím: RX = 1 = MASTER Kerületi beállítás 2..4 Egyenes vagy 2 10 kereszt sugárral 3

4 Panel vezetékezése SZENZOR Szinkronizálás A B GND V GND DSQ DSQ ALM ALM TMP TMP 3 2 4

5 Kerületi védelem kábelezése (Telepítési példa 6 oszlopra) T1 (Master) R6 T6 R5 R1 120 Ω 120 Ω T5 R4 T2 Sync A B R2 T3 R3 T4 Optikai út - sugár 24 Vac 12 Vcc Központtól 1. A 12 Volt egyenáramú tápellátásból U alakú kábelezést célszerő kialakítani. 2. A 24 Volt egyen vagy váltó áramú tápellátásból U alakú kábelezést célszerő kialakítani. 3. Minden oszlop szinkronizáló kapcsait (A és B) össze kell kötni és 4. A szinkronizáló vezeték elejére és végére egy-egy 120 Ω ellenállást kell kötni. 5. Minden RELÉ kimenetet be kell kötni a központba. 6. A rendszert tápfeszültség alá kell helyezni a paraméterek beállításához. 7. Az elsı oszlop a MASTER.. P8 = T1 és P9 = ON 8. Az ADÓ sugarát 1 6 a következı oszlop felé kell fordítani. 9. A második oszlop beállítása P7 = R1 P8 = T2 és P1 az optikai távolsága a MASTERTİL (T1) 10. A VEVİ sugarakat 1 6 az elızı oszlop irányába kell fordítani. 11. A harmadik oszlop beállítása P7 = R2 P8 = T3 és P1 az optikai távolág a második oszloptól mérve. 12. A negyedik oszlop beállítása P7 = R3 P8 = T4 és P1 az optikai távolág a harmadik oszloptól mérve. 13. Az ötödik oszlop beállítása P7 = R4 P8 = T5 és P1 az optikai távolág a negyedik oszloptól mérve. 14. A hatodik oszlop beállítása P7 = R5 P8 = T6 és P1 az optikai távolág a ötödik oszloptól mérve. 15.A MASTER oszlopnál be kell állítani P7 = és P1 az optikai távolág a hatodik oszloptól mérve. 16.Az adó és vevı fejeket finomhangolásal egymásra kell fordítani. 17. Be kell állítani minden oszlopon a KÖD (igen vagy nem) illetve a riasztáshoz szükséges megszakított sugarak számát. 18. Minden oszlopon ki kell választani az egyenes vagy keresztsugarakat, függetlenül a többi oszloptól. 19. Végezetül a riasztási relé különbözı idıit Min. érzékelési id / Min. relé meghúzási idı. 20. A telepítés végén a teljes rendszer mőlödését ki kell próbálni. 5

6 Paraméterek beállítása A paraméterek beállítása a KIJELZİN és 2 GOMBON keresztül történik. A különbözı paraméterek az almenükben érhetıek el P1 - P9. Az almenük az 1. Táblázatban vannak részletezve, azok értékét a következıképpen lehet megváltoztatni: - gombok + 1. A menübe lépéshez meg kell nyomni mindkét gombot (+ és -) egyszerre, a panel az elsı menüpontra lép (P1) 2. A gombokkal ki kell választani a programhelyet. P1 - P9 3. A változtatni kívánt menüpontnál meg kell nyomni ismét mindkét gombot egyszerre, a menüpontba lépéshez. 4. A + és gombokkal lehet megváltoztatni a paramétert. 5. Az új beállítás elmentéséhez ismét meg kell nyomni mindkét gombot egyszerre. 6. A panel visszatér a fımenübe, a legutolsó változtatott pont számához. 7. További beállításokhoz meg kell ismételni a lépéseket a 2. ponttól. 8. A beállítások befejeztével, a panel pár másodperc inaktivitás után kilép. Ver. ITA 01 Luglio táblázat PARAMÉTEREK P1 Optikai Távolság: 5 80 méter (A két oszlop között, a vevı oldalon) P2 Sugármód: Egyenes vagy kereszt (a keresztsugarakhoz legalább 20 méter távolság szükséges) P3.Sugárszám : 1,2,3 10. A riasztás kiváltásához szükséges megszakított sugarak száma P4 Minimum érzékelési idı: 50 msec msec. P5 Minimum relémeghúzási idı: 0.1 sec. to 9.9 sec. ( x 10msec) ( x 0.1 sec) P6 Köd mód : ON / OFF (ON állásban, köd esetén a relékimenet nem mőködik) P7 Vevı címe : (R1..R8) P8 Adó címe : (T1..T8) P9 Mester mód : ON / OFF (TX1 a mester) 6

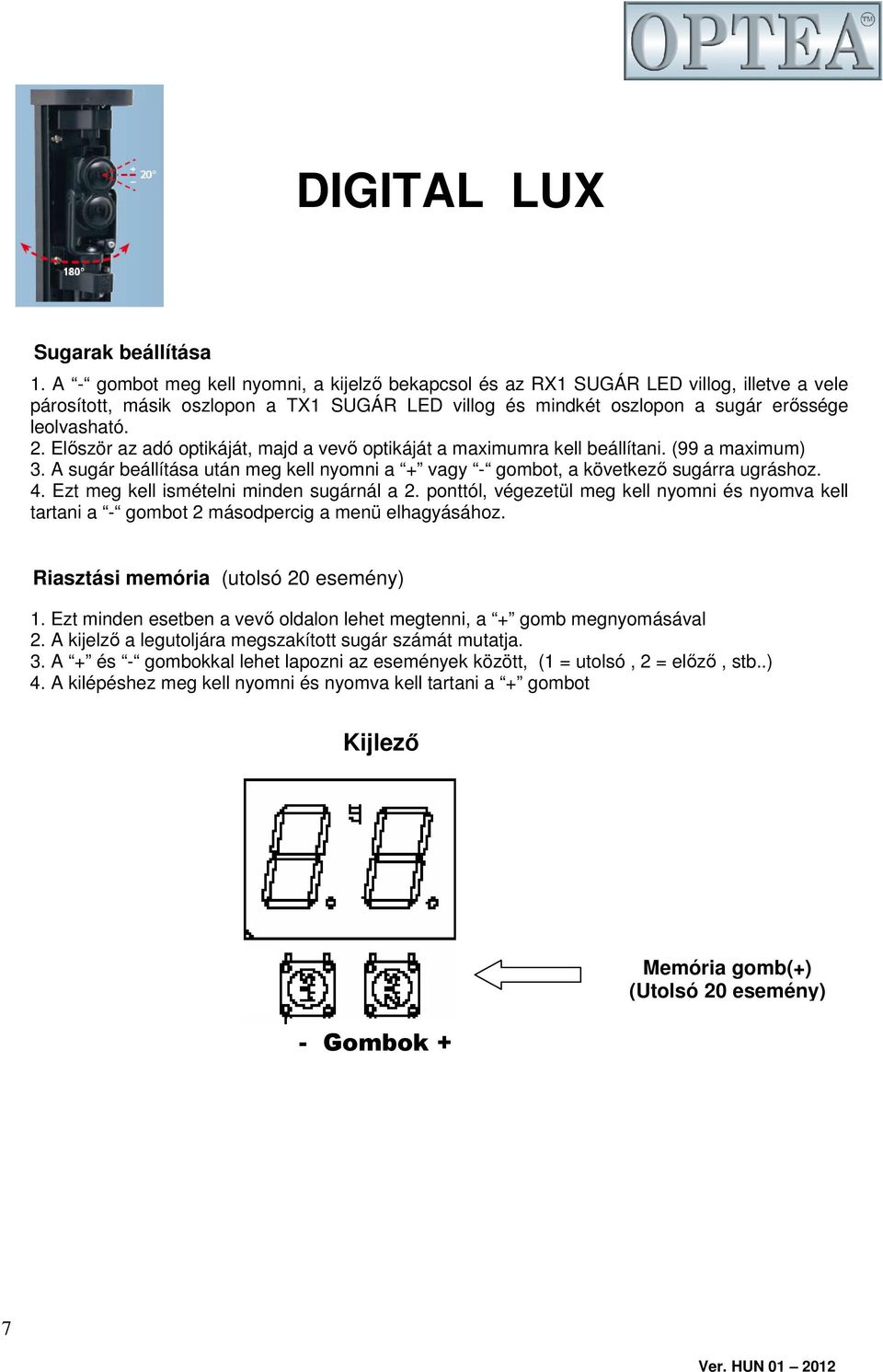

7 Ver. 01 Marzo 2008 DIGITAL LUX Sugarak beállítása 1. A - gombot meg kell nyomni, a kijelzı bekapcsol és az RX1 SUGÁR LED villog, illetve a vele párosított, másik oszlopon a TX1 SUGÁR LED villog és mindkét oszlopon a sugár erıssége leolvasható. 2. Elıször az adó optikáját, majd a vevı optikáját a maximumra kell beállítani. (99 a maximum) 3. A sugár beállítása után meg kell nyomni a + vagy - gombot, a következı sugárra ugráshoz. 4. Ezt meg kell ismételni minden sugárnál a 2. ponttól, végezetül meg kell nyomni és nyomva kell tartani a - gombot 2 másodpercig a menü elhagyásához. Riasztási memória (utolsó 20 esemény) 1. Ezt minden esetben a vevı oldalon lehet megtenni, a + gomb megnyomásával 2. A kijelzı a legutoljára megszakított sugár számát mutatja. 3. A + és - gombokkal lehet lapozni az események között, (1 = utolsó, 2 = elızı, stb..) 4. A kilépéshez meg kell nyomni és nyomva kell tartani a + gombot Kijlezı - Gombok + Memória gomb(+) (Utolsó 20 esemény) 7

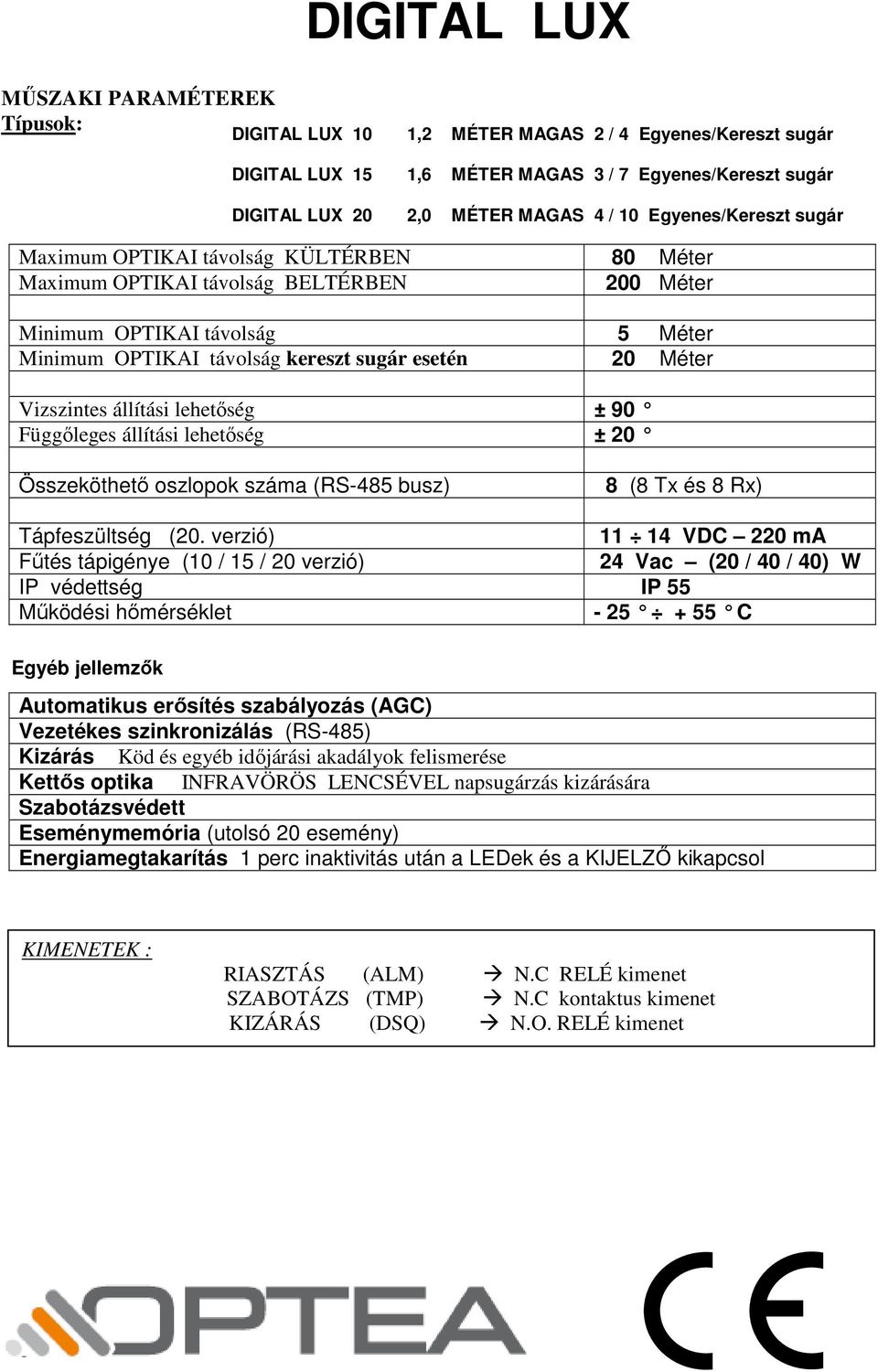

8 MŐSZAKI PARAMÉTEREK Típusok: DIGITAL LUX 10 1,2 MÉTER MAGAS 2 / 4 Egyenes/Kereszt sugár DIGITAL LUX 15 1,6 MÉTER MAGAS 3 / 7 Egyenes/Kereszt sugár DIGITAL LUX 20 2,0 MÉTER MAGAS 4 / 10 Egyenes/Kereszt sugár Maximum OPTIKAI távolság KÜLTÉRBEN 80 Méter Maximum OPTIKAI távolság BELTÉRBEN 200 Méter Minimum OPTIKAI távolság 5 Méter Minimum OPTIKAI távolság kereszt sugár esetén 20 Méter Vizszintes állítási lehetıség ± 90 Függıleges állítási lehetıség ± 20 Összeköthetı oszlopok száma (RS-485 busz) 8 (8 és 8 ) Tápfeszültség (20. verzió) VDC 220 ma Főtés tápigénye (10 / 15 / 20 verzió) 24 Vac (20 / 40 / 40) W IP védettség IP 55 Mőködési hımérséklet C Egyéb jellemzık Automatikus erısítés szabályozás (AGC) Vezetékes szinkronizálás (RS-485) Kizárás Köd és egyéb idıjárási akadályok felismerése Kettıs optika INFRAVÖRÖS LENCSÉVEL napsugárzás kizárására Szabotázsvédett Eseménymemória (utolsó 20 esemény) Energiamegtakarítás 1 perc inaktivitás után a LEDek és a KIJELZİ kikapcsol KIMENETEK : RIASZTÁS (ALM) N.C RELÉ kimenet SZABOTÁZS (TMP) N.C kontaktus kimenet KIZÁRÁS (DSQ) N.O. RELÉ kimenet 8

Ha a kijelz engedélyezve van, akkor minden nyitáskor a következ k jelennek meg:

Ha a kijelz engedélyezve van, akkor minden nyitáskor a következ k jelennek meg: Jellemz k: Engedélyezi az elektromos zár id zített nyitását /00-99 mp-ig/ - ha a mágneskulcsot az el lap jelzett részére helyezzük - ha az épület folyósólyán elhelyezett zárnyitó gombot m ködtetjük Ha
