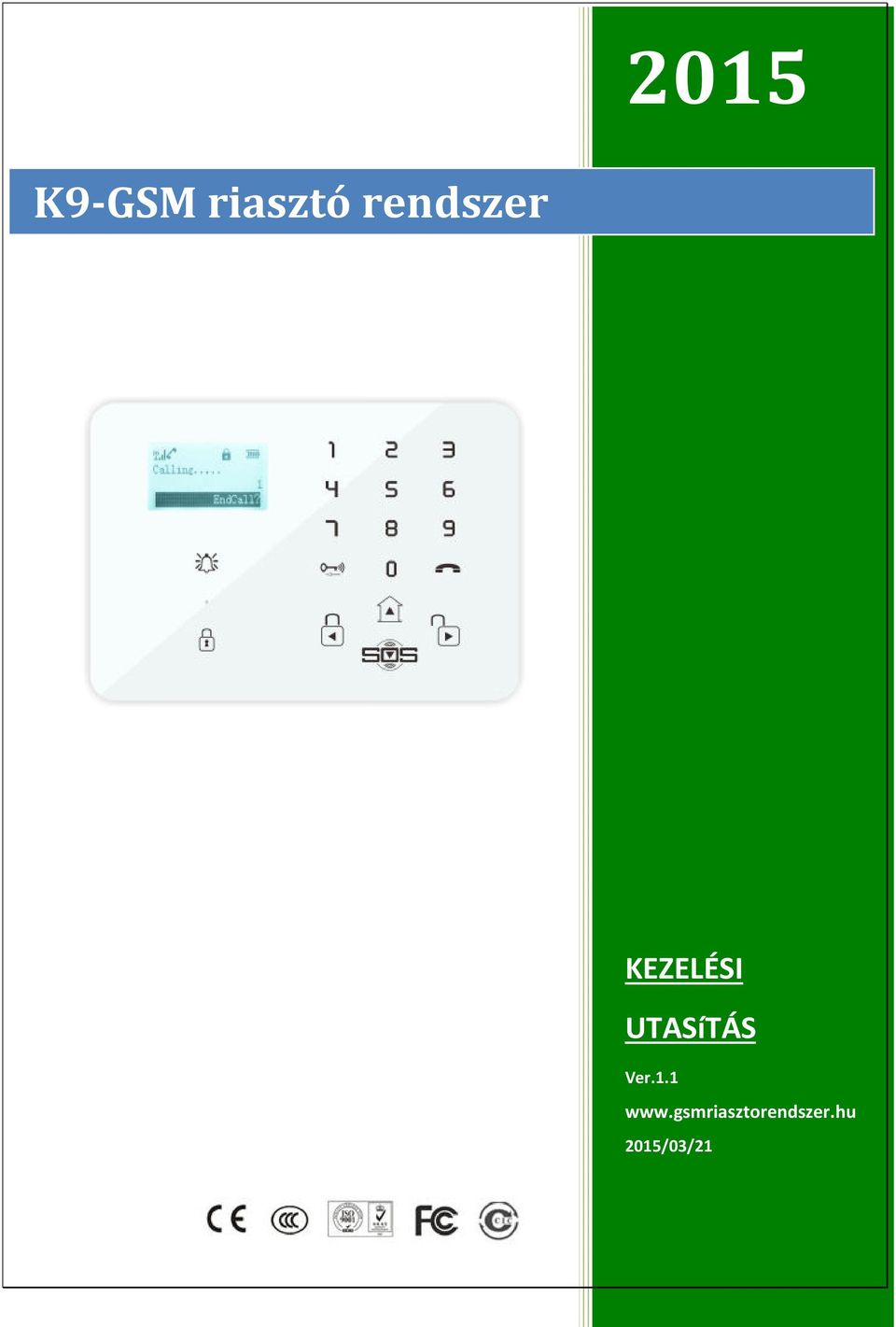

1 2015 K9-GSM riasztó rendszer KEZELÉSI UTASíTÁS Ver /03/21

2 K-9 GSM riasztó Tartalomjegyzék A KEZELŐPANEL ELEMEI KAPCSOLÓ GOMBOK ELSŐ LÉPÉSEK HOGYAN HASZNÁLJAM A RIASZTÓT? BELÉPÉS A BEÁLLÍTÁSI MENÜBE MENÜPONTOK KÖZTI NAVIGÁLÁS IKONJAI: ALAPBEÁLLÍTÁS MENÜPONTJAI: ZÓNAPROGRAMOZÁS MENÜPONTJAI EGYEDI FELÜGYELETI ZÓNA ZÓNA BYPASS - ZÓNA ELKERÜLÉSE HALADÓ BEÁLLÍTÁS MENÜPONTJAI: VEZETÉK NÉLKÜLI RELÉ KAPCSOLÓ (WS1/2) CSATLAKOZTATÁSA ZÓNA TÍPUSOK MAGYARÁZATA BEÁLLÍTÁSOK ÉS MŰKÖDTETÉS SMS PARANCSOK SEGÍTSÉGÉVEL SMS LISTA TARTALMA MOZGÁSÉRZÉKELŐ INSTALLÁLÁSA TÁVIRÁNYÍTÓ FUNKCIÓGOMBJAI: JÓTÁLLÁSI JEGY

3 K-9 GSM riasztó JELLEMZŐK 1. Négysávos GSM 850/900/1800 / 1900MHz zóna, biztonsági behatolás jelző, idősgondozás, SOS, 24 órás különböző zóna típus és a zóna neve szerkeszthető. 4. Funkciók: Otthon maradó, Távozó, Bypass, Programozott élesítés / hatástalanítás. 5. Felhasználóbarát menü 12 nyelven: angol, spanyol, francia, német,stb. 6. Látható információ a nagy LCD kijelzőn, könnyű beállítás, érintőgombos billentyűzet. 7. Kétirányú hang kommunikáció, általános telefonhívás kezdeményezése lehetséges, vezeték nélküli kapcsoló csatorna a távvezérlésnek és ajtónyitásnak (WS1, WS2). 9. Egyszerű tárcsázással a K9, állapotot változtat Armed/ Stay / Disarmed elutasított hívással, vagy telefonbeszélgetést létesít, 10. A megfigyelési zóna az idős emberek mindennapi tevékenységére felügyel. 11. Hőmérséklet figyelése riasztással 12. Riasztó panel és vezeték nélküli érzékelők akkumulátorának figyelése. 13. Újratölthető akkumulátor, hálózat elvesztésének értesítése,. 14. Hangos riasztás a központban, támogatja a vezeték nélküli szirénát. 15. Ademco Contact ID protokoll GPRS-adattámogatással. 16. Klasszikus, elegánsan vékony panel 17. APP a konfiguráláshoz és működésvezérléshez esemény mentése. Specifikáció: GSM frekvencia: Quad-band 850/900/1800/1900 MHz Vezeték nélküli zóna:95 Rádió frekvencia: 433,92 MHz szenzorok, 315MHz vezeték nélküli kapcsoló(választható) Vezetékes zónák: 2, NC / NO száraz kontaktus Szabotázskapcsoló zóna: 1, a hátsó oldalán a panelnak Digitális kimenet: 1 relé, NC / NO feszültségmentes kontaktusok, 3A / 240VAC, 5A / 24VDC Max. Tárolt telefonszám: 9 db a riasztási SMS és hívásoknak Max. távirányító: 9 db Esemény Napló: 999 riasztás naplók, 99 működését naplók Belső sziréna: 95dB CMS: KingCenter CMS-01, vagy Contact ID CMS Támogatott (GPRS adatok) Névleges tápegység: 9 ~ 24V DC / 1A Energiafelhasználás: 12V-os bemenet Max. 270mA, készenlét 30mA SIM kártya: Támogatás 3V SIM-kártya Antenna: 50 Ω SMA antenna interfész Hőmérséklet tartomány: -20 ~ + 60 C Páratartalom tartománya: Relatív páratartalom 90% Biztonsági akku: 3.7V / 900 mah Li-ion Burkolat anyaga: ABS műanyag Külső dimenzió: 18,8 * 13,1 * 2,8 cm,nettó tömeg: 320 g

4 K-9 GSM riasztó A kezelőpanel elemei

5 K-9 GSM riasztó Hátsó panel Kapcsoló gombok Teljes élesítés - A rendszer összes érzékelője aktív Részleges élesítés - A rendszer belső zónái inaktívak, csak a külső zónák aktívak Hatástalanítás - A rendszer kikapcsolása figyelésből -Nyomja meg az ikont majd üsse be a kódot (1234) és nyomja meg az Entert, két csippanás után a rendszer kikapcsol. Azonnali riasztás - Tartsa nyomva 2mp-ig a pánik gombot a riasztás elindításához Hívás gomb - Nyomja meg a hívás indításához, ill. fogadásához vagy a beszélgetés befejezéséhez Kulcskapcsoló - Nyomja meg a 01 majd Kulcskapcsoló ikont az ajtó nyitásához (csak ha a WS1 vezeték nélküli kapcsoló csatlakoztatva van)

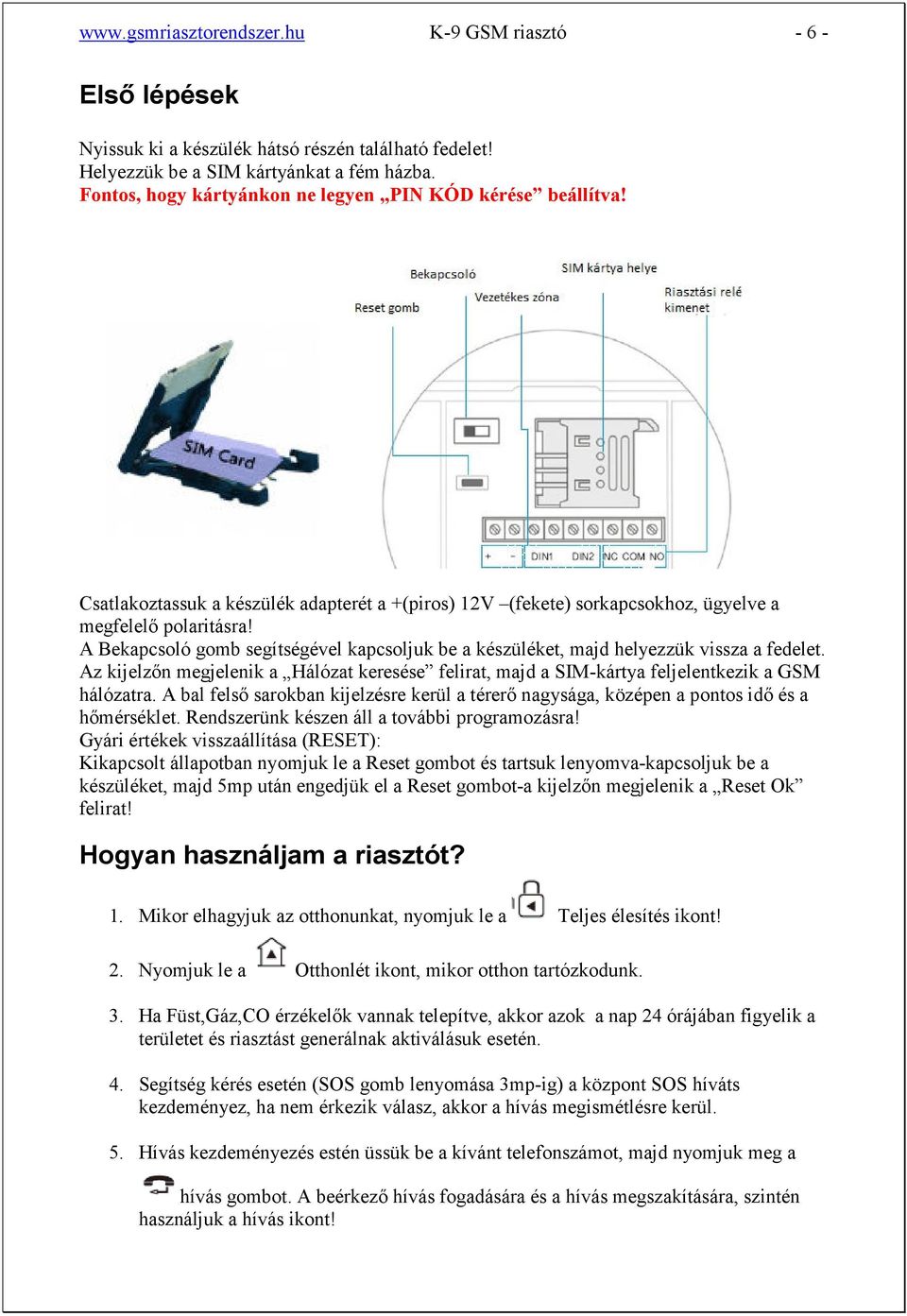

6 K-9 GSM riasztó Első lépések Nyissuk ki a készülék hátsó részén található fedelet! Helyezzük be a SIM kártyánkat a fém házba. Fontos, hogy kártyánkon ne legyen PIN KÓD kérése beállítva! Csatlakoztassuk a készülék adapterét a +(piros) 12V (fekete) sorkapcsokhoz, ügyelve a megfelelő polaritásra! A Bekapcsoló gomb segítségével kapcsoljuk be a készüléket, majd helyezzük vissza a fedelet. Az kijelzőn megjelenik a Hálózat keresése felirat, majd a SIM-kártya feljelentkezik a GSM hálózatra. A bal felső sarokban kijelzésre kerül a térerő nagysága, középen a pontos idő és a hőmérséklet. Rendszerünk készen áll a további programozásra! Gyári értékek visszaállítása (RESET): Kikapcsolt állapotban nyomjuk le a Reset gombot és tartsuk lenyomva-kapcsoljuk be a készüléket, majd 5mp után engedjük el a Reset gombot-a kijelzőn megjelenik a Reset Ok felirat! Hogyan használjam a riasztót? 1. Mikor elhagyjuk az otthonunkat, nyomjuk le a Teljes élesítés ikont! 2. Nyomjuk le a Otthonlét ikont, mikor otthon tartózkodunk. 3. Ha Füst,Gáz,CO érzékelők vannak telepítve, akkor azok a nap 24 órájában figyelik a területet és riasztást generálnak aktiválásuk esetén. 4. Segítség kérés esetén (SOS gomb lenyomása 3mp-ig) a központ SOS híváts kezdeményez, ha nem érkezik válasz, akkor a hívás megismétlésre kerül. 5. Hívás kezdeményezés estén üssük be a kívánt telefonszámot, majd nyomjuk meg a hívás gombot. A beérkező hívás fogadására és a hívás megszakítására, szintén használjuk a hívás ikont!

7 K-9 GSM riasztó Ajtónyitás esetén üssük be a 01, majd nyomjuk le a kulcskapcsoló ikont.(ws1 relé kapcsoló esetén működik) 7. Idős emberek felügyeletére az 5 zóna van fenntartva. A beállított időperiódus alatt nem érkezik jelzés, akkor a központ SMS riasztást küld. 8. Ajtócsengő gomb használatára a 10-es zóna van fenntartva. Ha valaki megnyomja a gombot a központ 6-szor ajtócsengő hangot ad ki. 9. A beállított hőmérsékleti határ túllépése esetén a rendszer SMS küld. 10. Rendszerünk SMS értesítést küld áramszünet észlelésénél és érzékelőnk akkumulátorának merülésénél. 11. WS1 kapcsoló relé csatlakoztatásakor, riasztás esetén automatikus kapcsol 12. WS2 kapcsoló relé csatlakoztatásakor, a relé telefonhívással vezérelhető Belépés a beállítási menübe Nyomjuk le az Enter gombot A kijelzőn megjelenik a 1. Listanézet - Betekintés a beállításokba 2. Beállítás - Belépés a beállítási menübe-alap jelszó 1234 Menüpontok közti navigálás ikonjai: Menü-Enter-OK Visszalépés -Kilépés Lépés balra-törlés Lépés jobbra Lépés felfele Lépés lefele Válasszuk, ki a Beállítás pontot majd nyomjuk le az Entert. Adjuk meg a jelszavunkat (gyári jelszó-1234), nyomjunk újra Entert. Kijelzőn a következő menüpontok elérhetők: 1. Alapbeállítás 2. Zónaprogramozás 3. Haladó beállítás

8 K-9 GSM riasztó Alapbeállítás menüpontjai: 1.1. Nyelv választása- 12 nyelv közül választhatunk 1.2. Rendszer idő- A nyilak segítségével állítsuk be a pontos dátumot (HH/NN/ÉÉ) majd nyomjunk Enter-t 1.3. Riasztási telefonszám- válasszuk ki az üres helyet, majd Enter írjuk be a telefonszámot (Fontos! Használjuk a 0036 vagy +36 ország hívó kódokat!), majd Enter - válasszuk ki a jelzés típusát-sms, Hívás vagy mindkettő- majd válaszuk ki a hívás típusát- 1. Állapothívás - hívásra átkapcsol Teljes élesítésről Otthonlét állapotra, 2. Beszédhívás - hívásra automatikusan válaszol, 3. Fogadás - hívás fogadása a hívás gombbal! 1.4. Hőmérsékletriasztás- beállítása a Fel/Le nyilakkal, váltás a számsor között a Jobbra/Balra nyilakkal. A 99-es értéknél a funkció nem elérhető Riasztás hanggal- Élesítésnél rövid hangjelzés engedélyezése vagy nem Élesítés késleltetése- Élesítés késleltetése 0-99 mp,gyári beállítás 30mp 1.7. Élesítés figyelése- Lehetőség van élesítésnél egy figyelmeztető SMS küldésére a beállított első telefonszámra Sziréna hangjelzés ideje- gyári érték 180mp 1.9. Riasztás késleltetése-0-999mp érték állítható, gyári érték 20mp 2.Zónaprogramozás menüpontjai 2.1 Távirányító programozása válasszuk ki az üres helyet, majd Enter- válasszuk a Hozzáadás pontot- a Készülék bekapcsolása üzenet olvasható- nyomjuk le a távirányító bármelyik gombját, majd nyomjunk Enter-t és ismételjük meg a folyamatot 2.2 Vezetékes zónák programozása 2.3 RF eszközök programozása válasszuk ki az üres helyet, majd Enter- válasszuk a Hozzáadás pontot- a Készülék bekapcsolása üzenet olvasható- kapcsoljuk be a tanítani kívánt RF eszközt, majd nyomjunk Enter-t és ismételjük meg a folyamatot. Programozásnál ügyeljünk arra, hogy más RF eszköz ne legyen bekapcsolva! A csomagban található érzékelők párosítva vannak a központtal! Egyedi felügyeleti zóna Egyedi felügyeleti zóna, idősek számára az 5. zónára programozva! Az 5. zónára beállított érzékelő riasztást küld a központnak, ha a beállított időszak alatt az érzékelő nem észlel sértést! Ez a funkció csak az Részleges élesített állapotban aktív. Ha a rendszer Hatástalanított vagy Teljesen élesített állapotban van, automatikusan figyelmen kívül hagyja ezt a zónát! A felügyeleti zóna célja, az idős emberek mindennapi tevékenységének felügyelete. Például: ha egy nyitásérzékelő van telepítve a hálószoba ajtajára és időperiódust is beállítottunk (05:30-09:00) és az érzékelő ez időszak alatt nem lesz aktiválva (nincs ajtónyitás), akkor a központ automatikusan SMS-t küld az 1. beállított telefonszámra. Hangos riasztás vagy Hívásriasztás nem elérhető!

9 K-9 GSM riasztó Zóna bypass - zóna elkerülése Olyan esetben használjuk ezt a funkciót, amikor azt szeretnénk, hogy egyes zónák élesítése ne történjen meg, a központ ilyenkor nem aktiválja a kiiktatott szenzorokat. Mikor tudjuk használni ezt a funkciót? Pl.: -ha a házi kedvencünket a konyhába hagytuk, de az egész házat szeretnénk beriasztani - a konyhai érzékelőt kapcsoljuk,bypass módba! ha egy érzékelő hibásan működik, de nincs lehetőség a gyors hibaelhárításra- akkor a leírtak alapján iktassuk ki a hibás érzékelőt. Elkerülő zóna bekapcsolása 1. a kezelőpanelen üssük be a zóna számát, amit ki akarunk iktatni pl.: 04, nyomjuk meg a Hatástalanító gombot 3. a kijelzőn a Zóna 04 kikerülése olvasható Elkerülő zóna törlése Nyomja meg a Teljes vagy a részleges élesítés gombot, majd üsse be a jelszót! - a kiiktatott zóna törlődik. 3.Haladó beállítás menüpontjai: 3.1 AC figyelés elvesztése: a tápellátás megszűnése esetén készülékünk SMS-ben értesítést küld a beállított idő eltelte után perc. Alapérték: 30 perc. 3.2 Ajtónyitás állapotváltásnál: 1. Relé kapcsolása Élesítésnél készülékünk a bejövő hívást elutasítja, majd rögtön visszahívást kezdeményez, amit a telefonunkon elutasítunk, ezzel egy időben rendszerünk aktiválódik és ajtónyitást kezdeményez. 2. Relé kapcsolása Otthonlétnél hívjuk fel a központunkat 30 mp alatt kétszer egymásután. készülékünk aktivált állapotból Otthonlét funkcióra vált mialatt ajtónyitást is végez. 3.Nincs relé vezérlés 3.3 Időzítések: - előre beállíthatjuk a pontos időpontokat készülékünk Aktiválására. - Élesítés:22:58 - Otthonlét (Stay):23:58 - Hatástalanítás: 01: CID protokol-gprs távelügyelet esetén 3.5 Jelszó megváltoztatása: - 4 számjegyet adjunk meg 3.6 RF egység kódolása: - készülékünk 3 féle előre beprogramozott kódot tárol Kód 1 : külső sziréna vezérlése esetén válasszuk Kód 2-3 : egyéb RF eszköz vezérlésénél használjuk 3.7 SIM card number: - írjuk be a készülékben használt kártya telefonszámát az ország hívószámmal együtt pl.: vagy Készülékünk automatikusan megkapja a rendszeridőt és a pontos dátumot. Ha ez nem történik meg, akkor változtasson az ország hívó formáján. 1. Listanézet a listanézet menüpontban visszanézhetjük a riasztási - és eseménylistákat Riasztási lista: 999 rögzített esemény / Esemény lista: 99 rögzített adat

10 K-9 GSM riasztó Vezeték nélküli relé kapcsoló (WS1/2) csatlakoztatása - készülékünk képes vezérelni a felprogramozott vezeték nélküli relét, ajtók vagy egyéb eszközök működtetéséhez a kombináció megnyomásával vagy telefonhívással. Feltanítás lépései: - Csatlakoztassa a WS1 relé modult az elektromos zárhoz, mint egy kapcsolót - Csatlakoztassa a 12V-ot a zártól a kapcsolóig - Nyomja meg a learning gombot a relén- piros led villog - Nyomja le a kombinációt, relé led kialszik, kapcsolat létrejött - Nyomja le a kombinációt az ellenőrzés elvégzéséhez

11 K-9 GSM riasztó Zóna típusok magyarázata Riasztó panel válasza az Zóna típusa érzékelő sértésére 30 mp távozási idő, 20mp 1.-Belépési belépési idő Otthonlétmód - Riasztás 2.-Külső Teljes élesített mód- Riasztás Otthonlétmód Nincs riasztás 3.-Belső Teljes élesített mód- Riasztás Otthonlétmód csak hangriasztás 4.-Területen belüli Teljes élesített mód hangriasztás és hívás vagy SMS értesítés Azonnali hangos riasztás órás hangos minden állapotban-arm- Stay-Disarm Azonnali csendes riasztás órás csendes minden állapotban-arm- Stay-Disarm 7. Élesített Váltás élesített módra Váltás részleges élesített 8. Otthonlét módra Nem elérhető érzékelő 9.-Nem használt mód Ajtócsengő hangjelzés Ajtócsengő szor Használható Főbejárat Behatolás elleni külsőhéj védelmére Behatolás elleni belső tér védelmére Ablakok vagy hátsó kapuk Füst,Gáz,CO érzékelők Vészjelzés,SOS Gombnyomásra teljes élesítés Gombnyomásra részlegesen élesítés Nem elérhető zóna Ajtócsengő Érzékelők Nyitásérzékelő, Mozgásérzékelő Nyitás-Mozágás- Üvegtörés-Vibrációs érzékelők CPIR-nyitás- - mozgásérzékelő Nyitásérzékelő-Függöny PIR Füst-Hő-Gáz-CO érzékelők Pánik gomb,elesés érzékelő Vezeték nélküli gomb Vezeték nélküli gomb Ajtócsengő gomb

12 K-9 GSM riasztó Beállítások és működtetés SMS parancsok segítségével No. : Funkció leírása SMS parancsok Példa 1 Élesítés(Arm) Jelszó+AA (Jelszó:1234)1234AA 2 Hatástalanítás(Disarm) Jelszó+BB 1234BB 3 Sziréna bekapcsolása Jelszó+CC 1234CC 4 Sziréna kikapcsolása Jelszó+DD 1234DD 5 Státusz lekérés IME,GSM Jelszó+EE 1234EE 6 Új jelszó Jelszó+P+új jelszó 1234P Telefonszám bevitele Jelszó+Tel.szám helye ig+a+funkció kód 1+#+Funkció kód 2+#+Telefonszám+# 8 Telefonszám lekérése Jelszó+A+# 9 Telefonszám törlése Jelszó+Tel.sz.helye A# 9+A+# 10 1.Vezetékes érzékelő típusa Jelszó+03+(NO,NC)# NC# 11 2.Vezetékes érzékelő típusa Jelszó+04+(NO,NC)# NC# 12 Riasztási SMS szövegének Jelszó+B+Zóna változtatása száma+#+sms szövegének tartalma+# Jelszó+B+06+# 1234B06# 13 Riasztási SMS szövegének lekérése 14 Zóna tulajdonság beállítása Jelszó+D+Zóna száma+#+tulajdonság kódja+# 15 Sziréna működési ideje(másodpercben) 16 Riasztás késleltetésének beállítása 17 Élesítés késleltetésének beállítása 18 1.tel.szám figyelmeztetésének engedélyezése 12341A1#1# # 1234B05#BEHATOLAS AZ ABLAKON# az.5 zóna nem változtatható Jelszó+E+xxx+# 1234E060# Alapértelmezett:180mp Jelszó+F+xxx+# 1234F030# Alapértelmezett:020mp Jelszó+G+xx+# 1234G15# Alapértelmezett:30mp Jelszó+H+# 19 1.tel.szám Jelszó+J+# Alapértelmezett figyelmeztetésének letiltása 20 Visszahívás kérése Jelszó+K+# 21 Tápellátás megszűnésének Jelszó+M+00+# 1234M10# jelzése egyszeri jelzés Alapértelmezett:30perc 22 Monitoring ideje 1234Q kezdete(óó:pp)#vége(óó:pp) # 1234Q0530#1330# 23 Vezeték nélküli belépési idő 1234GT (0-999) mp 1234GT010 (relé ennyi ideig nyit) Alapértelmezett:1mp 24 Riasztási záró relé ideje (relé ennyi ideig zár) 1234RT (0-999)mp 1234RT010 Alapértelmezett:1mp 25 Újraindítás 1234RESTART A készülék újraindul

13 K-9 GSM riasztó SMS lista tartalma ESEMÉNYEK SMS TARTALMA Megjegyzés AC/DC tápellátás visszaállás Távirányító SOS jelzése AC tápfeszültség bekapcsol Távirányító SOS segítség kérése SOS gomb a távirányítón aktiválva Zóna 1 riasztása SOS segítség kérése SOS gomb aktiválva a központon Zóna 2 riasztása Szabotázsriasztás Panel hátsó kapcsoló sértése Zóna 3 riasztás 3 vezetékes zóna riasztása Vezetékes 1. zóna sértése Zóna 4 riasztás 4 vezetékes zóna riasztása Vezetékes 2. zóna sértése Vez.nélküli 5.zóna riasztása Figyelt zóna riasztás Csak a figyelt zónára programozva Vez.nélküli 6. zóna riasztása Bejárat riasztás Vez.nélküli 7. zóna riasztása Vez.nélküli 8. zóna riasztása Vez.nélküli 9. zóna riasztása Vez.nélküli 10. zóna riasztása Vez.nélküli 11. zóna riasztása Zóna 10 riasztása Zóna 11 helyi riasztása Vez.nélküli 12. zóna riasztása Füstérzékelő riasztása Csak a megfelelő érzékelővel aktív Vez.nélküli 13. zóna riasztása Vízszivárgás riasztása Csak a megfelelő érzékelővel aktív Vez.nélküli 14. zóna riasztása Gázszivárgás riasztása Csak a megfelelő érzékelővel aktív Vez.nélküli 15. zóna riasztása Pánik, segítség riasztása Csak a megfelelő érzékelővel aktív Vez.nélküli 16. zóna riasztása Vez.nélküli 17 zóna riasztása Vez.nélküli 99 zóna riasztása Vez.nélküli zóna alacsony akkuszint riasztása Azonnali segítség csendes riasztása Zóna 17 riasztása Zóna 99 riasztása Zóna XX alacsony akkuszint Csak a megfelelő érzékelővel aktív Csak a megfelelő érzékelővel aktív

14 K-9 GSM riasztó Mozgásérzékelő installálása Vegyük le az érzékelő elülső panelját, miután kicsavaroztuk az alsó rögzítő csavarját! Az érzékelőben található 9V-os elemet csatlakoztassuk a megfelelő polaritás szerint. A jumperek segítségével konfiguráljuk az érzékelőt. A képen látható tüskékre tetszés szerint helyezzünk min.4-8 db jumpert. Tipp: Ha több érzékelőt akarunk elhelyezni egy zónán belül, a jumpereket minden érzékelőben egyformán kell konfigurálni! Az érzékelő késleltetését a panel alján található jumperrel lehet állítani: 1-2 tüske- 5mp késleltetés (csak teszt módban javasolt), 2-3 tüske- 50mp késleltetés, nincs jumper- 5perc késletetés (javasolt). A készülék távirányítását segítő alkalmazások, bejelentkezés után letölthetők a oldalról! Az ajtónyitás és PIR érzékelők felhelyezése! Távirányító funkciógombjai: A-Teljes élesítés-arm B-Hatástalanítás-DISARM C-Részleges élesítés-stay D-Pánik riasztás-sos

15 K-9 GSM riasztó A készüléket mindig a rendeltetésének megfelelően használjuk! A nem rendeltetésszerű használatból eredő hibákért, sérülésekért cégünk nem vállal felelősséget! A készüléket, a kezelési utasításokat betartva, az arra megfelelő személy telepítse! JÓTÁLLÁSI JEGY Forgalmazó neve és címe: Termék megnevezése:... Termék típusa:... Termék gyártási száma:... Gyártó neve és címe: Az importáló neve és címe: Vásárlás időpontja:... Üzembe helyezés időpontja: JAVÍTÁS ESETÉN TÖLTENDŐ KI! A jótállási igény bejelentésének időpontja:... Javításra átvétel időpontja:... Hiba oka... Javítás módja:... A termék fogyasztó részére való visszaadásának időpontja:... A jótállás kijavítás időtartamával meghosszabbított új határideje: JAVÍTÁS ESETÉN TÖLTENDŐ KI! A jótállási igény bejelentésének időpontja:... Javításra átvétel időpontja:... Hiba oka: Javítás módja:... A termék fogyasztó részére való visszaadásának időpontja:... A jótállás kijavítás időtartamával meghosszabbított új határideje: A tartós fogyasztási cikkekre vonatkozó kötelező jótállásról szóló 151/2003. (IX. 22.) Korm. rendelet alapján, a fent jelzett termékre 12 hónap garanciát vállalunk! Ezen felül, egyes termékeinkre a jótállás + 2évvel meghosszabbítható!
