KP-S110. GSM riasztó rendszer. Kezelési utasítás.

Átírás

1 KP-S110 GSM riasztó rendszer Kezelési utasítás

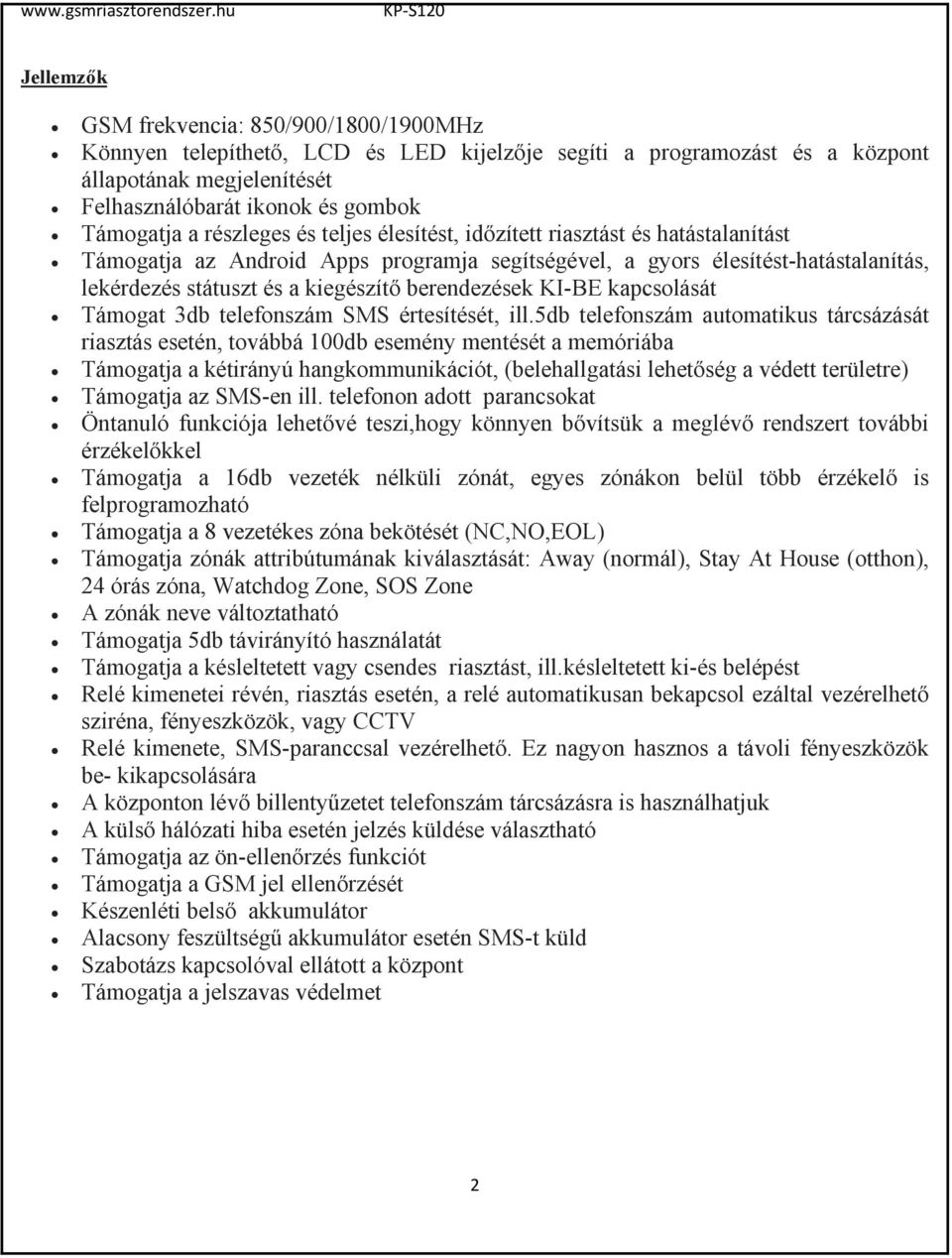

2 Jellemzők GSM frekvencia: 850/900/1800/1900MHz Könnyen telepíthető, LCD és LED kijelzője segíti a programozást és a központ állapotának megjelenítését Felhasználóbarát ikonok és gombok Támogatja a részleges és teljes élesítést, időzített riasztást és hatástalanítást Támogatja az Android Apps programja segítségével, a gyors élesítést-hatástalanítás, lekérdezés státuszt és a kiegészítő berendezések KI-BE kapcsolását Támogat 3db telefonszám SMS értesítését, ill.5db telefonszám automatikus tárcsázását riasztás esetén, továbbá 100db esemény mentését a memóriába Támogatja a kétirányú hangkommunikációt, (belehallgatási lehetőség a védett területre) Támogatja az SMS-en ill. telefonon adott parancsokat Öntanuló funkciója lehetővé teszi,hogy könnyen bővítsük a meglévő rendszert további érzékelőkkel Támogatja a 16db vezeték nélküli zónát, egyes zónákon belül több érzékelő is felprogramozható Támogatja a 8 vezetékes zóna bekötését (NC,NO,EOL) Támogatja zónák attribútumának kiválasztását: Away (normál), Stay At House (otthon), 24 órás zóna, Watchdog Zone, SOS Zone A zónák neve változtatható Támogatja 5db távirányító használatát Támogatja a késleltetett vagy csendes riasztást, ill.késleltetett ki-és belépést Relé kimenetei révén, riasztás esetén, a relé automatikusan bekapcsol ezáltal vezérelhető sziréna, fényeszközök, vagy CCTV Relé kimenete, SMS-paranccsal vezérelhető. Ez nagyon hasznos a távoli fényeszközök be- kikapcsolására A központon lévő billentyűzetet telefonszám tárcsázásra is használhatjuk A külső hálózati hiba esetén jelzés küldése választható Támogatja az ön-ellenőrzés funkciót Támogatja a GSM jel ellenőrzését Készenléti belső akkumulátor Alacsony feszültségű akkumulátor esetén SMS-t küld Szabotázs kapcsolóval ellátott a központ Támogatja a jelszavas védelmet 2

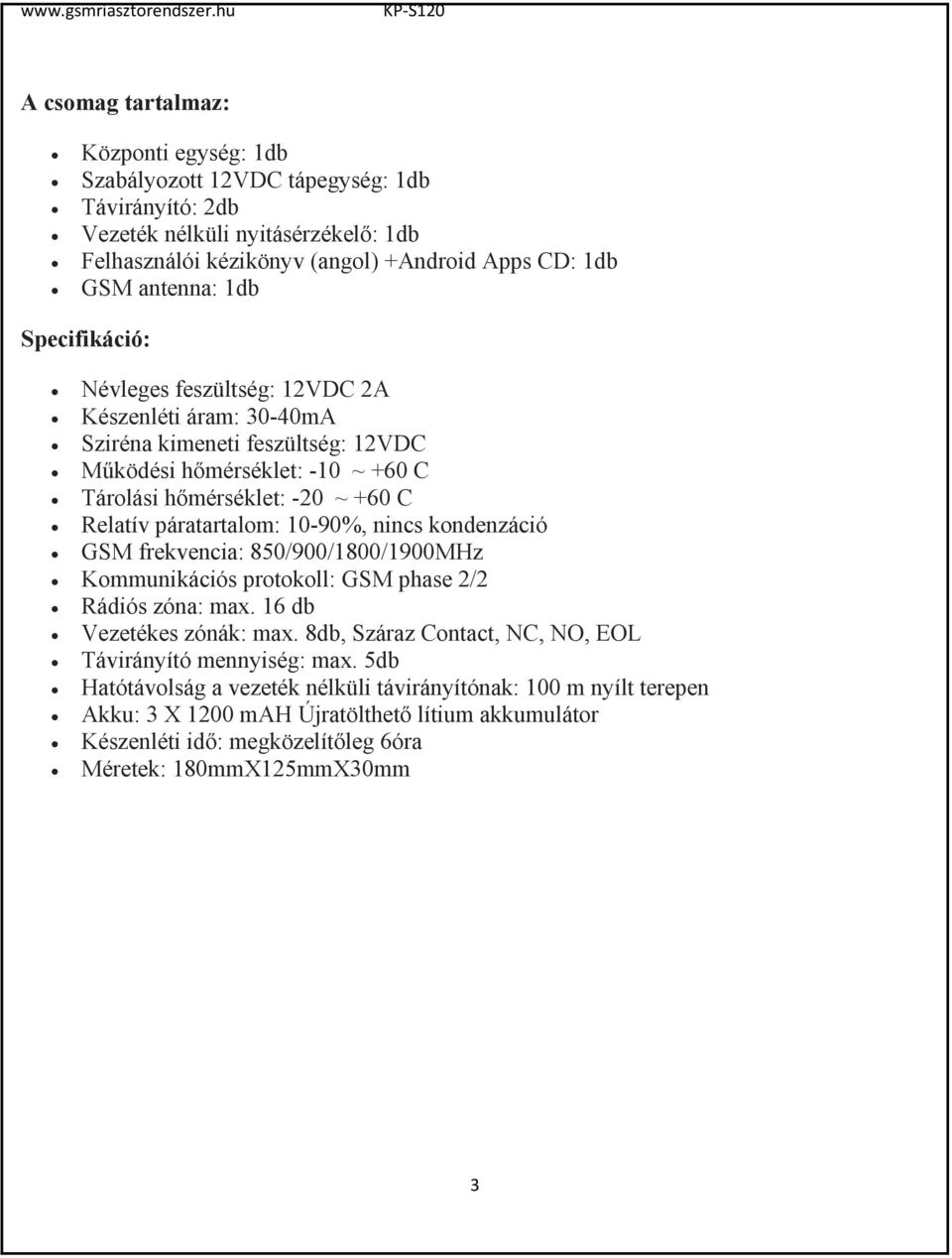

3 A csomag tartalmaz: Központi egység: 1db Szabályozott 12VDC tápegység: 1db Távirányító: 2db Vezeték nélküli nyitásérzékelő: 1db Felhasználói kézikönyv (angol) +Android Apps CD: 1db GSM antenna: 1db Specifikáció: Névleges feszültség: 12VDC 2A Készenléti áram: 30-40mA Sziréna kimeneti feszültség: 12VDC Működési hőmérséklet: -10 ~ +60 C Tárolási hőmérséklet: -20 ~ +60 C Relatív páratartalom: 10-90%, nincs kondenzáció GSM frekvencia: 850/900/1800/1900MHz Kommunikációs protokoll: GSM phase 2/2 Rádiós zóna: max. 16 db Vezetékes zónák: max. 8db, Száraz Contact, NC, NO, EOL Távirányító mennyiség: max. 5db Hatótávolság a vezeték nélküli távirányítónak: 100 m nyílt terepen Akku: 3 X 1200 mah Újratölthető lítium akkumulátor Készenléti idő: megközelítőleg 6óra Méretek: 180mmX125mmX30mm 3

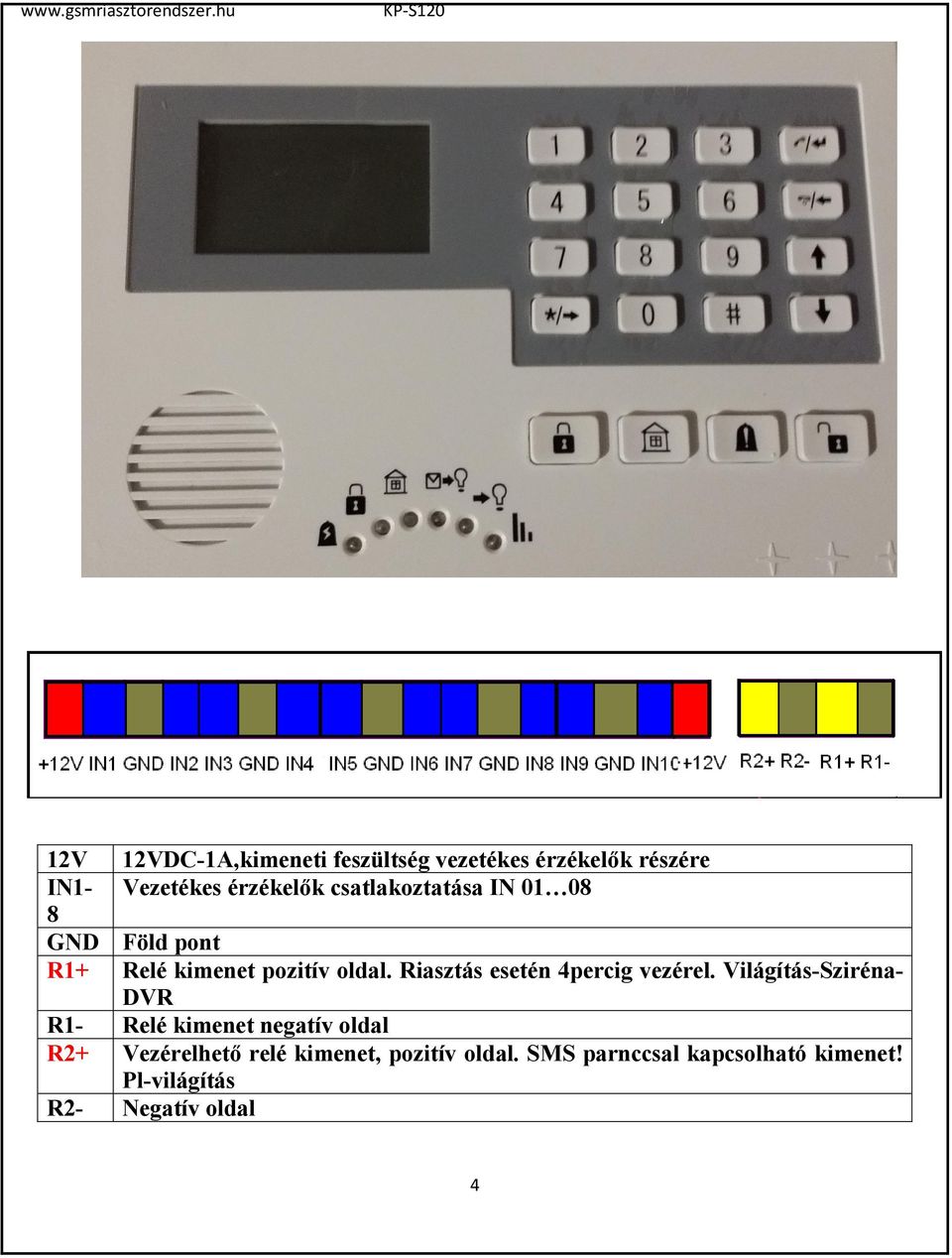

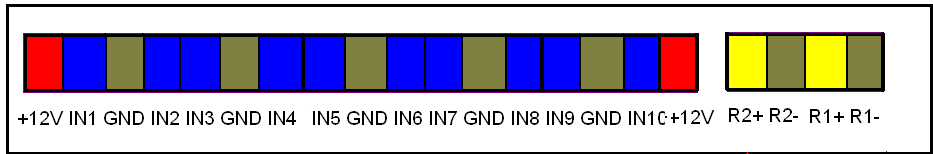

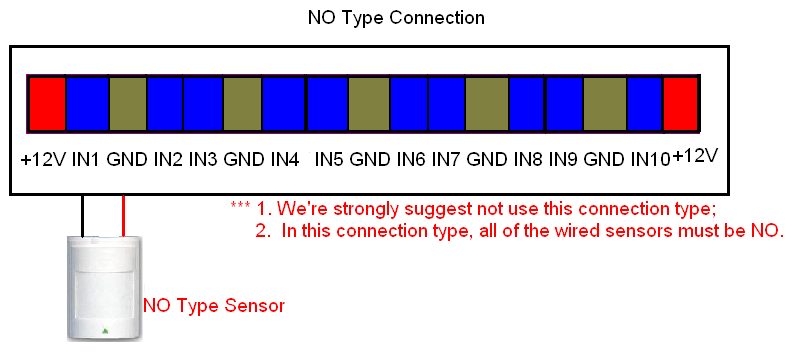

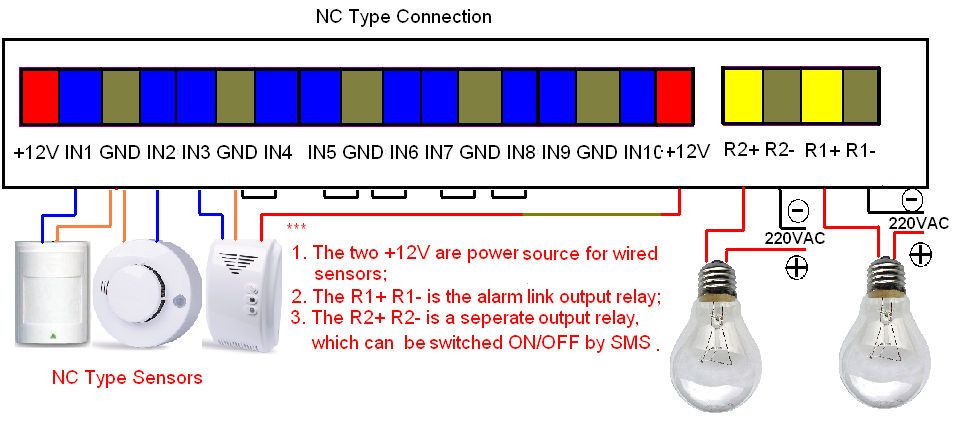

4 12V 12VDC-1A,kimeneti feszültség vezetékes érzékelők részére IN1- Vezetékes érzékelők csatlakoztatása IN GND Föld pont R1+ Relé kimenet pozitív oldal. Riasztás esetén 4percig vezérel. Világítás-Sziréna- DVR R1- Relé kimenet negatív oldal R2+ Vezérelhető relé kimenet, pozitív oldal. SMS parnccsal kapcsolható kimenet! Pl-világítás R2- Negatív oldal 4

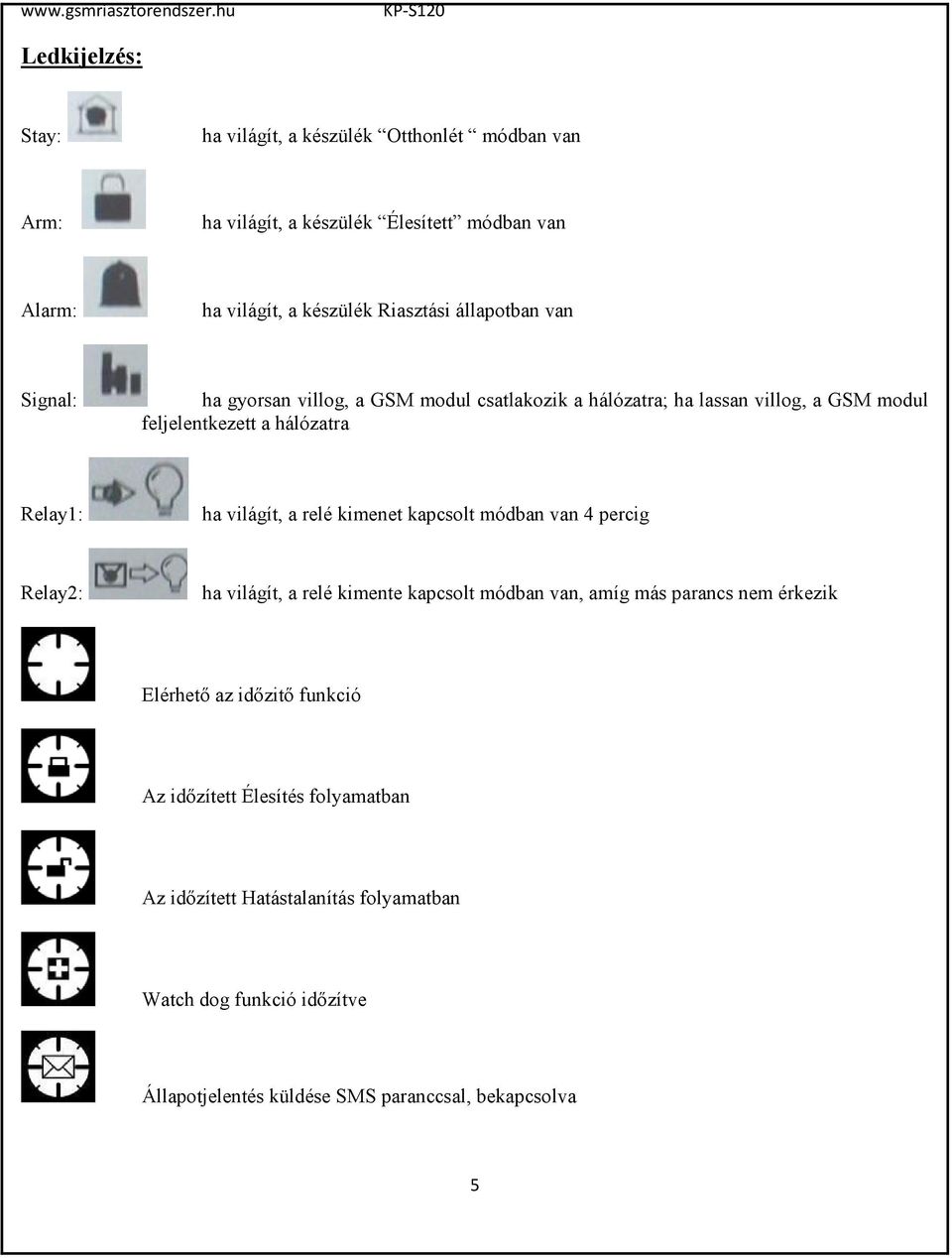

5 Ledkijelzés: Stay: ha világít, a készülék Otthonlét módban van Arm: ha világít, a készülék Élesített módban van Alarm: ha világít, a készülék Riasztási állapotban van Signal: ha gyorsan villog, a GSM modul csatlakozik a hálózatra; ha lassan villog, a GSM modul feljelentkezett a hálózatra Relay1: ha világít, a relé kimenet kapcsolt módban van 4 percig Relay2: ha világít, a relé kimente kapcsolt módban van, amíg más parancs nem érkezik Elérhető az időzitő funkció Az időzített Élesítés folyamatban Az időzített Hatástalanítás folyamatban Watch dog funkció időzítve Állapotjelentés küldése SMS paranccsal, bekapcsolva 5

6 Vezeték nélküli zónák és tulajdonságuk alapbeállítása: 1.táblázat Zóna száma ZÓNA NEVE Zónatulajdonság 01 Behatolás a bejárati ajtó felöl 02 Behatolás a nappali felöl 03 Behatolás a hálószoba felöl 1 04 Behatolás a hálószoba felöl 2 05 Behatolás a hálószoba felöl 3 06 Behatolás az első erkélyről 07 Behatolás a hátsó erkélyről 08 Behatolás az 1 ablak felöl 09 Behatolás a 2 ablak felöl 10 Behatolás a baloldali kerítésen 11 Behatolás a jobboldali kerítésen 12 Orvosi segítség kérése 24-órás zóna: a központ bármilyen állapotban van (éles,hatástalanított,otthonlét), az érzékelő sértésre vagy gombnyomásra jelzést küld a központnak 13 Gázszivárgás jelzése 24 órás zóna 14 Tűz-Füst jelzése 24 órás zóna 15 Házörző kutya jelzés Watch dog zóna: a központ bármilyen állapotban van (éles,hatástalanított,otthonlét), az érzékelő csak akkor küld jelzést a központnak, ha nem történik zónasértés. 16 SOS Pánik riasztás: : a központ bármilyen állapotban van (éles,hatástalanított,otthonlét), az érzékelő sértésre vagy gombnyomásra jelzést küld a központnak, de nem vezérli a szirénát (csendes riasztás)! 6

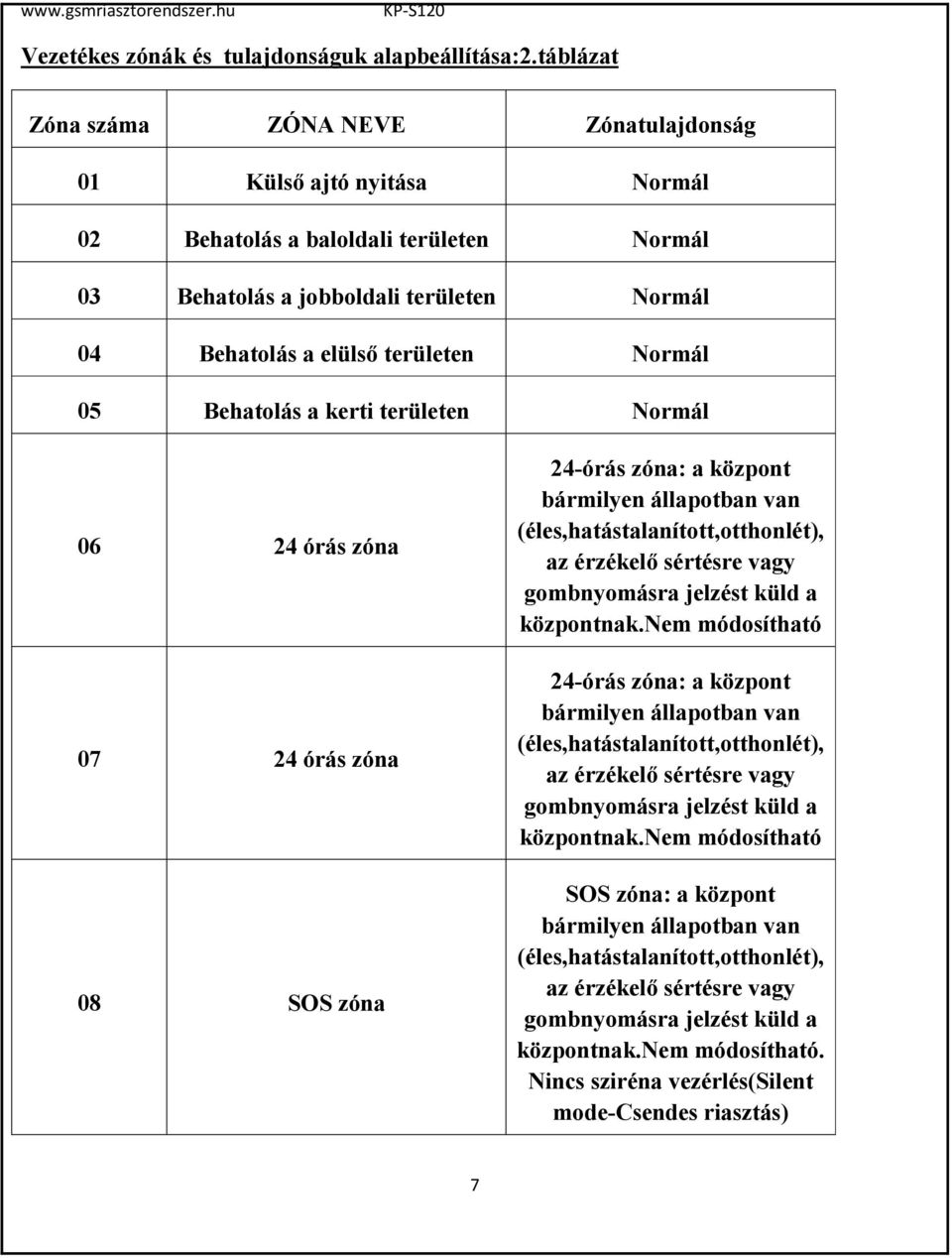

7 Vezetékes zónák és tulajdonságuk alapbeállítása:2.táblázat Zóna száma ZÓNA NEVE Zónatulajdonság 01 Külső ajtó nyitása 02 Behatolás a baloldali területen 03 Behatolás a jobboldali területen 04 Behatolás a elülső területen 05 Behatolás a kerti területen órás zóna órás zóna 08 SOS zóna 24-órás zóna: a központ bármilyen állapotban van (éles,hatástalanított,otthonlét), az érzékelő sértésre vagy gombnyomásra jelzést küld a központnak.nem módosítható 24-órás zóna: a központ bármilyen állapotban van (éles,hatástalanított,otthonlét), az érzékelő sértésre vagy gombnyomásra jelzést küld a központnak.nem módosítható SOS zóna: a központ bármilyen állapotban van (éles,hatástalanított,otthonlét), az érzékelő sértésre vagy gombnyomásra jelzést küld a központnak.nem módosítható. Nincs sziréna vezérlés(silent mode-csendes riasztás) 7

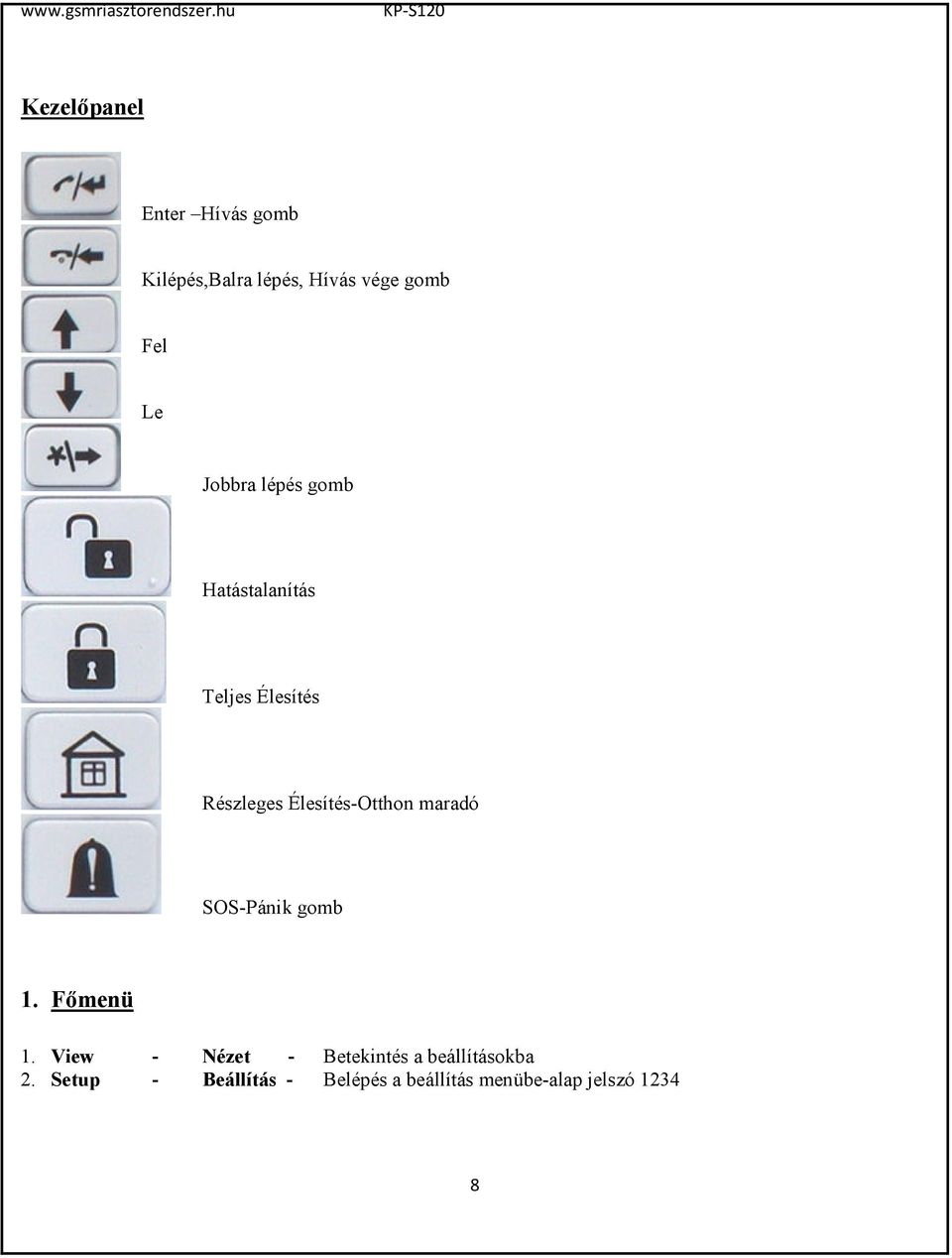

8 Kezelőpanel Enter Hívás gomb Kilépés,Balra lépés, Hívás vége gomb Fel Le Jobbra lépés gomb Hatástalanítás Teljes Élesítés Részleges Élesítés-Otthon maradó SOS-Pánik gomb 1. Főmenü 1. View - Nézet - Betekintés a beállításokba 2. Setup - Beállítás - Belépés a beállítás menübe-alap jelszó

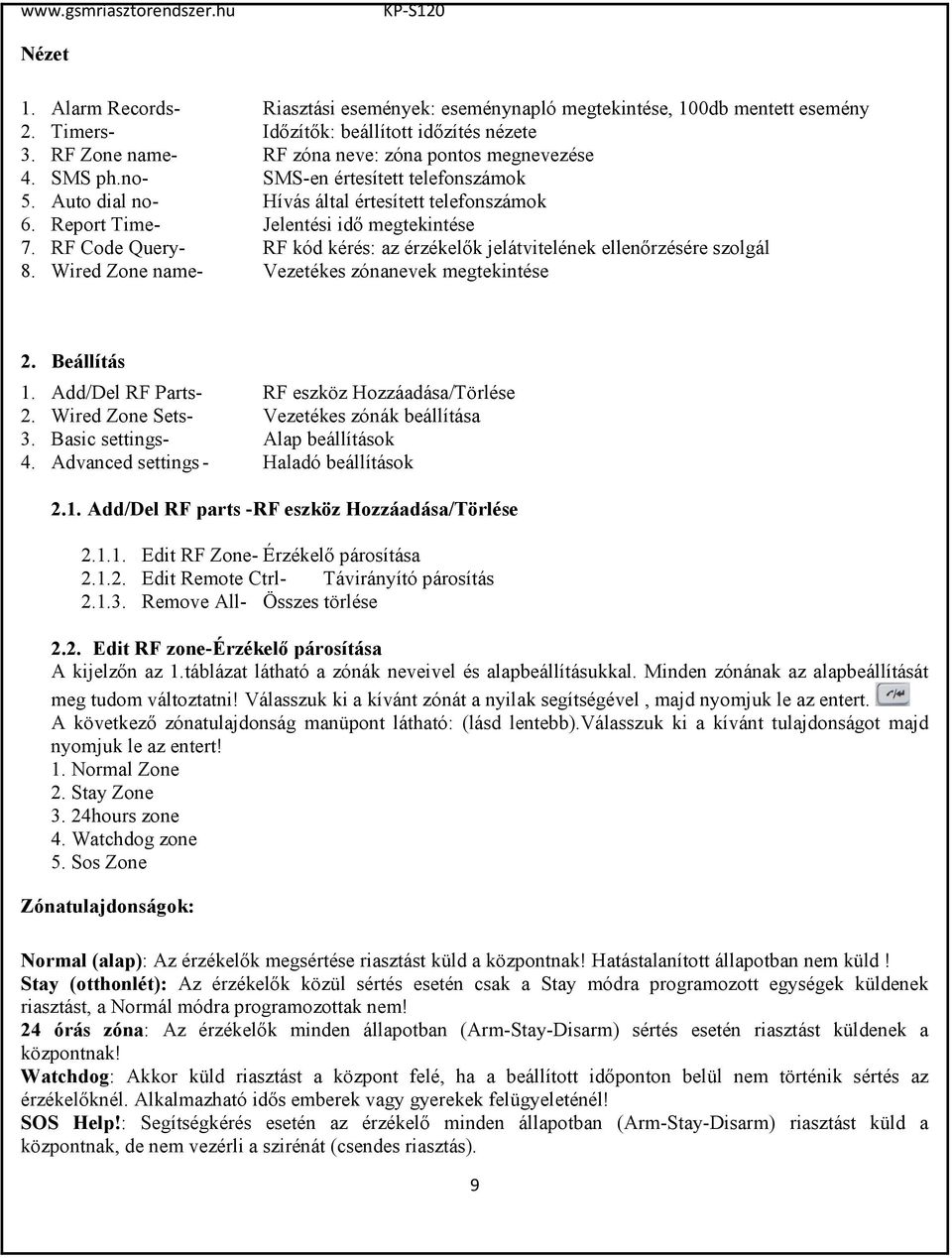

9 Nézet 1. Alarm Records- Riasztási események: eseménynapló megtekintése, 100db mentett esemény 2. Timers- Időzítők: beállított időzítés nézete 3. RF Zone name- RF zóna neve: zóna pontos megnevezése 4. SMS ph.no- SMS-en értesített telefonszámok 5. Auto dial no- Hívás által értesített telefonszámok 6. Report Time- Jelentési idő megtekintése 7. RF Code Query- RF kód kérés: az érzékelők jelátvitelének ellenőrzésére szolgál 8. Wired Zone name- Vezetékes zónanevek megtekintése 2. Beállítás 1. Add/Del RF Parts- RF eszköz Hozzáadása/Törlése 2. Wired Zone Sets- Vezetékes zónák beállítása 3. Basic settings- Alap beállítások 4. Advanced settings - Haladó beállítások 2.1. Add/Del RF parts -RF eszköz Hozzáadása/Törlése Edit RF Zone- Érzékelő párosítása Edit Remote Ctrl- Távirányító párosítás Remove All- Összes törlése 2.2. Edit RF zone-érzékelő párosítása A kijelzőn az 1.táblázat látható a zónák neveivel és alapbeállításukkal. Minden zónának az alapbeállítását meg tudom változtatni! Válasszuk ki a kívánt zónát a nyilak segítségével, majd nyomjuk le az entert. A következő zónatulajdonság manüpont látható: (lásd lentebb).válasszuk ki a kívánt tulajdonságot majd nyomjuk le az entert! 1. Normal Zone 2. Stay Zone 3. 24hours zone 4. Watchdog zone 5. Sos Zone Zónatulajdonságok: Normal (alap): Az érzékelők megsértése riasztást küld a központnak! Hatástalanított állapotban nem küld! Stay (otthonlét): Az érzékelők közül sértés esetén csak a Stay módra programozott egységek küldenek riasztást, a módra programozottak nem! 24 órás zóna: Az érzékelők minden állapotban (Arm-Stay-Disarm) sértés esetén riasztást küldenek a központnak! Watchdog: Akkor küld riasztást a központ felé, ha a beállított időponton belül nem történik sértés az érzékelőknél. Alkalmazható idős emberek vagy gyerekek felügyeleténél! SOS Help!: Segítségkérés esetén az érzékelő minden állapotban (Arm-Stay-Disarm) riasztást küld a központnak, de nem vezérli a szirénát (csendes riasztás). 9

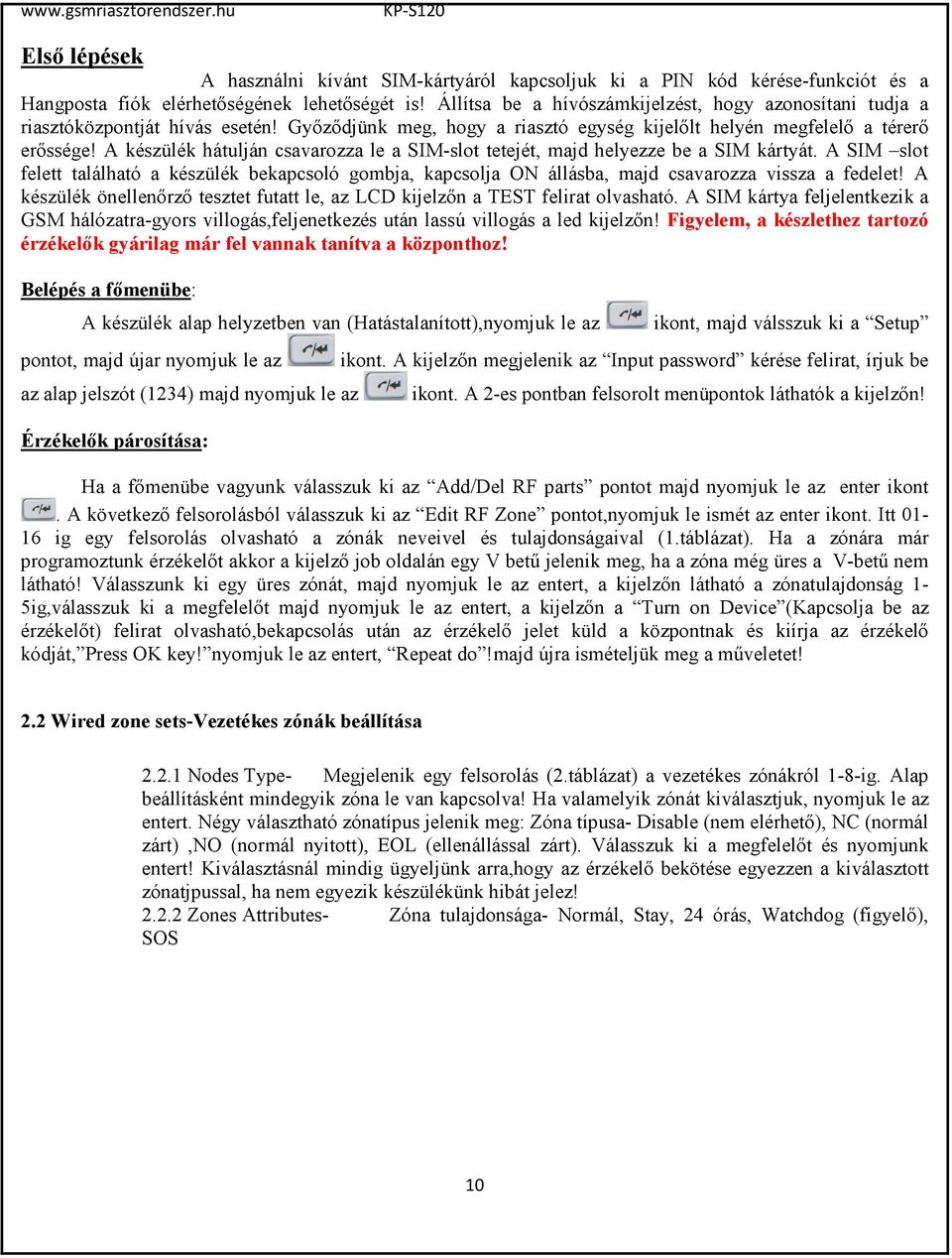

10 Első lépések A használni kívánt SIM-kártyáról kapcsoljuk ki a PIN kód kérése-funkciót és a Hangposta fiók elérhetőségének lehetőségét is! Állítsa be a hívószámkijelzést, hogy azonosítani tudja a riasztóközpontját hívás esetén! Győződjünk meg, hogy a riasztó egység kijelőlt helyén megfelelő a térerő erőssége! A készülék hátulján csavarozza le a SIM-slot tetejét, majd helyezze be a SIM kártyát. A SIM slot felett található a készülék bekapcsoló gombja, kapcsolja ON állásba, majd csavarozza vissza a fedelet! A készülék önellenőrző tesztet futatt le, az LCD kijelzőn a TEST felirat olvasható. A SIM kártya feljelentkezik a GSM hálózatra-gyors villogás,feljenetkezés után lassú villogás a led kijelzőn! Figyelem, a készlethez tartozó érzékelők gyárilag már fel vannak tanítva a központhoz! Belépés a főmenübe: A készülék alap helyzetben van (Hatástalanított),nyomjuk le az pontot, majd újar nyomjuk le az az alap jelszót (1234) majd nyomjuk le az Érzékelők párosítása: ikont, majd válsszuk ki a Setup ikont. A kijelzőn megjelenik az Input password kérése felirat, írjuk be ikont. A 2-es pontban felsorolt menüpontok láthatók a kijelzőn! Ha a főmenübe vagyunk válasszuk ki az Add/Del RF parts pontot majd nyomjuk le az enter ikont. A következő felsorolásból válasszuk ki az Edit RF Zone pontot,nyomjuk le ismét az enter ikont. Itt ig egy felsorolás olvasható a zónák neveivel és tulajdonságaival (1.táblázat). Ha a zónára már programoztunk érzékelőt akkor a kijelző job oldalán egy V betű jelenik meg, ha a zóna még üres a V-betű nem látható! Válasszunk ki egy üres zónát, majd nyomjuk le az entert, a kijelzőn látható a zónatulajdonság 1-5ig,válasszuk ki a megfelelőt majd nyomjuk le az entert, a kijelzőn a Turn on Device (Kapcsolja be az érzékelőt) felirat olvasható,bekapcsolás után az érzékelő jelet küld a központnak és kiírja az érzékelő kódját, Press OK key! nyomjuk le az entert, Repeat do!majd újra ismételjük meg a műveletet! 2.2 Wired zone sets-vezetékes zónák beállítása Nodes Type- Megjelenik egy felsorolás (2.táblázat) a vezetékes zónákról 1-8-ig. Alap beállításként mindegyik zóna le van kapcsolva! Ha valamelyik zónát kiválasztjuk, nyomjuk le az entert. Négy választható zónatípus jelenik meg: Zóna típusa- Disable (nem elérhető), NC (normál zárt),no (normál nyitott), EOL (ellenállással zárt). Válasszuk ki a megfelelőt és nyomjunk entert! Kiválasztásnál mindig ügyeljünk arra,hogy az érzékelő bekötése egyezzen a kiválasztott zónatjpussal, ha nem egyezik készülékünk hibát jelez! Zones Attributes- Zóna tulajdonsága-, Stay, 24 órás, Watchdog (figyelő), SOS 10

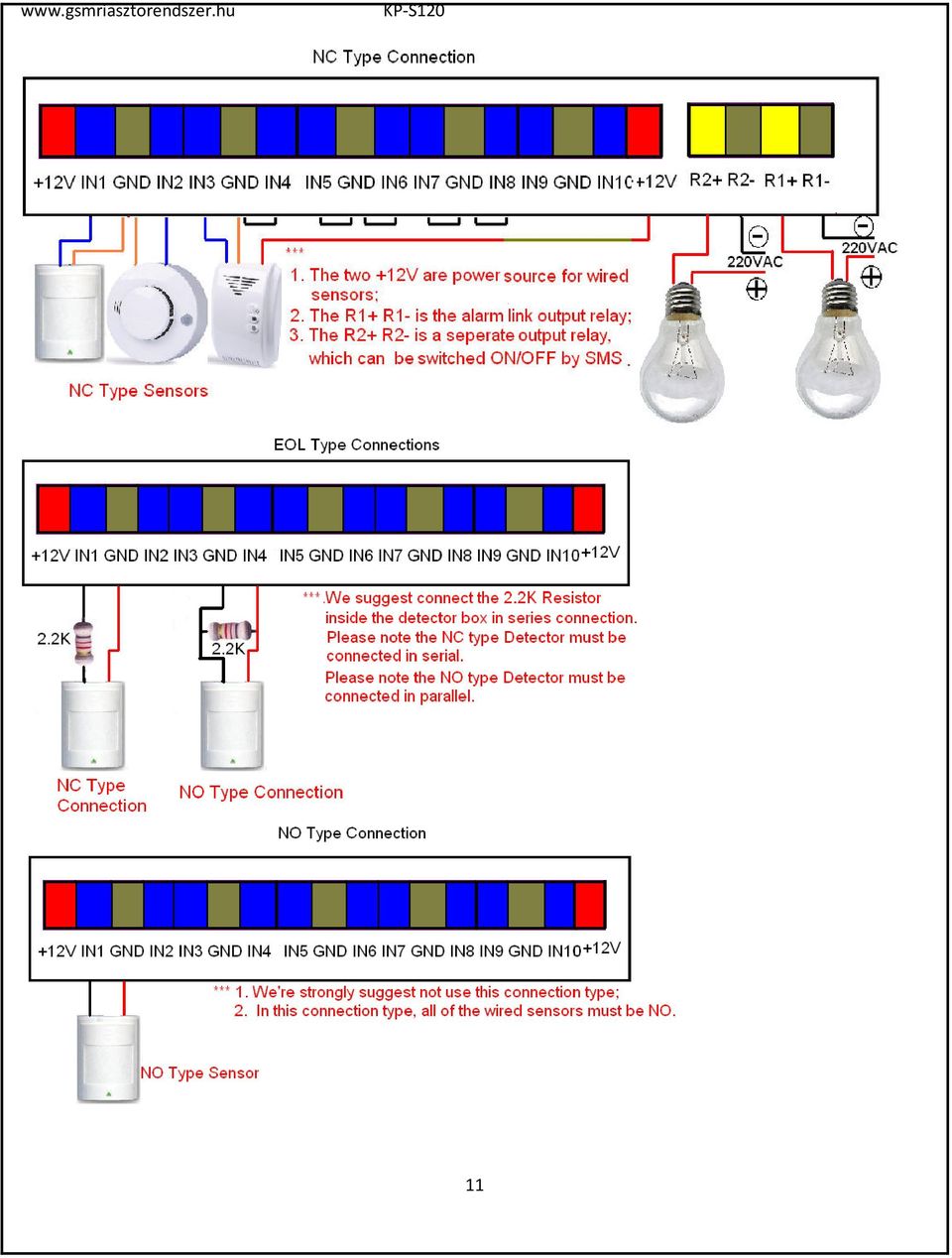

11 11

12 2.3 Alapbeállítások 1. SMS Phone number- SMS tel.száma: a riasztás a beállított számokra érkezik 2. Auto-dial No.- Hívás tel.száma: a riasztás a beállított számokra érkezik 3. Time and Date- Idő és dátum 4. Sound Alarm- Szirénahang riasztásnál 5. Self-Checking- Önellenörzés: a beállított időpontban teljes rendszertesztet folytat le. 6. Power Failure Alert- Táphiba jelzése: tápellátás megszüntének jelzése 7. Arm Delay Time- Élesítés késleltetése: a rendszer késlelteti az Élesítést (pl.:lakás elhagyásánál) 8. Alarm Delay Time- Riasztás késleltetése: a rendszer nem küld riasztást a megadott ideig 2.4 Haladó beállítások 1. Edit Timer- Időzítés: itt megadhatjuk az Élesítés/Hatástalanítás kezdetét és végét 2. Watchdog Timer- Házőrző kutya időzítése: kezdete és vége 3. RCO Alert- Távirányító használat visszajelzése: a központ SMS visszajelzést küld 4. GSM Jammer- GSM jel zavarása: a központ riasztást küld, ha a GSM jel gyenge 5. Modify password- Jelszó beállítása: az adminitsztrátori jelszó változtatása 6. Default Set- Gyári értékek visszaállítása Közvetlen SMS parnacsok küldése Ha nem az aplikációt használjuk,akkor közvetlken SMS szöveg küldésével is vezérelhetjük a központot! A készülék élesítése (ARMED)-Kód+AA, pl. 1234AA A készülék hatástalanítása (Disarmed)- Kód +BB,pl. 1234BB A készülék kimeneti reléjének bekapcsolása (Output relay)-kód+cc, pl 1234CC A készülék kimeneti reléjének kikapcsolása (Output relay)-kód+dd, pl 1234DD A készülék állapotának lekérdezése (Inquiry system status)-kód+ee,pl. 1234EE Mozgásérzékelő installálása Vegyük le az érzékelő elülső panelját, miután kicsavaroztuk az alsó rögzítő csavarját! Az érzékelőben található 9V-os elemet csatlakoztassuk a megfelelő polaritás szerint. A jumperek segítségével konfiguráljuk az érzékelőt. A képen látható tüskékre tetszés szerint helyezzünk min.4-8 db jumpert. Tipp: Ha több érzékelőt akarunk elhelyezni egy zónán belül, a jumpereket minden érzékelőben egyformán kell konfigurálni! Vigyázzunk,ilyen esetben nem tudjuk pontosan melyik érzékelő jelzett, csak a zóna számát tudjuk! Az érzékelő késleltetését a panel alján található jumperrel lehet állítani: 1-2 tüske- 5mp késleltetés (csak teszt módban javasolt), 2-3 tüske- 50mp késleltetés, nincs jumper- 5perc késletetés (javasolt). 12

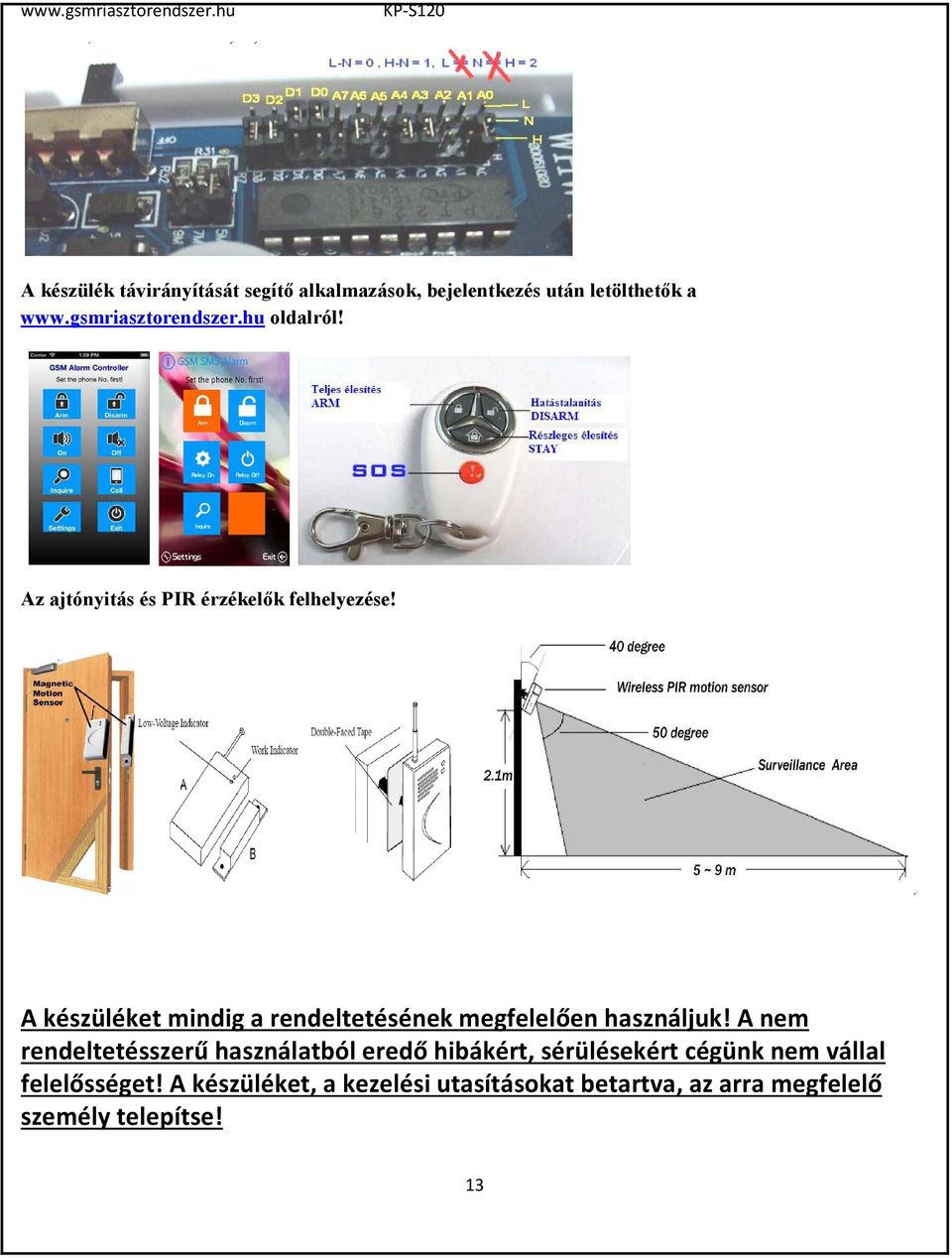

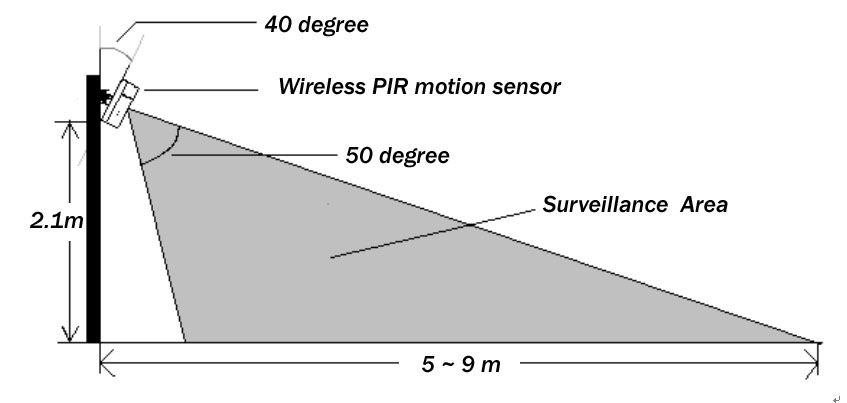

13 A készülék távirányítását segítő alkalmazások, bejelentkezés után letölthetők a oldalról! Az ajtónyitás és PIR érzékelők felhelyezése! A készüléket mindig a rendeltetésének megfelelően használjuk! A nem rendeltetésszerű használatból eredő hibákért, sérülésekért cégünk nem vállal felelősséget! A készüléket, a kezelési utasításokat betartva, az arra megfelelő személy telepítse! 13

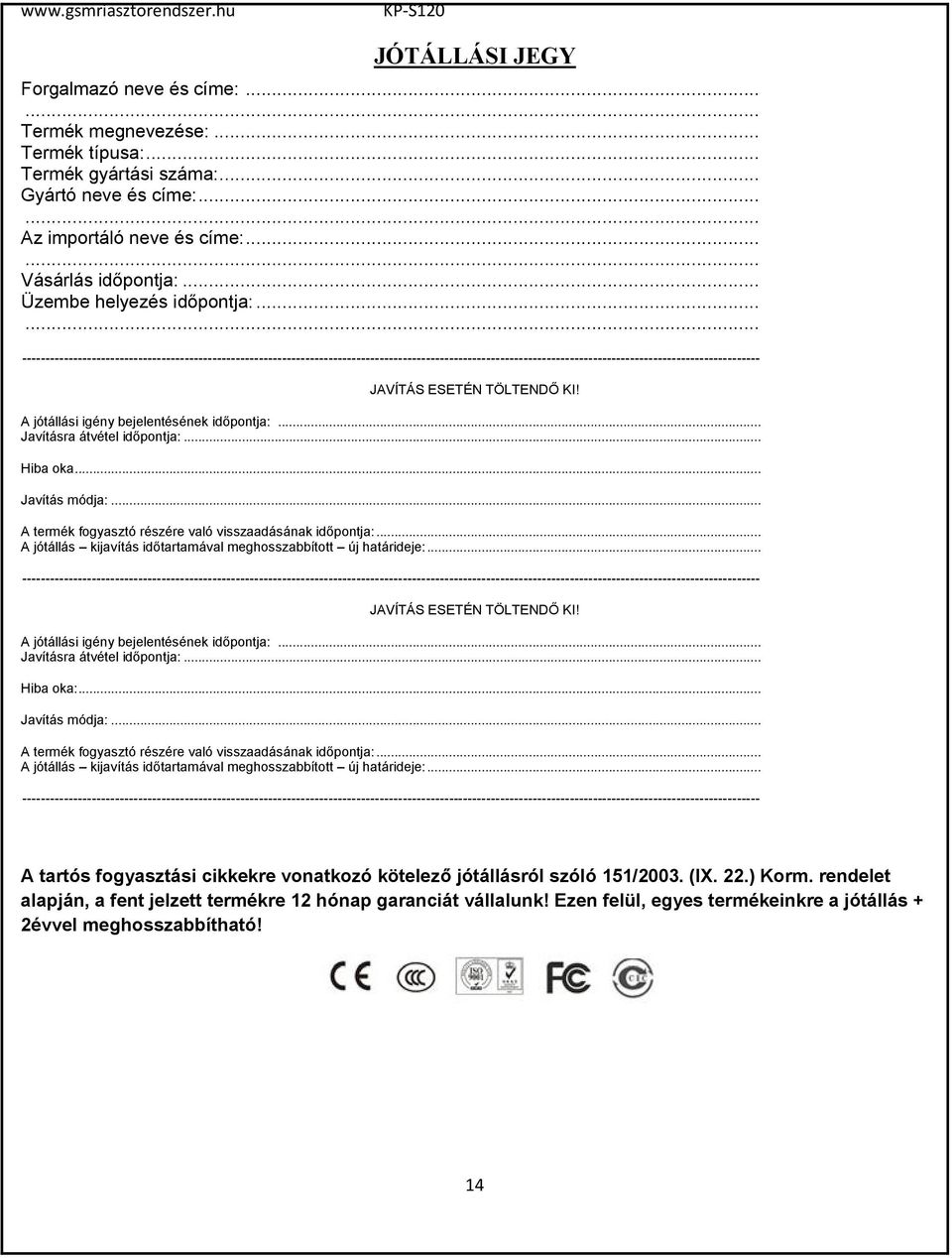

14 JÓTÁLLÁSI JEGY Forgalmazó neve és címe: Termék megnevezése:... Termék típusa:... Termék gyártási száma:... Gyártó neve és címe: Az importáló neve és címe: Vásárlás időpontja:... Üzembe helyezés időpontja: JAVÍTÁS ESETÉN TÖLTENDŐ KI! A jótállási igény bejelentésének időpontja:... Javításra átvétel időpontja:... Hiba oka... Javítás módja:... A termék fogyasztó részére való visszaadásának időpontja:... A jótállás kijavítás időtartamával meghosszabbított új határideje: JAVÍTÁS ESETÉN TÖLTENDŐ KI! A jótállási igény bejelentésének időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítás módja:... A termék fogyasztó részére való visszaadásának időpontja:... A jótállás kijavítás időtartamával meghosszabbított új határideje: A tartós fogyasztási cikkekre vonatkozó kötelező jótállásról szóló 151/2003. (IX. 22.) Korm. rendelet alapján, a fent jelzett termékre 12 hónap garanciát vállalunk! Ezen felül, egyes termékeinkre a jótállás + 2évvel meghosszabbítható! 14
