WiLARM-1 GSM Átjelzı Modul Telepítıi útmutató

Átírás

1 Version: 1.2 1

2 Index 1. Általános leírás A beüzemelés lépései Beállítható paraméterek Funkciók Mőszaki paraméterek Készülék elhelyezése: GSM modem és mőszaki jellemzık Programozási táblázat Programozás PC-rıl Hibakeresés WiLARM-1PC és WiLARM-4 modulok összehasonlító táblázata Bekötési rajz Beszerelés riasztóközpontba Összekötés riasztóközponttal

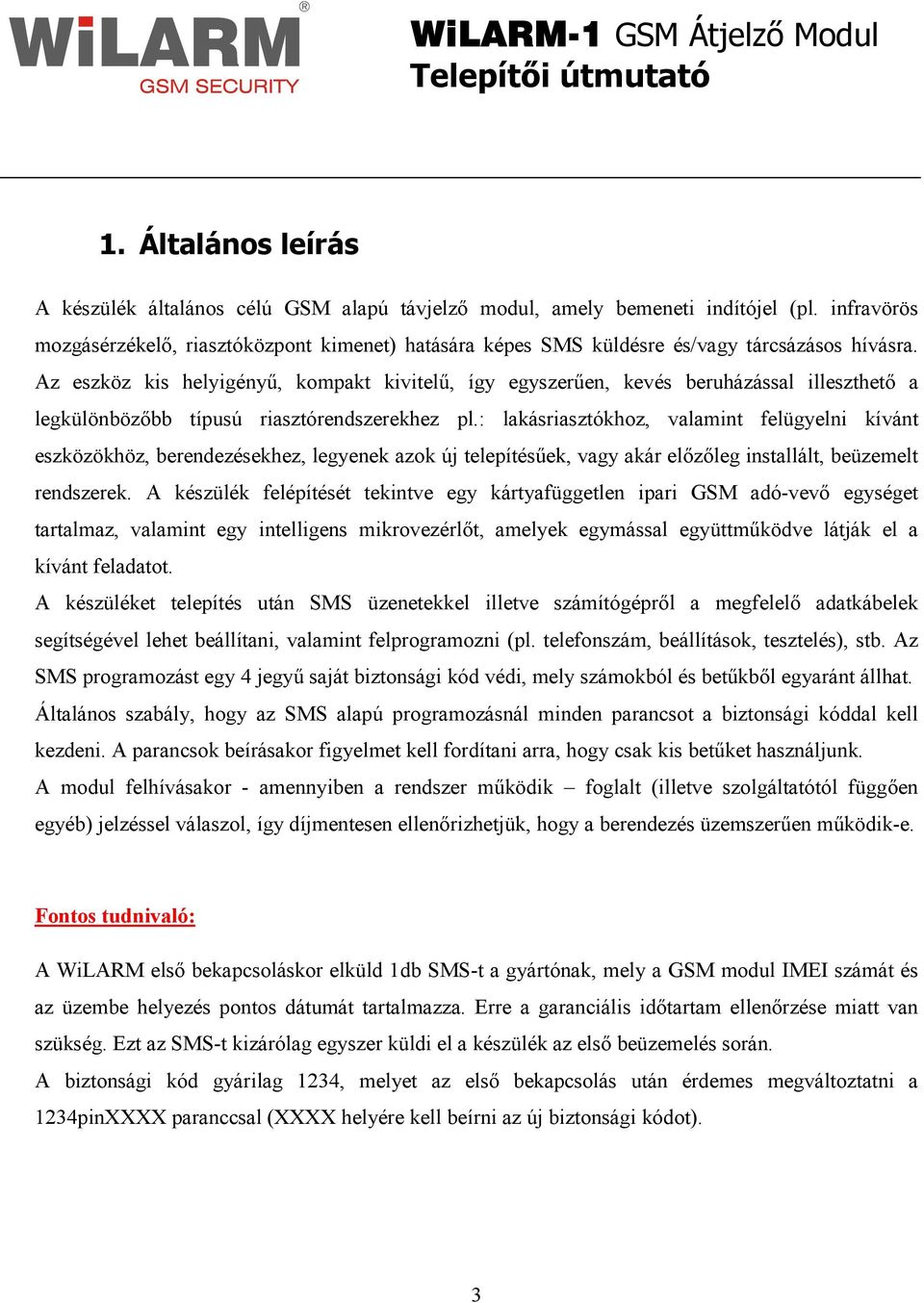

3 1. Általános leírás A készülék általános célú GSM alapú távjelzı modul, amely bemeneti indítójel (pl. infravörös mozgásérzékelı, riasztóközpont kimenet) hatására képes SMS küldésre és/vagy tárcsázásos hívásra. Az eszköz kis helyigényő, kompakt kivitelő, így egyszerően, kevés beruházással illeszthetı a legkülönbözıbb típusú riasztórendszerekhez pl.: lakásriasztókhoz, valamint felügyelni kívánt eszközökhöz, berendezésekhez, legyenek azok új telepítésőek, vagy akár elızıleg installált, beüzemelt rendszerek. A készülék felépítését tekintve egy kártyafüggetlen ipari GSM adó-vevı egységet tartalmaz, valamint egy intelligens mikrovezérlıt, amelyek egymással együttmőködve látják el a kívánt feladatot. A készüléket telepítés után SMS üzenetekkel illetve számítógéprıl a megfelelı adatkábelek segítségével lehet beállítani, valamint felprogramozni (pl. telefonszám, beállítások, tesztelés), stb. Az SMS programozást egy 4 jegyő saját biztonsági kód védi, mely számokból és betőkbıl egyaránt állhat. Általános szabály, hogy az SMS alapú programozásnál minden parancsot a biztonsági kóddal kell kezdeni. A parancsok beírásakor figyelmet kell fordítani arra, hogy csak kis betőket használjunk. A modul felhívásakor - amennyiben a rendszer mőködik foglalt (illetve szolgáltatótól függıen egyéb) jelzéssel válaszol, így díjmentesen ellenırizhetjük, hogy a berendezés üzemszerően mőködik-e. Fontos tudnivaló: A WiLARM elsı bekapcsoláskor elküld 1db SMS-t a gyártónak, mely a GSM modul IMEI számát és az üzembe helyezés pontos dátumát tartalmazza. Erre a garanciális idıtartam ellenırzése miatt van szükség. Ezt az SMS-t kizárólag egyszer küldi el a készülék az elsı beüzemelés során. A biztonsági kód gyárilag 1234, melyet az elsı bekapcsolás után érdemes megváltoztatni a 1234pinXXXX paranccsal (XXXX helyére kell beírni az új biztonsági kódot). 3

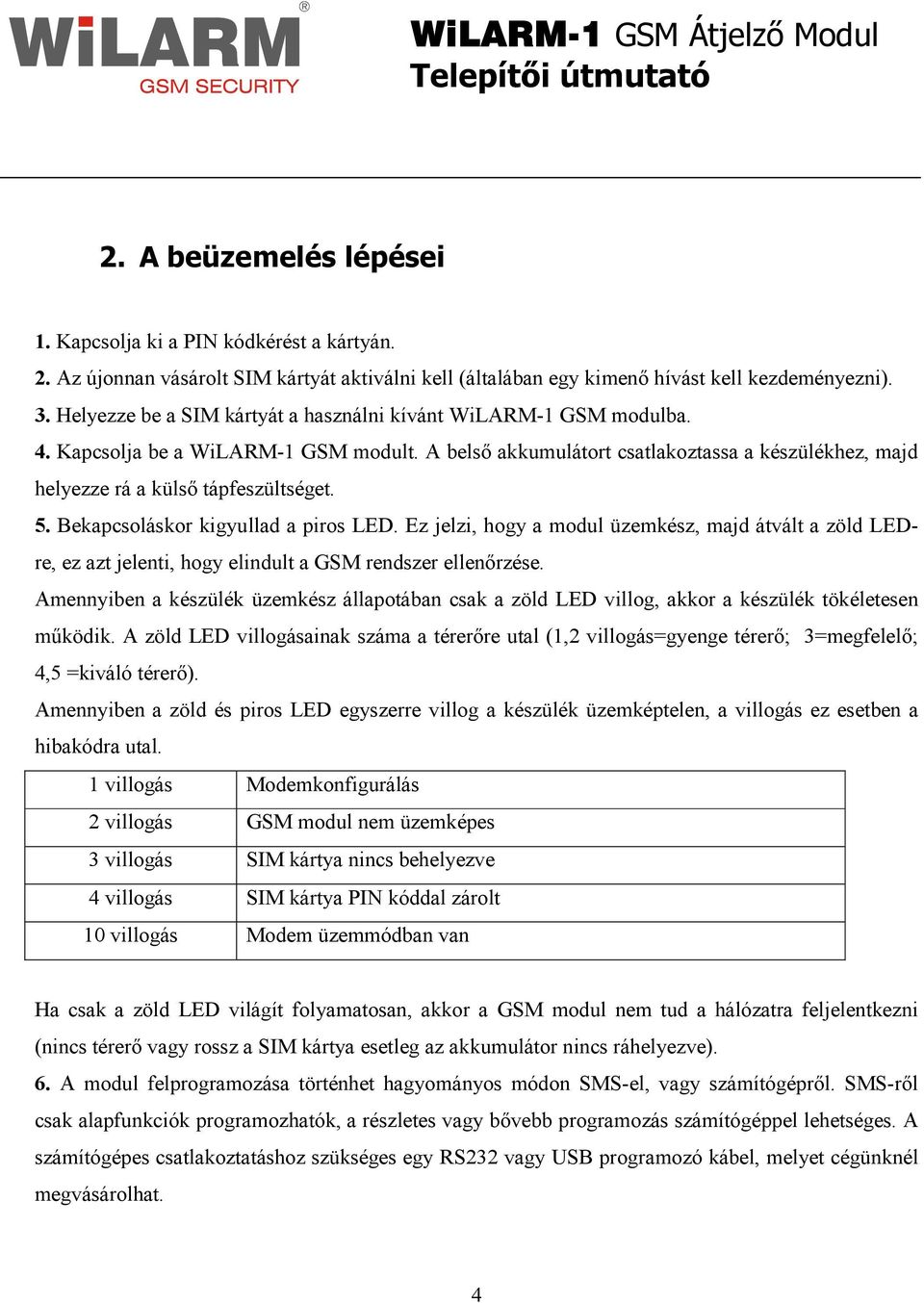

4 2. A beüzemelés lépései 1. Kapcsolja ki a PIN kódkérést a kártyán. 2. Az újonnan vásárolt SIM kártyát aktiválni kell (általában egy kimenı hívást kell kezdeményezni). 3. Helyezze be a SIM kártyát a használni kívánt WiLARM-1 GSM modulba. 4. Kapcsolja be a WiLARM-1 GSM modult. A belsı akkumulátort csatlakoztassa a készülékhez, majd helyezze rá a külsı tápfeszültséget. 5. Bekapcsoláskor kigyullad a piros LED. Ez jelzi, hogy a modul üzemkész, majd átvált a zöld LEDre, ez azt jelenti, hogy elindult a GSM rendszer ellenırzése. Amennyiben a készülék üzemkész állapotában csak a zöld LED villog, akkor a készülék tökéletesen mőködik. A zöld LED villogásainak száma a térerıre utal (1,2 villogás=gyenge térerı; 3=megfelelı; 4,5 =kiváló térerı). Amennyiben a zöld és piros LED egyszerre villog a készülék üzemképtelen, a villogás ez esetben a hibakódra utal. 1 villogás Modemkonfigurálás 2 villogás GSM modul nem üzemképes 3 villogás SIM kártya nincs behelyezve 4 villogás SIM kártya PIN kóddal zárolt 10 villogás Modem üzemmódban van Ha csak a zöld LED világít folyamatosan, akkor a GSM modul nem tud a hálózatra feljelentkezni (nincs térerı vagy rossz a SIM kártya esetleg az akkumulátor nincs ráhelyezve). 6. A modul felprogramozása történhet hagyományos módon SMS-el, vagy számítógéprıl. SMS-rıl csak alapfunkciók programozhatók, a részletes vagy bıvebb programozás számítógéppel lehetséges. A számítógépes csatlakoztatáshoz szükséges egy RS232 vagy USB programozó kábel, melyet cégünknél megvásárolhat. 4

5 3. Beállítható paraméterek I. SMS programozás Beállítható paraméterek A példák esetében a biztonsági kód helyén 1234szerepel, a biztonsági kód megváltoztatása után ez értelemszerően megváltozik az új kódra. A példák kék színnel vannak kiemelve, jelezve, hogy ezt kell elküldeni az SMS-ben. A további beállítások számítógéprıl programozhatóak. 1. A biztonsági kód megváltoztatása 1234pin4321 ahol a 4321 az új biztonsági kód A PIN kód kizárólag 4 jegyő lehet, de a nagyobb biztonság érdekében betőket is lehet használni. Figyelem: A rendszer megkülönbözteti a kis és nagybetőket! Ékezetes betőket lehetıleg ne használjon! 2. Riasztandó telefonszámok beállítása 1234swszám1,szám2,szám3,szám4,szám5,szám6,szám7,szám8 szám1=értesítendı telefonszám. Amennyiben üresen hagyja, akkor megmarad az elızıleg beállított telefonszám, ha a telefonszám helyére d betőt ír, kitörli a számot. Így egy SMS-rıl nyolc telefonszám egyszerre programozható. Pl: szám1,szám2=beállítandó telefonszám, szám3,szám4=elızıleg beállított szám marad, szám5, szám6, szám7, szám8=töröljük. 1234sw , ,,,d,d,d,d 3. Telepítıi beállítások 1. bemenet 2.bemenet 1234ossssssssvvvvvvvv, ssssssssvvvvvvvv,tt,k 5

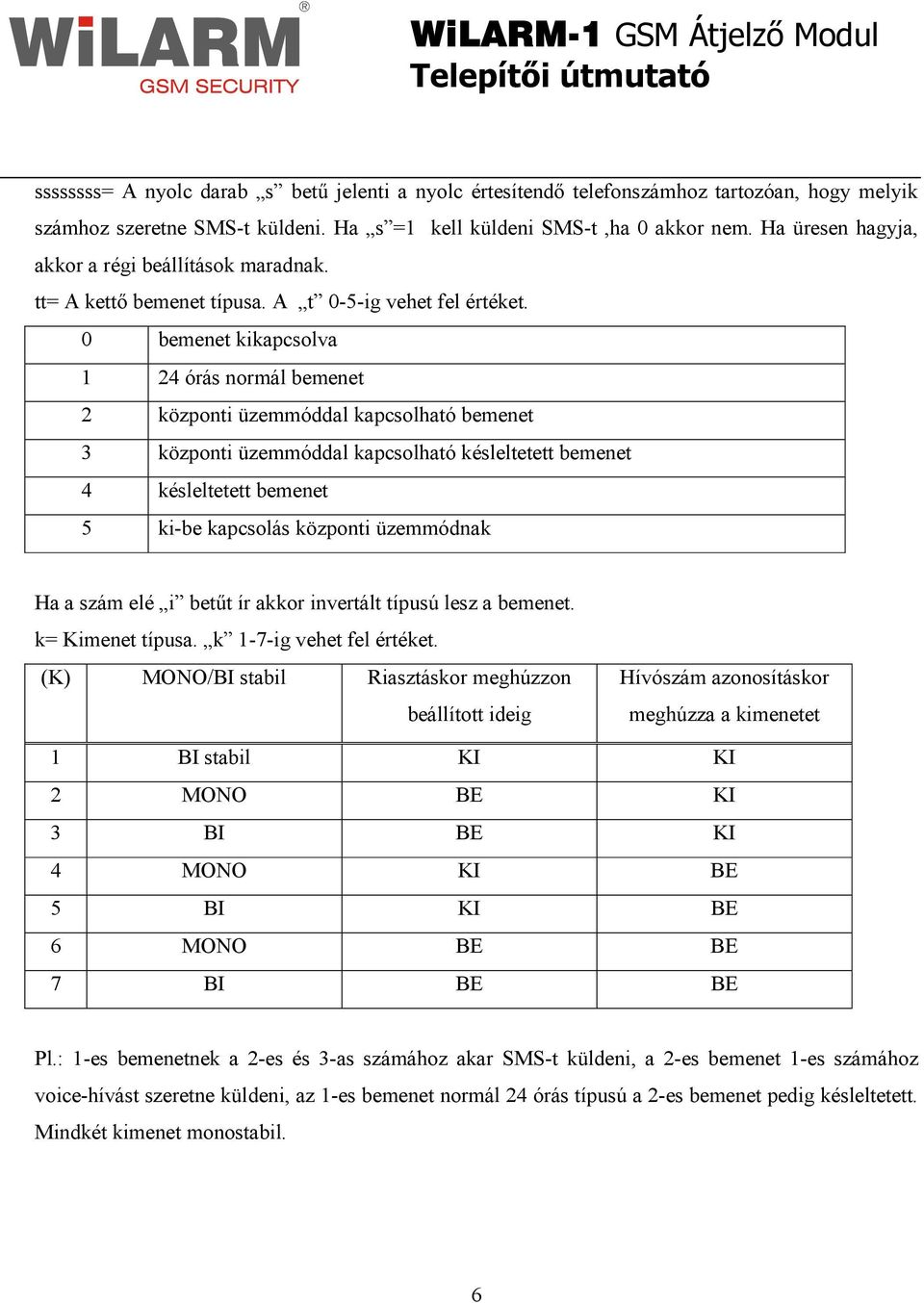

6 ssssssss= A nyolc darab s bető jelenti a nyolc értesítendı telefonszámhoz tartozóan, hogy melyik számhoz szeretne SMS-t küldeni. Ha s =1 kell küldeni SMS-t,ha 0 akkor nem. Ha üresen hagyja, akkor a régi beállítások maradnak. tt= A kettı bemenet típusa. A t 0-5-ig vehet fel értéket. 0 bemenet kikapcsolva 1 24 órás normál bemenet 2 központi üzemmóddal kapcsolható bemenet 3 központi üzemmóddal kapcsolható késleltetett bemenet 4 késleltetett bemenet 5 ki-be kapcsolás központi üzemmódnak Ha a szám elé i betőt ír akkor invertált típusú lesz a bemenet. k= Kimenet típusa. k 1-7-ig vehet fel értéket. (K) MONO/BI stabil Riasztáskor meghúzzon beállított ideig Hívószám azonosításkor meghúzza a kimenetet 1 BI stabil KI KI 2 MONO BE KI 3 BI BE KI 4 MONO KI BE 5 BI KI BE 6 MONO BE BE 7 BI BE BE Pl.: 1-es bemenetnek a 2-es és 3-as számához akar SMS-t küldeni, a 2-es bemenet 1-es számához voice-hívást szeretne küldeni, az 1-es bemenet normál 24 órás típusú a 2-es bemenet pedig késleltetett. Mindkét kimenet monostabil. 6

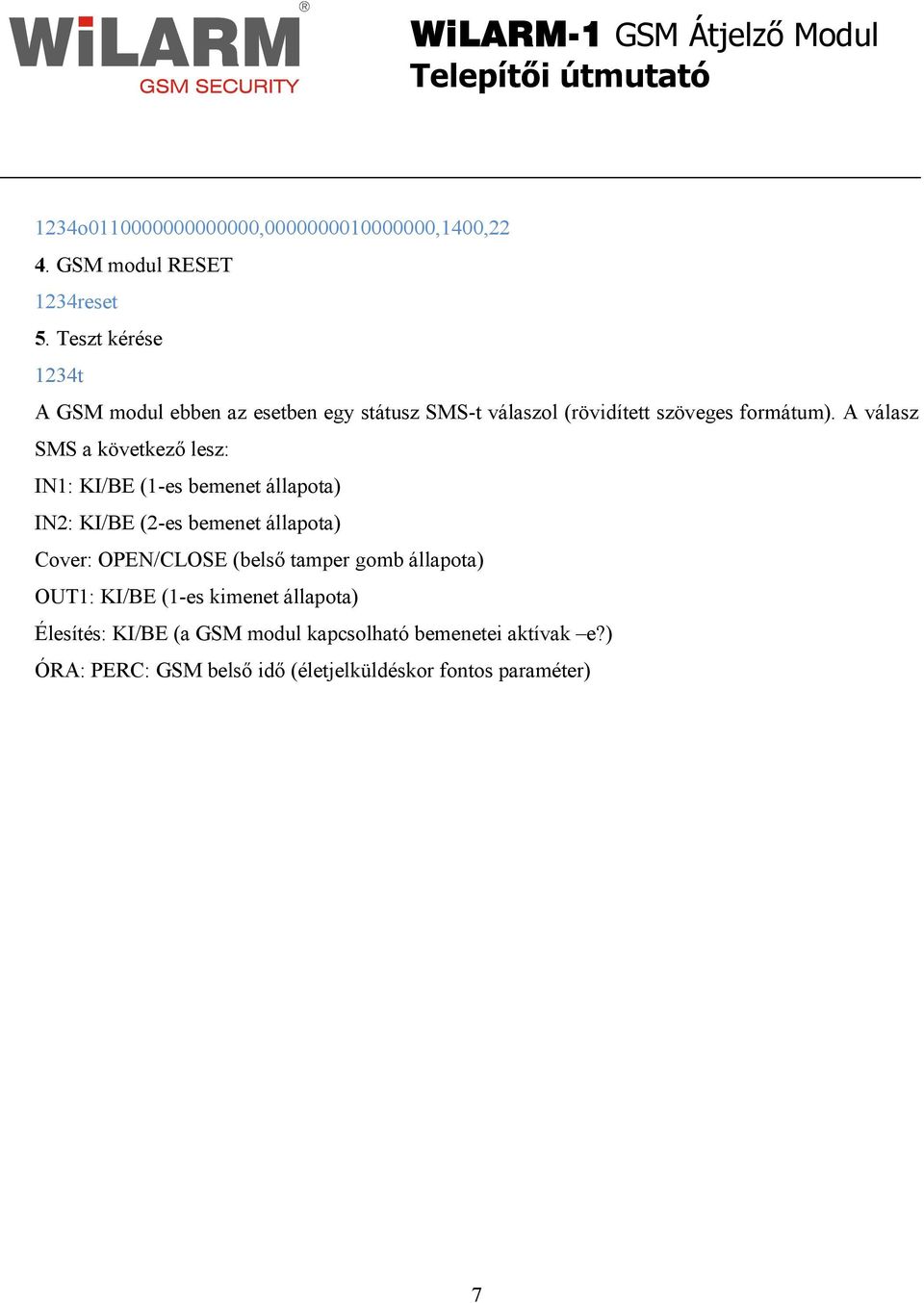

7 1234o , ,1400,22 4. GSM modul RESET 1234reset 5. Teszt kérése 1234t A GSM modul ebben az esetben egy státusz SMS-t válaszol (rövidített szöveges formátum). A válasz SMS a következı lesz: IN1: KI/BE (1-es bemenet állapota) IN2: KI/BE (2-es bemenet állapota) Cover: OPEN/CLOSE (belsı tamper gomb állapota) OUT1: KI/BE (1-es kimenet állapota) Élesítés: KI/BE (a GSM modul kapcsolható bemenetei aktívak e?) ÓRA: PERC: GSM belsı idı (életjelküldéskor fontos paraméter) 7

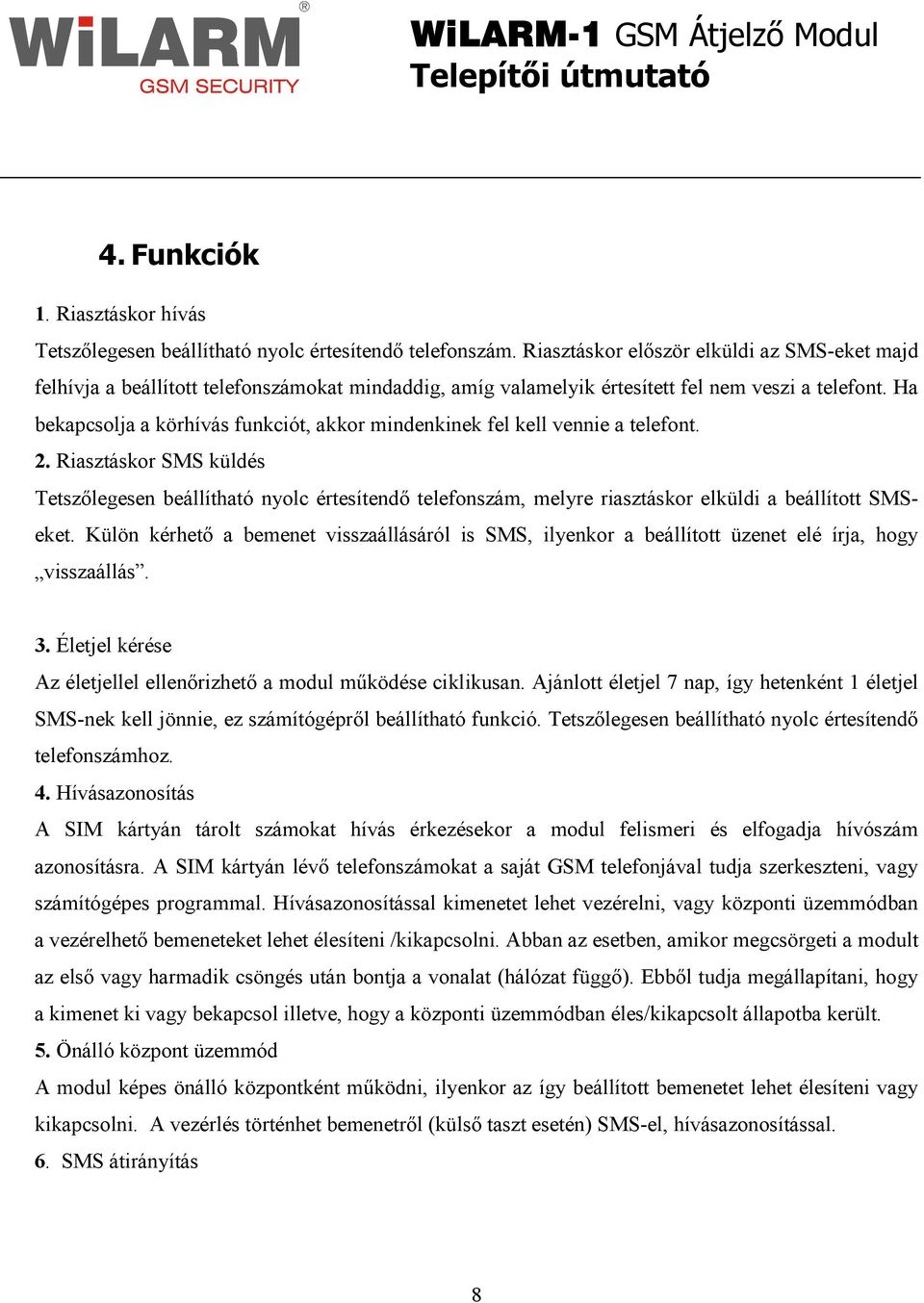

8 4. Funkciók 1. Riasztáskor hívás Tetszılegesen beállítható nyolc értesítendı telefonszám. Riasztáskor elıször elküldi az SMS-eket majd felhívja a beállított telefonszámokat mindaddig, amíg valamelyik értesített fel nem veszi a telefont. Ha bekapcsolja a körhívás funkciót, akkor mindenkinek fel kell vennie a telefont. 2. Riasztáskor SMS küldés Tetszılegesen beállítható nyolc értesítendı telefonszám, melyre riasztáskor elküldi a beállított SMSeket. Külön kérhetı a bemenet visszaállásáról is SMS, ilyenkor a beállított üzenet elé írja, hogy visszaállás. 3. Életjel kérése Az életjellel ellenırizhetı a modul mőködése ciklikusan. Ajánlott életjel 7 nap, így hetenként 1 életjel SMS-nek kell jönnie, ez számítógéprıl beállítható funkció. Tetszılegesen beállítható nyolc értesítendı telefonszámhoz. 4. Hívásazonosítás A SIM kártyán tárolt számokat hívás érkezésekor a modul felismeri és elfogadja hívószám azonosításra. A SIM kártyán lévı telefonszámokat a saját GSM telefonjával tudja szerkeszteni, vagy számítógépes programmal. Hívásazonosítással kimenetet lehet vezérelni, vagy központi üzemmódban a vezérelhetı bemeneteket lehet élesíteni /kikapcsolni. Abban az esetben, amikor megcsörgeti a modult az elsı vagy harmadik csöngés után bontja a vonalat (hálózat függı). Ebbıl tudja megállapítani, hogy a kimenet ki vagy bekapcsol illetve, hogy a központi üzemmódban éles/kikapcsolt állapotba került. 5. Önálló központ üzemmód A modul képes önálló központként mőködni, ilyenkor az így beállított bemenetet lehet élesíteni vagy kikapcsolni. A vezérlés történhet bemenetrıl (külsı taszt esetén) SMS-el, hívásazonosítással. 6. SMS átirányítás 8

9 Ha ez a funkció be van kapcsolva, akkor kiválaszthat egy telefonszámot és a nem értelmezhetı SMSeket átirányítja. Ezzel a funkcióval értesítést kaphat, ha feltöltı kártyás telefonról elfogyott az egyenleg. 7. Master reset Ilyenkor kitörli az értesítendı telefonszámokat és visszaállítja a gyári beállításokat. Reset: táptalanítsa a készüléket (külsı tápot húzza le). Kikapcsolt állapotban nyomja meg a Reset gombot, majd helyezze rá a tápot, miután ráhelyezte a tápot azonnal engedje el a Reset gombot. 8. GSM készülék kikapcsolása Vegye le a külsı tápot. Ha minden LED kialszik, akkor a készülék ki van kapcsolva. 9. PC-rıl való programozás Bekapcsolt készüléknél csatlakoztassa a modult a számítógépre, majd indítsa el a wilarmread programot. Amennyiben megfelelı a kommunikáció a program automatikusan felismeri a készüléket és a megfelelı programozási adatlapot felhozza. Bıvebb instrukciókat a wilarmread programban talál. A programmal lehetıség van a konfiguráció file-ba mentésével, és visszaolvasásával. 9

10 5. Mőszaki paraméterek 1. Bemenetek 2db bemenet áll rendelkezésre, mindegyik bemenetnek külön-külön beállítható az üzemmódja, és minden bemenethez nyolc telefonszám rendelhetı az értesítésekhez. A bemenetek Normal Close rövidzárat várnak, majd riasztáskor meg kell szakítani a rövidzárat. Ez a bemenet invertálása funcióval megfordítható. 2. Kimenetek 1db relés kimenet áll rendelkezésre, mely alaphelyzetben rövidzárat ad, majd vezérléskor bontja a rövidzárat. Ez jumperrel megfordítható (Nc/No select). A kimenet maximum 1A terhelhetıségő, és kizárólag maximum 30VDC feszültségig használható. 230V hálózat kapcsolásakor segéd relét szükséges bekötni. 3. Tápegység Az eszköz belsı tápegységgel van szerelve, a belsı mőködéshez szükséges kisfeszültséget, saját maga állítja elı. A sorkapocsra köthetı bemenı feszültség tartomány: 8V-15V DC (1A) feszültség. A készüléket váltakozó áramú adapterrıl üzemeltetni szigorúan TILOS! 10

11 6. Készülék elhelyezése: Doboz nélküli kivitelnél ügyeljen, hogy semmilyen fém tárgy ne érhessen a készülékhez, mőanyag babákra lehet szerelni, esetleg helyezen a készülék alá szigetelıanyagot. A riasztó rendszer transzformátorától a lehetı legmesszebb helyezze el, mivel a gerjesztett elektromágneses sugárzás befolyásolhatja a mőködést. Elégtelen vagy kicsi térerısség esetén helyezzen a készülékre külsı nagy nyereségő antennát, melyet kiegészítıként megvásárolhat cégünknél. 7. GSM modem és mőszaki jellemzık GSM/GPRS Radio Performance Multi-Band: GSM0308 Radio Frequencies MHz, 900 MHz, 1800 MHz, and 1900 MHz Sensitivity...<-106 dbm (Typical GPRS CS1) 850 & 900 MHz Transmit Power..Class 4 (2 W) 1800 & 1900 MHz Transmit Power...Class 1 (1 W) SIM Interface: Remote SIM Option 1.8/3-Volt SIM Capability EMC: Emissions...FCC Parts 15,22 & 24, Class B 3GPP TS , Section 12.2 EN Class B GSM Transmit Power 1800/1900 MHz...GSM Power Class 1 (30 dbm ± 2 antenna connection) 850/900 MHz...GSM Power Class 4 (33 dbm ± 2 antenna connection) GSM/GPRS Receiver Sensitivity (Typical) 1800/1900 MHz...<-106 dbm, GPRS Coding Scheme 1 (CS1) Power supplies: Internal 3.6V Li-ion battery (it s required to change 2-3 years) External power supply 9-14V DC direct current Running time from internal lithium battery: 12 hours / 50 SMS when the external voltage drops out Mechanikai adatok: 57 mm x 91 mm x 25 mm 11

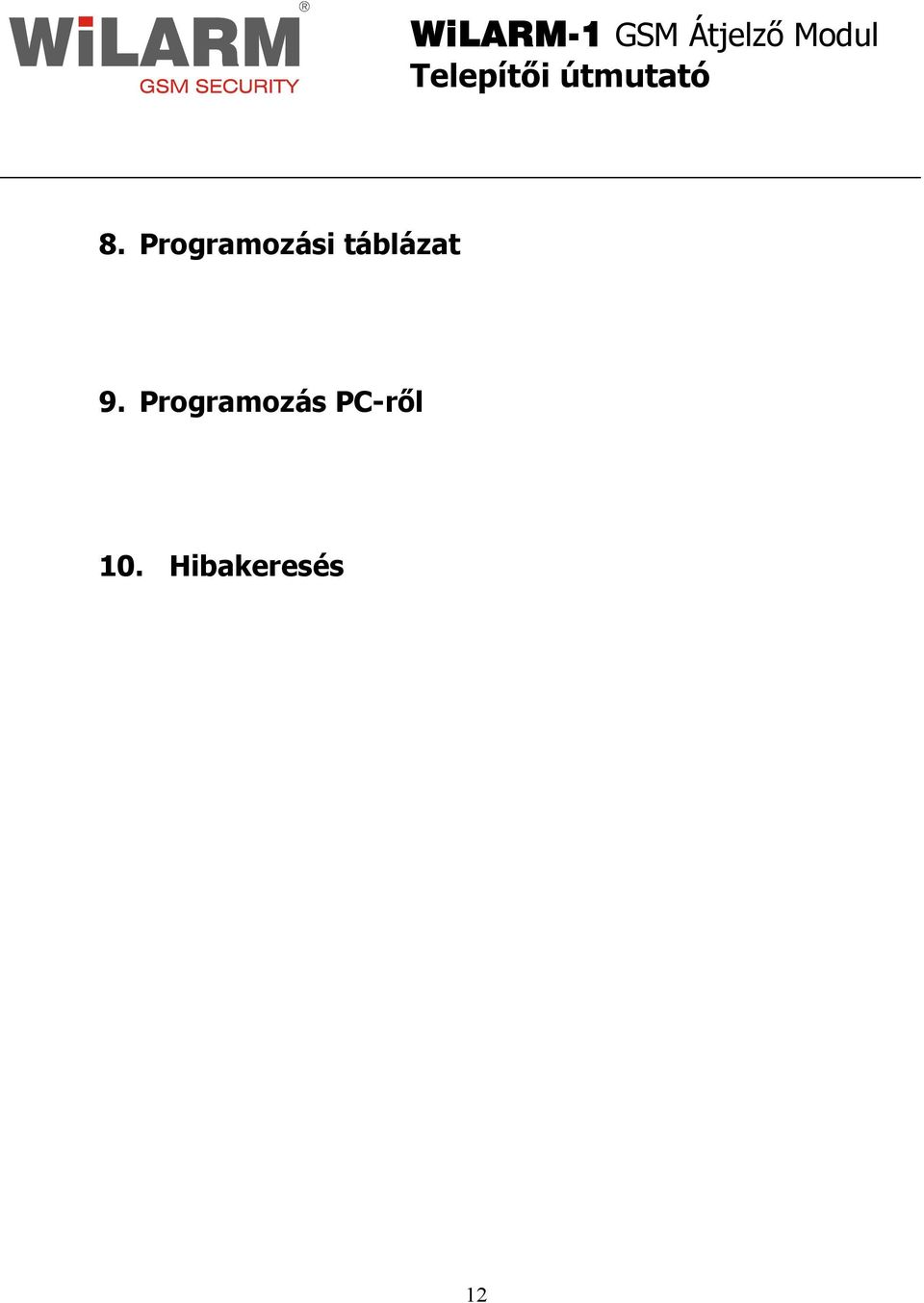

12 8. Programozási táblázat 9. Programozás PC-rıl 10. Hibakeresés 12

13 11. WiLARM-1PC és WiLARM-4 modulok összehasonlító táblázata Functions Wilarm-1 Wilarm-4 SMS sending Yes Yes Dial calling No Yes Programmable phone numbers 4 numbers 8 numbers Number of inputs 2 NC 4 NC Circular calling No Yes Li-ion battery No Yes Power supply requirement 12 Volts / 2 Amperes 12 Volts / 1 Ampere External antenna Yes Yes LED status Yes Yes External serial programmer Yes Yes Alive signal in SMS Yes Yes Tamper switch No Yes Power failure SMS N/A Yes SMS redirection Yes Yes Network signal monitoring and SMS sending Yes Yes Relay output 1 relay / 1 Ampere 2 relay / 1 Ampere Caller number identification Yes Yes Autonomous alarm mode No Yes Test function with SMS Yes Yes PIN protected programming Yes Yes ContactID DTMF No Yes Status request with SMS Yes Yes SMS messages modification Yes Yes Master Reset Yes Yes Housing Optional Yes 13

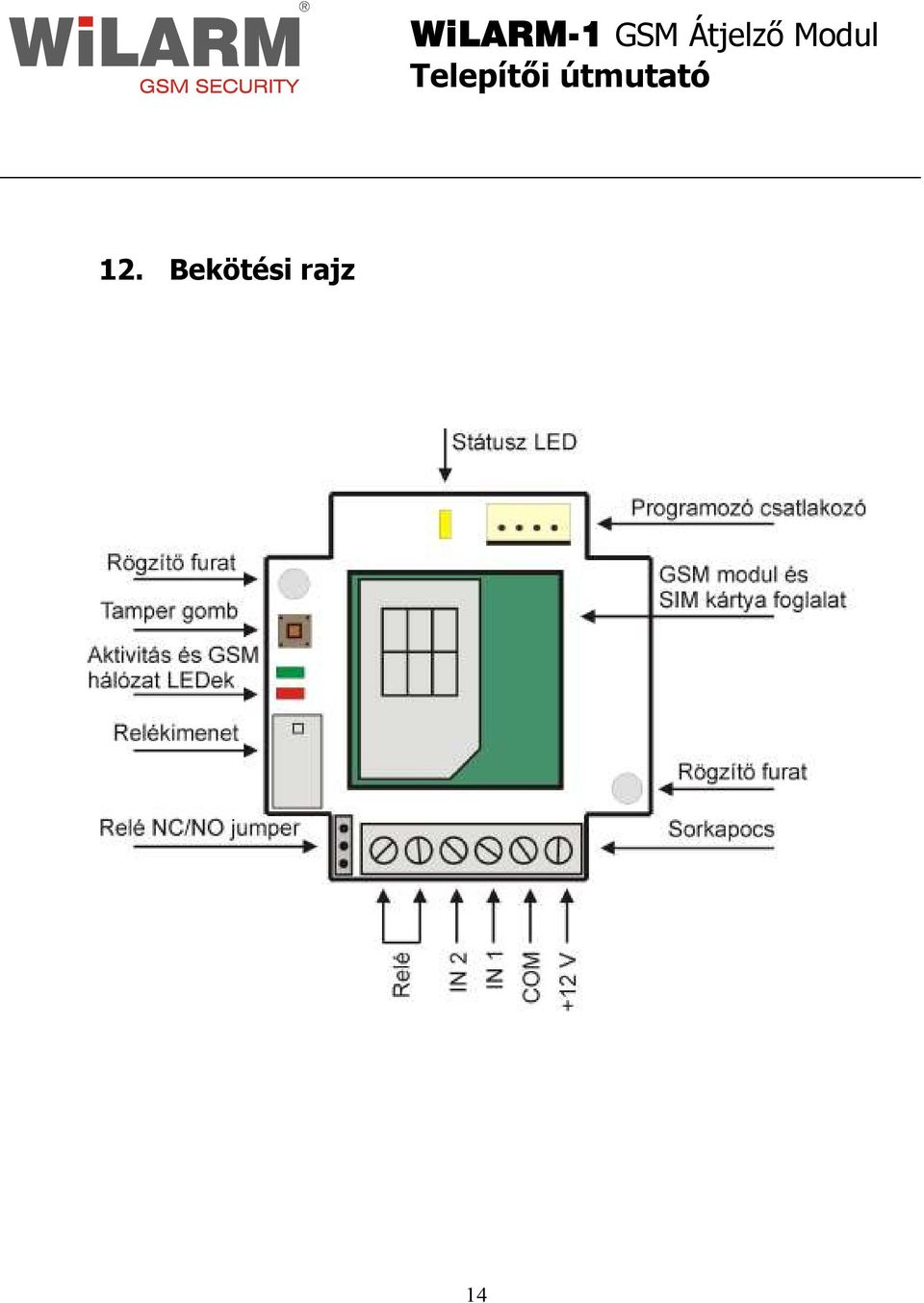

14 12. Bekötési rajz 14

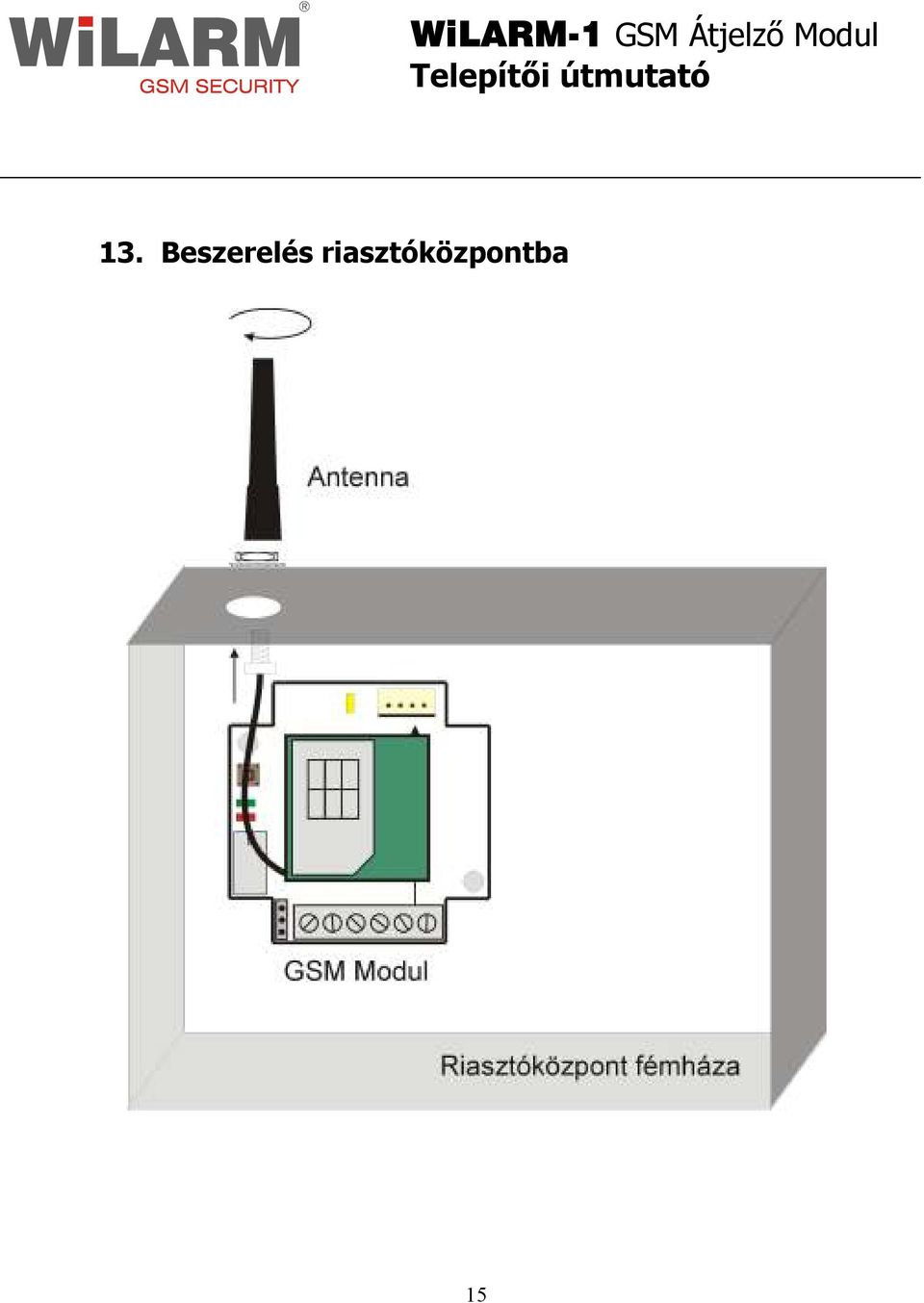

15 13. Beszerelés riasztóközpontba 15

16 14. Összekötés riasztóközponttal 16
