1 1106 Budapest Gránátos utca 6. Tel.: Fax: magyarországi képviselet ZL170 N Egymotoros vezérlés 24V-os motorokhoz Általános leírás - A vezérlés 24V-os motorokhoz van tervezve - A tápellátás 230V Hz egyfázis az L1-L2 pontokon - Alkalmas FERNI, EMEGA, FROG 24V-os motorokhoz - Teljes egészében a CAME CANCELLI AUTOMATICI S.p.A. által van tervezve a maximális biztonság és kezelhetőség érdekében IP 54 védelmi szinttel - ABS műanyag házban - A 230V-os oldalt 3.15A-F olvadó biztosíték védi - A 24V-os oldalt 630mA-F olvadó biztosíték védi - A külső kiegészítők tápellátása 24V max. 40W és 3.15A-F olvadó biztosíték védi - Az ADT kártya (megtalálható a vezérlés dobozában) kezeli az összes lassítási, és/vagy végállási pontot, valamint a motor működését mindösszesen három vezetéken. ZL170N leírás 1/13 oldal Kling Kft.

2 Biztonsági kiegészítők Fotocellák köthetők: - Visszanyitás zárás irányban (2-C1) Ha az ide kötött fotocella akadályt érzékel zárás irányban, a vezérlés meg állítja a kapu működését, nyitás irányba indítja és a kapu kinyit teljesen. - Részleges állj (2-C3) Ha az ide kötött fotocella akadályt érzékel, a vezérlés megállítja a kapu működését, majd miután az akadály megszűnt, automatikus zárási ciklus indul el (ha ez a funkció be van kapcsolva) - Totál stop (1-2) Ha az ide kötött biztonsági kiegészítő (STOP nyomógomb, fotocella) bontja a rövidzárat, a kapu akármilyen működési fázisában van, teljesen leáll és csak következő indító impulzusra indul újra. Ilyenkor az automatikus zárás sem aktív függetlenül a DIP kapcsoló beállítástól. - A vezérlés tartalmaz egy amperometrikus nyomaték érzékelő áramkört, aminek érzékenységét a sens potenciométerrel tudja finomhangolni. Ez az áram kör figyeli a motor által felvett áram nagyságát és ha meghaladja a potenciométerrel beállított értéket, (akadályba ütközik a motor) leállítja a mű ködést, és/vagy forgásirányt fordít. Figyelem! Ha kétszer történik egymás után akadályérzékelés zárás irányban (automatikus zárás funkció aktív) a vezérlés: 1) megfordítja a forgásirányt és teljesen kinyitja a kaput 2) kikapcsolja az automatikus zárást függetlenül a DIP kapcsoló beállításától 3) Blokkolja a vezérlés minden funkcióját függetlenül a DIP kapcsoló beállításától A működés újraidítása csak egy következő indító paranccsal történhet a távirányító gombjának lenyomásával, vagy a 2-3, 2-3P, 2-7 pontra adott rövidzár impulzussal - A transzformátor rendelkezik hővédelemmel, ami nyitott véghelyzetben tartja a kaput amíg a transzformátor vissza nem hül és a védelem ki nem kapcsol. A vezérléshez köthető külső kiegészítők - Kapu nyitva visszajelző fény - Térvilágító lámpa (megvilágítja a közlekedési utat attól kezdve, hogy a kapu elindul mindaddig, amíg teljesen be nem zár beleértve az automatikus zárási időt is, ha ez a funkció be van kapcsolva. Ha nincs bekapcsolva, a térvilágítás csak a kapu mozgása alatt világít. - Sárga figyelmeztető villogó lámpa elővillogás funkcióval - Elektromos zár - LB18 akkumulátor töltő panel, amely automatikusan aktiválódik áramszünet esetén és tölti az akkumulátorokat ha visszatér a hálóhat. - Rádiófrekvenciás AF kártya távvezérléshez - A1-A2 potenciálmentes rövidzár kimenet, ha a kapu indításával egy időben szükséges valamilyen külső kiegészítőt indítani ZL170N leírás 2/13 oldal Kling Kft.

3 A vezérlés egyéb funkciói - Automatikus zárás (Ami automatikusan aktiválódik, ha a kapu eléri a nyitott végállását. Potenciométerrel állítható idő után indítja a zárást. Ez alól kivétel, ha valamelyik biztonsági kiegészítő akadályt érzékel, vagy a STOP nyomógombot megnyomja - Akadályérzékelés (Ha valamelyik végállásban, fél végállásban, vagy vészleállítás után valamelyik biztonsági kiegészítő akadályt érzékel, a vezérlés nem indítja el a működést) - Kalapács mozgás (Ez a funkció megkönnyíti az elektromos zár működését azzal, hogy nyitó parancs esetén először zárás irányba indítja a motorokat, ráfeszíti az ütköző bakra, nyitja a zárat, majd aztán nyit ténylegesen. - Ember jelenléte (Ebben a beállításban távvezérlőre nem működik a kapu, csak a 2-3, 2-3P, 2-7 pontokra kötött nyomógombokkal és azokkal is csak addig, amíg nyomja az üzemeltető. A vezérléshez köthető külső kiegészítők - Nyitás-stop- zárás-stop távvezérlővel, vagy nyomógombbal 1. impulzus : nyit a kapu 2. impulzus : megáll a kapu 3. impulzus : zár a kapu 4. impulzus : megáll a kapu - Nyitás- zárás irányváltás távvezérlővel, vagy nyomógombbal 1. impulzus : nyit a kapu 2. impulzus : megáll és zár a kapu 3. impulzus : megáll és nyit a kapu - Csak nyitás távvezérlővel, vagy nyomógombbal Beállítások - SENS/VEL : Az amperometrikus nyomatékérzékelés beállító potenciométere. Beállítható vele a motor teljes fordulatszámú működése közbeni nyomatékfigyelés küszöbszintje. - SENS/RALL : Az amperometrikus nyomatékérzékelés beállító potenciométere. Beállítható vele a motor lassítás közbeni nyomatékfigyelés küszöbszintje. - TCA : Az automatikus zárás beállító potenciométere Beállítható vele az az idő, ameddig várjon nyitott végállásban, zárás megkezdése elött mp közt állítható - TL (OP TIME) : A stop zóna beállító potenciométere nyitott és zárt végállásban - Faston csatlakozók a transzformátoron a motorok normál és lassított sebessé-gének beállítására Figyelem! Áramtalanítsa a berendezést (és húzza ki az akkumulátorokat is, ha vannak ilyenek csatlakoztatva) mielőtt a vezérlésbe nyúl! ZL170N leírás 3/13 oldal Kling Kft.

4 ZL170N vezérlő panel 1) Transzformátor 2) Potenciométer az emelt fordulathoz tartozó nyomatékérzékelésre 3) Potenciométer a lassításhoz tartozó nyomatékérzékelésre 4) Potenciométer a stop zóna beállítására nyitott és zárt helyzetben 5) Potenciométer az automatikus zárási késleltetés beállításához 6) Távirányító kódoló gomb 7) LB18 töltőkártya csatlakozás 8) Biztosíték a vezérlés tápellátására F630mA 9) Biztosíték a külső kiegészítők tápellátására F3,15A 10) Állapot visszajelző LED 11) Funkcióválasztó DIP kapcsolók 12) Jumper a B1-B2 kimenet, vagy a térvilágítás kimenet kiválasztására 13) Biztosíték a kapuhajtás 230V tápellátására F3,15A 14) CAME AF rádiófrekvenciás kártya aljzata 15) Sorkapocs külső kiegészítők csatlakoztatására 16) ADT kiegészítő kártya a lassításhoz 17) ADT kiegészítő sorkapocs FROG24 motorhoz ZL170N leírás 4/13 oldal Kling Kft.

5 230V AC tápellátás a vezérlésbe Külső kiegészítők tápellátása (230V-os motor esetén 24V AC, 24V-os motor esetén 24V DC) MAX. 40W 24V/25W AC kimenet (pl. villogó lámpának) 12V/15W AC kimenet elektromos zárhoz (EMEGA motor esetén olvassa el vonatkozó instrukciókat) 24V/3W AC kimenet nyitott kaput jelző lámpához Antenna csatlakozási pont (az alsó jel az árnyékolás) Stop nyomógomb kapcsolati helye (N.C.) Ha nem használ ezeken a pontokon kiegészítőt, zárja rövidre vezetékkel Nyitó nyomógomb kapcsolati pontja (N.O.) Külső rádióvevő és/vagy nyitó-záró nyomógomb kapcsolati pontja (N.O.) Erre a pontra adott többszöri rövidzár impulzusra forgásirányt vált a vezérlés Biztonsági kiegészítő kapcsolati pontja záráskori visszanyitás funkcióval (N.C.) Ha nem használ ezeken a pontokon kiegészítőt, zárja rövidre vezetékkel Biztonsági kiegészítő kapcsolati pontja részleges állj funkcióval (N.C.) Ha nem használ ezeken a pontokon kiegészítőt, zárja rövidre vezetékkel 250V/5A terhelhetőségű kimenet (3mp potenciálmentes rövidzár impulzust ad a nyitó parancs hatására) ZL170N leírás 5/13 oldal Kling Kft.

6 Ha a J2 jumper ebben a helyzetben van, a 10-E pont aktív = Ha a J2 jumper ebben a helyzetben van, a B1-B2 pont aktív = (24V/1A DC terhelhetőségű második csatorna kimenet) LB18 akkumulátor töltőkártya bekötése - Az ábrán látható bekötés a gyári alap beállítás akkumulátor nélkül. - Ha LB18 töltőkártyát akar használni, távolítsa el az összes áthidalást és a töltő kártyához mellékelt bekötési útmutatás alapján kösse be. ZL170N vezérlés bekötése EMEGA24 motorhoz E881 elektromos fékkel Az E881 elektromos fék 24V tápfeszültséget igényel a 11-S pontokon. (A 11-S ponton gyári beállításban 12V van.) Módosítsa a B ábrán látható módon a C-D áthidalást B-D-re. LB18 töltőkártya használata esetén a B-D áthidalás megtartása mellett a töltőhöz mellékelt leírás szerint kösse össze a kártyákat az A ábra alapján. ZL170N leírás 6/13 oldal Kling Kft.

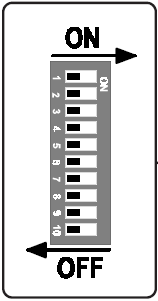

7 Funkcióválasztó DIP kapcsolók 1 ON Automatikus zárás bekapcsolva 2 ON Nyitás-zárás irányváltás (Út közben parancsra forgásirányt vált.) 2 OFF Nyitás-állj-zárás-állj (Út közben parancsra megáll, új parancsra vált forgás irányt.) 3 ON Csak nyitás bekapcsolva 4 ON Elővillogás bekapcsolva (Indító parancsra 3-mat villog a villogó lámpa és csak aztán indul a nyitás.) 5 ON Akadályérzékelés bekapcsolva 6 ON Ember jelenléte bekapcsolva (Távirányítóra nem reagál a vezérlés, csak nyomógombra és csak addig, amíg nyomva tartja.) 7 ON Kalapács funkció bekapcsolva (Elektromos zár működésének megkönnyítésére.) 8 OFF Részleges állj bekapcsolva. Kössön biztonsági kiegészítőt a 2-C3 pontra. (Ha nem használ kiegészítőt ezeken a pontokon, állítsa ON állásba.) 9 OFF Totál stop bekapcsolva. Kössön stop nyomógombot az 1-2 pontokra. (Ha nem használ kiegészítőt ezeken a pontokon, állítsa ON állásba.) 10 Nincs bekötve, tartsa OFF állásban. ZL170N leírás 7/13 oldal Kling Kft.

8 Motor bekötése ZL170N vezérlésbe Kösse be az ábra alapján az ADT kártyát a motor sorkapcsába és az M,N,R pontokat kösse össze. Figyelem: A nyitási lassítás (RA pont) nem aktív FERNI24 és EMEGA24 motorok esetén. Fontos: A bekötés után szükséges memorizálni a motor úthosszát a következő módon: 1) A 6-os DIP kapcsolót állítsa ON állásba. 2) A CH1-es gombot nyomja meg és addig tartsa nyomva, amíg a motor teljesen ki nem nyit, majd engedje el. 3) A CH2-es gombot nyomja meg és addig tartsa nyomva, amíg a motor teljesen be nem zár, majd engedje el. 4) A 6-os DIP kapcsolót állítsa OFF állásba. ZL170N leírás 8/13 oldal Kling Kft.

9 Motor bekötése ZL170N vezérlésbe FROG24 motor esetén az ábra alapján végezze el a bekötéseket. Az ADT kártyát, valamint a sorkapcsot helyezze el a vezérlés házban, vagy megfelelő IP védettségű külön dobozban, semmiképp NE hagyja a motor házában! ZL170N leírás 9/13 oldal Kling Kft.

10 Stop zóna beállítása - Állítsa be a lassító kapcsolókat úgy, hogy a végállás bak folyamatosan nyomja a mikrokapcsoló gombját akkor is, ha a kapu ütközik nyitott, vagy zárt végállásban. - Vegyen egy mesterséges akadályt (60mm x 30mm). Az 1,2. ábra alapján az OP TIME potenciométert úgy állítsa be, hogy ha a kapu az ütköző baktól 60mmre ütközik, vissza kell, hogy nyisson, ha 30mm-re ütközik, meg kell, hogy álljon. ZL170N leírás 10/13 oldal Kling Kft.

11 Trimmer beállítások A normál és lassított sebességek beállítása a transzformátoron RALL: Lassítási sebesség. (Válassza ki a megfelelőt.) VEL: Normál működési sebesség. (Válassza ki a megfelelőt.) A távirányítók programozása 1) Áramtalanítsa a vezérlést. 2) A lenti ábrák alapján helyezze be a megfelelő AF vevőkártyát, majd a távirányító típusától függően állítsa be a jumpert. 3) Tanítsa össze a távirányítókat. 4) Helyezze újra feszültség alá a vezérlést. 5) Tanítsa rá a vezérlés rádiórendszerét a távirányítóra. ZL170N leírás 11/13 oldal Kling Kft.

12 Távirányítók Az ATOMO típusú távvezérlőket a fentiektől eltérően kell a vevőegységhez programozni. (Külön leíráson található.) ZL170N leírás 12/13 oldal Kling Kft.

13 A távirányítók programozása a vevőegységhez 1) Nyomja le és tartsa nyomva a CH1 programozó gombot. (A vezérlésen a ellenőrző LED villog.) 2) Nyomja meg az összetanított távvezérlők egyikének azon gombját, amelyikkel szeretné működtetni a kaput. (A vezérlésen levő ellenőrző LED világít, sikeres programozás.) 3) Ha a B1-B2 kimenetekre van kötve kiegészítő, a fenti két pontban foglaltakat ismételje a CH2 programozó gombbal. Fontos: A vevőegység által tárolt kód nem törölhető, csak felülírható. Az összes információ maximális figyelemmel és ellenőrzéssel lett elkészítve. Mindemellett nem vállalunk felelősséget semmilyen hibáért, vagy kihagyásért. A műszaki változtatások joga fenntartva. ZL170N leírás 13/13 oldal Kling Kft.
