1 1106 BUDAPEST Gránátos utca 6. Tel.: Fax: Magyarországi képviselet ZN2 vezérlő panel BX-243 motorhoz, általános leírás A tápellátása 230V/ 50-60Hz az L-N pontokon keresztül A vezérléshez kötött 24V-os kiegészítők össz teljesítménye nem haladhatja meg a 37Wot. A vezérlés rendelkezik amperometrikus nyomatékérzékelő rendszerrel, mely folyamatosan figyeli a motor működését. Ha a kapu akadályba ütközik, a vezérlés azonnal leállítja a motor működését és megfordítja annak forgás irányát. A rendszer mind zárási, mind nyitási irányban aktív. Fontos: 3 egymást követő forgásirány váltás után a vezérlés lekapcsolja a motort és csak újabb indító parancs hatására indul újra. Ilyenkor az automatikus zárás sem működik. Biztosíték táblázat A védett eszköz Motor Vezérlés Külső kiegészítők Vezérlő eszközök A biztosíték értéke F8A F1,6A F1,6A F1A

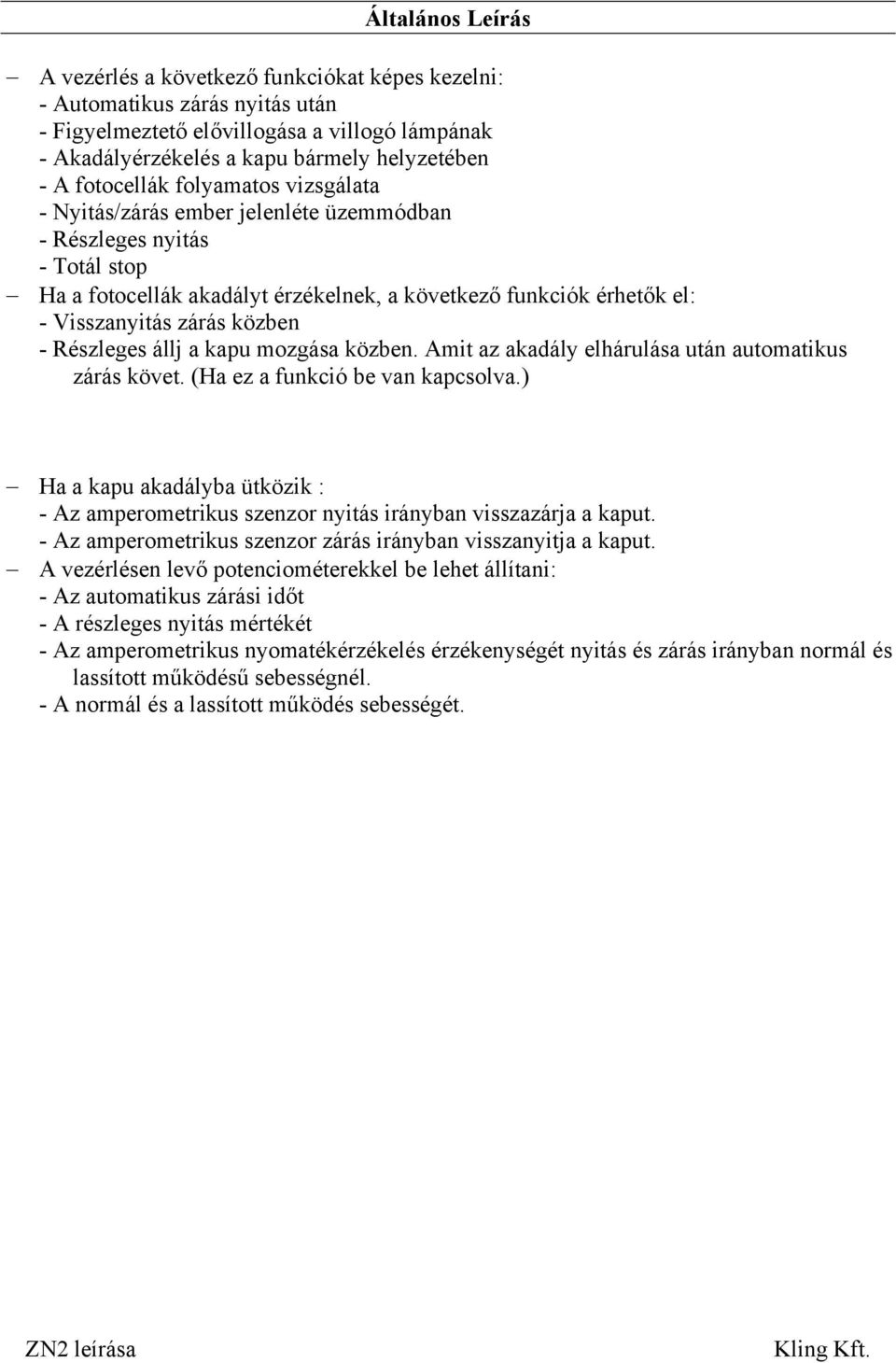

2 Általános Leírás A vezérlés a következő funkciókat képes kezelni: - Automatikus zárás nyitás után - Figyelmeztető elővillogása a villogó lámpának - Akadályérzékelés a kapu bármely helyzetében - A fotocellák folyamatos vizsgálata - Nyitás/zárás ember jelenléte üzemmódban - Részleges nyitás - Totál stop Ha a fotocellák akadályt érzékelnek, a következő funkciók érhetők el: - Visszanyitás zárás közben - Részleges állj a kapu mozgása közben. Amit az akadály elhárulása után automatikus zárás követ. (Ha ez a funkció be van kapcsolva.) Ha a kapu akadályba ütközik : - Az amperometrikus szenzor nyitás irányban visszazárja a kaput. - Az amperometrikus szenzor zárás irányban visszanyitja a kaput. A vezérlésen levő potenciométerekkel be lehet állítani: - Az automatikus zárási időt - A részleges nyitás mértékét - Az amperometrikus nyomatékérzékelés érzékenységét nyitás és zárás irányban normál és lassított működésű sebességnél. - A normál és a lassított működés sebességét.

3 A vezérlés fő alkatrészei 1) Hálózati táp csatlakozó 2) Mechanikus végálláskapcsolók csatlakozója 3) Motor csatlakozó 4) Forgásérzékelő csatlakozó 5) Külső kiegészítők tápellátásának csatlakozója 6) Vezérlés biztosíték 7) Program gomb a rádiórendszer tanításához 8) Rádiórendszer állapot visszajelző LED 9) Hálózati feszültség visszajelző LED 10) Vezérlés állapot visszajelző LED-ek 11) Funkcióválasztó DIP kapcsolók 12) CAME rádióvevő kártya csatlakozója 13) Antenna csatlakozó 14) Külső kiegészítők és vezérlő jelek csatlakozója 15) Motor biztosíték 16) Hálózati biztosíték 17) Potenciométerek

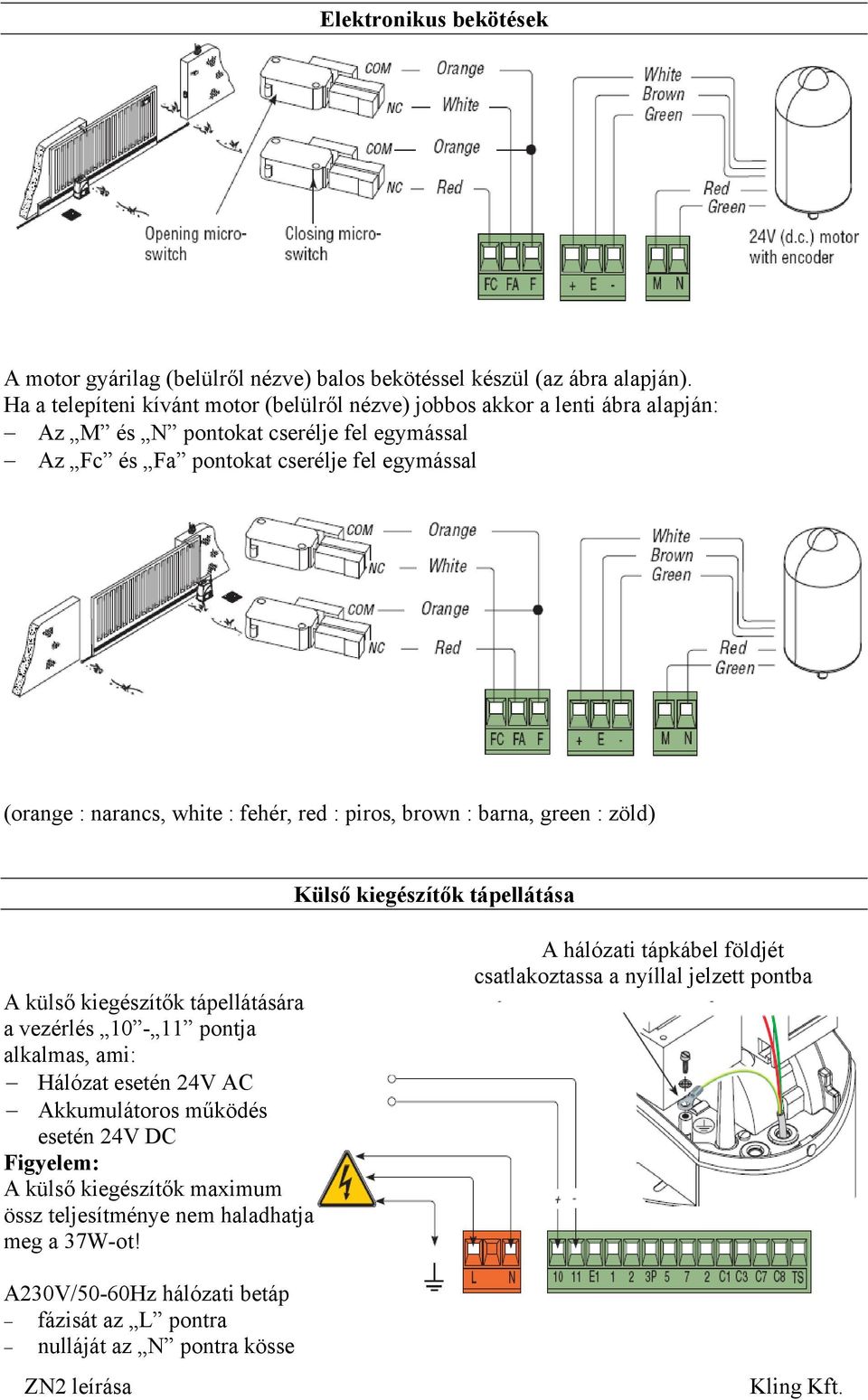

4 Elektronikus bekötések A motor gyárilag (belülről nézve) balos bekötéssel készül (az ábra alapján). Ha a telepíteni kívánt motor (belülről nézve) jobbos akkor a lenti ábra alapján: Az M és N pontokat cserélje fel egymással Az Fc és Fa pontokat cserélje fel egymással (orange : narancs, white : fehér, red : piros, brown : barna, green : zöld) Külső kiegészítők tápellátása A külső kiegészítők tápellátására a vezérlés pontja alkalmas, ami: Hálózat esetén 24V AC Akkumulátoros működés esetén 24V DC Figyelem: A külső kiegészítők maximum össz teljesítménye nem haladhatja meg a 37W-ot! A230V/50-60Hz hálózati betáp fázisát az L pontra nulláját az N pontra kösse A hálózati tápkábel földjét csatlakoztassa a nyíllal jelzett pontba

5 STOP gomb (N.C. kontaktus) Vészleállító gomb. Ha ez a kontaktus megszakad, akármilyen helyzetben a kapu azonnal megáll. Ilyenkor az automatikus zárás is deaktiválódik (ha be is van kapcsolva). A kapu csak újabb indító impulzusra reagál. Kulcsos kapcsoló és/vagy részleges nyitás gomb (N.O. kontaktus) Az erre a pontra érkező rövidzár impulzusra a kapu zárt véghelyzetből a PAR.OP. potenciométeren beállított mértékig kinyit. Kulcsos kapcsoló és/vagy teljes nyitás, zárás gomb (N.O. kontaktus) Az erre a pontra érkező rövidzár impulzusra a kapu kinyit. Út közben ismételt impulzusra megáll, vagy megáll és zár a DIP kapcsolók beállításától függően. Külső, vezérlő kiegészítők bekötése Figyelmeztető és jelző kiegészítők Sárga figyelmeztető villogó lámpa 24V-25W maximum A kapu mozgása alatt működik. Nyitott kaput jelző lámpa 24V-3W maximum Amikor a kapu elhagyja a zárt végállását kivilágít mindaddig, amíg a kapu meg nem érkezik zárt végállásba. Biztonsági kiegészítők bekötése Részleges állj (N.C. kontaktus) Az EN szabvány szerint, ha a kapu mozog, akkor a fotocellák akadályérzékelés esetén megállítják a motor működését. Ha nem használja, hidalja át vezetékkel a 2 - C3 pontokat.

6 Biztonsági kiegészítők bekötése Záráskori visszanyitás (N.C. kontaktus) Az EN szabvány szerint, ha a kapu zárás irányba mozog, akkor a fotocellák akadályérzékelés esetén megállítják a motor működését és forgásirányt vált. Ez a kapcsolati pont nyitás irányban nem működik. Ha nem használja, hidalja át vezetékkel a 2 - C1 pontokat. Részleges állj (N.C. Kontaktus) DOC fotocella esetén Záráskori visszanyitás (N.C. kontaktus) DOC fotocella esetén

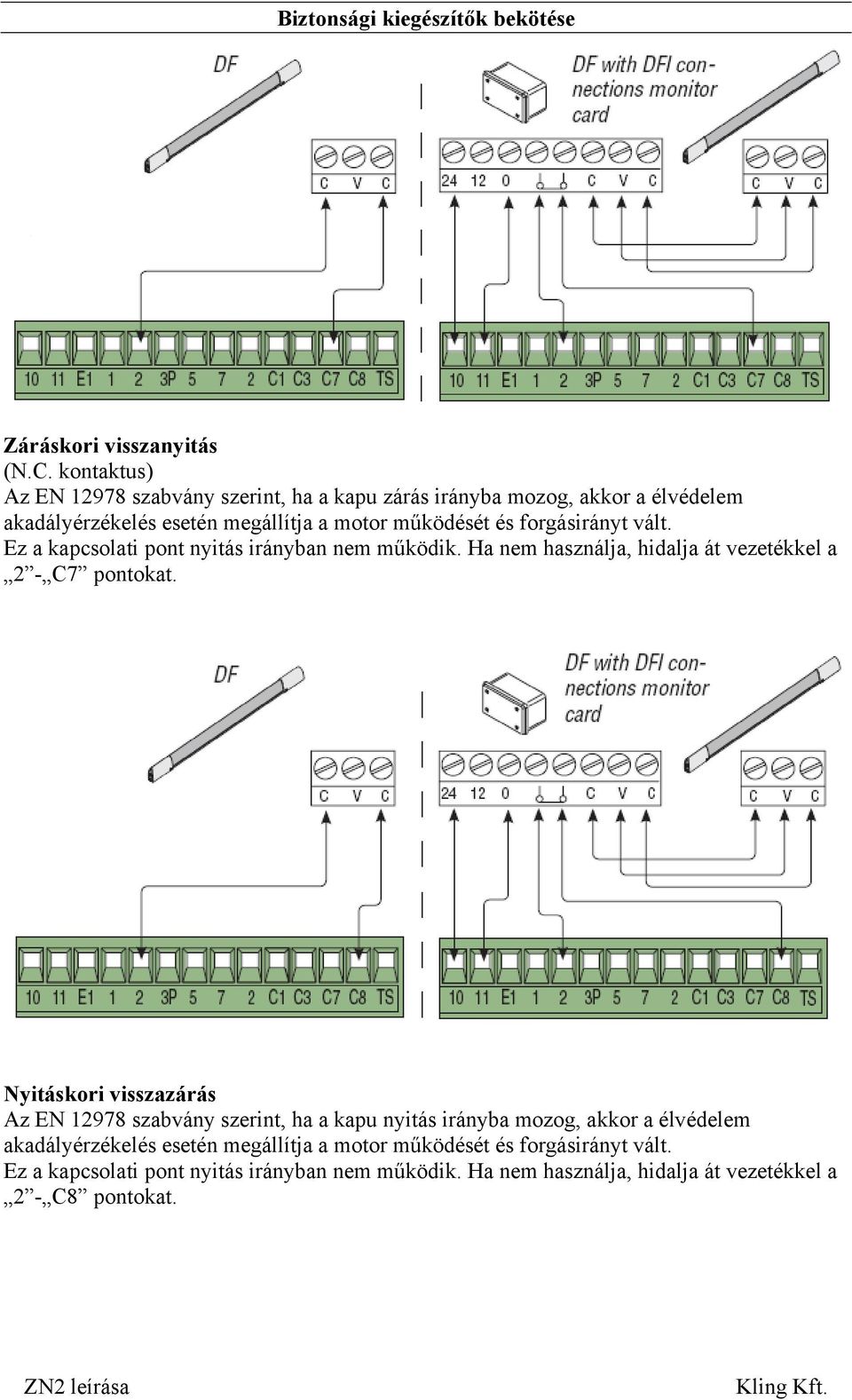

7 Biztonsági kiegészítők bekötése Záráskori visszanyitás (N.C. kontaktus) Az EN szabvány szerint, ha a kapu zárás irányba mozog, akkor a élvédelem akadályérzékelés esetén megállítja a motor működését és forgásirányt vált. Ez a kapcsolati pont nyitás irányban nem működik. Ha nem használja, hidalja át vezetékkel a 2 - C7 pontokat. Nyitáskori visszazárás Az EN szabvány szerint, ha a kapu nyitás irányba mozog, akkor a élvédelem akadályérzékelés esetén megállítja a motor működését és forgásirányt vált. Ez a kapcsolati pont nyitás irányban nem működik. Ha nem használja, hidalja át vezetékkel a 2 - C8 pontokat.

8 Biztonsági fotocellák bekötése tesztüzemmóddal Ez a vezérlés rendelkezik biztonsági fotocella teszt üzemmóddal. Ha ez be van kapcsolva, minden nyitó, záró parancsot követően a motorok elindítása előtt ellenőrzi a fotocellák működését. Ha üzemszerűen működik az összes fotocella, elindítja a motort, ha nem a vezérlésen levő állapotjelző piros LED villog és a vezérlés nem indítja el a motort. A megfelelő ábra alapján kösse be a fotocellákat majd a 7-es DIP kapcsolót állítsa ON állásba. Fontos: Ha ezt a funkciót használni akarja, az összes többi NEM használt N.C. Kontaktus helyét NE zárja rövidre, hanem a megfelelő DIP kapcsolóval kapcsolja ki! Trimmer potenciométerek beállítása A.C.T.: Automatikus zárási késleltetés beállítására. (1-150 mp) PAR.OP.: Részleges nyitás mértékének beállítására. (2-3P pontra kötött gomb indítja) SLOW S.: Amperometrikus nyomatékérzékelés beállítására lassítási fázisban. Ha a motor akadályba ütközik, ez a rendszer érzékeli és megfordítja a motor forgásirányát. RUN S.: Amperometrikus nyomatékérzékelés beállítására normál működési fázisban. Ha a motor akadályba ütközik, ez a rendszer érzékeli és megfordítja a motor forgásirányát. SLOW V.: A motor sebességének beállítására lassítási fázisban. RUN V. A motor sebességének beállítására normál működési fázisban.

9 Trimmer potenciométerek beállítása PROG: Piros LED (Normál helyzetben sötét) Programozáskor villog, vagy világít. PWR: Zöld LED (normál helyzetben világít) A tápellátás megfelelő. 1: Piros LED (Normál helyzetben sötét) Ha a 1-2 pontokon megszakad a rövidzár, kivilágít. C1: Sárga LED (Normál helyzetben sötét) Ha a 2-C1 pontokon megszakad a rövidzár, kivilágít. C3: Sárga LED (Normál helyzetben sötét) Ha a 2-C3 pontokon megszakad a rövidzár, kivilágít. C6: Sárga LED (Normál helyzetben sötét) Ha a 2-C6 pontokon megszakad a rövidzár, kivilágít. C7: Sárga LED (Normál helyzetben sötét) Ha a 2-C7 pontokon megszakad a rövidzár, kivilágít. Funkció választó DIP kapcsolók beállításai Az ábrán látható DIP beállítás a gyári (Default setting)

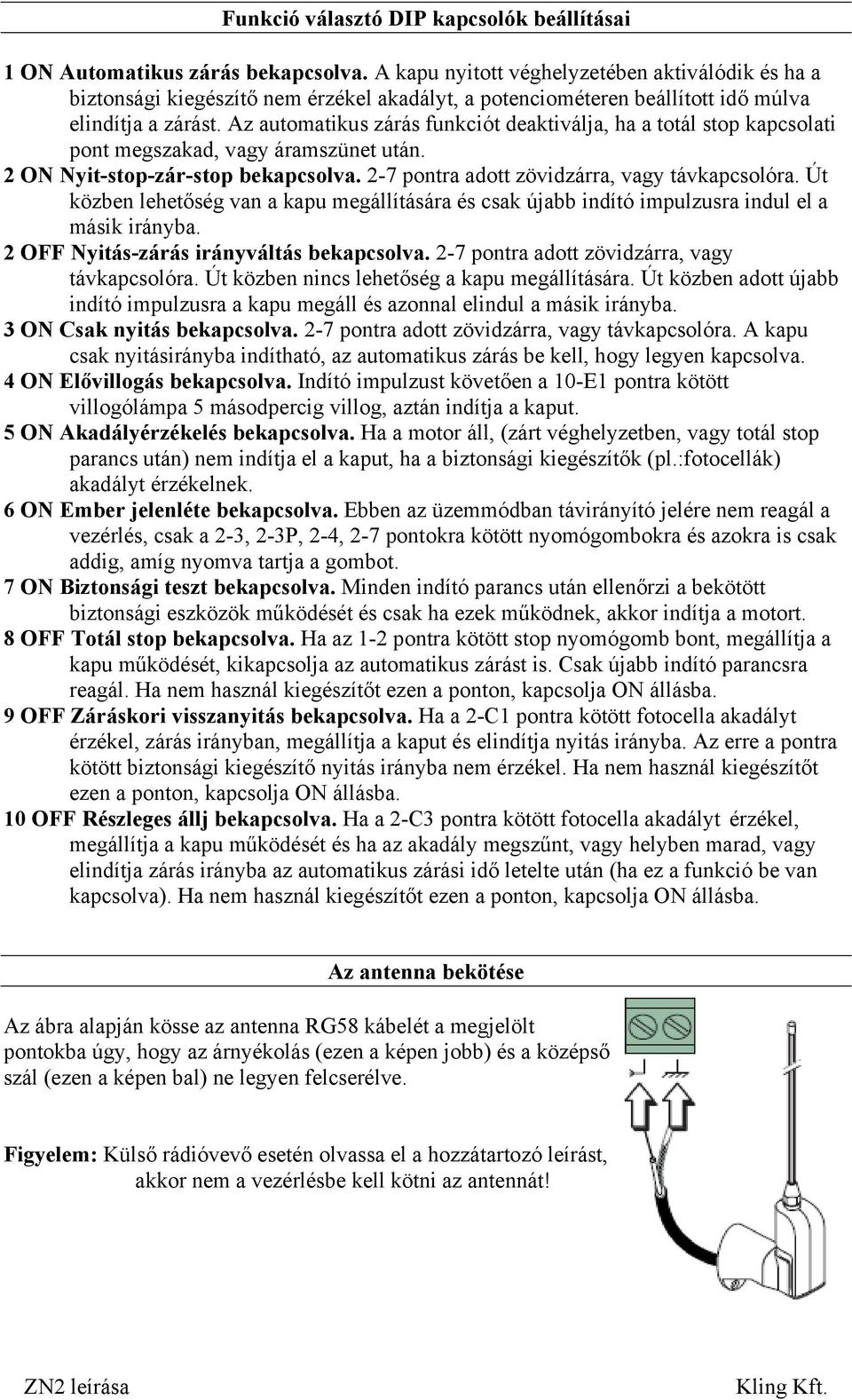

10 Funkció választó DIP kapcsolók beállításai 1 ON Automatikus zárás bekapcsolva. A kapu nyitott véghelyzetében aktiválódik és ha a biztonsági kiegészítő nem érzékel akadályt, a potenciométeren beállított idő múlva elindítja a zárást. Az automatikus zárás funkciót deaktiválja, ha a totál stop kapcsolati pont megszakad, vagy áramszünet után. 2 ON Nyit-stop-zár-stop bekapcsolva. 2-7 pontra adott zövidzárra, vagy távkapcsolóra. Út közben lehetőség van a kapu megállítására és csak újabb indító impulzusra indul el a másik irányba. 2 OFF Nyitás-zárás irányváltás bekapcsolva. 2-7 pontra adott zövidzárra, vagy távkapcsolóra. Út közben nincs lehetőség a kapu megállítására. Út közben adott újabb indító impulzusra a kapu megáll és azonnal elindul a másik irányba. 3 ON Csak nyitás bekapcsolva. 2-7 pontra adott zövidzárra, vagy távkapcsolóra. A kapu csak nyitásirányba indítható, az automatikus zárás be kell, hogy legyen kapcsolva. 4 ON Elővillogás bekapcsolva. Indító impulzust követően a 10-E1 pontra kötött villogólámpa 5 másodpercig villog, aztán indítja a kaput. 5 ON Akadályérzékelés bekapcsolva. Ha a motor áll, (zárt véghelyzetben, vagy totál stop parancs után) nem indítja el a kaput, ha a biztonsági kiegészítők (pl.:fotocellák) akadályt érzékelnek. 6 ON Ember jelenléte bekapcsolva. Ebben az üzemmódban távirányító jelére nem reagál a vezérlés, csak a 2-3, 2-3P, 2-4, 2-7 pontokra kötött nyomógombokra és azokra is csak addig, amíg nyomva tartja a gombot. 7 ON Biztonsági teszt bekapcsolva. Minden indító parancs után ellenőrzi a bekötött biztonsági eszközök működését és csak ha ezek működnek, akkor indítja a motort. 8 OFF Totál stop bekapcsolva. Ha az 1-2 pontra kötött stop nyomógomb bont, megállítja a kapu működését, kikapcsolja az automatikus zárást is. Csak újabb indító parancsra reagál. Ha nem használ kiegészítőt ezen a ponton, kapcsolja ON állásba. 9 OFF Záráskori visszanyitás bekapcsolva. Ha a 2-C1 pontra kötött fotocella akadályt érzékel, zárás irányban, megállítja a kaput és elindítja nyitás irányba. Az erre a pontra kötött biztonsági kiegészítő nyitás irányba nem érzékel. Ha nem használ kiegészítőt ezen a ponton, kapcsolja ON állásba. 10 OFF Részleges állj bekapcsolva. Ha a 2-C3 pontra kötött fotocella akadályt érzékel, megállítja a kapu működését és ha az akadály megszűnt, vagy helyben marad, vagy elindítja zárás irányba az automatikus zárási idő letelte után (ha ez a funkció be van kapcsolva). Ha nem használ kiegészítőt ezen a ponton, kapcsolja ON állásba. Az antenna bekötése Az ábra alapján kösse az antenna RG58 kábelét a megjelölt pontokba úgy, hogy az árnyékolás (ezen a képen jobb) és a középső szál (ezen a képen bal) ne legyen felcserélve. Figyelem: Külső rádióvevő esetén olvassa el a hozzátartozó leírást, akkor nem a vezérlésbe kell kötni az antennát!

11 AF frekvenciakártya beüzemelése Az ábrának megfelelően állítsa be a jumpert a kártyán a távvezérlő típusától függően. Áramtalanítsa a vezérlést és ha használ akkumulátorokat, azokat is kösse le, majd csatlakoztassa a beállított AF kártyát a vezérléshez. Ezután kösse vissza az akkukat és csatlakoztassa ismét a tápfeszültséget. Távirányítók Ugró kódos rendszer, AF43SR vevőkártya való hozzá.

12 A távirányítók beprogramozása Az ábra alapján A LED nyomja le és tartsa villogni nyomva a PROG fog. gombot A PROG gomb folyamatos nyomva tartása mellett nyomja meg a távirányító gombját. A visszajelző LED folyamatosan világítani fog. A távirányító programozása sikeresen megtörtént. Ha egynél több távirányítót akar a rendszerben működtetni, akkor a többi távirányítót a vevő által már ismert távirányítóhoz kell programozni. Olvassa el figyelmesen a távirányítóhoz mellékelt magyar nyelvű leírást, vagy a távirányító csomagolásán levőt. el azokat Az összes információ maximális figyelemmel és ellenőrzéssel lett elkészítve. Mindemellett nem vállalunk felelősséget semmilyen hibáért, vagy kihagyásért. A műszaki változtatások joga fenntartva.
