PRG302E vezérlés sorompóhoz és redőnymozgatóhoz (230 Vac motor) Felhasználói kézikönyv Dátum:

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "PRG302E vezérlés sorompóhoz és redőnymozgatóhoz (230 Vac motor) Felhasználói kézikönyv Dátum: 2010.03.25"

Átírás

1 vezérlés sorompóhoz és redőnymozgatóhoz (230 Vac motor) Felhasználói kézikönyv Dátum:

2 TARTALOMJEGYZÉK FONTOS MEGJEGYZÉSEK... 3 MŰSZAKI ADATOK... 3 ELEKTRONIKUS VEZÉRLÉS... 5 ELEKTRONIKUS CSATLAKOZTATÁS... 6 MUNKAIDŐ PROGRAMOZÁS... 9 FONTOS MEGJEGYZÉSEK RIASZTÁSI ÁLLAPOTOK TÁVVEZÉRLÉS RSQ RÁDIÓ VEVŐ KÁRTYA MŰKÖDÉSI MÓDOK MUNKAIDŐ KEZELÉS CE MEGFELELŐSÉGI TANÚSÍTVÁNY

3 FONTOS MEGJEGYZÉSEK Telepítés előtt figyelmesen olvassa el a kezelési útmutatót. Tanulmányozza át a rendszer működéséhez szükséges biztonsági eszközöket, hogy ezeknek a helyes működését biztosíthassa. A kézikönyv nem említi meg a helyi szabályok által előírt összes biztonsági eszközt, ezért a telepítést végző személy köteles meggyőződni arról, hogy a helyi szabályok által előírt biztonsági eszközök telepítve vannak. Az eszköz csak rendeltetésszerűen használható. Minden jogosulatlan beavatkozás helytelennek, és ennél fogva veszélyesnek számít. A gyártó / forgalmazó nem vállal felelősséget a helytelen használatból eredő károkért. Vásárlástól számítva a telepítőt terheli a felelősség. A kezelési útmutató szakképzett telepítők részére van összeállítva. A telepítést a kezelési útmutató szerint, a helyi szabványoknak és előírásoknak megfelelően kell elvégezni. MŰSZAKI ADATOK Tápellátás Vac 230 Frekvencia Hz 50/60 Teljes teljesítmény felvétel W 600 Névleges áramfelvétel Amp 2,6 Minimum tápkábel keresztmetszet mm² 1 Vezérelhető motorok száma Szám 1 Motor tápfeszültség Vac 230 Maximum motor teljesítmény W 450 Működési hőmérséklet C Bemenetek Tápellátás csatlakozó 230 Vac 50/60 Hz Földelés vezeték Beépített vevő antenna csatlakozó a behelyezhető vevő kártyához Dinamikus gomb bemenet alaphelyzetben nyitott kontaktus NO Nyitás gomb bemenet alaphelyzetben nyitott kontaktus NO Zárás gomb bemenet alaphelyzetben nyitott kontaktus NO 3

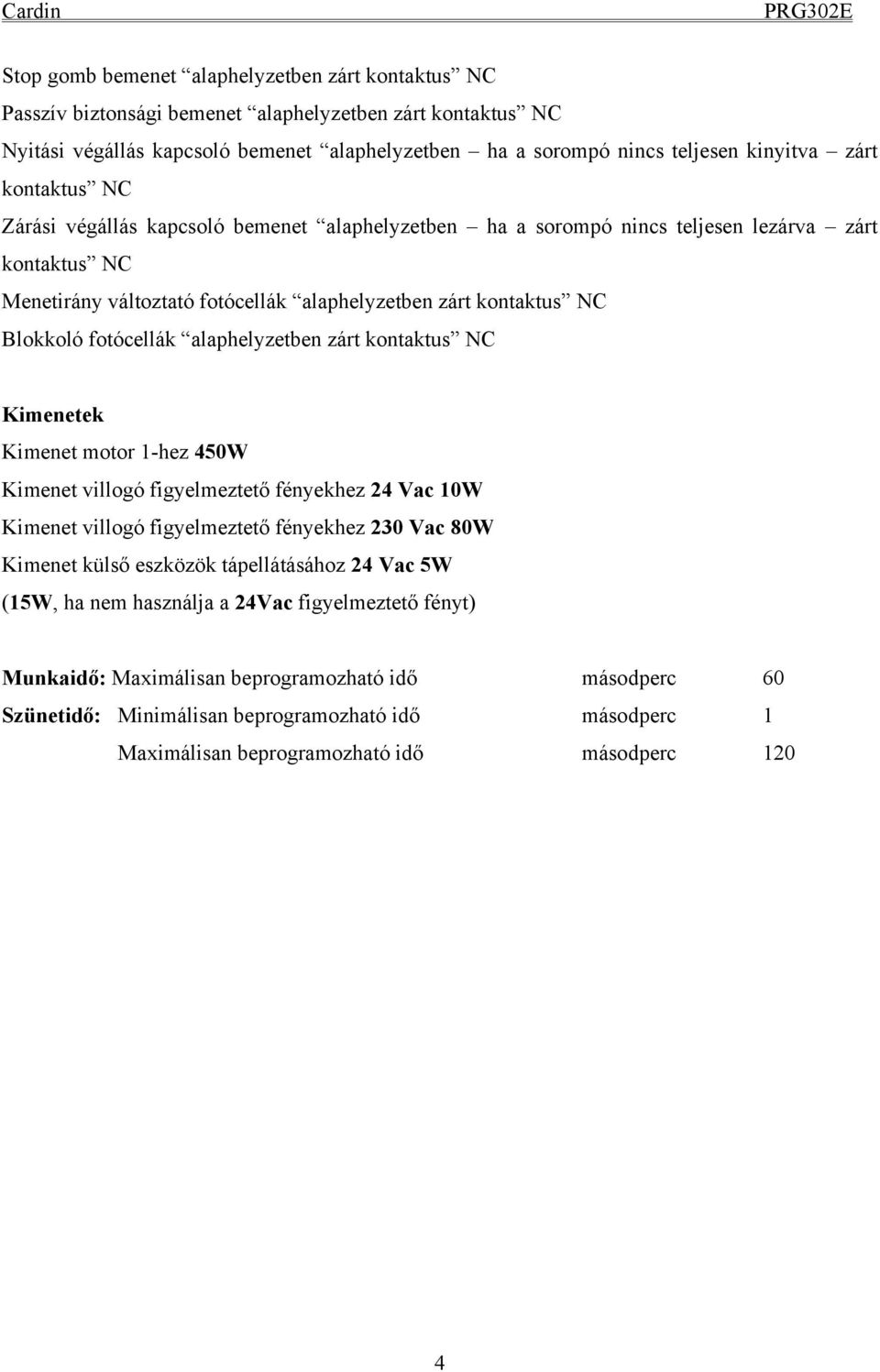

4 Stop gomb bemenet alaphelyzetben zárt kontaktus NC Passzív biztonsági bemenet alaphelyzetben zárt kontaktus NC Nyitási végállás kapcsoló bemenet alaphelyzetben ha a sorompó nincs teljesen kinyitva zárt kontaktus NC Zárási végállás kapcsoló bemenet alaphelyzetben ha a sorompó nincs teljesen lezárva zárt kontaktus NC Menetirány változtató fotócellák alaphelyzetben zárt kontaktus NC Blokkoló fotócellák alaphelyzetben zárt kontaktus NC Kimenetek Kimenet motor 1-hez 450W Kimenet villogó figyelmeztető fényekhez 24 Vac 10W Kimenet villogó figyelmeztető fényekhez 230 Vac 80W Kimenet külső eszközök tápellátásához 24 Vac 5W (15W, ha nem használja a 24Vac figyelmeztető fényt) Munkaidő: Maximálisan beprogramozható idő másodperc 60 Szünetidő: Minimálisan beprogramozható idő másodperc 1 Maximálisan beprogramozható idő másodperc 120 4

5 ELEKTRONIKUS VEZÉRLÉS Jelmagyarázat 1. ábra F1 F2 D1 P1 J1 J2 J3 L1 L2 L3 1A gyors biztosíték 24 Vac áramkör túlterhelés védelme 5A gyors biztosíték 230 Vac áramkör túlterhelés védelme Funkció választó DIP kapcsolók Munkaidő programozó gomb Zárási kontaktus működési mód választó jumper Villogó fényjelzés működési mód választó jumper Második rádiócsatorna használatát választó jumper Tápellátás jelző LED Munkaidő programozását jelző LED Biztonsági LED, stop gomb 5

6 L4 Biztonsági LED, invertáló fotócellák L5 Biztonsági LED, stop fotócellák R1 Rádió vevő kártya csatlakozó MRS Opcionális relé modul csatlakozó (csak kimeneti kontaktusok) ELEKTRONIKUS CSATLAKOZTATÁS Csatlakoztatás előtt győződjön meg arról, hogy a hálózati feszültség és frekvencia megfelel az eszközön feltüntetett értékeknek. Figyelem! Az elektromos hálózat és az eszköz közé telepítsen feszültségmegszakító kapcsolót, legalább 3 mm távolsággal a kontaktusok között. Csatlakoztassa a vezérlő és a biztonsági eszközök vezetékeit. Csatlakoztassa a tápellátás kábelt a vezérléshez. Ne használjon alumínium eres kábeleket; ne forrassza a kábelek végeit a bekötési pontokba; használjon hajlékony több eres T min 85 C jelölésű időjárásálló kábeleket. A kábeleket úgy rögzítse, hogy a vezeték és a szigetelés is stabilan rögzítve legyen. Ahol lehetséges használjon kábel rögzítőt. Csatlakozó kiosztás Motor vezérlő kimenet Zárás Nyitás Közös 4-5 Vezérlés tápellátás 230Vac 6 Tápellátás föld vezeték 7 Motor föld vezeték 8-9 Kimenet figyelmeztető fénynek 230Vac Kimenet figyelmeztető fénynek 24Vac 10W Kimenet külső eszközök tápellátására 24Vac 5W (fotocella, stb.) 14 FTC_I (alaphelyzetben zárt kontaktus NC) Biztonsági és vezérlő eszközök bemenete (a fotócellák jelzése megszakítja a mozgást zárás alatt). A kontaktus nyitása zárás alatt a mozgási irány megfordulását eredményezi. 15 FTC_S (alaphelyzetben zárt kontaktus NC) Biztonsági és felügyeleti eszközök bemenete (stop fotócellák). A kontaktus nyitása minden mozgást megállít, az akadály elhárításáig. A 6

7 fotócellák megnyugodása, és a szünetidő letelte után (amennyiben be van állítva az automatikus visszazárás) a mozgás folytatódik a végállás eléréséig. 16 TD (alaphelyzetben nyitott kontaktus NO) dinamikus gomb (nyitás / stop / zárás / stop vagy nyitás / zárás beállítás esetén menetirány változtatás csak zárás folyamán történik) 17 Közös pont minden kimenethez és bemenethez 18 FCA (alaphelyzetben ha a sorompó nincs teljesen kinyitva zárt kontaktus NC): a nyitási végállás kapcsoló benyomásakor (a sorompó teljesen kinyit) lesz NO kontaktus a bemeneten. 19 FCC (alaphelyzetben ha a sorompó nincs teljesen bezárva zárt kontaktus NC): a zárási végállás kapcsoló benyomásakor (a sorompó teljesen bezár) lesz NO kontaktus a bemeneten. 20 Közös pont minden kimenethez és bemenethez BSP (alaphelyzetben zárt kontaktus NC) passzív biztonsági bemenet A kontaktus nyitása a vezérlés tápellátását szakítja meg. A záró kontaktus terhelhetősége legalább 30 Vdc 100 ma legyen. Ez a bemenet a megszokottakon kívül egy további biztonsági bemenetet jelent. Figyelmeztetés: Ez a bemenet nem lehet párhuzamosan kötve az FTCI és FTCS bemenetekkel, és nem lehet közös COM vezetékük sem. A helyi előírásoknak és szabványoknak megfelelően sorba köthető a szükséghelyzeti eszközökkel Közös pont minden kimenethez és bemenethez 25 TB (alaphelyzetben zárt kontaktus) stop gomb bemenet. 26 TC (alaphelyzetben nyitott kontaktus) Zárás gomb bemenet 27 TA (alaphelyzetben nyitott kontaktus) Nyitás gomb bemenet 28 Rádióvevő antenna árnyékolás csatlakozó 29 Csatlakozó a rádióvevő antennához; csatlakoztasson egy 17cm hosszú merev vezetéket vagy egy ANS400 külső antennát. A csatlakoztatásához használjon RG58 koaxiális kábelt (50Ω impedanciával). Megjegyzés: MINDEN HASZNÁLATON KÍVÜLI ALAPHELYZETBEN ZÁRT KONTAKTUST KÖZÖS PONTHOZ KELL HIDALNI. Opcionális relé modul az MRS csatlakozóba (kód: YPR302SR2) Ezen opcionális modul behelyezésével a vezérlés három csatlakoztatott biztonsági és vezérlő eszköz állapotáról képes információt továbbítani, kontaktusok formájában: - Nyitási végállás kapcsoló állapota (NO kontaktus) POS.FCA 7

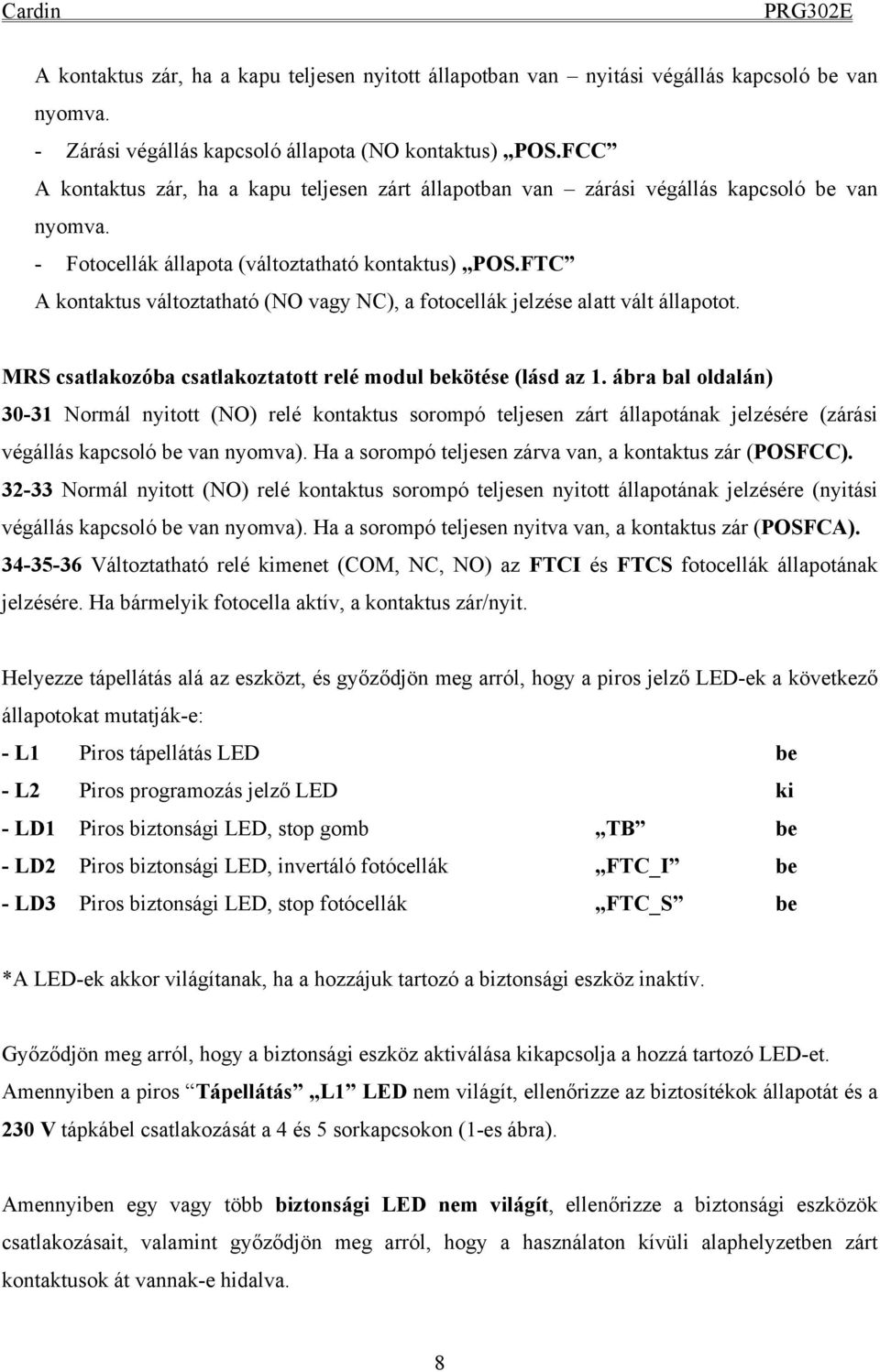

8 A kontaktus zár, ha a kapu teljesen nyitott állapotban van nyitási végállás kapcsoló be van nyomva. - Zárási végállás kapcsoló állapota (NO kontaktus) POS.FCC A kontaktus zár, ha a kapu teljesen zárt állapotban van zárási végállás kapcsoló be van nyomva. - Fotocellák állapota (változtatható kontaktus) POS.FTC A kontaktus változtatható (NO vagy NC), a fotocellák jelzése alatt vált állapotot. MRS csatlakozóba csatlakoztatott relé modul bekötése (lásd az 1. ábra bal oldalán) Normál nyitott (NO) relé kontaktus sorompó teljesen zárt állapotának jelzésére (zárási végállás kapcsoló be van nyomva). Ha a sorompó teljesen zárva van, a kontaktus zár (POSFCC) Normál nyitott (NO) relé kontaktus sorompó teljesen nyitott állapotának jelzésére (nyitási végállás kapcsoló be van nyomva). Ha a sorompó teljesen nyitva van, a kontaktus zár (POSFCA) Változtatható relé kimenet (COM, NC, NO) az FTCI és FTCS fotocellák állapotának jelzésére. Ha bármelyik fotocella aktív, a kontaktus zár/nyit. Helyezze tápellátás alá az eszközt, és győződjön meg arról, hogy a piros jelző LED-ek a következő állapotokat mutatják-e: - L1 Piros tápellátás LED be - L2 Piros programozás jelző LED ki - LD1 Piros biztonsági LED, stop gomb TB be - LD2 Piros biztonsági LED, invertáló fotócellák FTC_I be - LD3 Piros biztonsági LED, stop fotócellák FTC_S be *A LED-ek akkor világítanak, ha a hozzájuk tartozó a biztonsági eszköz inaktív. Győződjön meg arról, hogy a biztonsági eszköz aktiválása kikapcsolja a hozzá tartozó LED-et. Amennyiben a piros Tápellátás L1 LED nem világít, ellenőrizze az biztosítékok állapotát és a 230 V tápkábel csatlakozását a 4 és 5 sorkapcsokon (1-es ábra). Amennyiben egy vagy több biztonsági LED nem világít, ellenőrizze a biztonsági eszközök csatlakozásait, valamint győződjön meg arról, hogy a használaton kívüli alaphelyzetben zárt kontaktusok át vannak-e hidalva. 8

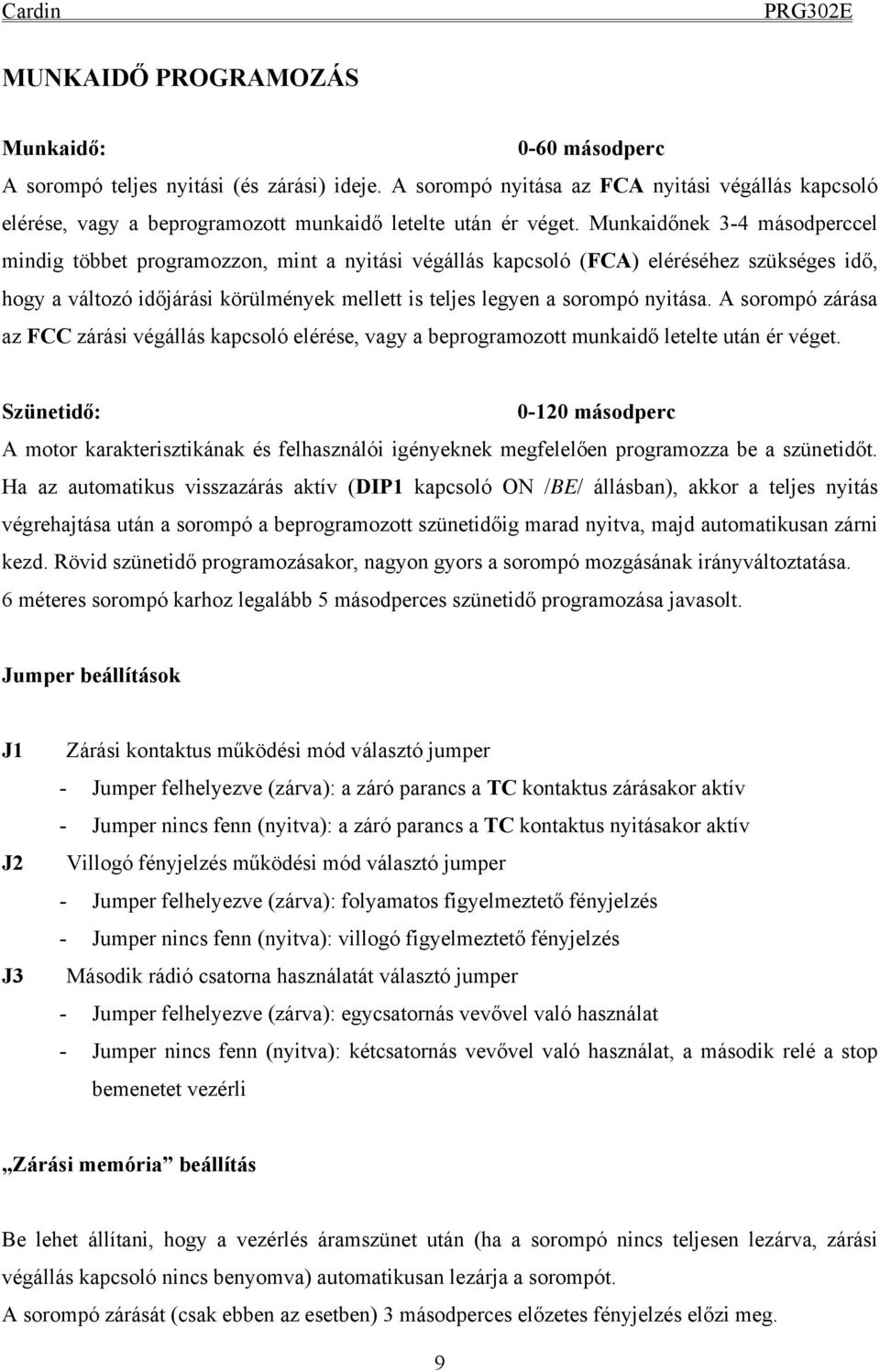

9 MUNKAIDŐ PROGRAMOZÁS Munkaidő: 0-60 másodperc A sorompó teljes nyitási (és zárási) ideje. A sorompó nyitása az FCA nyitási végállás kapcsoló elérése, vagy a beprogramozott munkaidő letelte után ér véget. Munkaidőnek 3-4 másodperccel mindig többet programozzon, mint a nyitási végállás kapcsoló (FCA) eléréséhez szükséges idő, hogy a változó időjárási körülmények mellett is teljes legyen a sorompó nyitása. A sorompó zárása az FCC zárási végállás kapcsoló elérése, vagy a beprogramozott munkaidő letelte után ér véget. Szünetidő: másodperc A motor karakterisztikának és felhasználói igényeknek megfelelően programozza be a szünetidőt. Ha az automatikus visszazárás aktív (DIP1 kapcsoló ON /BE/ állásban), akkor a teljes nyitás végrehajtása után a sorompó a beprogramozott szünetidőig marad nyitva, majd automatikusan zárni kezd. Rövid szünetidő programozásakor, nagyon gyors a sorompó mozgásának irányváltoztatása. 6 méteres sorompó karhoz legalább 5 másodperces szünetidő programozása javasolt. Jumper beállítások J1 J2 J3 Zárási kontaktus működési mód választó jumper - Jumper felhelyezve (zárva): a záró parancs a TC kontaktus zárásakor aktív - Jumper nincs fenn (nyitva): a záró parancs a TC kontaktus nyitásakor aktív Villogó fényjelzés működési mód választó jumper - Jumper felhelyezve (zárva): folyamatos figyelmeztető fényjelzés - Jumper nincs fenn (nyitva): villogó figyelmeztető fényjelzés Második rádió csatorna használatát választó jumper - Jumper felhelyezve (zárva): egycsatornás vevővel való használat - Jumper nincs fenn (nyitva): kétcsatornás vevővel való használat, a második relé a stop bemenetet vezérli Zárási memória beállítás Be lehet állítani, hogy a vezérlés áramszünet után (ha a sorompó nincs teljesen lezárva, zárási végállás kapcsoló nincs benyomva) automatikusan lezárja a sorompót. A sorompó zárását (csak ebben az esetben) 3 másodperces előzetes fényjelzés előzi meg. 9

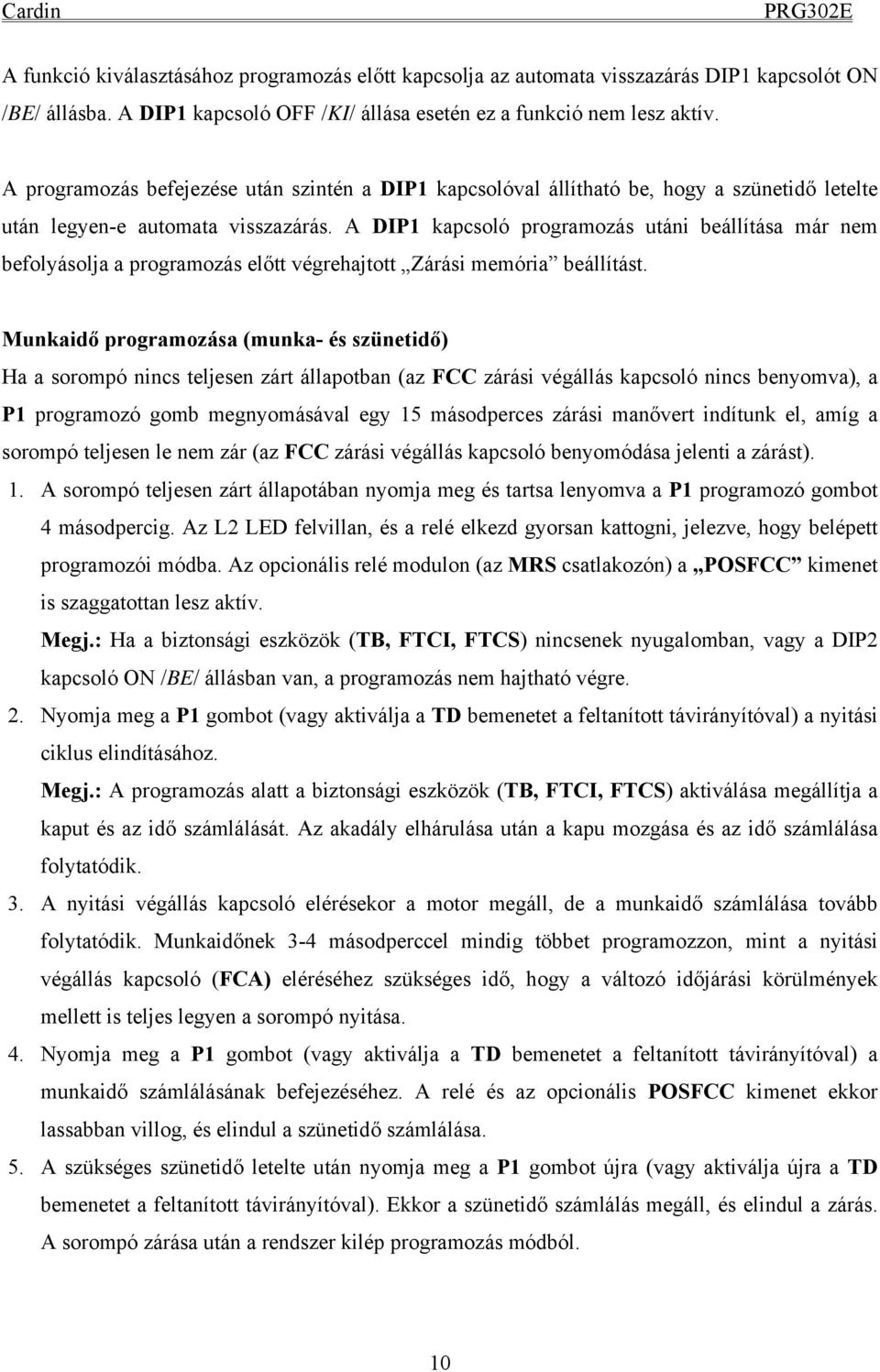

10 A funkció kiválasztásához programozás előtt kapcsolja az automata visszazárás DIP1 kapcsolót ON /BE/ állásba. A DIP1 kapcsoló OFF /KI/ állása esetén ez a funkció nem lesz aktív. A programozás befejezése után szintén a DIP1 kapcsolóval állítható be, hogy a szünetidő letelte után legyen-e automata visszazárás. A DIP1 kapcsoló programozás utáni beállítása már nem befolyásolja a programozás előtt végrehajtott Zárási memória beállítást. Munkaidő programozása (munka- és szünetidő) Ha a sorompó nincs teljesen zárt állapotban (az FCC zárási végállás kapcsoló nincs benyomva), a P1 programozó gomb megnyomásával egy 15 másodperces zárási manővert indítunk el, amíg a sorompó teljesen le nem zár (az FCC zárási végállás kapcsoló benyomódása jelenti a zárást). 1. A sorompó teljesen zárt állapotában nyomja meg és tartsa lenyomva a P1 programozó gombot 4 másodpercig. Az L2 LED felvillan, és a relé elkezd gyorsan kattogni, jelezve, hogy belépett programozói módba. Az opcionális relé modulon (az MRS csatlakozón) a POSFCC kimenet is szaggatottan lesz aktív. Megj.: Ha a biztonsági eszközök (TB, FTCI, FTCS) nincsenek nyugalomban, vagy a DIP2 kapcsoló ON /BE/ állásban van, a programozás nem hajtható végre. 2. Nyomja meg a P1 gombot (vagy aktiválja a TD bemenetet a feltanított távirányítóval) a nyitási ciklus elindításához. Megj.: A programozás alatt a biztonsági eszközök (TB, FTCI, FTCS) aktiválása megállítja a kaput és az idő számlálását. Az akadály elhárulása után a kapu mozgása és az idő számlálása folytatódik. 3. A nyitási végállás kapcsoló elérésekor a motor megáll, de a munkaidő számlálása tovább folytatódik. Munkaidőnek 3-4 másodperccel mindig többet programozzon, mint a nyitási végállás kapcsoló (FCA) eléréséhez szükséges idő, hogy a változó időjárási körülmények mellett is teljes legyen a sorompó nyitása. 4. Nyomja meg a P1 gombot (vagy aktiválja a TD bemenetet a feltanított távirányítóval) a munkaidő számlálásának befejezéséhez. A relé és az opcionális POSFCC kimenet ekkor lassabban villog, és elindul a szünetidő számlálása. 5. A szükséges szünetidő letelte után nyomja meg a P1 gombot újra (vagy aktiválja újra a TD bemenetet a feltanított távirányítóval). Ekkor a szünetidő számlálás megáll, és elindul a zárás. A sorompó zárása után a rendszer kilép programozás módból. 10

11 FONTOS MEGJEGYZÉSEK Az egység bekapcsolása után, ha a nyitási végállás kapcsoló be van nyomva és az automatikus visszazárás funkció aktív, a zárás a szünetidő letelte után történik meg. Az egység bekapcsolása után, ha a sorompó nincs teljesen lezárva (zárási végállás kapcsoló nincs benyomva), a vezérlés csak nyitási parancsot fogad el, záró parancsot nem. Az egyedüli kivétel, ha a kapu teljesen nyitott (nyitási végállás kapcsoló be van nyomva), vagy beállított zárási memória esetén. A vezérlés nem veszi figyelembe az FCC zárási végállás kapcsoló állapotát, hanem teljes nyitást hajt végre. A sorompó teljesen nyitott állásában az FTCI vagy TA bemenetek aktiválása újraindítja a szünetidő számlálását. RIASZTÁSI ÁLLAPOTOK 1) Az EEPROM-ról betöltött adatok hibásak Ha az adat beolvasás az EEPROM memóriából hibás, a POSFCC kimenet az opcionális relé modulon szaggatottan jelez: a rendszer blokkolásra kerül. A probléma megoldásához lépjen be a programozási módba, és programozza újra a rendszert. Amennyiben a probléma ezek után is fennáll, a hibát az EEPROM modul idézi elő (hibás memorizálás). Áramtalanítsa a rendszert, néhány perc elteltével helyezze újra áram alá, és programozza újra a rendszert. Ha ezek után is fennáll a hiba, lépjen kapcsolatba a forgalmazóval. 2) Mindkét végállás kapcsoló egyszerre jelez A relé lassan kattogni kezd a vezérlésben, a rendszer blokkolásra kerül. A figyelmeztető lámpa felváltva 3 másodpercig bekapcsol, majd 3 másodpercig kikapcsol. A probléma csak a végállás kapcsolók csatlakozásainak ellenőrzésével oldható meg. A végállás kapcsolók helyreállítása után a hibajelzés kikapcsol. TÁVVEZÉRLÉS 2 csatornás rádió vevő készülék behelyezésével dinamikus parancs adható ki a vezérlésnek, és a stop bemenet vezérlésére is lehetőség nyílik. Normál RSQ Cardin rádió vevő kártya csatlakoztatható az R1 interfészre (lásd 1-es ábra). Két csatorna használatára van lehetőség, a rádió 11

12 vevő első reléje a dinamikus parancsot vezérli (TD), a másik pedig a stop bemenetet (TB). A DIP3 kapcsolóval választhatja ki, hogy a dinamikus bemenet vezérlése nyit-zár vagy nyit-stop-zár-stop módban működjön. A második rádió csatorna (stop bemenet vezérlése) használatához vegye le a J3 jumpert. Egy csatornás Cardin vevő használata esetén mindig legyen felhelyezve a J3 jumper. Azt, hogy melyik távirányító gomb, melyik vevő relét vezérelje, a rádió vevőn levő jumperekkel állíthatja be. Részletes információt a következő részben talál. RSQ RÁDIÓ VEVŐ KÁRTYA Memória modul A modul kivehető, nem felejtő EEPROM memóriamodul. Ez tárolja a távirányítókódokat, 300 felhasználói kód tárolására alkalmas (300 távirányító gomb). A kódok a modulból áramszünet esetén sem törlődnek ki. Első memorizálás előtt törölje a modul teljes tartalmát. FIGYELEM! Amennyiben a vezérlés károsodott és cserére szorul, a memóriamodul kivehető és áthelyezhető az új vezérlésbe. Így nem kell újra feltanítani a távirányítókat. Győződjön meg arról, hogy a memóriamodult helyesen helyezte vissza. "L1" jelző LED: Gyors villogás: Lassú villogás: Folyamatos világítás: kód törlése kód memorizálása memória megtelt. 12

13 A) Távirányító csatorna memorizálása 1. Nyomja meg és tartsa benyomva a MEMO gombot: az "L1" LED lassan villog. 2. Aktiválja a memorizálni kívánt távirányító csatorna gombot. 3. Tartsa továbbra is benyomva a MEMO gombot, minimális szünet után az "L1" LED tovább folytatja a villogást. 4. Aktiválja újból a feltanítandó távirányító gombot (ugyanazt a távirányítót, ugyanazt a csatorna gombot; ellenkező esetben a memorizálás sikertelenül megszakad). 5. Memorizálás vége: Az "L1" LED 2 másodpercig folyamatosan világít, ezzel jelezve, hogy a távirányító csatorna gomb sikeresen memorizálva van. Utána elalszik. Megjegyzés: Nem lehet memorizálni egy olyan távirányító csatorna gombot, melyet a memóriaegység már tartalmaz: ebben az esetben a 2. lépésben leírt távirányító aktiváláskor a LED elalszik. A memorizálás csak a MEMO gomb elengedése után folytatható. Amennyiben a távirányító gomb első megnyomása után 15 másodpercig nem aktiválja a távirányítót másodszor is, a memorizálás sikertelenül megszakad. B) Távirányító csatorna törlése 1. Nyomja meg és tartsa megnyomva a DEL gombot: az "L1" LED gyorsan villog. 2. Aktiválja a törölni kívánt távirányító csatorna gombot. 3. Az L1 LED 2 másodpercig folyamatosan világít, ezzel jelezve, hogy a távirányító csatorna gombot sikeresen törölte. Utána elalszik. Megjegyzés: Amennyiben a memória nem tartalmazza a törölni kívánt távirányító kódját, a LED a törölni kívánt távirányító csatorna gomb megnyomása után elalszik. A törlés csak a DEL gomb elengedése után folytatható. A memorizálási és törlési eljárások folyamán egyaránt igaz, hogy a MEMO és DEL gomb felengedése a művelet vége előtt, a tanítási / törlési folyamat megszakítását eredményezi. C) Az összes távirányító csatorna törlése 1. Tartsa mindkét gombot (MEMO+DEL) lenyomva legalább 8 másodpercig. 2. Az "L1" LED törlés első felében nem világít, 4 másodperc után folyamatosan világít. 3. Az L1 LED a törlési folyamat végén elalszik. 13

14 Megjegyzés: Amikor a memória majdnem megtelt, a rendszernek a parancs megkapásától számított akár 1 másodpercnyi időre is szüksége lehet arra, hogy azonosítsa a távirányító kódját. Ha az L1 LED folyamatosan jelez a memória megtelt. Újabb távirányító memorizálásához el kell távolítani egy másik távirányító kódját. D) Csatorna memorizálása rádión keresztül A memorizálás rádión keresztül is történhet (a vezérlő doboz felnyitása nélkül), de csak akkor, a REMOTE MEMO jumper fel van helyezve 1) Győződjön meg arról, hogy a REMOTE MEMO jumper fel van helyezve. 2) Egy olyan távirányítón, amelynek legalább egy csatornája (A, B, C vagy D) már memorizálva van, nyomja be egy tűvel a középen levő gombot, az ábrán látható módon. Megj: A távirányító gomb benyomásakor az adó hatótávolságában levő összes hasonló rádióvevővel rendelkező vezérlés (melyekben a megnyomott távirányító legalább egy csatornája memorizálva van, és a REMOTE MEMO jumper fel van helyezve) aktiválja a zümmert. 3) A zümmer aktiválása után egyből nyomja meg az egyik feltanított csatorna gombot a már korábban feltanított távirányítón. Azok a vezérlőegységek, melyek nem tartalmazzák az adott csatorna kódot (távirányító gombot) 5 másodperces folyamatos hangjelzést adnak, ezután nyugalmi állapotba kerülnek. Azok a vezérlőegységek, melyek tartalmazzák az adott csatorna kódot (távirányító gombot), egy másodperces hangjelzést adnak, majd belépnek a rádiós tanítás módba. 4) Nyomja meg a kiválasztott gombot a memorizálni kívánt távirányítón, a vevő két 0,5 másodperces hangjelzést ad, ezután kész egy újabb csatorna memorizálására. 5) A rádiós tanításból való kilépéshez várjon 3 másodpercet (ez idő alatt ne nyomjon meg gombot). A vezérlőegység 5 másodperces folyamatos hangjelzést ad, és kilép rádiós tanítás módból. A feltanított távirányító csatornák csak ezután használhatók. Megjegyzés: Ha a memória megtelt, a vevő 10 rövid hangjelzést ad és automatikusan kilép a rádiós tanítás módból. Az L1 LED bekapcsolva marad. Ugyanez a hangjelzés következik be mindegyik alkalommal, amikor megtelt memória mellett próbálja meg a rádiós tanítás módba való belépést. E) 433 MHZ modul antenna csatlakoztatása 14

15 A vevőmodul saját antennájával kerül kiszállításra, mely egy 170 mm hosszúságú merev vezeték. Nagyobb vételi távolságra alkalmazható az ANS 400 hangolt antenna, maximum 15 méter hosszúságú RG58 koaxiális kábellel (50Ω impedancia). MŰKÖDÉSI MÓDOK DIP-kapcsoló beállítások (D1) DIP 1: On /Be/ automatikus visszazárás bekapcsolva Off /Ki/ automatikus visszazárás kikapcsolva DIP 2: On /Be/ manuális működési mód bekapcsolva Off /Ki/ manuális működési mód kikapcsolva DIP 3: On /Be/ TD bemenet (távirányító) vezérlése: nyit-zár. Mozgási irány változtatás csak zárás alatt történik. Off /Ki/ TD bemenet (távirányító) vezérlése: nyit-stop-zár-stop. 1) Automata Az automatikus visszazárás (DIP 1) bekapcsolásával választható. Teljesen zárt állapotban a nyitási és dinamikus parancs teljes mozgási ciklust kezd el, melynek végén a sorompó automatikusan visszazáródik. Az automatikus visszazárás a beprogramozott szünetidő elteltével indul el. A szünet idő számlálása a nyitás befejezésekor, vagy közvetlenül a fotócellák aktiválása után indul (a fotócellák aktiválása újraindítja a szünet idő számlálását). A stop gomb megnyomása a szünetidő alatt kikapcsolja az automatikus visszazárást. 2) Félautomata Az automatikus visszazárás (DIP 1) kikapcsolásával választható. A működési ciklus külön nyitási és zárási parancsokkal irányítható. Amikor a kapu eléri a teljesen nyitott állást, zárás előtt a rendszer megvárja, amíg zárási parancsot kap a vezérlő gombról vagy távirányítóról. 3) Manuális működtetés A manuális működési mód (DIP 2) bekapcsolásával választható. A kapu mozgatása csak folyamatos nyitás (TA) vagy zárás (TC) paranccsal lehetséges. Ha a nyitás vagy zárás parancs nem aktív, a kapu mozgása megáll. A dinamikus nyitásnak (TD, távirányító) nincs hatása a működésre. 15

16 MUNKAIDŐ KEZELÉS A munkaidő számlálás lehetővé teszi a sorompó pozíciójának vezérlését. A következőket azonban figyelembe kell venni: 1) Az időjárási és mechanikus viszonyoknak megfelelően a rendszer változhat. Ha a rendszer programozásakor nem hagy plusz időt a munkaidőre, akkor előfordulhat, hogy a kapu nem végez teljes mozgást (a kapu nem nyílik ki teljesen vagy nyitva marad). Ennek elkerülése miatt a következőket teheti: - a programozás alatt hagyjon egy kis plusz időt a mozgásra a nyitási végállás kapcsoló elérése után (maximum 4 másodpercet). - a vezérlés automatikusan 3 másodperces növelést engedélyez, hogy a mozgás alatti irányváltoztatások ne okozzanak problémát. 2) Áramszünet alatt a vezérlés elveszíti a kapu teljesen zárt pozícióját, csak akkor tudja azt, ha valamelyik végállás kapcsoló be van nyomva. Ha egyik végállás kapcsoló sincs benyomva, úgy feltételezi, hogy teljesen zárt állapotban van és csak nyitási parancsot fogad el. 16

17 CE MEGFELELŐSÉGI TANÚSÍTVÁNY 17
