Hercules SH A típusú vezérléssel FIGYELEM!

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Hercules SH50230204A típusú vezérléssel FIGYELEM!"

Átírás

1 Hercules SH A típusú vezérléssel FIGYELEM! Ez a kézikönyv kizárólag a szakszerelő részére készült. A készülék telepítését szerelő szakemberrel végeztesse. A telepítő szerepe tovább tájékoztatni a felhasználót arról, hogyan kell 1

2 használni az eszközt, a lehetséges kockázatokat, és arról, hogy szükség elvégzéséhez rendszeres karbantartást igényel. Szerelést szakember végezheti, aki ismeri a hatályban lévő érvényes szabványokat, automata kapurendszerek beüzemelésénél. Főbb irányelvvel összhangban 89/392, valamint a EN és EN szabványokat figyelembe ill. az aktuális szabványokat. A csak eredeti gyári alkatrészek beüzemelésére vállal garanciát a gyártó! A Stagnoli nem vállal felelősséget vagy kötelezettséget okozott károk miatt, a nem eredeti alkatrészek használatából eredendő hibákért! A készülék telepítésénél esetleges javításánál feszültségmentes állapotban végezze a szerelést! Ne használja a készüléket nedves, vizes környezetben. Nagy figyelmet kell a biztonsági eszközök telepítésére és beüzemelésre fordítani! Gondoskodjon a készülék feszültségmentesítéséről (főkapcsoló). A karbantartási műveleteket, javításokat szakemberrel végeztesse! A garancia csak szakszerű telepítés és rendeltetésszerű használat esetén érvényesíthető! A karbantartási munkákat, illetve a berendezés telepítését szakképzett személy végezheti. Műszaki leírás és kapcsolási rajzok A Stagnoli SH2100-as készülék úszó-, tolókapuk motoros mozgatására alkalmas, mely 230V-os hálózati feszültségről üzemel. Fogaskerék meghajtással kialakítva 450N erőhatárig. 2

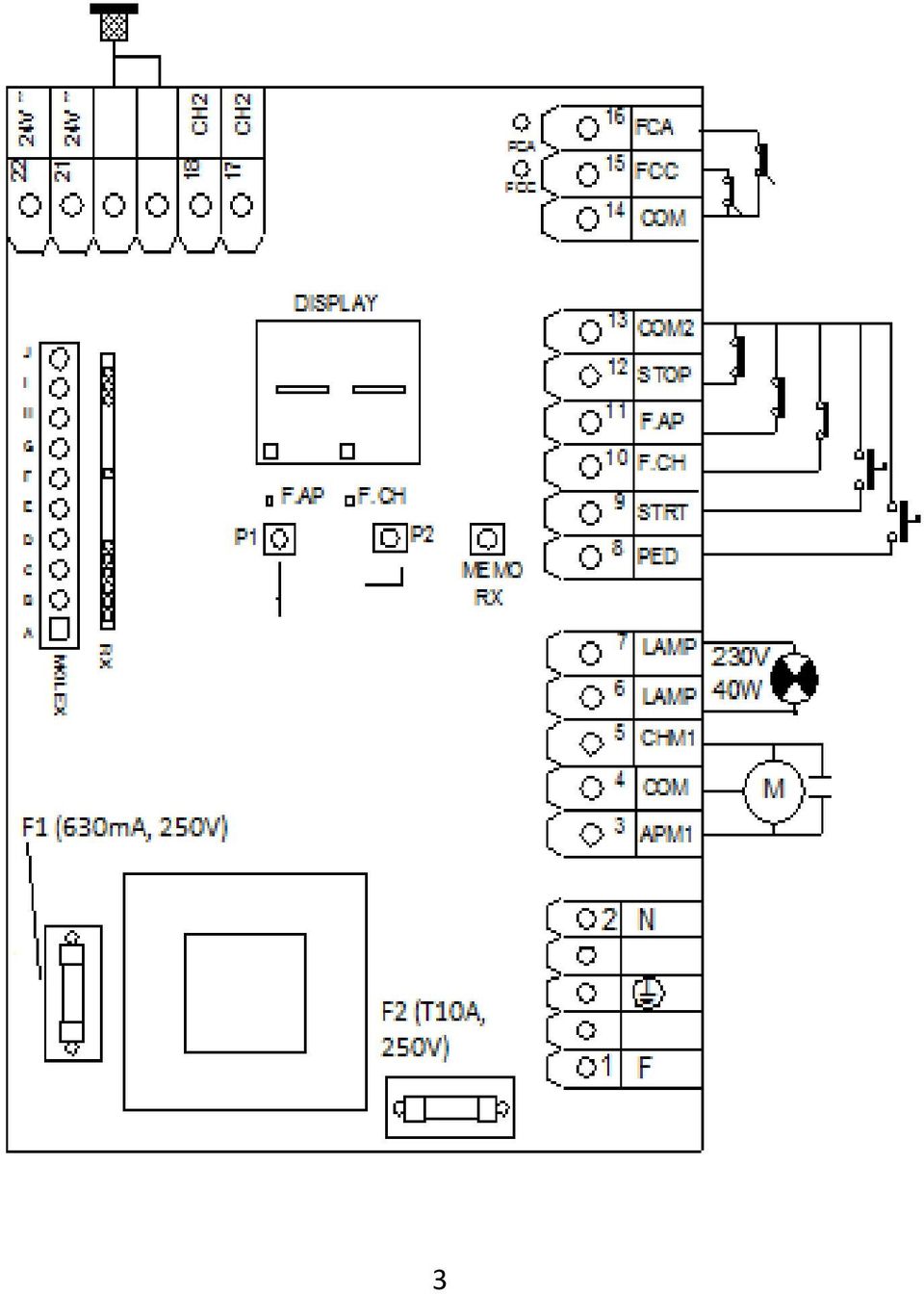

3 3

4 Elektromos csatlakozás HÁLÓZATI BEMENET 1. F Fázis 230 V AC Földelés 2. N Nulla 230 V AC 3. MOTOR KIMENET 4. APM Nyitási fázis motorhoz (230V AC) 5. COM Közös pont motorhoz (230V AC) 6. APM1 Zárási fázis motorhoz (230V AC) LÁMPA KIMENET 7. LMP Villogó lámpa 230 V/40 W 8. LMP Villogó lámpa 230 V/40 W VEZÉRLŐ BEMENETEK 9. PED Kiskapu/gyalogos nyitás, záró impulzus (NO) 10. STRT Teljes nyitás, nyitási/zárási parancs, záró impulzus (NO) 11. F.CH Biztonsági fotocella,záráskor aktív (NC) 12. F.AP Biztonsági fotocella,nyitáskor aktív (NC) 13. STOP Stop bemenet (NC) 14. COM2 Közös pont bemenetekhez (8-12-ig) VÉGÁLLÁS BEMENETEK 15. COM Közös pont végállás kapcsolóhoz 16. F.C.C. Zárási végállás kapcsoló (No) 17. F.C.O Nyitási végállás kapcsoló (NO) 18. RÁDIÓ VEVŐ KIMENET 19. Relé záró érintkező 2. csatorna kimenet (potenciálmentes) 20. Relé záró érintkező 2. csatorna kimenet (potenciálmentes) ANTENNA 21. Árnyékolás, bemenet 22. Meleg pont, jel bemenet KIMENET V AC 10W Kiegészítő eszközöknek tápellátás V AC 10W Kiegészítő eszközöknek tápellátás 4

5 Rádióvevő kártya csatlakozás (MOLEX jelen esetben Fix kódos) A. Vevő 1. csatorna bemenet (nyitási/zárási bemenettel párhuzamos) B. Vevő 1. csatorna bemenet (nyitási/zárási bemenettel párhuzamos) C. Vevő 2. bemenet D. Vevő 2. bemenet E. Nem használt F. Nem használt G. Vevő áramellátása: + 24 V dc H. Vevő áramellátása: - 24 V dc I. Föld bemenet (árnyékolás) J. Jel bemenet (melegpont) F2: Fő áram biztosítéka 230V AC (T 10 A, 250 V) F1: Kiegészítők biztosítéka gyengeáram 24V AC (T 0,630 ma, 250 V) FIGYELEM! A fel nem használt záró érintkezőt (NC) rövidre kell zárni. A fel nem használt, normál állapotban nyitott érintkezőt szabadon kell hagyni. KIJELZŐ Kijelzi a készülék funkció paramétereit programozáskor és az állapotokat működéskor. OP : kapunyitás helyzet CL : kapuzárás helyzet TC : automata zárási idő jelzése Amennyiben nyitáskor a fotocella működésbe lép, egy pont jelenik meg a kijelző bal alsó részén. Amennyiben záráskor a fotocella működésbe lép, egy pont jelenik meg a kijelző középső részén. 5

6 Amennyiben a STOP gombot megnyomja, a kijelző alsó részén lévő mindkét pont villogni kezd. A kapu zárásakor egy szaggatott vonal (- -) jelenik meg. NYOMÓGOMBOK - P2 enter : láthatóvá válik a menüsor - P1 fel le : paraméter módosító gomb JELZŐ LED (lámpa) FCA végállás helyzet: amikor működésbe lép a végállás kapcsoló, nem világít FCC végállás helyzet: amikor működésbe lép a végállás kapcsoló, nem világít BEMENETEK ÉS KIMENETEK MEGHATÁROZÁSAI Áramellátás feszültsége: 230 V AC/50 Hz Motorfeszültsége, teljesítménye: 230 V AC/50 Hz max. 750 W Villogó kimenet: 230 V AC max.40 W Végállás bemenet: A vezérlő egység tanításához és vezérléséhez szükséges a használata. Nyitás/Zárás bemenet (STRT): A kapu nyitásának és zárásának vezérlését teszi lehetővé a D paramétertől függően. 6

7 Kiskapu-gyalogos bemenet (PED): A kapu részleges nyitását teszi lehetővé. Záráskor aktív fotocella bemenet (F.CH): Ha zárás közben akadályt érzékel, megszakítja a mozgást. Nyitáskor aktív fotocella bemenet (F.CA): Ha nyitás közben akadályt érzékel,megszakítja a mozgást. Stop bemenet (STOP): A Stop bemenet megszakításával, minden lehetséges folyamat és minden indítási utasítás hatástalan. A kapu mozgása közben a Stop utasítás a kapu azonnali megállását okozza. A szünetidő közben kiadott Stop utasítás hatására a működési folyamat megszakad egy újabb zárási utasítás kiadásáig. Kiegészítő kimenet: 24 V 10 W: A kiegészítő egységek árammal való ellátását teszi lehetővé. Antenna bemenet: A rádióvételt növeli antenna kiegészítésével. Vevő csatlakozó (Molex): Egy kétcsatornás vevő csatlakozását teszi lehetővé az első csatornához, amely a nyitási/zárási bemenethez van csatlakoztatva, továbbá a második csatornának a as csatlakozókhoz való csatlakozását is lehetővé teszi (CH2). FUNKCIÓ MÓDOK PROGRAMOZÁSA A funkciókat tartalmazó menüt úgy érheti el, hogy a P2 gombot folyamatosan nyomja (5 sec), míg az első paraméter megjelenik. Menübe lépés feltétele a kapu zárva legyen.(- - jelzi). A P2 gomb további nyomásával a menüpontok között válthat. A P1 gomb megnyomásával tud paramétert váltani. 7

8 FUNKCIÓ MENÜ C. Automata zárás : automatikusan beállított idő után bezár Kikapcsolva:0 Engedélyezett:1=5 mp 2=10 mp 3=15 mp 4=20 mp 5=25 mp 6=30 mp 7=40 mp 8=80 mp 9=120 mp D. Start parancs (STRT): Működtetés módja impulzusra Nyitási/stop/zárási parancs=0 E. Lassítás: Lassítási sebesség 0=lassítás kikapcsolva (0%) 1=10 % 2=20 % 3=30 % 8 Nyitási/zárási parancs=1 F. Elektromos fékezés: Megállás előtt a motort fékezi 0=elektromos fékezés kikapcsolva 1=elektromos fékezés bekapcsolva H. Társasház funkció: Nyitás közben nem fogad el parancsot 0=Kikapcsolva 1=bekapcsolva L. Nyomaték beállítása: Motor mozgatási erő 0-9-ig lehet 1= minimum nyomaték 5=közepes nyomaték 0=maximális nyomaték O. Fotocella zárása: Szünetidő alatt / automata zárásnál 0=a fotocella aktív, újraindítja a szünetidőt. 1=ha a fotocellán áthaladnak, akkor rögtön zár a kapu. P. Hurok detektoros alkalmazás (STR bemenet működtetési módja) 0=kikapcsolva (ha a szünetidő alatt működtetjük, ez a kapu azonnali zárását okozza) 1=lehetséges (ha a szünetidő alatt működtetjük megakadályozza a kapu újra bezáródását)

9 R. Start indítás 0=maximális erejű Start T. Lágy megállítás, lassítás beállítása 1= bekapcsolva 2=kikapcsolva 1=lágy indítás U. Totmann üzemmód: Folyamatosan működtetni kell a STR bemenetet 0= bekapcsolva 1=kikapcsolva Y. Elővillogás: Villogó lámpa előre villogtat nyitás előtt 0= elővillogás kikapcsolva, 1=1 mp 2=2 mp 3=3 mp 4=4mp A kijelzőből való kilépéshez nyomja meg párszor a P2 gombot addig, amíg a készenléti üzemmód meg nem jelenik (-- dupla szaggatott vonal) PROGRAMOZÁS A kapu részleges nyitásával és a vezérlőegység áramellátásával ellenőrizze, hogy a végállás működik-e (az FCA és az FCC lámpáknak bekapcsolt állapotban kell lenniük.) Adja meg a nyitási parancsot és ellenőrizze, hogy a motor a végállás mozgásával összhangban van-e. Ha nincs, szüntesse meg az áramellátást, és cserélje meg a motorok fázisait, és a végállás csatlakozó pontjait. Áramtalanítsa néhány másodpercre (RESET), manuálisan zárja be, míg a megfelelő végállás aktiválódik (az FCC led kikapcsol). Állítsa meg a kaput újra és adjon parancsot a kapu nyitására addig, amíg nyitáskor a végállás működésbe lép (az FCA led kikapcsol). Ellenőrizze a zárási és nyitási végállásokat! (1,5-2cm el hamarabb megállítani). 9

10 A vezérlőegység fel fogja használni a végállás zárása (FCC) és nyitása (FCA) közötti időt ahhoz, hogy kiszámolja az időtartamok hosszúságát és a lassítási pontok kezdetét. A kapu zárásához adjon új parancsot. A P1 és a P2 működtetéséhez állítsa be a kívánt funkciót, különös tekintettel arra, hogy a nyomaték erőt L az EU szabványnak megfelelően állítsa be. MEGJEGYZÉSEK A készülék megfelelő működése érdekében elengedhetetlen a végállások használata. Az elektronikus kártya az első START parancs megadásakor a kiválasztott pozíciótól függetlenül mindig beállítja a nyitási ciklus kezdetét. Ha a kártyánál áramkimaradás van, az a memória veszteségét okozza. Az áram visszaállását követően a vezérlőegység új automata tanítási helyzetbe kerül. Újra tanulja a végállásokat. Az újraindítás (RESET) vagy a funkciómód változtatás utáni első ciklus lassítás nélkül kezdődik el. A funkciómódok beállítását csak akkor szabad elvégezni, amikor a működési ciklus véget ért (a kapu bezáródott). A készüléket kétcsatornás fixkódos vevőkártyás Molex csatlakozóval történő csatlakozásra tervezték (SH2100). Társasházi üzemmódnál (H=1) záráskor a mozgás megállását és visszafordulását okozza. Totmann üzemmódnál (U=1) a kapu csak akkor nyílik, amikor a gombot a STRT bemenetéhez csatlakoztatja és lenyomva tartja. A kapu zárásához a PED gombot kell lenyomva tartani. A Totmann üzemmód használatánál nem használható a távirányító a kapu parancsának elvégzéséhez. Amennyiben a végállásokat nem találja meg, a motor 180s után leáll. 10

11 STAGNOLI rádióvevők A vevő modul ARxx / xxx / XF a STAGNOLI gyártmánya, mely két csatornás kivitel, ami frekvenciája 433,9Mhz és 868Mhz lehet. A modul egység garantálja a tökéletes vételt és jó működést. A vevők ARxx / xxx / XF két relével van ellátva, melyet külön relé kontaktus biztosít. Lehetővé teszik egyes csatornák két módban történő működését: 1. monostabil, 2. bistabil. Adott programozó készülékkel lehetőség van a vevőben tárolt kódok kezelésére, programozására. Rádióvevők fajtái: - frekvencia működés szerint: 433 Mhz vagy 866Mhz (ARxx/433/XF,ARxx/868/XF) - kódolás szerint: ugrókódos vagy fix kódos (ARRC /xxx/xf AR4_ /433/XF) - csatlakoztatás szerint: Molex csatlakozós panel csatlakozásos és külső vevőként sorkapcsos csatlakozású: (ARxx/xxx/IF,ARxx/xxx/MF) A legjobb vételhez tanácsos: - használjon koax kábelt (RG58), és csatlakoztasson a vevőre behangolt antennát - a rádióvevőt olyan helyen telepítse, ahol nincsenek zavaró frekvenciák (források, Pl: nagyteljesítményű rádióadó) - Fix antenna célszerű a kapuszerkezet legmagasabb pontjára szerelni ARRC2MF (AK441 és AV221 távirányítóhoz) 11

12 RÁDIÓ KÓDOK memorizálása és működési módjai kiválasztása: a) Nyomja a P1-et egyszer, és nyomja meg a távirányító egyik gombját, amely aktiválja az 1 csatornát, ami monostabil működés. b) Nyomja a P1-et kétszer, és nyomja meg a távirányító egyik gombját, amely aktiválja a 2 csatornát, ami monostabil működés. c) Nyomja meg a P1-et háromszor és nyomja meg a távirányító egyik gombját, amely aktiválja az 1 csatornát, ami bistabil működés. d) Nyomja meg a P1-et négyszer és nyomja meg a távirányító egyik gombját, amely aktiválja a 2-es csatornát, ami bistabil működés. Miután kiválasztotta a 4 működési művelet közül a megfelelőt (A, B, C, D), várjon, amíg a folyamatosan világít a LED1, addig küldje el az adó kódját (legalább 1 másodpercig) a LED1 gyorsan villog. Amint tárolásra került a távirányító kódja, a LED1 elalszik. Ezzel jelezve, hogy a kód eltárolódott. Ha a kódot nem ismeri, a LED1 körülbelül 10 másodperc után kialszik. FIGYELEM! Tartson egy mp szünetet a P1 gomb és egy másik gomb lenyomása között; A vevő közelében a rádiókódok tanítása alatt tanácsos az antenna kikapcsolása a nem kívánatos kódok tanításának elkerülése érdekében. 12

13 Az ARRC/xxx/xF típusú vevőknél csak az AK4x1 és AV2x1-es adók eltárolása lehetséges Távirányítóval vezérelt rádió kódok eltárolása (csak ARRC/xxx/xxF) modelleknél Amennyiben bonyolult a vevőhöz való hozzáférés és rendelkezésre áll egy egycsatornás, feltanított távirányító (AK4x és AV2x1), akkor lehetséges tanítani a másik távirányítót anélkül, hogy közvetlenül a rádióvevőbe lépne. Tartsa a vevőhöz a távirányítót minél közelebb amennyire csak lehetséges. Tartsa lenyomva egyidejűleg az 1-2-es gombokat (AV2x1), vagy az 1-4-es (AK4x1) gombokat a már feltanított távirányítón néhány másodpercig. Közvetítse annak a távirányítónak a kódját, amelyiket szeretné feltanítani. Ennek a kódja automatikusan az 1- es rádiócsatornát fogja kijelölni (ha az egyes gombot akarja tanítani a távirányítón), vagy a 2-es rádiócsatornát (ha a kettes gombot akarja tanítani a távirányítón) monostabil üzemmódban. Erősítse meg a műveletet az 1-2-es gombok néhány másodpercig történő egyidejű lenyomásával (AV2x1), vagy az 1-4 (AK4x1)-es gombok lenyomásával a már feltanított távirányítón. Távirányító törlése: Nyomja meg a P2 nyomógombot, ekkor a L2 zöld Led világít, és meg kell nyomni a távirányítón a törlendő gombot, ekkor az L2 zöld Led villogni kezd, és törli a memóriából a távirányítót. 13

14 Összes távirányító törlése: Nyomja le a P2 nyomógombot 10 másodpercig, és ezt követően engedje el és törli az összes távirányítót a memóriából. 14
