ZL 90 Vezérlés Amiko és FrogJ motorokhoz
|
|
- Fruzsina Veres
- 8 évvel ezelőtt
- Látták:
Átírás
1 1106 Budapest Gránátos utca 6. Tel.: Fax: ZL 90 Vezérlés Amiko és FrogJ motorokhoz magyarországi képviselet Fı alkatrészek 1) Hálózati transzformátor 2) Motor1 biztosíték 3) Motor2 biztosíték 4) Hálózati biztosíték 5) Kiegészítı biztosíték 6) vezérlés biztosíték 7) Nyitás programozó gombok 8) Rádió kód programozó gombok 9) Állapot visszajelzı LEDek 10) Funkció választó DIP kapcsolók 11) Funkció választó DIP kapcsolók 12) AF kártya aljzat 13) Sorkapocs az antenna 14) Sorkapocs a külsı kiegészítık 15) Sorkapocs a motorok 16) Sorkapocs a hálózati táp (230V AC 50-60Hz) Fontos: Áramtalanítson és kösse le az akkumulátorokat is mielıtt a vezérlésbe nyúl! 2009/08/27/ 1/5 oldal Tel.:
2 Biztosítékok Eszköz Motor Vezérlés táp Külsı kiegészítık Vezérlı egységek Biztosíték értéke F6,3A F1,6A F1,6A F1A Funkció választó DIP kapcsolók beállítása 1 ON Automatikus zárás bekapcsolva. Ha a kapu nyitott végállásba ér, trimmerrel beállított idı múlva automatikusan bezáródik. 2 ON Nyitás-állj-zárás-állj bekapcsolva 2-7 pontokra kötött nyomógombbal, vagy AF kártyával. 2 OFF Nyitás-zárás irányváltás bekapcsolva 2-7 pontokra kötött nyomógombbal, vagy AF kártyával. 3 ON Csak nyitás bekapcsolva AF kártyával. 4 ON Elıvillogás bekapcsolva. Minden indító parancs után elıször a 10-E pontokra kötött villogólámpa 5 mp-ig villog és csak utána indítja a vezérlés a motorokat. 5 ON Akadályérzékelés bekapcsolva. Minden indító parancs után a vezérlés ellenırzi a fotocellákat és ha azok akadályt érzékelnek, nem indítja el a motorok mőködését. 6 ON Ember jelenléte bekapcsolva. A vezérlés Af kártyára nem reagál, csak 2-3 vagy 2-4 pontokra kötött nyomógombokra, amíg nyomva tartja. 7 ON A1824 motorokhoz 7 OFF FrogJ motorokhoz 8 ON Fotocella teszt bekapcsolva. Minden indító parancs után elıször megvizsgálja a fotocellák mőködését. Ha a fotocellák mőködnek, csak akkor indítja el a motorokat. 9 OFF Totál stop bekapcsolva. Csatlakoztasson nyomógombot az 1-2 pontokra (N.C. kontaktus) Ha nem használ kiegészítıt ezeken a pontokon, kapcsolja ON állásba. 10 OFF Záráskori visszanyitás bekapcsolva. Csatlakoztasson fotocellát a 2-CX pontokra (N.C. kontaktus) Ha nem használ kiegészítıt ezeken a pontokon, kapcsolja ON állásba. 2009/08/27/ 2/5 oldal Tel.:

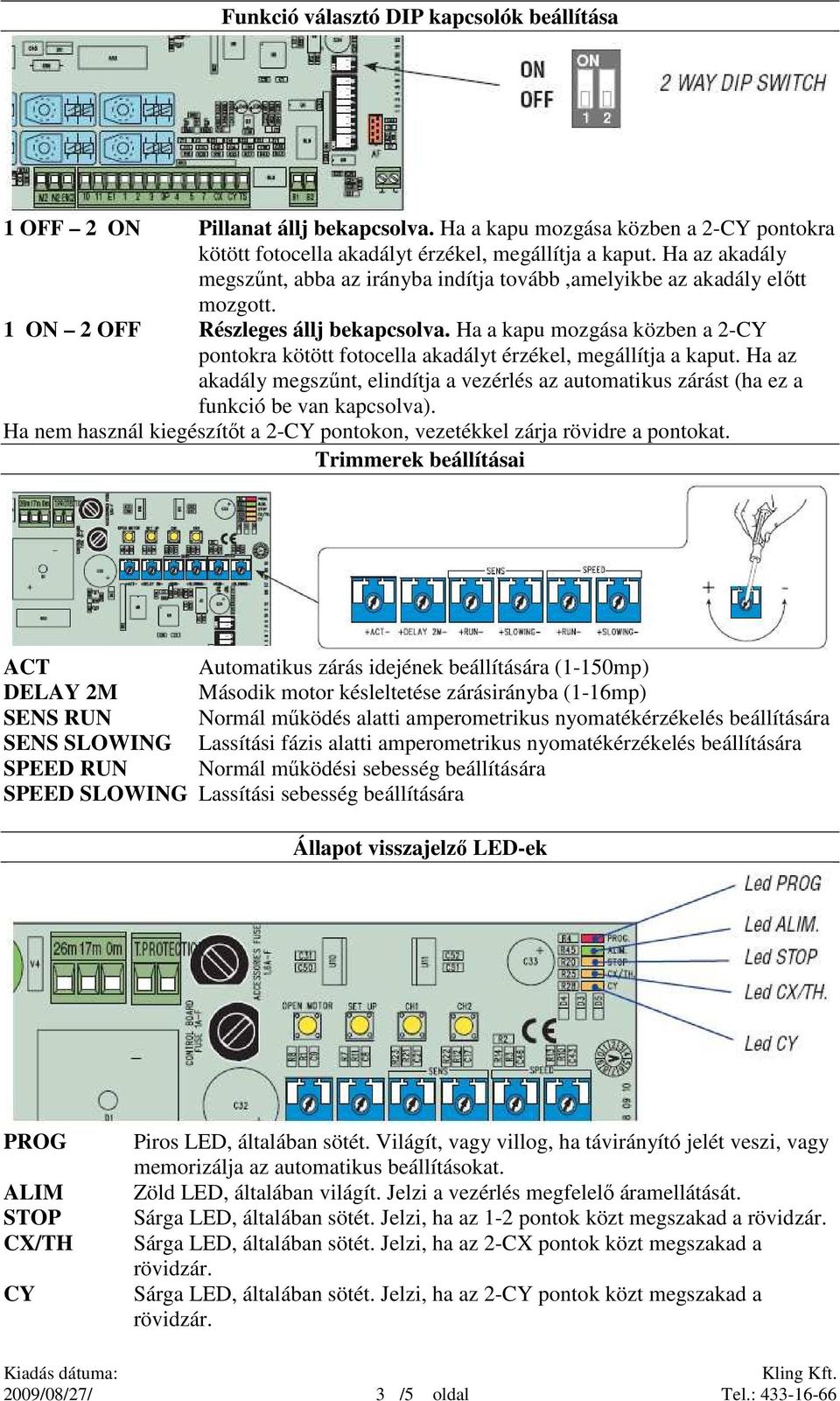

3 Funkció választó DIP kapcsolók beállítása 1 OFF 2 ON Pillanat állj bekapcsolva. Ha a kapu mozgása közben a 2-CY pontokra kötött fotocella akadályt érzékel, megállítja a kaput. Ha az akadály megszőnt, abba az irányba indítja tovább,amelyikbe az akadály elıtt mozgott. 1 ON 2 OFF Részleges állj bekapcsolva. Ha a kapu mozgása közben a 2-CY pontokra kötött fotocella akadályt érzékel, megállítja a kaput. Ha az akadály megszőnt, elindítja a vezérlés az automatikus zárást (ha ez a funkció be van kapcsolva). Ha nem használ kiegészítıt a 2-CY pontokon, vezetékkel zárja rövidre a pontokat. Trimmerek beállításai ACT Automatikus zárás idejének beállítására (1-150mp) DELAY 2M Második motor késleltetése zárásirányba (1-16mp) SENS RUN Normál mőködés alatti amperometrikus nyomatékérzékelés beállítására SENS SLOWING Lassítási fázis alatti amperometrikus nyomatékérzékelés beállítására SPEED RUN Normál mőködési sebesség beállítására SPEED SLOWING Lassítási sebesség beállítására Állapot visszajelzı LED-ek PROG ALIM STOP CX/TH CY Piros LED, általában sötét. Világít, vagy villog, ha távirányító jelét veszi, vagy memorizálja az automatikus beállításokat. Zöld LED, általában világít. Jelzi a vezérlés megfelelı áramellátását. Sárga LED, általában sötét. Jelzi, ha az 1-2 pontok közt megszakad a rövidzár. Sárga LED, általában sötét. Jelzi, ha az 2-CX pontok közt megszakad a rövidzár. Sárga LED, általában sötét. Jelzi, ha az 2-CY pontok közt megszakad a rövidzár. 2009/08/27/ 3/5 oldal Tel.:
4 Egyszárnyas kapu esetén Figyelem: Ha egyszárnyas a kapuhajtás, a motort kösse a második motor csatlakozási pontjaihoz! A végállások beállítása Reteszelje ki a motorokat, állítsa félállásba és reteszelje vissza. Állítsa A1824 motornál a 7 DIP kapcsolót ON, FrogJ motornál OFF állásba. Nyomja meg az OPEN MOTOR gombot és ellenırizze, hogy mindkét motor nyit-e. Ha nem, állítsa be a helyes forgásirányokat Nyomja meg és tartsa nyomva a SET UP gombot 3mp-ig. A második szárny csinál egy teljes zárást, majd nyitást és megáll nyitott végállásban. Az elsı szárny csinál egy teljes zárást, majd nyitást és megáll nyitott végállásban. A PROG LED világítással jelzi, hogy a programozás sikeres. Megjegyzés: Ha a PROG LED villog, a programozás sikertelen. Ellenırizze a bekötéseket és végezze el újra a végállás programozást. 2009/08/27/ 4/5 oldal Tel.:

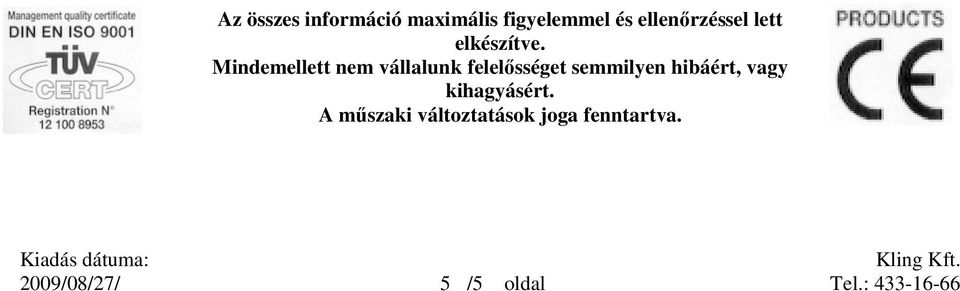

5 Az összes információ maximális figyelemmel és ellenırzéssel lett elkészítve. Mindemellett nem vállalunk felelısséget semmilyen hibáért, vagy kihagyásért. A mőszaki változtatások joga fenntartva. 2009/08/27/ 5/5 oldal Tel.:
