SW 300 Szárnyaskapu nyitó Kezelési Útmutató

Átírás

1 SW 300 Szárnyaskapu nyitó Kezelési Útmutató 1

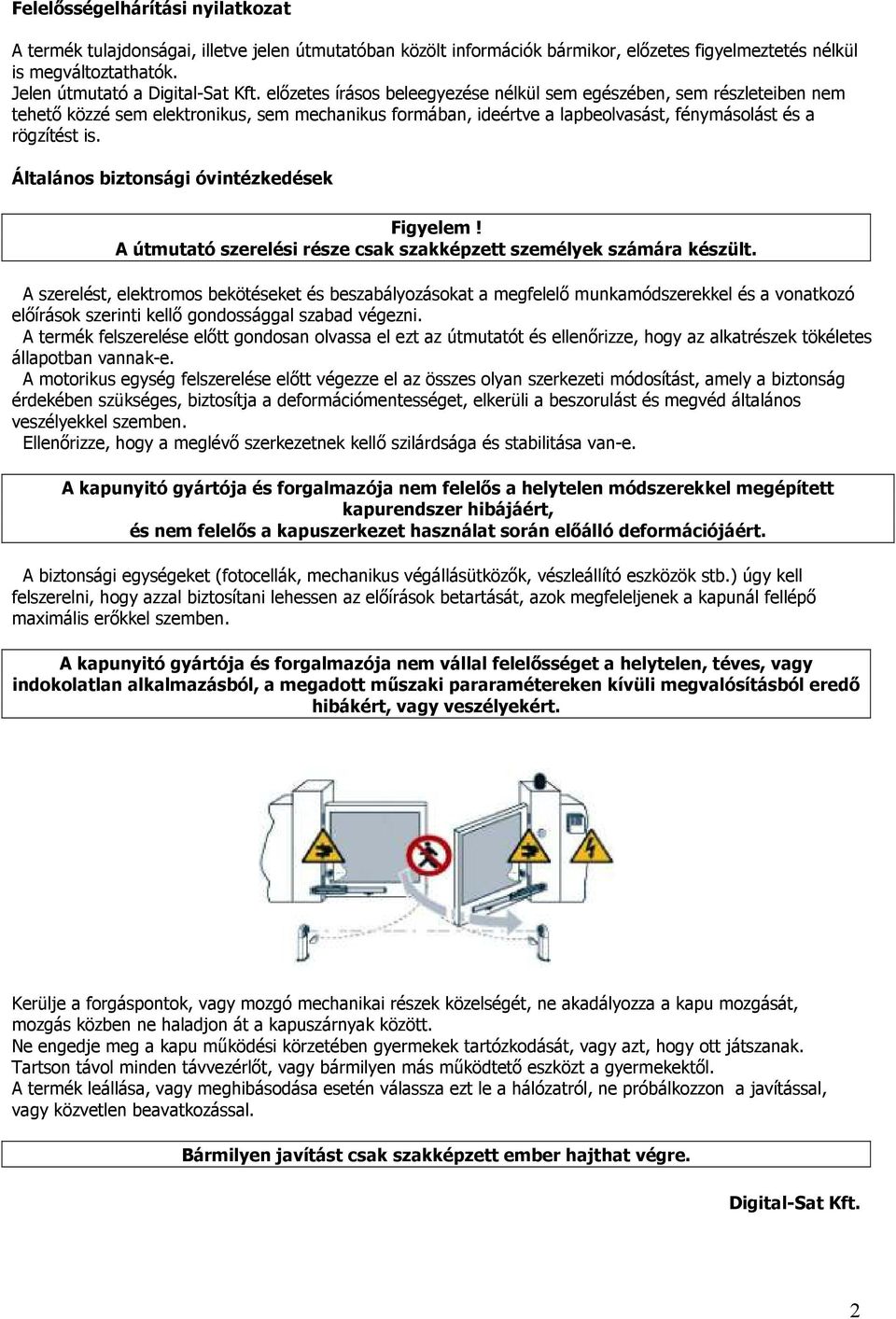

2 Felelısségelhárítási nyilatkozat A termék tulajdonságai, illetve jelen útmutatóban közölt információk bármikor, elızetes figyelmeztetés nélkül is megváltoztathatók. Jelen útmutató a Digital-Sat Kft. elızetes írásos beleegyezése nélkül sem egészében, sem részleteiben nem tehetı közzé sem elektronikus, sem mechanikus formában, ideértve a lapbeolvasást, fénymásolást és a rögzítést is. Általános biztonsági óvintézkedések Figyelem! A útmutató szerelési része csak szakképzett személyek számára készült. A szerelést, elektromos bekötéseket és beszabályozásokat a megfelelı munkamódszerekkel és a vonatkozó elıírások szerinti kellı gondossággal szabad végezni. A termék felszerelése elıtt gondosan olvassa el ezt az útmutatót és ellenırizze, hogy az alkatrészek tökéletes állapotban vannak-e. A motorikus egység felszerelése elıtt végezze el az összes olyan szerkezeti módosítást, amely a biztonság érdekében szükséges, biztosítja a deformációmentességet, elkerüli a beszorulást és megvéd általános veszélyekkel szemben. Ellenırizze, hogy a meglévı szerkezetnek kellı szilárdsága és stabilitása van-e. A kapunyitó gyártója és forgalmazója nem felelıs a helytelen módszerekkel megépített kapurendszer hibájáért, és nem felelıs a kapuszerkezet használat során elıálló deformációjáért. A biztonsági egységeket (fotocellák, mechanikus végállásütközık, vészleállító eszközök stb.) úgy kell felszerelni, hogy azzal biztosítani lehessen az elıírások betartását, azok megfeleljenek a kapunál fellépı maximális erıkkel szemben. A kapunyitó gyártója és forgalmazója nem vállal felelısséget a helytelen, téves, vagy indokolatlan alkalmazásból, a megadott mőszaki pararamétereken kívüli megvalósításból eredı hibákért, vagy veszélyekért. Kerülje a forgáspontok, vagy mozgó mechanikai részek közelségét, ne akadályozza a kapu mozgását, mozgás közben ne haladjon át a kapuszárnyak között. Ne engedje meg a kapu mőködési körzetében gyermekek tartózkodását, vagy azt, hogy ott játszanak. Tartson távol minden távvezérlıt, vagy bármilyen más mőködtetı eszközt a gyermekektıl. A termék leállása, vagy meghibásodása esetén válassza ezt le a hálózatról, ne próbálkozzon a javítással, vagy közvetlen beavatkozással. Bármilyen javítást csak szakképzett ember hajthat végre. Digital-Sat Kft. 2

3 A KAPUNYITÓ KIT TARTALMA SZERELÉS Kérjük állítsa be a nyitási és zárási ütközıket a kapu megkívánt mőködése szerint. 3

4 Szerelje fel a 4 motortartó lemezeket a kapu pillér(ek)re. Biztosítsa, hogy a lemezek alsó éle és a talaj között min. 15 cm távolság legyen. Szerelje fel az 1 és 2 motorokat a 4 alaplemezekre, majd azokat a pillérekre szorosan a mellékelt 4 pár csavarral és anyával a baloldali ábra szerint. 1. A mellékelt imbuszkulccsal forgassa a belsı kulcsnyílású csavart mindaddig, amíg a kihajtótengely tengelykapcsolója ki nem old. 2. A kihajtótengely ezek után szabadon elforgatható. Vissazaállításkor gyızıdjön meg, hogy a tengelykapcsoló bekapcsolt-e. A motorok kihajtótengelye és a kapuszárnyak közötti elemek összeállításához ad segítséget a baloldali ábra. 4

5 Helyezze vissza a 3 mőanyag dugót a fedélbe, majd a 15 csavarokkal szorosan szerelje fel a zárófedelet. (Balodali ábra) Szerelje fel a 7 csuklópántokat a kapuszárnyakra. (Jobboldali ábra) Ezek után az elızıekben leírtak szerint a tengelykapcsolót kioldva a szárnyak kézzel történı ki-és becsukásával ellenırizze az akadály nélküli mozgást. Amennyiben nincs akadály, úgy a szárnyak bezárt állapotához legközelebb kapcsolja vissza a tengelykapcsolót, azaz a szárnyak tovább kézzel nem mozgathatók! KAPCSOLÁSI VÁZLAT 5

6 VEZÉRLİDOBOZ Megjegyzés: Ha nincs bekötve fotocella, GND és NC rövidrezárva! NYITÁS / ZÁRÁS TANÍTÁSA (KAPUSZÁRNYAK KÜLÖN-KÜLÖN) FIGYELEM! Kérjük végezze el ezt az eljárást mielıtt használná a berendezést, különben a rendszer pontatlanul fog mőködni! Pl. a kapu nem zár be teljesen, vagy nem nyílik a kívánt mértékben, ütemzavar következik be. 6

7 A funkcióhoz nyomja legalább 2 másodpercig a panelon lévı AUTO kapcsolót. 1. Az löket idızítı nullázásakor a rendszer bezárja a kapukat. Kérjük távolítson el miden akadályt a kapuszárnyak útjából a mozgás biztosításához. Mielıtt a motorok elindulnának a villogó lámpa 3 másodpercig villog. Ezután a MOTOR 2 bezár, a MOTOR 1 a bezárás után1 másodperc múlva szintén kezd zárni másodperc elteltével MOTOR 1 kezd nyitni teljes nyitásig, 3 másodperc múlva MOTOR2 nyit teljes nyitásig másodperc elteltével MOTOR 2 zár elıször, 3 másodperc múlva MOTOR 1 zár. 4. A rendszer a 2. és 3. pontban leírtakat néhányszor megismétli másodperc múlva a rendszer a két motort együtt ellenırzi. ( MOTOR1 nyit, 4 másodperc múlva MOTOR 2 nyit. 3 másodperc múlva MOTOR 2 zár, 4 másodperc múlva MOTOR 1 zár végállásig. ) 6. A tanulási folyamat befejeztével a rendszer használatra kész. Amennyiben a rendszer nem mőködik a tanulás után, ellenırizze, hogy nincs-e valamilyen akadály a nyitási/zárási útvonalon, ezután próbálja ismét az eljárást. NYITÁS / ZÁRÁS TANÍTÁSA (EGYSZÁRNYAS KAPU ESETÉN) Egyszárnyas (egy motoros) kapunál a motor vezetékét a MOTOR 1 csatlakozóba kell kötni. A továbbiakban a fenti eljárást kell követni azzal a változással, hogy miután MOTOR 2 nincs, a MOTOR 1 elsı zárása a lámpa villogásának kezdetétıl kb. 18 másodperc elteltével kezdıdik! TÁVVEZÉRLİ TANÍTÁS A távvezérlı(k) használatának lehetıvé tételéhez kövesse az alábbi lépéseket: 1. Nyomja a panelon az RF gombot legalább 2 másodpercig. 2. Amikor látja, hogy a LED nem világít (tanulási mód aktiválva) nyomja meg a távvezérlı valamelyik gombját, a LED háromszor felvillan (tanulási folyamat), vagy villogás nélkül 10 másodpercig nem világít (tanulás sikertelen, próbálkozzon ismét). 3. Ismételje meg az1. és 2. lépéseket a másik távvezérlıvel, különben a meg nem tanult távvezérlıt nem ismeri fel a rendszer. Megjegyzés: A rendszer 8 saját távvezérlı felismerésére, megtanulására képes, azaz maximum 8 személy mőködtetheti a kaput. NYITÁS TÁVVEZÉRLİVEL vagy B Nyomja meg távvezérlı NYITÁS gombját. 1. A villogó lámpa 3 másodpercig villog, majd MOTOR 1 nyit, 1 másodperccel késıbb MOTOR 2 nyit. 2. Amennyiben a kapuszárnyak ütköznek valamivel a motorok 3 másodpercig visszafele járnak, a villogó lámpa a következı utasítás vételéig villog. 7

8 ZÁRÁS TÁVVEZÉRLİVEL vagy A Nyomja meg távvezérlı ZÁRÁS gombját. 1. A villogó lámpa 3 másodpercig villog, majd MOTOR 2 zár, 1 másodperccel késıbb MOTOR 1 zár. 2. Amennyiben a kapuszárnyak ütköznek valamivel a motorok 3 másodpercig visszafele járnak, a villogó lámpa a következı utasítás vételéig villog. A TÁVVEZÉRLİ EGYÉB GOMBJAI vagy C A gomb megnyomása a folyamatban lévı mőveletet megállítja. vagy D A kerti lámpa be-és kikapcsolása lehetséges. FOTOCELLA 1. Nyitás közben: Amennyiben a fotocella hurok valami miatt megszakad, a rendszer: A./ nem veszi figyelembe, ha MOTOR 2 már mőködik. vagy B./ leáll, ha MOTOR 2 még nem mőködik. 2. Zárás közben: Amennyiben a fotocella hurok valami miatt megszakad, a rendszer leállítja a kapuk zárását, és mindkét szárnyat együtt nyitja kiindulási helyzetbe. AUTOMATIKUS ZÁRÁS 30 vagy 60 másodperc elteltével ( amennyiben ez a funkció engedélyezett, ami a DIP kapcsoló 1. kapcsolójának állásától függ és a késleltetési idı a 2 kapcsolóval állítható ) a villogó lámpa 3 másodpercig villog, majd MOTOR 2 zár, 1 másodperc múlva MOTOR 1 zár. A zárás végén a lámpa kikapcsol. PANELON LÉVİ NYOMÓGOMBOK KÉZI VEZÉRLÉSHEZ 1. A KÉZI NYITÁS (open) és a KÉZI ZÁRÁS (close) gombok lenyomásának ideje alatt mőködnek a motorok. Mozgás közben a lámpa villog. 2. Mindkét motor együtt zár és nyit. 3. A kézivezérlés gombjai elsıbbséget élveznek minden más paranccsal szemben, azaz a távvezérlı utasításai és a fotocella visszajelzése érvénytelenek. 4. Vezérlıdobozon kívüli (távolabbi) gombok használata lehetséges. TÁVVEZÉRLİ MEMÓRIA TÖRLÉSE Nyomja meg a clear gombot a panelon legalább 2 másodpercig. A LED 2,5 másodpercig villog, ezalatt a távvezérlı memória törlıdik. TELJES TÖRLÉS (ALAPHELYZET) Húzza le a panelon lévı AC 12V BE csatlakozót, nyomja meg a clear gombot, ezalatt dugja vissza a 12V os csatlakozót és ezután még legalább 2 másodpercig nyomja a gombot. A LED villog 2 másodpercig, majd folyamatosan ég 3 másodpercig, utána kialszik. Minden már egyszer elvégzett mővelet, valamennyi távvezérlı adat törlésre kerül és a nyitási / zárási ütemidızítı beáll a 16 másodperces alapértékre. 8

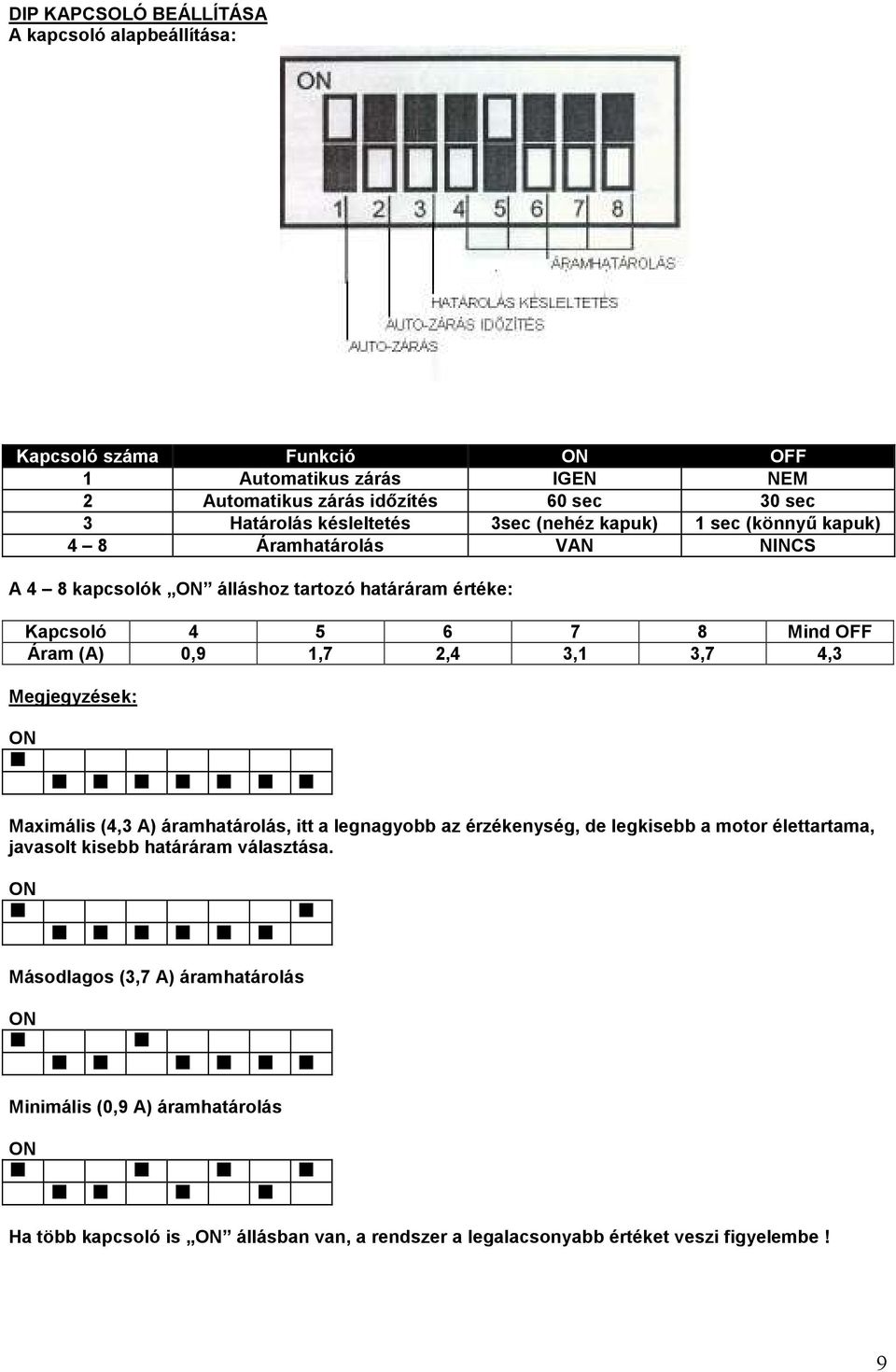

9 DIP KAPCSOLÓ BEÁLLÍTÁSA A kapcsoló alapbeállítása: Kapcsoló száma Funkció ON OFF 1 Automatikus zárás IGEN NEM 2 Automatikus zárás idızítés 60 sec 30 sec 3 Határolás késleltetés 3sec (nehéz kapuk) 1 sec (könnyő kapuk) 4 8 Áramhatárolás VAN NINCS A 4 8 kapcsolók ON álláshoz tartozó határáram értéke: Kapcsoló Mind OFF Áram (A) 0,9 1,7 2,4 3,1 3,7 4,3 Megjegyzések: ON g g g g g g g g Maximális (4,3 A) áramhatárolás, itt a legnagyobb az érzékenység, de legkisebb a motor élettartama, javasolt kisebb határáram választása. ON g g g g g g g g Másodlagos (3,7 A) áramhatárolás ON g g g g g g g g Minimális (0,9 A) áramhatárolás ON g g g g g g g g Ha több kapcsoló is ON állásban van, a rendszer a legalacsonyabb értéket veszi figyelembe! 9

10 EGYEBEK 1. A folyamatban lévı tevékenység leáll, ha távvezérlı parancs (világítás kivétel), vagy kézi NYITÁS / ZÁRÁS utasítás érkezik. 2. A motorok indulásánál a rendszer vizsgálja az indítóáram értékét 1 vagy 3 másodpercig a 3 DIP kapcsoló állásától függıen. Ha a beállított idın belül az áram eléri a határértéket a motorok leállnak. Ez az eljárás meghosszabbítja a motorok élettartamát, ezért javasolt a gyári érték megtartása. Amennyiben mégis szükséges a nagyobb érték, úgy a 4 8 kapcsolókkal állítson be kisebb áramkorlátot. 3. A rendszer érzékeli a végállásokban fellépı áramnövekedést. Miután a különbözı kapuk más és más tömeggel rendelkeznek, ezért a felhasználónak úgy kell beállítani a mőködést egy meghatározott érzékenységhez, hogy a leállás /visszafordulás gyorsan következzen be bárhol, ahol szükséges a fentiekben jelzettek alapján. MŐSZAKI ADATOK Modell SW 300 Tápfeszültség 230V AC ± 10 % 50Hz Motor tápfeszültség 12 V DC Egy kapuszárny maximális tömege 200 kg Egy kapuszárny maximális szélessége 2 m Nyitási sebesség 9 /sec 90 nyitási ideje Kb. 10 sec Max. nyitási szög 120 Mőködési ciklus 20 % Mőködési hımérséklet C Túlterhelésvédelem Elektronikus Akkumulátor tıltıáramkör Van (Javasolt akkumulátor: 12V 7Ah) Csatlakozási lehetıség Villogó; Fotocella; Akkumulátor Automatikus zárás Beállítható (Ki / 30 vagy 60 sec.) Távvezérlı 315 MHz / 433,92 MHz Távvezérlı hatótávolság Max. 30m 10
