AMICO Külső szárnyaskapu hajtás 2db A18230 motorral (a leírásban a A1824 motor adatai is megtalálhatók!)

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "AMICO Külső szárnyaskapu hajtás 2db A18230 motorral (a leírásban a A1824 motor adatai is megtalálhatók!)"

Tivadar Jónás
7 évvel ezelőtt
Látták:

1 AMICO Külső szárnyaskapu hajtás 2db A18230 motorral (a leírásban a A1824 motor adatai is megtalálhatók!) A vásárolt terméket csak megfelelő szakismerettel rendelkező, cégünk által felkészített szakember szerelheti fel, kötheti be és helyezheti üzembe a készülék leírásában szereplő módon! 1) Irreverzibilis szárnyaskapu hajtás (230V, 24V) 2) Vezérlőegység 3) Rádióvevő antenna * 4) Villogó lámpa * 5) Kulcsos kapcsoló * 6) Fotocella pár 7) Elektromos kábel kötő doboz * 8) Kapu ütköző * * nem a szett tartozékai! 1/9 oldal

2 Műszaki jellemzők Motor Tömeg Tápfesz. Felvett áram Teljesítmény Üzem hányad Áttétel Húzó erő Mozgatási idő Indító kondenzátor A ,5 kg 230V 1,2 A 80 W 50 % 19 s 10 µf A1824 7,5 kg 24V 4 A 100 W intenzív 1/ N állítható - Általános leírás - A terméket teljes egészében a CAME S.p.a. fejlesztette és gyártotta. - A motor védettségi szintje IP44 - a termékre 36 hónap garancia vonatkozik, kivétel szakszerűtlen telepítés, vagy üzemeltetés esetén. Befogadó méretek és használati korlátok A18230/A1824 A18230 Kapu szélesség Kapu tömeg 1,00 m 250 kg 1,70 m 225 kg 2,20 m 200 kg A1824 Kapu szélesség Kapu tömeg 1,00 m 250 kg 1,50 m 215 kg 1,80 m 200 kg 2/9 oldal

3 Motor szerelési méretek A kilenclyukú vasalat felszerelése Az ábrák alapján rögzítse megfelelően a kapu félfához a motor konzolját a táblázatban megadott méretekre egymástól, majd a mellékelt alkatrészeket illessze egymáshoz és rögzítse. 3/9 oldal

4 Fontos: Ha a konzol-kapu forgáspont távolság kisebb a táblázatban foglaltaknál, a mozgatási sebesség megnő, viszont a motor relatív ereje lecsökken, ami sérüléshez vezethet. Ezért mindenféle képen tartsa be a szerelési méreteket! A kapu vasalat felszerelése Az ábra alapján motortípustól függően a táblázatban meghatározott távolságra (E) helyezze a kapu vasalatot úgy, hogy a félfa a vasalathoz képest vízszintes legyen, majd rögzítse. A motor szétszerelése, konzolokra helyezése 4/9 oldal

5 Az ábrák alapján rögzítse a motort a kilenclyukú vashoz. Rögzítse az orsóanyát a kapu vasalathoz. Állítsa be és rögzítse az ütközőket a kapu zárt és nyitott állapotában. A motor kézi kireteszelése Húzza el a kireteszelő takaró fedelét és a speciális kulccsal oldja a motor és a csavarorsó kapcsolatát. Megjegyzés: A motor orsóját vékony rétegben, portaszító zsírral kenje meg. 5/9 oldal

6 A motor csatlakoztatása a vezérléshez A18230 A1824 6/9 oldal

A motor telepítése a szárny ellentétes oldali nyitása esetén A18230 motor esetén Lehetőség van a hajtást felszerelni a kapuszárnyra úgy, hogy az utca felé nyissa a kaput.

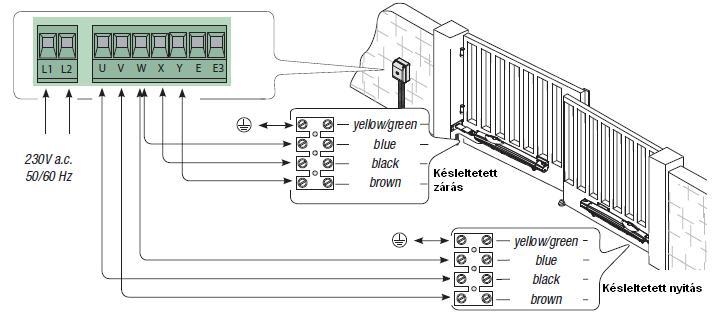

7 A motor telepítése a szárny ellentétes oldali nyitása esetén A18230 motor esetén Lehetőség van a hajtást felszerelni a kapuszárnyra úgy, hogy az utca felé nyissa a kaput. Ekkor figyelni kell arra, hogy a nyitott szárnyak között a motor helyet foglal, így a szabad nyílás ennyivel csökken. A szaggatott vonal jelzi a kapu zárt helyzetét. Ebben az esetben a lenti ábra alapján fel kell cserélni a motor és a végállás kapcsoló(k) vezetékeit. 7/9 oldal

8 A1824 motor esetén 8/9 oldal

9 Biztonsági előírások - A motort csak arra a célra szabad használni, amire tervezve lett. Minden más használat a motor károsodását vonhatja maga után. - Tartsa magát távol a kapu mozgó alkatrészeitől, mert sérülést okozhat. - Ne hagyja őrizetlenül a kaput mozgás közben, de ne tartózkodjon a mozgásterében. - Ne engedje gyerekeknek, hogy a távirányítóval játszanak, vagy működtessék a kaput. - Ha akármilyen a normálistól eltérő zajt hall, áramtalanítsa a berendezést és vegye fel a kapcsolatot a kapu telepítőjével, vagy a.-vel. 9/9 oldal
