1 Reduktoros motor szárnyas kapuhoz 900PS-200 H HASZNÁLATI UTASÍTÁS 2004

2 BIZTONSÁG Köszönjük, hogy termékünket választotta. Jelen kézikönyv célja, hogy segítséget nyújtson a reduktoros motor telepítéséhez. A használati utasítás olvasása során nemcsak a reduktoros motor működésével kapcsolatos, hanem a biztonsági normákra vonatkozó magyarázatokat is talál, amelyek a tökéletes működést és a maximális biztonságot garantálják. A berendezés károsodása és a személyi sérülések elkerülése érdekében a reduktoros motor és a hozzá tartozó alkatrészek telepítése előtt figyelmesen olvassa végig az itt következő, a biztonsági előírásokra vonatkozó figyelmeztetéseket. Jelen útmutatót őrizze meg, hogy azt a készüléket használó személyek áttanulmányozhassák. A gyártó elhárít minden felelősséget abban az esetben, ha a következmények az itt felsorolt figyelmeztetések be nem tartásából származnak. Nem megfelelő működés esetén azonnal kapcsolja ki a készüléket. Javítás esetén győződjön meg a készülék áramtalanításáról. Ne próbálja meg szétszerelni a készüléket, ezt bízza szakemberre. Ne tegye ki a készüléket nyílt lángnak vagy egyéb hőforrásnak, ne merítse vízbe vagy más folyadékba. Megfelelő tápvezetékeket használjon. BIZTONSÁGI ELŐÍRÁSOK Az automatika telepítésénél és használatánál fordítson nagy figyelmet az alábbi biztonsági előírásokra: HASZNÁLJON KESZTYŰT! VIGYÁZAT! MOZGÁSBAN LÉVŐ SZERKEZETEK! VIGYÁZAT! BIZTONSÁGI TÁVOLSÁG! A HEGESZTÉSHEZ HASZNÁLJON VÉDŐSZEMÜVEGET! VIGYÁZAT! NE TELEPÍTSE AZ AUTOMATIKÁT OLYAN HELYISÉGBEN, AHOL ROBBANÁSVESZÉLYES ELEGY TALÁLHATÓ! TARTSA MEG A VÉDŐBURKOLATOT! VIGYÁZAT! ÁRAMÜTÉSVESZÉLY! MUNKAESZKÖZÖK Az automatika telepítéséhez az alábbi munkaeszközök szükségesek: Kulcsok, csavarhúzók, mérőeszköz, vízszintező, fűrész, fúrógép, hegesztő berendezés

3 JELEN HASZNÁLATI UTASÍTÁS KIZÁRÓLAG A TELEPÍTÉST VÉGZŐ SZAKEMBEREK SZÁMÁRA KÉSZÜLT A telepítést az érvényes rendelkezések értelmében kizárólag képzett szakemberek végezhetik el. PS-200 TÍPUSOK ÉS JELLEMZŐK Tápfeszültség 24 VDC Teljesítményfelvétel 10W Motor áramfelvétele 5 A Védettségi fokozat IP 60 Tolóerő 1200 N Tömeg 5,5 kg Ideiglenes üzem 80% Maximális hosszúság 2 MT Kapu nyílása 90/120 MAX Nyitás időtartama 20 s. Üzemi hőmérséklet -20 C /+70 C 3

PS-200 TÍPUSOK ÉS JELLEMZŐK Tápfeszültség 24 VDC Teljesítményfelvétel 10W Motor áramfelvétele 5 A Védettségi

4 TELJES MÉRET lökethossz 360 mm ábra A telepítés megkezdése előtt figyelmesen olvassa végig jelen használati utasítást. A fenti utasítások figyelmen kívül hagyása, a helytelen használat vagy a hibás bekötés a szerkezet és az egész berendezés biztonságának és működésének leromlását okozhatja. A gyártó elhárít minden felelősséget a fentiek be nem tartásából eredő hibás működés és/vagy kár esetén. A gyártó fenntartja magának a jogot a termék minőségét javító módosítások végrehajtására. 4

A fenti utasítások figyelmen kívül hagyása, a helytelen használat vagy a hibás bekötés a szerkezet és az egész berendezés

5 ÁTTEKINTŐ ÁBRA Mozgatómotor 1 Villogó fény 2 Antenna 3 Tartóoszlop 6 Figyelmeztető felirat 7 Vezérlő szerkezet Kulcsos kapcsoló 4 Fotocella ELŐZETES ELLENŐRZÉS A telepítés megkezdése előtt javasoljuk az alábbiak ellenőrzését: 1. A kapu szerkezete megfelelő és szilárd legyen. 2. Mozgás közben a kapu ne lengjen ki túlságosan 3. A forgó rendszer (a kapu forgáspontja) ne súrlódjon túlságosan. 5

megkezdése előtt javasoljuk az alábbiak ellenőrzését: 1. A kapu szerkezete megfelelő és szilárd legyen.

6 TELEPÍTÉS - Ellenőrizze a kapu és a sarokvasak szerkezetét, győződjön meg ezek stabilitásáról és szilárdságáról. Szerelje fel a nyitási és zárási ütközőket (3. ábra). Bontsa ki a csomagolást, és győződjön meg arról, hogy a reduktoros motor nem szenvedett károsodást a szállítás közben. - Határozza meg a nyitás szögét az alábbi táblázat alapján. A nyitási szög az A és B távolság függvényében változhat. - Szerelje fel a rögzítőkengyeleket (29. és 30.) a reduktoros motorra (1. ábra) a meglévő csavarok segítségével, és határozza meg azt a pozíciót amelyben telepíteni szeretné a reduktoros motort. A maximális nyitási szög Rögzítse a kengyelt (30) a kapu pilléréhez, húzza ki a vonócsövet (34) maximális hosszúságúra, majd 5-10 mm-rel tolja vissza. - Zárt kapunál helyezze fel a 29. kengyelt, majd a rögzítésnél ügyeljen arra, hogy a másikkal egy vonalban legyen. Figyelem: hegesztés előtt vegye le a kengyeleket a reduktoros motorról. - Az elektromos kábeleket oly módon vezesse, hogy azok ne akadályozzák a kapu mozgását. - Kapcsolja ki a reduktoros motort a kulcsos áramszünet-kioldó segítségével (lásd Kézi működtetés című rész) és folytassa a kapu mozgásának ellenőrzését. Győződjön meg a kapu akadálymentes működéséről és teljesen vízszintes elhelyezkedéséről. - Kösse be a tápvezetékeket a vezérlőegységhez ( CT-2-24 ). Lásd a mellékelt útmutatót. VONATKOZTATÁSI TÁBLÁZATOK NYITÁSI SZÖG C ELÜLSŐ KENGYEL POZÍCIÓJA D TELJES KINYÚLÁS E 6

A nyitási szög az A és B távolság függvényében változhat. - Szerelje fel a rögzítőkengyeleket (29. és 30.) a reduktoros motorra (1.

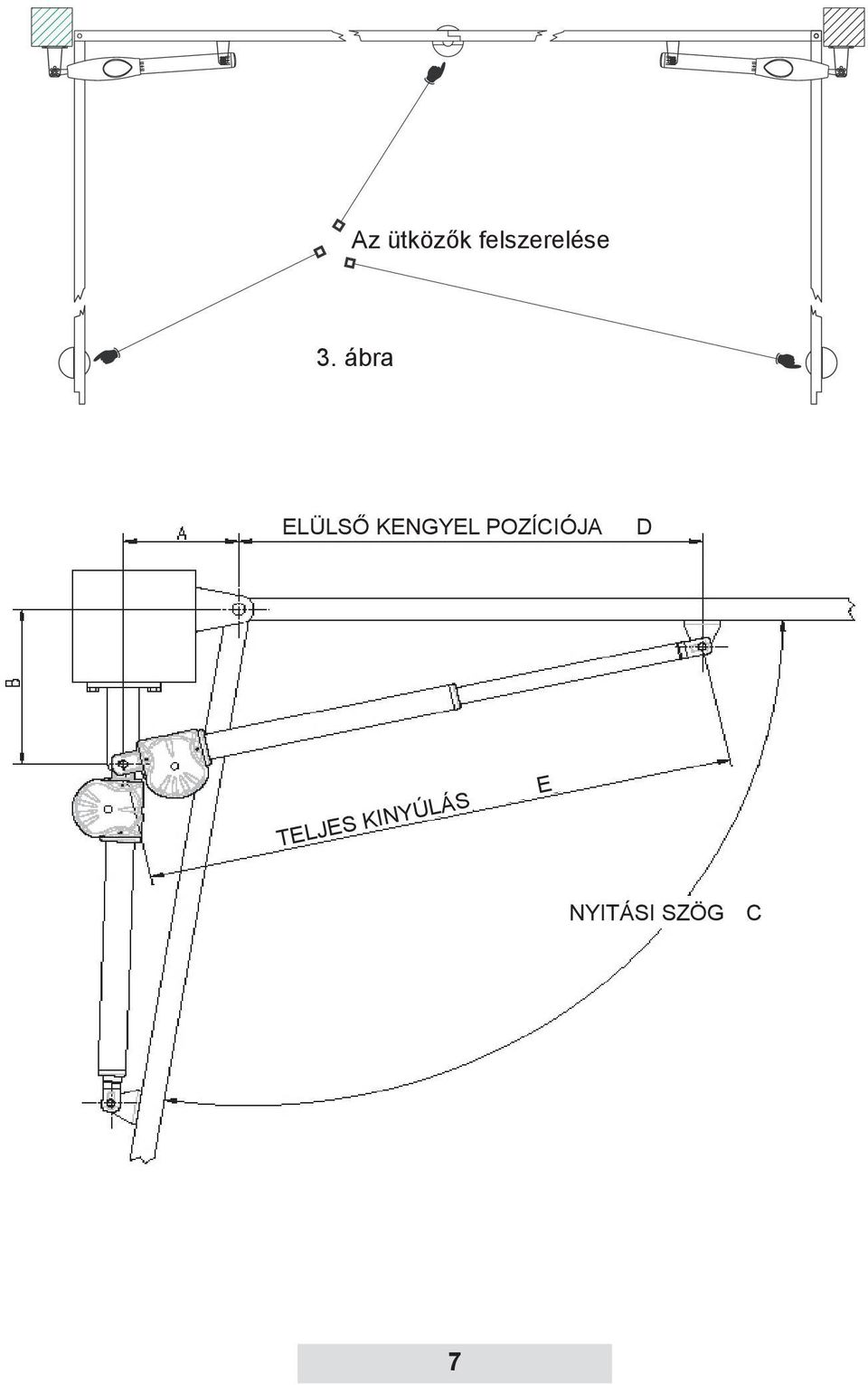

7 Az ütközők felszerelése 3. ábra ELÜLSŐ KENGYEL POZÍCIÓJA D TELJES KINYÚLÁS E NYITÁSI SZÖG C 7

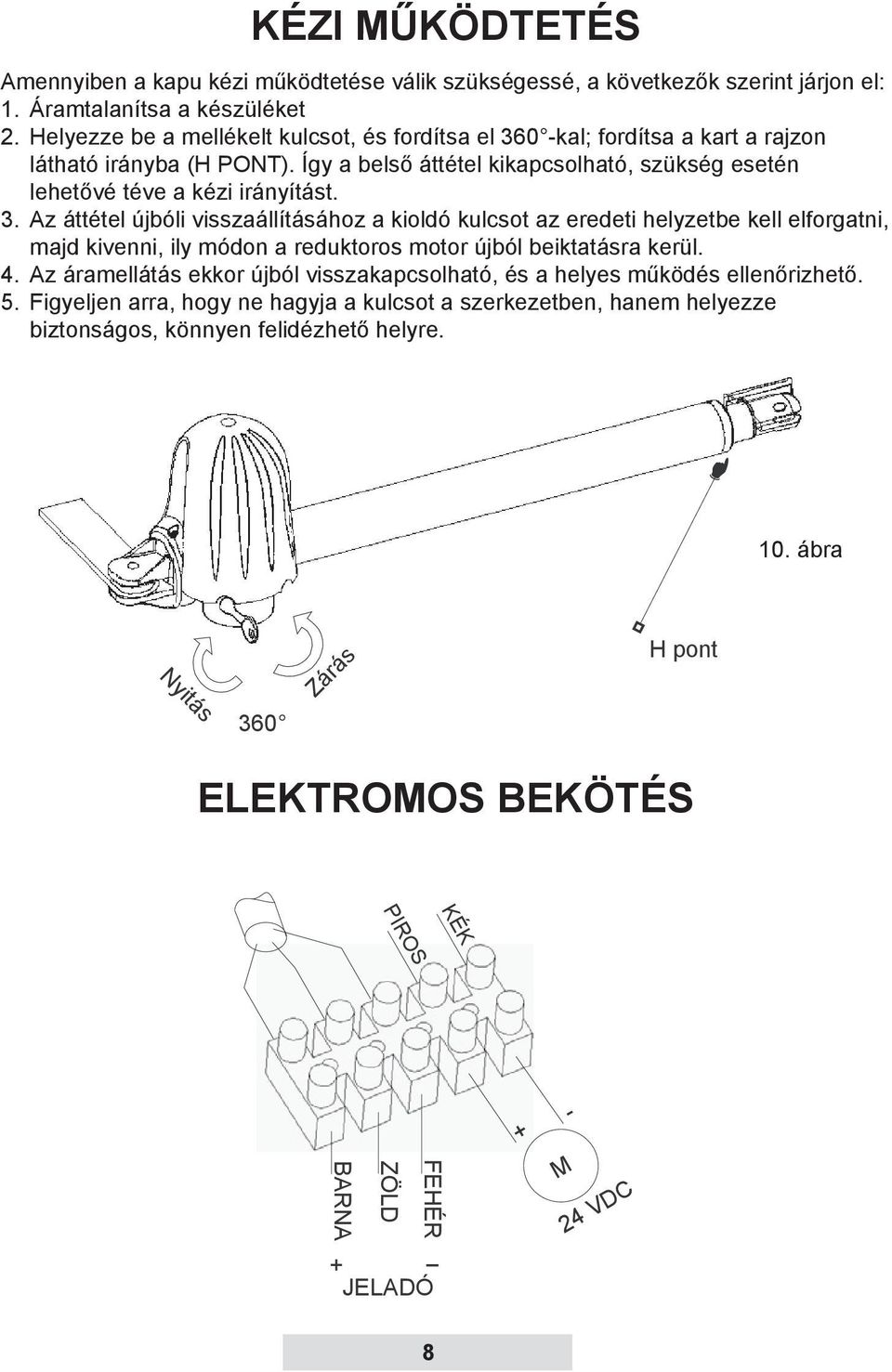

8 FEHÉR ZÖLD BARNA KÉZI MŰKÖDTETÉS Amennyiben a kapu kézi működtetése válik szükségessé, a következők szerint járjon el: 1. Áramtalanítsa a készüléket 2. Helyezze be a mellékelt kulcsot, és fordítsa el 360 -kal; fordítsa a kart a rajzon látható irányba (H PONT). Így a belső áttétel kikapcsolható, szükség esetén lehetővé téve a kézi irányítást. 3. Az áttétel újbóli visszaállításához a kioldó kulcsot az eredeti helyzetbe kell elforgatni, majd kivenni, ily módon a reduktoros motor újból beiktatásra kerül. 4. Az áramellátás ekkor újból visszakapcsolható, és a helyes működés ellenőrizhető. 5. Figyeljen arra, hogy ne hagyja a kulcsot a szerkezetben, hanem helyezze biztonságos, könnyen felidézhető helyre. 10. ábra Nyitás 360 Zárás H pont ELEKTROMOS BEKÖTÉS PIROS KÉK JELADÓ M 24 VDC 8

0 -kal; fordítsa a kart a rajzon látható irányba (H PONT). Így a belső áttétel kikapcsolható, szükség esetén lehetővé téve a kézi irányítást. 3.

9 KARBANTARTÁS VESZÉLY: Valamennyi karbantartási művelethez áramtalanítsa a készüléket. A reduktoros motor kenése folyamatosan biztosított, tehát nem igényel külön karbantartást. MEGSEMMISÍTÉS Az anyagok megsemmisítését az érvényes előírások betartásával kell végezni. NÉHÁNY UTOLSÓ TANÁCS 1. Végezze el a földelést. 2. Mindig tartsa elkülönítve a tápvezetékeket a vezérlőkábelektől. 3. Szereljen fel biztonsági berendezéseket, mint pl. - fotocella - nyomatékhatároló - érzékelő borda Abban az esetben, ha a berendezés közútra nyílik, a fenti eszközökből legalább kettőt fel kell szerelni (ezek lehetnek különbözőek, de megegyező típusúak is). 4. A rendszer kioldásához lényeges, hogy a kapu zárt állapotban ne nyomja az ütközőt. 5. A berendezést az érvényben lévő szabályok figyelembe vételével kell beszerelni. 6. Fontos, hogy a nyomóerőt egy nyomatékhatároló korlátozza. 7. A reduktoros motor beépítése előtt a kapura feltétlenül szerelje fel a végállásütközőket. 8. Az érvényben lévő előírások szerint a kapu nyomóereje nem haladhatja meg a 150 N értéket. A kalibrálás ellenőrzéséhez használjon dinamométert. 9. Minden karbantartási, javítási és szabályozó műveletet kizárólag képesített szakember végezhet el. A szerkezetet tilos üzembe helyezni mindaddig, amíg a gépet, amelyre felszerelésre kerül, nem nyilvánították a 98/37/CEE direktíva értelmében EU-konformnak. 9

Mindig tartsa elkülönítve a tápvezetékeket a vezérlőkábelektől. 3. Szereljen fel biztonsági berendezéseket, mint pl.

10 ALKATRÉSZEK LISTÁJA V5X13TELA V5X40TCE V5X10TCE 38 L130VSFD23M V3-9X16I V2-9X196C VSD20PR TUD30IPS TUD45EPS TFESTPS STCAPS SPOSPS SANPS SE3X SPIFISSPS SEMPS2S SEMPS2I AD15M AD RM1-5Z RD RD SMURPS PS34PS MOPS2ENC MBSPS MEPS MADSUPPS MADINFPS L6X6X ANARA30X FERVITE PSECCPS DM DM C C CPS CHSBPS TERSUPPS TERINFPS2 10

410AD12 22 570RM1-5Z34 21 410RD14 20 410RD6 19 520SMURPS3 18 490PS34PS2 17 470MOPS2ENC 16 430MBSPS2 15 110MEPS2 14 570MADSUPPS2 13 570MADINFPS2 12

11 ALKATRÉSZEK ÁBRÁZOLÁSA SZÉTSZERELT ÁLLAPOTBAN 11

12 MADE IN ECC
