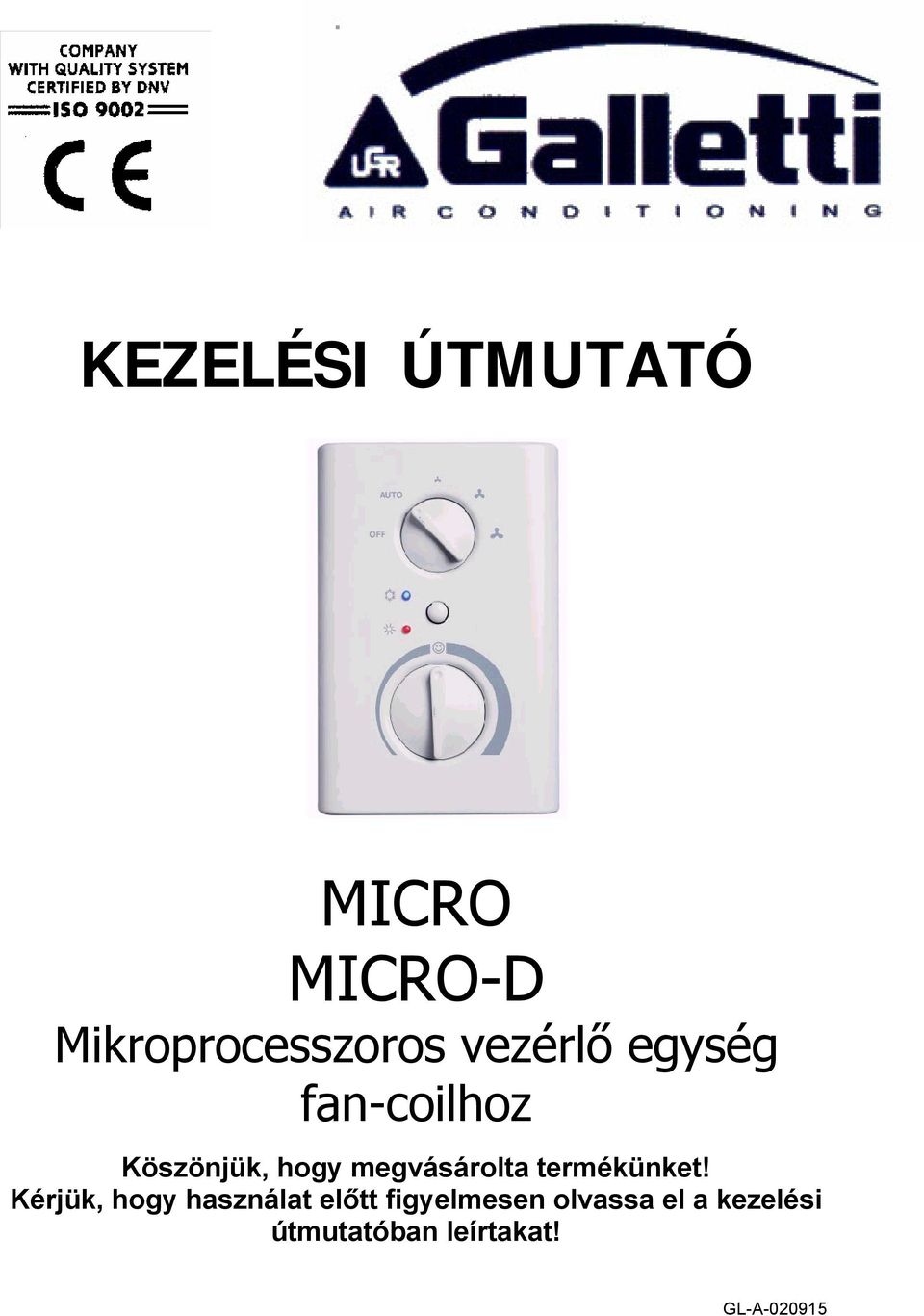

1 KEZELÉSI ÚTMUTATÓ MICRO MICRO-D Mikroprocesszoros vezérlő egység fan-coilhoz Köszönjük, hogy megvásárolta termékünket! Kérjük, hogy használat előtt figyelmesen olvassa el a kezelési útmutatóban leírtakat! GL-A

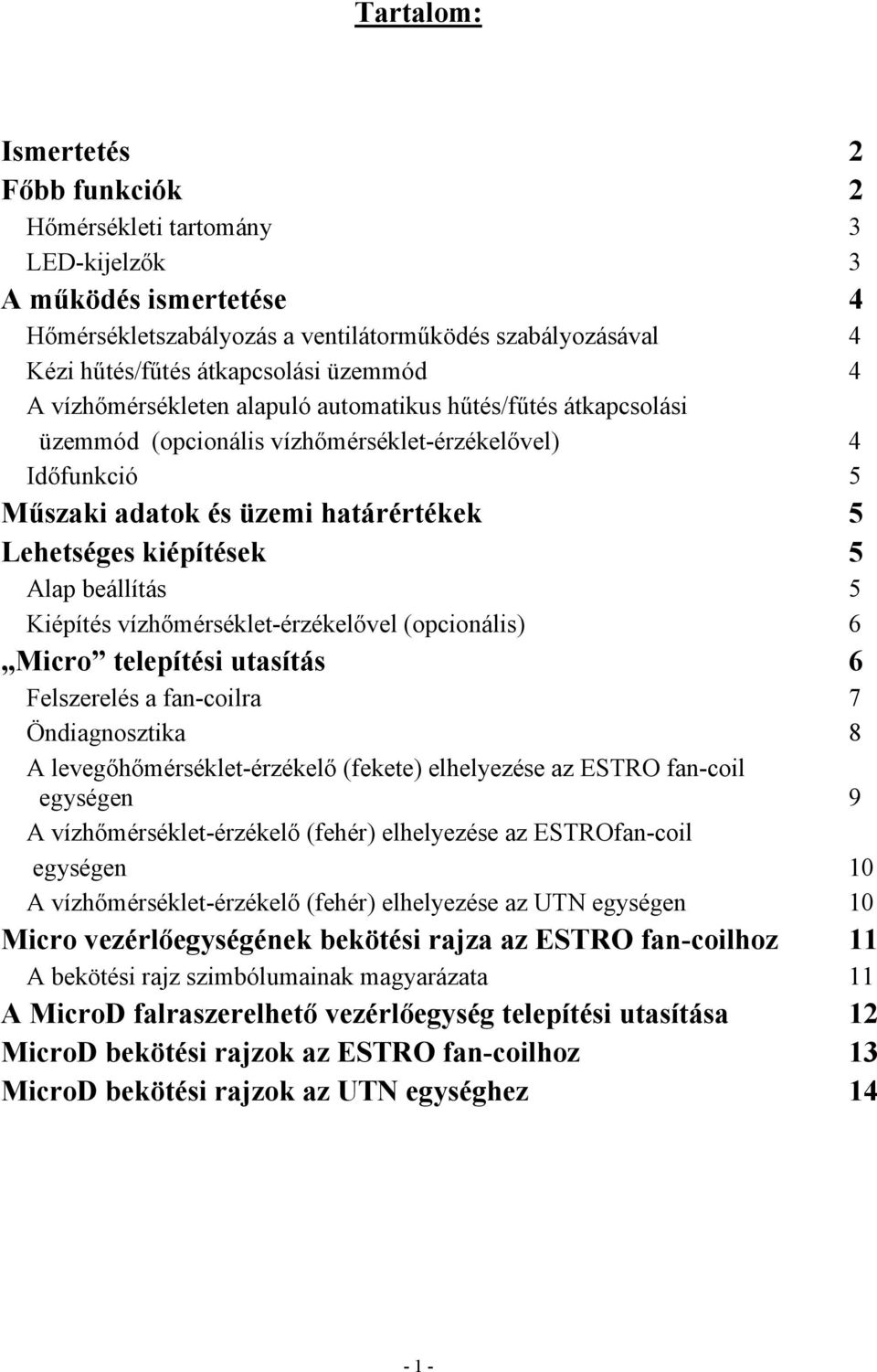

2 Tartalom: Ismertetés 2 Főbb funkciók 2 Hőmérsékleti tartomány 3 LED-kijelzők 3 A működés ismertetése 4 Hőmérsékletszabályozás a ventilátorműködés szabályozásával 4 Kézi hűtés/fűtés átkapcsolási üzemmód 4 A vízhőmérsékleten alapuló automatikus hűtés/fűtés átkapcsolási üzemmód (opcionális vízhőmérséklet-érzékelővel) 4 Időfunkció 5 Műszaki adatok és üzemi határértékek 5 Lehetséges kiépítések 5 Alap beállítás 5 Kiépítés vízhőmérséklet-érzékelővel (opcionális) 6 Micro telepítési utasítás 6 Felszerelés a fan-coilra 7 Öndiagnosztika 8 A levegőhőmérséklet-érzékelő (fekete) elhelyezése az ESTRO fan-coil egységen 9 A vízhőmérséklet-érzékelő (fehér) elhelyezése az ESTROfan-coil egységen 10 A vízhőmérséklet-érzékelő (fehér) elhelyezése az UTN egységen 10 Micro vezérlőegységének bekötési rajza az ESTRO fan-coilhoz 11 A bekötési rajz szimbólumainak magyarázata 11 A MicroD falraszerelhető vezérlőegység telepítési utasítása 12 MicroD bekötési rajzok az ESTRO fan-coilhoz 13 MicroD bekötési rajzok az UTN egységhez

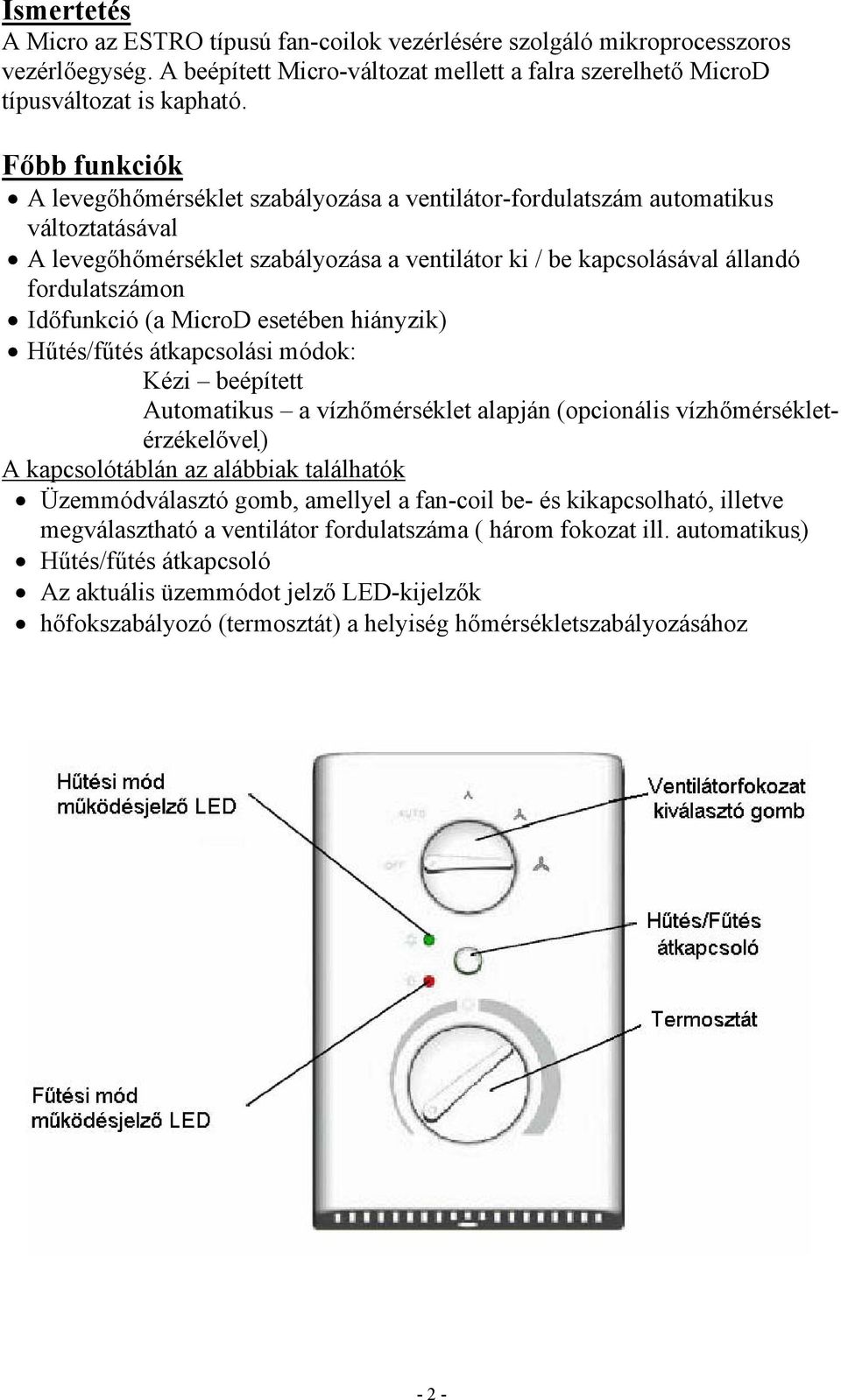

3 Ismertetés A Micro az ESTRO típusú fan-coilok vezérlésére szolgáló mikroprocesszoros vezérlőegység. A beépített Micro-változat mellett a falra szerelhető MicroD típusváltozat is kapható. Főbb funkciók A levegőhőmérséklet szabályozása a ventilátor-fordulatszám automatikus változtatásával A levegőhőmérséklet szabályozása a ventilátor ki / be kapcsolásával állandó fordulatszámon Időfunkció (a MicroD esetében hiányzik) Hűtés/fűtés átkapcsolási módok: Kézi beépített Automatikus a vízhőmérséklet alapján (opcionális vízhőmérsékletérzékelővel) A kapcsolótáblán az alábbiak találhatók Üzemmódválasztó gomb, amellyel a fan-coil be- és kikapcsolható, illetve megválasztható a ventilátor fordulatszáma ( három fokozat ill. automatikus) Hűtés/fűtés átkapcsoló Az aktuális üzemmódot jelző LED-kijelzők hőfokszabályozó (termosztát) a helyiség hőmérsékletszabályozásához 1. ábra - 2 -

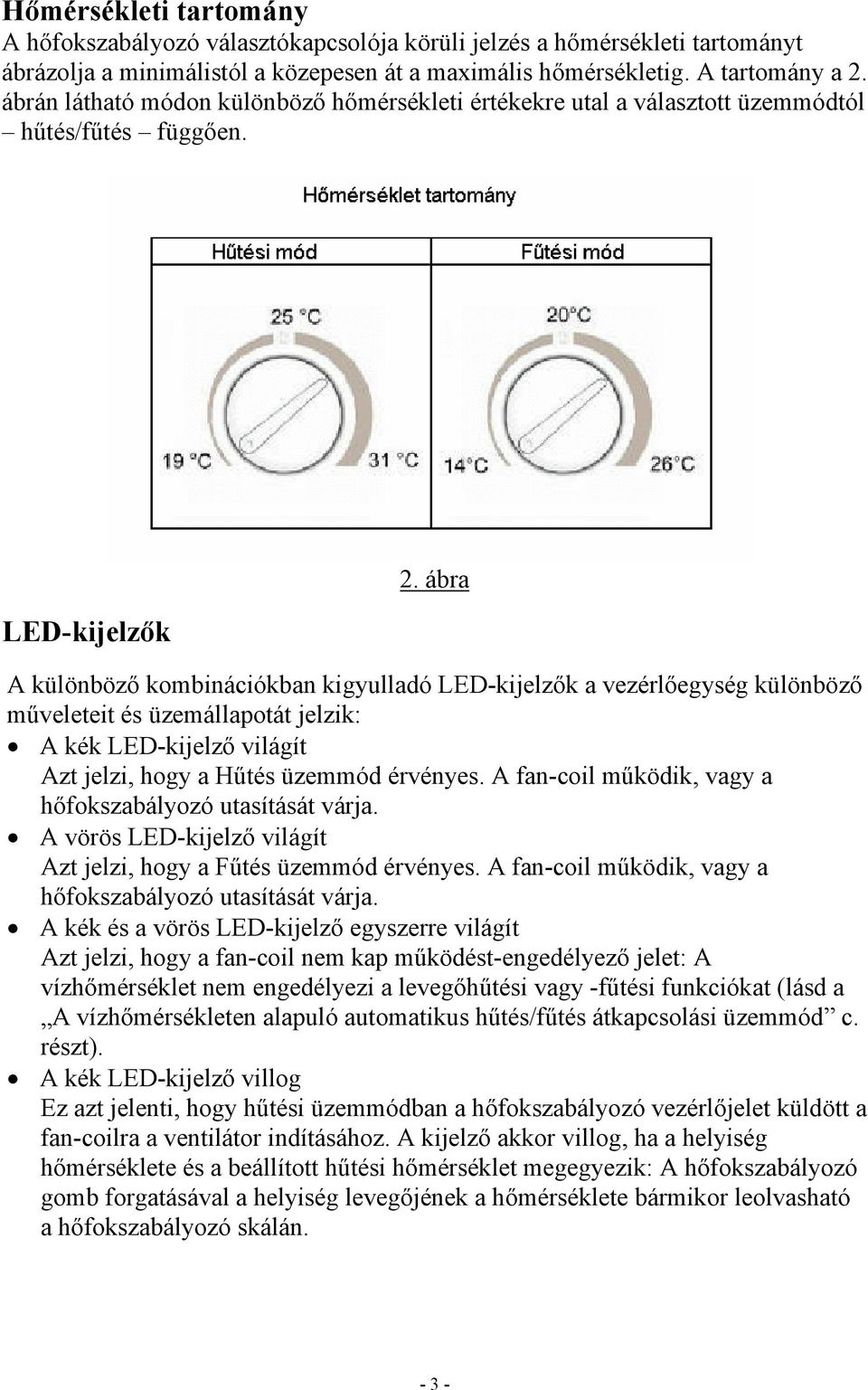

4 Hőmérsékleti tartomány A hőfokszabályozó választókapcsolója körüli jelzés a hőmérsékleti tartományt ábrázolja a minimálistól a közepesen át a maximális hőmérsékletig. A tartomány a 2. ábrán látható módon különböző hőmérsékleti értékekre utal a választott üzemmódtól hűtés/fűtés függően. LED-kijelzők 2. ábra A különböző kombinációkban kigyulladó LED-kijelzők a vezérlőegység különböző műveleteit és üzemállapotát jelzik: A kék LED-kijelző világít Azt jelzi, hogy a Hűtés üzemmód érvényes. A fan-coil működik, vagy a hőfokszabályozó utasítását várja. A vörös LED-kijelző világít Azt jelzi, hogy a Fűtés üzemmód érvényes. A fan-coil működik, vagy a hőfokszabályozó utasítását várja. A kék és a vörös LED-kijelző egyszerre világít Azt jelzi, hogy a fan-coil nem kap működést-engedélyező jelet: A vízhőmérséklet nem engedélyezi a levegőhűtési vagy -fűtési funkciókat (lásd a A vízhőmérsékleten alapuló automatikus hűtés/fűtés átkapcsolási üzemmód c. részt). A kék LED-kijelző villog Ez azt jelenti, hogy hűtési üzemmódban a hőfokszabályozó vezérlőjelet küldött a fan-coilra a ventilátor indításához. A kijelző akkor villog, ha a helyiség hőmérséklete és a beállított hűtési hőmérséklet megegyezik: A hőfokszabályozó gomb forgatásával a helyiség levegőjének a hőmérséklete bármikor leolvasható a hőfokszabályozó skálán

5 A vörös LED-kijelző villog Ez azt jelenti, hogy fűtési üzemmódban a hőfokszabályozó vezérlőjelet küldött a fan-coilra a ventilátor indításához. A kijelző akkor villog, ha a helyiség hőmérséklete és a beállított fűtési hőmérséklet megegyezik. A hőfokszabályozó gomb forgatásával a helyiség levegőjének a hőmérséklete bármikor leolvasható a hőfokszabályozó skálán. A működés ismertetése Hőmérsékletszabályozás a ventilátorműködés szabályozásával AUTO állásban A hőfokszabályozón beállított hőmérséklet és a helyiséghőmérséklet közötti különbség alapján a ventilátor automatikusan bekapcsolódik a megfelelő fokozatba. állásokban A ventilátor a beállított hőmérséklet elérésekor Ki ill. bekapcsol a kiválasztott ventilátorfokozatban. Kézi hűtés/fűtés átkapcsolási üzemmód Az átkapcsoló nyomógombbal hozható működésbe. A kék (hűtés), illetve a vörös (fűtés) LED-kijelző mutatja a kiválasztott üzemmódot. A vízhőmérsékleten alapuló automatikus hűtés/fűtés átkapcsolási üzemmód (opcionális vízhőmérséklet-érzékelővel) A mikroprocesszoros vezérlőegység automatikusan választja ki a hűtési vagy a fűtési módot a víz hőmérséklete alapján és az alábbi logika szerint: Vízhőmérséklet < 17 C: hűtési üzemmód van beállítva Vízhőmérséklet > 39 C: fűtési üzemmód van beállítva Vízhőmérséklet 17 C és 39 C között: a rendszer le van tiltva, a fan-coil nem kap ventilátor-működést engedlyező jelet - 4 -

6 Időfunkció ( a MicroD változatnál nincs) Az időfunkciót a rendszer arra használja, hogy amikor a helyiség hőmérséklete elérte a hőfokszabályozón beállított értéket, akkor rendszeres időközönként (10 percenként) 2 perces időtartamra beindítsa közepes fordulatszámon a ventilátort. Ez a helyiség hőmérsékletének állandó ellenőrzését teszi lehetővé. Az időfunkció csak a hűtési üzemmódban használatos. Figyelem! Amikor az időfunkció szerinti 2 perces hőmérséklet ellenörzés működik, a hőfokszabályozó és az üzemmódválasztó kapcsoló használata le van tiltva. Műszaki adatok és üzemi határértékek Tárolási hőmérséklet: -40 C +85 C Üzemi hőmérséklet: 0 C +40 C A hőmérsékletérzékelők pontossága: +/-0,5 C Maximális áramerősség a V1, V2 és V3 (ventilátorfordulatszám) kivezetésen: 1,1 A Lehetséges kiépítések Alap beállítás aktivizált funkciók listája: hőmérsékletszabályozás a ventilátor-működés szabályozásával kézi hűtés/fűtés átkapcsolási üzemmód Időfunkció (a MicroD esetében hiányzik). Általános bekötési rajzok az FC Estro készülékhez: Micro:FC MicroD:FC MicroD több fan-coilral párhuzamosan: FC Általános bekötési rajzok az UTN készülékhez: MicroD:UT

7 Kiépítés vízhőmérséklet-érzékelővel (opcionális) aktivizált funkciók listája: hőmérsékletszabályozás a ventilátor-működés szabályozásával automatikus hűtés/fűtés kapcsolási mód a vízhőmérséklet alapján Időfunkció (a MicroD esetében hiányzik). Általános bekötési rajzok az FC Estro készülékhez Micro:FC MicroD:FC MicroD több fan-coilral párhuzamosan: FC Általános bekötési rajzok az UTN készülékhez: MicroD:UT Figyelem! A vízhőmérséklet-érzékelő csatlakoztatásával az automatikus hűtés/fűtés átkapcsolási üzemmód automatikusan működésbe lép, a kézi átkapcsolási lehetőség megszünik! Micro telepítési utasítás Felszerelés a fan-coilra A Micro vezérlőegység egy műanyag tartókerettel és egy takarólappal a fan-coil mindkét oldalára felszerelhető. 1. Csavarja ki a rács végén lévő nyílások mögötti négy csavart, és vegye le a fancoil burkolatát (3. ábra). 3. ábra - 6 -

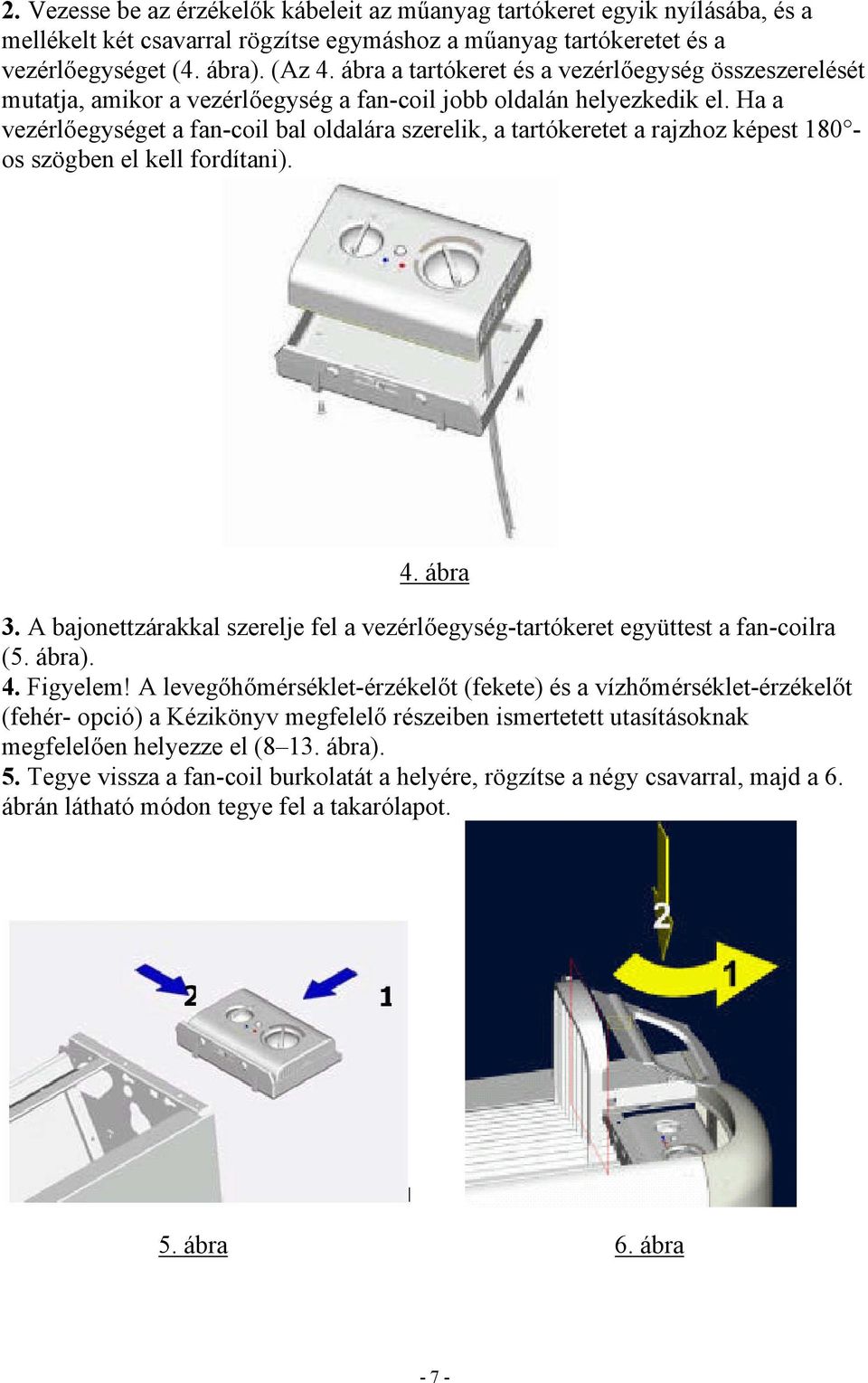

8 2. Vezesse be az érzékelők kábeleit az műanyag tartókeret egyik nyílásába, és a mellékelt két csavarral rögzítse egymáshoz a műanyag tartókeretet és a vezérlőegységet (4. ábra). (Az 4. ábra a tartókeret és a vezérlőegység összeszerelését mutatja, amikor a vezérlőegység a fan-coil jobb oldalán helyezkedik el. Ha a vezérlőegységet a fan-coil bal oldalára szerelik, a tartókeretet a rajzhoz képest 180 os szögben el kell fordítani). 4. ábra 3. A bajonettzárakkal szerelje fel a vezérlőegység-tartókeret együttest a fan-coilra (5. ábra). 4. Figyelem! A levegőhőmérséklet-érzékelőt (fekete) és a vízhőmérséklet-érzékelőt (fehér- opció) a Kézikönyv megfelelő részeiben ismertetett utasításoknak megfelelően helyezze el (8 13. ábra). 5. Tegye vissza a fan-coil burkolatát a helyére, rögzítse a négy csavarral, majd a 6. ábrán látható módon tegye fel a takarólapot. 5. ábra 6. ábra - 7 -

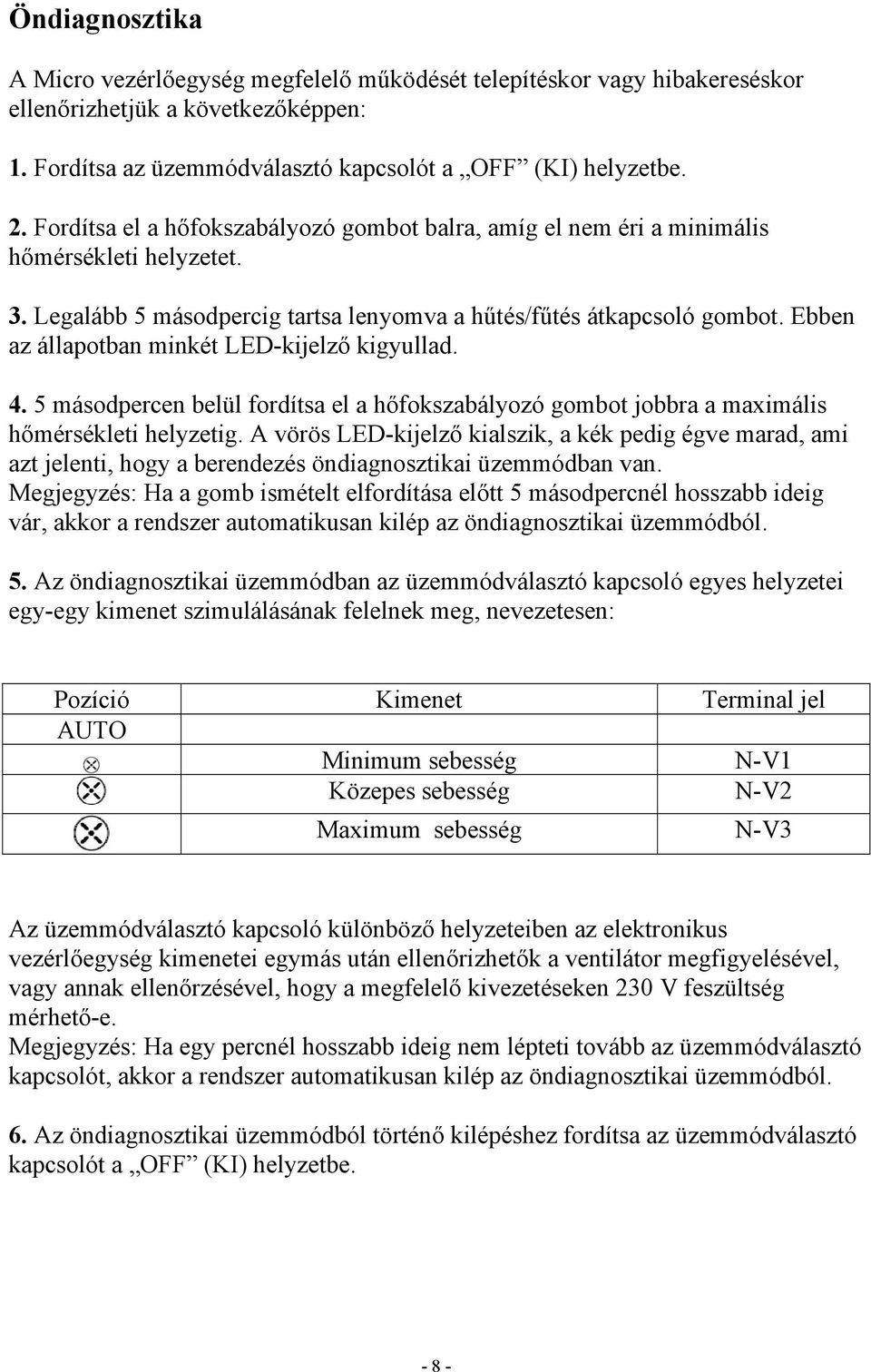

9 Öndiagnosztika A Micro vezérlőegység megfelelő működését telepítéskor vagy hibakereséskor ellenőrizhetjük a következőképpen: 1. Fordítsa az üzemmódválasztó kapcsolót a OFF (KI) helyzetbe. 2. Fordítsa el a hőfokszabályozó gombot balra, amíg el nem éri a minimális hőmérsékleti helyzetet. 3. Legalább 5 másodpercig tartsa lenyomva a hűtés/fűtés átkapcsoló gombot. Ebben az állapotban minkét LED-kijelző kigyullad másodpercen belül fordítsa el a hőfokszabályozó gombot jobbra a maximális hőmérsékleti helyzetig. A vörös LED-kijelző kialszik, a kék pedig égve marad, ami azt jelenti, hogy a berendezés öndiagnosztikai üzemmódban van. Megjegyzés: Ha a gomb ismételt elfordítása előtt 5 másodpercnél hosszabb ideig vár, akkor a rendszer automatikusan kilép az öndiagnosztikai üzemmódból. 5. Az öndiagnosztikai üzemmódban az üzemmódválasztó kapcsoló egyes helyzetei egy-egy kimenet szimulálásának felelnek meg, nevezetesen: Pozíció Kimenet Terminal jel AUTO Minimum sebesség N-V1 Közepes sebesség N-V2 Maximum sebesség N-V3 Az üzemmódválasztó kapcsoló különböző helyzeteiben az elektronikus vezérlőegység kimenetei egymás után ellenőrizhetők a ventilátor megfigyelésével, vagy annak ellenőrzésével, hogy a megfelelő kivezetéseken 230 V feszültség mérhető-e. Megjegyzés: Ha egy percnél hosszabb ideig nem lépteti tovább az üzemmódválasztó kapcsolót, akkor a rendszer automatikusan kilép az öndiagnosztikai üzemmódból. 6. Az öndiagnosztikai üzemmódból történő kilépéshez fordítsa az üzemmódválasztó kapcsolót a OFF (KI) helyzetbe

10 A levegőhőmérséklet-érzékelő (fekete) helyzete az ESTRO egységen Használja a mellékelt öntapadó műanyag érzékelőtartót. Az alábbi ábrák a levegőhőmérséklet-érzékelő felszerelését mutatják be: Fan-coil alapzat nélkül (7. ábra). Fan-coil alapzattal (8. ábra). Fan-coil FU-változatban, elülső levegőbeszívással (9. ábra). 7. ábra 8. ábra 9. ábra A vízhőmérséklet-érzékelő (fehér) helyzete az ESTRO egységen - 9 -

11 A vízhőmérséklet-érzékelőhöz használja a speciális réz érzékelőtartót, és az alábbiakban ismertetett konkrét esetnek megfelelően állítsa be. Figyelem! A vízhőmérséklet-érzékelő opcionális egység. Kétcsöves fan-coil esetén a vízhőmérséklet-érzékelőt a hőcserélőn kell elhelyezni (10. és 11. ábra). 10. ábra 11. ábra Négycsöves fan-coil esetén a vízhőmérséklet-érzékelőt a fűtőkör hőcserélőjén kell elhelyezni (12. ábra). 12. ábra A vízhőmérséklet-érzékelő (fehér) helyzete az UTN egységen Kétcsöves UTN egység esetén a vízhőmérséklet-érzékelőt a hőcserélő belépő részén kell elhelyezni. Négycsöves UTN egység esetén a vízhőmérséklet-érzékelőt a fűtőkör hőcserélőjének a belépő részén kell elhelyezni. Az ESTRO fan-coilok Micro vezérlőegységének bekötési rajza

12 Miután a Lehetséges kiépítések című részben felsoroltak közül kiválasztotta a Micro vezérlőegység valamelyik kiépítését, keresse meg a következő oldalakon az adott megoldáshoz tartozó bekötési rajzot. A bekötési rajz szimbólumainak magyarázata V1 Minimális fordulatszám SW Vízhőmérséklet-érzékelő V2 Közepes fordulatszám SA Levegőhőmérséklet-érzékelő V3 Maximális fordulatszám F Biztosíték (nem tartozék) L Fázisvezeték IL Főkapcsoló (nem tartozék) PE Földvezeték CN Fan-coil gyorsrögzítő kapcsolótábla N Nullavezeték KP vezérlőegység 4 fan-coil közös vezérléséhez BK Fekete (max. fordulatszám) IPM Vezérlőegység az UTN bekötéséhez BU Kék (közepes M Fan-coil motor fordulatszám) RD Vörös (min. fordulatszám) ---- A villamos csatlakoztatásokat a telepítő végzi. W Fehér (közös) H

13 A MicroD falraszerelhető vezérlőegység telepítési utasítása 1. Csavarja ki a vezérlőegység rögzítőcsavarját (13. ábra). 2. Győződjön meg arról, hogy a fordulatszámkapcsoló kikapcsolt OFF (KI), a hőmérsékletkapcsoló pedig közepes helyzetben van-e; ezután vegye le a vezérlőegység felső részét (14. ábra). 3. Fúrja meg a falat a vezérlőegység telepítésének a helyén az alapzaton lévő (5 x 8 mm-es) rögzítőnyílásokkal azonos magasságban (15. ábra). 15. ábra

14 4. Végezze el a vezérlőegység kapcsolótáblájának elektromos csatlakoztatásait. 5. Rögzítse a csavarokkal a vezérlőegység alapzatát az előzőleg kifúrt falra. 6. Helyezze vissza a vezérlőegység felső részét; ügyeljen arra, hogy a kapcsolók a szétszerelés előtti helyzetben legyenek (lásd a 2. pontot). Csavarja vissza a vezérlőegység rögzítőcsavarját. 7. Végezze el a fan-coil villamos csatlakoztatásait a kiválasztott kiépítésnek megfelelő bekötési rajz szerint. MicroD bekötési rajzok az ESTRO fan-coilhoz Miután kiválasztotta a MicroD kiépítést a Lehetséges kiépítések című részben található megoldások közül, jegyezze fel a kívánt megoldáshoz tartozó rajz számát, és keresse ki az alábbiak közül. A bekötési rajzok szimbólumainak a magyarázata a 11. oldalon található

15 MicroD bekötési rajzok az UTN egységhez

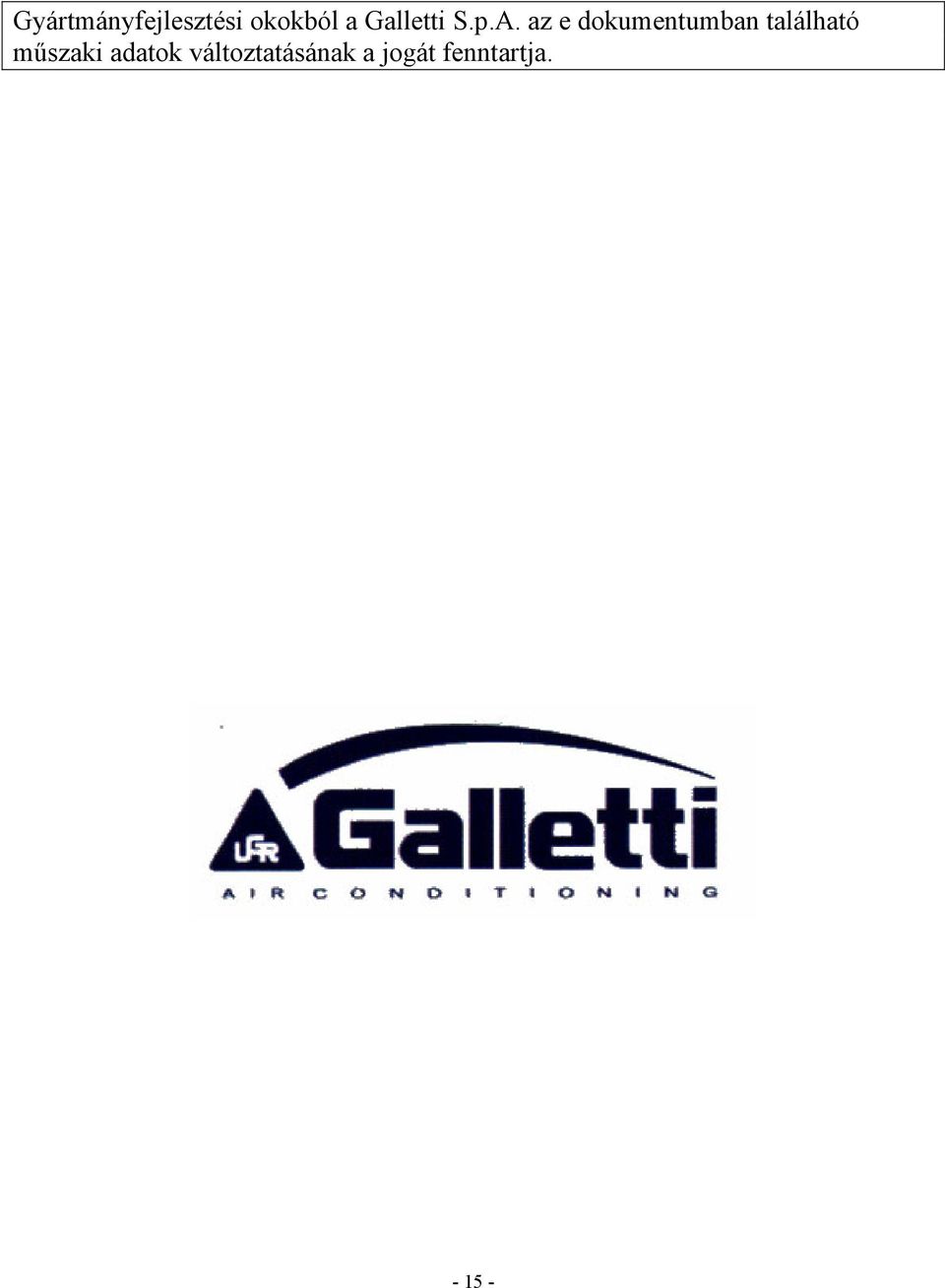

16 Gyártmányfejlesztési okokból a Galletti S.p.A. az e dokumentumban található műszaki adatok változtatásának a jogát fenntartja
