1 KLING Mérnöki, Ipari és Kereskedelmi Kft 1106 BUDAPEST Gránátos utca 6. Tel.: , Fax: Magyarországi Képviselet G V automatikus sorompó A vásárolt terméket csak megfelelı szakismerettel rendelékezı, cégünk által felkészített szakember szerelheti fel, kötheti be és helyezheti üzembe a készülék leírásában szereplı módon! 1./ Sorompó test 9./ Kulcsos kapcsoló 2./ Vezérlés 10./ DIR fotocella oszlop 3./ Alumínium sorompóárboc 11./ DIR fotocella 4./ Vörös foszforeszkáló csík 12./ Fix sorompóbak 5./ Antenna 13./ Mágneses hurokérzékelı 6./ LED-es fénysor 14./ DIR fotocella 7./ Árboc csatlakozó elem 15./ Proximity kártya olvasó 8./ LED-es villogó lámpa 16./ Oszlop proximity kártya olvasóhoz G2080 leírás 1/16 Kling Kft.

helyezheti üzembe a készülék leírásában szereplı módon! 1./ Sorompó test 9./ Kulcsos kapcsoló 2./ Vezérlés 10./ DIR fotocella oszlop 3./ Alumínium sorompóárboc 11./ DIR fotocella 4.

2 Általános leírás: Ezzel a sorompóval megoldható a lezárása ipari, lakossági és közhasználatú útvonalakat egészen 7,6m szélességig. A terméket teljes egészében a CAME CANCELLI AUTOMATICI S.P.A. tervezte és gyártja. A termék megfelel az aktuális biztonsági elıírásoknak. Tulajdonságok: -IP54 védelem -becsípıdés-védelem -biztonsági kapcsolat nyitott állapotban is -végálláslassítás -beépíthetı SETK kulcsos kapcsoló, S6000 kódzár billentyőzet, S9000 rádiófrekvenciás kódzár, proximity kártya olvasó -beépíthetı DIR fotocella Technikai tulajdonságok: 230V a.c. tápfeszültségő sorompó 3,6-7,6m lezárására, 4-8mp. mőködési idıvel. A sorompó kétféle külsıvel rendelhetı: G2080 >> festett G2080I >> rozsdamentes acél Szükséges kiegészítık: G02000: alumínium sorompóárboc 100mm átmérıvel, 2m hosszban G04000: alumínium sorompóárboc 100mm átmérıvel, 4m hosszban ZL38: Vezérlıpanel G02040: 40mm átmérıjő rugó G04060: 50mm átmérıjő rugó G06080: 55mm átmérıjő rugó Opcionális kiegészítık: G06801: Csatlakozó elem az árbochoz 3,6m nél nagyobb hossz esetén G06802: Illesztés az árboc csatlakozóhoz fénysor esetén, 5m-nél nagyobb hossz esetén G02801: Villogó lámpa G02802: DIR fotocella tartó konzol G02083: Fénysor az árbochoz G02804: Csatlakozó kábel fénysorhoz G02805: Akkumulátor tartó G02806: Alumínium sorompó szakáll 2m. G02807: Fix sorompóbak G02808: Mozgó sorompóbak G02809: Vörös fényvisszaverı matrica G2080 leírás 2/16 Kling Kft.

Tulajdonságok: -IP54 védelem -becsípıdés-védelem -biztonsági kapcsolat nyitott állapotban is -végálláslassítás -beépíthetı SETK kulcsos kapcsoló, S6000 kódzár billentyőzet, S9000 rádiófrekvenciás

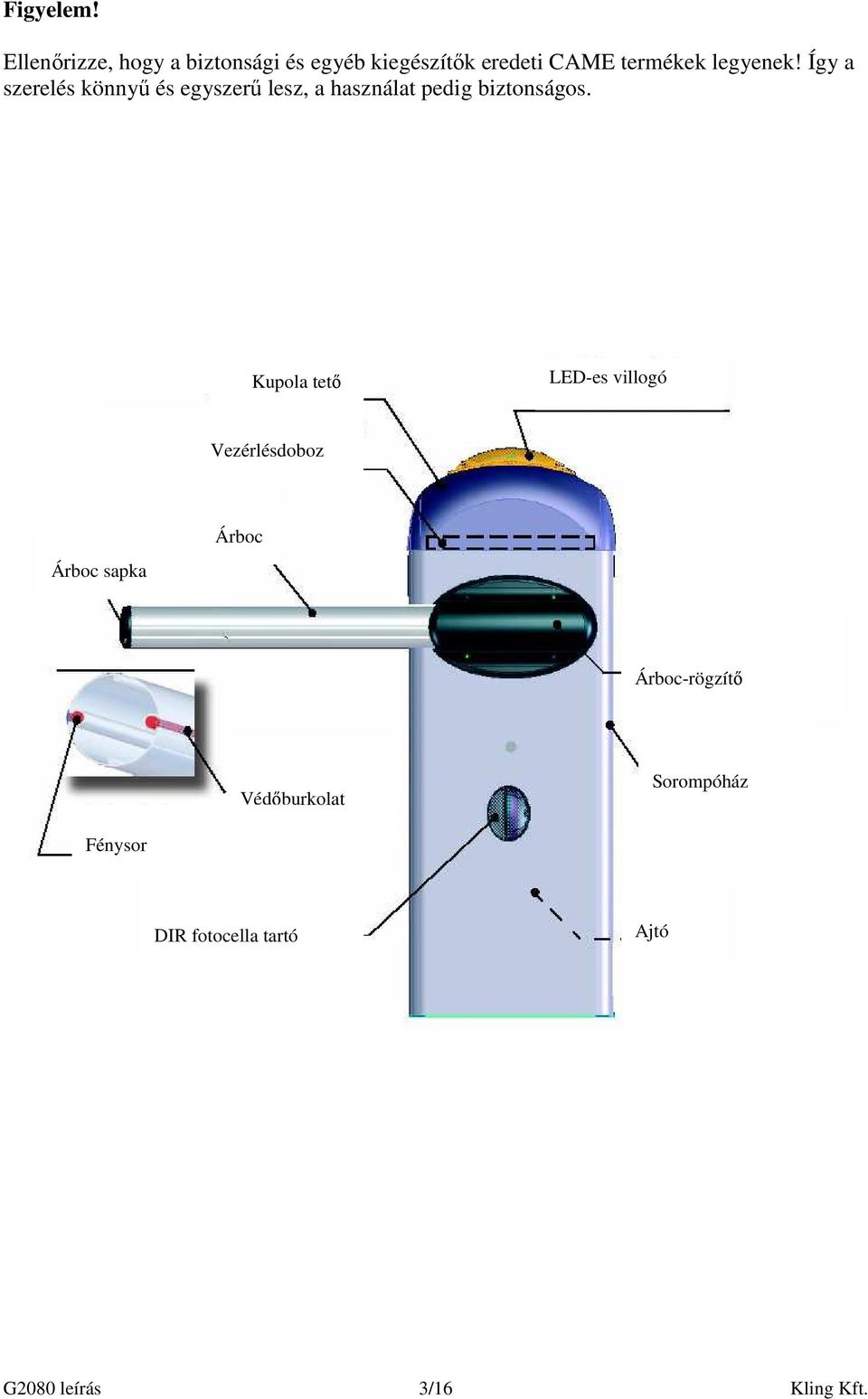

3 Figyelem! Ellenırizze, hogy a biztonsági és egyéb kiegészítık eredeti CAME termékek legyenek! Így a szerelés könnyő és egyszerő lesz, a használat pedig biztonságos. Kupola tetı LED-es villogó Vezérlésdoboz Árboc sapka Árboc Árboc-rögzítı Védıburkolat Sorompóház Fénysor DIR fotocella tartó Ajtó G2080 leírás 3/16 Kling Kft.

legyenek! Így a szerelés könnyő és egyszerő lesz, a használat pedig biztonságos.

4 Kiegészítık: Csatlakozó elem G2080/I sorompó max. 7,6m lezárásához, 24V d.c. meghajtó motorral Vörös Zöld Árboc Sárga Vezérlıpanel Kiegyensúlyozó rugók Árboc csatlakozó elem Villogó lámpa Szakáll Akkumulátor tartó DIR fotocella tartó Fényvisszaverı csíkok Fix sorompóbak Fénycsík Mozgó sorompóbak G2080 leírás 4/16 Kling Kft.

csatlakozó elem Villogó lámpa Szakáll Akkumulátor tartó DIR fotocella tartó

5 Technikai adatok: Tápfeszültség: 230V A.C. Meghajtómotor tápfeszültsége: 24V D.C. Teljesítmény: 300W Max. Áramfelvétel: 1,3A (230V); 15A (24V) Áttétel: 1/202 Motor nyomatéka: 600Nm Nyitási idı: 4-8mp Üzemhányad: intenzív használatra Méretek: G2080 leírás 5/16 Kling Kft.

Áramfelvétel: 1,3A (230V); 15A (24V) Áttétel: 1/202 Motor

6 A részegységek: G2080 leírás 6/16 Kling Kft.

7 A/ 2,5mm vastag acélból épített, felületkezelt és festett, vagy 2mm vastag rozsdamentes acélból épített sorompótest B/ Beépíthetı kiegészítık helye C/ DIR fotocella tartó D/ Cilinderzáras ajtó. A cilinderzárral meg lehet szakítani a motor tápfeszültségét, valamint a felsı burkolatot szabaddá teszi. E/ Felületkezelt sorompótalp F/ Árbocrögzítı lemez 1. G/ Árbocrögzítı lemez 2. H/ Árbocrögzítı burkolat I/ Ujjbecsípıdésvédı burkolat L/ Cilinderzáras kireteszelı M/ 24V-os (D.C.) meghajtó motor alumínium házban, belül folyamatos kenéső remdszer N/ Kiegyensúlyozó rugók O/ Végállás P/ Végállás-lassítás Q/ Sorompó kar R/ ABS vezérlésház transzformátorral ZL38 vezérlıpanelhez S/ Felsı burkolat T/ Körárboc U/ LED-es villogó lámpa V/ LED-es fénysor Z/ Árbocbeállító ütközıcsap Y/ Földelések. A használt kábel ne legyen vékonyabb, mint 2,5mm! G2080 leírás 7/16 Kling Kft.

H/ Árbocrögzítı burkolat I/ Ujjbecsípıdésvédı burkolat L/ Ci

8 Szerelés: Az alap elkészítése: Készítsen a szereléstıl függı beton alapot, amelybe beágyazza a rögzítı elemet (a sorompóalphoz). A talpnak tökéletesen szintben, valamint tisztának kell lennie, és a csavarnak tökéletesen behajthatónak kell lennie. Egy 60mm átmérıjő lyukat kell hagyni, ahol a vezetékeket ki lehet vezetni. Alaplap Kábelkivezetés A sorompóház rögzítése: Azt ajánljuk, hogy a sorompótestet az ajtóval a terület külseje felé szerelje fel. Nyissa ki a sorompó ajtaját, és vegye le a felsı burkolatot. G2080 leírás 8/16 Kling Kft.

Egy 60mm átmérıjő lyukat kell hagyni, ahol a vezetékeket ki lehet vezetni.

9 Balos és jobbos sorompó: Bejárati oldal Balos sorompó Jobbos sorompó Bejárati oldal Külsı terület Külsı terület A sorompó alapesetben úgy van összerakva, hogy a sorompóház belülrıl nézve a bal oldalra kerüljön. Ha szükséges, a sorompót át lehet fordítani, a következı módon: -vegye le a rugórögzítıt (a) -vegye le az íves kart (b) G2080 leírás 9/16 Kling Kft.

10 Aztán: fordítsa át a motorkart és -a rugórögzítıt (c) -az íves kart (c) Ezek után: -fordítsa meg a végálláskapcsolók bekötéseit (d) -fordítsa meg a motor bekötéseit (d) d A végálláskapcsoló sorkapcsa A motor sorkapcsa Fehér Vörös Kék Barna Végálláskapcsoló Motor Most szerelje fel az árbocot: -rögzítse a 2. számú árbocrögzítı lemezt és az árbocrögzítı burkolatot az 1. számú árbocrögzítı lemezhez megkönnyítendı az árboc felfogatását -helyezze fel az árbocot, aztán rögzítse a csavarokat G2080 leírás 10/16 Kling Kft.

Motor Most szerelje fel az árbocot: -rögzítse a 2. számú árbocrögzítı lemezt és az árbocrögzítı burkolatot az 1.

11 Az árboc burkolatainak rögzítése: -mérje le az árboc hosszát, majd a fénysor burkolatát vágja a megfelelı méretre -helyezze be a fénysor burkolatát -csavarozza fel az árboc véglezáróját Ezután csavarozza fel az árbocrögzítés újbecsípıdés elleni védıburkolatát G2080 leírás 11/16 Kling Kft.

burkolatát -csavarozza fel az árboc véglezáróját Ezután csavarozza fel

12 Kiegyensúlyozás: sárga zöld vörös átjárási szélesség a kar hossza Üres kar + mozgó bak + fénycsík +fénycsík+bak + szakáll +szakáll+fénycsík G2080 leírás 12/16 Kling Kft.

13 Végsı kiegyensúlyozás: -reteszelje ki a motort, pozícionálja az íves kart a rugórögzítıvel, a kart a nyitott állapotba -helyezze be a csavarokat -szerelje be a rugót -akassza be az alsó rugórögzítıt -Kézzel csavarja addig a rugót, amíg az árboc 45 -ban nem áll -rögzítse a rugót Megjegyzés: A fenti mőveletet meg kell ismételni, ha két rugót használ! G2080 leírás 13/16 Kling Kft.

rugórögzítıt -Kézzel csavarja addig a rugót, amíg az árboc 45 -ban nem áll -rögzítse a rugót

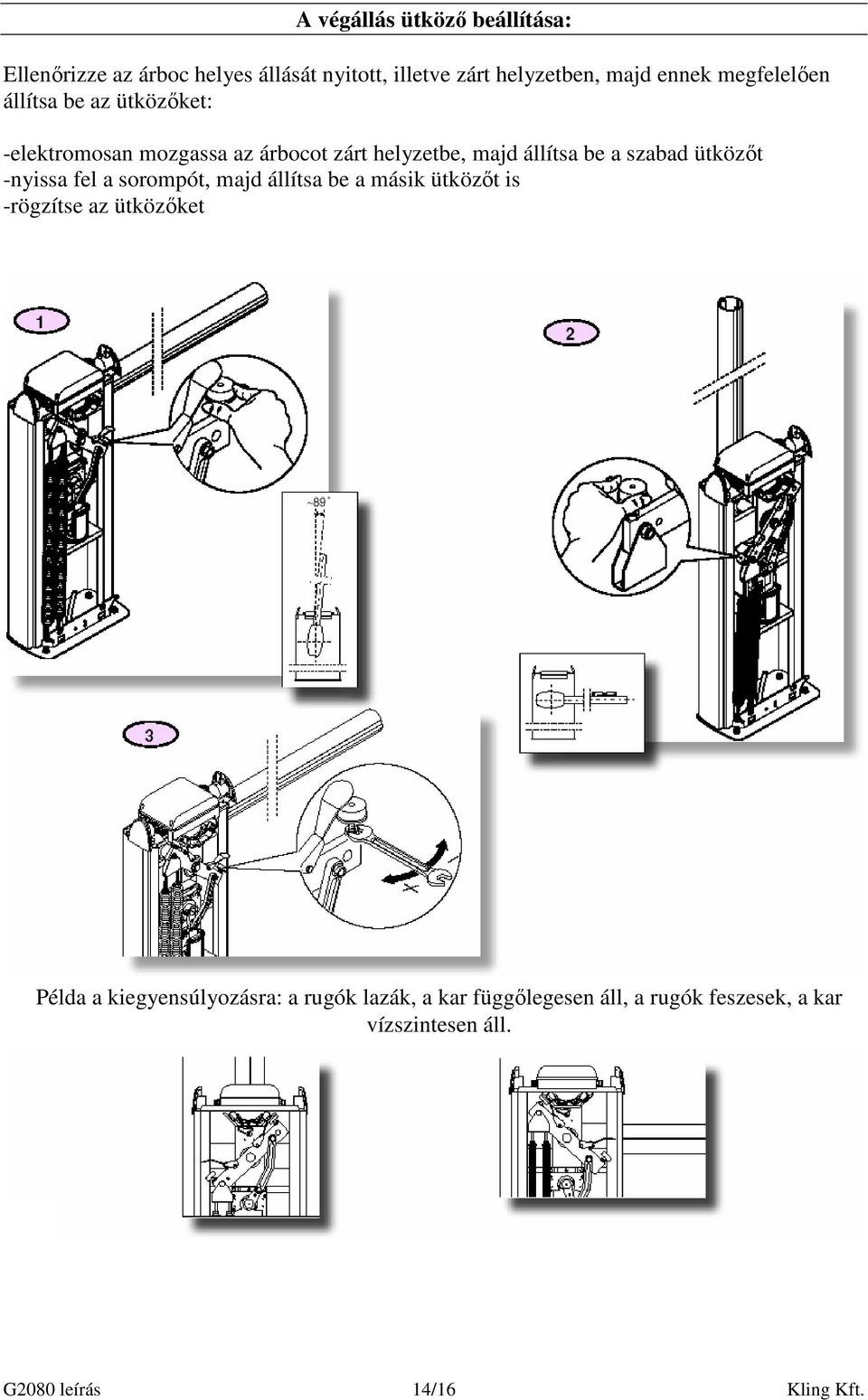

14 A végállás ütközı beállítása: Ellenırizze az árboc helyes állását nyitott, illetve zárt helyzetben, majd ennek megfelelıen állítsa be az ütközıket: -elektromosan mozgassa az árbocot zárt helyzetbe, majd állítsa be a szabad ütközıt -nyissa fel a sorompót, majd állítsa be a másik ütközıt is -rögzítse az ütközıket Példa a kiegyensúlyozásra: a rugók lazák, a kar függılegesen áll, a rugók feszesek, a kar vízszintesen áll. G2080 leírás 14/16 Kling Kft.

ütközıt -nyissa fel a sorompót, majd állítsa be a másik ütközıt is -rögzítse az ütközıket Példa a

15 A ZL38 vezérlıpanel beszerelése: Csavarozza le a vezérlésdoboz tetejét, majd csatlakoztassa a vezérlést, majd helyezze áram alá és próbálja ki. FIGYELEM! Zárja be az ajtót! Zárja le a vezérlésdoboz tetejét, majd helyezze fel a felsı burkolatot. G2080 leírás 15/16 Kling Kft.

próbálja ki. FIGYELEM! Zárja be az ajtót!

16 Hibajelenségek: Hibajelenség Hivatkozás Ellenırizendı Az automatika nem nyit vagy Zárja be az ajtót a kulccsal zár Az automatika nyit, de nem zár Kapcsolja ki a karbantartási munkák funkciót a DIP kapcsolóval Az automatika zár, de nem nyit Ellenırizze a tápfeszültséget és a biztosítékokat Nincs automata zárás N.C. biztonsági kapocs nyitott Nem mőködik a távkapcsolóval Nem engedélyezett mesterszolga kapcsolat Irányt vált Ellenırizze a kiegyensúlyozást és a rugó feszességét Csak egy távkapcsoló mőködik Tiltsa le az akadályérzékelést a DIP kapcsolóval A fotocella nem mőködik Ellenırizze a nyitási végállást A jelzı LED gyorsan villog Ellenırizze a zárási végállást A jelzı LED világít Kapcsolja be az automata zárást a DIP kapcsolóval Nincs lassítás Ellenırizze a mozgásirányt Az automatika nem mőködik az Vezérlı nyomógomb akkumulátorokról Az automatika lassul Ellenırizze az áthidalót az AF43S frekvenciakártyán, kapcsolja ki, majd be a tápfeszültséget Az automatika nem áll le Ellenırizze az árboc hosszát Az árboc nagyon beleng Újra mentse el a rádió-kódot 18. Állítsa be az érzékenységet 22. Tanítsa újra a távkapcsolókat 23. Engedélyezze a fotocellát a DIP kapcsolóval 24. Sorba kösse a fotocellákat, ne párhuzamosan 25. Az akkumulátorok kimerültek 26. Hibás fotocella-polaritás Az összes információ maximális figyelemmel és ellenırzéssel lett elkészítve. Mindemellett nem vállalunk felelısséget semmilyen hibáért, vagy kihagyásért. A mőszaki változtatások joga fenntartva. G2080 leírás 16/16 Kling Kft.

biztonsági kapocs nyitott Nem mőködik a távkapcsolóval 2-14-16 6. Nem engedélyezett mesterszolga kapcsolat Irányt vált 7-18 7.
