1 1106 Budapest Gránátos utca 6. Tel.: Fax: Magyarországi képviselet BXE 24 24V-os, forgásérzékelős motor vezérlés tolókapukhoz A vásárolt terméket csak megfelelő szakismerettel rendelkező, cégünk által felkészített szakember helyezheti üzembe a készülék leírásában szereplő módon! 2008/11/14/ 1 / 8 oldal Tel.:

2 A ZBXE24 vezérlés általános leírása A vezérlés tápellátása 230V AC 50-60Hz az L1-L2 pontokon keresztül. A 230V-os oldalt F5A olvadó biztosíték védi. A vezérlés alacsony feszültségű oldalát F2A olvadó biztosíték védi. A külső kiegészítők táplálása 24V AC, össz. teljesítménye nem haladhatja meg a 40W-ot A vezérlés fix 90mp-es működési idővel rendelkezik. Fontos: Ha a vezérlésbe nyúl, először áramtalanítsa azt! Biztonsági kiegészítők A fotocellák beköthetőek: Záráskori visszanyitás módba (2-C1). Az erre a pontra kötött fotocellák ha akadályt érzékelnek zárás irányba, a motor megállítja a kaput és nyitás irányba indítja. Ez a funkció nyitás irányba nem működik. Részleges állj módba (2-C3). Az erre a pontra kötött fotocellák ha akadályt érzékelnek, a motor megállítja a kaput és elindítja az automatikus zárás funkciót, ha be van kapcsolva. Totál stop módba (1-2) Az erre a pontra kötött stop gombot megnyomja, akármilyen funkciója működik a kapunak, teljesen leállítja és alaphelyzetbe kerül a vezérlés. A kapu indításához újabb impulzusra van szükség távirányítóval, vagy nyomógombbal. Megjegyzés: Ha ezek a pontok közül akármelyik közt megszakad a rövidzár, az állapot visszajelző LED villog. Akadály érzékelés funkció. Ha a kapu áll (nyitott, vagy zárt, részlegesen nyitott végállásban, vagy stop parancs után) és indító parancsot kap, megvizsgálja a vezérlés, hogy a fotocellák érzékelnek-e akadályt. Ha nincs akadály a kapu mozgásterében, csak akkor indítja el a működést. Megjegyzés: Három akadályérzékelés után a vezérlés kinyitja a kaput, nyitott végállásban tartja és kikapcsolja az automatikus zárást is. Beköthető kiegészítők Térvilágítás (10-E1) Megvilágítja a kaput és környékét. A vezérlés felkapcsolja a lámpát, ha a kapu elhagyja a zárt végállását és addig világít, amíg a kapu teljesen be nem zár, beleértve az automatikus zárási időt is (ha ez a funkció be van kapcsolva). Nyitott kaput jelző lámpa (10-5) Jelzi, ha a kapu elhagyja a zárt végállását. Egyéb elérhető funkciók Automatikus zárás: Ha a kapu elérkezik nyitott végállásba, potencióméterrel beállított idő múlva elindítja a zárást. Ez a funkció deaktiválódik, ha fotocella akadályt érzékel, vagy totál stop parancs után. Részleges nyitás: A 2-3P pontok közé adott impulzusra a kapu zárt véghelyzetből potencióméterrel beállított ideig nyit és megáll. Ember jelenléte: Ha ez a funkció be van kapcsolva, a vezérlés távirányítóra nem reagál, csak nyomó gombra és arra is csak addig, amíg nyomva tartja. Mester-szolga: Összeköthető két motor is. Ilyenkor az egyik a mester, a másik a szolga motor. A mester motor teljes egészében vezérelni tudja a szolga motort. Végállás programozás: A végállások beszabályzása gombokkal történik. 2008/11/14/ 2 / 8 oldal Tel.:

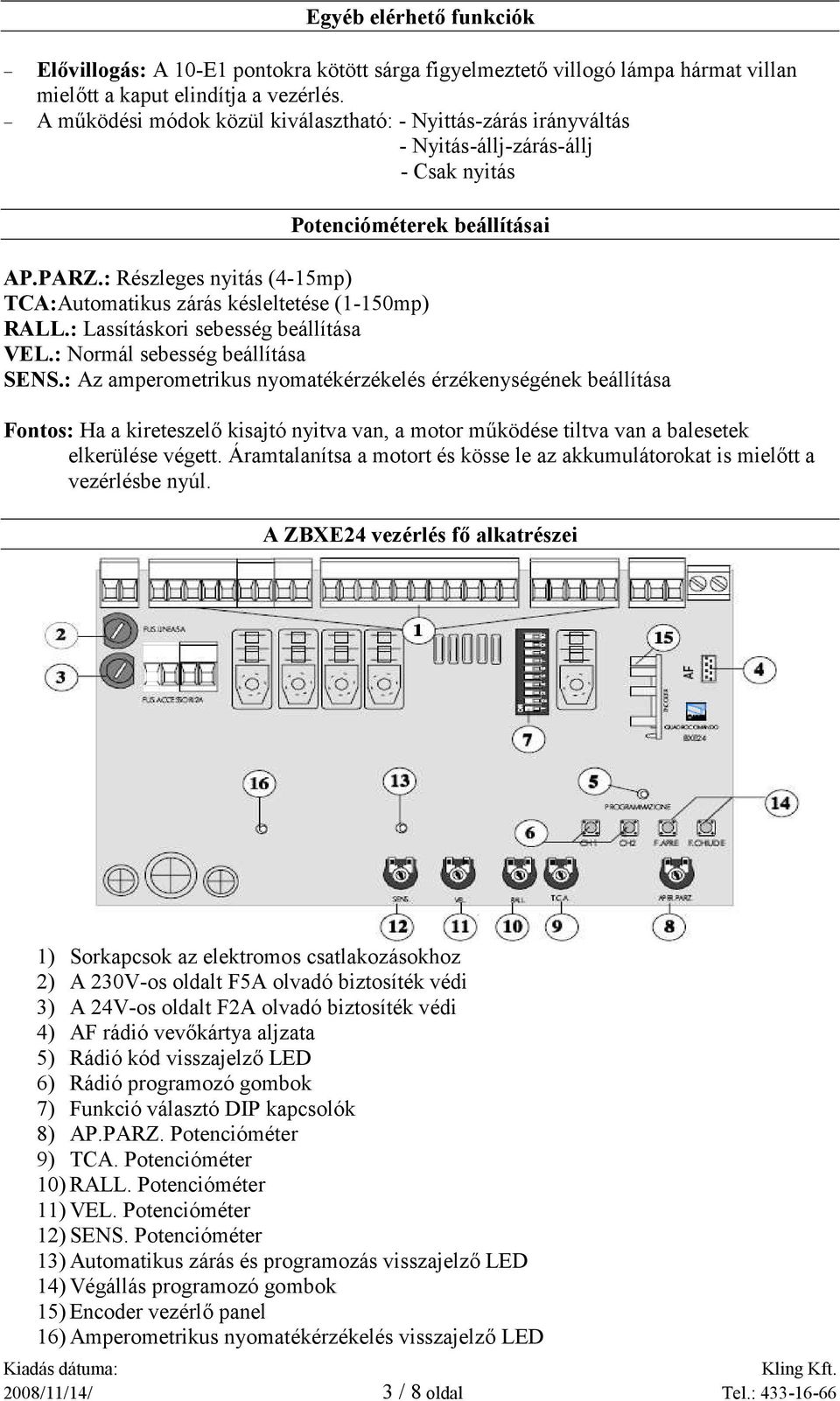

3 Egyéb elérhető funkciók Elővillogás: A 10-E1 pontokra kötött sárga figyelmeztető villogó lámpa hármat villan mielőtt a kaput elindítja a vezérlés. A működési módok közül kiválasztható: - Nyittás-zárás irányváltás - Nyitás-állj-zárás-állj - Csak nyitás Potencióméterek beállításai AP.PARZ.: Részleges nyitás (4-15mp) TCA:Automatikus zárás késleltetése (1-150mp) RALL.: Lassításkori sebesség beállítása VEL.: Normál sebesség beállítása SENS.: Az amperometrikus nyomatékérzékelés érzékenységének beállítása Fontos: Ha a kireteszelő kisajtó nyitva van, a motor működése tiltva van a balesetek elkerülése végett. Áramtalanítsa a motort és kösse le az akkumulátorokat is mielőtt a vezérlésbe nyúl. A ZBXE24 vezérlés fő alkatrészei 1) Sorkapcsok az elektromos csatlakozásokhoz 2) A 230V-os oldalt F5A olvadó biztosíték védi 3) A 24V-os oldalt F2A olvadó biztosíték védi 4) AF rádió vevőkártya aljzata 5) Rádió kód visszajelző LED 6) Rádió programozó gombok 7) Funkció választó DIP kapcsolók 8) AP.PARZ. Potencióméter 9) TCA. Potencióméter 10) RALL. Potencióméter 11) VEL. Potencióméter 12) SENS. Potencióméter 13) Automatikus zárás és programozás visszajelző LED 14) Végállás programozó gombok 15) Encoder vezérlő panel 16) Amperometrikus nyomatékérzékelés visszajelző LED 2008/11/14/ 3 / 8 oldal Tel.:

4 Funkció választó DIP kapcsolók beállításai 1 ON Ember jelenléte bekapcsolva 2 ON Automatikus zárás bekapcsolva 3 ON Akadályérzékelés bekapcsolva 4 ON Elővillogás bekapcsolva 5 ON Végállás programozás bekapcsolva 6 OFF Mester funkció kikapcsolva 7 ON Nyitás-zárás 2-7 gombbal 8 ON Nyitás-állj-zárás-állj 2-7 gombbal 7 ON - 9 ON Nyitás-zárás AF kártyával 8 ON 9 ON Nyitás-állj-zárás-állj AF kártyával 7 ON 10 ON Csak nyitás AF kártyával Elektromos bekötések Hálózati betáp AC 230V/50-60Hz Motor bekötési pontja 24V DC Villogó lámpa bekötési pontja AC 24V/25W Térvilágító lámpa bekötési pontja AC 24V/60W Kiegészítők táp ellátása DC 24V/40W Totál stop kapcsolati pont (N.C.) Nyitás nyomógomb kapcsolati pont (N.O.) Részleges nyitás kapcsolati pont (N.O.) 2008/11/14/ 4 / 8 oldal Tel.:

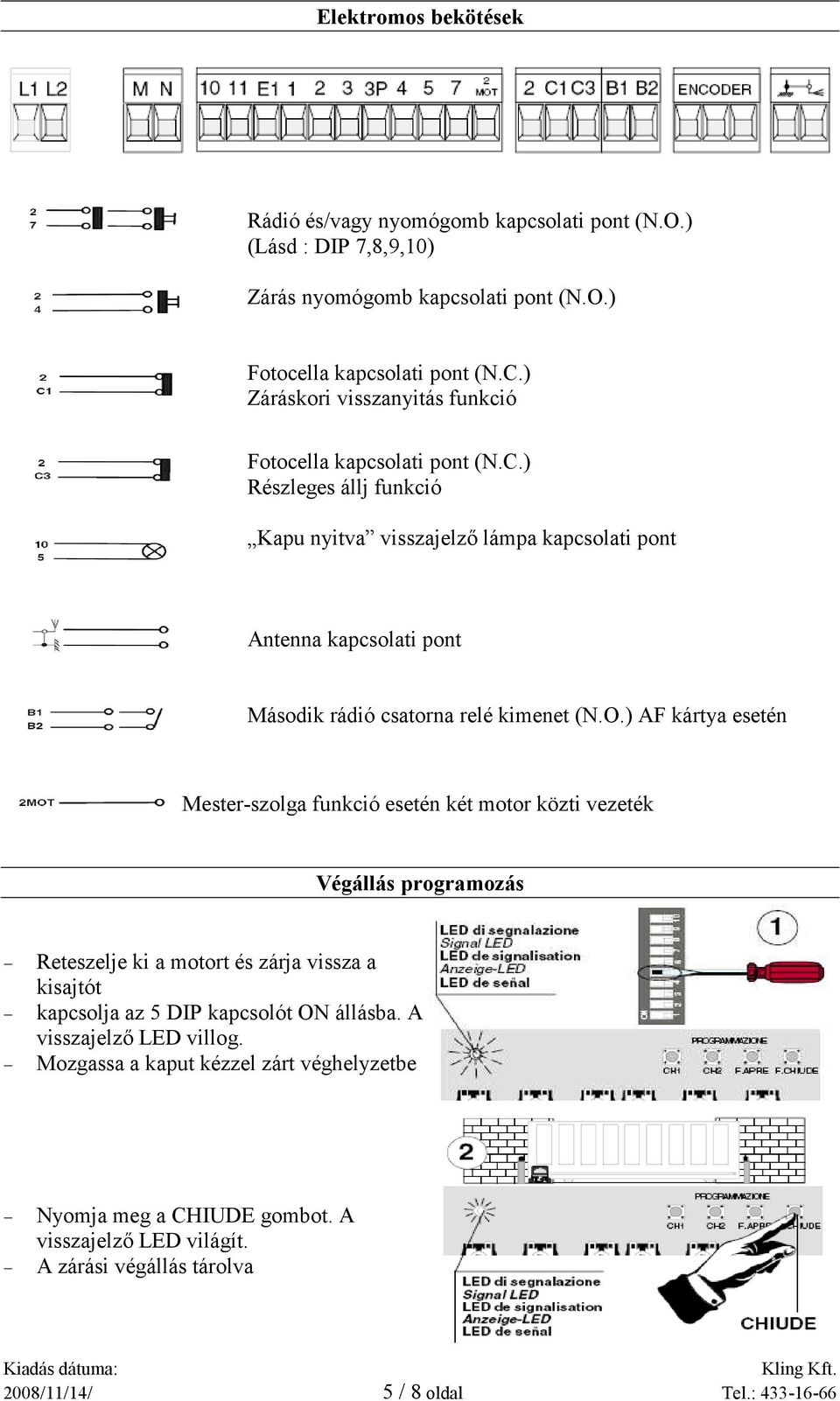

5 Elektromos bekötések Rádió és/vagy nyomógomb kapcsolati pont (N.O.) (Lásd : DIP 7,8,9,10) Zárás nyomógomb kapcsolati pont (N.O.) Fotocella kapcsolati pont (N.C.) Záráskori visszanyitás funkció Fotocella kapcsolati pont (N.C.) Részleges állj funkció Kapu nyitva visszajelző lámpa kapcsolati pont Antenna kapcsolati pont Második rádió csatorna relé kimenet (N.O.) AF kártya esetén Mester-szolga funkció esetén két motor közti vezeték Végállás programozás Reteszelje ki a motort és zárja vissza a kisajtót kapcsolja az 5 DIP kapcsolót ON állásba. A visszajelző LED villog. Mozgassa a kaput kézzel zárt véghelyzetbe Nyomja meg a CHIUDE gombot. A visszajelző LED világít. A zárási végállás tárolva 2008/11/14/ 5 / 8 oldal Tel.:

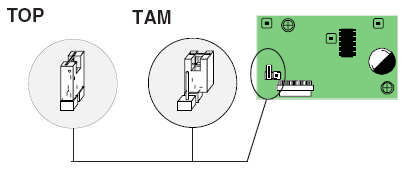

6 Végállás programozás Mozgassa el a kaput kézzel nyitott véghelyzetbe Nyomja meg az APRE gombot. A visszajelző LED világít A nyitási végállás tárolva Ha a LED nem világít, hanem kialszik, lásd a megjegyzést Kapcsolja az 5 DIP kapcsolót OFF állásba A végállás programozás megtörtént Megjegyzés: A CAME a motort gyárilag balosra köti be. (Belülről nézve a motor a zárt kapu bal oldalán van.) Ha a telepítés jobbos, akkor az ábra alapján meg kell fordítani a motor és a forgásérzékelő megfelelő vezetékeit és a végállás programozást elölről kezdeni. Akkumulátoros működtetés Az 1.ábra alapján helyezze el az akkumulátorokat a kialakított helyre. A 2.ábra alapján kösse be elektromosan. A rendszerhez 2db 12V/1,2 Ah akkumulátor csatlakoztatható. A távirányítók programozása Áramtalanítsa a vezérlést és kösse le az akkumulátorokat is. A lenti ábrák alapján helyezze be a megfelelő AF vevőkártyát, majd a távirányító típusától függően állítsa be a jumpert. Tanítsa össze a távirányítókat. Helyezze újra feszültség alá a vezérlést. Tanítsa rá a vezérlés rádiórendszerét a távirányítóra. 2008/11/14/ 6 / 8 oldal Tel.:

7 Távirányítók Az ATOMO típusú távvezérlőket a fentiektől eltérően kell a vevőegységhez programozni. (Külön leíráson található.) 2008/11/14/ 7 / 8 oldal Tel.:

8 A távirányítók programozása a vevőegységhez Nyomja le és tartsa nyomva a CH1 programozó gombot. (A vezérlésen a ellenőrző LED villog.) Nyomja meg az összetanított távvezérlők egyikének azon gombját, amelyikkel szeretné működtetni a kaput. (A vezérlésen levő ellenőrző LED világít, sikeres programozás.) Ha a B1-B2 második csatorna kimenetet is használja, ismételje a fenti műveletsort a CH2-es gombbal is. Fontos: A vevőegység által tárolt kód nem törölhető, csak felülírható. Két motor együttes működtetése Az ún. mester-szolga funkció lehetővé teszi, hogy két motor együtt működjön a fenti ábrán látható módon. Ha túl hosszú a nyílás, vagy túl nehéz lenne az egy szárny, használjon két motort mester-szolga funkcióba kapcsolva. A mester motorba (DIP6 ON) kell az összes kiegészítőt és a rádió rendszert bekötni. A szolga motorba (összes DIP OFF) csak két szál vezeték megy (2, 2MOT). A CAME gyárilag balosra köti be a motort. A jobb oldalra kerülő motor forgásirányát a Végállás programozása fejezet alatt leírtak alapján állítsa be. Az összes információ maximális figyelemmel és ellenőrzéssel lett elkészítve. Mindemellett nem vállalunk felelősséget semmilyen hibáért, vagy kihagyásért. A műszaki változtatások joga fenntartva. 2008/11/14/ 8 / 8 oldal Tel.:
