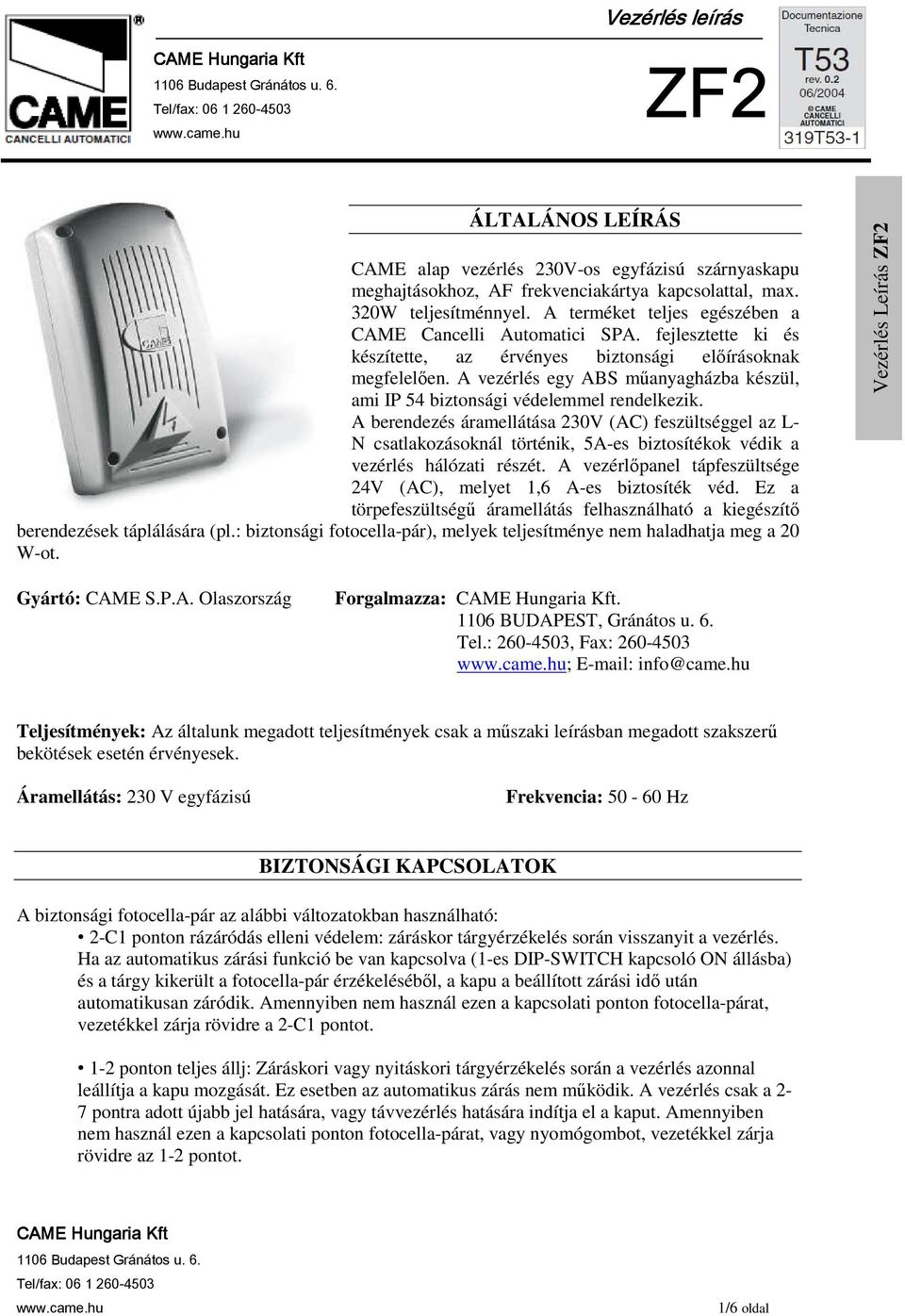

1 ÁLTALÁNOS LEÍRÁS CAME alap vezérlés 230V-os egyfázisú szárnyaskapu meghajtásokhoz, AF frekvenciakártya kapcsolattal, max. 320W teljesítménnyel. A terméket teljes egészében a CAME Cancelli Automatici SPA. fejlesztette ki és készítette, az érvényes biztonsági elıírásoknak megfelelıen. A vezérlés egy ABS mőanyagházba készül, ami IP 54 biztonsági védelemmel rendelkezik. A berendezés áramellátása 230V (AC) feszültséggel az L- N csatlakozásoknál történik, 5A-es biztosítékok védik a vezérlés hálózati részét. A vezérlıpanel tápfeszültsége 24V (AC), melyet 1,6 A-es biztosíték véd. Ez a törpefeszültségő áramellátás felhasználható a kiegészítı berendezések táplálására (pl.: biztonsági fotocella-pár), melyek teljesítménye nem haladhatja meg a 20 W-ot. Gyártó: CAME S.P.A. Olaszország Forgalmazza: BUDAPEST, Gránátos u. 6. Tel.: , Fax: ; info@came.hu Teljesítmények: Az általunk megadott teljesítmények csak a mőszaki leírásban megadott szakszerő bekötések esetén érvényesek. Áramellátás: 230 V egyfázisú Frekvencia: Hz BIZTONSÁGI KAPCSOLATOK A biztonsági fotocella-pár az alábbi változatokban használható: 2-C1 ponton rázáródás elleni védelem: záráskor tárgyérzékelés során visszanyit a vezérlés. Ha az automatikus zárási funkció be van kapcsolva (1-es DIP-SWITCH kapcsoló ON állásba) és a tárgy kikerült a fotocella-pár érzékelésébıl, a kapu a beállított zárási idı után automatikusan záródik. Amennyiben nem használ ezen a kapcsolati ponton fotocella-párat, vezetékkel zárja rövidre a 2-C1 pontot. 1-2 ponton teljes állj: Záráskori vagy nyitáskori tárgyérzékelés során a vezérlés azonnal leállítja a kapu mozgását. Ez esetben az automatikus zárás nem mőködik. A vezérlés csak a 2-7 pontra adott újabb jel hatására, vagy távvezérlés hatására indítja el a kaput. Amennyiben nem használ ezen a kapcsolati ponton fotocella-párat, vagy nyomógombot, vezetékkel zárja rövidre az 1-2 pontot. 1/6 oldal

2 Opcionális kiegészítık Nyitott kapu állapotot jelzı lámpakapcsolat a 10-5 ponton (24V/max. 3W) A lámpa világít mikor az ajtó nyitva van, majd elalszik mikor a kapu eléri a zárási végállást. Figyelmeztetı villogólámpa kapcsolat, mőködés közben a W-E ponton (230V/max. 25W) Egyéb funkciók Automatikus zárás: Automatikus zárás során a nyitott kaput a vezérlés automatikusan bezárja a beállított idı lejárta után, abban az esetben, ha a szárnyak elérték a nyitási végállást. Az automatikus zárás ideje állítható, ami függ a felszerelt biztonsági kiegészítık meglététıl, a mőködés közben adott STOP/ÁLLJ parancstól és az áramszünettıl. Ember jelenléte funkció: ameddig 2-7 pontra rövidzárat adunk a kapu mőködik. A funkció felülbírálja a rádióvevıt, azaz a távirányítással a kapu nem mőködik. Beállítása a TL. trimmer potenciométer minimumra állításával. Állítható funkciók: A 2. motor késleltetési ideje Automata zárási ideje Mőködési idı. FIGYELEM! Mindig áramtalanítsa a készüléket, mielıtt kinyitja a vezérlésdobozt! Külsı méretek 2/6 oldal

3 LT1 = Blue Kék LT2 = White Fehér CT = Black Fekete Kapcsolati pontok 24 = Pink Rózsaszín 12 = Purple Lila 0 = Red Vörös CT = Brown Barna A motor erejének növeléséhez használd a barna vezetéket. A fekete vezetéket kösd ki és szigeteld. Ezután a barna vezetéket kösse be a vezérlés CT pontjába. Vezérlés felépítése: 1 - Transzformátor 2 2. motor késleltetése T.R.2.M trimmer 3 Automata zárási idı T.C.A. trimmer 4-5A-es biztosíték a hálózati feszültség védelmére 5 1,6A-es biztosíték a kiegészítık védelmére 6 Mőködési idı beállítása trimmer (ember jelenléte) 7 - Visszajelzı LED (rádióvevı kódolás, automatikus zárás) 8 - AF frekvencia kártya kapcsolati aljzat 9 - Rádió távvezérlı kódoló nyomógomb AF frekvenciakártya esetén 10 - Sorkapcsok a külsı egységek csatlakoztatásához 3/6 oldal

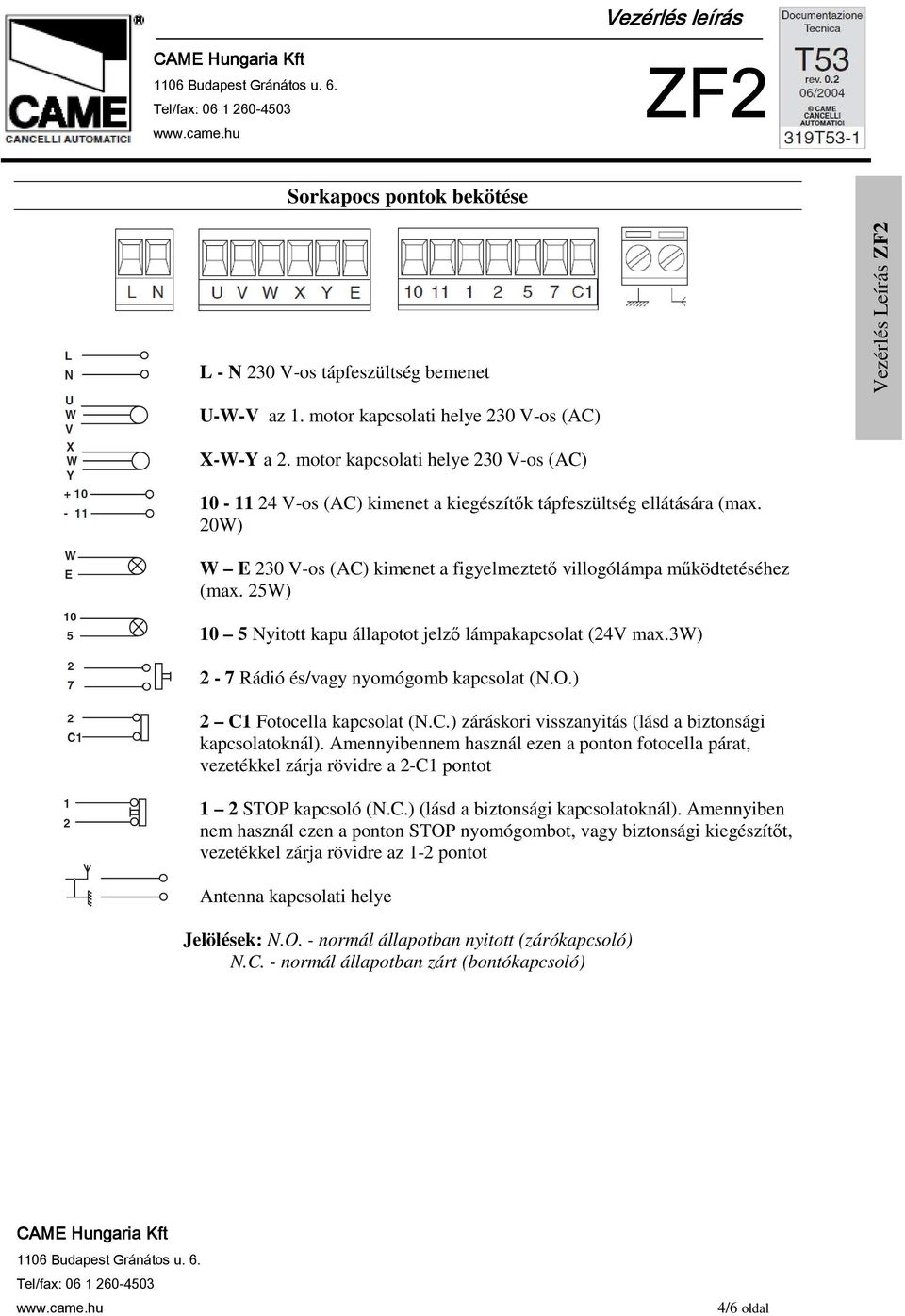

4 Sorkapocs pontok bekötése L - N 230 V-os tápfeszültség bemenet U-W-V az 1. motor kapcsolati helye 230 V-os (AC) X-W-Y a 2. motor kapcsolati helye 230 V-os (AC) V-os (AC) kimenet a kiegészítık tápfeszültség ellátására (max. 20W) W E 230 V-os (AC) kimenet a figyelmeztetı villogólámpa mőködtetéséhez (max. 25W) 10 5 Nyitott kapu állapotot jelzı lámpakapcsolat (24V max.3w) 2-7 Rádió és/vagy nyomógomb kapcsolat (N.O.) 2 C1 Fotocella kapcsolat (N.C.) záráskori visszanyitás (lásd a biztonsági kapcsolatoknál). Amennyibennem használ ezen a ponton fotocella párat, vezetékkel zárja rövidre a 2-C1 pontot 1 2 STOP kapcsoló (N.C.) (lásd a biztonsági kapcsolatoknál). Amennyiben nem használ ezen a ponton STOP nyomógombot, vagy biztonsági kiegészítıt, vezetékkel zárja rövidre az 1-2 pontot Antenna kapcsolati helye Jelölések: N.O. - normál állapotban nyitott (zárókapcsoló) N.C. - normál állapotban zárt (bontókapcsoló) 4/6 oldal

5 Finombeállítások T.R.2.M. trimmer potenciométerrel a 2. motor késleltetése 1 és 10 mp között állítható. T.C.A. trimmer potenciométerrel az automatikus zárás 0 és 120 mp között állítható. (Az automata zárási idı tiltása, a T.C.A. trimmer maximumra állítása esetében!) T.L. trimmer potenciométerrel a mőködési idı 15 és 120 mp között állítható. Frekvenciakártya behelyezése AF frekvencia kártya helye Vezérlés Figyelem! A frekvenciakártyát mindig áramtalanított vezérlésbe helyezze be! 5/6 oldal

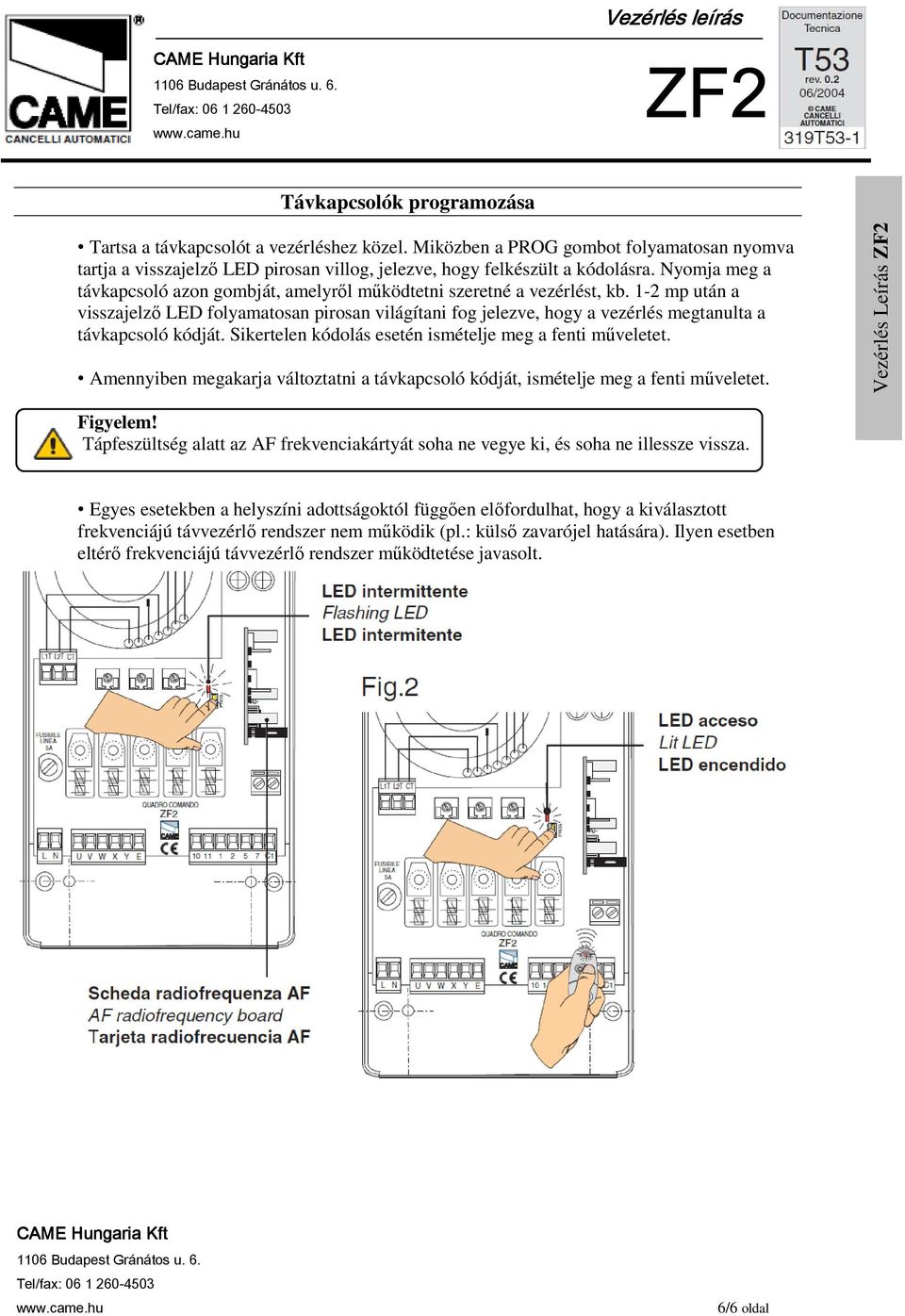

6 Távkapcsolók programozása Tartsa a távkapcsolót a vezérléshez közel. Miközben a PROG gombot folyamatosan nyomva tartja a visszajelzı LED pirosan villog, jelezve, hogy felkészült a kódolásra. Nyomja meg a távkapcsoló azon gombját, amelyrıl mőködtetni szeretné a vezérlést, kb. 1-2 mp után a visszajelzı LED folyamatosan pirosan világítani fog jelezve, hogy a vezérlés megtanulta a távkapcsoló kódját. Sikertelen kódolás esetén ismételje meg a fenti mőveletet. Amennyiben megakarja változtatni a távkapcsoló kódját, ismételje meg a fenti mőveletet. Figyelem! Tápfeszültség alatt az AF frekvenciakártyát soha ne vegye ki, és soha ne illessze vissza. Egyes esetekben a helyszíni adottságoktól függıen elıfordulhat, hogy a kiválasztott frekvenciájú távvezérlı rendszer nem mőködik (pl.: külsı zavarójel hatására). Ilyen esetben eltérı frekvenciájú távvezérlı rendszer mőködtetése javasolt. 6/6 oldal
