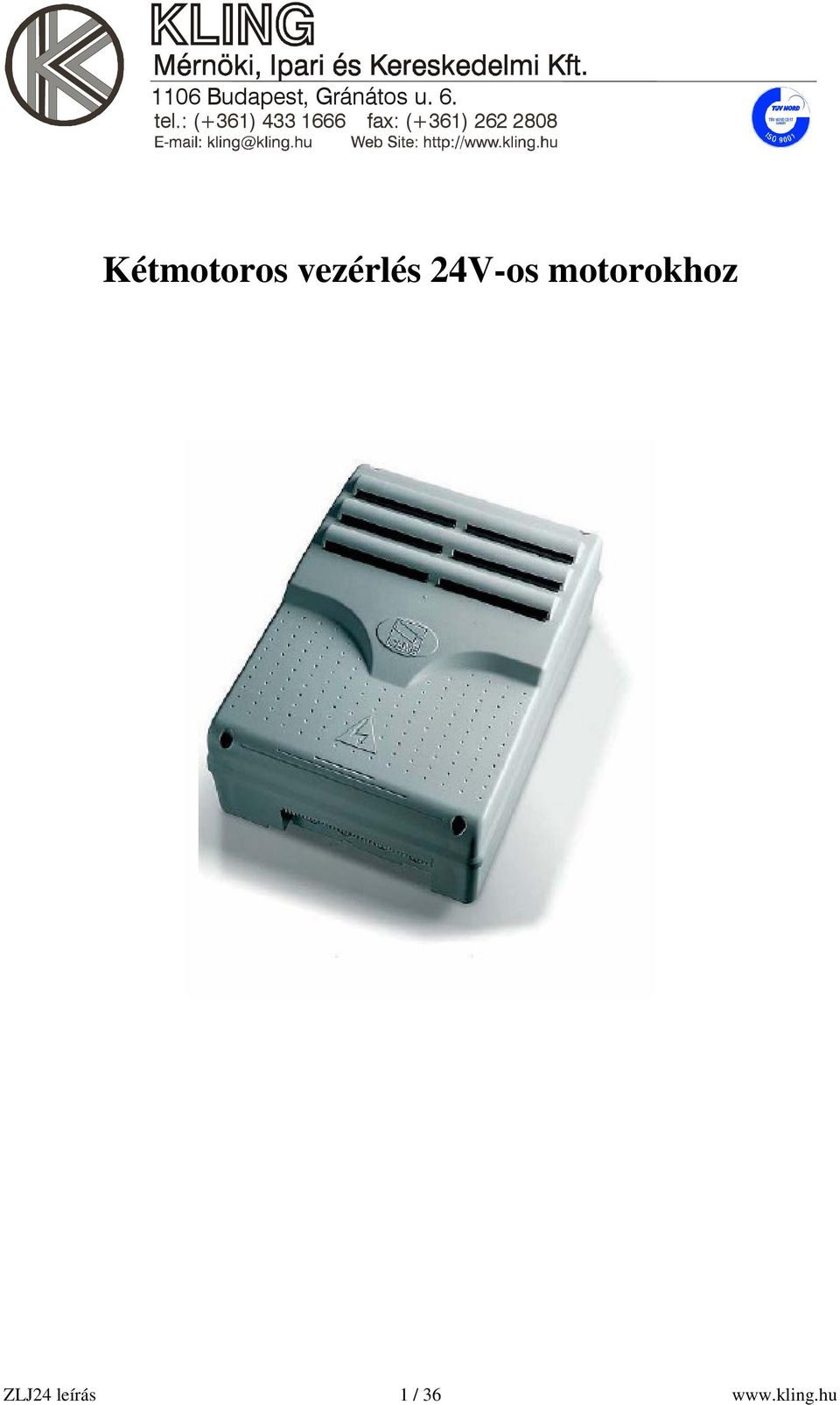

Kétmotoros vezérlés 24V-os motorokhoz

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Kétmotoros vezérlés 24V-os motorokhoz"

Átírás

1 1106 Budapest, Gránátos u. 6. tel.: (+361) fax: (+361) Kétmotoros vezérlés 24V-os motorokhoz ZLJ24 leírás 1 / 36

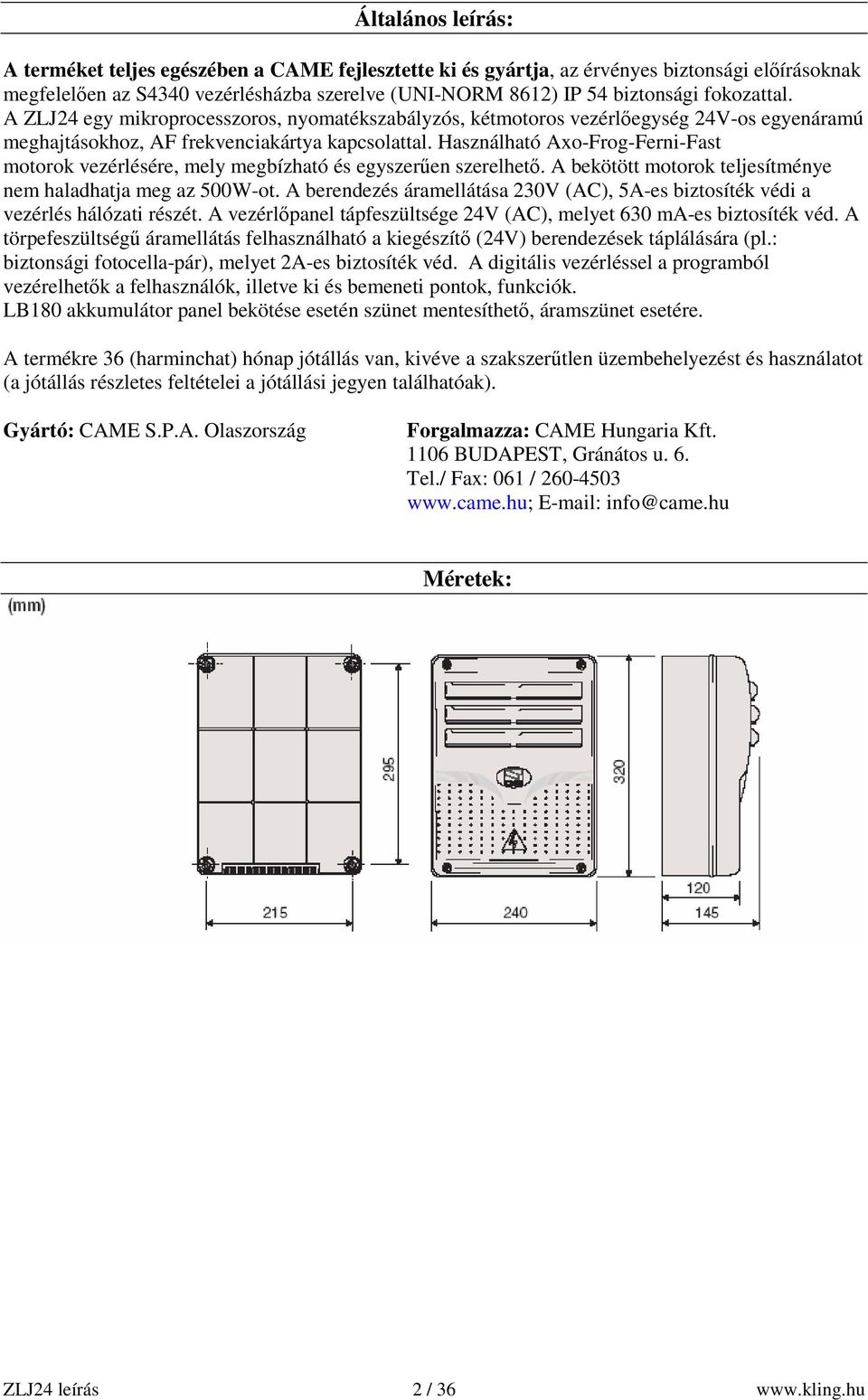

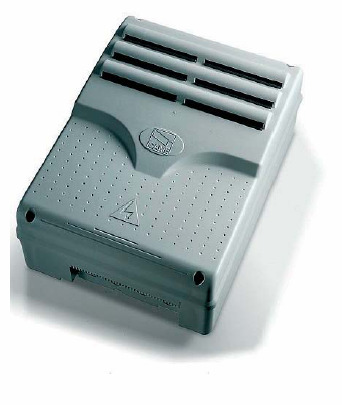

2 Általános leírás: A terméket teljes egészében a CAME fejlesztette ki és gyártja, az érvényes biztonsági előírásoknak megfelelően az S4340 vezérlésházba szerelve (UNI-NORM 8612) IP 54 biztonsági fokozattal. A ZLJ24 egy mikroprocesszoros, nyomatékszabályzós, kétmotoros vezérlőegység 24V-os egyenáramú meghajtásokhoz, AF frekvenciakártya kapcsolattal. Használható Axo-Frog-Ferni-Fast motorok vezérlésére, mely megbízható és egyszerűen szerelhető. A bekötött motorok teljesítménye nem haladhatja meg az 500W-ot. A berendezés áramellátása 230V (AC), 5A-es biztosíték védi a vezérlés hálózati részét. A vezérlőpanel tápfeszültsége 24V (AC), melyet 630 ma-es biztosíték véd. A törpefeszültségű áramellátás felhasználható a kiegészítő (24V) berendezések táplálására (pl.: biztonsági fotocella-pár), melyet 2A-es biztosíték véd. A digitális vezérléssel a programból vezérelhetők a felhasználók, illetve ki és bemeneti pontok, funkciók. LB180 akkumulátor panel bekötése esetén szünet mentesíthető, áramszünet esetére. A termékre 36 (harminchat) hónap jótállás van, kivéve a szakszerűtlen üzembehelyezést és használatot (a jótállás részletes feltételei a jótállási jegyen találhatóak). Gyártó: CAME S.P.A. Olaszország Forgalmazza: CAME Hungaria Kft BUDAPEST, Gránátos u. 6. Tel./ Fax: 061 / info@came.hu Méretek: ZLJ24 leírás 2 / 36

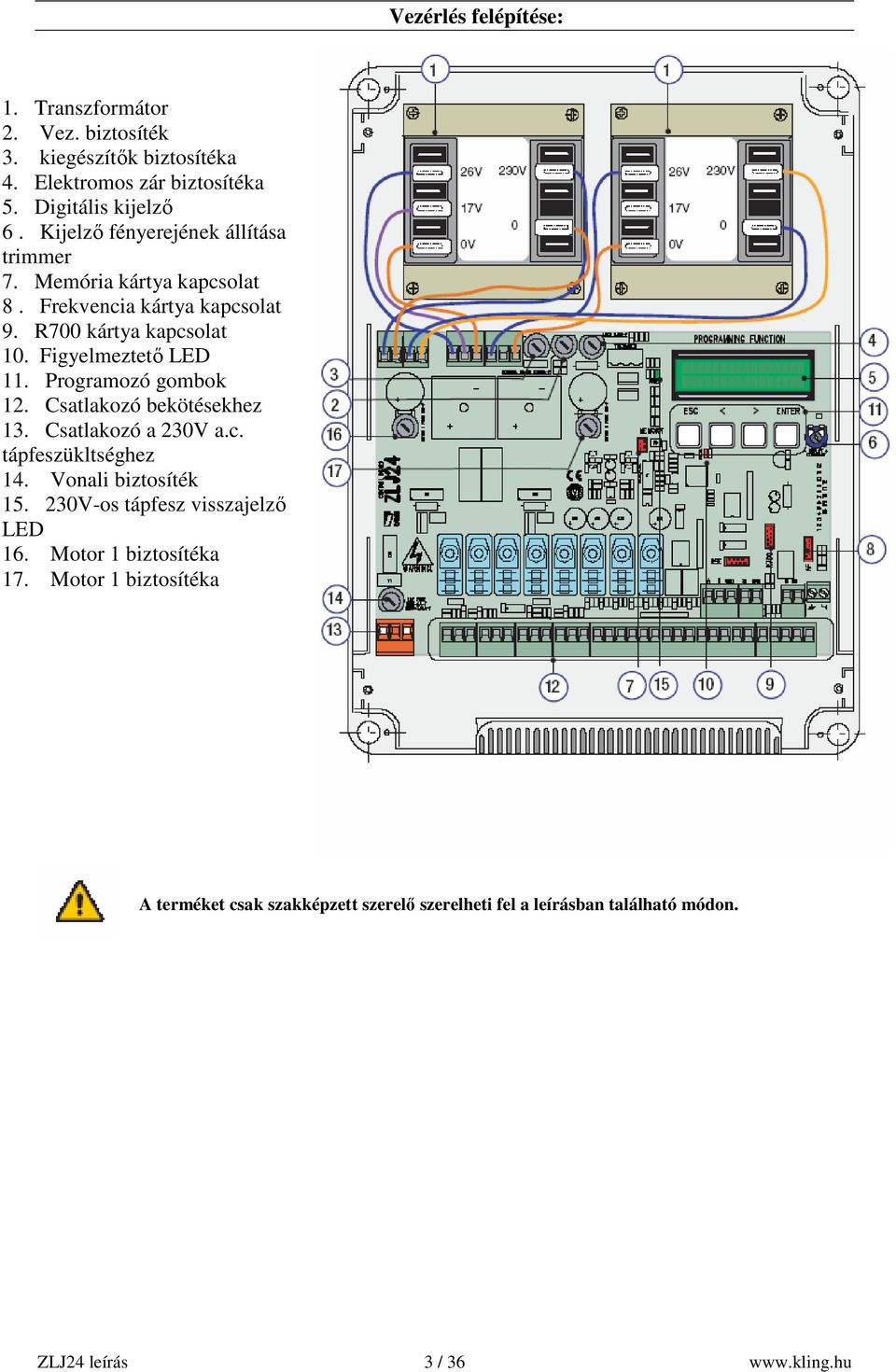

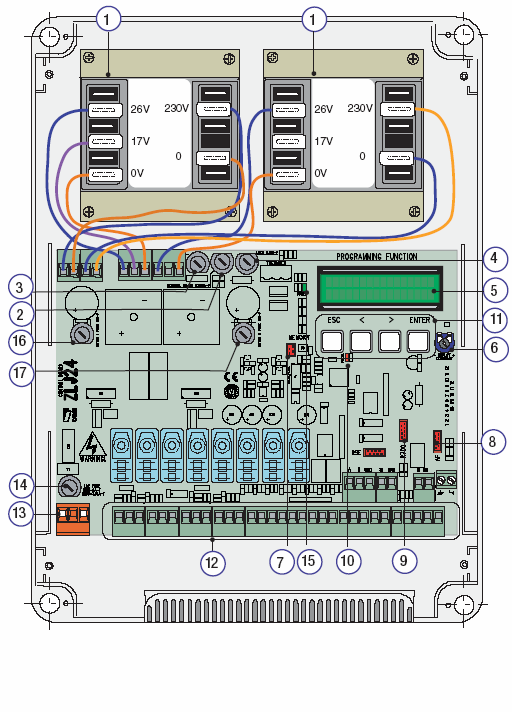

3 Vezérlés felépítése: 1. Transzformátor 2. Vez. biztosíték 3. kiegészítők biztosítéka 4. Elektromos zár biztosítéka 5. Digitális kijelző 6. Kijelző fényerejének állítása trimmer 7. Memória kártya kapcsolat 8. Frekvencia kártya kapcsolat 9. R700 kártya kapcsolat 10. Figyelmeztető LED 11. Programozó gombok 12. Csatlakozó bekötésekhez 13. Csatlakozó a 230V a.c. tápfeszükltséghez 14. Vonali biztosíték V-os tápfesz visszajelző LED 16. Motor 1 biztosítéka 17. Motor 1 biztosítéka A terméket csak szakképzett szerelő szerelheti fel a leírásban található módon. ZLJ24 leírás 3 / 36

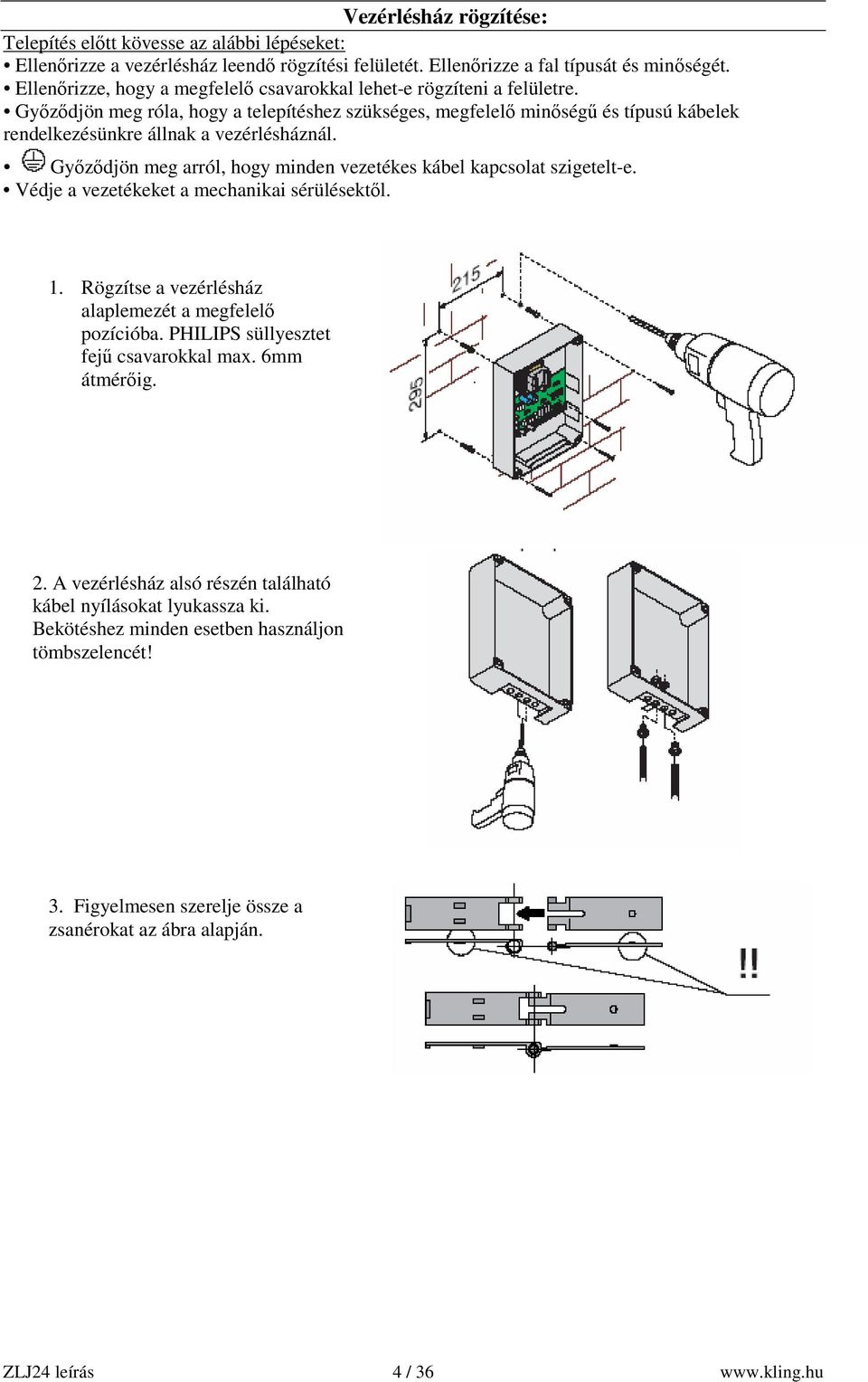

4 Vezérlésház rögzítése: Telepítés előtt kövesse az alábbi lépéseket: Ellenőrizze a vezérlésház leendő rögzítési felületét. Ellenőrizze a fal típusát és minőségét. Ellenőrizze, hogy a megfelelő csavarokkal lehet-e rögzíteni a felületre. Győződjön meg róla, hogy a telepítéshez szükséges, megfelelő minőségű és típusú kábelek rendelkezésünkre állnak a vezérlésháznál. Győződjön meg arról, hogy minden vezetékes kábel kapcsolat szigetelt-e. Védje a vezetékeket a mechanikai sérülésektől. 1. Rögzítse a vezérlésház alaplemezét a megfelelő pozícióba. PHILIPS süllyesztet fejű csavarokkal max. 6mm átmérőig. 2. A vezérlésház alsó részén található kábel nyílásokat lyukassza ki. Bekötéshez minden esetben használjon tömbszelencét! 3. Figyelmesen szerelje össze a zsanérokat az ábra alapján. ZLJ24 leírás 4 / 36

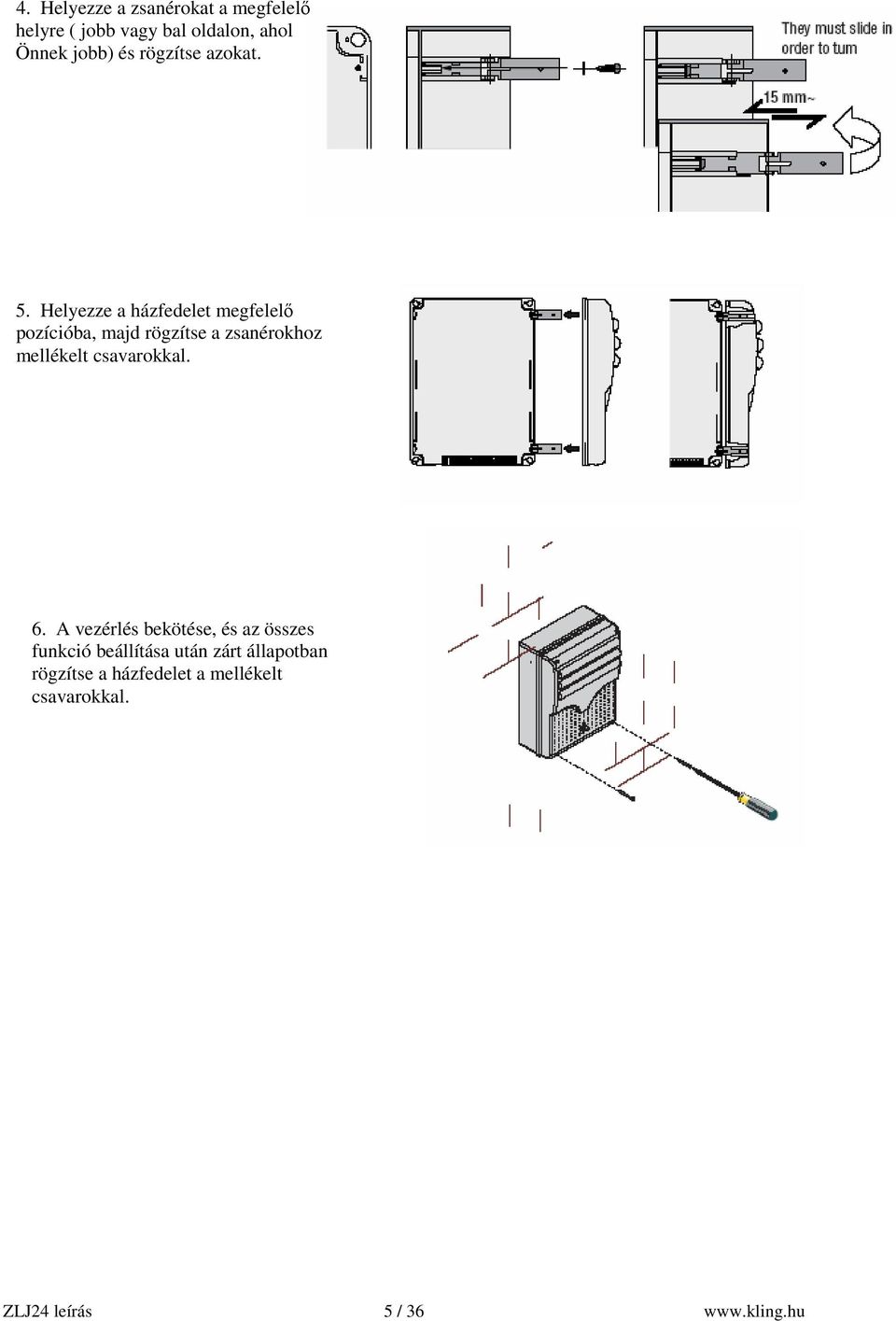

5 4. Helyezze a zsanérokat a megfelelő helyre ( jobb vagy bal oldalon, ahol Önnek jobb) és rögzítse azokat. 5. Helyezze a házfedelet megfelelő pozícióba, majd rögzítse a zsanérokhoz mellékelt csavarokkal. 6. A vezérlés bekötése, és az összes funkció beállítása után zárt állapotban rögzítse a házfedelet a mellékelt csavarokkal. ZLJ24 leírás 5 / 36

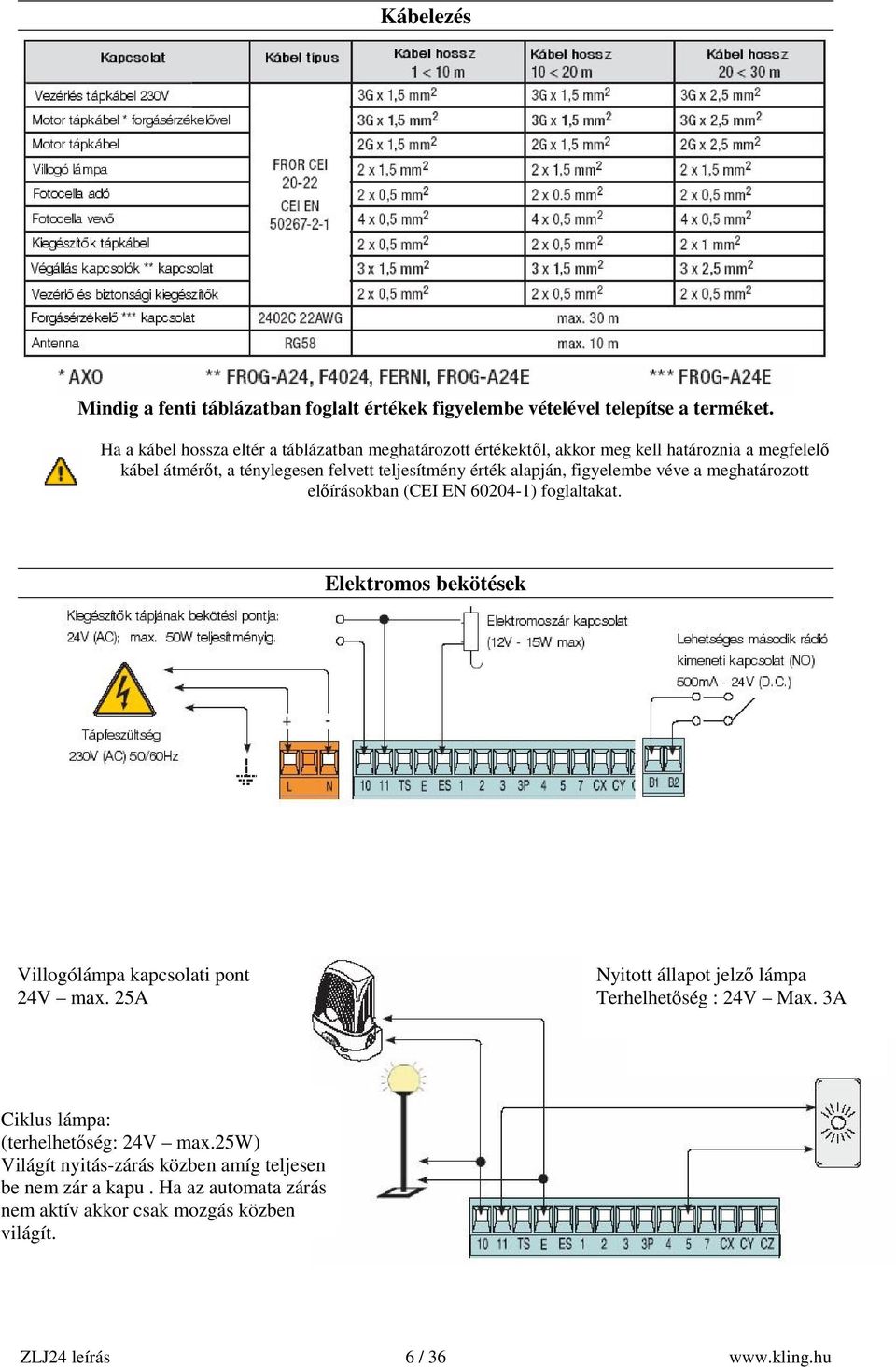

6 Kábelezés Mindig a fenti táblázatban foglalt értékek figyelembe vételével telepítse a terméket. Ha a kábel hossza eltér a táblázatban meghatározott értékektől, akkor meg kell határoznia a megfelelő kábel átmérőt, a ténylegesen felvett teljesítmény érték alapján, figyelembe véve a meghatározott előírásokban (CEI EN ) foglaltakat. Elektromos bekötések Villogólámpa kapcsolati pont 24V max. 25A Nyitott állapot jelző lámpa Terhelhetőség : 24V Max. 3A Ciklus lámpa: (terhelhetőség: 24V max.25w) Világít nyitás-zárás közben amíg teljesen be nem zár a kapu. Ha az automata zárás nem aktív akkor csak mozgás közben világít. ZLJ24 leírás 6 / 36

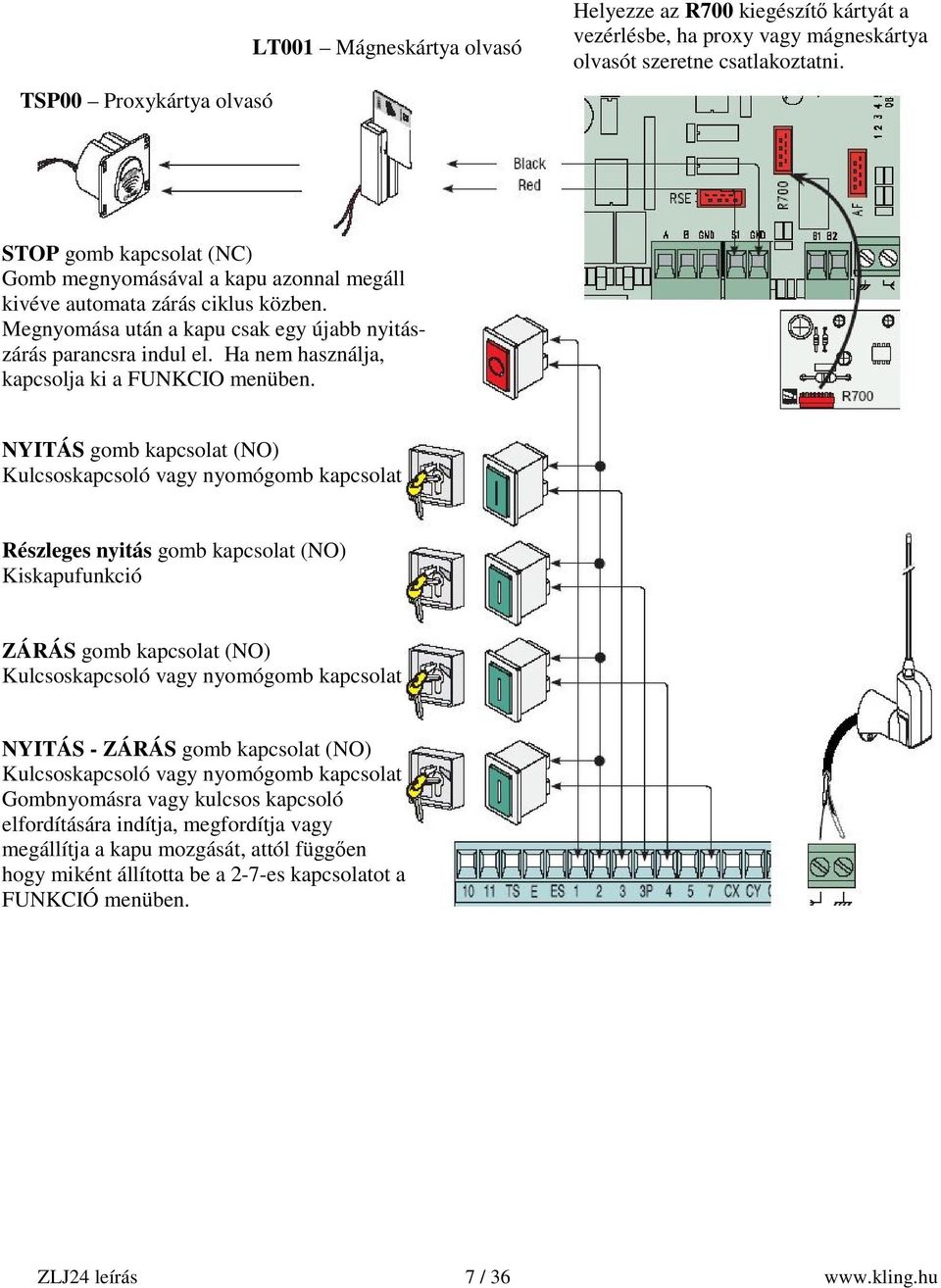

7 TSP00 Proxykártya olvasó LT001 Mágneskártya olvasó Helyezze az R700 kiegészítő kártyát a vezérlésbe, ha proxy vagy mágneskártya olvasót szeretne csatlakoztatni. STOP gomb kapcsolat (NC) Gomb megnyomásával a kapu azonnal megáll kivéve automata zárás ciklus közben. Megnyomása után a kapu csak egy újabb nyitászárás parancsra indul el. Ha nem használja, kapcsolja ki a FUNKCIO menüben. NYITÁS gomb kapcsolat (NO) Kulcsoskapcsoló vagy nyomógomb kapcsolat Részleges nyitás gomb kapcsolat (NO) Kiskapufunkció ZÁRÁS gomb kapcsolat (NO) Kulcsoskapcsoló vagy nyomógomb kapcsolat NYITÁS - ZÁRÁS gomb kapcsolat (NO) Kulcsoskapcsoló vagy nyomógomb kapcsolat Gombnyomásra vagy kulcsos kapcsoló elfordítására indítja, megfordítja vagy megállítja a kapu mozgását, attól függően hogy miként állította be a 2-7-es kapcsolatot a FUNKCIÓ menüben. ZLJ24 leírás 7 / 36

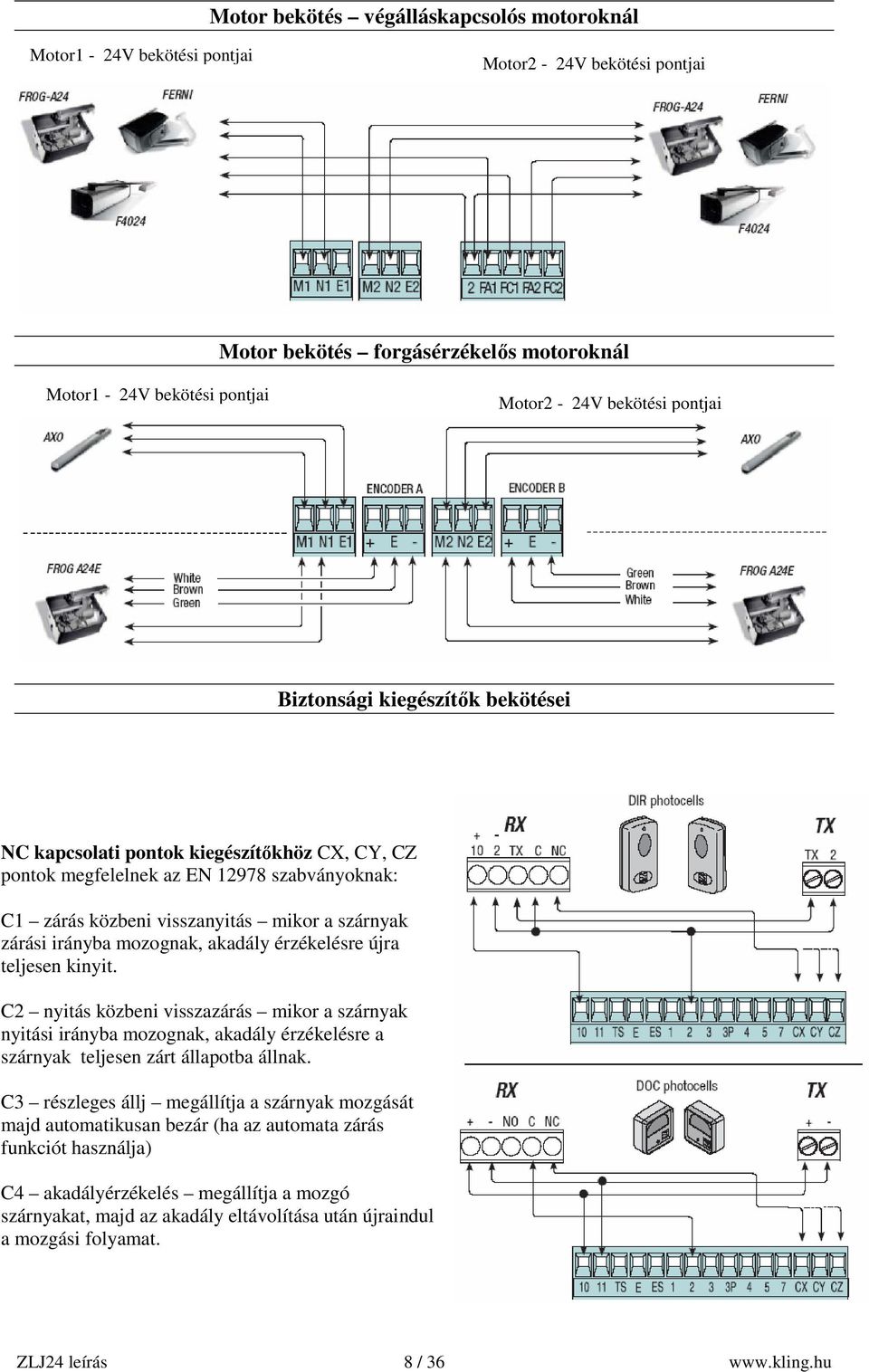

8 Motor bekötés végálláskapcsolós motoroknál Motor1-24V bekötési pontjai Motor2-24V bekötési pontjai Motor bekötés forgásérzékelős motoroknál Motor1-24V bekötési pontjai Motor2-24V bekötési pontjai Biztonsági kiegészítők bekötései NC kapcsolati pontok kiegészítőkhöz CX, CY, CZ pontok megfelelnek az EN szabványoknak: C1 zárás közbeni visszanyitás mikor a szárnyak zárási irányba mozognak, akadály érzékelésre újra teljesen kinyit. C2 nyitás közbeni visszazárás mikor a szárnyak nyitási irányba mozognak, akadály érzékelésre a szárnyak teljesen zárt állapotba állnak. C3 részleges állj megállítja a szárnyak mozgását majd automatikusan bezár (ha az automata zárás funkciót használja) C4 akadályérzékelés megállítja a mozgó szárnyakat, majd az akadály eltávolítása után újraindul a mozgási folyamat. ZLJ24 leírás 8 / 36

9 DF élvédelem : NC kapcsolati pontok kiegészítőkhöz CX, CY, CZ pontok megfelelnek az EN szabványoknak: C7 zárás közbeni visszanyitás mikor a szárnyak zárási irányba mozognak, akadály érzékelésre újra teljesen kinyit. C8 nyitás közbeni visszazárás mikor a szárnyak nyitási irányba mozognak, akadály érzékelésre a szárnyak teljesen zárt állapotba állnak. Fotocella ellenőrzés MENÜ működése és a kijelző kezelése Kijelző: A felső sorban a menü pont Míg alatt az éppen kiválasztott Funkciót látható Az ESC gomb használata: - kilépés a menüből - a változtatások elvetése A <> gombok használatosak: - a menüben való mozgásra - értékek növelésére ill. csökkentésére Az ENTER gomb használata: - belépés a menübe - a beállított értékek elfogadása ill. mentése ZLJ24 leírás 9 / 36

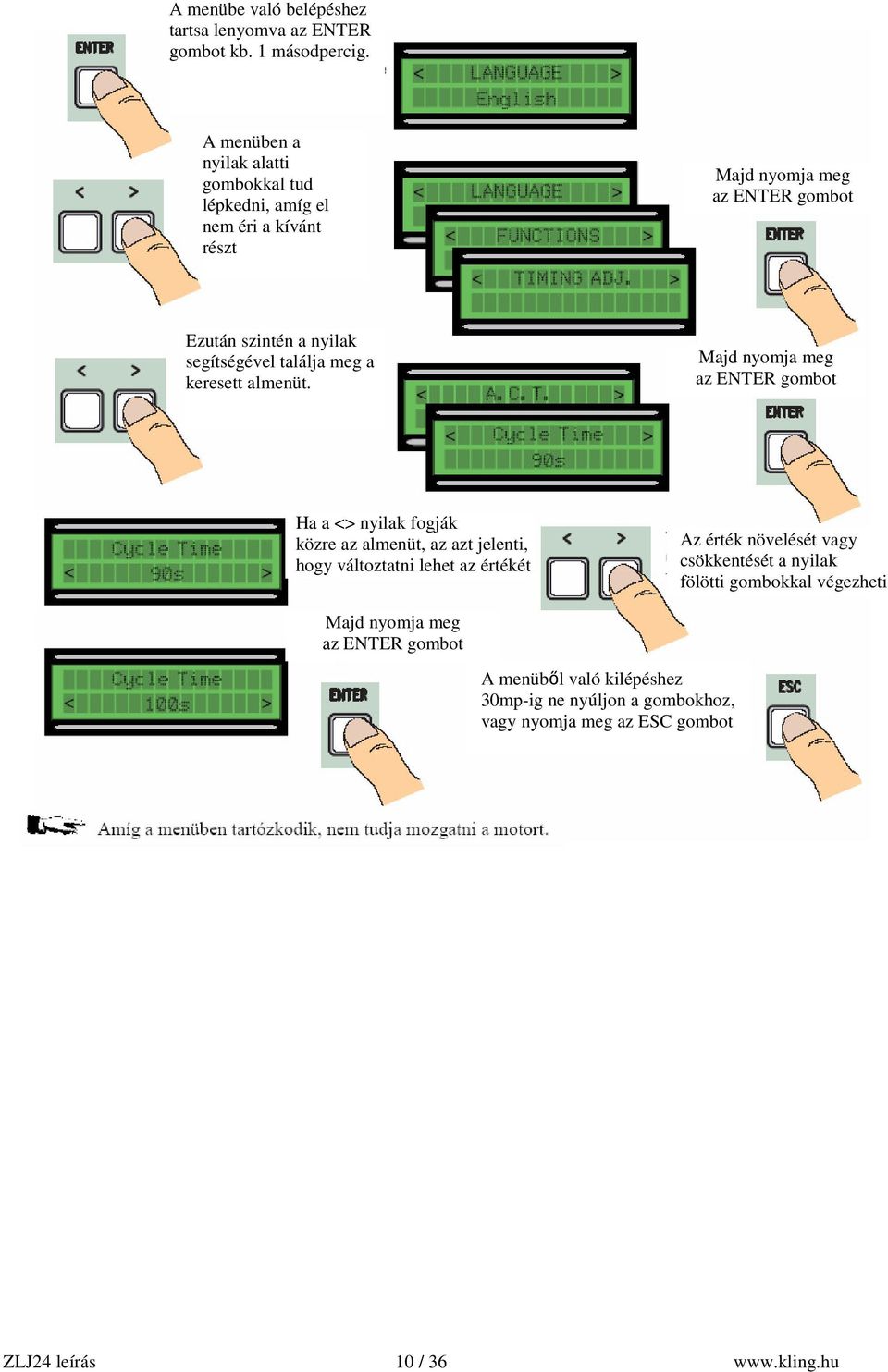

10 A menübe való belépéshez tartsa lenyomva az ENTER gombot kb. 1 másodpercig. A menüben a nyilak alatti gombokkal tud lépkedni, amíg el nem éri a kívánt részt Majd nyomja meg az ENTER gombot Ezután szintén a nyilak segítségével találja meg a keresett almenüt. Majd nyomja meg az ENTER gombot Ha a <> nyilak fogják közre az almenüt, az azt jelenti, hogy változtatni lehet az értékét Az érték növelését vagy csökkentését a nyilak fölötti gombokkal végezheti Majd nyomja meg az ENTER gombot A menüből való kilépéshez 30mp-ig ne nyúljon a gombokhoz, vagy nyomja meg az ESC gombot ZLJ24 leírás 10 / 36

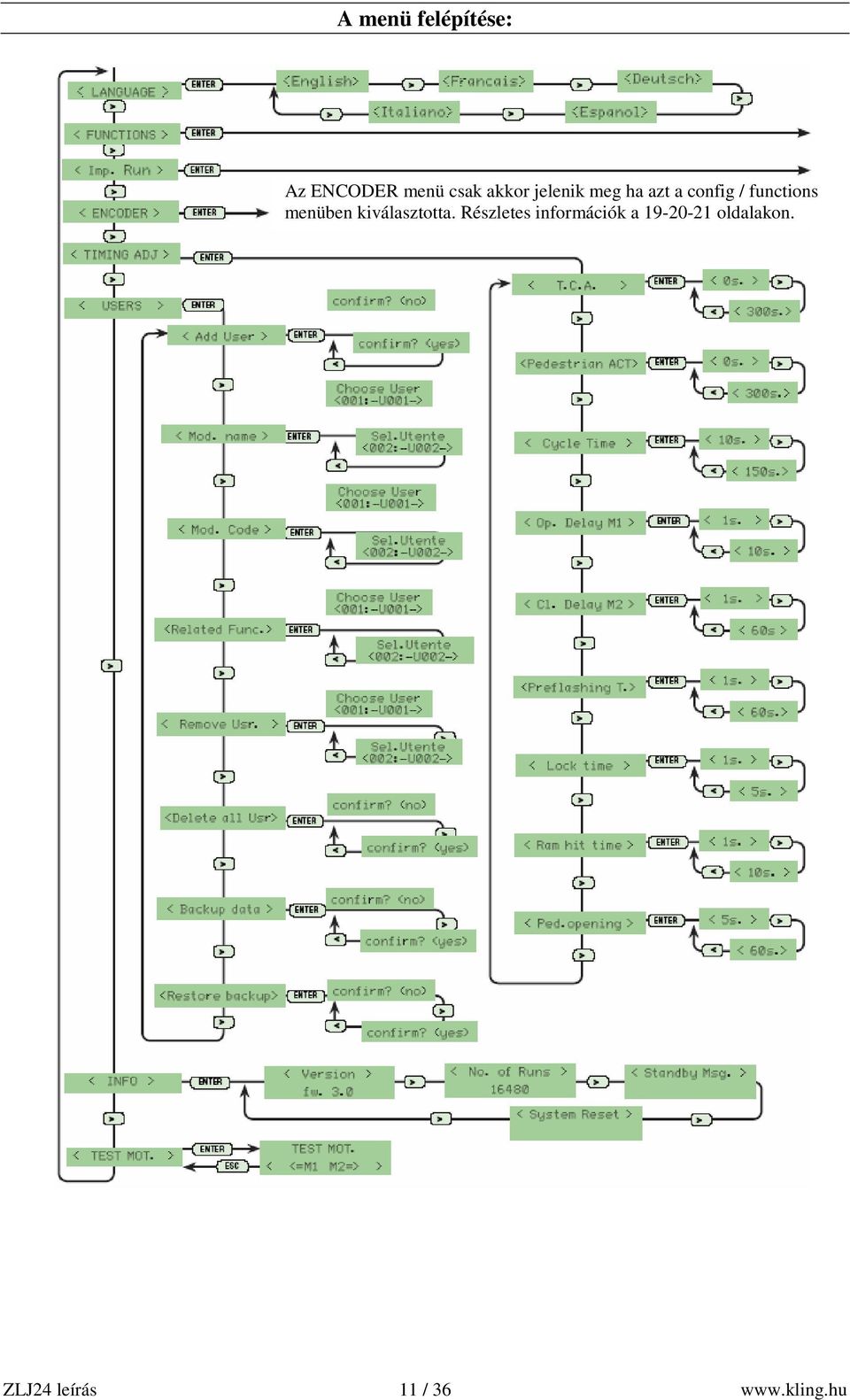

11 A menü felépítése: Az ENCODER menü csak akkor jelenik meg ha azt a config / functions menüben kiválasztotta. Részletes információk a oldalakon. ZLJ24 leírás 11 / 36

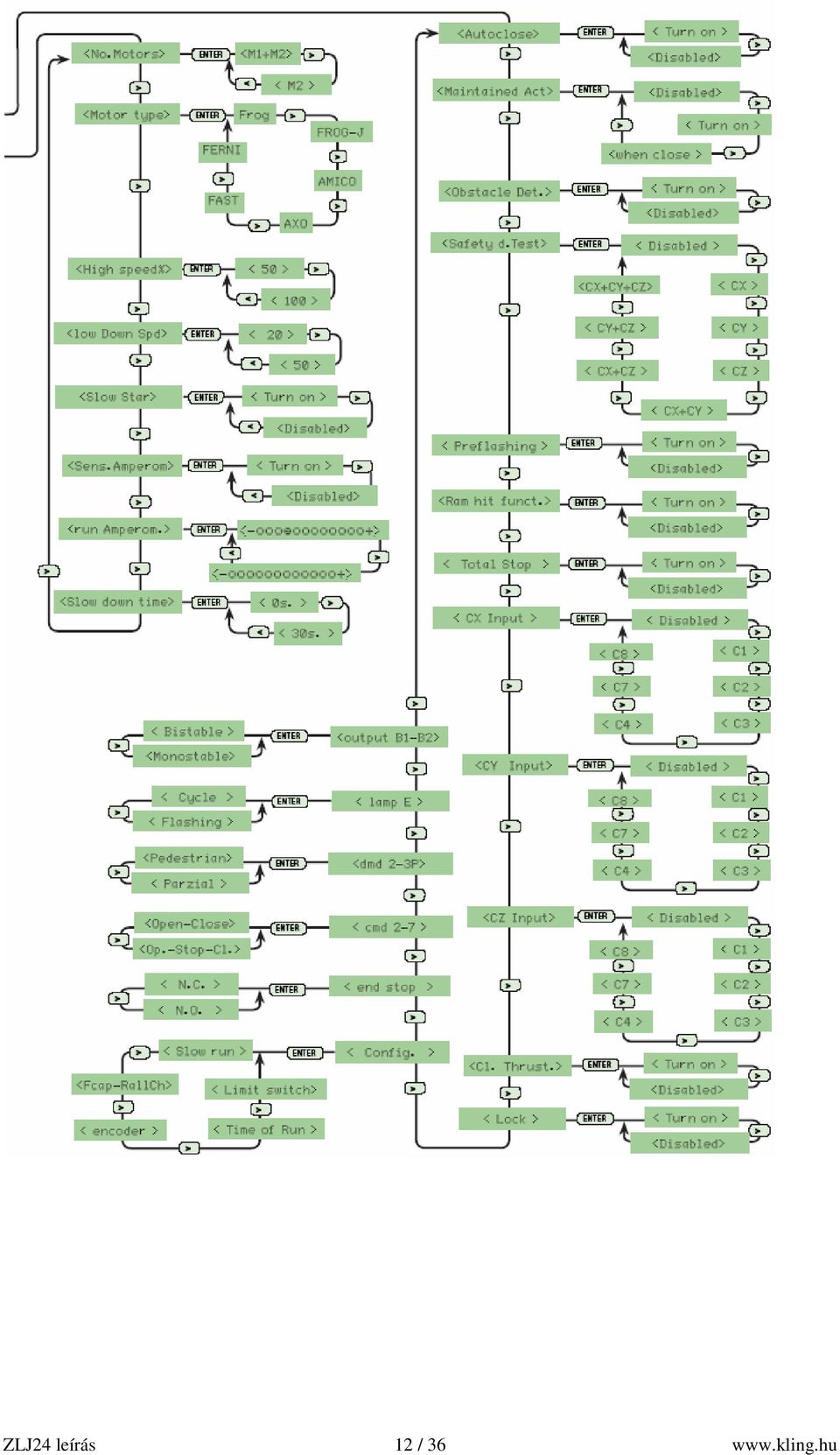

12 ZLJ24 leírás 12 / 36

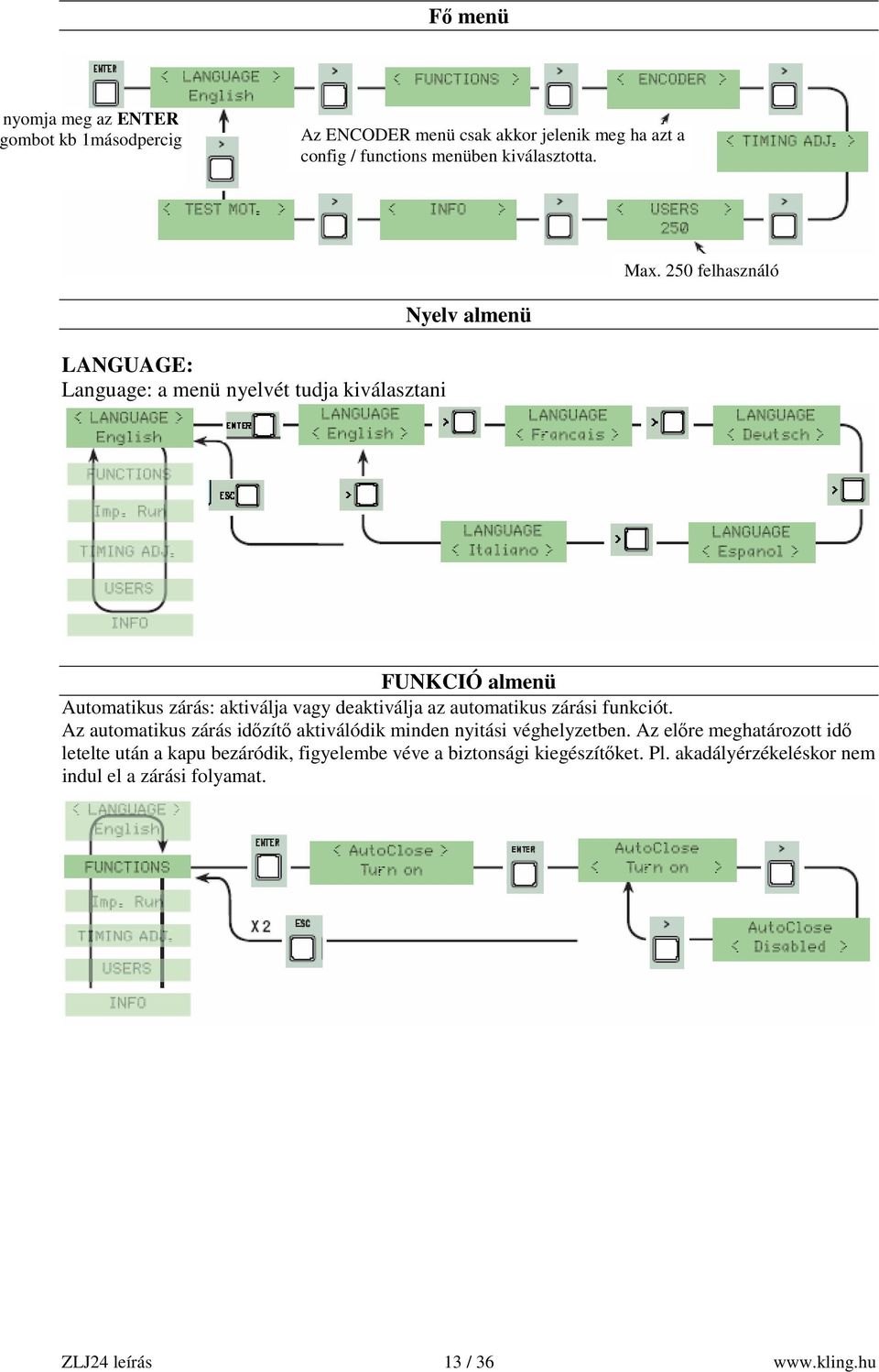

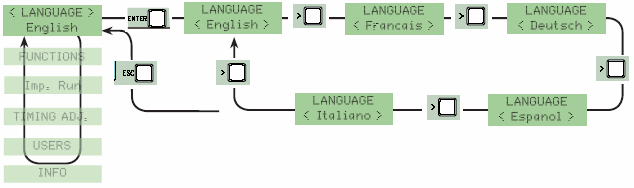

13 Fő menü nyomja meg az ENTER gombot kb 1másodpercig Az ENCODER menü csak akkor jelenik meg ha azt a config / functions menüben kiválasztotta. Max. 250 felhasználó LANGUAGE: Language: a menü nyelvét tudja kiválasztani Nyelv almenü FUNKCIÓ almenü Automatikus zárás: aktiválja vagy deaktiválja az automatikus zárási funkciót. Az automatikus zárás időzítő aktiválódik minden nyitási véghelyzetben. Az előre meghatározott idő letelte után a kapu bezáródik, figyelembe véve a biztonsági kiegészítőket. Pl. akadályérzékeléskor nem indul el a zárási folyamat. ZLJ24 leírás 13 / 36

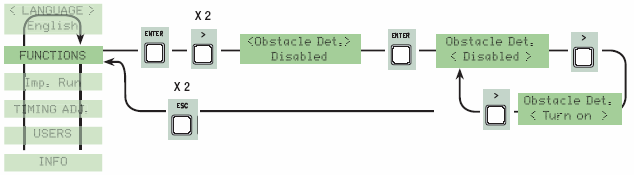

14 Karbantartás mód: A kapu mindaddig működik, amíg 2-3 pontra kötött nyomógombot, vagy a 2-4pontra kötött zárási nyomógombot nyomva tartja Akadály érzékelés: Ha a kapu álló helyzetben van, a vezérlés nem indítja el a motorokat, amíg a biztonsági berendezések, mint fotocellák, bármilyen akadályt érzékelnek. Biztonsági Teszt: A vezérlés ellenőrzi a biztonsági kiegészítők működését minden nyitás-zárás után. ZLJ24 leírás 14 / 36

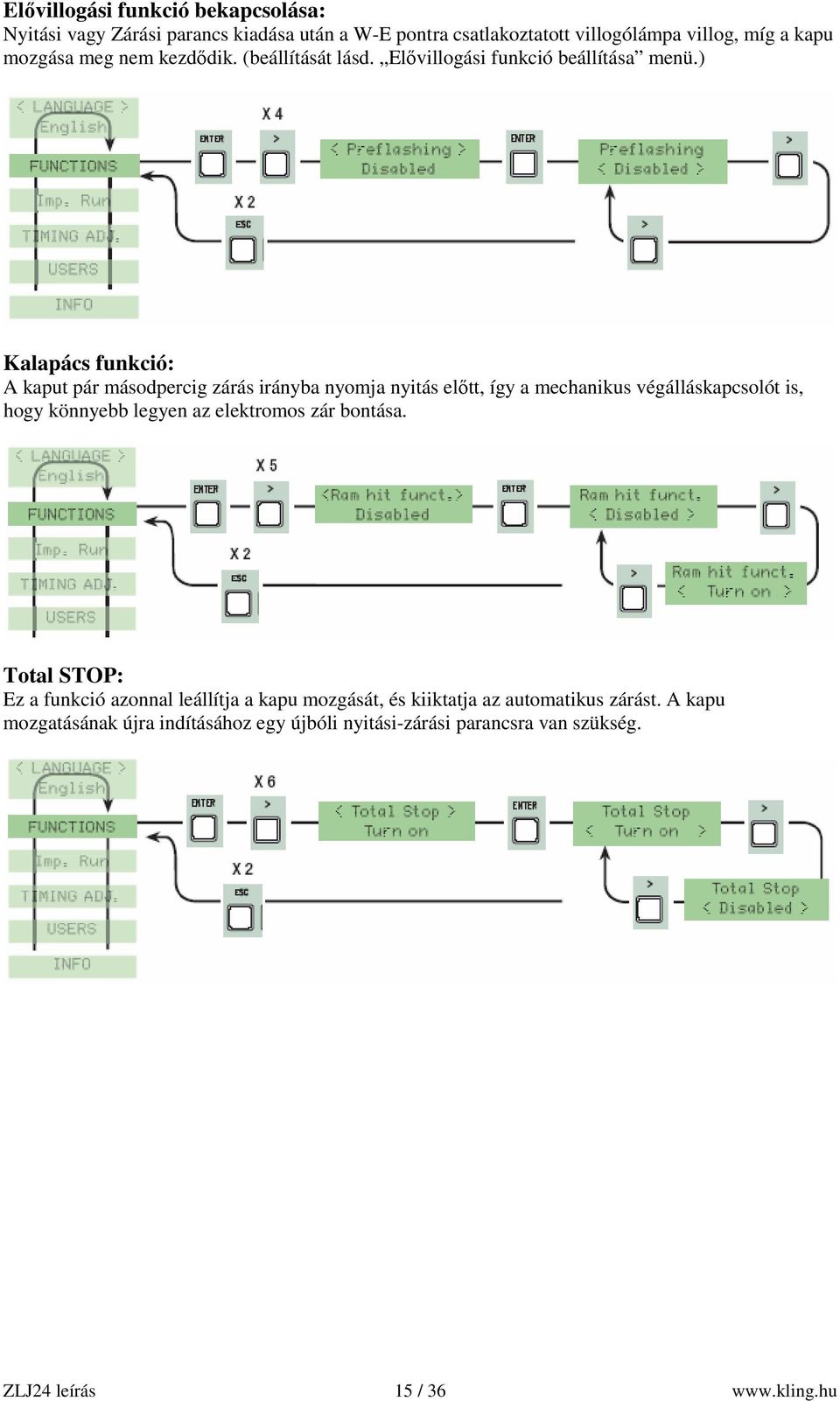

15 Elővillogási funkció bekapcsolása: Nyitási vagy Zárási parancs kiadása után a W-E pontra csatlakoztatott villogólámpa villog, míg a kapu mozgása meg nem kezdődik. (beállítását lásd. Elővillogási funkció beállítása menü.) Kalapács funkció: A kaput pár másodpercig zárás irányba nyomja nyitás előtt, így a mechanikus végálláskapcsolót is, hogy könnyebb legyen az elektromos zár bontása. Total STOP: Ez a funkció azonnal leállítja a kapu mozgását, és kiiktatja az automatikus zárást. A kapu mozgatásának újra indításához egy újbóli nyitási-zárási parancsra van szükség. ZLJ24 leírás 15 / 36

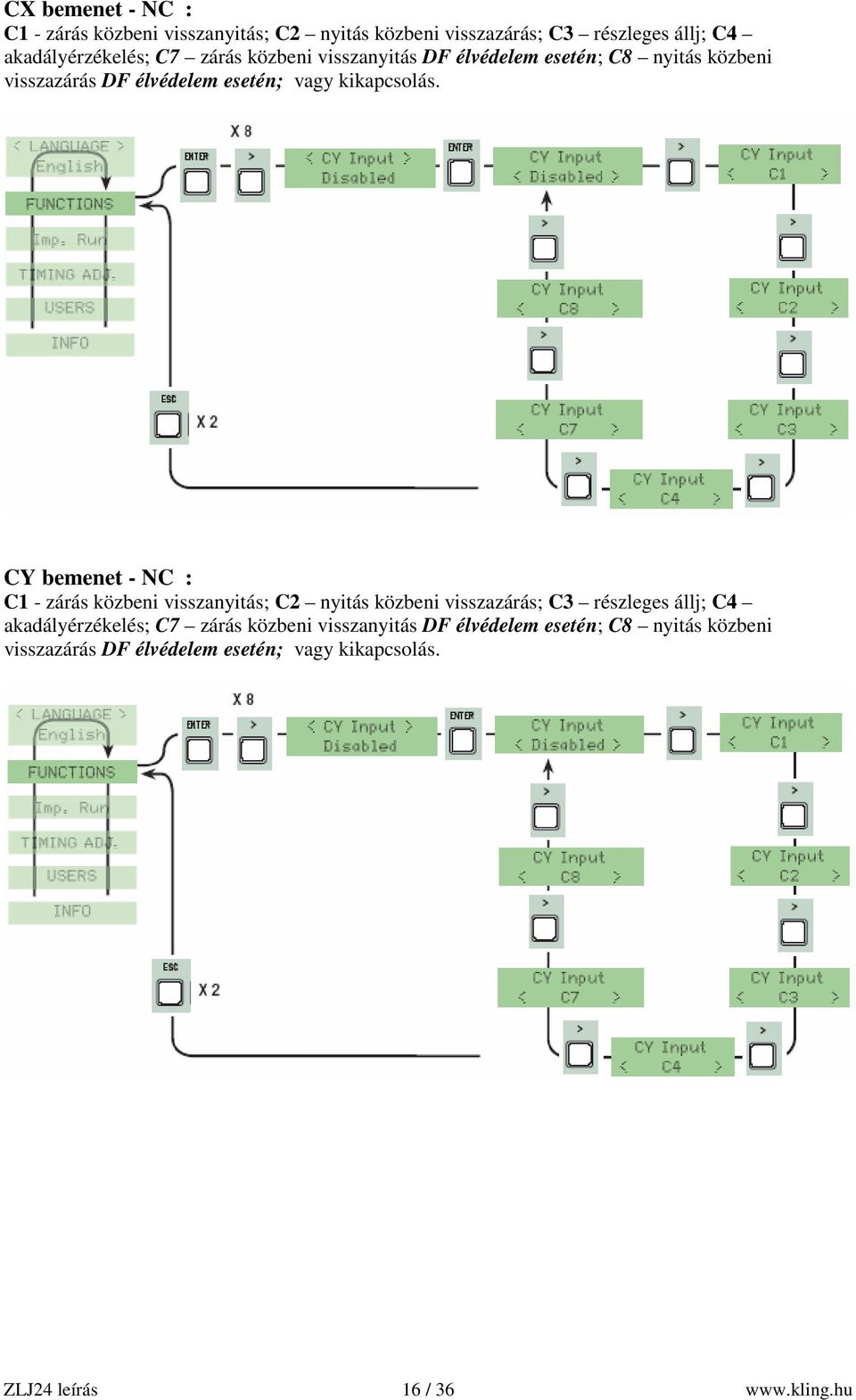

16 CX bemenet - NC : C1 - zárás közbeni visszanyitás; C2 nyitás közbeni visszazárás; C3 részleges állj; C4 akadályérzékelés; C7 zárás közbeni visszanyitás DF élvédelem esetén; C8 nyitás közbeni visszazárás DF élvédelem esetén; vagy kikapcsolás. CY bemenet - NC : C1 - zárás közbeni visszanyitás; C2 nyitás közbeni visszazárás; C3 részleges állj; C4 akadályérzékelés; C7 zárás közbeni visszanyitás DF élvédelem esetén; C8 nyitás közbeni visszazárás DF élvédelem esetén; vagy kikapcsolás. ZLJ24 leírás 16 / 36

17 CZ bemenet - NC : C1 - zárás közbeni visszanyitás; C2 nyitás közbeni visszazárás; C3 részleges állj; C4 akadályérzékelés; C7 zárás közbeni visszanyitás DF élvédelem esetén; C8 nyitás közbeni visszazárás DF élvédelem esetén; vagy kikapcsolás. Végső záró erő : Zárási véghelyzetben a hajtómű maximális erővel zár pár másodpercig. Elektromos zár : Zárja a szárnyakat, szükséges 2,5m es szárnyhosszok felett! ZLJ24 leírás 17 / 36

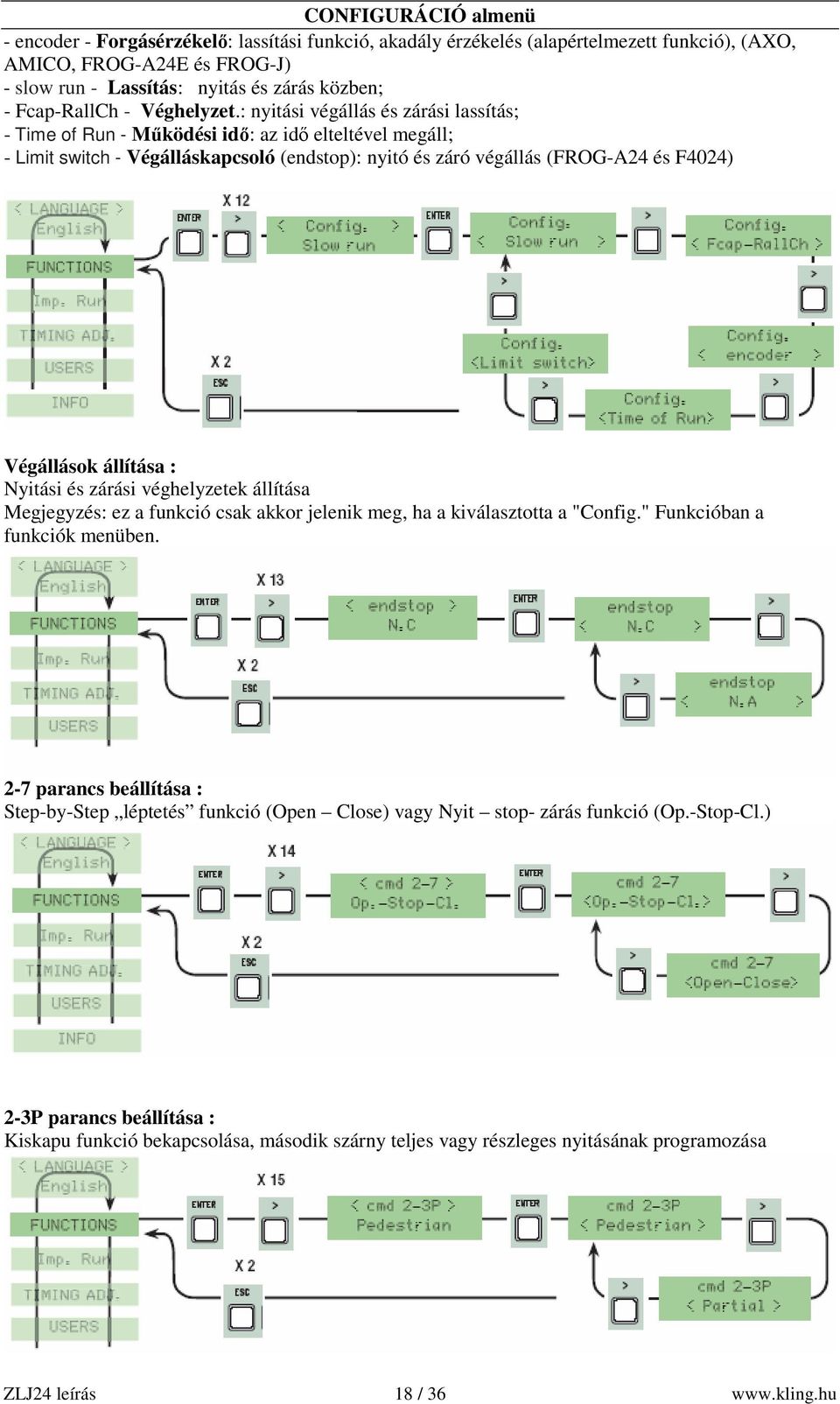

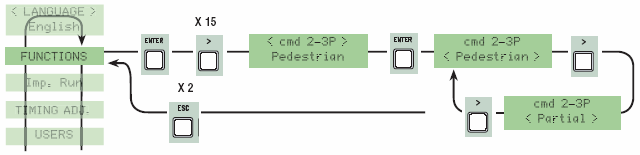

18 CONFIGURÁCIÓ almenü - encoder - Forgásérzékelő: lassítási funkció, akadály érzékelés (alapértelmezett funkció), (AXO, AMICO, FROG-A24E és FROG-J) - slow run - Lassítás: nyitás és zárás közben; - Fcap-RallCh - Véghelyzet.: nyitási végállás és zárási lassítás; - Time of Run - Működési idő: az idő elteltével megáll; - Limit switch - Végálláskapcsoló (endstop): nyitó és záró végállás (FROG-A24 és F4024) Végállások állítása : Nyitási és zárási véghelyzetek állítása Megjegyzés: ez a funkció csak akkor jelenik meg, ha a kiválasztotta a "Config." Funkcióban a funkciók menüben. 2-7 parancs beállítása : Step-by-Step léptetés funkció (Open Close) vagy Nyit stop- zárás funkció (Op.-Stop-Cl.) 2-3P parancs beállítása : Kiskapu funkció bekapcsolása, második szárny teljes vagy részleges nyitásának programozása ZLJ24 leírás 18 / 36

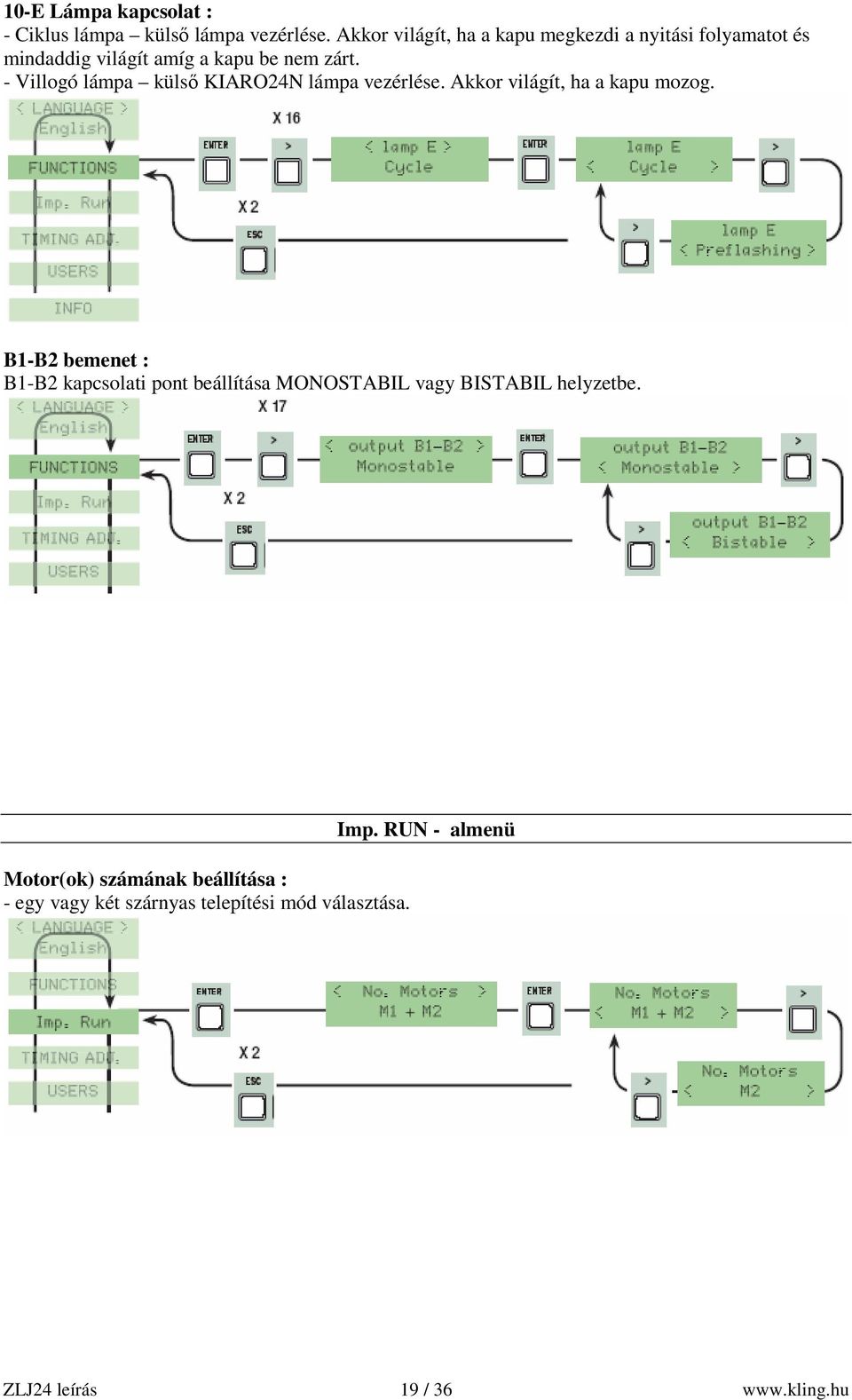

19 10-E Lámpa kapcsolat : - Ciklus lámpa külső lámpa vezérlése. Akkor világít, ha a kapu megkezdi a nyitási folyamatot és mindaddig világít amíg a kapu be nem zárt. - Villogó lámpa külső KIARO24N lámpa vezérlése. Akkor világít, ha a kapu mozog. B1-B2 bemenet : B1-B2 kapcsolati pont beállítása MONOSTABIL vagy BISTABIL helyzetbe. Motor(ok) számának beállítása : - egy vagy két szárnyas telepítési mód választása. Imp. RUN - almenü ZLJ24 leírás 19 / 36

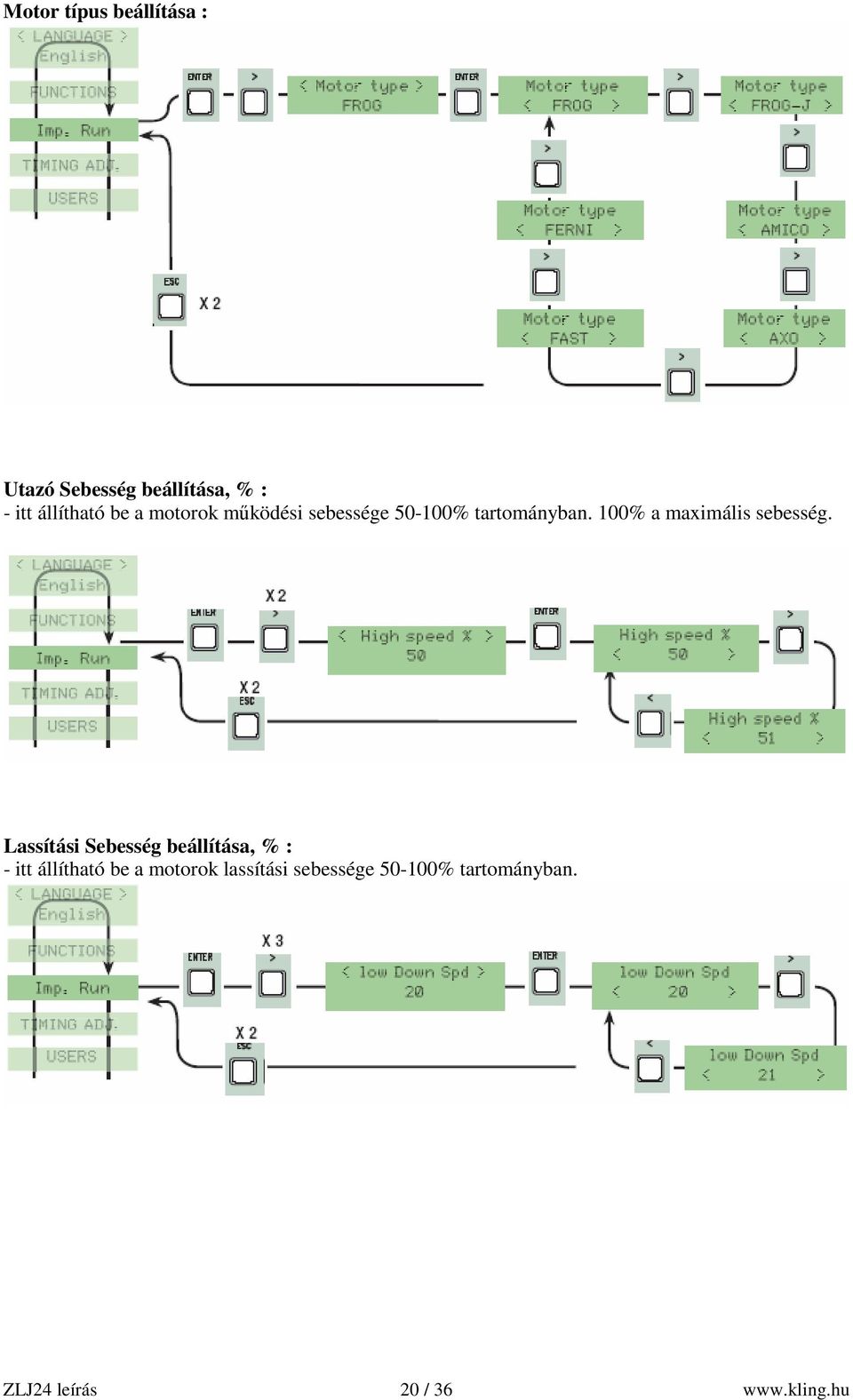

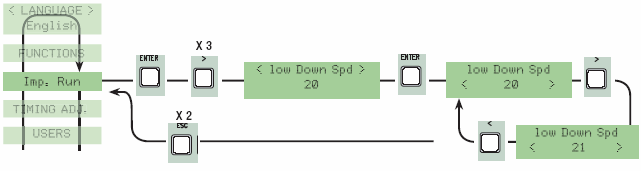

20 Motor típus beállítása : Utazó Sebesség beállítása, % : - itt állítható be a motorok működési sebessége % tartományban. 100% a maximális sebesség. Lassítási Sebesség beállítása, % : - itt állítható be a motorok lassítási sebessége % tartományban. ZLJ24 leírás 20 / 36

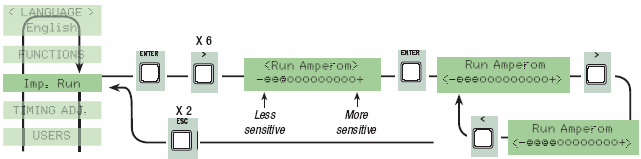

21 Késleltetett indítás beállítása : - miután nyitási vagy zárási parancsot adtunk, csak pár másodperces késéssel indul el a motor működése. Amperometrikus érzékenység : bekapcsolásakor a kapu mozgása során érzékelt akadályok észlelésének érzékenységét lehet állítani. - Időzített végpont: a kapu nyitási mozgása során megáll. - végpont: ellentétes irányba vált. - lassítás: megfordítja a menetirányt (ellentétes irányba vált), majd a lassulási szakaszban megáll. - Fcap-RallCh.: Ez megfordítja menetirányt működés közben, míg a lassítás fázisban csak megáll, zárási irányban Amennyiben az amperometrikus érzékenységet nem használja, a motor a maximális terhelési erő nagyságában érzékel akadályt. Amperometrikus érzékenység mozgás során : beállítja a motor érzékenységet. Megjegyzés: ez a funkció csak akkor jelenik meg, ha az amperometrikus érzékenység beállításra került. ZLJ24 leírás 21 / 36

22 Lassítási idő : Az itt beállított idővel hamarabb kezd el a kapu lassítani a végállások előtt. 0 és 30 másodperc között állítható. Megjegyzés: ez a funkció csak akkor jelenik meg, ha a lassításra a Fcap-RallCh. funkciót választotta ki. ENCODER FORGÁSÉRZÉKELŐ - almenü Ez a menü csak akkor jelenik meg ha az a conf. Menüben kiválasztásra került! Lásd.18.oldal. Érzékenység : az akadály észlelése funkció működik a kapu nyitás-zárása és a lassítási funkció közben. Kapu működési érzékenység : itt állíthatja az akadály észlelés érzékenységét a kapu nyitás és zárás közben. Megjegyzés: ez a funkció csak akkor jelenik meg, ha az "Sensibility - érzékenység" funkció be van kapcsolva az ENCODER menüben. ZLJ24 leírás 22 / 36

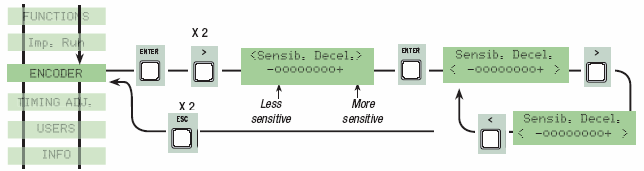

23 Lassítási érzékenység beállítása : itt állíthatja az akadály észlelés érzékenységét a kapu lassítási szakasza közben. Megjegyzés: ez a funkció csak akkor jelenik meg, ha az "Sensibility - érzékenység" funkció be van kapcsolva az ENCODER menüben. Encoder forgásérzékelő Lassítás: ez aktiválja a nyitási és zárási lassítás kiindulópontjait. Motor 1 nyitási lassulás, % : itt állíthatja az (M1) első motor lassítás indításának kiindulópontját a nyitási végállás előtt.. A lassítási szakasz hosszát a teljes mozgási út százalékában lehet megadni (1%-tól 40%-ig). Megjegyzés: ez a funkció csak akkor jelenik meg, ha be van kapcsolva a " decel. Enc - "funkció az ENCODER menüben. ZLJ24 leírás 23 / 36

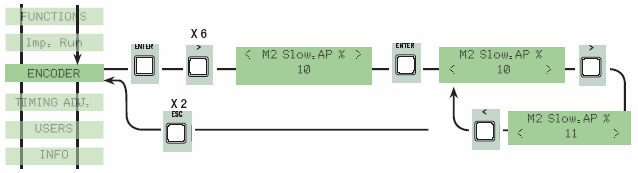

24 Motor 1 zárási lassulás % : itt állíthatja az (M1) első motor lassítás indításának kiindulópontját a zárási végállás előtt.. A lassítási szakasz hosszát a teljes mozgási út százalékában lehet megadni (1%-tól 40%-ig). Megjegyzés: ez a funkció csak akkor jelenik meg, ha be van kapcsolva a " decel. Enc - "funkció az ENCODER menüben. Motor 2 nyitási lassulás, % : itt állíthatja az (M2) második motor lassítás indításának kiindulópontját a nyitási végállás előtt.. A lassítási szakasz hosszát a teljes mozgási út százalékában lehet megadni (1%-tól 40%-ig). Megjegyzés: ez a funkció csak akkor jelenik meg, ha be van kapcsolva a " decel. Enc - "funkció az ENCODER menüben. Motor 2 zárási lassulás, % : itt állíthatja az (M2) második motor lassítás indításának kiindulópontját a zárási végállás előtt.. A lassítási szakasz hosszát a teljes mozgási út százalékában lehet megadni (1%-tól 40%-ig). Megjegyzés: ez a funkció csak akkor jelenik meg, ha be van kapcsolva a " decel. Enc - "funkció az ENCODER menüben. ZLJ24 leírás 24 / 36

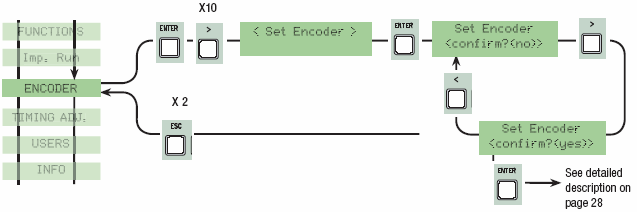

25 Motor 1 zárási gyorsulás % : itt állíthatja az (M1) első motor nyitási és zárási pontja közötti gyorsulást. A százalékos arány megközelítése (megy 1%-ról 15%-a között állítható). Motor 2 zárási gyorsulás % : itt állíthatja a (M1) első nyitási és zárási pontja közötti gyorsulást. A százalékos arány megközelítése (megy 1%-ról 15%-a között állítható). Kapu futási beállítása : kalibrálja a kapu nyitási és zárási működését, és lassítását. A= mozgási terület normál sebességgel B* = lassítási terület C = forgásérzékelő beavatkozási pontja D = forgásérzékelő stop pontja E = Motor 1 nyitásirány lassítás kezdeti pontja F = Motor 1 zárásirány lassítás kezdeti ZLJ24 leírás 25 / 36 pontja G = Motor 2 nyitásirány lassítás kezdeti pontja H = Motor 2 zárásirány lassítás kezdeti

26 Telepítési útmutató kapubeállításhoz! *Minimum 600 mm-től a végállástól. ** Végső zárási erő Motor 1 és Motor 2 esetében max. 1-50mm rel lehet a végállásoktól. TIMING ADJ. IDŐZÍTÉS - almenü Automata zárási idő : Itt állíthatja be a várakozási időt, kapu nyitott helyzetben. Ha ez az idő eltelt, a kapu automatikusan bezárul. A várakozási idő 0 "és 300" másodperc között állítható be, Kiskapu funk. M2 Automata zárási idő : Itt állíthatja be a várakozási időt, a Második motor nyitott helyzetben. Ha ez az idő eltelt, a második szárny automatikusan bezárul. A várakozási idő 0 "és 300" másodperc között állítható be, Ciklus idő : Itt állíthatja be 10 és 150 másodperc között a motorok működési idejét. ZLJ24 leírás 26 / 36

27 Motor 1 késleltetett nyitási idő : Itt állíthatja be 0 és 10 másodperc között az első motor késleltetett nyitási idejét. Motor 2 késleltetett zárási idő : Itt állíthatja be 0 és 10 másodperc között az első motor késleltetett nyitási idejét Elővillogási idő : Itt állíthatja be az elővillogási időt 0 és 60 másodperc között. Ebben az esetben a W-E pontra kötött villogó lámpa a kapu mozgásának megkezdése előtt ennyivel már villogni fog. ZLJ24 leírás 27 / 36

28 Elektromos zár nyitási idő : Itt állíthatja azt az időt amivel az elektromos zár hamarabb kinyit, minthogy a kapuszárnyak mozgása elindulna. 1 és 5 másodperc között állítható. Végső záró erő ideje : Itt állíthatja be a Végső záró erő idejét 1-10másodperc között. Lassítási idő : 0-30 másodperc között állítható, hogy a végpontok előtt mennyivel lassítsanak a motorok. ZLJ24 leírás 28 / 36

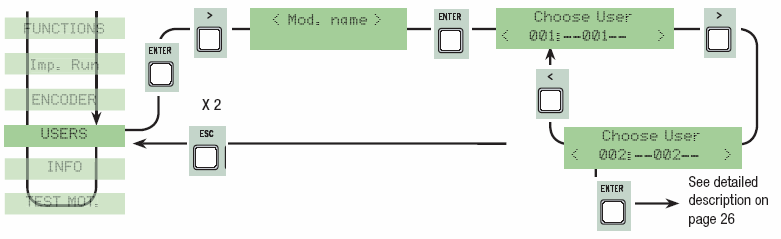

29 USER FELHASZNÁLÓ - almenü Felhasználó hozzáadása : Max. 250 felhasználóig. Felhasználó nevének módosítása : Felhasználó kód módosítása : ZLJ24 leírás 29 / 36

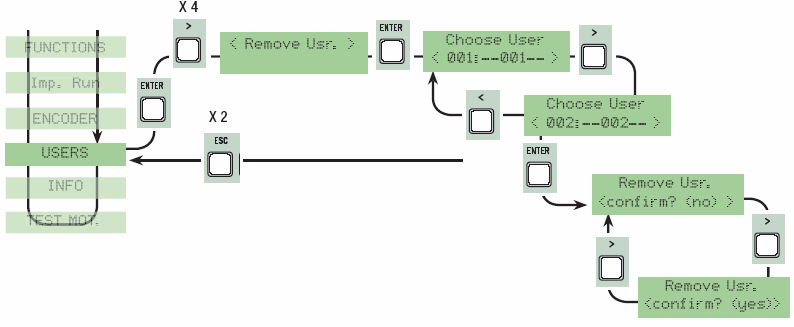

30 Hozzárendelt funkció : Felhasználókhoz hozzárendelhető funkciók Kiválasztott felhasználó törlése : Felhasználók eltávolítása Összes felhasználó törlése : ZLJ24 leírás 30 / 36

31 Adatok mentés memóriába : Felhasználók adatainak mentése memoria Roll-ba. Mentett adatok visszatöltése: Felhasználók adatainak visszatöltése memoria Roll-ból. INFO menü Alábbi funkciók érhetők el: - verziószám kijelzése - ciklus szám kijelzése - hány nyitás-zárást végzett a motor. - Kezdő üzenet, kijelzése módosítása - Rendszer visszaállítás ZLJ24 leírás 31 / 36

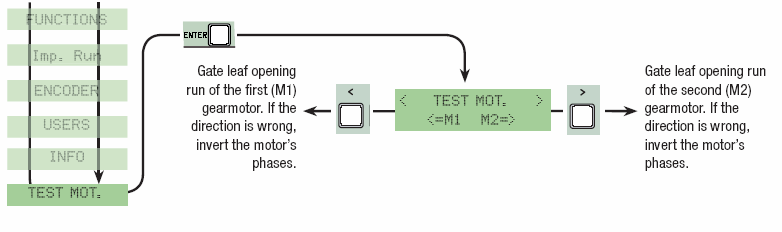

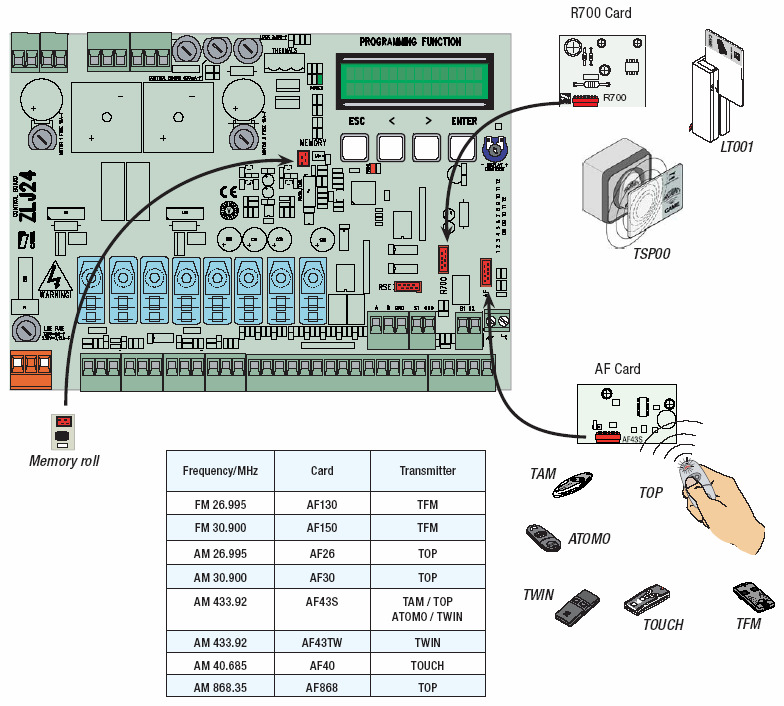

32 Motor teszt menü Motor 1 nyitásba mozgatása. Ha rossz irányba mozog, cserélje meg a fázist. Motor 2 nyitásba mozgatása. Ha rossz irányba mozog, cserélje meg a fázist. Kártyák behelyezése Csatlakoztassa a szükséges (R700, AF43S) kártyákat, A memória rollra mentheti az összes beállítást. ZLJ24 leírás 32 / 36

33 Felhasználó hozzáadása 1) a felhasználó menüből válassza az "Add User". Majd nyomja meg az ENTER gombot. 2) Válassza a "confirm? (YES=igen) ", majd nyomja meg ENTER gombot. 4)... Adjon meg egy kódot, távkapcsolóval vagy mágnes vagy 3) Válassza ki, melyik proxykártyával. funkciót rendeli az adott felhasználóhoz... ZLJ24 leírás 33 / 36

34 5)... ha a kódot megadta, a felhasználó név alatt megjelenik hogy milyen eszközt rendelt hozzá. 6)... mennyiben a kódot már hasznája egyszer megjelenik az Existing Code felirat Felhasználó nevének módosítása 1) a felhasználók menüből válassza ki a "Mod. name ". Nyomja meg az ENTER gombot. 2) Válassza ki a felhasználó számát amit módosítana majd nyomja meg ENTER gombot. 3) Használja az 4) ENTER gomb ENTER gombot, a megnyomásával kurzort előre-hátra erősítse meg az új mozgáshoz, ESC felhasználó nevet! gombot Pár másodpercig visszalépéshez kell nyomni! majd a <> gombot a betű vagy szám. módosításához ZLJ24 leírás 34 / 36

35 Felhasználó kódjának módosítása 1) a felhasználók menüből válassza ki a "Mod. Code " és Nyomja meg az ENTER gombot. 2) Válassza ki a felhasználó számát vagy nevét amelynek a kódját módosítani szeretné majd nyomja meg az ENTER gombot. 3) adjon meg egy új kódot, távkapcsolóval, vagy proxy vagy mágneskártyával 4).. mikor megadta a kódot megjelenik a felhasználó és hogy milyen eszközt rendelt hozzá 5) ENTER gomb megnyomásával erősítse meg az új kódot! Pár másodpercig kell nyomni! Funkció hozzárendelése felhasználóhoz 1) a felhasználók menüből válassza ki a "Related Func " menüt és Nyomja meg az ENTER gombot. 2) Válassza ki a felhasználót amihez hozzárendeli a funkciót 3) válassza ki a funkciót amit hozzárendel a felhasználóhoz és Nyomja meg az ENTER gombot. 4) ENTER gomb megnyomásával erősítse meg az új felhasználó nevet! Pár másodpercig kell nyomni! ZLJ24 leírás 35 / 36

36 Kapu futásának beállítása Mielőtt megkezdi a motorok működésének beállítását, ellenőrizze, hogy a munkaterületen nincsen akadály. Ellenőrizze a motorok megfelelő működési irányát. 1) Az Encoder menüben válasszuk a "Set Encoder ". Nyomja meg az ENTER gombot. 2) válassza "confirm? Yes? Nyomja meg az ENTER gombot. 3) mozgassa az első motort teljesen zárt állapotba. 4) mozgassa a második motort is teljesen zárt állapotba. 5) ezután, a második motort indítsa míg a szárny teljesen ki nem nyit. 6) ezután, a z első motort indítsa míg a szárny teljesen ki nem nyit. 7) ezután, ha a beállítás befejeződött, a kijelzőn néhány másodpercig megjelenik "Set Encoder ok". Hiba üzenetek : - encoder ERROR : ellenőrizze a csatlakozásokat és a beállított funkciókat, a motor nyomatékát. - safety d. test ERROR : ellenőrizze a biztonsági kiegészítők helyes működését bekötését. - end stop ERROR : ellenőrizze a végállásokat a helyes (hiányzó) beállításokat. - cycle time ERROR : ellenőrizze a beállított működési időt, valószínűleg kevés a beállított érték. - Safety STOP, C1, C3, C4 : ellenőrizze a csatlakozásokat és a beállított funkciókat ZLJ24 leírás 36 / 36

003ZF1. nyomatékszabályzós, kétmotoros vezérlőpanel 230V-os meghajtásokhoz

003ZF1. nyomatékszabályzós, kétmotoros vezérlőpanel 230V-os meghajtásokhoz 1106 BUDAPEST Gránátos utca 6. Tel.: 262-69-33 Fax: 262-28-08 www.kling.hu E-mail: kling@kling.hu magyarországi képviselet S63 319S63 rev.0.1 03/2001 003ZF1 nyomatékszabályzós, kétmotoros vezérlőpanel
