VEZÉRLŐPANEL GÖRDÜLŐKAPUKHOZ

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "VEZÉRLŐPANEL GÖRDÜLŐKAPUKHOZ"

Átírás

1 VEZÉRLŐPNEL GÖRDÜLŐKPUKHOZ Használati útmutató Többfunkciós vezérlőpanel gördülőkapukhoz 0 Vac Programkijelző Motor munkaidejének elektronikus beállítása utomatikus programozási eljárás akadályérzékeléssel (összenyomás elleni védelem) vagy lépésről-lépésre történő programozási eljárás a motorok erejének és lassításának elektronikus beállításával Gyors visszazárás funkció Társasház funkció Elővillogás funkció Kiegészítő rádiós csatorna (opcionális modul) Beépített.9 MHz rádióvevő (6 kód) 8K típusú biztonságiszegély csatlakoztatás Hibadiagnosztika üzenetek TECHNIKI TULJDONSÁGOK Termékkód PQ80S Vezérlőpanel méretei 7 x 8 x 7 mm Doboz méretei 0 x 90 x 90 mm Vezérlőpanel tömege 60 g Tápfeszültség 0 ~ 50-60Hz Tápfeszültség tűrése -0% +0% Transzformátor 0/Vac 5V Főbiztosíték 5 Motorkimenet max. teljesítménye 600 W Motorkimenet max. árama.5 Készenléti áramfogyasztás 0 m Villogó kimenet Vac, max. 0 W Kiegészítő tápellátás Vdc,max. 5 W Működési hőmérséklettartomány C Védelmi szint (dobozzal) IP55 MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

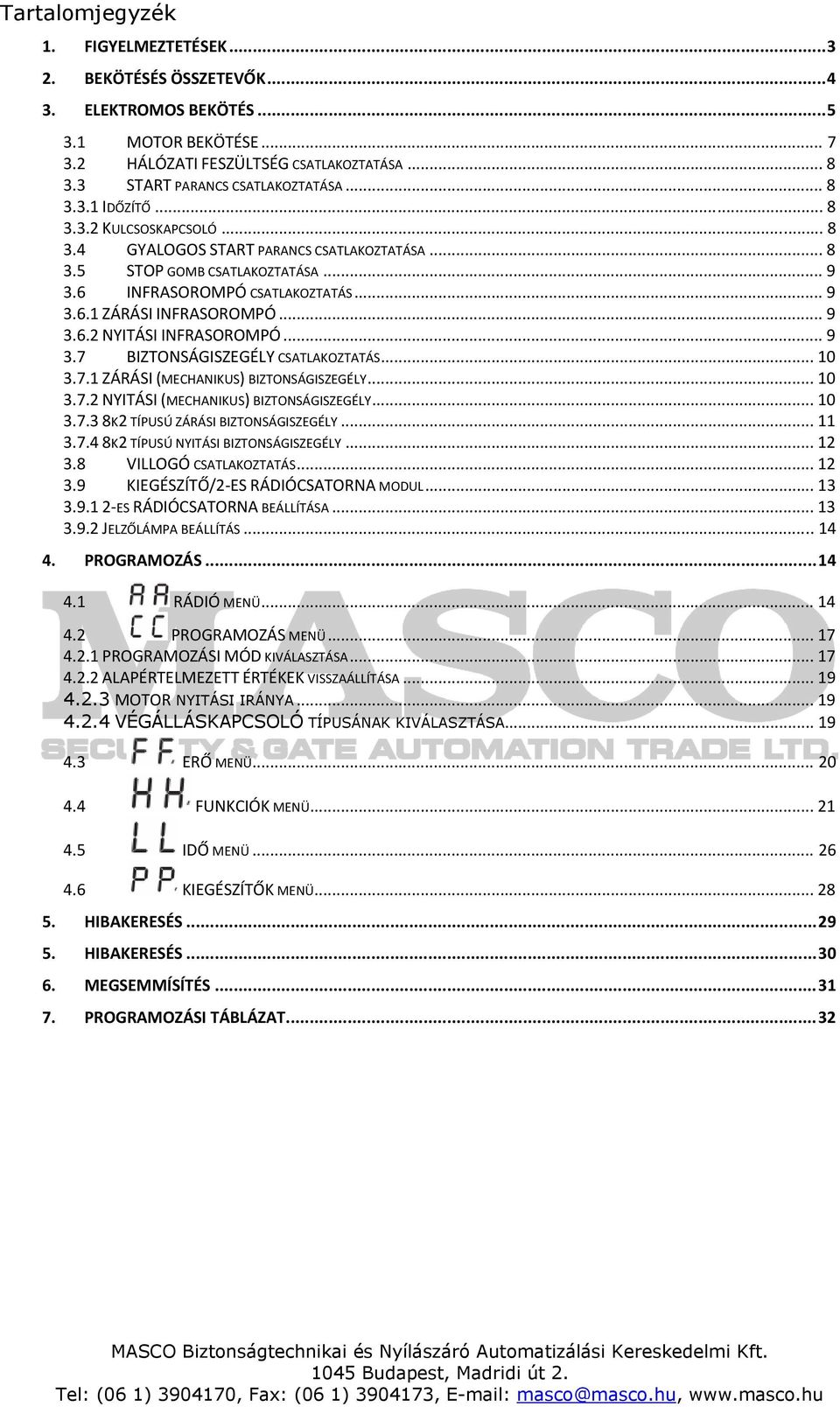

2 Tartalomjegyzék. FIGYELMEZTETÉSEK.... BEKÖTÉSÉS ÖSSZETEVŐK.... ELEKTROMOS BEKÖTÉS...5. MOTOR BEKÖTÉSE HÁLÓZTI FESZÜLTSÉG CSTLKOZTTÁS STRT PRNCS CSTLKOZTTÁS IDŐZÍTŐ KULCSOSKPCSOLÓ GYLOGOS STRT PRNCS CSTLKOZTTÁS STOP GOMB CSTLKOZTTÁS INFRSOROMPÓ CSTLKOZTTÁS ZÁRÁSI INFRSOROMPÓ NYITÁSI INFRSOROMPÓ BIZTONSÁGISZEGÉLY CSTLKOZTTÁS ZÁRÁSI (MECHNIKUS) BIZTONSÁGISZEGÉLY NYITÁSI (MECHNIKUS) BIZTONSÁGISZEGÉLY K TÍPUSÚ ZÁRÁSI BIZTONSÁGISZEGÉLY K TÍPUSÚ NYITÁSI BIZTONSÁGISZEGÉLY....8 VILLOGÓ CSTLKOZTTÁS....9 KIEGÉSZÍTŐ/ ES RÁDIÓCSTORN MODUL ES RÁDIÓCSTORN BEÁLLÍTÁS JELZŐLÁMP BEÁLLÍTÁS.... PROGRMOZÁS.... RÁDIÓ MENÜ.... PROGRMOZÁS MENÜ PROGRMOZÁSI MÓD KIVÁLSZTÁS LPÉRTELMEZETT ÉRTÉKEK VISSZÁLLÍTÁS MOTOR NYITÁSI IRÁNY VÉGÁLLÁSKPCSOLÓ TÍPUSÁNK KIVÁLSZTÁS ERŐ MENÜ FUNKCIÓK MENÜ....5 IDŐ MENÜ KIEGÉSZÍTŐK MENÜ HIBKERESÉS HIBKERESÉS MEGSEMMÍSÍTÉS PROGRMOZÁSI TÁBLÁZT... MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

3 . FIGYELMEZTETÉSEK Figyelem: Ez a kézikönyv a személyes biztonságot érintő fontos információkat tartalmaz. Helytelen telepítés vagy nem megfelelő használat súlyos sérülésekhez vezethet. Figyelmesen olvassa le és szenteljen különös figyelmet a szimbólummal jelölt biztonsági információknak. Tartsa meg ezt az útmutatót későbbi felhasználásra. Ne engedjen gyermekeket vagy kisállatokat a kapu közelébe. Soha nem hagyja, hogy a gyermekek működtessék vagy játszanak a kapu vezérlőivel. távvezérlőket tartsa távol gyermekektől és illetéktelen személyektől. z összes vezetékezést és a vezérlőpanelen végrehajtott műveletet csak a vezérlőpanel hálózati tápfeszültségről történt leválasztása után szabad végrehajtani. vezérlőpanelt csak érintésvédelmi rendszerrel rendelkező elektromos hálózathoz csatlakoztassa. vezérlőpanel vezetékezését, beállítását és üzembehelyezését csak szakképzett és tapasztalt személy végezheti. telepítésnek meg kell felelnie a hatályos jognak és szabályozásnak, különösen tekintettel az EN 5 rendelkezéseinek. Ez a készülék csak a vele szállított tápegységgel használható. leválasztásra szolgáló eszközt a vezetékezési szabályoknak és ábrának megfelelően kell a hálózati tápfeszültség áramkörébe beépíteni (lásd. fejezet). leválasztó kapcsoló működtetéskor győződjön meg róla, hogy más személy nem tartózkodik a közelben. Rendszeresen ellenőrizze a telepítés kopásait és vezetékek sérüléseit. Javítás vagy beállítás szükségessége esetén ne használja a kapuautomatikát. MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

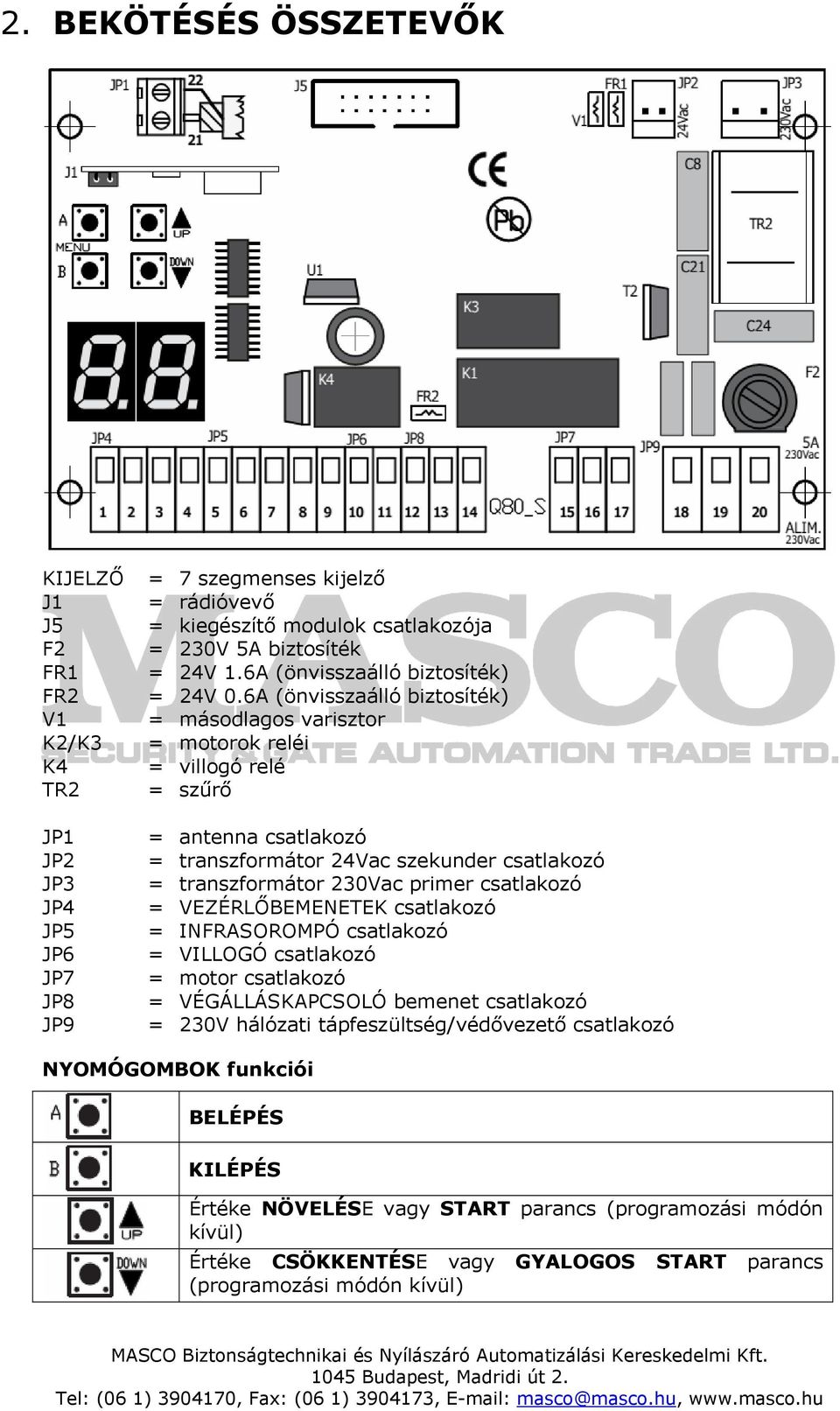

4 . BEKÖTÉSÉS ÖSSZETEVŐK KIJELZŐ J J5 F FR FR V K/K K TR JP JP JP JP JP5 JP6 JP7 JP8 JP9 = 7 szegmenses kijelző = rádióvevő = kiegészítő modulok csatlakozója = 0V 5 biztosíték = V.6 (önvisszaálló biztosíték) = V 0.6 (önvisszaálló biztosíték) = másodlagos varisztor = motorok reléi = villogó relé = szűrő = antenna csatlakozó = transzformátor Vac szekunder csatlakozó = transzformátor 0Vac primer csatlakozó = VEZÉRLŐBEMENETEK csatlakozó = INFRSOROMPÓ csatlakozó = VILLOGÓ csatlakozó = motor csatlakozó = VÉGÁLLÁSKPCSOLÓ bemenet csatlakozó = 0V hálózati tápfeszültség/védővezető csatlakozó NYOMÓGOMBOK funkciói BELÉPÉS KILÉPÉS Értéke NÖVELÉSE vagy STRT parancs (programozási módón kívül) Értéke CSÖKKENTÉSE vagy GYLOGOS STRT parancs (programozási módón kívül) MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

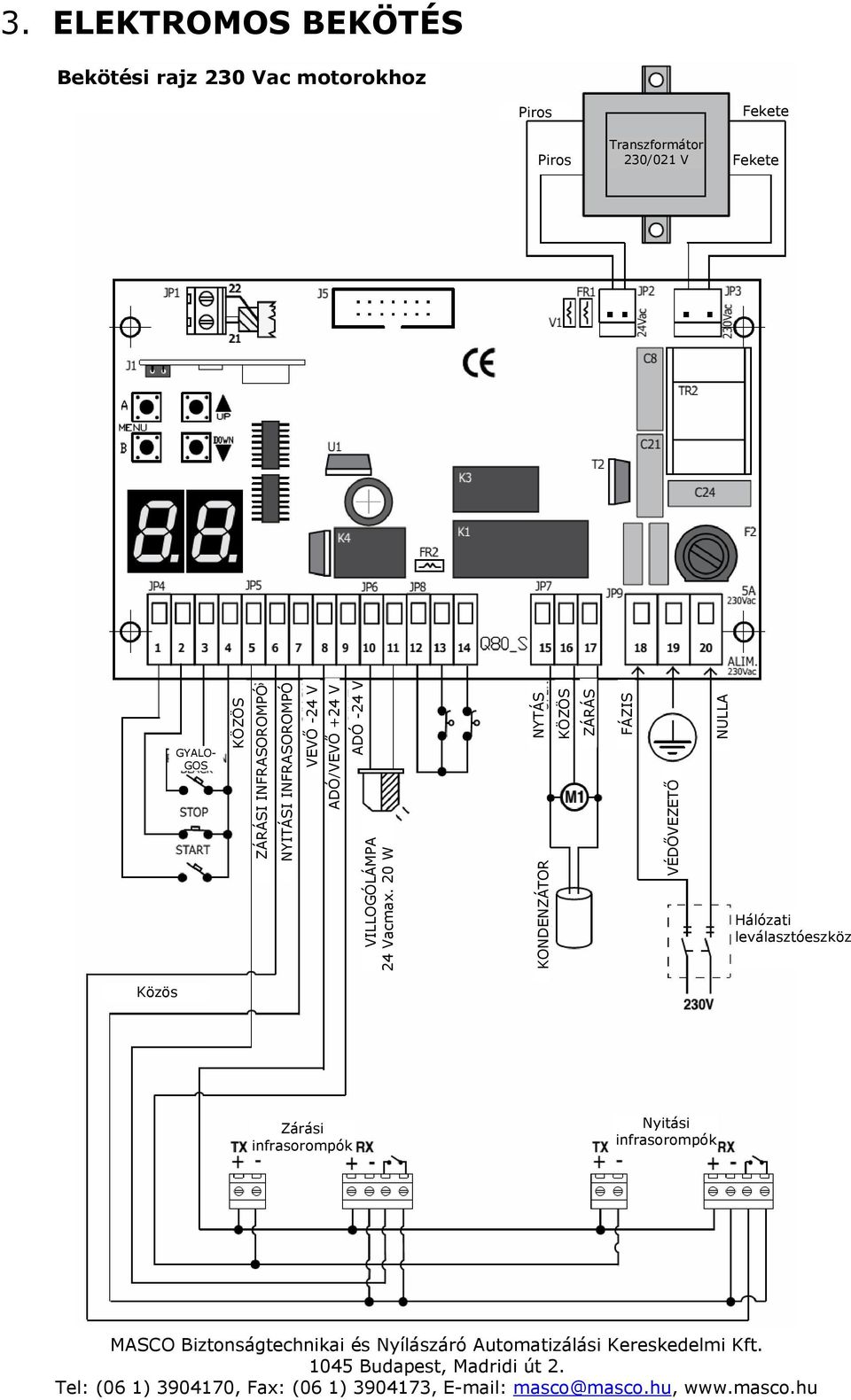

5 . ELEKTROMOS BEKÖTÉS Bekötési rajz 0 Vac motorokhoz Piros Piros Transzformátor 0/0 V Fekete Fekete GYLO- GOS KÖZÖS ZÁRÁSI INFRSOROMPÓ NYITÁSI INFRSOROMPÓ VEVŐ - V DÓ/VEVŐ + V DÓ - V VILLOGÓLÁMP Vacmax. 0 W NYTÁS KONDENZÁTOR KÖZÖS ZÁRÁS FÁZIS VÉDŐVEZETŐ NULL Hálózati leválasztóeszköz Közös Zárási infrasorompók Nyitási infrasorompók MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

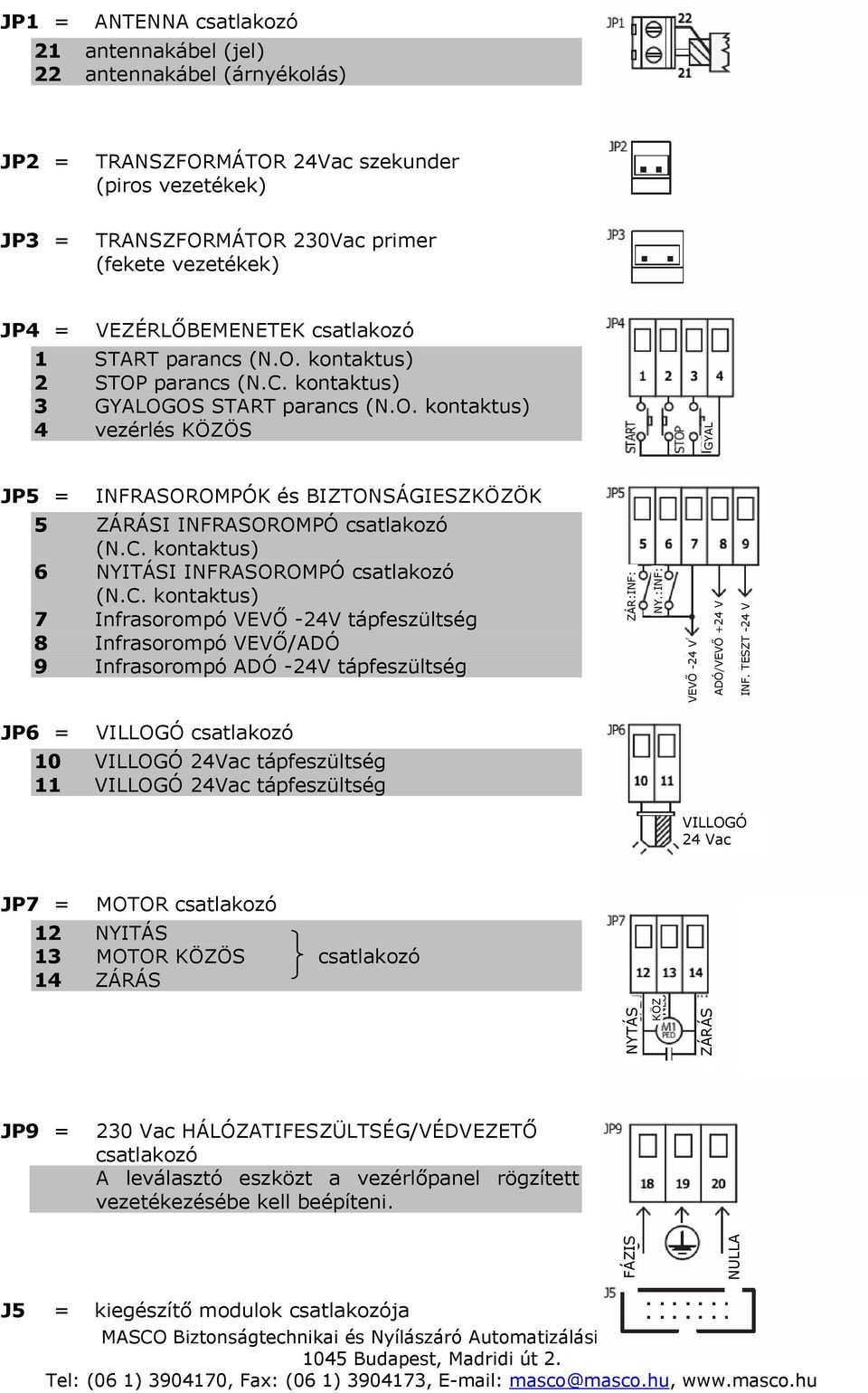

6 JP = NTENN csatlakozó antennakábel (jel) antennakábel (árnyékolás) JP = JP = TRNSZFORMÁTOR Vac szekunder (piros vezetékek) TRNSZFORMÁTOR 0Vac primer (fekete vezetékek) JP = VEZÉRLŐBEMENETEK csatlakozó STRT parancs (N.O. kontaktus) STOP parancs (N.C. kontaktus) GYLOGOS STRT parancs (N.O. kontaktus) vezérlés KÖZÖS GYL JP5 = INFRSOROMPÓK és BIZTONSÁGIESZKÖZÖK 5 ZÁRÁSI INFRSOROMPÓ csatlakozó (N.C. kontaktus) 6 NYITÁSI INFRSOROMPÓ csatlakozó (N.C. kontaktus) 7 Infrasorompó VEVŐ -V tápfeszültség 8 Infrasorompó VEVŐ/DÓ 9 Infrasorompó DÓ -V tápfeszültség ZÁR:INF: NY.:INF: VEVŐ - V DÓ/VEVŐ + V INF. TESZT - V JP6 = VILLOGÓ csatlakozó 0 VILLOGÓ Vac tápfeszültség VILLOGÓ Vac tápfeszültség VILLOGÓ Vac JP7 = MOTOR csatlakozó NYITÁS MOTOR KÖZÖS csatlakozó ZÁRÁS NYTÁS KÖZ ZÁRÁS JP9 = 0 Vac HÁLÓZTIFESZÜLTSÉG/VÉDVEZETŐ csatlakozó leválasztó eszközt a vezérlőpanel rögzített vezetékezésébe kell beépíteni. FÁZIS NULL J5 = kiegészítő modulok csatlakozója MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

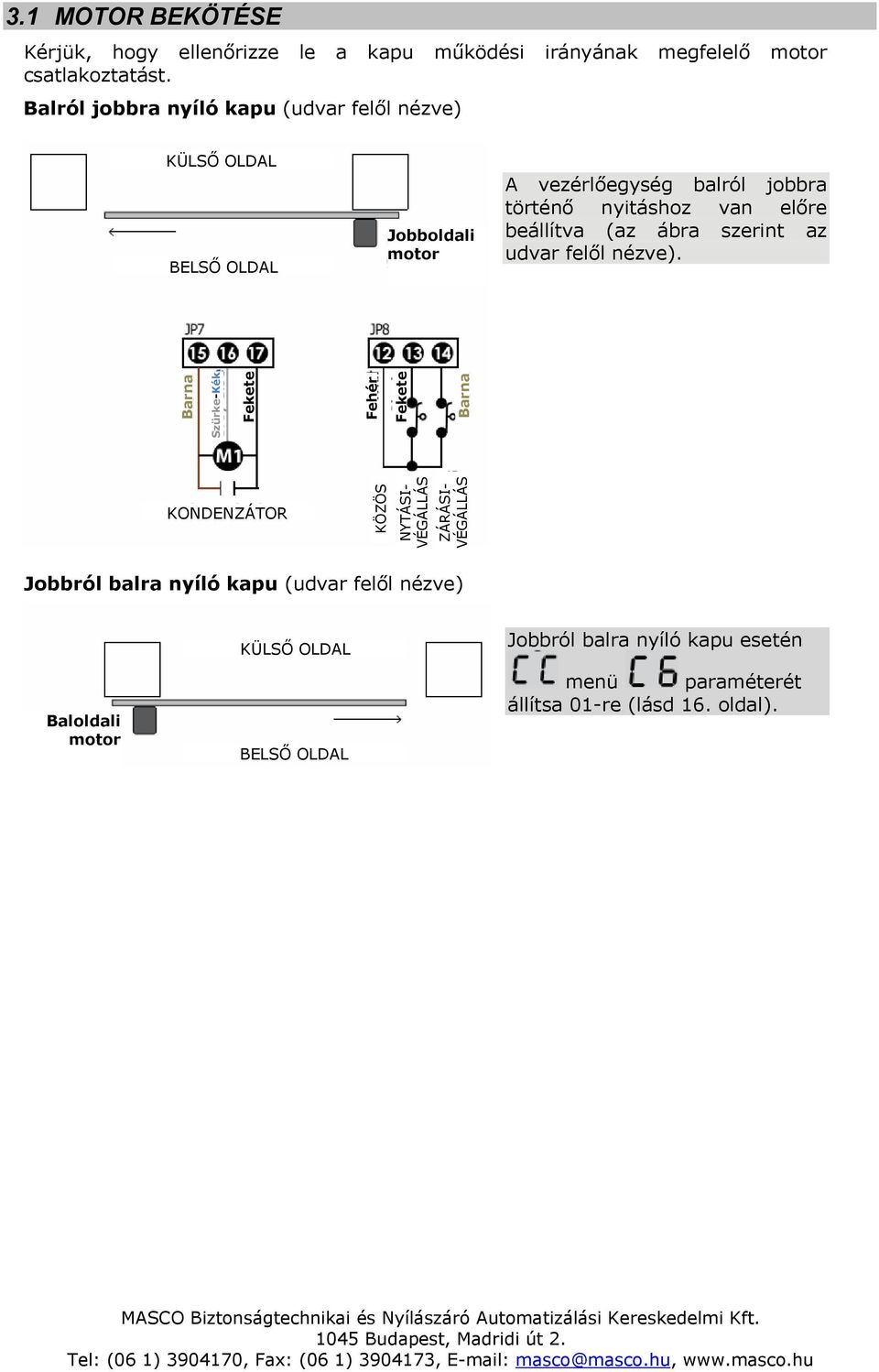

7 . MOTOR BEKÖTÉSE Kérjük, hogy ellenőrizze le a kapu működési irányának megfelelő motor csatlakoztatást. Balról jobbra nyíló kapu (udvar felől nézve) KÜLSŐ OLDL BELSŐ OLDL Jobboldali motor vezérlőegység balról jobbra történő nyitáshoz van előre beállítva (az ábra szerint az udvar felől nézve). Barna Szürke-Kék Fekete Fehér Fekete Barna KONDENZÁTOR KÖZÖS NYTÁSI- VÉGÁLLÁS ZÁRÁSI- VÉGÁLLÁS Jobbról balra nyíló kapu (udvar felől nézve) Baloldali motor KÜLSŐ OLDL BELSŐ OLDL Jobbról balra nyíló kapu esetén menü paraméterét állítsa 0-re (lásd 6. oldal). MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

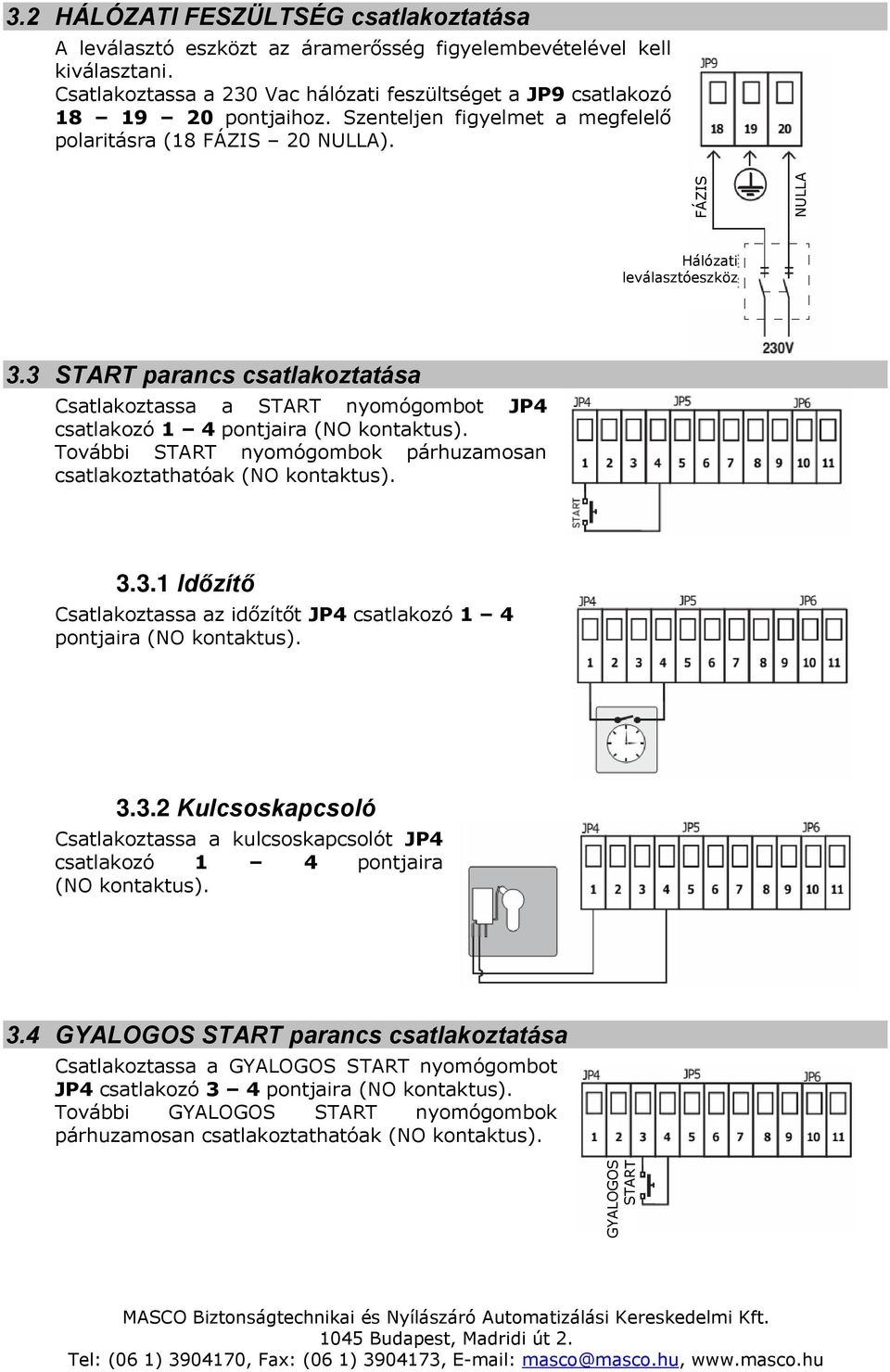

8 . HÁLÓZTI FESZÜLTSÉG csatlakoztatása leválasztó eszközt az áramerősség figyelembevételével kell kiválasztani. Csatlakoztassa a 0 Vac hálózati feszültséget a JP9 csatlakozó pontjaihoz. Szenteljen figyelmet a megfelelő polaritásra (8 FÁZIS 0 NULL). FÁZIS NULL Hálózati leválasztóeszköz. STRT parancs csatlakoztatása Csatlakoztassa a STRT nyomógombot JP csatlakozó pontjaira (NO kontaktus). További STRT nyomógombok párhuzamosan csatlakoztathatóak (NO kontaktus)... Időzítő Csatlakoztassa az időzítőt JP csatlakozó pontjaira (NO kontaktus)... Kulcsoskapcsoló Csatlakoztassa a kulcsoskapcsolót JP csatlakozó pontjaira (NO kontaktus).. GYLOGOS STRT parancs csatlakoztatása Csatlakoztassa a GYLOGOS STRT nyomógombot JP csatlakozó pontjaira (NO kontaktus). További GYLOGOS STRT nyomógombok párhuzamosan csatlakoztathatóak (NO kontaktus). GYLOGOS STRT MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

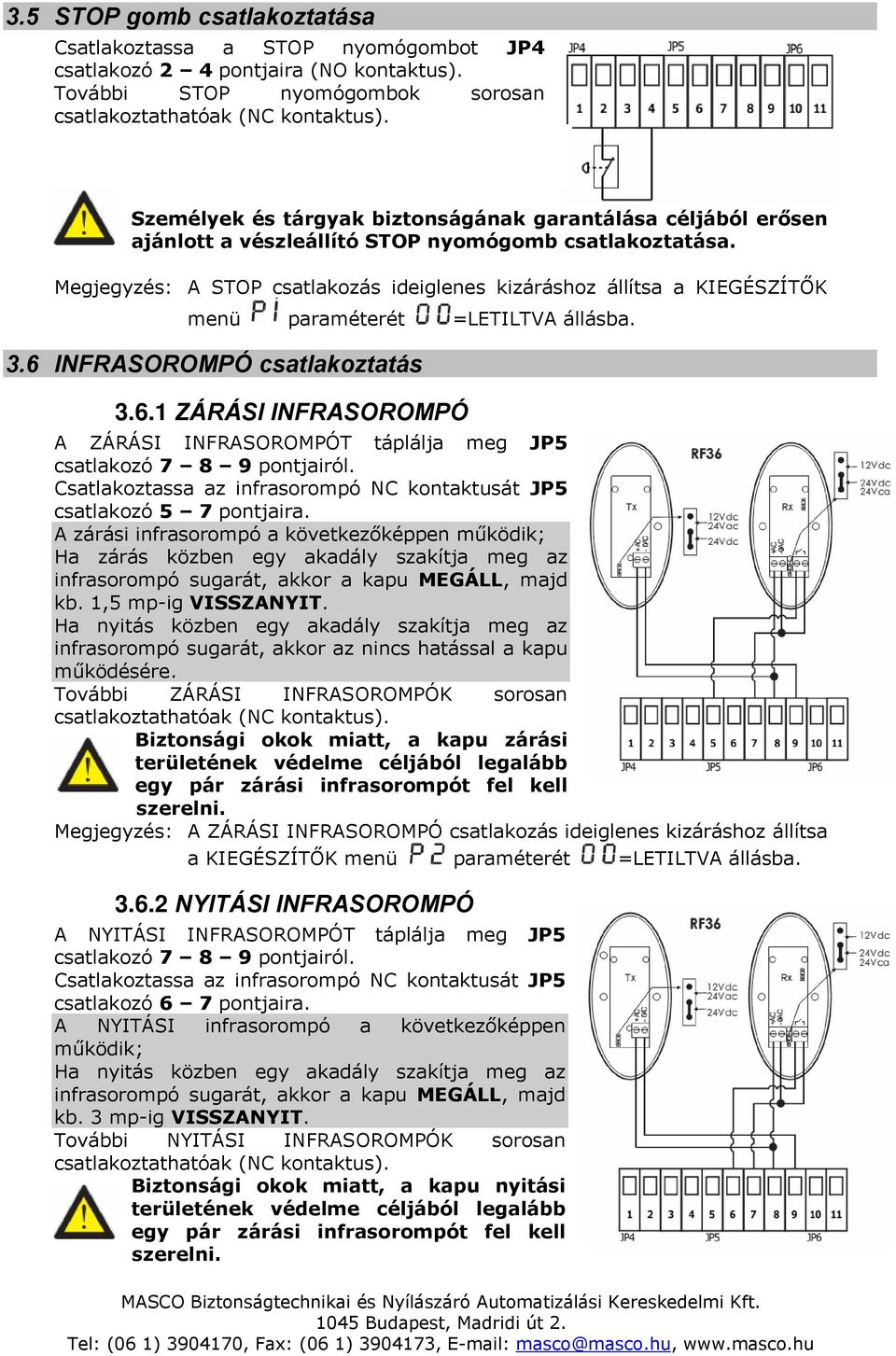

9 .5 STOP gomb csatlakoztatása Csatlakoztassa a STOP nyomógombot JP csatlakozó pontjaira (NO kontaktus). További STOP nyomógombok sorosan csatlakoztathatóak (NC kontaktus). Személyek és tárgyak biztonságának garantálása céljából erősen ajánlott a vészleállító STOP nyomógomb csatlakoztatása. Megjegyzés: STOP csatlakozás ideiglenes kizáráshoz állítsa a KIEGÉSZÍTŐK menü paraméterét =LETILTV állásba..6 INFRSOROMPÓ csatlakoztatás.6. ZÁRÁSI INFRSOROMPÓ ZÁRÁSI INFRSOROMPÓT táplálja meg JP5 csatlakozó pontjairól. Csatlakoztassa az infrasorompó NC kontaktusát JP5 csatlakozó 5 7 pontjaira. zárási infrasorompó a következőképpen működik; Ha zárás közben egy akadály szakítja meg az infrasorompó sugarát, akkor a kapu MEGÁLL, majd kb.,5 mp-ig VISSZNYIT. Ha nyitás közben egy akadály szakítja meg az infrasorompó sugarát, akkor az nincs hatással a kapu működésére. További ZÁRÁSI INFRSOROMPÓK sorosan csatlakoztathatóak (NC kontaktus). Biztonsági okok miatt, a kapu zárási területének védelme céljából legalább egy pár zárási infrasorompót fel kell szerelni. Megjegyzés: ZÁRÁSI INFRSOROMPÓ csatlakozás ideiglenes kizáráshoz állítsa a KIEGÉSZÍTŐK menü paraméterét =LETILTV állásba..6. NYITÁSI INFRSOROMPÓ NYITÁSI INFRSOROMPÓT táplálja meg JP5 csatlakozó pontjairól. Csatlakoztassa az infrasorompó NC kontaktusát JP5 csatlakozó 6 7 pontjaira. NYITÁSI infrasorompó a következőképpen működik; Ha nyitás közben egy akadály szakítja meg az infrasorompó sugarát, akkor a kapu MEGÁLL, majd kb. mp-ig VISSZNYIT. További NYITÁSI INFRSOROMPÓK sorosan csatlakoztathatóak (NC kontaktus). Biztonsági okok miatt, a kapu nyitási területének védelme céljából legalább egy pár zárási infrasorompót fel kell szerelni. MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

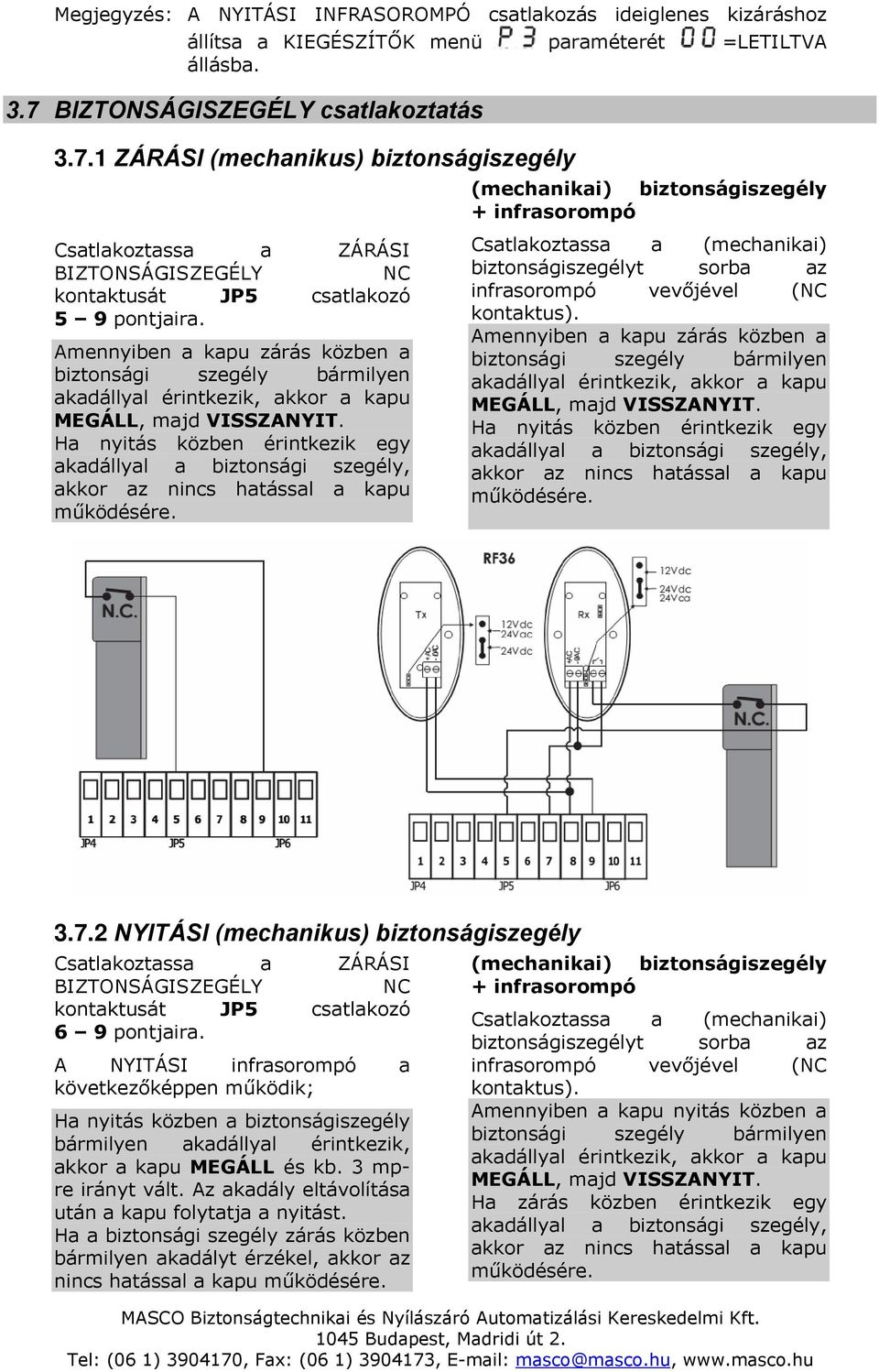

10 Megjegyzés: NYITÁSI INFRSOROMPÓ csatlakozás ideiglenes kizáráshoz állítsa a KIEGÉSZÍTŐK menü paraméterét =LETILTV állásba..7 BIZTONSÁGISZEGÉLY csatlakoztatás.7. ZÁRÁSI (mechanikus) biztonságiszegély Csatlakoztassa a ZÁRÁSI BIZTONSÁGISZEGÉLY NC kontaktusát JP5 csatlakozó 5 9 pontjaira. mennyiben a kapu zárás közben a biztonsági szegély bármilyen akadállyal érintkezik, akkor a kapu MEGÁLL, majd VISSZNYIT. Ha nyitás közben érintkezik egy akadállyal a biztonsági szegély, akkor az nincs hatással a kapu működésére. (mechanikai) biztonságiszegély + infrasorompó Csatlakoztassa a (mechanikai) biztonságiszegélyt sorba az infrasorompó vevőjével (NC kontaktus). mennyiben a kapu zárás közben a biztonsági szegély bármilyen akadállyal érintkezik, akkor a kapu MEGÁLL, majd VISSZNYIT. Ha nyitás közben érintkezik egy akadállyal a biztonsági szegély, akkor az nincs hatással a kapu működésére..7. NYITÁSI (mechanikus) biztonságiszegély Csatlakoztassa a ZÁRÁSI BIZTONSÁGISZEGÉLY NC kontaktusát JP5 csatlakozó 6 9 pontjaira. NYITÁSI infrasorompó a következőképpen működik; Ha nyitás közben a biztonságiszegély bármilyen akadállyal érintkezik, akkor a kapu MEGÁLL és kb. mpre irányt vált. z akadály eltávolítása után a kapu folytatja a nyitást. Ha a biztonsági szegély zárás közben bármilyen akadályt érzékel, akkor az nincs hatással a kapu működésére. (mechanikai) biztonságiszegély + infrasorompó Csatlakoztassa a (mechanikai) biztonságiszegélyt sorba az infrasorompó vevőjével (NC kontaktus). mennyiben a kapu nyitás közben a biztonsági szegély bármilyen akadállyal érintkezik, akkor a kapu MEGÁLL, majd VISSZNYIT. Ha zárás közben érintkezik egy akadállyal a biztonsági szegély, akkor az nincs hatással a kapu működésére. MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

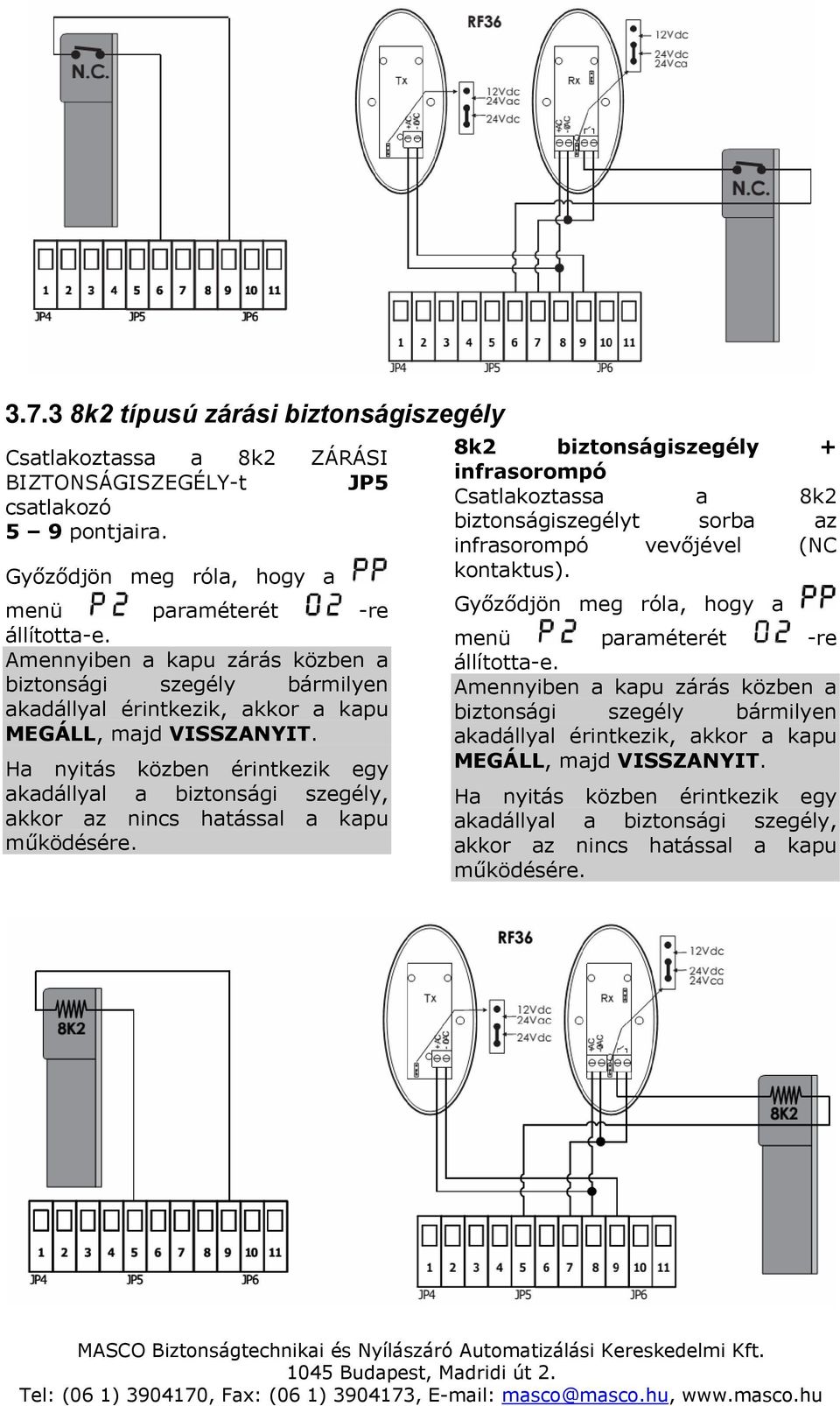

11 .7. 8k típusú zárási biztonságiszegély Csatlakoztassa a 8k ZÁRÁSI BIZTONSÁGISZEGÉLY-t JP5 csatlakozó 5 9 pontjaira. Győződjön meg róla, hogy a menü paraméterét -re állította-e. mennyiben a kapu zárás közben a biztonsági szegély bármilyen akadállyal érintkezik, akkor a kapu MEGÁLL, majd VISSZNYIT. Ha nyitás közben érintkezik egy akadállyal a biztonsági szegély, akkor az nincs hatással a kapu működésére. 8k biztonságiszegély + infrasorompó Csatlakoztassa a 8k biztonságiszegélyt sorba az infrasorompó vevőjével (NC kontaktus). Győződjön meg róla, hogy a menü paraméterét -re állította-e. mennyiben a kapu zárás közben a biztonsági szegély bármilyen akadállyal érintkezik, akkor a kapu MEGÁLL, majd VISSZNYIT. Ha nyitás közben érintkezik egy akadállyal a biztonsági szegély, akkor az nincs hatással a kapu működésére. MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

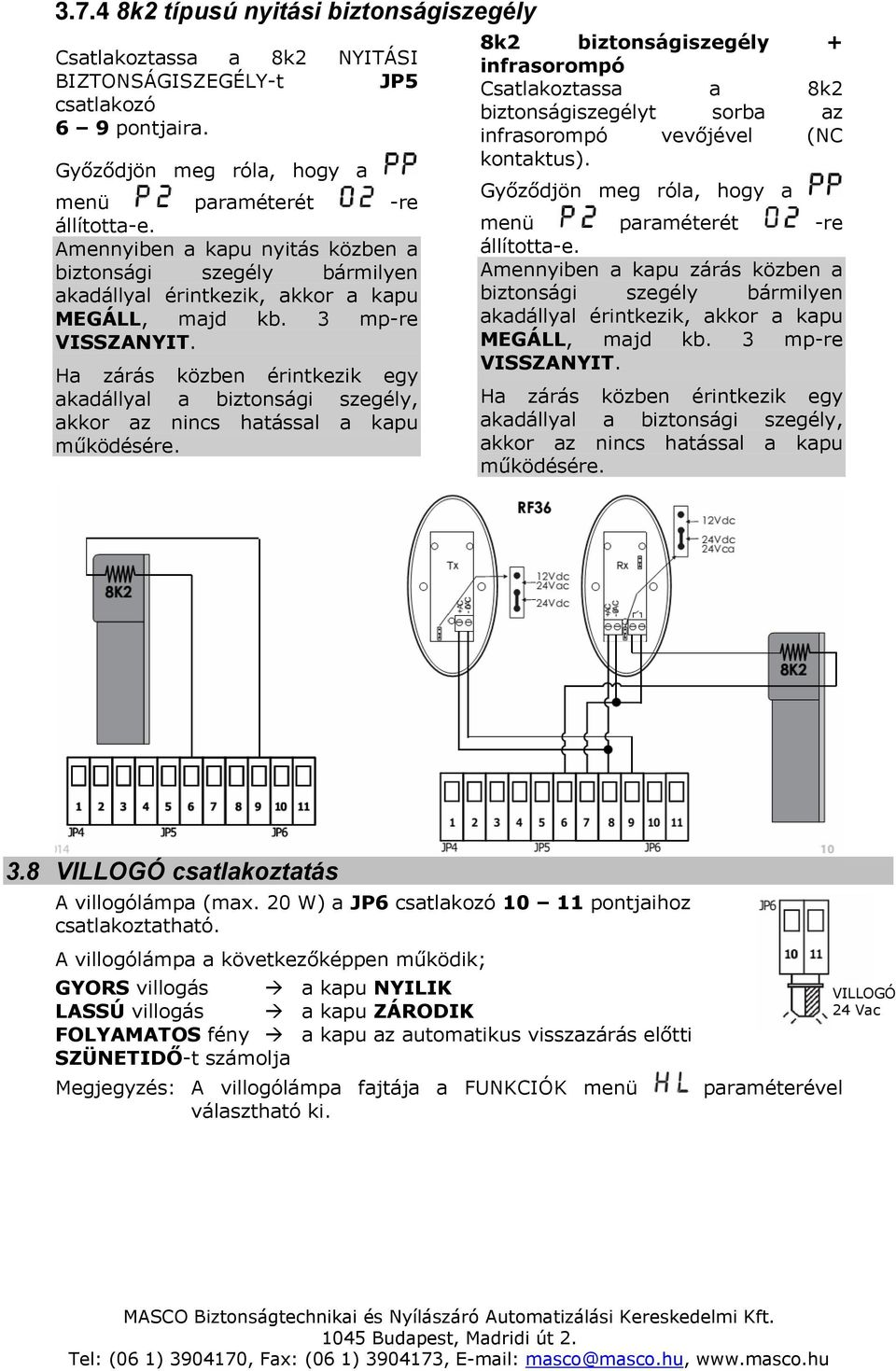

12 .7. 8k típusú nyitási biztonságiszegély Csatlakoztassa a 8k NYITÁSI BIZTONSÁGISZEGÉLY-t JP5 csatlakozó 6 9 pontjaira. Győződjön meg róla, hogy a menü paraméterét -re állította-e. mennyiben a kapu nyitás közben a biztonsági szegély bármilyen akadállyal érintkezik, akkor a kapu MEGÁLL, majd kb. mp-re VISSZNYIT. Ha zárás közben érintkezik egy akadállyal a biztonsági szegély, akkor az nincs hatással a kapu működésére. 8k biztonságiszegély + infrasorompó Csatlakoztassa a 8k biztonságiszegélyt sorba az infrasorompó vevőjével (NC kontaktus). Győződjön meg róla, hogy a menü paraméterét -re állította-e. mennyiben a kapu zárás közben a biztonsági szegély bármilyen akadállyal érintkezik, akkor a kapu MEGÁLL, majd kb. mp-re VISSZNYIT. Ha zárás közben érintkezik egy akadállyal a biztonsági szegély, akkor az nincs hatással a kapu működésére..8 VILLOGÓ csatlakoztatás villogólámpa (max. 0 W) a JP6 csatlakozó 0 pontjaihoz csatlakoztatható. villogólámpa a következőképpen működik; GYORS villogás a kapu NYILIK LSSÚ villogás a kapu ZÁRODIK FOLYMTOS fény a kapu az automatikus visszazárás előtti SZÜNETIDŐ-t számolja Megjegyzés: villogólámpa fajtája a FUNKCIÓK menü választható ki. paraméterével VILLOGÓ Vac MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

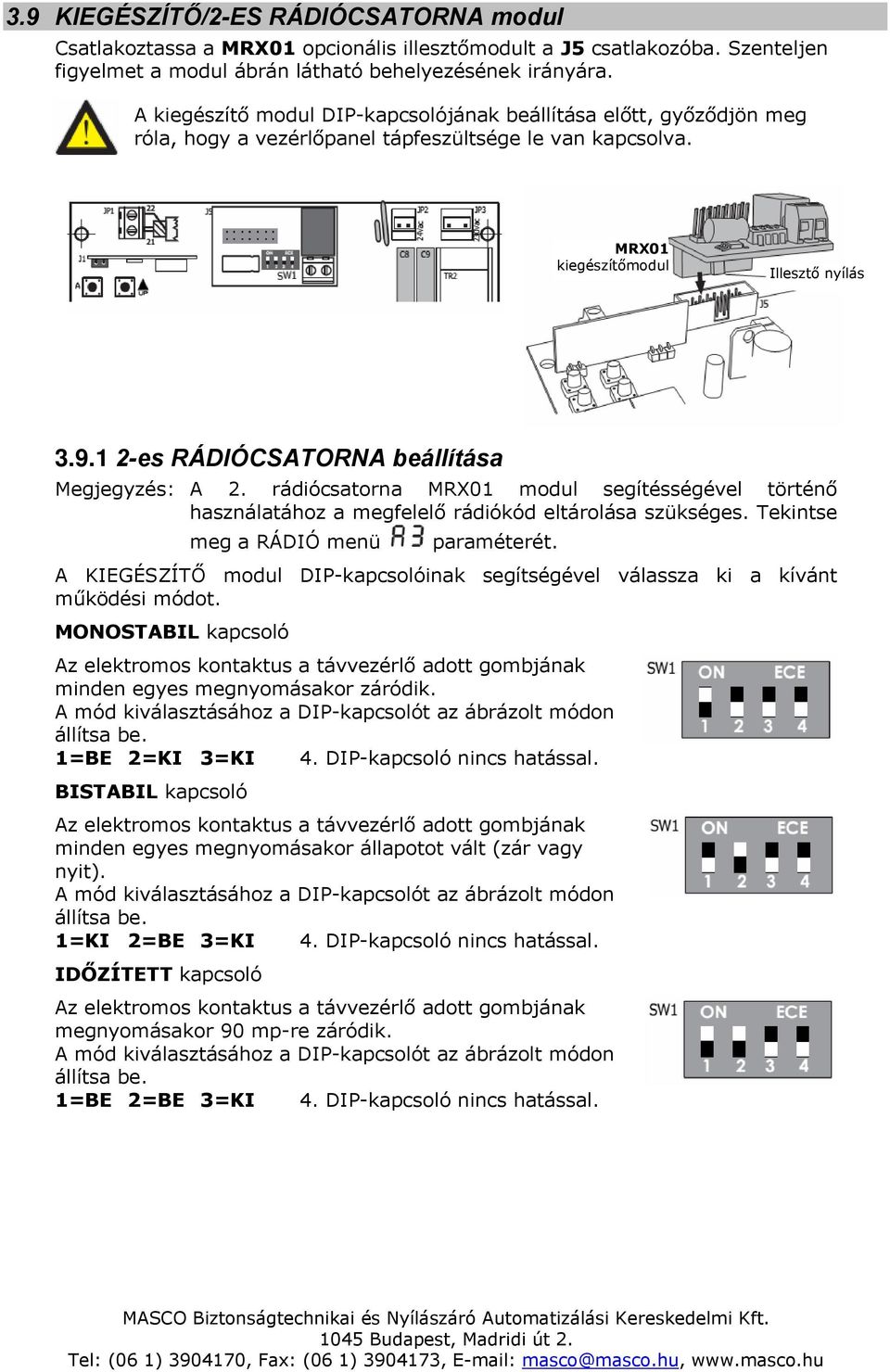

13 .9 KIEGÉSZÍTŐ/-ES RÁDIÓCSTORN modul Csatlakoztassa a MRX0 opcionális illesztőmodult a J5 csatlakozóba. Szenteljen figyelmet a modul ábrán látható behelyezésének irányára. kiegészítő modul DIP-kapcsolójának beállítása előtt, győződjön meg róla, hogy a vezérlőpanel tápfeszültsége le van kapcsolva. MRX0 kiegészítőmodul Illesztő nyílás.9. -es RÁDIÓCSTORN beállítása Megjegyzés:. rádiócsatorna MRX0 modul segítésségével történő használatához a megfelelő rádiókód eltárolása szükséges. Tekintse meg a RÁDIÓ menü paraméterét. KIEGÉSZÍTŐ modul DIP-kapcsolóinak segítségével válassza ki a kívánt működési módot. MONOSTBIL kapcsoló z elektromos kontaktus a távvezérlő adott gombjának minden egyes megnyomásakor záródik. mód kiválasztásához a DIP-kapcsolót az ábrázolt módon állítsa be. =BE =KI =KI. DIP-kapcsoló nincs hatással. BISTBIL kapcsoló z elektromos kontaktus a távvezérlő adott gombjának minden egyes megnyomásakor állapotot vált (zár vagy nyit). mód kiválasztásához a DIP-kapcsolót az ábrázolt módon állítsa be. =KI =BE =KI. DIP-kapcsoló nincs hatással. IDŐZÍTETT kapcsoló z elektromos kontaktus a távvezérlő adott gombjának megnyomásakor 90 mp-re záródik. mód kiválasztásához a DIP-kapcsolót az ábrázolt módon állítsa be. =BE =BE =KI. DIP-kapcsoló nincs hatással. MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

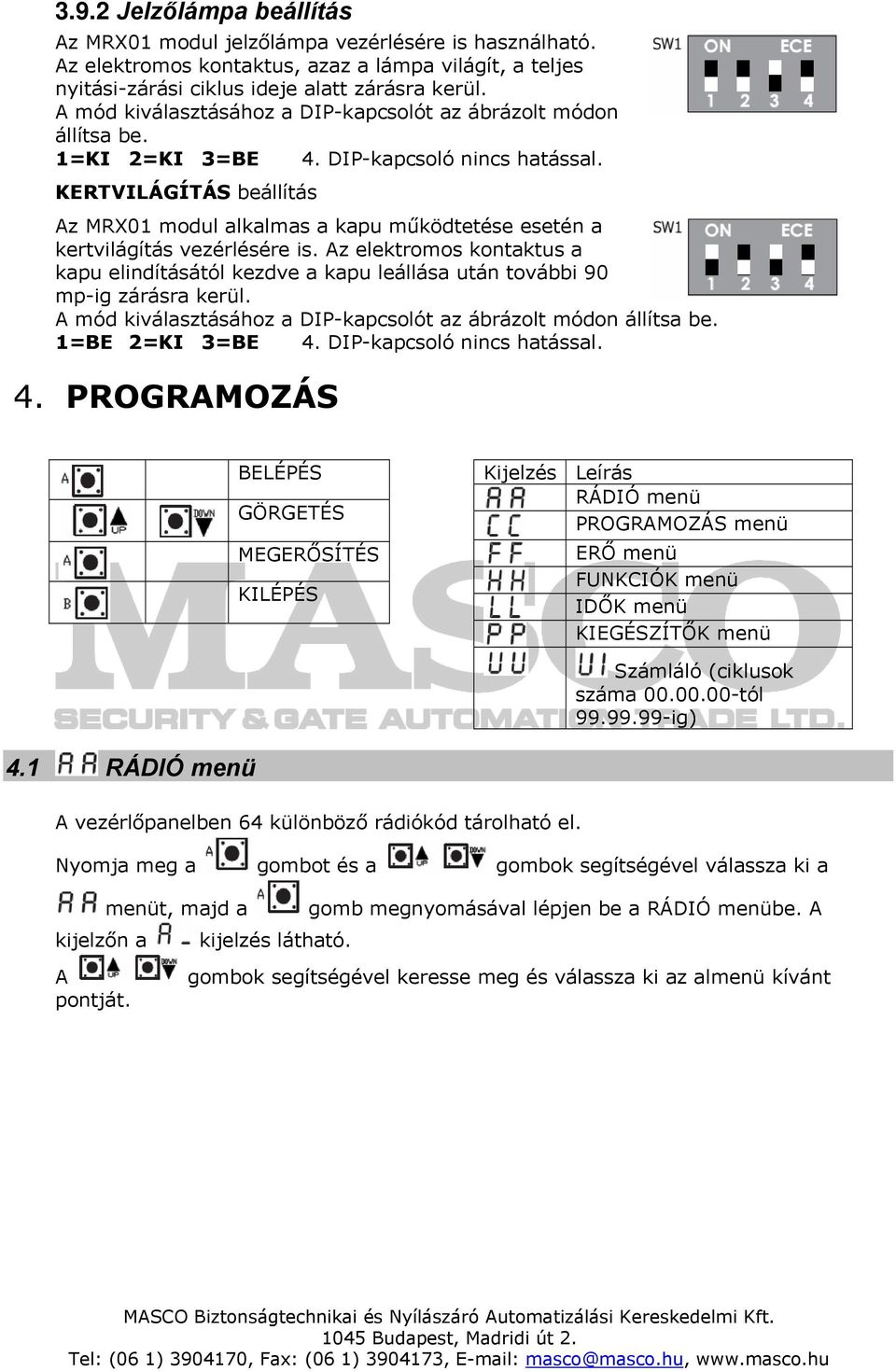

14 .9. Jelzőlámpa beállítás z MRX0 modul jelzőlámpa vezérlésére is használható. z elektromos kontaktus, azaz a lámpa világít, a teljes nyitási-zárási ciklus ideje alatt zárásra kerül. mód kiválasztásához a DIP-kapcsolót az ábrázolt módon állítsa be. =KI =KI =BE. DIP-kapcsoló nincs hatással. KERTVILÁGÍTÁS beállítás z MRX0 modul alkalmas a kapu működtetése esetén a kertvilágítás vezérlésére is. z elektromos kontaktus a kapu elindításától kezdve a kapu leállása után további 90 mp-ig zárásra kerül. mód kiválasztásához a DIP-kapcsolót az ábrázolt módon állítsa be. =BE =KI =BE. DIP-kapcsoló nincs hatással.. PROGRMOZÁS BELÉPÉS GÖRGETÉS MEGERŐSÍTÉS KILÉPÉS Kijelzés Leírás RÁDIÓ menü PROGRMOZÁS menü ERŐ menü FUNKCIÓK menü IDŐK menü KIEGÉSZÍTŐK menü Számláló (ciklusok száma tól ig). RÁDIÓ menü vezérlőpanelben 6 különböző rádiókód tárolható el. Nyomja meg a gombot és a gombok segítségével válassza ki a menüt, majd a gomb megnyomásával lépjen be a RÁDIÓ menübe. kijelzőn a kijelzés látható. gombok segítségével keresse meg és válassza ki az almenü kívánt pontját. MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

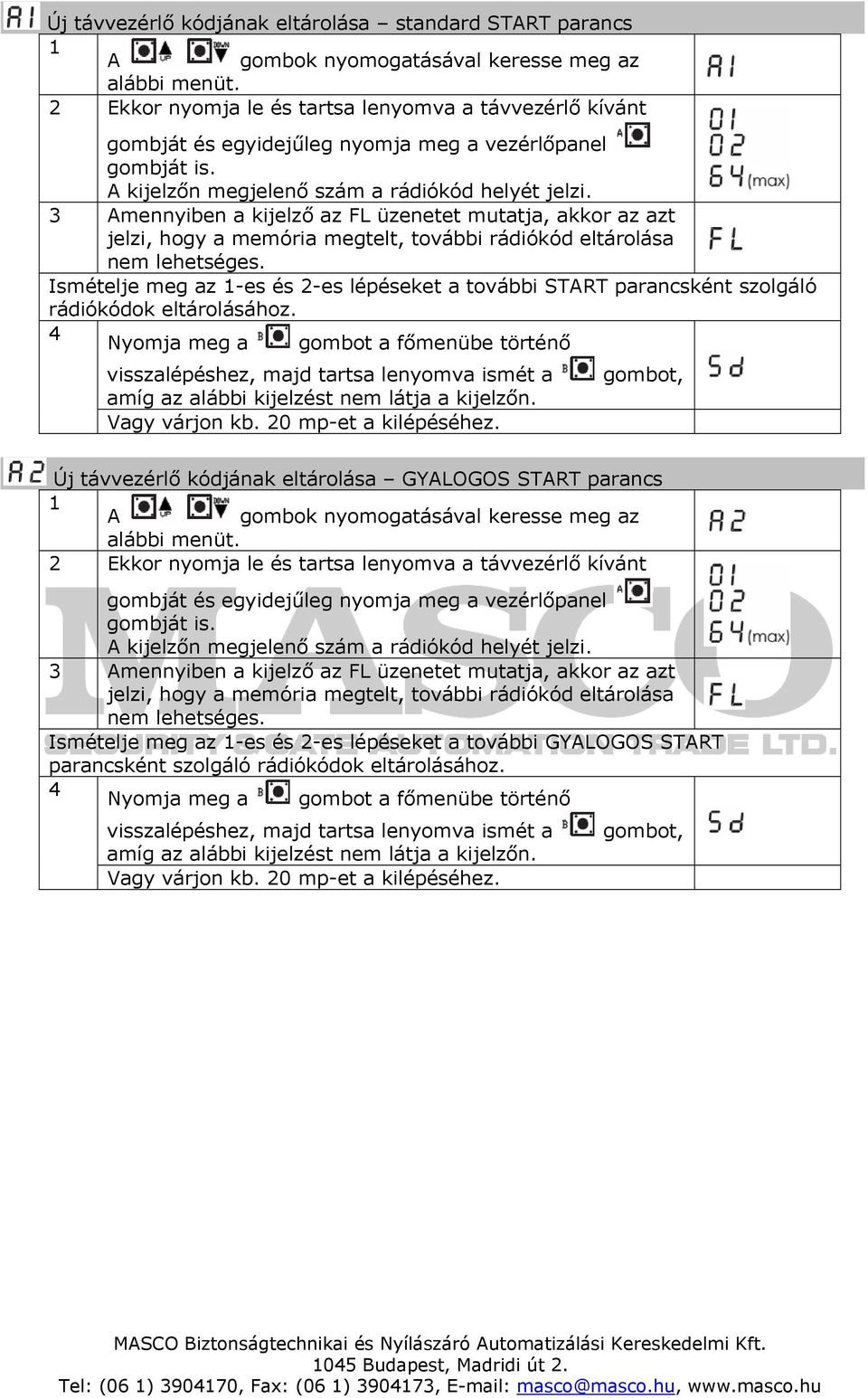

15 Új távvezérlő kódjának eltárolása standard STRT parancs Ekkor nyomja le és tartsa lenyomva a távvezérlő kívánt gombját és egyidejűleg nyomja meg a vezérlőpanel gombját is. kijelzőn megjelenő szám a rádiókód helyét jelzi. mennyiben a kijelző az FL üzenetet mutatja, akkor az azt jelzi, hogy a memória megtelt, további rádiókód eltárolása nem lehetséges. Ismételje meg az -es és -es lépéseket a további STRT parancsként szolgáló rádiókódok eltárolásához. Nyomja meg a gombot a főmenübe történő amíg az alábbi kijelzést nem látja a kijelzőn. gombot, Új távvezérlő kódjának eltárolása GYLOGOS STRT parancs Ekkor nyomja le és tartsa lenyomva a távvezérlő kívánt gombját és egyidejűleg nyomja meg a vezérlőpanel gombját is. kijelzőn megjelenő szám a rádiókód helyét jelzi. mennyiben a kijelző az FL üzenetet mutatja, akkor az azt jelzi, hogy a memória megtelt, további rádiókód eltárolása nem lehetséges. Ismételje meg az -es és -es lépéseket a további GYLOGOS STRT parancsként szolgáló rádiókódok eltárolásához. Nyomja meg a gombot a főmenübe történő amíg az alábbi kijelzést nem látja a kijelzőn. gombot, MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

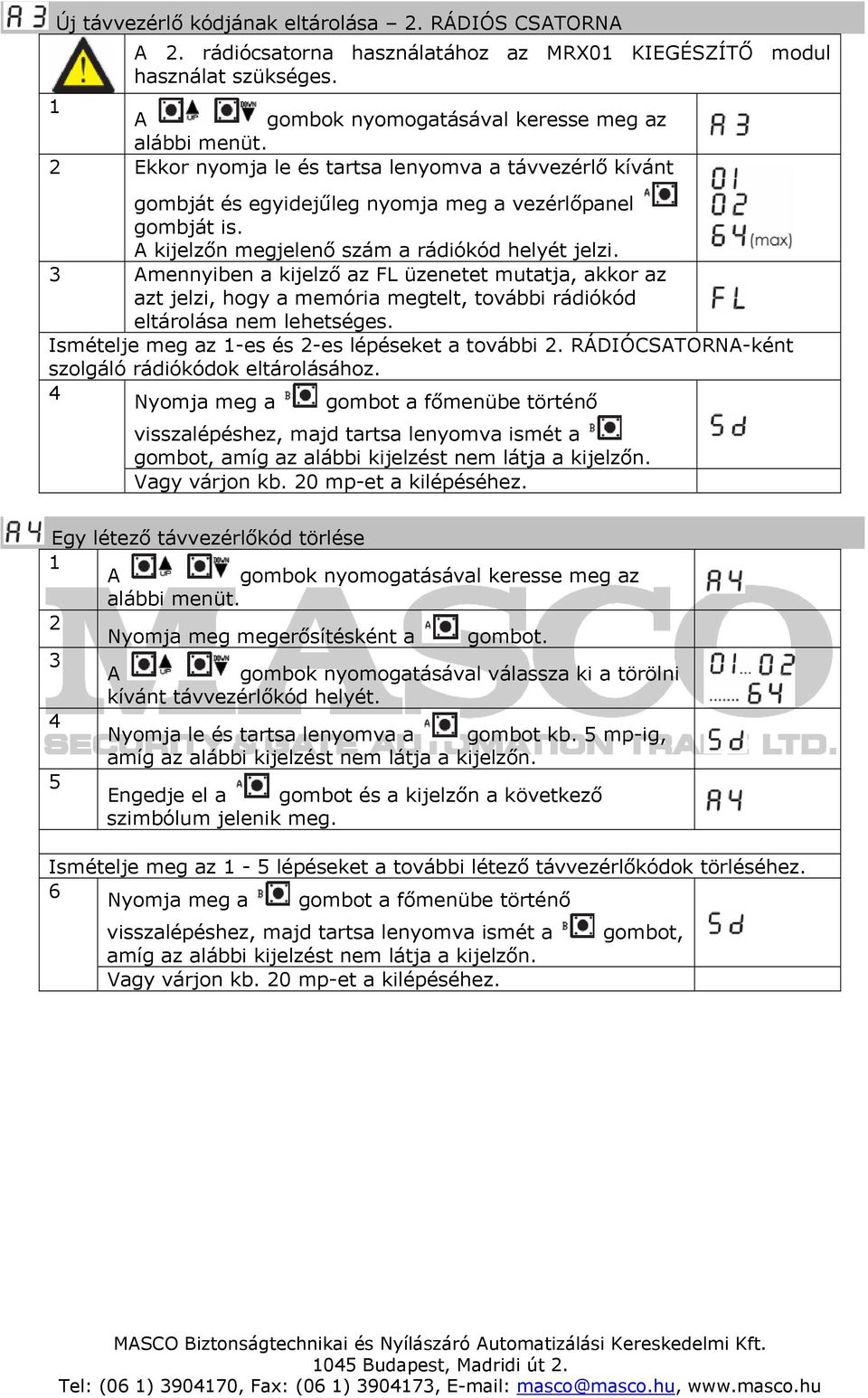

16 Új távvezérlő kódjának eltárolása. RÁDIÓS CSTORN. rádiócsatorna használatához az MRX0 KIEGÉSZÍTŐ modul használat szükséges. Ekkor nyomja le és tartsa lenyomva a távvezérlő kívánt gombját és egyidejűleg nyomja meg a vezérlőpanel gombját is. kijelzőn megjelenő szám a rádiókód helyét jelzi. mennyiben a kijelző az FL üzenetet mutatja, akkor az azt jelzi, hogy a memória megtelt, további rádiókód eltárolása nem lehetséges. Ismételje meg az -es és -es lépéseket a további. RÁDIÓCSTORN-ként szolgáló rádiókódok eltárolásához. Nyomja meg a gombot a főmenübe történő Egy létező távvezérlőkód törlése gombok nyomogatásával válassza ki a törölni kívánt távvezérlőkód helyét. Nyomja le és tartsa lenyomva a gombot kb. 5 mp-ig, amíg az alábbi kijelzést nem látja a kijelzőn. 5 Engedje el a gombot és a kijelzőn a következő szimbólum jelenik meg. Ismételje meg az - 5 lépéseket a további létező távvezérlőkódok törléséhez. 6 Nyomja meg a gombot a főmenübe történő gombot, amíg az alábbi kijelzést nem látja a kijelzőn. MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

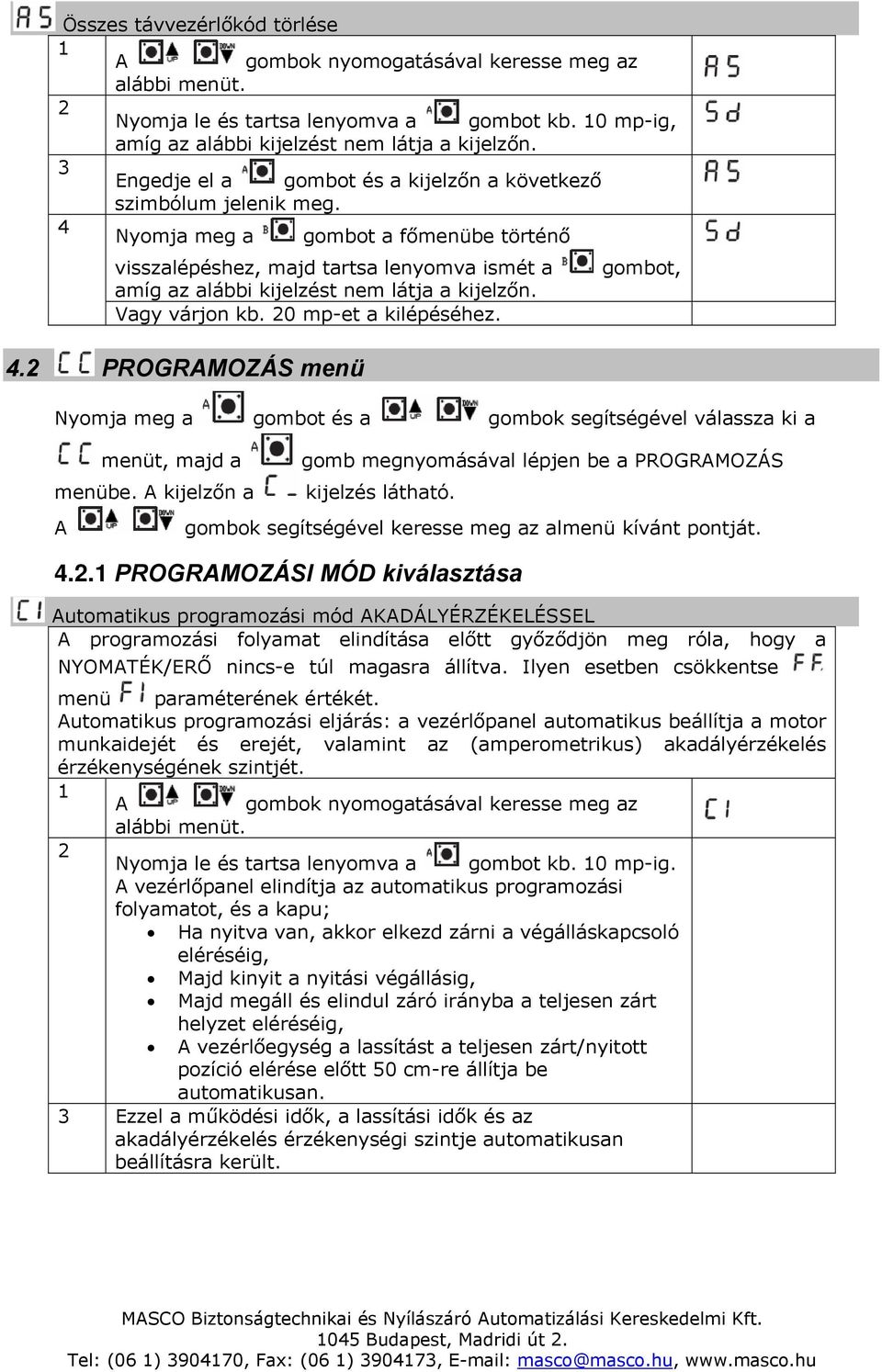

17 Összes távvezérlőkód törlése Nyomja le és tartsa lenyomva a gombot kb. 0 mp-ig, amíg az alábbi kijelzést nem látja a kijelzőn. Engedje el a gombot és a kijelzőn a következő szimbólum jelenik meg. Nyomja meg a gombot a főmenübe történő amíg az alábbi kijelzést nem látja a kijelzőn.. PROGRMOZÁS menü gombot, Nyomja meg a gombot és a gombok segítségével válassza ki a menüt, majd a menübe. kijelzőn a gomb megnyomásával lépjen be a PROGRMOZÁS kijelzés látható. gombok segítségével keresse meg az almenü kívánt pontját... PROGRMOZÁSI MÓD kiválasztása utomatikus programozási mód KDÁLYÉRZÉKELÉSSEL programozási folyamat elindítása előtt győződjön meg róla, hogy a NYOMTÉK/ERŐ nincs-e túl magasra állítva. Ilyen esetben csökkentse menü paraméterének értékét. utomatikus programozási eljárás: a vezérlőpanel automatikus beállítja a motor munkaidejét és erejét, valamint az (amperometrikus) akadályérzékelés érzékenységének szintjét. Nyomja le és tartsa lenyomva a gombot kb. 0 mp-ig. vezérlőpanel elindítja az automatikus programozási folyamatot, és a kapu; Ha nyitva van, akkor elkezd zárni a végálláskapcsoló eléréséig, Majd kinyit a nyitási végállásig, Majd megáll és elindul záró irányba a teljesen zárt helyzet eléréséig, vezérlőegység a lassítást a teljesen zárt/nyitott pozíció elérése előtt 50 cm-re állítja be automatikusan. Ezzel a működési idők, a lassítási idők és az akadályérzékelés érzékenységi szintje automatikusan beállításra került. MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

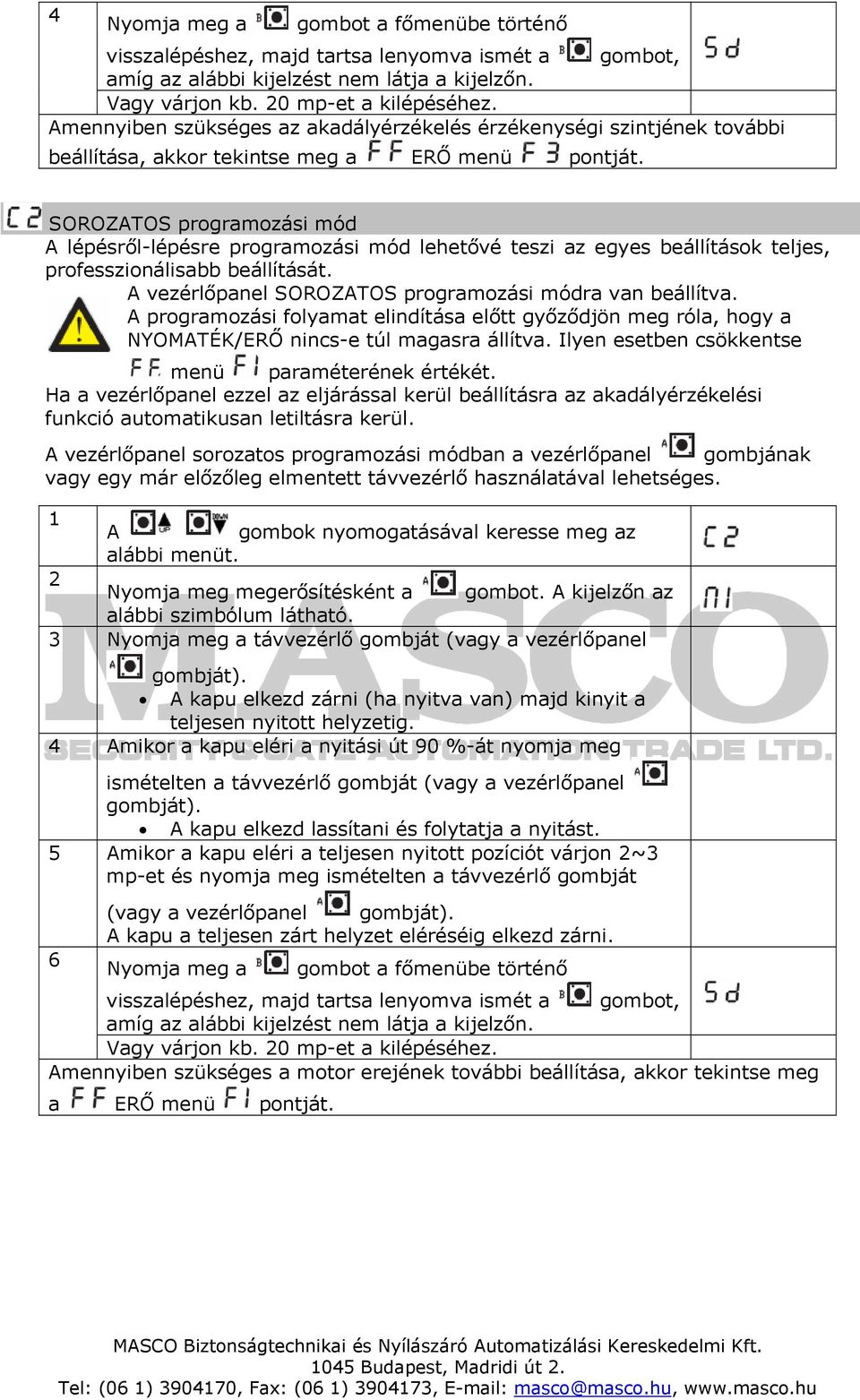

18 Nyomja meg a gombot a főmenübe történő gombot, amíg az alábbi kijelzést nem látja a kijelzőn. mennyiben szükséges az akadályérzékelés érzékenységi szintjének további beállítása, akkor tekintse meg a ERŐ menü pontját. SOROZTOS programozási mód lépésről-lépésre programozási mód lehetővé teszi az egyes beállítások teljes, professzionálisabb beállítását. vezérlőpanel SOROZTOS programozási módra van beállítva. programozási folyamat elindítása előtt győződjön meg róla, hogy a NYOMTÉK/ERŐ nincs-e túl magasra állítva. Ilyen esetben csökkentse menü paraméterének értékét. Ha a vezérlőpanel ezzel az eljárással kerül beállításra az akadályérzékelési funkció automatikusan letiltásra kerül. vezérlőpanel sorozatos programozási módban a vezérlőpanel gombjának vagy egy már előzőleg elmentett távvezérlő használatával lehetséges. kijelzőn az alábbi szimbólum látható. Nyomja meg a távvezérlő gombját (vagy a vezérlőpanel gombját). kapu elkezd zárni (ha nyitva van) majd kinyit a teljesen nyitott helyzetig. mikor a kapu eléri a nyitási út 90 %-át nyomja meg ismételten a távvezérlő gombját (vagy a vezérlőpanel gombját). kapu elkezd lassítani és folytatja a nyitást. 5 mikor a kapu eléri a teljesen nyitott pozíciót várjon ~ mp-et és nyomja meg ismételten a távvezérlő gombját 6 (vagy a vezérlőpanel gombját). kapu a teljesen zárt helyzet eléréséig elkezd zárni. Nyomja meg a gombot a főmenübe történő gombot, amíg az alábbi kijelzést nem látja a kijelzőn. mennyiben szükséges a motor erejének további beállítása, akkor tekintse meg a ERŐ menü pontját. MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

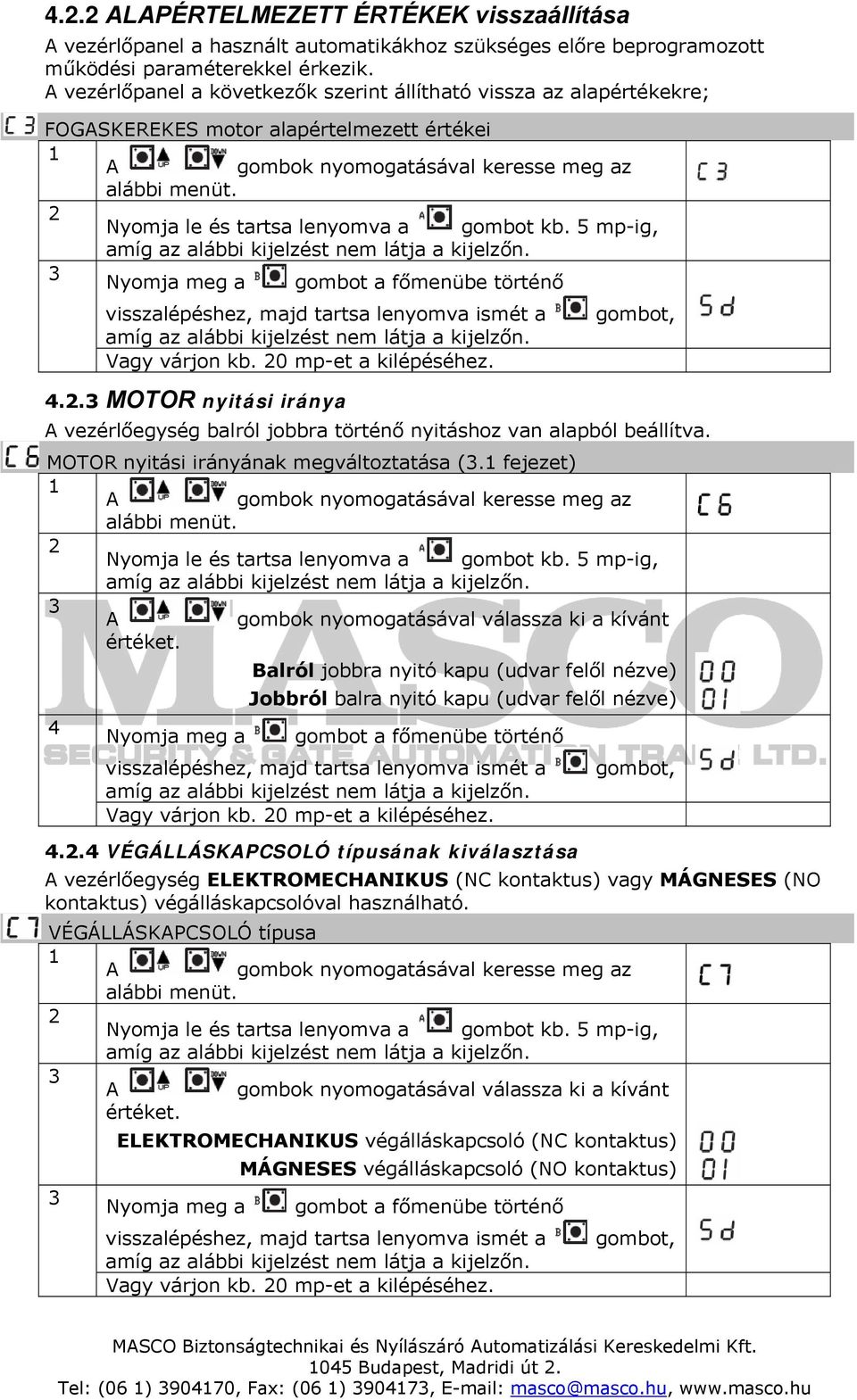

19 .. LPÉRTELMEZETT ÉRTÉKEK visszaállítása vezérlőpanel a használt automatikákhoz szükséges előre beprogramozott működési paraméterekkel érkezik. vezérlőpanel a következők szerint állítható vissza az alapértékekre; FOGSKEREKES motor alapértelmezett értékei Nyomja le és tartsa lenyomva a gombot kb. 5 mp-ig, amíg az alábbi kijelzést nem látja a kijelzőn. Nyomja meg a gombot a főmenübe történő amíg az alábbi kijelzést nem látja a kijelzőn... MOTOR nyitási iránya gombot, vezérlőegység balról jobbra történő nyitáshoz van alapból beállítva. MOTOR nyitási irányának megváltoztatása (. fejezet) Nyomja le és tartsa lenyomva a gombot kb. 5 mp-ig, amíg az alábbi kijelzést nem látja a kijelzőn. gombok nyomogatásával válassza ki a kívánt értéket. Nyomja meg a Balról jobbra nyitó kapu (udvar felől nézve) Jobbról balra nyitó kapu (udvar felől nézve) gombot a főmenübe történő amíg az alábbi kijelzést nem látja a kijelzőn... VÉGÁLLÁSKPCSOLÓ típusának kiválasztása gombot, vezérlőegység ELEKTROMECHNIKUS (NC kontaktus) vagy MÁGNESES (NO kontaktus) végálláskapcsolóval használható. VÉGÁLLÁSKPCSOLÓ típusa Nyomja le és tartsa lenyomva a gombot kb. 5 mp-ig, amíg az alábbi kijelzést nem látja a kijelzőn. gombok nyomogatásával válassza ki a kívánt értéket. ELEKTROMECHNIKUS végálláskapcsoló (NC kontaktus) Nyomja meg a MÁGNESES végálláskapcsoló (NO kontaktus) gombot a főmenübe történő amíg az alábbi kijelzést nem látja a kijelzőn. gombot, MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

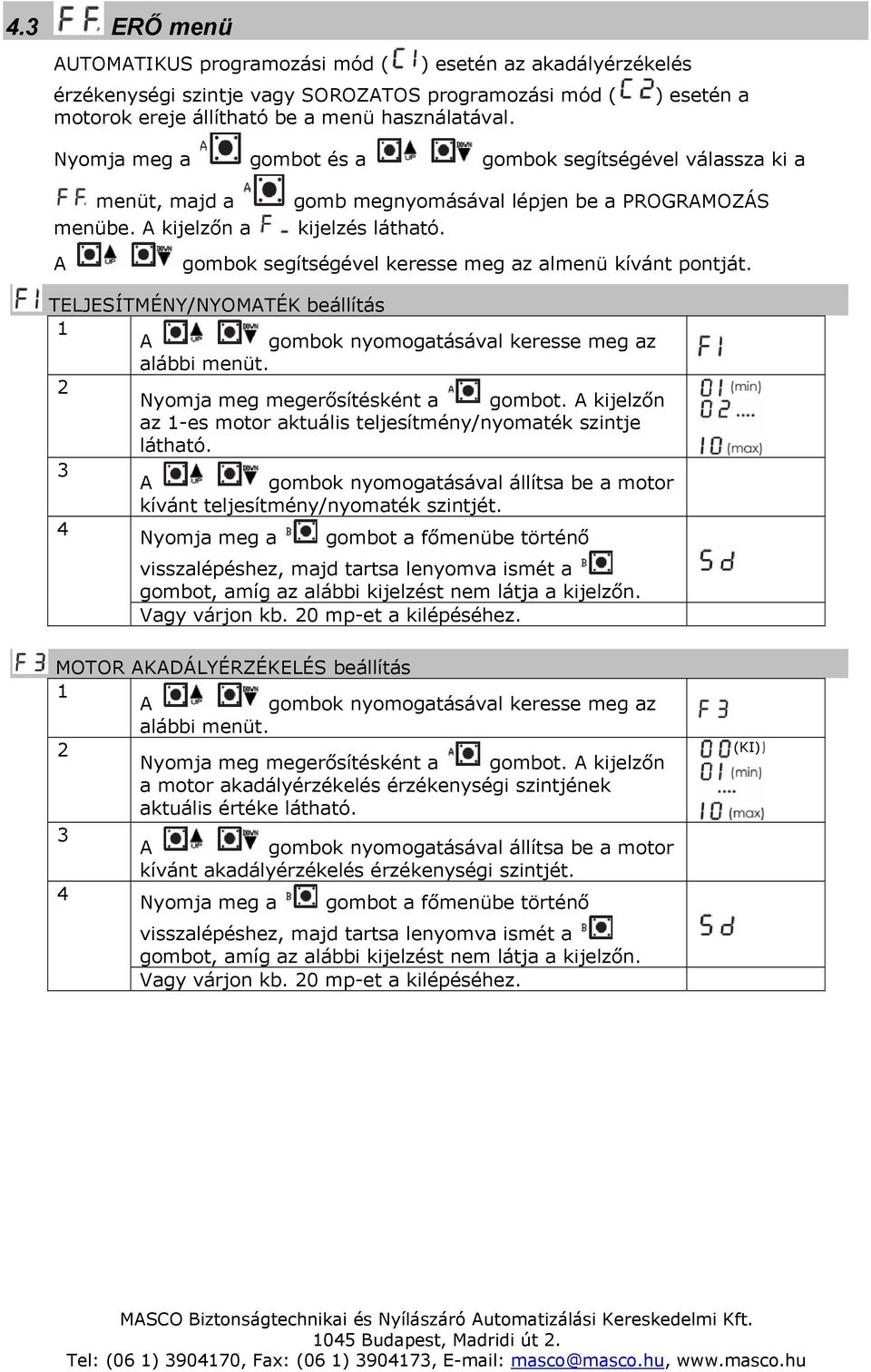

20 . ERŐ menü UTOMTIKUS programozási mód ( ) esetén az akadályérzékelés érzékenységi szintje vagy SOROZTOS programozási mód ( motorok ereje állítható be a menü használatával. ) esetén a Nyomja meg a gombot és a gombok segítségével válassza ki a menüt, majd a menübe. kijelzőn a gomb megnyomásával lépjen be a PROGRMOZÁS kijelzés látható. gombok segítségével keresse meg az almenü kívánt pontját. TELJESÍTMÉNY/NYOMTÉK beállítás kijelzőn az -es motor aktuális teljesítmény/nyomaték szintje látható. gombok nyomogatásával állítsa be a motor kívánt teljesítmény/nyomaték szintjét. Nyomja meg a gombot a főmenübe történő MOTOR KDÁLYÉRZÉKELÉS beállítás kijelzőn a motor akadályérzékelés érzékenységi szintjének aktuális értéke látható. gombok nyomogatásával állítsa be a motor kívánt akadályérzékelés érzékenységi szintjét. Nyomja meg a gombot a főmenübe történő (KI) MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

21 . FUNKCIÓK menü menü használatával engedélyezhetőek/tilthatóak le a speciális beállítások. = funkció bekapcsolva = funkció kikapcsolva Nyomja meg a gombot és a gombok segítségével válassza ki a kijelzőn a menüt, majd a kijelzés látható. gomb megnyomásával lépjen be az ERŐ menübe. gombok segítségével keresse meg az almenü kívánt pontját. TÁRSSHÁZ funkció Ez a funkció a nyitási parancs elsőbbségét garantálja; amennyiben két ember egyidőben kívánja aktiválni a kaput, akkor az első nyitási parancs érvényesül, míg a vezérlőpanel bármilyen további parancsot figyelmen kívül fogja hagyni. gombok nyomogatásával válassza ki a kívánt értéket. Nyomja meg a TÁRSSHÁZ funkció KI TÁRSSHÁZ funkció BE gombot a főmenübe történő ELŐVILLOGÁS funkció funkció használata lehetővé teszi, hogy a kapu nyitásának elindulása előtt a villogó ~5 mp-el el kezdjen villogni. gombok nyomogatásával válassza ki a kívánt értéket. Nyomja meg a ELŐVILLOGÁS funkció KI ELŐVILLOGÁS funkció BE gombot a főmenübe történő MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

22 LSSÍTÁS funkció lassítás funkció a kapuszárny nyitási/zárási végállás történő lelassítására szolgál. Két lassítási mód választható: Standard LSSÍTÁS (a kapu a standard mozgási sebességről közvetlenül a lassítási sebességre lassít) Lágy LSSÍTÁS (a kapu a standard mozgási sebességről fokozatosan lassít a lassítási sebességre) gombok nyomogatásával válassza ki a kívánt értéket. Nyomja meg a LSSÍTÁS funkció KI LSSÍTÁS funkció BE Lágy LSSÍTÁS funkció BE gombot a főmenübe történő INFRSOROMPÓ TESZT funkció mennyiben ez a funkció engedélyezve van, akkor vezérlőpanel a motorok elindítása előtt végrehajt egy, az infrasorompók működésének ellenőrzését szolgáló tesztet. gombok nyomogatásával válassza ki a kívánt értéket. Nyomja meg a INFRSOROMPÓ TESZT funkció KI INFRSOROMPÓ TESZT funkció BE gombot a főmenübe történő MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

23 NYITÁSI LÖKÉS funkció funkció használata lehetővé teszi indításkor a motorok mp-ig tartó teljes teljesítménnyel történő működtetését a kapu, hideg időjárás vagy hosszabb használaton kívüli állapot okozta tehetetlenségének legyőzése céljából. gombok nyomogatásával válassza ki a kívánt értéket. Nyomja meg a NYITÁSI LÖKÉS funkció KI NYITÁSI LÖKÉS funkció BE gombot a főmenübe történő GYORS VISSZZÁRÁS funkció funkció engedélyezése lehetővé teszi, hogy a kapunak a teljes szünetidő letelte nélküli, az infrasorompók autó általi megszakítását követően mp-cel történő bezárást. gombok nyomogatásával válassza ki a kívánt értéket. Nyomja meg a GYORS VISSZZÁRÁS funkció KI GYORS VISSZZÁRÁS funkció BE gombot a főmenübe történő SZÉTVÁLSZTOTT INDÍTÓJEL funkció funkció alkalmazása lehetővé teszi különböző nyomógombok/vezérlések használatát nyitáshoz, illetve záráshoz: Nyitási nyomógomb/vezérlés STRT csatlakozó Zárási nyomógomb/vezérlés GYLOGOS STRT csatlakozó gombok nyomogatásával válassza ki a kívánt értéket. Nyomja meg a SZÉTVÁLSZTOTT INDÍTÓJEL funkció KI SZÉTVÁLSZTOTT INDÍTÓJEL funkció BE gombot a főmenübe történő MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

24 MOTORTESZT funkció mennyiben ez a funkció engedélyezve van, akkor vezérlőpanel a motor elindítása előtt végrehajt egy, a motorok működésének ellenőrzését szolgáló tesztet. gombok nyomogatásával válassza ki a kívánt értéket. Nyomja meg a MOTORTESZT funkció KI MOTORTESZT funkció BE gombot a főmenübe történő VILLOGÓLÁMP MŰKÖDÉSIMÓD kiválasztás funkció használatával a villogó modelljének megfelelő villogólámpa jelzési mód választható ki. gombok nyomogatásával válassza ki a kívánt értéket. Nyomja meg a SZGGTOTT jelzés (standard villogólámpa) FOLYMTOS jelzés (LED villogólámpa) gombot a főmenübe történő MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

25 KEZELŐ JELEN mód paraméter használata esetén a kapu egy kezelői kapcsolóval vezérelhető. kapu csak a vezérlőkapcsoló aktivált állapotában lehetséges, amint a kapcsoló felengedésre kerül a kapu abbahagyja a nyitást/zárást. z szétválasztott nyomógombokat csatlakoztassa a következők szerint: STRT csatlakozó -> NYITÁS nyomógomb GYLOGOS STRT csatlakozó -> ZÁRÁS nyomógomb mennyiben az a funkció engedélyezve van, akkor a rádióparancsok mellőzésre kerülnek és egyik biztonsági rendszer (akadályérzékelés, infrasorompók, biztonságiszegély, stb.) sem működik. gombok nyomogatásával válassza ki a kívánt értéket. STNDRD nyitási/zárási mód KEZELŐ JELEN nyitási/zárási mód Nyomja meg a gombot a főmenübe történő MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

26 .5 IDŐ menü menü használatával a motorok működési ideje és az automatikus visszazárás elötti szünet ideje állítható be. Nyomja meg a gombot és a gombok segítségével válassza ki a menüt, majd a kijelzőn a kijelzés látható. gomb megnyomásával lépjen be az IDŐ menübe. gombok segítségével keresse meg az almenü kívánt pontját. UTOMTIKUS ZÁRÁSI szünetidő funkció használatával állítható be az automatikus zárás előtti szünet ideje (0~99 mp.). (KI) gombok nyomogatásával állítsa be az automatikus zárási szünetidő kívánt értéket. Nyomja meg a gombot a főmenübe történő GYLOGOS NYITÁS UTOMTIKUS ZÁRÁSI szünetidő funkció használatával állítható be a gyalogos nyitáskor érvényes automatikus zárás előtti szünet ideje (0~99 mp.). (KI) gombok nyomogatásával állítsa be a gyalogos nyitás automatikus zárási szünetidő kívánt értéket. Nyomja meg a gombot a főmenübe történő MŰKÖDÉSI IDŐ motor működési idejét a végálláskapcsolók vezérlik. végálláskapcsolók bármilyen meghibásodása esetén a motor 0 mp. eltelte után fog lekapcsolni. MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

27 LSSÍTÁSI IDŐ funkció használatával állítható be a motor nyitási/zárási lassítási ideje (~0 mp.). beállítás megváltoztatása előtt győződjön meg róla, hogy a menü paramétere = értékre van állítva (Lassítás BE). gombok nyomogatásával csökkentse vagy növelje az -es motor lassítási idejének értéket. FUNKCIÓ (KI) Nyomja meg a gombot a főmenübe történő GYLOGOS NYITÁSI IDŐ funkció használatával állítható be a -es motor nyitási/zárási lassítási ideje gyalogos STRT parancs esetén (~0 mp.). gombok nyomogatásával csökkentse vagy növelje a -es motor gyalogos működési idejének értéket. (teljes nyitás) Nyomja meg a gombot a főmenübe történő MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

28 .6 KIEGÉSZÍTŐK menü menü a kiegészítők csatlakoztatására szolgáló csatlakozási pontok kezelésére szolgál (vezérlő és biztonsági eszközök). Nyomja meg a gombot és a gombok segítségével válassza ki a kijelzőn a menüt, majd a kijelzés látható. gomb megnyomásával lépjen be az IDŐ menübe. gombok segítségével keresse meg az almenü kívánt pontját. VÉSZLEÁLLÍTÓ (STOP) csatlakoztatás gombok nyomogatásával válassza ki a kívánt értéket. Nyomja meg a STOP nyomógomb NINCS CSTLKOZTTV STOP nyomógomb CSTLKOZTTV gombot a főmenübe történő ZÁRÁSI INFRSOROMPÓ csatlakoztatás gombok nyomogatásával válassza ki a kívánt értéket. ZÁRÁSI infrasorompó NINCS CSTLKOZTTV ZÁRÁSI infrasorompó CSTLKOZTTV 8k biztonsági szegély Nyomja meg a gombot a főmenübe történő MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

29 NYITÁSI INFRSOROMPÓ / BIZTONSÁGI SZEGÉLY csatlakoztatás gombok nyomogatásával válassza ki a kívánt értéket. NYITÁSI infrasorompó / biztonságiszegély NINCS CSTLKOZTTV NYITÁSI infrasorompó CSTLKOZTTV STNDRD biztonságiszegély (NC kontaktus) CSTLKOZTTV BIZTONSÁGI szegély (8k típus) CSTLKOZTTV Nyomja meg a gombot a főmenübe történő 5. MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

30 HIBKERESÉS Kijelzés Probléma Lehetséges ok Megoldás NINCS KIJELZÉS Áramszünet Ellenőrizze a hálózati tápfeszültséget Kiégett biztosítékok Cserélje ki a biztosítékokat Transzformátor probléma Ellenőrizze le az összes csatlakozást és feszültség ki- ZÁRÁSI INFRSOROMPÓK NYITÁSI INFRSOROMPÓK INFRSOROMPÓ HIB VÉSZLEÁLLÍTÓ STOP Infrasorompók helytelen beállítása kadály az infrasorompók fénysugarában Hibás vezetékezés Infrasorompó nem kap tápfeszültséget Zárási infrasorompó nincs áthidalva Infrasorompók helytelen beállítása kadály az infrasorompók fénysugarában Hibás vezetékezés Infrasorompó nem kap tápfeszültséget Nyitási infrasorompó nincs áthidalva Hibás vezetékezés Nem megfelelő infrasorompó Hibás vezetékezés Nincs csatlakoztatva vészleállító STOP nyomógomb /bemeneti feszültségeket Ellenőrizze az infrasorompó adó és vevő helyzetét/igazítását Ellenőrizze le és távolítsa el az akadályt. Ellenőrizze az infrasorompók lencséit és távolítsa el a kosz- és porlerakódásokat z ábrát követve ellenőrizze le az összes elektromos csatlakozást Ellenőrizze mind az infrasorompó adó és vevő tápfeszültségét Hidalja át a bemenetet vagy tiltsa le a megfelelő paramétert (.6. fejezet) Ellenőrizze az infrasorompó adó és vevő helyzetét/igazítását Ellenőrizze le és távolítsa el az akadályt. Ellenőrizze az infrasorompók lencséit és távolítsa el a kosz- és porlerakódásokat z ábrát követve ellenőrizze le az összes elektromos csatlakozást Ellenőrizze mind az infrasorompó adó és vevő tápfeszültségét Hidalja át a bemenetet vagy tiltsa le a megfelelő paramétert (.6. fejezet) z ábrát követve ellenőrizze le az összes elektromos csatlakozást Szerelje fel az eredeti infrasorompót z ábrát követve ellenőrizze le az összes elektromos csatlakozást (.5 fejezet) Hidalja át a bemenetet vagy tiltsa le a megfelelő paramétert (.5 fejezet) MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

31 STRT PRNCS GYLOGOS STRT PRNCS MOTORTESZT HIB VÉGÁLLÁSKPCSOLÓ RÁDIÓ 6. MEGSEMMÍSÍTÉS Vezérlőpanel folyamatos STRT parancsot kap Vezérlőpanel folyamatos GYLOGOS STRT parancsot kap Motorok nincsenek csatlakoztatva Hibás csatlakoztatás Hibás motortekercselés Hibás végálláskapcsoló Hiányzó vezetékezés Vezérlőpanel folyamatos rádióparancsot kap Győződjön meg az összes STRT vezérlő kontaktusa megfelelően működik és helyesen van csatlakoztatva (NO kontaktus) Győződjön meg az összes GYLOGOS STRT vezérlő kontaktusa megfelelően működik és helyesen van csatlakoztatva (NO kontaktus) z ábrának megfelelően csatlakoztassa a motorokat Ellenőrizze az ábrának megfelelően a motorok csatlakozását (. ábra) Megfelelő műszerrel ellenőrizze le a tekercseket Cserélje ki a végálláskapcsolót Ellenőrizze le a végálláskapcsoló és a vezérlés közötti vezetékezést Ellenőrizze le az összes távvezérlő nyomógombjait Győződjön meg róla, hogy nincsenek beragadt nyomógombok (távvezérlő LED-je folyamatosan világít) Szükség esetén távolítsa el a telepet a távvezérlőből és ellenőrizze, hogy az üzenet eltűnt-e a kijelzőről Ne szennyezze a környezetet. z elektronikai elemek szennyező anyagokat tartalmazhatnak. Gondoskodjon róla, hogy ezen anyagoknak a hatályos jog és szabályozás szerinti megfelelő gyűjtőpontokra történő eljuttatásáról és megsemmisítéséről. MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

32 7. PROGRMOZÁSI táblázat = LPÉRTELMEZETT beállítások RÁDIÓ menü Új távvezérlő kódjának eltárolása standard STRT parancs Új távvezérlő kódjának eltárolása GYLOGOS STRT parancs Új távvezérlő kódjának eltárolása. RÁDIÓS CSTORN Egy létező távvezérlőkód törlése Összes távvezérlőkód törlése PROGRMOZÁS menü utomatikus programozási mód KDÁLYÉRZÉKELÉSSEL SOROZTOS programozási mód FOGSKEREKES motor alapértelmezett értékei MOTOR nyitási irányának megváltoztatása VÉGÁLLÁSKPCSOLÓ típusa ERŐ menü -ES MOTOR TELJESÍTMÉNY/NYOMTÉK beállítás Csak SOROZTOS programozási mód ( ) esetén -ES MOTOR KDÁLYÉRZÉKELÉS beállítás Csak UTOMTIKUS programozási mód ( ) esetén Memória megtelt Memória megtelt Memória megtelt =JOBB =BL =ELEKTROMECHNIKUS =MÁGNESES MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

33 FUNKCIÓK menü TÁRSSHÁZ funkció =KI =BE ELŐVILLOGÁS funkció =KI =BE LSSÍTÁS funkció =KI =BE INFRSOROMPÓ TESZT funkció =KI =BE NYITÁSI LÖKÉS funkció =KI =BE GYORS VISSZZÁRÁS funkció =KI =BE SZÉTVÁLSZTOTT INDÍTÓJEL funkció =KI =BE MOTORTESZT funkció =KI =BE VILLOGÓLÁMP MŰKÖDÉSIMÓD kiválasztás =villogás =folyamatos (LED) KEZELŐ JELEN mód =STNDRD mód IDŐ menü UTOMTIKUS ZÁRÁSI szünetidő GYLOGOS NYITÁS UTOMTIKUS ZÁRÁSI szünetidő -ES MOTOR LSSÍTÁSI IDŐ =KEZELŐ JELEN mód KI KI KI GYLOGOS NYITÁSI IDŐ KI KIEGÉSZÍTŐK menü VÉSZLEÁLLÍTÓ (STOP) csatlakoztatás =LETILTV =ENGEDÉLYEZVE/CSTLKOZTTV ZÁRÁSI INFRSOROMPÓ csatlakoztatás =LETILTV =ENGEDÉLYEZVE/CSTLKOZTTV NYITÁSI INFRSOROMPÓ / BIZTONSÁGI SZEGÉLY csatlakoztatás = LETILTV = NYITÁSI INFRSOROMPÓ CSTLKOZTRTV = BIZTONSÁGI SZEGÉLY (NC) CSTLKOZTTV = BIZTONSÁGI SZEGÉLY (8K) CSTLKOZTTV MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

34 Kijelző ÜZENETEK Készenléti állapot. Panel működésre kész. Zárási INFRSOROMPÓ megsértve Nyitási INFRSOROMPÓ megsértve STOP parancs STRT parancs GYLOGOS STRT parancs Rádiókód vétele ( bit) Rádiókód vétele ( bit) kadályérzékelés Programozott érték elmentése Forgó szegmensek: működő motor Kicsi pontok: a pontok fényessége arányos az erőbeállításokkal MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.

35 CE Megfelelőségi nyilatkozat Gyártó: Cím: PROTECO S.r.l. Via Nieve, Castagnito (CN) Olaszország kijelenti hogy Termék neve: Q80S gördülőkapu elektronikus vezérlőpanel ( motor), 0 V Modellek: PQ80S Kiegészítők: MRX0 Más szerkezettel összeszerelve vagy abba integrálva a 006//EC irányelv rendelkezéseinek megfelelő készüléket alkosson. Megfelel az alábbi EEC irányelvek alapvető biztonsági követelményeinek: 006/95/EC Kisfeszültségű irányelv, 00/08/EC Elektromágneses összeférhetőség irányelv. R&TTE 99/5 Rádióberendezések és hírközlő végberendezések irányelv gyártó kijelenti, hogy a szerkezetet nem helyezhető üzembe, hacsak a szerkezet, amelybe integrálni fogják vagy amelynek részévé válik, a 006//EC Gépek irányelvvel összhangban lévőnek nem nyilvánították. Megjegyzés: Ezen termékek ellenőrzése tipikus, egységek kialakításban került végrehajtásra. Castagnito, 0 Május 6. ngela Gallo Ügyvezető Igazgató MSCO Biztonságtechnikai és Nyílászáró utomatizálási Kereskedelmi Kft.
