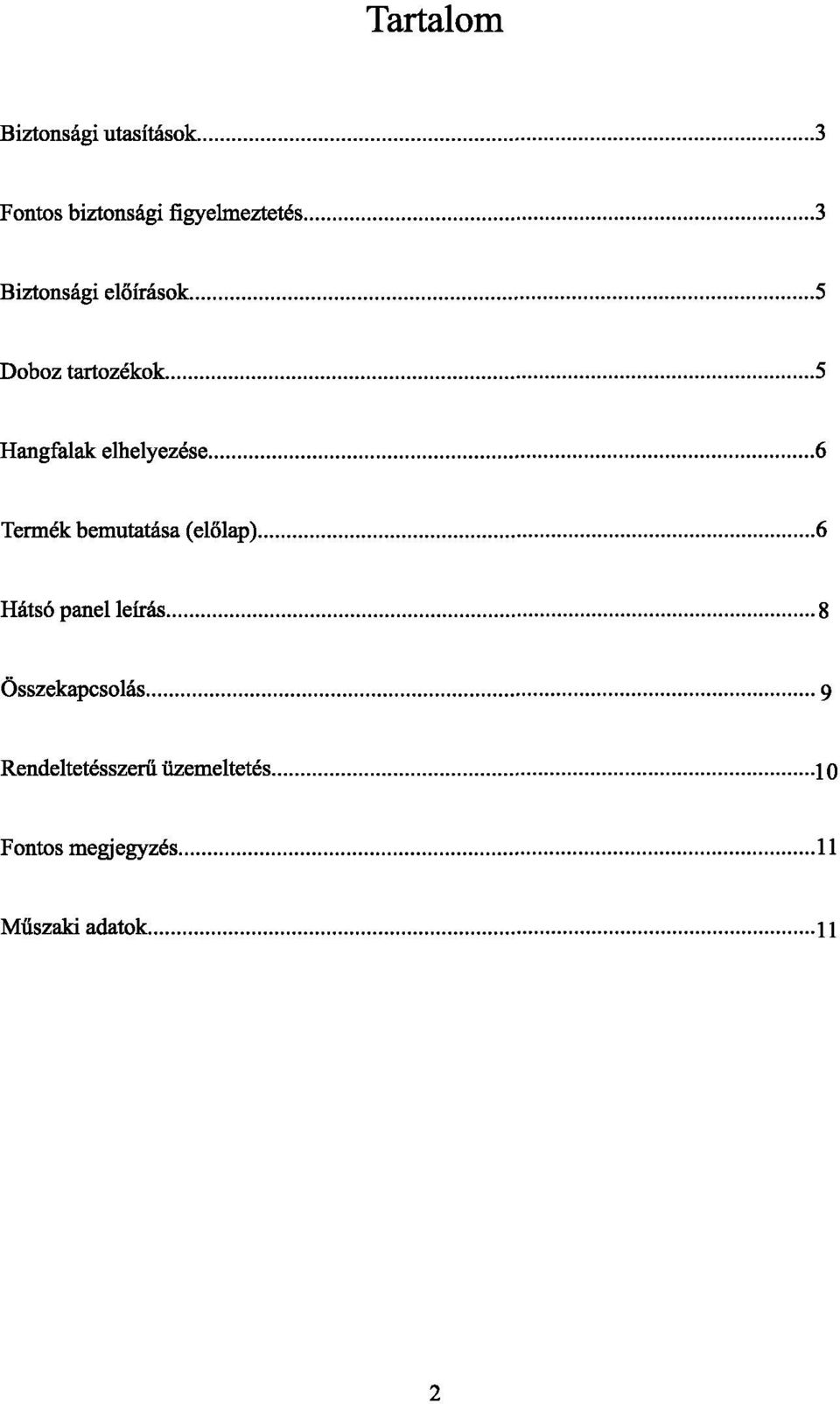

3 Tartalom Biztonsági utasítások 3 Fontos biztonsági figyelmeztetés 3 Biztonsági előírások 5 Doboz tartozékok 5 Hangfalakelhelyezése 6 Termék bemutatása (előlap) 6 Hátsó panel leírás 8 Összekapcsolás 9 Rendeltetésszerű üzemeltetés 10 Fontos megjegyzés 11 Műszaki adatok 11 2

4 KmfSm&fSwMmSmxiM Veszély! Saját érdekében kérjük, hogy a (polarizált, elektromos energiával feltöltődött) csatlakozó dugaszt pontosan illessze össze a készülékkel, elkerülve ezzel az áramütés veszélyét. Figyelmeztetés! Tűz és elektromos áramütés elkerülése érdekében mindig figyeljen készülékére, hogy ne érintkezzen vízzel, vagy a készülékbe ne kerüljön folyadék. 1. Olvassa el a használati utasítást - Kérjük körültekintően olvassa végig a mellékelt használati utasítást, mielőtt működtetné készülékét. 2. Tartsa meg a kezelési útmutatót - Kérjük feltétlenül őrizze meg a használati utasítást. 3. Biztonsági figyelmeztetések - Minden biztonsági felhívást tüzetesen olvasson végig és tartsa be azokat. 4. Kövesse az utasításokat - Mindig pontosan kövesse a használati útmutatóban megnevezett utasításokat. 5. Folyadékkal történő érintkezésről - Ne használja a készüléket olyan helyen, akol az vízzel léphet érintkezésbe, mint pl. fürdőszobában, medence, mosogató közelében, illetve nyirkos pincehelyiségben. 6. A kültéri használatról - Figyelem! Az elektromos sokk, illetve tűz elkerülése érdekében, kérjük kerülje a készülék kültéri használatát, különös tekintettel esőben, illetve nyirkos időben. 7. Elhelyezés - Helyezze el úgy készülékét, hogy az biztonságban legyen, és ne essen le, pl. instabil polcról, vagy asztalról. 8. Ventiláció - Fontos, hogy ne olyan helyen helyezze el készülékét, ahol a ventiláció nem megoldott, mint pl. beépített szekrénynél, ágynál, ülőalkalmatosságokon. Kérjük fokozottan figyeljen a készülék ventilációjára, mert ennek figyelmen kívül hagyása akár tűzhöz, illetve a készülék meghibásodásához vezethet. 9. Hő táplált helyekről - Kérjük helyezze úgy készülékét, hogy az minél messzebb essen olyan hő táplált helyektől, mint pl. kazánház, radiátorok, konyhai gáztűzhelyek, melegítők, stb. 3

5 10. Elektromos tápfelvétel - Bizonyosodjon meg róla, hogy a készülék alkalmas a helyi névleges feszültség felvételére. Győződjön meg erről a termék hátulján feltüntetett névleges feszültség matricán. 11. Elektromos vezeték védelme - Helyezze úgy készülékét, hogy annak elektromos vezetéke ne sérüljön. Lehetőleg ne lépjen rá, illetve más tárggyal ne tudja megsérteni annak védőburkát. Különösen figyeljen a készülékből kifele tartó vezetékekre, valamint arra, hogy azok véletlenül se sérüljenek meg. 12. Túl telítettség - Ne próbáljon egy konnektorba több csatlakozó dugaszt behelyezni (lásd konnektor elosztóval), mert az a huzalok között esetleges interferenciát, gerjedést idézhet elő. 13. Földelés, polarizáció - A készülék földelt dugaljjal rendelkezik. Mindig ügyeljen arra, hogy leföldelt konnektorban helyezze áram alá készülékét. 14. Tisztítás - A terméket csak enyhén nedves, tiszta ronggyal, illetve puha ruhakendővel tisztítsa meg. Ügyeljen arra, hogy soha ne használjon tisztítószert a tisztításhoz, mert az megrongálhatja (megmarja) a készüléket. 15. A kihasználatlanságról - Kérjük teljesen áramtalanítsa készülékét, ha hosszabb távon nem tervezi annak üzemeltetését, használatát. 16. Villámvédelem - Áramtalanítsa készülékét nagy villámlással j áró vihar esetén. 17. Vízzel való érintkezésről - Kérjük nagyon ügyeljen arra, hogy a készülékbe semmilyen eshetőségre se kerüljön víz vagy bármilyen más fajta folyadék, mert az áramütéshez illetve elektromos tűzhöz vezethet. 18. Tartozékok - Csak olyan tartozékokat csatlakoztasson a készülékhez, amelyet a forgalmazó is ajánl. 19. A készülék javíttatásáról - A készüléket csak szakszervízben javíttassa. A javítást bízza mindig szakemberre, ha a következő problémái adódnak a készülékkel: az elektromos kábel meghibásodott - különböző tárgyak kerültek készülékébe - víz, folyadék került a lejátszóba a készülék nem működik, vagy nem a megszokott mód viselkedik - leejtette készülékét, vagy a külseje sérült meg 20. Karbantartás - Soha ne próbálja saját kezűleg végezni a készülék karbantartását. Bízza ezt a feladatot is szakemberre, keresse fel legközelebbi szakszervizünk egyikét. 21. Biztonsági ellenőrzések - Miután szakszervízben megjavítana készülékét, mindig győződjön meg arról, hogy készüléke üzemképes állapotban van-e. 4

6 Biztonsági előírások 1. Használati utasítás megőrzése - Kérjük a későbbiekre nézve, tartsa meg ezt a mellékelt használati utasítást. 2. A készülék tisztítása - Áramtalanítsa készülékét, mielőtt megkezdené a tisztítási folyamatot. Soha ne használjon dörzspapírt vagy más tisztító eszközöket a termék tisztításához. Puha, enyhén nedves ruhakendő használata javasolt a tisztításhoz. 3. Tartozékok - Kérjük csak a dobozban található tartozékokat, csatlakoztassa a készülékhez. Bármely más, nem javasolt tartozékok használata és az abból eredő kár a felhasználó felelőssége. 4. A készülék elhelyezése - Soha ne helyezze készülékét nedves területek mellé, mint pl. fürdőszoba, mosdókagylók, stb. - Figyeljen arra, hogy a mélyhangszóró ventilátorába ne kerüljön szennyeződés, vagy bármilyen idegen anyag. - Hőtermelő eszközöktől messzire helyezze a terméket, hogy ne keletkezzen a készülékben anyagi kár. - Mindig sima, stabil helyre tegye készülékét, meggátolva annak leesését. 5. Karbantartás - Áramütés elkerülése végett, ne próbálja Ön elvégezni a karbantartási folyamatokat, bízza azt is szakemberre. Keresse fel szakszervízünk valamelyikét. doboz tartozékán 1. Használati utasítás 2. Távirányító 3. Méh/hangszóró 4. Center hangszóró 5. Elülső hangszórók 6. Hátsó hangszórók 7. Hangszóró csatlakoztató kábel(ek) ldb ldb ldb ldb 2 db 2 db fű 6

7 hangfalak elhelyezése Előlap bemutatás; 1. Digitális hangerő kijelző 2. INPUT (Bemenet): Ez a gomb a bemeneti jelek kiválasztására szolgál, ezek lehetnek AUX/5.1/USB/Kártyaolvasó/IPOD bemenetek. A releváns állapot ennek megfelelően kerül kijelzésre. A bemeneti jelek kiválasztása után a kijelzőn a MASTER VOLUME (Összhangerő) szabályozása jelenik meg. 3. PLAY/PAUSE (Lejátszás/Szünet): Amikor a bemeneti jelek USB/Kártyaolvasó/IPOD állatpotban vannak, akkor ezt a gombot használhatja a használatban lévő zenei eszközön a Lejátszás/Szünet szabályozására a. MÁST i- 6

8 4-5. PREV/NEXT (Előző/Következő): amikor a bemeneti jel USB/Kártyaolvasó/IPOD állapotban van, ezzel a gombbal irányíthatja a használatban lévő zenei eszközön az Előző/Következő szám lejátszását 6. Master +/- (Összhangerő): A számok a kijelzőn a rendszer összhangerejét jelentik. Fordítsa el az óramutató járásával megegyezően a hangerő felerősítéséhez, 79-es maximumig. Az óramutató járásával ellentétesen balkítbatja le a készüléket 00 állásig. 7. ST\BY(Készenléti állapot): Nyomja meg ezt a gombot és az egész rendszer készenléti állapotba kerül, nem lesz audió kimenet, és a kijelzőn a jelzés lesz látható, minden más gomb működésképtelen lesz. Ismételten megnyomva ezt a gombot a rendszer visszaáll az eredeti állapotba. 8. SUB+,SUB-: Ezt a gombot megnyomva szabályozhatja a mélynyomó hangerejét, a legalsó határ 00, a legfelső határ 79. A mélynyomó beállítása után a MASTER VOLUME(Összhangerő) beállítására lesz lehetőség. 9. CEN+,CEN-: Ezt a gombot megnyomva szabályozhatja a Középső csatorna hangerejét, a minimum 00, a maximum 79. A középső csatorna beállítása után a MASTER VOLUME (összhangerő) beállítására lesz lehetőség. 10. MUTE (Némítás): Az egészrendszernémítására szolgál. Nyomja meg a MUTE (Némítás) gombot és az egész rendszer elnémul, nem lesz audió kimenet és a használt hangerő villogni fog a kijelzőn. Bármelyik gombot megnyomva a rendszer visszaáll az eredeti állapotra. 11. CARD(Kártyaolvasó),USB,IPOD, AUX, 5.1 gombok: Ezek a gombok a a bemeneti jelek kiválasztására szolgálnak, amelyek a kijelzőn is megjelennek, majd MASTER VOLUME (Összhangerő) állapotba áll automatikusan. 12. PROLOGIC gomb: Ezzel válthat a 2.1 és az 5.1 bemenetek között. 13. KÁRTYA NYÍLÁS: Helyezze az SD kártyát az CARD SLOT(kártya nyílásba) és nyomja meg az INPUT(bevitel)-t, ezután a CARD(kártya)-hoz tartozó kijlező világítani fog és a készülék elkezdi lejátszani a zenét 14. USB NYÍLÁS: Helyezze az USB kártyát az USB SLOT(USB nyílásba) és nyomja meg az INPUT(bevitel)-t ezután az USB-hez tartozó kijelző világítani fog és a készülék elkezdi lejátszani a zenét. 15. IPOD DOKKOLÓ: Helyezze be az IPOD-ot az IPOD DOKKOLÓBA és nyomja meg az INPUT(bevitel)-t ezután az IPOD-hoz tartozó kijelző világítani fog és a készülék elkezdi lejátszani a zenét. 13.CARDSLOT 14.USB SLOT 15.PODDOCKJNG 7

9 Hátsó panel ismertetése 1. AUX kimenet (L/R): Hangfelvételt készíthet számítógépről, MP3-ról, ill. más elektronikai termékről lch bemenet: 3. 5.lch kimenet: 1. FL / FR - bal első illetve jobb első hangszórók bemeneti csatlakozója 2. CEN - csatlakoztathatja a center hangszórót (bemeneti csatlakozó) 3. SUB - a mélyhangszóró bemeneti csatlakozója 4. SL / SR - bal hátsó illetve jobb hátsó hangszórók bemeneti csatlakoztatása 1. FL / FR - bal első és jobb első hangfalak kimeneti csatlakoztatása 2. SR / SL - bal hátsó és jobb hátsó hangfalak kimeneti csatlakozója 3. CEN - a center hangfal kimeneti csatlakozója 4. AC IN: Elektromos huzal 5. POWER ON / OFF (BE / KI): a lejátszó BE illetve Kikapcsolására szolgál

10 Összekatscso Mielőtt összekapcsolná készülékét más elektronikai termékkel (mint pl. DVD lejátszó, MP3 lejátszó, stb.), mindig győződjön meg róla, hogy a hangfal szett ki lett kapcsolva. Ha elfelejti kikapcsolni hangfal szettjét, akkor az összekapcsolás közben megsérülhet, a hangszórók károsodhatnak. Az egyes hangfalak csatlakoztatása a mélyhangszóróhoz (lásd ábra): SUB A mélyhangszóró csatlakoztatása más elektronikai eszközhöz (lásd ábra): 1. Egy 2csat készülék, mint a PC, CD, MP3, kazettás magnó stb. csatlakoztatása után nyomja meg az INPUT(bevitelH az AUX kijelző világítani fog és a készülék elkezdi lejátszani a zenét lcsat készülék, mint DVDJDTS stb. csatlakoztatása után, nyomja meg az INPUT(bevitel)-t, az 5.1 kijelző világöani fog és a készülék elkezdi lejátszani a zenét MP3 lejátszóhoz, CD lejátszóhoz, Számítógéphez p cto i 0 DVD lejátezóhoz I 1 <~2-o 1 ngds 9

11 A rendeltetésszerű használatról 1. Nyomja le a POWER gombot ' I ' állásba a mélyhangszórón, hogy a rendszer bekapcsolódjon. Ha a rendszer bekapcsolódott, akkor a Digitális Hangerő kijelző felvillan, majd piros színűre változik. 2. A távirányítón nyomja meg a MUTE (Némítás) gombot egyszer, a rendszer átkapcsol a MUTE (Némítás) módba. 3. Használja a következő gombokat igényeinek megfelelően: 1. MAST+ (Vol+) / MÁST- (Vol-) gombok használatával állíthatja be a hangfal szett kívánt hangerejét 2. Nyomja meg a SUB+ (Vol+) vagy a SUB- (Vol-) gombokat a mélyhangfal hangosításához illetve halkításához 4. Nyomja meg a MUTE (Némítás) gombot és a rendszer a MUTE (Némítás) állapotba kerül, nem lesz audió kimenet és a hangerő jelzés villogni fog. Bármelyik gombot megnyomva kikapcsolhatja a némítási funkciót. Figyelem! Ajánlott készülékét áramtalanítva hagyni, illetve kihúzni a hálózatból, ha hosszabb időre nem kívánja hangfal szettjét használni. Elemek behelyezés BATTERY ^ 10

12 AC / Elektromos kábelről - Győződjön meg róla, hogy készülékének névleges feszültsége megegyezik-e a használni kívánt hálózatban. - Soha ne nyúljon nedves, vizes kézzel a kábelhez, mert az elektromos áramütéshez vezethet. - Győződjön meg róla, hogy a főkapcsoló KI állásban van, mielőtt készülékét áram alá helyezné, elkerülve ezzel a hangszórók esetleges károsodását. - A sérült elektromos vezetéket mindig cseréltesse ki. Ne használja tovább készülékét, ha a kábel megsérült. Cseréltesse azt ki. Műszaki adató 1 Tápfeszültség Össztelj esftmény Frekvencia válasz Zajszint Torzítás Driver Szeparáció Funkció Méretek V/~50Hz 105 Watt (30W + 5xl5W) 35Hz-20KHz >= 70 db (A) SUB: 6.5" 80hms ; SAT: 3" Full rangé 40hms >= 40 db (lkhz) Némít, 2.1 / 5.1CH, Vol+/-, BASS+/-, Digitális kijelző, Távirányító USB/Kártyaolvasó/IPOD bemenet SUB hangfal: 175 x 332 x 3 lomm Elülső hangfalak: 100 x 163 x 130.5mm Hátsó hangfalak: 100 x 163 x 147mm Center hangfal: 160 x 103 x 130.5mm 11
