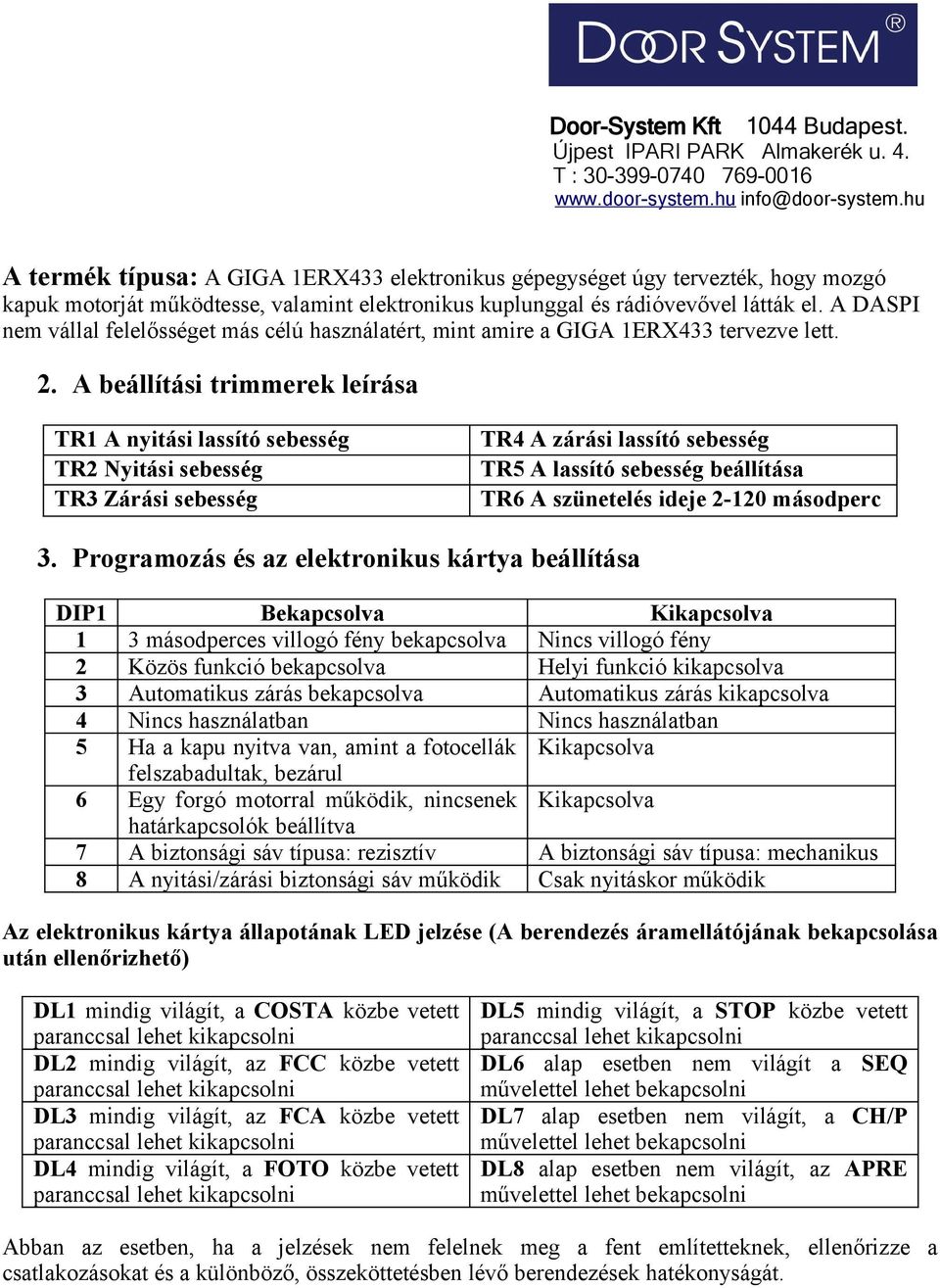

1 Door-System Kft 1044 Budapest. Újpest IPARI PARK Almakerék u. 4. T : info@door-system.hu A termék típusa: A GIGA 1ERX433 elektronikus gépegységet úgy tervezték, hogy mozgó kapuk motorját működtesse, valamint elektronikus kuplunggal és rádióvevővel látták el. A DASPI nem vállal felelősséget más célú használatért, mint amire a GIGA 1ERX433 tervezve lett. 2. A beállítási trimmerek leírása TR1 A nyitási lassító sebesség TR2 Nyitási sebesség TR3 Zárási sebesség TR4 A zárási lassító sebesség TR5 A lassító sebesség beállítása TR6 A szünetelés ideje másodperc 3. Programozás és az elektronikus kártya beállítása DIP1 Bekapcsolva Kikapcsolva 1 3 másodperces villogó fény bekapcsolva Nincs villogó fény 2 Közös funkció bekapcsolva Helyi funkció kikapcsolva 3 Automatikus zárás bekapcsolva Automatikus zárás kikapcsolva 4 Nincs használatban Nincs használatban 5 Ha a kapu nyitva van, amint a fotocellák Kikapcsolva felszabadultak, bezárul 6 Egy forgó motorral működik, nincsenek Kikapcsolva határkapcsolók beállítva 7 A biztonsági sáv típusa: rezisztív A biztonsági sáv típusa: mechanikus 8 A nyitási/zárási biztonsági sáv működik Csak nyitáskor működik Az elektronikus kártya állapotának LED jelzése (A berendezés áramellátójának bekapcsolása után ellenőrizhető) DL1 mindig világít, a COSTA közbe vetett DL2 mindig világít, az FCC közbe vetett DL3 mindig világít, az FCA közbe vetett DL4 mindig világít, a FOTO közbe vetett DL5 mindig világít, a STOP közbe vetett DL6 alap esetben nem világít a SEQ DL7 alap esetben nem világít, a CH/P DL8 alap esetben nem világít, az APRE Abban az esetben, ha a jelzések nem felelnek meg a fent említetteknek, ellenőrizze a csatlakozásokat és a különböző, összeköttetésben lévő berendezések hatékonyságát.

2 N.B. Ha a bemenetek, amelyek alap esetben zártak, nincsenek használva (N.C.), akkor át kellene hidalni azokat. Ha némely N.C. kapcsoló ugyanabban az időszakban van használva, akkor azokat sorosan kell kötni. Abban az esetben, ha néhány N.A. kapcsolót használnak ugyanabban az időszakban, azokat párhuzamosan kell kötni. 1-2 Motor kimenete 24V egyenáram 3-4 kereső fény kimenet, a működési folyamat után 60 másodpercig világít (24V egyenáram, 10W) 5-6 Villogó fény kimenet: váltakozó kimenet 24V, egyenáram, max. 10W 7-11 OPEN paranccsal a mozdulatlan kapu elkezd kinyílni, a mozgó kapunál pedig ellentétes működést vált ki 8-11 A CH/P parancs aktiválja a gyalogosoknak a kinyitást, mikor zárt a kapu, zárást, mikor az nyitott 9-11 A SEQ parancs aktiválja a nyitást, mikor a kapu zárva van; nyitás folyamán a megállást (ha a DIP2=OFF/Kikapcsolva); zárást, ha a kapu nyitott, és a zárás alatti újra nyitást STOP parancs: Amennyiben a DIP6=OFF/Kikapcsolva. Ha aktiválva van, akkor minden mozgást leállít. Abban az esetben, ha a DIP6=ON/Bekapcsolva, a kapu mozdulatlan marad, míg a parancs nem aktiválódik, mert akkor elkezd nyílni PHOTO: Ha a DIP5=OFF/Kikpacsolva: újranyílik, ha a kapu zárt. Ha a DIP5=ON/Bekapcsolva: megállít minden helyváltoztatást (nyitást és zárást is), aztán újra nyitni kezd A nyitás limitkapcsolójának bemenete/parancsa N.C. érintkező A zárás limitkapcsolójának bemenete/parancsa N.C. érintkező SAFETY EDGE (COSTA) Ha a DIP8=OFF/Kikapcsolva: részben fordított működés, mikor nyílik a kapu; ha DIP8=ON/Bekapcsolva: részben fordított működés, mikor a kapu nyílik vagy záródik V-os egyenáram output, fotocella kiegészítő áramellátója 17 + / 18 (max 500mA) LOCK a nyitás során 1 másodpercre aktiválódik (ha a DIP4=ON/Bekapcsolva a kapu bezárul), aztán 1 másodpercig aktiválva marad a nyitás kezdetekor. (3A 24V egyenáram vagy 2A 125V egyenáram ma 15VA) SPIA: biztos kapcsolat, gyors villogó fény, mikor zár, lassú mikor nyit, folyamatos fény, mikor a kapu nyitott, és nincs fény, mikor zárt. Lehetőség van felcserélni az érintkezést N.C.-ről N.O.-ra a jumperen keresztül JP1 (maximum alkalmazható feszültség 3A 24V egyenáram, vagy 2A 125V aac) Antenna bemenet: összeköti az antenna pozitív pólusát a 23-as csatlakozó véggel és a vezetéket a 24-sel CN4 A feszültségtranszformátor másodlagos bemenetének csatlakozója V AC CN2 csatlakozója a programozás összeköttetésének

3 4. Programozás és tesztelés Minden jelző berendezés beállítása után végre kellene hajtani a programozás és tesztelés kivitelezését, a biztonsági műveletek meghatározását az aktuális törvényhozás értelmében, annak érdekében, hogy amennyire csak lehetséges, csökkenjen a sérülés veszélye. Előkészítő ellenőrzések: Kapcsolja rá a gépre a tápegységet. Ellenőrizze, hogy minden, alap esetben zárt érintkezős (N.C.) jelzős LED be van-e kapcsolva. Ha nincs, ellenőrizze az érintkezőket a beállított berendezéseken, és azt, hogy kapnak-e áramot az áramellátótól. Ne feledje, hogy ha az alapesetben zárt érintkezők nincsenek használva, azokat át kell hidalni. Ha egyik LED sem világít, akkor ellenőrizze a tápegységet a CN4-es csatlakozónál, aztán, hogy a biztosítékok működnek-e, ha szükséges, azonos kapacitásúakkal cserélje ki azokat. Ellenőrizze, hogy az alapesetben nyitott érintkezőjű LED (N.O.) ki van-e kapcsolva. Ha nem, ellenőrizze, hogy kapcsolódnak-e a kontroll berendezés érintkezői. N.C. és az N.O. érintkezők rossz kapcsolata esetén a DL10-es LED gyorsan villog (ellenőrizze, hogy az N.C. érintkezőjű LED-ek világítanak-e, hogy a megállító szerkezet nincs-e túlterhelve, és hogy az N.O. érintkezőjű LED-ek ki vannak-e kapcsolva). A fotocellainputok, vagy az érzékelő szegély meghibásodása esetén a berendezés csak valakinek a jelenlétében működik (Ha az OPEN és a CL/P bemenetek aktívak, működni fog). Programozás: N.B. A kapunak zártnak kell lennie. Hogy a gépegység programozását elkezdje, tartsa lenyomva a P3-as gombot, amíg a DL9-es LED nagyon gyorsan nem kezd el villogni. Ha a már tárolt működés nem kezdődik el 10 másodpercen belül, a DL9-es LED kikapcsol és a beállítás törölve lett. A várakozási időtartam alatt, míg a kapu mozdulatlan, a STOP vagy a P3-as gomb megnyomása a programozási folyamatnak azonnal véget vet. (a DL9-es LED kikapcsol és a kísérlet érvénytelen.) A helyváltoztatás folyamán, a STOP gomb megnyomása, vagy a fotocella aktiválása a programozási folyamatnak azonnal véget vet. (a kapu befejezi a mozgást, a DL9-es LED kikapcsol és a kísérlet érvénytelen.) Hajtson végre egy kezdeti indítást a SEQ paranccsal: a kapu elkezd kinyílni. Hajtson végre egy másodszori indítást a SEQ paranccsal, azért, hogy a motor létrehozza a nyitáshoz kapcsolódó lassítás, kezdeti pontját. Aztán a kapu addig folytatja, míg a limitkapcsoló nyílik. 3 másodperc után a kapu automatikusan elkezd bezáródni. Hajtson végre egy harmadszori indítást a SEQ paranccsal azért, hogy a motor létrehozza a záráshoz kapcsolódó lassítás, kezdeti pontját. Aztán a kapu addig folytatja, míg a limitkapcsoló bezárul. 3 másodperc után a kapu automatikusan elkezd bezáródni. Hajtson végre egy negyedszeri indítást a SEQ paranccsal azért, hogy a motor létrehozza a gyalogos rész nyitását. 3 másodperc után a kapu automatikusan elkezd bezáródni. A záró fázis végén (a limitkapcsoló bezár) a villogó fény és a DL9-es LED 2 másodpercig fog világítani. A programozási művelet akkor ér véget, ha a villogó fény és a DL9-es LED nem világít tovább.

4 Beállítás: A TR1-es és a TR4-es trimmerek működtetésével hajtsa végre a kívánt lassítási sebesség beállítását, a nyitás és a zárás folyamán. A TR2-es és a TR3-as trimmerek működtetésével hajtsa végre az antenna pár helyes beállítását, biztosítva azt, hogy a kaput meg lehessen állítani mozgás közben, a törvényhozás által megállapított pontoknál, hajtsa végre a szükséges méréseket, de a törvényhozás által előírtakon túl ne erőltesse azokat. N.B. Az ütközés közbeni erő a motor sebességének megfelelő (TR1-es, TR4-es trimmer, nagyobb sebesség=nagyobb ütközési energia) és az ellentétes működési idő az antennával arányos (TR2-es, TR3-as trimmer; nagyobb antenna pár= nagyobb ellentétes működési idő). A TR5-ös trimmer működtetésével lehetővé válik, hogy az elektronikus kuplungon további beállításokat hajtson végre. Ez csak a nyitási és zárási lassítás alatt érvényes. Ha automatikus bezárást használnak (Dip3 ON/bekapcsolás) a TR6-os trimmer alkalmazásával állítható be a szünet időtartama (2-120 másodpercig). Tájékoztassa az érintetteket a releváns automatizálási utasítás használatáról, a biztonsági berendezésekről és az automatizálás használatából fakadó veszélyekről. Töltse ki a műszaki üzembe helyezési könyvet és teljesítse az aktuális törvényhozással összhangban alkotott kötelező követelményeket.
