1 BEHATOLÁSJELZŐ KÖZPONT, KOMMUNIKÁTORRAL Omnia 4 Omnia 8 VERZIÓ: 3.04 PROGRAMOZÁS KEZELŐBILLENTYŰZETRŐL K3.0 HUNG a V4.2 BUU kiadás alapján

2 A BENTEL SECURITY srl fenntartja a jogot a leírás előzetes értesítés nélküli változtatására! via Florida Z. I. Valtesino GROTTAMMARE (AP) ITALY Installation Manual: Digital communicator control panel Omnia4/8/8L Internet: Omnia4, Omnia8 Telepítői kézikönyv 2

3 TARTALOMJEGYZÉK. TARTALOMJEGYZÉK PROGRAMOZÁS KEZELŐBILLENTYŰZETRŐL... 4! A Telepítői kód korlátozása... 4! Belépés a Telepítői programba [TELEPÍTŐI KÓD] ! Belépés a Felhasználói programba [MESTERKÓD] ! Kilépés Programozási üzemmódból... 4! A Telepítői és Felhasználói programozás lépései és adatbeviteli módjai... 5! Adatbeviteli módok... 6! Kezelőbillentyűzetek rendszerbe állítása (Memóriacím: 1 9)... 10! Kulcsolvasók (1 8 kulcsolvasó) beállításai (Memóriacím: 10 34)... 11! Kulcsolvasók (9 16 kulcsolvasó) beállításai (Memóriacím: 35 59)... 12! Zónák ( zóna) (Memóriacím: 60-79), ( zóna) (Memóriacím: 80-99)... 13! Kimenetek (Memóriacím: )... 15! Rendszeridők (Memóriacím: )... 16! Telefonszámok (Memóriacím: )... 17! Tárcsázási beállítások (Memóriacím: 158)... 19! Távszerviz (Memóriacím: )... 19! Felhasználói kódok (Memóriacím : )... 21! Telepítői kód (Memóriacím: 257)... 24! Időzítő (Területek önélesedése) (Memóriacím: )... 24! Idő (Memóriacím: 290)... 25! Jelentések (Memóriacím: )... 26! Elektronikus kulcsok beállításai (Memóriacím: )... 31! Általános beállítások (Memóriacím: )... 34! CONTACT ID (Automatikus jelentéskód tábla és törlése) (Memóriacím: 426)... 35! Kétirányú hang ideje (Memóriacím: 427) (3.0x verziónál nem működik!)... 36! Kezelőbillentyűzet típusának beállítása (Memóriacím: 428) A RIAREX kft megbízásából készítette és fordította: Regös Viktor 3 Programozás kezelőbillentyűzetről

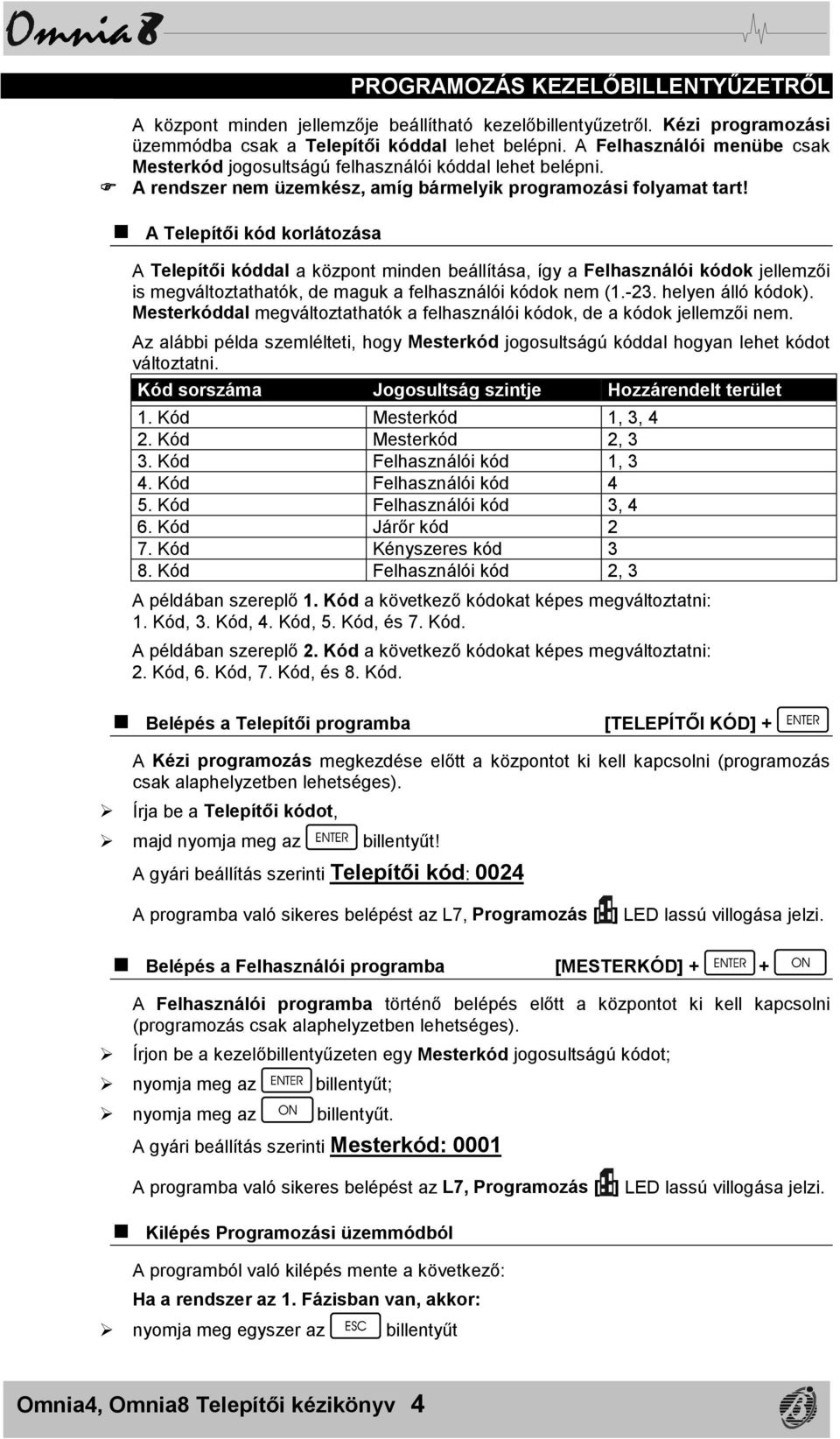

4 . PROGRAMOZÁS KEZELŐBILLENTYŰZETRŐL A központ minden jellemzője beállítható kezelőbillentyűzetről. Kézi programozási üzemmódba csak a Telepítői kóddal lehet belépni. A Felhasználói menübe csak Mesterkód jogosultságú felhasználói kóddal lehet belépni. " A rendszer nem üzemkész, amíg bármelyik programozási folyamat tart!! A Telepítői kód korlátozása A Telepítői kóddal a központ minden beállítása, így a Felhasználói kódok jellemzői is megváltoztathatók, de maguk a felhasználói kódok nem ( helyen álló kódok). Mesterkóddal megváltoztathatók a felhasználói kódok, de a kódok jellemzői nem. Az alábbi példa szemlélteti, hogy Mesterkód jogosultságú kóddal hogyan lehet kódot változtatni. Kód sorszáma Jogosultság szintje Hozzárendelt terület 1. Kód Mesterkód 1, 3, 4 2. Kód Mesterkód 2, 3 3. Kód Felhasználói kód 1, 3 4. Kód Felhasználói kód 4 5. Kód Felhasználói kód 3, 4 6. Kód Járőr kód 2 7. Kód Kényszeres kód 3 8. Kód Felhasználói kód 2, 3 A példában szereplő 1. Kód a következő kódokat képes megváltoztatni: 1. Kód, 3. Kód, 4. Kód, 5. Kód, és 7. Kód. A példában szereplő 2. Kód a következő kódokat képes megváltoztatni: 2. Kód, 6. Kód, 7. Kód, és 8. Kód.! Belépés a Telepítői programba [TELEPÍTŐI KÓD] + A Kézi programozás megkezdése előtt a központot ki kell kapcsolni (programozás csak alaphelyzetben lehetséges). # Írja be a Telepítői kódot, # majd nyomja meg az billentyűt! A gyári beállítás szerinti Telepítői kód: 0024 A programba való sikeres belépést az L7, Programozás [ ] LED lassú villogása jelzi.! Belépés a Felhasználói programba [MESTERKÓD] + + A Felhasználói programba történő belépés előtt a központot ki kell kapcsolni (programozás csak alaphelyzetben lehetséges). # Írjon be a kezelőbillentyűzeten egy Mesterkód jogosultságú kódot; # nyomja meg az billentyűt; # nyomja meg az billentyűt. A gyári beállítás szerinti Mesterkód: 0001 A programba való sikeres belépést az L7, Programozás [ ] LED lassú villogása jelzi.! Kilépés Programozási üzemmódból A programból való kilépés mente a következő: Ha a rendszer az 1. Fázisban van, akkor: # nyomja meg egyszer az billentyűt Omnia4, Omnia8 Telepítői kézikönyv 4

5 Ha a rendszer a 2. Fázisban van, akkor: # az billentyű megnyomásával visszaléphet az 1. Fázisba, az billentyű ismételt megnyomásával kiléphet a programból. A programból való kilépésre az L7, Programozás [ ] LED fényének kialvása és rövid, magas hangjelzés figyelmeztet. " A KÖZPONT, AZ BILLENTYŰ MEGNYOMÁSA NÉLKÜL, ÖNMAGÁTÓL SOHASEM LÉP KI PROGRAMOZÓI ÜZEMMÓDBÓL!! A Telepítői és Felhasználói programozás lépései és adatbeviteli módjai Az alább leírt két lépés igaz a (Mesterkóddal elvégzett) Felhasználói kódok programozására is. Így értelemszerűen ott Memóriacím helyett a Felhasználói kód sorszámát kell behelyettesíteni (részletesen lásd a az Omnia4, Omnia8 felhasználói kézikönyvben )! A Telepítői vagy Felhasználói programba való belépést követően (a Programozás [ ] LED lassan villog), az L6 (Zóna áthidalása [ ]) LED két eltérő fázis megkülönböztetését teszi lehetővé. # 1. Fázis: MEMÓRIACÍM BEÍRÁSA L6 LED NEM VILÁGÍT Adja meg, a változtatni kívánt jellemző Memóriacímét, majd nyomja meg az billentyűt! A Memóriacím maximum 3 számjegy hosszúságú lehet, és nem szükséges 0-t használni az egy-, vagy kétdigites cím előtt (pl.: 001 = 01 = 1)! Ha a beírt Memóriacím érvényes, rövid, magas hangjelzés nyugtázza annak elfogadását, valamint az L6 LED kigyulladása jelzi a 2. Fázisba történő továbblépést. Ha a megadott Memóriacím érvénytelen, hosszú, mély hangjelzés tudatja: Hozzáférés elutasítva, a cím bevitelét meg kell ismételni. " Az billentyű megnyomásával lehet kilépni a programozás 1. Fázisából. # 2. Fázis: ÉRTÉK MEGADÁSA (ADATBEVITEL) L6 LED VILÁGÍT. Adja meg a kívánt adatot, majd nyomja meg az billentyűt. A beállítani kívánt jellemző állapotát (területek hozzárendelése, zóna opciók, stb.) olvashatjuk le a számbillentyűk fényeiről. A billentyű megnyomásakor hallható rövid, magas hangjelzés jelenti az billentyű érvényességét az adott jellemző beállításánál, a hosszú, mély hangjelzés a billentyű érvénytelenségét jelzi. Bizonyos jellemzők megtekintésére nincs lehetőség a programozás során, ilyenkor a billentyűk fényei nem világítanak (nem láthatók pl.: a telefonszámok számjegyei, a kódok, a beállított idők, stb. Ezen jellemzők beállításai a kódok számjegyeinek kivételével a programozói szoftver segítségével, számítógépen jeleníthetők meg.). Minden beírt értéket a központ az elfogadása előtt ellenőriz és csak az érvényesnek ítélt adatokat fogadja el. Például az idő megadásakor az Óra, Perc (ÓÓPP) formátumban beírt 1645 adatot elfogadja, míg a 1675-öt nem. Az 1. Fázisba való visszalépéshez nyomja meg az billentyűt! " A BEÍRT ADATOK MENTÉSÉHEZ (ÉRVÉNYESÍTÉSÉHEZ) A BEÍRÁST KÖVETŐEN NYOMJA MEG AZ BILLENTYŰT! 5 Programozás kezelőbillentyűzetről

6 Egycímes mód Léptetett címes mód Többszegmenses mód! Adatbeviteli módok Az adatbevitelnek, a beállítandó jellemzőtől függően, három módja van: egycímes mód, léptetett címes mód, többszegmenses mód. Az adatbeviteli módok könnyebb megértéséhez nézze meg a leírt példákat! A Kézi programozáshoz használja a kézikönyv végén található táblázatokat. A táblázatokban megtalálható az összes beállítható jellemző a Memóriacímeikkel, érvényes értékeikkel, és a felhasználható billentyűkkel. A programozással kapcsolatos bővebb magyarázatot a 4. példában talál! Adatbeviteli mód: egycímes mód A karakter azt jelzi, hogy az adott jellemző csak Egycímes módban programozható. Adatbevitel Egycímes módban: írja be a Memóriacímet, és adja meg az értéket a következők szerint: 1. Írja be a Memóriacímet, és nyomja meg az billentyűt! 2. Adja meg a kívánt értéket, és nyomja meg az billentyűt! (Lásd, az 1. és 4. példát!) Adatbeviteli mód: Léptetett címes mód $ A $ karakter azt jelzi, hogy az adott jellemző mind Egycímes, mind Léptetett címes módban programozható. Egy bizonyos jellemző, több Memóriacímen tárolt beállításainak egyszerű változtatását teszi lehetővé, a kezdő Memóriacím megadásával, és az onnan történő továbbléptetéssel. Természetesen a Memóriacímek önmagukban is elérhetők, és megváltoztathatók, továbbléptetés nélkül is. Ilyen módon állíthatók be például a telefonszámok, vagy a zónák jellemzői. Adatbevitel Léptetett címes módban: írja be a kezdő Memóriacímet, és adja meg az értékeket a következők szerint: 1. Írja be a Memóriacímet, és nyomja meg az billentyűt! 2. Adja meg a kívánt értéket, és nyomja meg az billentyűt! 3. Adja meg a következő jellemző értékét, és nyomja meg az billentyűt! 4. Adja meg a következő jellemző értékét, és nyomja meg az billentyűt, és így tovább! (Lásd, a 2. példát!) Adatbeviteli mód: Többszegmenses mód % A % karakter azt jelzi, hogy az adott jellemző Többszegmenses módban programozható. Olyan jellemző beállításakor használjuk, aminek a megváltoztatásához több adatbeviteli mezőben (szegmensben) megadott értékre van szükség (dátum,idő; események beállításai). Így minden kitöltött szegmens után meg kell nyomni az billentyűt. Adatbevitel Többszegmenses módban: írja be a kezdő Memóriacímet, és adja meg az értékeket a következők szerint: 1. Írja be a Memóriacímet, és nyomja meg az billentyűt! 2. Adja meg az első szegmensbe kiválasztott értéket, és nyomja meg az billentyűt! 3. Adja meg a második szegmensbe kiválasztott értéket, és nyomja meg az billentyűt! (Lásd, a 3. példát!) Omnia4, Omnia8 Telepítői kézikönyv 6

7 1. Példa 1. Írja be a Telepítői kódot! 2. Nyomja meg az billentyűt! 3. Érvényes kód bevitele esetén, a programozás 1. Fázisába lép, amit a Programozás [ ] LED lassú villogása jelez. 4. Írjon be egy létező Memóriacímet (példaként az 1-et, melyen a kezelőbillentyűzetek rendszerbe állítása adható meg. Itt az érvényes adatbevitelt (1 8-ig), bármelyik számbillentyű megnyomása jelenti.). 5. Nyomja meg az billentyűt! Ezzel továbblépett a programozási, 2. Fázisba, amit az L6. (Zóna áthidalása [ ]) LED kigyulladása jelez. 6. Adja meg az adatot! (1 8-ig bármelyik számbillentyű megnyomásával, adja meg a rendszeren működő kezelőbillentyűzeteket.) 7. Nyomja meg az billentyűt az adat mentéséhez, és az 1. Fázisba való visszalépéshez. 8. Ha a rendszer az 1. Fázisban van, akkor az billentyű egyszeri megnyomásával léphet ki a Telepítői programból. Ha a rendszer a 2. Fázisban van, akkor az billentyű megnyomásával visszaléphet a 3. pontig, vagy az billentyű ismételt megnyomásával kiléphet a Telepítői programból. " A BEÍRT ADATOK MENTÉSÉHEZ (ÉRVÉNYESÍTÉSÉHEZ) A BEÍRÁST KÖVETŐEN NYOMJA MEG AZ BILLENTYŰT! 2. Példa 1. Írja be a Telepítői kódot! 2. Nyomja meg az billentyűt! 3. Érvényes kód bevitele esetén, a programozás 1. Fázisába lép, amit a Programozás [ ] LED lassú villogása jelez. 4. Írjon be egy létező, kezdő Memóriacímet (példaként a 60-at, melyen az 1. zóna területekhez rendelése állítható be. Érvényes billentyűk: 1 4-ig.). 5. Nyomja meg az billentyűt! Ezzel továbblépett a programozási, 2. Fázisba, amit az L6. (Zóna áthidalása [ ]) LED kigyulladása jelez. 6. Rendelje hozzá a zónát a kívánt területekhez, az 1 4 billentyűkkel! 7. Nyomja meg az billentyűt a 60-as címen beállított adatok elmentéséhez, és a továbblépéshez a 61-es címre! A továbblépést az L5 (Fedél nyitva [ ]) LED kigyulladása jelzi. A 61-es címen az 1. zóna típusa állítható be. Érvényes billentyűk: 1 6-ig. (2. Fázis) 8. Állítsa be a kívánt zónatípust, 1 6-ig, valamelyik billentyű megnyomásával! 9. Nyomja meg az billentyűt a 61-es címen beállított adat elmentéséhez, és a továbblépéshez a 62-es címre! A továbblépést az L4 (Szabotázsjelzés [ ]) LED kigyulladása jelzi. A 62-es címen az 1. zóna hurok típusa állítható be. Érvényes billentyűk: 1 4-ig. (2. Fázis) 10. Állítsa be a kívánt huroktípust, 1 4-ig, valamelyik billentyű megnyomásával! 11. Nyomja meg az billentyűt a 62-es címen beállított adat elmentéséhez, és a továbblépéshez a 63-as címre! A továbblépést az L3 (Bekapcsolásra kész [ ]) LED kigyulladása jelzi. A 63-as címen az 1. zóna opciói állíthatóak be. Érvényes billentyűk: 1 5-ig. (2. Fázis) 12. Állítsa be a kívánt opciókat, 1 5-ig, bármelyik billentyű megnyomásával! 7 Programozás kezelőbillentyűzetről

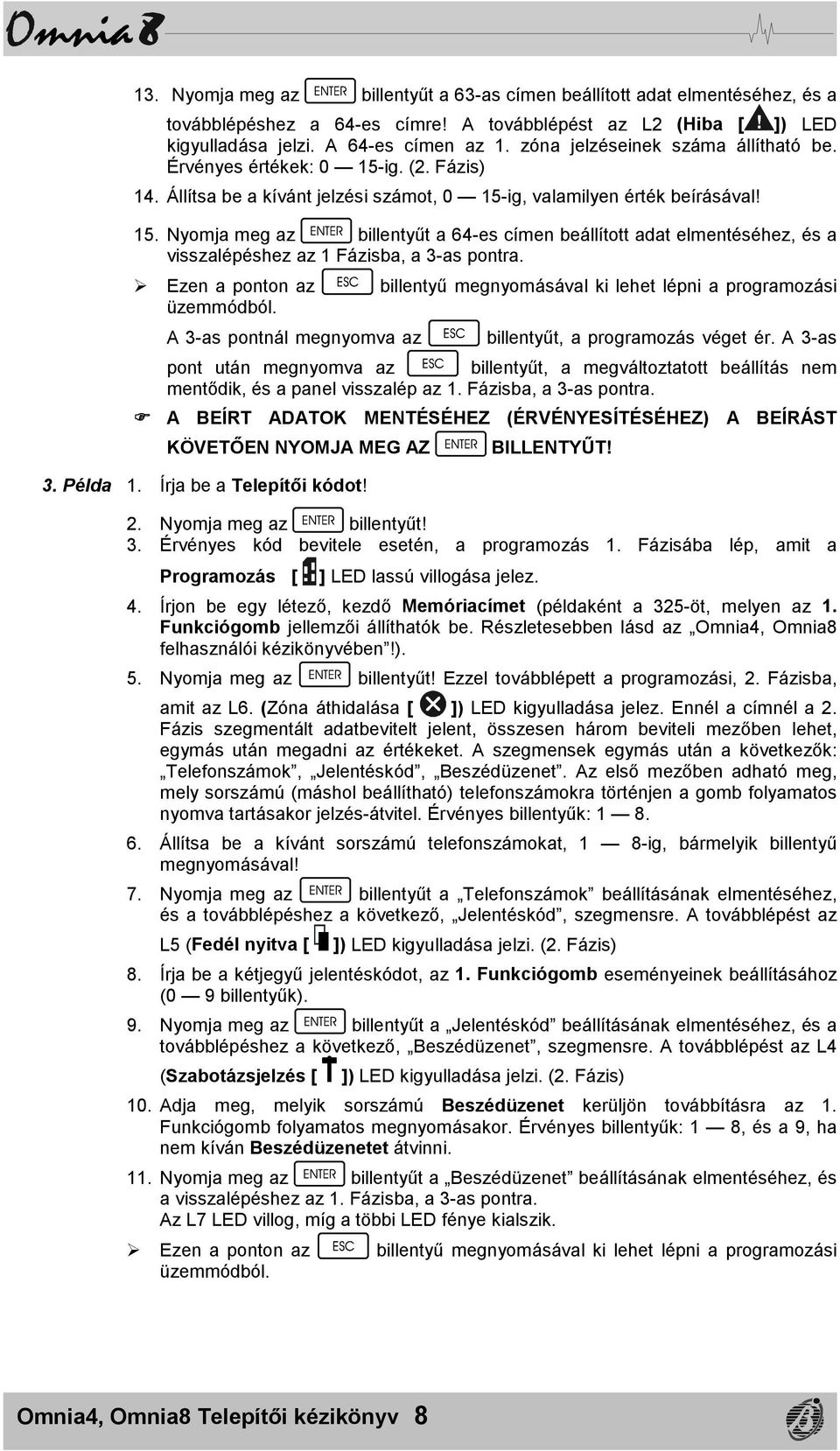

8 13. Nyomja meg az billentyűt a 63-as címen beállított adat elmentéséhez, és a továbblépéshez a 64-es címre! A továbblépést az L2 (Hiba [ ]) LED kigyulladása jelzi. A 64-es címen az 1. zóna jelzéseinek száma állítható be. Érvényes értékek: 0 15-ig. (2. Fázis) 14. Állítsa be a kívánt jelzési számot, 0 15-ig, valamilyen érték beírásával! 15. Nyomja meg az billentyűt a 64-es címen beállított adat elmentéséhez, és a visszalépéshez az 1 Fázisba, a 3-as pontra. # Ezen a ponton az billentyű megnyomásával ki lehet lépni a programozási üzemmódból. A 3-as pontnál megnyomva az billentyűt, a programozás véget ér. A 3-as pont után megnyomva az billentyűt, a megváltoztatott beállítás nem mentődik, és a panel visszalép az 1. Fázisba, a 3-as pontra. " A BEÍRT ADATOK MENTÉSÉHEZ (ÉRVÉNYESÍTÉSÉHEZ) A BEÍRÁST KÖVETŐEN NYOMJA MEG AZ BILLENTYŰT! 3. Példa 1. Írja be a Telepítői kódot! 2. Nyomja meg az billentyűt! 3. Érvényes kód bevitele esetén, a programozás 1. Fázisába lép, amit a Programozás [ ] LED lassú villogása jelez. 4. Írjon be egy létező, kezdő Memóriacímet (példaként a 325-öt, melyen az 1. Funkciógomb jellemzői állíthatók be. Részletesebben lásd az Omnia4, Omnia8 felhasználói kézikönyvében!). 5. Nyomja meg az billentyűt! Ezzel továbblépett a programozási, 2. Fázisba, amit az L6. (Zóna áthidalása [ ]) LED kigyulladása jelez. Ennél a címnél a 2. Fázis szegmentált adatbevitelt jelent, összesen három beviteli mezőben lehet, egymás után megadni az értékeket. A szegmensek egymás után a következők: Telefonszámok, Jelentéskód, Beszédüzenet. Az első mezőben adható meg, mely sorszámú (máshol beállítható) telefonszámokra történjen a gomb folyamatos nyomva tartásakor jelzés-átvitel. Érvényes billentyűk: Állítsa be a kívánt sorszámú telefonszámokat, 1 8-ig, bármelyik billentyű megnyomásával! 7. Nyomja meg az billentyűt a Telefonszámok beállításának elmentéséhez, és a továbblépéshez a következő, Jelentéskód, szegmensre. A továbblépést az L5 (Fedél nyitva [ ]) LED kigyulladása jelzi. (2. Fázis) 8. Írja be a kétjegyű jelentéskódot, az 1. Funkciógomb eseményeinek beállításához (0 9 billentyűk). 9. Nyomja meg az billentyűt a Jelentéskód beállításának elmentéséhez, és a továbblépéshez a következő, Beszédüzenet, szegmensre. A továbblépést az L4 (Szabotázsjelzés [ ]) LED kigyulladása jelzi. (2. Fázis) 10. Adja meg, melyik sorszámú Beszédüzenet kerüljön továbbításra az 1. Funkciógomb folyamatos megnyomásakor. Érvényes billentyűk: 1 8, és a 9, ha nem kíván Beszédüzenetet átvinni. 11. Nyomja meg az billentyűt a Beszédüzenet beállításának elmentéséhez, és a visszalépéshez az 1. Fázisba, a 3-as pontra. Az L7 LED villog, míg a többi LED fénye kialszik. # Ezen a ponton az billentyű megnyomásával ki lehet lépni a programozási üzemmódból. Omnia4, Omnia8 Telepítői kézikönyv 8

9 A 3-as pontnál megnyomva az billentyűt, a programozás véget ér. A 3-as pont után megnyomva az billentyűt, a megváltoztatott beállítás nem mentődik, és a panel visszalép az 1. Fázisba, a 3-as pontra. " A BEÍRT ADATOK MENTÉSÉHEZ (ÉRVÉNYESÍTÉSÉHEZ) A BEÍRÁST KÖVETŐEN NYOMJA MEG AZ BILLENTYŰT! 4. Példa Magyarázat a programozási táblázatok használatához Az 1-es Memóriacím (kezelőbillentyűzetek rendszerbe állítása) programozásakor látható jelzések. Érvényes billentyűk: 1 8. A segédtáblázat fejlécében rövid segítség kapható a beállításokra vonatkozóan. A fő beállítási táblázat fejlécében a beállítandó paraméterek rövid elnevezése található. A sor végén látható szimbólum jelzi, az adott beállítás csak Egycímes módban végezhető el. A 131-es Memóriacím (A 2. Telefonszám jelentésformátuma) beállításainál érvényes billentyűk: 0 9. A fő beállítási táblázat fejlécében a beállítandó paraméterek rövid elnevezése található. A sor végén látható $ szimbólum jelzi, az adott beállítás mind Egycímes módban, mind Léptetett címes mód elvégezhető. A 290-es Memóriacím (dátum, idő beállítása) értékeinek megadásához rövid utasítások találhatók az Idő fejlécben. A nap, hónap, év és óra, perc definíciók között látható % szimbólum jelzi, az adott beállítás Többszegmenses módban, két adatbeviteli mezőben végezhető el Ábra. Az NC2TAST programozáskor használatos visszajelző fényei. 60. Ábra. Az ICON/KP programozáskor használatos visszajelző fényei 9 Programozás kezelőbillentyűzetről

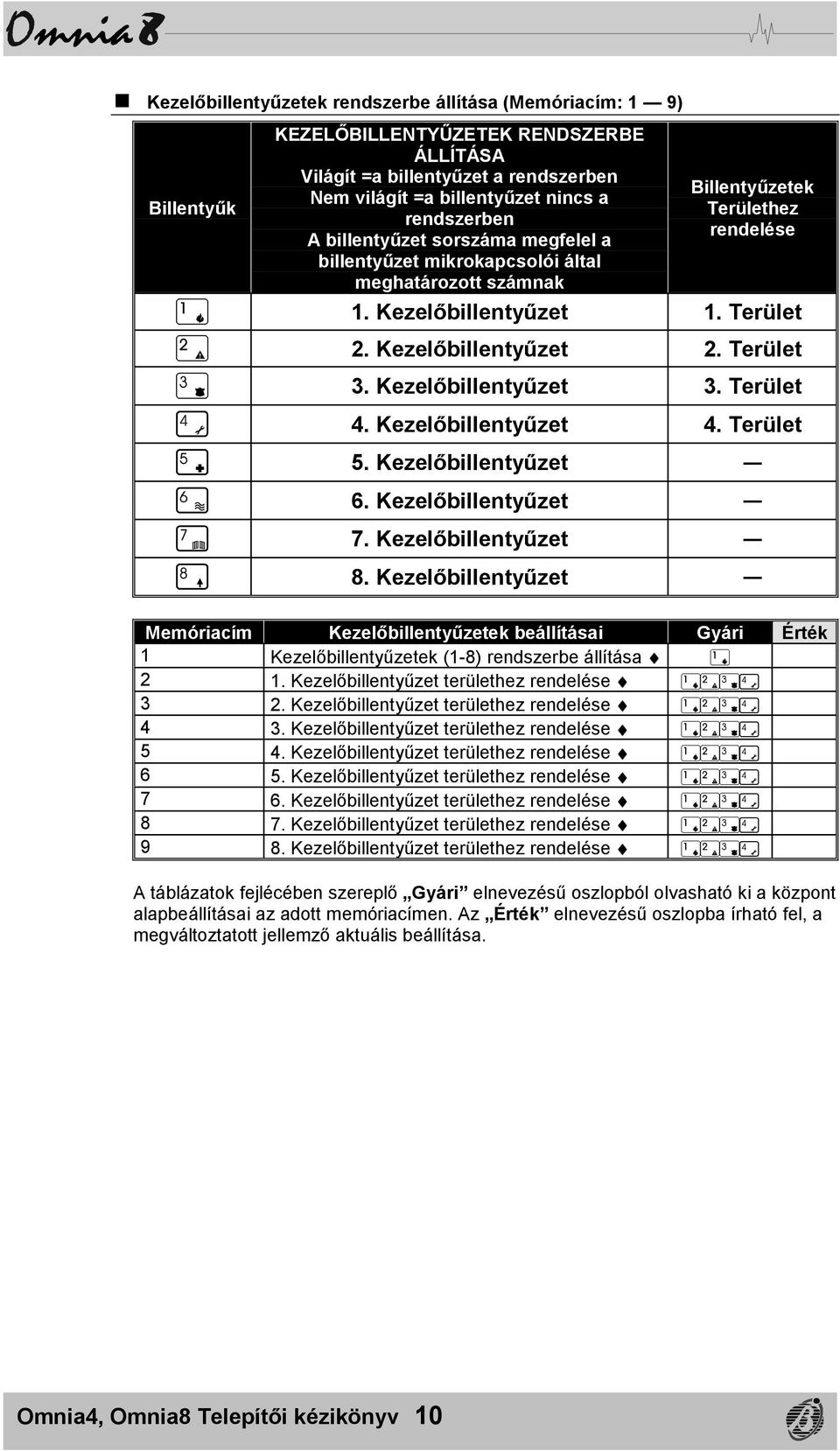

10 ! Kezelőbillentyűzetek rendszerbe állítása (Memóriacím: 1 9) Billentyűk KEZELŐBILLENTYŰZETEK RENDSZERBE ÁLLÍTÁSA Világít =a billentyűzet a rendszerben Nem világít =a billentyűzet nincs a rendszerben A billentyűzet sorszáma megfelel a billentyűzet mikrokapcsolói által meghatározott számnak Billentyűzetek Területhez rendelése 1. Kezelőbillentyűzet 1. Terület 2. Kezelőbillentyűzet 2. Terület 3. Kezelőbillentyűzet 3. Terület 4. Kezelőbillentyűzet 4. Terület 5. Kezelőbillentyűzet 6. Kezelőbillentyűzet 7. Kezelőbillentyűzet 8. Kezelőbillentyűzet Memóriacím Kezelőbillentyűzetek beállításai Gyári Érték 1 Kezelőbillentyűzetek (1-8) rendszerbe állítása 2 1. Kezelőbillentyűzet területhez rendelése 3 2. Kezelőbillentyűzet területhez rendelése 4 3. Kezelőbillentyűzet területhez rendelése 5 4. Kezelőbillentyűzet területhez rendelése 6 5. Kezelőbillentyűzet területhez rendelése 7 6. Kezelőbillentyűzet területhez rendelése 8 7. Kezelőbillentyűzet területhez rendelése 9 8. Kezelőbillentyűzet területhez rendelése A táblázatok fejlécében szereplő Gyári elnevezésű oszlopból olvasható ki a központ alapbeállításai az adott memóriacímen. Az Érték elnevezésű oszlopba írható fel, a megváltoztatott jellemző aktuális beállítása. Omnia4, Omnia8 Telepítői kézikönyv 10

11 ! Kulcsolvasók (1 8 kulcsolvasó) beállításai (Memóriacím: 10 34) KULCSOLVASÓK RENDSZERBE ÁLLÍTÁSA KULCS- OLVASÓK A TIPUSÚ BEKAPCSOLÁS B TIPUSÚ BEKAPCSOLÁS Világít = a kulcsolvasó a rendszerben Területhez rendelése ZÖLD LED SÁRGA LED Bill. Nem világít = a kulcsolvasó nincs a rendszerben Világít = Hozzárendelve Világít = Bekapcsol Világít = Bekapcsol A kulcsolvasó sorszáma megfelel a kulcsolvasó mikrokapcsolói által meghatározott számnak Nem világít = Nincs hozzárendelve Nem világít = Kikapcsol Nem világít = Kikapcsol 1. Kulcsolvasó 1. Terület 1. Terület 1. Terület 2. Kulcsolvasó 2. Terület 2. Terület 2. Terület 3. Kulcsolvasó 3. Terület 3. Terület 3. Terület 4. Kulcsolvasó 4. Terület 4. Terület 4. Terület 5. Kulcsolvasó 6. Kulcsolvasó 7. Kulcsolvasó 8. Kulcsolvasó Memóriacím KULCSOLVASÓK rendszerbe állítása (1 8 kulcsolvasó) Gyári 10 Kulcsolvasók rendszerbe állítása (1 8 ) Érték Memóriacím 1. Kulcsolvasó beállításai Gyári Érték 11 Területekhez rendelés $ 12 SÁRGA LED, A típusú bekapcsolás $ 13 ZÖLD LED, B típusú bekapcsolás Memóriacím 2. Kulcsolvasó beállításai Gyári Érték 14 Területekhez rendelés $ 15 SÁRGA LED, A típusú bekapcsolás $ 16 ZÖLD LED, B típusú bekapcsolás Memóriacím 3. Kulcsolvasó beállításai Gyári Érték 17 Területekhez rendelés $ 18 SÁRGA LED, A típusú bekapcsolás $ 19 ZÖLD LED, B típusú bekapcsolás 11 Programozás kezelőbillentyűzetről

12 Memóriacím 4. Kulcsolvasó beállításai Gyári Érték 20 Területekhez rendelés $ 21 SÁRGA LED, A típusú bekapcsolás $ 22 ZÖLD LED, B típusú bekapcsolás Memóriacím 5. Kulcsolvasó beállításai Gyári Érték 23 Területekhez rendelés $ 24 SÁRGA LED, A típusú bekapcsolás $ 25 ZÖLD LED, B típusú bekapcsolás Memóriacím 6. Kulcsolvasó beállításai Gyári Érték 26 Területekhez rendelés $ 27 SÁRGA LED, A típusú bekapcsolás $ 28 ZÖLD LED, B típusú bekapcsolás Memóriacím 7. Kulcsolvasó beállításai Gyári Érték 29 Területekhez rendelés $ 30 SÁRGA LED, A típusú bekapcsolás $ 31 ZÖLD LED, B típusú bekapcsolás Memóriacím 8. Kulcsolvasó beállításai Gyári Érték 32 Területekhez rendelés $ 33 SÁRGA LED, A típusú bekapcsolás $ 34 ZÖLD LED, B típusú bekapcsolás! Kulcsolvasók (9 16 kulcsolvasó) beállításai (Memóriacím: 35 59) A 35-ös cím beállításánál az előző segédtáblázatban foglaltak szerint kell eljárni, de az billentyűknek a 9 16-os kulcsolvasók felelnek meg. Memóriacím KULCSOLVASÓK rendszerbe állítása (9 16 kulcsolvasó) Gyári 35 Kulcsolvasók rendszerbe állítása (9 16 ) Érték Memóriacím 9. Kulcsolvasó beállításai Gyári Érték 36 Területekhez rendelés $ 37 SÁRGA LED, A típusú bekapcsolás $ 38 ZÖLD LED, B típusú bekapcsolás Memóriacím 10. Kulcsolvasó beállításai Gyári Érték 39 Területekhez rendelés $ 40 SÁRGA LED, A típusú bekapcsolás $ 41 ZÖLD LED, B típusú bekapcsolás Memóriacím 11. Kulcsolvasó beállításai Gyári Érték 42 Területekhez rendelés $ 43 SÁRGA LED, A típusú bekapcsolás $ 44 ZÖLD LED, B típusú bekapcsolás Memóriacím 12. Kulcsolvasó beállításai Gyári Érték 45 Területekhez rendelés $ 46 SÁRGA LED, A típusú bekapcsolás $ 47 ZÖLD LED, B típusú bekapcsolás Omnia4, Omnia8 Telepítői kézikönyv 12

13 Memóriacím 13. Kulcsolvasó beállításai Gyári Érték 48 Területekhez rendelés $ 49 SÁRGA LED, A típusú bekapcsolás $ 50 ZÖLD LED, B típusú bekapcsolás Memóriacím 14. Kulcsolvasó beállításai Gyári Érték 51 Területekhez rendelés $ 52 SÁRGA LED, A típusú bekapcsolás $ 53 ZÖLD LED, B típusú bekapcsolás Memóriacím 15. Kulcsolvasó beállításai Gyári Érték 54 Területekhez rendelés $ 55 SÁRGA LED, A típusú bekapcsolás $ 56 ZÖLD LED, B típusú bekapcsolás Memóriacím 16. Kulcsolvasó beállításai Gyári Érték 57 Területekhez rendelés $ 58 SÁRGA LED, A típusú bekapcsolás $ 59 ZÖLD LED, B típusú bekapcsolás! Zónák ( zóna) (Memóriacím: 60-79), ( zóna) (Memóriacím: 80-99) Billentyű TERÜLETEK TÍPUS HUROKTÍPUS OPCIÓK 1. Terület Azonnali N. C. Lassú reakciójú 2. Terület Késleltetett N. O. Nem áthidalható 3. Terület Követő EOL (10 KΩ) Ajtócsengő 4. Terület 24 órás DEOL (10 KΩ + 10 KΩ) Teszt Pánik Csendes Csak 2.0 Verziótól! Tűz Területek bekapcsolása Területek ki-, és bekapcsolása Jelzések száma: 0 14 = csak a beállított számú jelzésig okoz riasztást a zóna; 15 = minden jelzés riasztást vált ki. Memóriacím 1. Zóna beállításai Gyári Érték 60 Területekhez rendelés $ 61 Típus $ 62 Huroktípus $ 63 Opciók $ 64 Jelzések száma 15 Memóriacím 2. Zóna beállításai Gyári Érték 65 Területekhez rendelés $ 66 Típus $ 67 Huroktípus $ 68 Opciók $ 69 Jelzések száma Programozás kezelőbillentyűzetről

14 Memóriacím 3. Zóna beállításai Gyári Érték 70 Területekhez rendelés $ 71 Típus $ 72 Huroktípus $ 73 Opciók $ 74 Jelzések száma 15 Memóriacím 4. Zóna beállításai Gyári Érték 75 Területekhez rendelés $ 76 Típus $ 77 Huroktípus $ 78 Opciók $ 79 Jelzések száma 15 " A 80-tól 99-ig terjedő memóriacímig beállítások az Omnia4-nél nem értelmezhetők! Memóriacím 5. Zóna beállításai Gyári Érték 80 Területekhez rendelés $ 81 Típus $ 82 Huroktípus $ 83 Opciók $ 84 Jelzések száma 15 Memóriacím 6. Zóna beállításai Gyári Érték 85 Területekhez rendelés $ 86 Típus $ 87 Huroktípus $ 88 Opciók $ 89 Jelzések száma 15 Memóriacím 7. Zóna beállításai Gyári Érték 90 Területekhez rendelés $ 91 Típus $ 92 Huroktípus $ 93 Opciók $ 94 Jelzések száma 15 Memóriacím 8. Zóna beállításai Gyári Érték 95 Területekhez rendelés $ 96 Típus $ 97 Huroktípus $ 98 Opciók $ 99 Jelzések száma 15 Omnia4, Omnia8 Telepítői kézikönyv 14

15 ! Kimenetek (Memóriacím: ) Billentyű TERULETEK, KIMENET TÍPUSA 1. Terület 2. Terület 3. Terület 4. Terület LED világít = N. O LED nem világít = N. C AKTIVÁLÁSI ESEMÉNYEK 1 Önélesedési késleltetés folyamatban Ajtócsengő beállítású zóna nyitva Belépési időzítés folyamatban Távozási időzítés folyamatban Tárolt jelzés, riasztási memória törlésig Általános hibajelzés Terület AKTIVÁLÁSI ESEMÉNYEK 2 Zónariasztás, és zónaszabotázs (szirénaidő) Memóriás érzékelő visszaállítása Telefonvonal hiba Riasztási zónaállapot követése Fenntartva későbbi verziók számára! Fenntartva későbbi verziók számára! Fenntartva későbbi Kikapcsolva verziók számára! Terület Fenntartva későbbi Bekapcsolva verziók számára! Memóriacím 1. Kimenet beállításai Gyári Érték 100 Területekhez rendelés, Kimenet típusa $ 101 Aktiválási események 1$ 102 Aktiválási események 2 Memóriacím 2. Kimenet beállításai Gyári Érték 103 Területekhez rendelés, Kimenet típusa $ 104 Aktiválási események 1$ 105 Aktiválási események 2 Memóriacím 3. Kimenet beállításai Gyári Érték 106 Területekhez rendelés, Kimenet típusa $ 107 Aktiválási események 1$ 108 Aktiválási események 2 Memóriacím 4. Kimenet beállításai Gyári Érték 109 Területekhez rendelés, Kimenet típusa $ 110 Aktiválási események 1$ 111 Aktiválási események 2 " A 106-tól 111-ig terjedő memóriacímig beállítások az Omnia4-nél, Omnia8-nál nem értelmezhetők! 15 Programozás kezelőbillentyűzetről

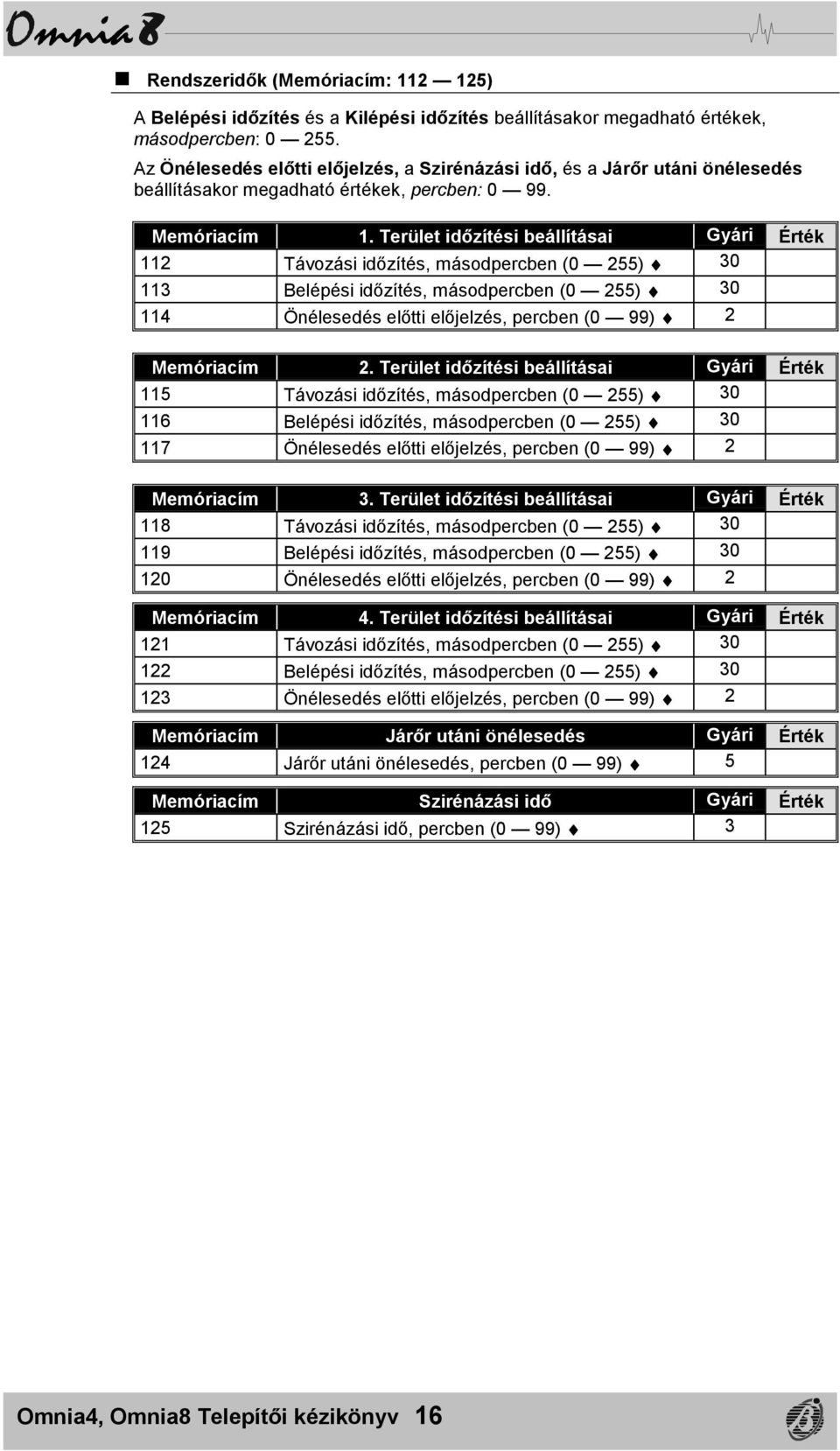

16 ! Rendszeridők (Memóriacím: ) A Belépési időzítés és a Kilépési időzítés beállításakor megadható értékek, másodpercben: Az Önélesedés előtti előjelzés, a Szirénázási idő, és a Járőr utáni önélesedés beállításakor megadható értékek, percben: Memóriacím 1. Terület időzítési beállításai Gyári Érték 112 Távozási időzítés, másodpercben (0 255) Belépési időzítés, másodpercben (0 255) Önélesedés előtti előjelzés, percben (0 99) 2 Memóriacím 2. Terület időzítési beállításai Gyári Érték 115 Távozási időzítés, másodpercben (0 255) Belépési időzítés, másodpercben (0 255) Önélesedés előtti előjelzés, percben (0 99) 2 Memóriacím 3. Terület időzítési beállításai Gyári Érték 118 Távozási időzítés, másodpercben (0 255) Belépési időzítés, másodpercben (0 255) Önélesedés előtti előjelzés, percben (0 99) 2 Memóriacím 4. Terület időzítési beállításai Gyári Érték 121 Távozási időzítés, másodpercben (0 255) Belépési időzítés, másodpercben (0 255) Önélesedés előtti előjelzés, percben (0 99) 2 Memóriacím Járőr utáni önélesedés Gyári Érték 124 Járőr utáni önélesedés, percben (0 99) 5 Memóriacím Szirénázási idő Gyári Érték 125 Szirénázási idő, percben (0 99) 3 Omnia4, Omnia8 Telepítői kézikönyv 16

17 ! Telefonszámok (Memóriacím: ) A telefonszámok programozása során az bevitele két másodperces szüntet jelent, míg a megnyomása a beírt számok törlését eredményezi. A megnyomása után a billentyű fénye világít, jelezve, nincsen szám beprogramozva a memóriacímre Billentyű ÁTVITEL TÍPUSA FORMÁTUM Távfelügyelet Beszédüzenet Távszerviz Letiltva Belehallgatás (Csak ha a Távfelügyelet átviteli típus kiválasztva!) (3.0x verziónál nem működik!) Kétirányú hang (Csak ha a Belehallgatás ( ) is kiválasztva!) (3.0x verziónál nem működik!) Contact ID Ademco Lassú, 10 bps Ademco Gyors, 14 bps Franklin 20 bps Radionics 40 bps Scantronics 10 bps Egyéni (Későbbi verziókhoz!) CESA (Későbbi verziókhoz!) Az Ügyfélkód beírásakor érvényes billentyűk: számbillentyűk -től -ig; a hexadecimális értékekhez (A, B, C, D, E, F) az -től -ig számbillentyűk használhatók, mint funkciógombok (4 mp-ig lenyomva tartva). Impulzus protokollnál a billentyű felel meg A-nak. 17 Programozás kezelőbillentyűzetről

18 Memóriacím 1. Telefonszám beállításai Gyári Érték 126 Telefonszám (maximum 16 karakter) $ 127 Átvitel típusa $ 128 Formátum $ 129 Ügyfélkód Memóriacím 2. Telefonszám beállításai Gyári Érték 130 Telefonszám (maximum 16 karakter) $ 131 Átvitel típusa $ 132 Formátum $ 133 Ügyfélkód Memóriacím 3. Telefonszám beállításai Gyári Érték 134 Telefonszám (maximum 16 karakter) $ 135 Átvitel típusa $ 136 Formátum $ 137 Ügyfélkód Memóriacím 4. Telefonszám beállításai Gyári Érték 138 Telefonszám (maximum 16 karakter) $ 139 Átvitel típusa $ 140 Formátum $ 141 Ügyfélkód Memóriacím 5. Telefonszám beállításai Gyári Érték 142 Telefonszám (maximum 16 karakter) $ 143 Átvitel típusa $ 144 Formátum $ 145 Ügyfélkód Memóriacím 6. Telefonszám beállításai Gyári Érték 146 Telefonszám (maximum 16 karakter) $ 147 Átvitel típusa $ 148 Formátum $ 149 Ügyfélkód Memóriacím 7. Telefonszám beállításai Gyári Érték 150 Telefonszám (maximum 16 karakter) $ 151 Átvitel típusa $ 152 Formátum $ 153 Ügyfélkód Memóriacím 8. Telefonszám beállításai Gyári Érték 154 Telefonszám (maximum 16 karakter) $ 155 Átvitel típusa $ 156 Formátum $ 157 Ügyfélkód Omnia4, Omnia8 Telepítői kézikönyv 18

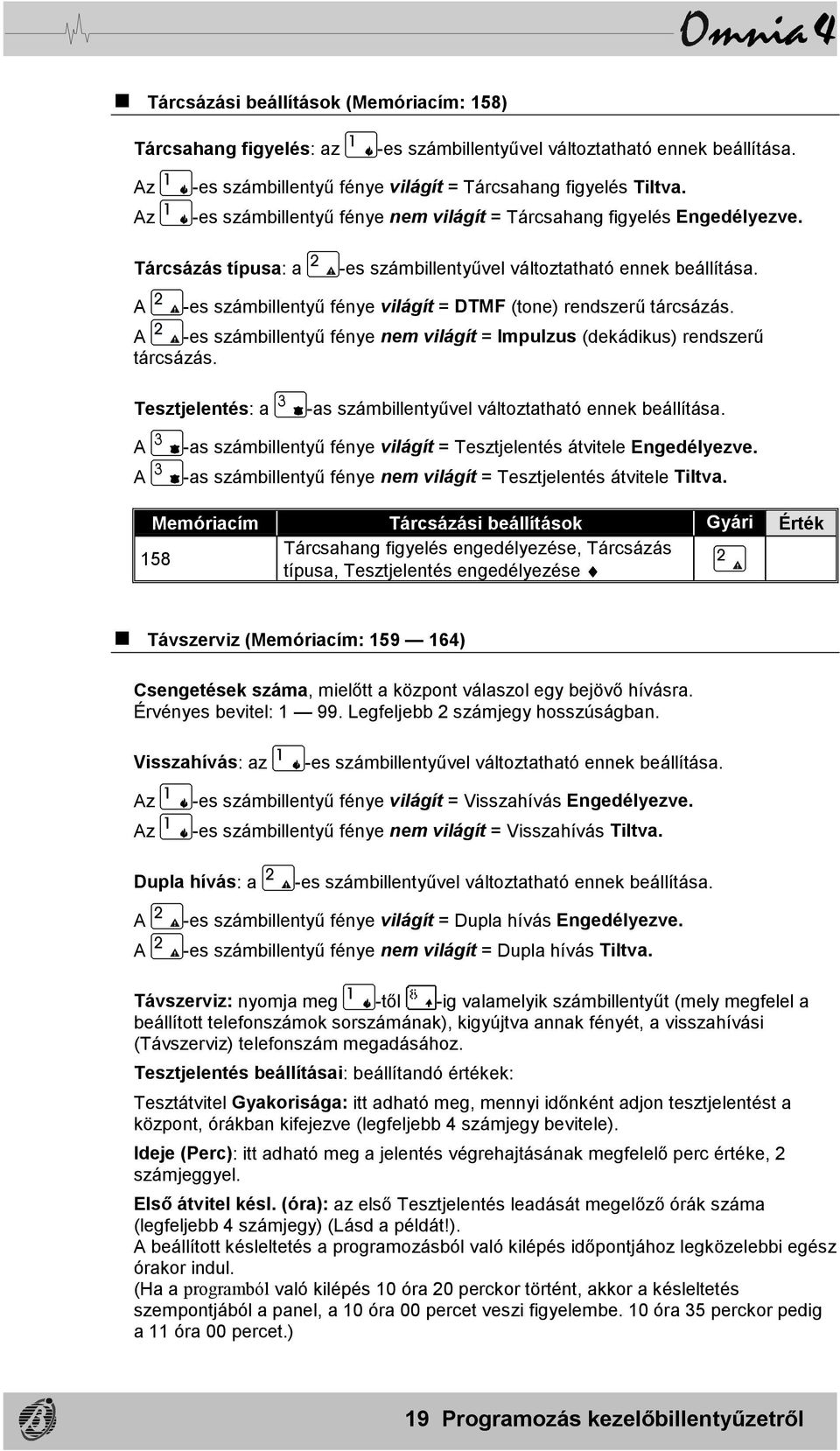

19 ! Tárcsázási beállítások (Memóriacím: 158) Tárcsahang figyelés: az -es számbillentyűvel változtatható ennek beállítása. Az Az -es számbillentyű fénye világít = Tárcsahang figyelés Tiltva. -es számbillentyű fénye nem világít = Tárcsahang figyelés Engedélyezve. Tárcsázás típusa: a -es számbillentyűvel változtatható ennek beállítása. A -es számbillentyű fénye világít = DTMF (tone) rendszerű tárcsázás. A -es számbillentyű fénye nem világít = Impulzus (dekádikus) rendszerű tárcsázás. Tesztjelentés: a -as számbillentyűvel változtatható ennek beállítása. A A -as számbillentyű fénye világít = Tesztjelentés átvitele Engedélyezve. -as számbillentyű fénye nem világít = Tesztjelentés átvitele Tiltva. Memóriacím Tárcsázási beállítások Gyári Érték 158 Tárcsahang figyelés engedélyezése, Tárcsázás típusa, Tesztjelentés engedélyezése! Távszerviz (Memóriacím: ) Csengetések száma, mielőtt a központ válaszol egy bejövő hívásra. Érvényes bevitel: Legfeljebb 2 számjegy hosszúságban. Visszahívás: az -es számbillentyűvel változtatható ennek beállítása. Az Az -es számbillentyű fénye világít = Visszahívás Engedélyezve. -es számbillentyű fénye nem világít = Visszahívás Tiltva. Dupla hívás: a -es számbillentyűvel változtatható ennek beállítása. A A -es számbillentyű fénye világít = Dupla hívás Engedélyezve. -es számbillentyű fénye nem világít = Dupla hívás Tiltva. Távszerviz: nyomja meg -től -ig valamelyik számbillentyűt (mely megfelel a beállított telefonszámok sorszámának), kigyújtva annak fényét, a visszahívási (Távszerviz) telefonszám megadásához. Tesztjelentés beállításai: beállítandó értékek: Tesztátvitel Gyakorisága: itt adható meg, mennyi időnként adjon tesztjelentést a központ, órákban kifejezve (legfeljebb 4 számjegy bevitele). Ideje (Perc): itt adható meg a jelentés végrehajtásának megfelelő perc értéke, 2 számjeggyel. Első átvitel késl. (óra): az első Tesztjelentés leadását megelőző órák száma (legfeljebb 4 számjegy) (Lásd a példát!). A beállított késleltetés a programozásból való kilépés időpontjához legközelebbi egész órakor indul. (Ha a programból való kilépés 10 óra 20 perckor történt, akkor a késleltetés szempontjából a panel, a 10 óra 00 percet veszi figyelembe. 10 óra 35 perckor pedig a 11 óra 00 percet.) 19 Programozás kezelőbillentyűzetről

20 Példa a késleltetés kiszámítására: A jelentés leadásának kívánt időpontja: minden Hétfőn, 17 óra 30 perckor. Ennek végrehajtásához a következőket kell beállítani: Gyakorisága: 168 óra (7 x 24 óra, azaz 1 hét) Ideje (Perc): 30 perc (a kívánt leadási időpont, 17:30 miatt) Feltételezve, hogy a programozás Hétfőn, 10 óra 20 perckor ér véget, adódik a 9 órás késleltetés, hiszen a kilépéshez legközelebbi egész óra a 10:00, így 17:00-ig még 9 órának kell eltelnie. Első átvitel késl. (óra): 9 óra A késleltetésből és a perc beállításból adódóan a teszt átvitele 17 óra 30 perckor kezdődik meg. Ha az első tesztjelentést például Kedden 17 óra 30 perckor kell leadni, akkor a 9 órához még egy napot, azaz 24 órát kell hozzáadni, ha szerdán, akkor még 24 órát, és így tovább. Példa, magyarországi felhasználáshoz A magyarországi gyakorlatnak jobban megfelelő, a napi tesztjelentés beállítás. Ez a következőképpen adható meg. A jelentés Naponta, hajnali 2 óra 35 perckor kerüljön átvitelre. Gyakorisága: 24 óra Ideje (Perc): 35 perc Feltételezve, hogy a programozás Hétfőn, 10 óra 20 perckor ér véget, adódik a 16 órás késleltetés, hiszen a kilépéshez legközelebbi egész óra a 10:00, így 2:00-ig még 16 órának kell eltelnie. Első átvitel késl. (óra): 16 óra Amennyiben az első átvitelnek nem kedd hajnalban kell megtörténnie, akkor annyiszor 24 órát kell a késleltetés idejéhez hozzáadni, ahány nap múlva kell az első jelentést leadni (pl.: szombati átvitelhez 4 x 24-et, így a késleltetés összesen 112 órára adódik). Omnia4, Omnia8 Telepítői kézikönyv 20

21 Memóriacím Távszerviz Gyári Érték 159 Csengetések száma (1 99) $ Visszahívás (I/N) ; Dupla hívás (I/N) $ 161 Távszerviz telefonszám sorszáma, ( ) $ 162 Tesztátvitel gyakorisága, órákban (0 9999) $ Tesztjelentés ideje, percekben (00-59) $ Első átvitel késleltetése, órákban (0 9999) 0000! Felhasználói kódok (Memóriacím : ) Minden kódnál beállítható jellemzők: Jogosultsági szint, Területekhez rendelés, A Típusú bekapcsolás, B Típusú bekapcsolás. Minden felhasználói kód 4 6 számjegyű lehet, tetszés szerinti beállításban. Bill. JOGO- SULTSÁGI SZINT TERÜLETEKHEZ RENDELÉS Világít = Hozzáren-delve A TIPUSÚ BEKAPCSOLÁS Világít = Bekapcsol B TIPUSÚ BEKAPCSOLÁS Világít = Bekapcsol Nem világít = Nincs hozzárendelve Nem világít = Kikapcsol Nem világít = Kikapcsol Letiltva 1. Terület 1. Terület 1. Terület Mesterkód 2. Terület 2. Terület 2. Terület Felhasználói kód Kényszeres kód 3. Terület 3. Terület 3. Terület 4. Terület 4. Terület 4. Terület Járőr kód " A 24. helyen álló, Telepítői kód csak a Telepítő kóddal változtatható meg (lásd: 257- es memóriacím). A kódok Hozzáférési szintjét, Területekhez rendelését, Bekapcsolási variációit csak a Telepítő adhatja meg, a Telepítői programban. A felhasználói kódok számjegyeinek megváltoztatását, Mesterkód jogosultságú kóddal lehet elvégezni, a Felhasználói menüből (lásd: az Omni4, Omnia8 felhasználói kézikönyv, Felhasználói kódok megváltoztatása című fejezetében)! Memóriacím 1. Felhasználói kód Gyári Érték 165 Jogosultsági szint $ 166 Területekhez rendelés $ 167 A típusú bekapcsolás $ 168 B típusú bekapcsolás Memóriacím 2. Felhasználói kód Gyári Érték 169 Jogosultsági szint $ 170 Területekhez rendelés $ 171 A típusú bekapcsolás $ 172 B típusú bekapcsolás 21 Programozás kezelőbillentyűzetről

22 Memóriacím 3. Felhasználói kód Gyári Érték 173 Jogosultsági szint $ 174 Területekhez rendelés $ 175 A típusú bekapcsolás $ 176 B típusú bekapcsolás Memóriacím 4. Felhasználói kód Gyári Érték 177 Jogosultsági szint $ 178 Területekhez rendelés $ 179 A típusú bekapcsolás $ 180 B típusú bekapcsolás Memóriacím 5. Felhasználói kód Gyári Érték 181 Jogosultsági szint $ 182 Területekhez rendelés $ 183 A típusú bekapcsolás $ 184 B típusú bekapcsolás Memóriacím 6. Felhasználói kód Gyári Érték 185 Jogosultsági szint $ 186 Területekhez rendelés $ 187 A típusú bekapcsolás $ 188 B típusú bekapcsolás Memóriacím 7. Felhasználói kód Gyári Érték 189 Jogosultsági szint $ 190 Területekhez rendelés $ 191 A típusú bekapcsolás $ 192 B típusú bekapcsolás Memóriacím 8. Felhasználói kód Gyári Érték 193 Jogosultsági szint $ 194 Területekhez rendelés $ 195 A típusú bekapcsolás $ 196 B típusú bekapcsolás Memóriacím 9. Felhasználói kód Gyári Érték 197 Jogosultsági szint $ 198 Területekhez rendelés $ 199 A típusú bekapcsolás $ 200 B típusú bekapcsolás Memóriacím 10. Felhasználói kód Gyári Érték 201 Jogosultsági szint $ 202 Területekhez rendelés $ 203 A típusú bekapcsolás $ 204 B típusú bekapcsolás Memóriacím 11. Felhasználói kód Gyári Érték 205 Jogosultsági szint $ 206 Területekhez rendelés $ 207 A típusú bekapcsolás $ 208 B típusú bekapcsolás Omnia4, Omnia8 Telepítői kézikönyv 22

23 Memóriacím 12. Felhasználói kód Gyári Érték 209 Jogosultsági szint $ 210 Területekhez rendelés $ 211 A típusú bekapcsolás $ 212 B típusú bekapcsolás Memóriacím 13. Felhasználói kód Gyári Érték 213 Jogosultsági szint $ 214 Területekhez rendelés $ 215 A típusú bekapcsolás $ 216 B típusú bekapcsolás Memóriacím 14. Felhasználói kód Gyári Érték 217 Jogosultsági szint $ 218 Területekhez rendelés $ 219 A típusú bekapcsolás $ 220 B típusú bekapcsolás Memóriacím 15. Felhasználói kód Gyári Érték 221 Jogosultsági szint $ 222 Területekhez rendelés $ 223 A típusú bekapcsolás $ 224 B típusú bekapcsolás Memóriacím 16. Felhasználói kód Gyári Érték 225 Jogosultsági szint $ 226 Területekhez rendelés $ 227 A típusú bekapcsolás $ 228 B típusú bekapcsolás Memóriacím 17. Felhasználói kód Gyári Érték 229 Jogosultsági szint $ 230 Területekhez rendelés $ 231 A típusú bekapcsolás $ 232 B típusú bekapcsolás Memóriacím 18. Felhasználói kód Gyári Érték 233 Jogosultsági szint $ 234 Területekhez rendelés $ 235 A típusú bekapcsolás $ 236 B típusú bekapcsolás Memóriacím 19. Felhasználói kód Gyári Érték 237 Jogosultsági szint $ 238 Területekhez rendelés $ 239 A típusú bekapcsolás $ 240 B típusú bekapcsolás Memóriacím 20. Felhasználói kód Gyári Érték 241 Jogosultsági szint $ 242 Területekhez rendelés $ 243 A típusú bekapcsolás $ 244 B típusú bekapcsolás 23 Programozás kezelőbillentyűzetről

24 Memóriacím 21. Felhasználói kód Gyári Érték 245 Jogosultsági szint $ 246 Területekhez rendelés $ 247 A típusú bekapcsolás $ 248 B típusú bekapcsolás Memóriacím 22. Felhasználói kód Gyári Érték 249 Jogosultsági szint $ 250 Területekhez rendelés $ 251 A típusú bekapcsolás $ 252 B típusú bekapcsolás Memóriacím 23. Felhasználói kód Gyári Érték 253 Jogosultsági szint $ 254 Területekhez rendelés $ 255 A típusú bekapcsolás $ 256 B típusú bekapcsolás! Telepítői kód (Memóriacím: 257) A Telepítői kód 4 6 számjegy hosszúságú lehet. " A Telepítői kódot csak a Telepítő tudja megváltoztatni. Memóriacím Telepítői kód 257 Új Telepítői kód % új Telepítői kód megerősítése! Időzítő (Területek önélesedése) (Memóriacím: ) Az automatikus bekapcsolás időpontjait napi bontásban kell megadni. Idő formátuma: óra óra : perc perc. (24 órás formátum, 4 számjegy). A beállított időpont törléséhez nyomja meg a billentyűket! Memóriacím 1. Terület önélesedése Gyári Érték 258 Fenntartva! 259 Önélesedés időpontja, Hétfő (óó:pp; 24 órás) $ 260 Önélesedés időpontja, Kedd (óó:pp; 24 órás) $ 261 Önélesedés időpontja, Szerda (óó:pp; 24 órás) $ 262 Önélesedés időpontja, Csütörtök (óó:pp; 24 órás)$ 263 Önélesedés időpontja, Péntek (óó:pp; 24 órás) $ 264 Önélesedés időpontja, Szombat (óó:pp; 24 órás) $ 265 Önélesedés időpontja, Vasárnap (óó:pp; 24 órás) Omnia4, Omnia8 Telepítői kézikönyv 24

25 Memóriacím 2. Terület önélesedése Gyári Érték 266 Fenntartva! 267 Önélesedés időpontja, Hétfő (óó:pp; 24 órás) $ 268 Önélesedés időpontja, Kedd (óó:pp; 24 órás) $ 269 Önélesedés időpontja, Szerda (óó:pp; 24 órás) $ 270 Önélesedés időpontja, Csütörtök (óó:pp; 24 órás)$ 271 Önélesedés időpontja, Péntek (óó:pp; 24 órás) $ 272 Önélesedés időpontja, Szombat (óó:pp; 24 órás) $ 273 Önélesedés időpontja, Vasárnap (óó:pp; 24 órás) Memóriacím 3. Terület önélesedése Gyári Érték 274 Fenntartva! 275 Önélesedés időpontja, Hétfő (óó:pp; 24 órás) $ 276 Önélesedés időpontja, Kedd (óó:pp; 24 órás) $ 277 Önélesedés időpontja, Szerda (óó:pp; 24 órás) $ 278 Önélesedés időpontja, Csütörtök (óó:pp; 24 órás)$ 279 Önélesedés időpontja, Péntek (óó:pp; 24 órás) $ 280 Önélesedés időpontja, Szombat (óó:pp; 24 órás) $ 281 Önélesedés időpontja, Vasárnap (óó:pp; 24 órás) Memóriacím 4. Terület önélesedése Gyári Érték 282 Fenntartva! 283 Önélesedés időpontja, Hétfő (óó:pp; 24 órás) $ 284 Önélesedés időpontja, Kedd (óó:pp; 24 órás) $ 285 Önélesedés időpontja, Szerda (óó:pp; 24 órás) $ 286 Önélesedés időpontja, Csütörtök (óó:pp; 24 órás)$ 287 Önélesedés időpontja, Péntek (óó:pp; 24 órás) $ 288 Önélesedés időpontja, Szombat (óó:pp; 24 órás) $ 289 Önélesedés időpontja, Vasárnap (óó:pp; 24 órás)! Idő (Memóriacím: 290) Példa: Az Idő megadásánál beállítható jellemzők: Nap: 2 számjegy. Érvényes bevitel: (1-31); Hónap: 2 számjegy. Érvényes bevitel: (1-12); Év: 4 számjegy. Érvényes bevitel: ( ). " A központ, előtti dátumot nem fogad el! Óra: 2 számjegy. Érvényes bevitel: (0-23); Perc: 2 számjegy. Érvényes bevitel: (0-59); " Ha adat beírása nélkül nyomja meg az billentyűt, a központ visszalép az 1. Fázisba! Memóriacím Idő 290 Nap (nn), Hónap (hh), Év (éééé) % Óra (óó), Perc (pp) A 2001 április óra 45 perces dátum beállítása. A [Telepítői kód] + + [290] + (belépés a 290-es címre) után : # Írja be: majd nyomja meg az billentyűt; # Írja be: majd nyomja meg az billentyűt. 25 Programozás kezelőbillentyűzetről

26 ! Jelentések (Memóriacím: ) Billentyű TÁRCSÁZANDÓ TELEFONSZÁM SORSZÁMA ELKÜLDENDŐ BESZÉDÜZENET 1. Telefonszám 1. Beszédüzenet 2. Telefonszám 2. Beszédüzenet 3. Telefonszám 3. Beszédüzenet 4. Telefonszám 4. Beszédüzenet 5. Telefonszám 5. Beszédüzenet 6. Telefonszám 6. Beszédüzenet 7. Telefonszám 7. Beszédüzenet 8. Telefonszám 8. Beszédüzenet (3.04 verziónál nem működik!) Telefonszám Jelentéskód Rendeljen hozzá Telefonszámot, (a telefonszám sorszámának megfelelő szám bevitelével), Jelentéskódot, Beszédüzenetet (a beszédüzenet sorszámának megfelelő szám bevitelével) a következő (100 eseményt tartalmazó) eseménytáblázatból kiválasztott, minden eseményhez. Ha a telefonszámok beállításainál a 127, 131, 135, 139, 143, 147, 151, 155 memóriacímek bármelyikénél az Átvitel típusát -re állította, akkor a kommunikátor működtetéséhez, a 128 esemény közül, az átvinni kívánthoz be kell írni egy kétszámjegyes Jelentéskódot. A billentyű fénye világít = a telefonszám jelentésátvitelre kijelölve. A billentyű fénye nem világít = a telefonszámra nem továbbítódik jelentés. A beírható Jelentéskódok kétszámjegyűek. érvényes billentyűk: számbillentyűk - től -ig; a hexadecimális értékekhez (A, B, C, D, E, F) az -től -ig számbillentyűk használhatók, mint funkciógombok (4 mp-ig lenyomva tartva). Beszédüzenet Ha a telefonszámok beállításainál a 127, 131, 135, 139, 143, 147, 151, 155 memóriacímek bármelyikénél az Átvitel típusát -re állította, akkor a kommunikátor működtetéséhez a 128 esemény közül, az átvinni kívánthoz be kell írnia egy Beszédüzenet sorszámát. A billentyű fénye világít = a telefonszám beszédüzenet átvitelre kijelölve. A billentyű fénye nem világít = a telefonszámra nem továbbítódik beszédüzenet. A telefonos átvitel az alábbi esetekben hiúsulhat meg, programozási hibából: " Az eseményhez beállított Nincs Beszédüzenet átvitel nem eredményez beszédüzeneti telefonhívást, az esemény bekövetkeztekor. " Ha van kijelölt Telefonszám sorszám, de az eseményhez nincs megadva Jelentéskód, akkor nem történik jelentésátvitel a kijelölt telefonszámra. " Ha van az eseményhez rendelt Jelentéskód, de nincs kijelölve Telefonszám sorszám, akkor nem történik átvitel. " Ha az eseményhez van kijelölt Telefonszám sorszám, és Jelentéskód is be van állítva, de nincs beírva Telefonszám (126, 130, 134, 138, 142, 146, 150, 154 memóriacímek), akkor nem történik átvitel. Omnia4, Omnia8 Telepítői kézikönyv 26

27 Memóriacím Memóriacím Jelentés átvitel Telefonszám sorszáma %jelentéskód (2digit) % beszédüzenet sorszáma A következő listáról választható ki, mely események aktiválják a digitális- és/vagy a beszéd-kommunikátort. A S. oszlopban található számmal azonosítható az esemény, mely teljesen megfelel a programozói szoftver Jelentés programlapján megjelenő eseménynek és sorszámának. A Cím az eseményhez beállításaihoz tartózó Memóriacímet jelenti. A JK oszlopba írható fel emlékeztetőül az eseményhez tartozó Jelentéskód. A Telefonszámok oszlop megfelelő sorában jelölhető meg a bekövetkező eseménykor tárcsázandó telefonszám; a Beszédüzenetek oszlopban pedig az elmondandó üzenet. A JK jelű oszlopba írhatók az Impulzus formátumok jelentéskódjai. Az A jelű oszlopban látható azok a kódok, melyeket az automatikus CONTACT ID jelentéskód tábla engedélyezésével a bekövetkező eseményhez rendelhetők (lásd CONTACT ID jelentéskód tábla automatikus beállítása, 426-os memóriacím!) A T jelű oszlopban található kódok fixek, a CONTACT ID formátum jelentéskódjainak nem módosítható részét képezik. (Ezeket a panel rendeli az eseményekhez.) A következő oldalakon található táblázat csak a 3.0, 3.1 verziójú panelekhez használható! 27 Programozás kezelőbillentyűzetről

28 Az oszlopokba írhatók a telefonszámok, és a Beszédüzenetek rövid elnevezései Telefonszámok Beszédüzenetek Cím S. Esemény neve JK A T Terület riasztása Terület riasztása Terület riasztása Terület riasztása Zóna riasztása 1 3A Zóna riasztása 1 3A Zóna riasztása 1 3A Zóna riasztása 1 3A Zóna riasztása 1 3A Zóna riasztása 1 3A Zóna riasztása 1 3A Zóna riasztása 1 3A Szabotázsjelzés Hálózat-kimaradás 3 A Akkumulátor hiba 3 A Biztosíték hiba Kommunikációs-busz hiba 3 3A Zóna visszaállása 1 3A Zóna visszaállása 1 3A Zóna visszaállása 1 3A Zóna visszaállása 1 3A Zóna visszaállása 1 3A Zóna visszaállása 1 3A Zóna visszaállása 1 3A Zóna visszaállása 1 3A Szabotázsjelz. Megszűnt Hálózat visszaállt 3 A Akkumulátor helyreállt 3 A Biztosítékhiba megszűnt Komm.-busz rendben 3 3A Funkciógomb megny Funkciógomb megny. 1 AA Funkciógomb megny. 1 2A Terület bekapacsolása Terület bekapacsolása Terület bekapacsolása Terület bekapacsolása Terület kikapcsolása Terület kikapcsolása Terület kikapcsolása Terület kikapcsolása Ter. speciális bekapcs Ter. speciális bekapcs Ter. speciális bekapcs Ter. speciális bekapcs Omnia4, Omnia8 Telepítői kézikönyv 28

29 Az oszlopokba írhatók a telefonszámok, és a Beszédüzenetek rövid elnevezései Telefonszámok Beszédüzenetek Cím S. Esemény neve JK A T Ter. speciális kikapcs Ter. speciális kikapcs Ter. speciális kikapcs Ter. speciális kikapcs felhasználói kód beírva felhasználói kód beírva felhasználói kód beírva felhasználói kód beírva felhasználói kód beírva felhasználói kód beírva felhasználói kód beírva felhasználói kód beírva felhasználói kód beírva felhaszn. kód beírva felhaszn. kód beírva felhaszn. kód beírva felhaszn. kód beírva felhaszn. kód beírva felhaszn. kód beírva felhaszn. kód beírva elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve elektr. kulcs betéve Művelet számítógépről Ria. mem. törlése: 1. Ter Ria. mem. törlése: 2. Ter Ria. mem. törlése: 3. Ter Ria. mem. törlése: 4. Ter Zóna áthidalása 5 7A Zóna áthidalása 5 7A Zóna áthidalása 5 7A Zóna áthidalása 5 7A 29 Programozás kezelőbillentyűzetről

30 Az oszlopokba írhatók a telefonszámok, és a Beszédüzenetek rövid elnevezései Telefonszámok Beszédüzenetek Cím S. Esemény neve JK A T Zóna áthidalása 5 7A Zóna áthidalása 5 7A Zóna áthidalása 5 7A Zóna áthidalása 5 7A Zóna áthidalás vége 5 7A Zóna áthidalás vége 5 7A Zóna áthidalás vége 5 7A Zóna áthidalás vége 5 7A Zóna áthidalás vége 5 7A Zóna áthidalás vége 5 7A Zóna áthidalás vége 5 7A Zóna áthidalás vége 5 7A Tesztjelentés 6 A Telefonvonal hiba Telefonvonal helyreállt Ter. kényszer. kikapcs Ter. kényszer. kikapcs Ter. kényszer. kikapcs Ter. kényszer. kikapcs Esem. mem. 70%-ig tele Sikertelen hívás: 1. Tel. sz Sikertelen hívás: 2. Tel. sz Sikertelen hívás: 3. Tel. sz Sikertelen hívás: 4. Tel. sz Sikertelen hívás: 5. Tel. sz Sikertelen hívás: 6. Tel. sz Sikertelen hívás: 7. Tel. sz Sikertelen hívás: 8. Tel. sz zóna auto. áthidalása 5 7A zóna auto. áthidalása 5 7A zóna auto. áthidalása 5 7A zóna auto. áthidalása 5 7A zóna auto. áthidalása 5 7A zóna auto. áthidalása 5 7A zóna auto. áthidalása 5 7A zóna auto. áthidalása 5 7A 417 Fenntartva. Ne használja! 418 Fenntartva. Ne használja! Omnia4, Omnia8 Telepítői kézikönyv 30

31 ! Elektronikus kulcsok beállításai (Memóriacím: ) Az Omnia4, Omnia8 központok vezérléséhez használhatók elektronikus kulcsok is. Ezek egyedi, véletlenszerűen generált kódokat tartalmaznak. A kód variációszáma közel 4 milliárd lehet. A kódot a panel képes generálni, melyet az elektronikus kulcsolvasó segítségével lehet minden kulcsba külön-külön beírni. A kulcsok mind a véletlen rendszerkódot, mind az egyedi sorszámot tartalmazzák, így azonosíthatók egyenként a kulcsok. " A panel 128 egyedileg azonosítható, és bármennyi azonos sorszámú (klón) kulcs kezelésére képes. " Az elektronikus kulcsok csak a helyszínen, a billentyűzet segítségével programozhatók fel! A kulcsok egyedi jellemzőinek beállítása számítógépről is elvégezhető. Új, véletlen kód generálása (Memóriacím: 419) E memóriacímre lépéssel új, véletlen rendszerkód generálható, mely azután a 420-as memóriacímről programozható be a kulcsokba. Az Új, véletlen kód generálása művelet felülírja az előzőleg tárolt kódot, így a korábban a panelhez felprogramozott elektronikus kulcsok a továbbiakban már nem használhatók a rendszeren. Az Új, véletlen kód generálása művelet egyben Master beállításúvá teszi a panelt, ezzel lehetővé téve a kulcsok felprogramozását. # Írja be a 419-et. # Nyomja meg az billentyűt. # Nyomja meg újra az billentyűt a megerősítéshez, és az 1. Fázisba való visszalépéshez. # A billentyű megnyomását követően, rövid időn belül nyugtázó, hosszú, magas hangjelzés hallható. # A műveletből való, mentés nélküli kilépéshez nyomja meg az billentyűt, ezzel visszalépett az 1. Fázisba. Elektronikus kulcsok programozása (Memóriacím: 420) Ezen a memóriacímen programozhatók be egyesével az elektronikus kulcsok. Ehhez a rendszeren legalább egy, rendszerbe állított kulcsolvasónak kell működnie. # Írja be a 420-at. # Nyomja meg az billentyűt. # Adja meg egy érvényes (rendszerben lévő) kulcsolvasó sorszámát (1 16). # Nyomja meg az billentyűt. # Adja meg a programozni kívánt elektronikus kulcs sorszámát (1 128). # Nyomja meg az billentyűt. " Ha nem nyom meg egy számbillentyűt sem miután megadta a kulcsolvasó számát, és úgy nyomja meg az billentyűt, az elektronikus kulcs száma a panel memóriájában tárolt számnak fog megfelelni. 31 Programozás kezelőbillentyűzetről

A BENTEL SECURITY srl fenntartja a jogot a leírás előzetes értesítés nélküli változtatására!

A BENTEL SECURITY srl fenntartja a jogot a leírás előzetes értesítés nélküli változtatására! A BENTEL SECURITY srl fenntartja a jogot a leírás előzetes értesítés nélküli változtatására! via Florida Z. I. Valtesino 63013 GROTTAMMARE (AP) ITALY User Manual: Expandable multifunction control panel
