PNI House WiFi550. Használati útmutató

Átírás

1 PNI House WiFi550 Használati útmutató

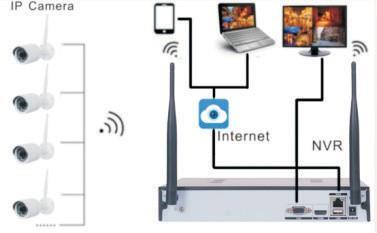

2 FONTOS BIZTONSÁGI UTASÍTÁSOK Ne telepítse a terméket nedves vagy poros környezetben. Telepítse az NVR készüléket megfelelően szellőztetett környezetbe Az NVR telepítése előtt ellenőrizze a tápforrást, és kerülje a a helytelen tápforrások okozta problémákat Telepítse az NVR készüléket egy lapos, vízszintes és stabil felületre. Az alaplapra lerakódott por nedvesedése rövidzárlatot okozhat. Tisztítsa meg portól az alaplapot, a csatlakozásokat és az NVR készülék burkolatát A lemerült elemeket cserélje ki azonos típusú elemekkel. Ne nyissa fel és ne próbálja megjavítani az elemeket. A megfigyelő berendezések esetében használja kizárólag a javasolt típusú merevlemezeket, így biztosítva a folytonos és stabil rögzítést. AZ NVR KÉSZÜLÉK TELEPÍTÉSE AZ IP KAMERÁK BEÁLLÍTÁSA Megfelelő beállítás Helytelen beállítás A wireless térerő kör alakú, az antenna a készülék közepén található. Az antenna körül a jel erősebb. A wireless térerő terjedésének függvényében helyezze az IP kamerát az NVR készülékkel párhuzamosan vagy függőlegesen, így biztosítva a térerő és a jelek stabilitását és a képek megfelelő minőségét. TELEPÍTÉSI UTASÍTÁSOK 1. A falba fúrjon legalább 30 mm mélységű furatokat. 2. Rögzítse a kamerát a falra. Használjon 3 darabi PA4 csavart. 3. Távolítsa el a csavart a tartóból és állítsa a kamerát megfelelő állásba. 4. Telepítse a merevlemezt az NVR készülékbe. Telepítés előtt kapcsolja ki a tápforrást. AZ NVR KÉSZÜLÉK HÁTSÓ PANELJÉNEK LEÍRÁSA á á á 2

3 MŰSZAKI JELLEMZŐK NVR Processzor Hi3520D Operációs rendszer: LINUX Rendszer Csatornakijelzés 1/4/9 Felbontás 1080P, 960P, 720P, 960H, D1, 360P, VGA Video bemenet 8 csatorna 2MP/1.3MP/1.0MP Mozgásérzékelés Támogat Rögzítés típusa Manuális, Programált, Riasztás, Mozgásérzékelés Rögzítés és lejátszás Lejátszás 4 darab 1.3MP csatorna Biztonsági mentés USB, külső merevlemez Video kimenet 1 x VGA, 1 x HDMI Ethernet 1 x RJ45 10/100mbps USB interfész 2/USB2.0 HDD SATA 1 x maxim 4TB Általános Tápforrás DC12V 2A Működési hőmérséklet -20 ~ +60 C Méretek 260 x 220 x 40 mm Súly 1150 g IP kamera pixel 1.0MP 1280 x 720 Érzékelő CMOS 1/4 Minimális fényerő Color 0.5Lux@F1.2; B/W 0.01Lux@F1.2 Elektromos zár NTSC: 1/30-1/10000s; PAL: 1/25-1/10000s Nappal/éjszaka üzemmód Infravörös vágás Keret/másodperc 50Hz 25FPS; 60Hz 30FPS Képbeállítások Fényerő, kontraszt, telitettség, vezérlés, diafragma, fehéregyensúly Riasztás Mozgásérzékelés, videojel hiány, csatlakozás hiány, IP konfliktus Protokoll TCP/IP, DHCP, HTTPS, NTP, DNS,RTP, RTSP Ethernet 1 x RJ45 10/100mbps Lencse Rögzített 3,6 mm Tápforrás DC 12V 1A Fogyasztás 6W Méretek 60 x 183 x 60 mm (tartóval) Súly 400 g Működési hőmérséklet -20 ~ +60 C 3

4 AZ NVR MENÜ MEGNYITÁSA HDMI vagy VGA kábellel csatlakoztassa az NVR készüléket egy kijelzőhöz. Azonosító adatok: Felhasználónév: Admin Jelszó: IP KAMERA HOZZÁADÁSA 1. Kattintson az egér jobb gombjával a fő képernyőre, jelölje ki a következőket: IP kamera - Hozzáadás - Egyeztetéskód Megjegyzés: Amennyiben csak egy kamerát óhajt párosítani, csatlakoztassa az IP kamerát és az NVR készüléket egy Ethernet kábellel. Amennyiben több kamerát óhajt párosítani csatlakoztassa a kamerákat az NVR készülékhez egy kapcsolóval. 2. A kamera és az NVR készülék szinkronizálásához kattintson az Egyeztetéskódlehetőségre. 3. A párosítást követően kattintson a Keresés, majd az Összes hozzáadása vagy a + ikonra és párosítsa csakis az óhajtott kamerákat. Megjegyzés: A PNI House WiFi550 készlethez tartozó kamerák párosítása alapértelmezett, hozzáadásuk nem szükséges. A kamerák által rögzített képeket a rendszer automatikusan kijelzi, az NVR egység és a kamerák csatlakoztatása után. További kamerák hozzáadásához kövesse az említett utasításokat. RÖGZÍTÉS ÉS LEJÁTSZÁS Megjegyzés: Rögzítéshez telepítsen egy merevlemezt az NVR készülékbe és állítsa azt olvasás-írás módba. Első használat előtt formázza a merevlemezt. A csomagolás a merevlemezt nem tartalmazza. 1. A fő képernyőn kattintson az egér jobb gombjával és jelölje ki ai Menü - Lemez opciót. 4

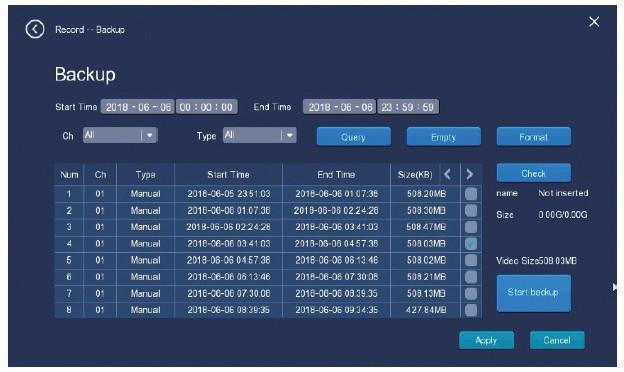

5 2. Rögzítés programozása A fő interfészen kattintson az egér jobb gombjával majd a: Menü - Rögzítés - Rögzítési idő elemek egyikére (Teljes nap / Nappal / Este / Testreszabott) - és kattintson az Alkalmazás lehetőségre. Megjegyzés: Az alapértelmezett beállítás 24 óra, manuális rögzítés. 3. Manuális rögzítés. A fő interfészen kattintson az egér jobb gombjával, majd - Manuális rögzítés. Jelölje ki a rögzítéshez használt csatornát (kattintson az Összes lehetőségre ha óhajtja kijelölni az összes csatornát), majd kattintson a Mentés lehetőségre. 4. Felvételek lejátszása. A fő interfészen kattintson az egér jobb gombjával, majd - Visszajátszás. Az interfész jobb oldalán jelölje ki a csatornát és a dátumot. A felvétel megtekintéséhez kattintson kétszer a dátumra. A visszajátszáshoz kattintson kétszer az Idővonal lehetőségre. 5. Biztonsági mentés (tartalék). Csatlakoztasson egy USB stick-et az NVR készülék hátoldalán lévő USB csatlakozóba. A fő interfészen kattintson az egér jobb gombjával, majd - Menü - Rögzítés - Biztonsági mentés. Jelölje ki a biztonsági mentésre használandó csatornát, az óhajtott rögzítések típusát (manuális rögzítések, riasztás, programozás) majd kattintson a Lekérdezés lehetőségre. Jelölje ki az óhajtott fájlokat és kattintson a Biztonsági mentés lehetőségre. Megjegyzés: Amennyiben a biztonsági mentéshez használandó fájl nem található, kattintson az Ürítés lehetőségre és ismételje meg a keresést. 5

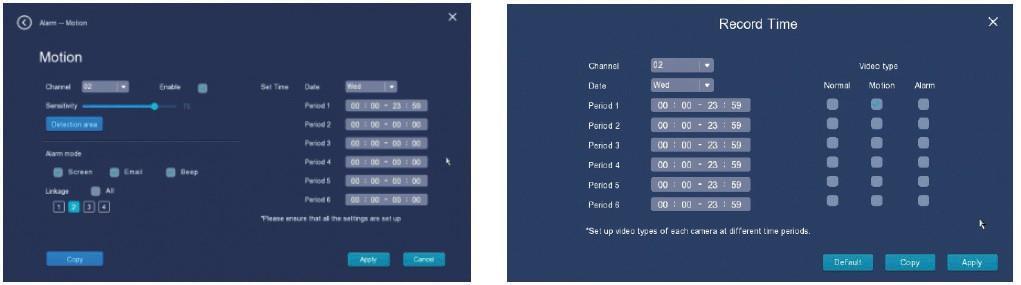

6 6. Rögzítés mozgásérzékeléskor. A fő interfészen kattintson az egér jobb gombjával, majd - Menü - Riasztás - Mozgásérzékelés Jelölje ki a csatornát, kattintson az Aktiválás lehetőségre, állítsa be az érzékenységet (Érzékenység), az aktív zónát (Felügyelt terület), az intervallumot és a riasztás módját (kijelző / / csengés), majd kattintson az Alkalmazás módra. Térjen vissza a Rögzítés - Rögzítés ideje - Testreszabás. interfészekre. Jelölje ki a rögzítés csatornáját és időtartamát, majd jelölje ki a Mozgás opciót és kattintson az Alkalmazás lehetőségre. INTERNETKAPCSOLAT A fő interfészen kattintson az egér jobb gombjával, majd - Vezetékes hálózat. Vagy a fő interfészen kattintson az egér jobb gombjával, majd - Menü - Hálózat - Vezetékes. Az NVR készülék kétféleképpen kapcsolható az internethez: manuálisan és automatikusan. Manuális csatlakoztatás: adja meg az IP címet, az alhálózatot, az átjárót és a DNS-t. Automatikus csatlakozás: jelölje ki a DHCP lehetőséget. A csatlakozási hálózat adatait a rendszer automatikusan átveszi. Amennyiben, nem ismeri a hálózat konfigurálási eljárását, javasoljuk a DHCP lehetőség használatát. 6

7 A BRIDGE (ISMÉTLÉS) FUNKCIÓ Használja ezt a funkciót az NVR wireless térerejének növelésére. Amennyiben az IP kamera egy távoli helyen található, csatlakoztassa azt egy másik IP kamerához, és azon keresztül az NVR készülékhez. 1. A fő interfészen kattintson az egér jobb gombjával, majd - Menü - Csatorna - Bridge. 2. Kattintson a + gombra és csatlakoztassa a 2 kamerát egymáshoz. 3. A kamerák kétféleképen csatlakoztathatók: egyenként: CH3 CH2 CH1 NVR közvetlenül az NVR készülékhez: CH7 NVR, CH8 NVR A csatlakozás létrehozása után kattintson a Mentés gombra Megjegyzés: A visszajátszáshoz használt kamerát telepítse egy nyílt területre, ahol megfelelő a térerő és ahol nincsenek akadályok. A visszajátszáshoz használt kamera törlése: Nyissa meg a fenti Lépcsőzetes interfészt, au ábrán kattintson a törlendő kamerára, majd jelölje ki a Törlés opciót és kattintson a Mentés gombra Az ábrából törölt kamerát a rendszer közvetlenül az NVR készülékhez, automatikusan 30 másodperc után. KÁBELES CSATLAKOZÁS Amennyiben az NVR készülék és a kamera közötti wireless csatlakozás kialakításakor nehézségekbe ütközik, 7

8 illetve amennyiben a térerő gyenge, használja a kábeles csatlakozást. 1. Az NVR készülék és a kamera közötti csatlakozás létrehozásának céljából használjon közvetlenül egy Ethernet kábelt vagy használjon egy kapcsolót. 2. A fő interfészen kattintson az egér jobb gombjával, majd az IP kamera lehetőségre, aztán a + ikonra,m majd a Keresés parancsra.. Jelölje ki az óhajtott IP címet, kattintson a beállítások ikonra, majd az IP módosítás lehetőségre. Törölje a kamerákat, melyeket nem óhajt csatlakoztatni, majd kattintson kétszer a párosítandó IP címre, a csatlakozás befejezésének céljából. 8

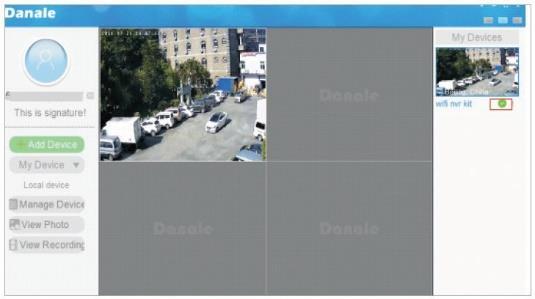

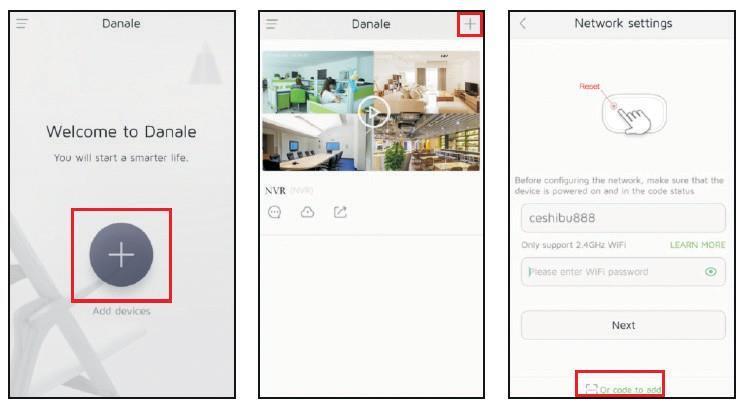

9 VEZÉRLÉS A DANALE ALKALMAZÁSON KERESZTÜL 1. Töltse le a Danale alkalmazást a célból nyissa meg az AppStore-t vagy a Google Áruházat, illetve szkennelje az alábbi kódokat: 2. Az alkalmazásban hozzon létre egy fiókot, illetve jelentkezzen be, amennyiben rendelkezik egy ilyen fiókkal. 3. Bizonyosodjon meg az NVR készülék internetkapcsolásáról, és hogy az NVR készülék IP címe helyes. 4. Csatlakoztassa az NVR készüléket kábelen keresztül a router-hez. 5. Az NVR készülék menüjében nyissa meg a Vezetékes hálózat opciót és kattintson a DHCP opcióra, az IP cím automatikus létrehozásának céljából, vagy adja meg a hálózati paramétereket manuálisan. 6. A P2P opció aktiválása. Nyissa meg az NVR készülék fő interfészét, majd nyissa meg a Menü - Hálózat - Mobil menüket.. Jelölje meg az Aktiválás opciót, kattintson a Frissítés opcióra, míg az állapot az Online értéket mutatja. Amennyiben, 5 perc eltelte után az állapot továbbra is Nem online, a hálózati paraméterek beállításakor hiba történt. Bizonyosodjon meg arról, hogy az NVR készülék internet csatlakozása aktív. 7. Készülék hozzáadása az alkalmazásban. Nyomja meg a + gombot. a. NVR készülék hozzáadása hálózati kereséssel Jelölje k,i a használandó wi-fi hálózatot. Adja meg a hálózat jelszavát. Az alkalmazás megkeresi a hálózathoz csatlakoztatott rendszereket. Megjegyzés: Bizonyosodjon meg arról, hogy a telefon és az NVR készülék ugyanahhoz a router-hez csatlakozott. 9
