1 NVR-7308P8-H2 NVR-7316P8-H2 NVR-7524P8-H4 Telepítői Segédlet

2 Köszönjük, hogy a Novus termékeket választotta! Megj.: A termékek teljes leírását, minősítését és a szükséges szoftvereket a következő weboldalon találja meg: Tartalomjegyzék 1. Rögzítő specifikáció HDD telepítés és első lépések Rögzítő beállítás Távoli elérés beállítás... 9 PC web böngészőn keresztüli elérés PC szoftveren keresztüli elérés Mobil telefonon keresztüli elérés Rögzítő specifikáció Rögzítő Típus Csatorna Szám Monitor Kimenet PoE Port Audió Be/ Ki Riasztás Be / Ki HDD Szám Kamera Felbontás Rögzítési FPS NVR-7308P8-H2 8 VGA/ HDMI 8 1 / 1 2 / 1 2 x 6TB 2592x1944 8x30 (5MPX) NVR-7316P8-H2 16 VGA/ HDMI 8 1 / 1 2 / 1 2 x 6TB 2592x x30 (5MPX) NVR-7524P8-H4 24 VGA/ HDMI 8 1 / 1 4 / 2 4 x 6TB 2592x x30 (5MPX) Megj.: Az NVR-7524P8-H4 rögzítő rackbe szerelhető. 2

2. HDD telepítés és első lépések Megj.: Kizárólag a gyártó által ajánlott HDD típusokat és méreteket használja. Más típusú HDD használata működési problémákat okozhat, ami nem garanciális.

A Western Digital Purple sorozata a leginkább ajánlott 24/7 rögzítésre. Megj.

3 2. HDD telepítés és első lépések Megj.: Kizárólag a gyártó által ajánlott HDD típusokat és méreteket használja. Más típusú HDD használata működési problémákat okozhat, ami nem garanciális. A kompatibilis HDD típusokról az adott rögzítőhöz tartozó letölthető anyagoknál talál információt a weboldalon. A Western Digital Purple sorozata a leginkább ajánlott 24/7 rögzítésre. Megj.: Az NVR-7308P8-H2 és NVR-7316P8-H2 rögzítők előlapjából kiálló fém fogantyút nem szabad kicsavarni, az arra szolgál, hogy segítségével a fedőlapot jobbra elcsúsztatva hozzá lehessen férni a merevlemezekhez. Az alapértelmezett adatok menübe lépéshez Felhasználó: root, Jelszó: pass Ettől függetlenül alapértelmezetten szabadon be lehet jelentkezni a rögzítőbe, felhasználó név és jelszó használata nélkül. Megj.: A jelszavakat soha ne hagyja alapbeállításon. A Rendszer Karbantartás / Felhasználó menüben kapcsolja ki a Szabad Bejelentkezés módot, és állítson be egy megfelelő biztonságú jelszót. A rögzítő konfigurálásában hasznos segítség az első indítás után megjelenő Beállítás Varázsló, ezzel lépésről lépésre konfigurálhatjuk rögzítőnket. 3

felvétel mennyi ideig kerüljön tárolásra. Megj.

4 A HDD-t beszerelés után mindig formázni kell a HDD Kezelés menüben: A HDD Kezelés menüben beállíthatja, hogy melyik kamera melyik HDD-re rögzüljön, továbbá, hogy melyik kamera felvétel mennyi ideig kerüljön tárolásra. Megj.: Egy HDD-re 12 kameránál nem ajánlott többet rögzíteni. Ha a menü angol, a Settings Management / General menüben állíthatja magyarra: 4

Ilyenkor egy Full HD (1920x1080) monitor használatával be kell állítani a megfelelő felbontást a rögzítőn a Beállítás Kezelés

5 Ha a monitoron nem jelenik meg a rögzítő menüje, előfordulhat, hogy a monitor felbontása kisebb, mint a rögzítőn beállított felbontás. Ilyenkor egy Full HD (1920x1080) monitor használatával be kell állítani a megfelelő felbontást a rögzítőn a Beállítás Kezelés / Általános / Felbontás menüben. Az első lépések közé tartozik a rögzítő dátum / idő beállítása, ezt a Beállítás Kezelés / Idő menüpont alatt hajthatja végre. Szükség esetén külső NTP szerver (akár NMS) is használható idő szinkronizáláshoz. 5

A beépített PoE portokra csatlakoztatott kamerák címzése és hozzáadása automatikus a rendszerhez, konfigurációt nem igényel.

6 3. Rögzítő beállítás Az IP rögzítőknél az egyik legfontosabb beállítás a rögzítő hálózati paramétereinek konfigurálása. Erre a Beállítás Kezelés / Hálózat / Hálózat menüben van lehetőség. A DHCP konfiguráció automatikus, kevesebb hálózati ismeretet igényel. A beépített PoE portokra csatlakoztatott kamerák címzése és hozzáadása automatikus a rendszerhez, konfigurációt nem igényel. A hálózaton levő többi kamera hozzáadására (automatikus keresés) az IP Kamera Kezelés menüben van lehetőség: Megj.: A Novus IP kamerák alapértelmezett felhasználóneve: root, jelszava: pass A Novus IP kamerák alapértelmezetten IP címe , IP cím konfiguráció az NMS IP Tool szoftverrel (más tartományban is, egy vagy több kamera egyszerre). 6

: Ajánlott minimum bitráta a felbontásnak megfelelően: 1MPX és 2MPX = 2Mbps, 3MPX = 3Mbps, 4MPX = 4Mbps, 6MPX =

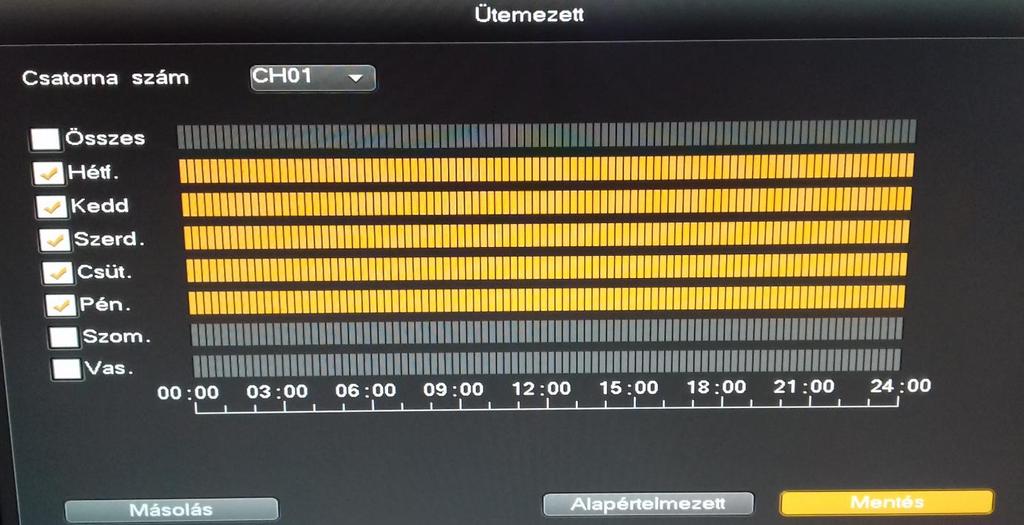

7 A Rögzítés / Rögzítés Paraméter menüben konfigurálhatjuk az egyes IP csatornák rögzítési (Fő Stream) és megjelenítési (Másodlagos Stream) paramétereit: Megj.: Ajánlott minimum bitráta a felbontásnak megfelelően: 1MPX és 2MPX = 2Mbps, 3MPX = 3Mbps, 4MPX = 4Mbps, 6MPX = 6Mbps. Tárhely kalkuláció ökölszabály: 2Mbps bitráta = 20 GB / nap / kamera. Ugyanebben a menüben állítható be csatornánként az Ütemező által vezérelt folyamatos rögzítés időpontja. 7

kimenet aktiválása. Megj.: A Folyamatos Riasztás opció minden csatornán legyen bekapcsolva.

8 A mozgás érzékelés alapú rögzítés beállítása a Riasztás / Mozgás menüben lehetséges. Itt konfigurálható a kamera mozgás érzékelési terület is, továbbá beállítható, hogy melyik csatornán induljon a rögzítés és a relé kimenet aktiválása. Megj.: A Folyamatos Riasztás opció minden csatornán legyen bekapcsolva. A Riasztás / Riasztás Kimenet menüben állítható be az ütemező a riasztás relé kimenet vezérléséhez. Itt tiltható le vagy kapcsolható be az Audió és a Zümmer általi hangjelzés mozgás érzékelés vagy egyéb riasztás esetén. 8

4. Távoli elérés beállítás Ha az eszközünk rajta van a LAN hálózaton (DHCP vagy fix IP), akkor a távoli elérés legnehezebb lépésén már túl is vagyunk.

9 4. Távoli elérés beállítás Ha az eszközünk rajta van a LAN hálózaton (DHCP vagy fix IP), akkor a távoli elérés legnehezebb lépésén már túl is vagyunk. A rögzítőbe épített P2P eléréssel (QR kód / sorozatszám alapján) a rögzítőnket egyszerűen elérjük (fix IP cím, dinamikus domain szolgáltatás és router konfiguráció nélkül). A rögzítő eléréshez szükséges Sorozat Szám vagy a QR kód beolvasásával, vagy manuálisan adható meg az egyes alkalmazásokban. A lenti menü megjelenítéséhez kattintson a menüsor végén látható QR kód gombra, vagy lépjen be a Beállítás Kezelés / Hálózat / Felhő Szolgáltatás menüpontba. Megj.: A jobb oldali QR kód használható távoli eléréshez. Megj.: Sávszélesség kalkuláció ökölszabálya: 1MPX / 2MPX elsődleges stream = minimum 2Mbps / kamera, 3MPX elsődleges stream = 3Mbps / kamera, 4MPX elsődleges stream = 4Mbps / kamera, 5MPX elsődleges stream = 5Mbps / kamera, 6MPX elsődleges stream = 6Mbps / kamera. Másodlagos stream = 0.5Mbps / kamera. Elsődleges stream használatánál általában egy kamerás teljes képernyős nézetben vagyunk, így jellemzően csak egy kamerával kell kalkulálni. Sávszélesség ellenőrzés ügyfél oldalon: 9

PC web böngészőn keresztüli elérés IP cím alapján: Szinte teljeskörű

Stream választás (Network Bitrate és Record Bitrate) az alkalmazáson belül

A Video View ikonra kell kattintani, meg kell adni a távoli eléréshez

10 PC web böngészőn keresztüli elérés IP cím alapján: Szinte teljeskörű rendszer konfiguráció, visszajátszás is lehetséges. Stream választás (Network Bitrate és Record Bitrate) az alkalmazáson belül történik. QR kód alapján: weboldalon. A Video View ikonra kell kattintani, meg kell adni a távoli eléréshez szükséges sorozatszámot, és rögzítő bejelentkezési adatokat (felhasználó név és jelszó). Másodlagos stream alapú élőkép megjelenítés. 10

Megj.: A web böngészőn keresztüli QR kód alapú elérés működéséhez telepíteni kell a www.ivview.com weboldalról letölthető Ivview Client alkalmazást. Megj.

Bármilyen probléma esetén az IE böngésző beállításaiban ellenőrizze: Internet Beállítások / Biztonság / Egyéni szint (Active X beállítások engedélyezése).

11 Megj.: A web böngészőn keresztüli QR kód alapú elérés működéséhez telepíteni kell a weboldalról letölthető Ivview Client alkalmazást. Megj.: A web böngészőn keresztüli hozzáféréshez csak Internet Exporer böngésző ajánlott. Bármilyen probléma esetén az IE böngésző beállításaiban ellenőrizze: Internet Beállítások / Biztonság / Egyéni szint (Active X beállítások engedélyezése). Ablak megnyitása Kompatiblitási nézetben, hozzáadása megbízható webhelyekhez. Esetenként Windows tűzfal kikapcsolása, konfigurálása. PC szoftveren keresztüli elérés Telepíteni kell a weboldalról letölthető Client APP alkalmazást. Visszajátszás is lehet. Stream választás (Network / Record Bitrate) alkalmazásban. Device SN Login ajánlott 11

12 Mobil telefonon keresztüli elérés A mobil telefonon keresztüli elérésre az NVR 7000 Viewer alkalmazás használható, Android (Google Play) és iphone (AppStore) mobil telefonokon, IP cím (LAN), QR kód (Scan) és Sorozatszám (S/N) alapján egyaránt működik. Quick Look ajánlott High Quality : Megjelenítési stream beállítása Megj.: A visszajátszás az elsődleges stream miatt mindig nagyobb sávszélességet igényel, ezért sok esetben lassabb lehet. 12
