1 Ez a termék a bármely mai ismert web böngészővel (pl. Internet Explorer 6 vagy Netscape Navigator 6.2.3) beállítható. Kezdő lépések Ellenőrizze a csomag tartalmát DI-824VUP+ 2.4GHz Vezeték nélküli VPN Router és Nyomtató Szerver 1. Köszönjük, hogy ezt a routert választotta a nagy sebességű Internet számítógépek közti megosztására. A nagy sebességű Internet hozzáférés megosztásához rendelkeznie kell vagy egy Ethernet-alapú kábel vagy DSL modemmel és egy érvényes Internet előfizetéssel valamely Internet-szolgáltatónál. 2. DI-824VUP+ Vezeték nélküli VPN Router konfigurálására legjobb az a számítógép, amelyhez a modem is kapcsolódik. A DI-824VUP+ DHCP szerverként működik, és kiosztja az összes szükséges IP-cím információt a hálózat számára. A hálózati adapterek részére történő automatikus IP-cím kiosztásról bővebben is olvashat ennek a Gyors Telepítési Segédletnek a végén illetve a CD-ROM-on található használati útmutatóban. DI-824VUP+ 2.4GHz Vezeték nélküli VPN Router és Nyomtató Szerver CD-ROM (amely tartalmazza a használati útmutatót és a garanciát)warranty) Ethernet kábel (CAT5 UTP/Egyenes állású) 5V Váltóáram-adapter Amennyiben a fenti elemek bármelyike hiányzik, kérjük, keresse fel értékesítőjét. Eltérő hálózati feszültségű áramforrás használata károsíthatja a készüléket és érvényteleníti a garanciát D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective holders. Software and specifications subject to change without notice. DI-824VUP

2 A DI-824VUP+ Vezeték nélküli VPN Router csatlakoztatása a hálózathoz A. Elsőként csatlakoztassa az áramadaptert a DI-824VUP+ hátsó paneljén található bemenetre, majd az adapter másik végét dugja be a fali csatlakozóba vagy elosztóba. A Power (Bekapcsolás) LED kigyulladása jelzi a megfelelő működést. (A ábra) (Fig. A) B. 1. Kapcsolja ki a kábel vagy DSL modemet; néhány készülék nem rendelkezik ki-/bekapcsoló gombbal, így ki kell húzni az elektromos hálózatból, majd a DI-824VUP+-et újra csatlakoztatni úgy, hogy a kábel/dsl modem kikapcsolt állapotban marad. (B ábra) 2. Kábel / DSL modem (Kikapcsolva) DI-824VUP+ (Bekapcsolva) Csatlakoztasson egy Ethernet kábelt a kábel/dsl modem megfelelő bemenetére. Miután az Ethernet kábelt rögzítette, helyezze üzembe a kábel/dsl modemet a készülék bekapcsolásával vagy az áramadapter csatlakoztatásával. 3. Kábel / DSL modem (Bekapcsolva) DI-824VUP+ (Bekapcsolva) Az Ethernet kábel egyik végét csatlakoztassa a DI-824VUP+ hátsó paneljén található WAN portra. A WAN LED-jének kigyulladása jelzi a megfelelő kapcsolatot. Ha a WAN LED nem gyullad ki, lépjen vissza a B1 lépéshez és ismételje meg a folyamatot. (C ábra) 2 (Fig. B)

3 Folytatás... (Fig. C) C. Csatlakoztasson egy Ethernet kábelt a DI-824VUP+ hátsó paneljén található LAN port 1-re, majd a kábel másik végét a DI-824VUP+ konfigurálására használni kívánt számítógép hálózati adapterének szabad Ethernet portjára. A LAN Port 1 LED-jének kigyulladása jelzi a megfelelő kapcsolatot. (Megjegyzés: A DI-824VUP+ LAN portjai Auto-MDI/MDIX-ek. Ennek köszönhetően mind egyenes, mind keresztirányú Ethernet kábelt használhat a LAN porthoz történő csatlakozásra.) (C ábra) D. COM port a betárcsázásos Internet kapcsolathoz (opcionális). (D ábra) 3 (Fig. D)

4 Folytatás... E. A DI-824VUP+-hoz minden g vezeték nélküli adapterrel rendelkező számítógép képes csatlakozni. A DWL-G650+ Vezeték nélküli Cardbus Adapter és a DWL-G520+ Vezeték nélküli PCI Adapter alapbeállításainak köszönhetően a bekapcsolást követően azonnal kapcsolódnak a roterhez. F. Ide csatlakoztathatja párhuzamos vagy USB nyomtatóját. E. Antenna Vezeték nélküli kapcsolódáshoz g adapterekkel. C. LAN PORTOK Ezekre csatlakoznak az Ethernet képes számítógépekből érkező Ethernet kábelek. B. WAN PORT Erre csatlakozik a kábel vagy DSL modemből érkező Ethernet kábel. A. Az Áramadapter bemenete. D. COM port a külső betárcsázásos modemhez kapcsolódáshoz. F. Párhuzamos és USB Nyomtató port nyomtató csatlakoztatására. Visszaállítás gomb - a gomb benyomása visszaállítja a router gyári alapbeállításait. A DI-824VUP+ LAN portjai Auto-MDI/MDIX-ek. Ennek köszönhetően mind egyenes, mind keresztirányú Ethernet kábelt használhat a LAN porthoz történő csatlakozásra. Indítsa újra a számítógépet 4

5 További számítógépek csatlakoztatása a DI-824VUP+ 2,4GHz Vezeték nélküli VPN Routerhez További Ethernet kábelek (CAT5 UTP) segítségével Ethernet képes számítógépeit csatlakoztathatja a DI-824VUP+ hátsó paneljén még szabad Ethernet LAN portokra. Állapot LED folyamatosan villogó fény jelzi, hogy a DI-824VUP+ megfelelően működik. WAN LED villogó fény jelzi a kapcsolatot a WAN porton. Ez a LED villog adatforgalom esetén. USB és LPT LED-ek folyamatos fény jelzi a megfelelő kapcsolatot a nyomtatóval. COM LED folyamatos fény jelzi a megfelelő kapcsolatot a betárcsázásos modemmel. ÁramLED folyamatos fény jelzi a megfelelő kapcsolatot az áramforrással. WLAN LED folyamatosan villogó fény jelzi, hogy a DI-824VUP+ megfelelően működik. Helyi hálózat LED-ek a porthoz tartozó LED folyamatos fénye jelzi a kapcsolatot Ethernet képes számítógépekkel az 1-4 portokon. Ez a LED villog adatforgalom esetén. 5

6 Ha követte a Gyors Telepítési Útmutató lépéseit, hálózata a következőhöz hasonlóan néz ki: A Beállítás varázsló használata Nyisson meg egy web böngészőt, és gépelje be a URL címet, majd nyomja meg az Enter vagy a Return gombot. A bejelentkezési ablak jelenik meg. Billentyűzze be az admin szót a Felhasználónévhez, és hagyja üresen a Jelszó mezőt. z OK gombra 6

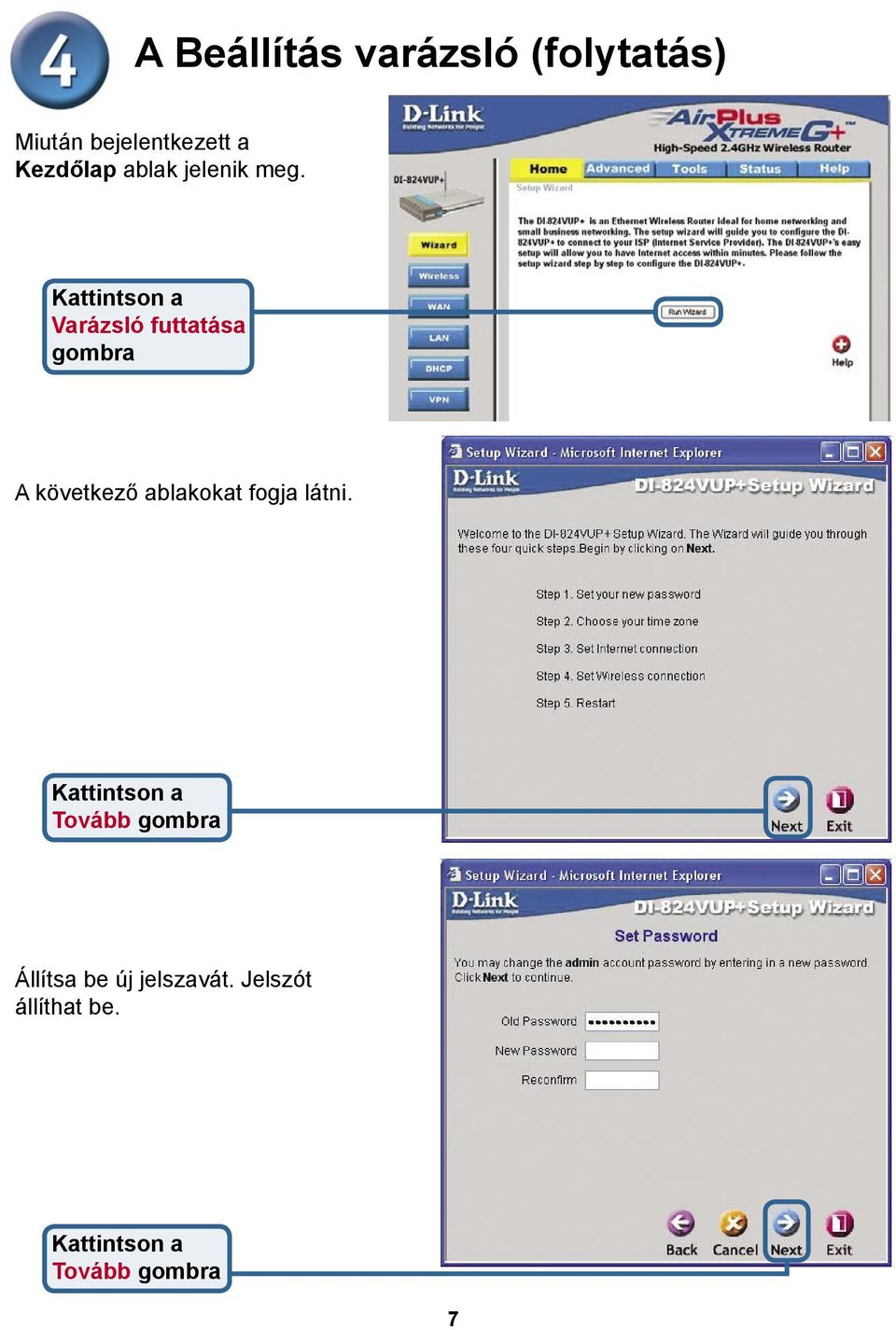

7 A Beállítás varázsló (folytatás) Miután bejelentkezett a Kezdőlap ablak jelenik meg. Varázsló futtatása gombra A következő ablakokat fogja látni. Állítsa be új jelszavát. Jelszót állíthat be. 7

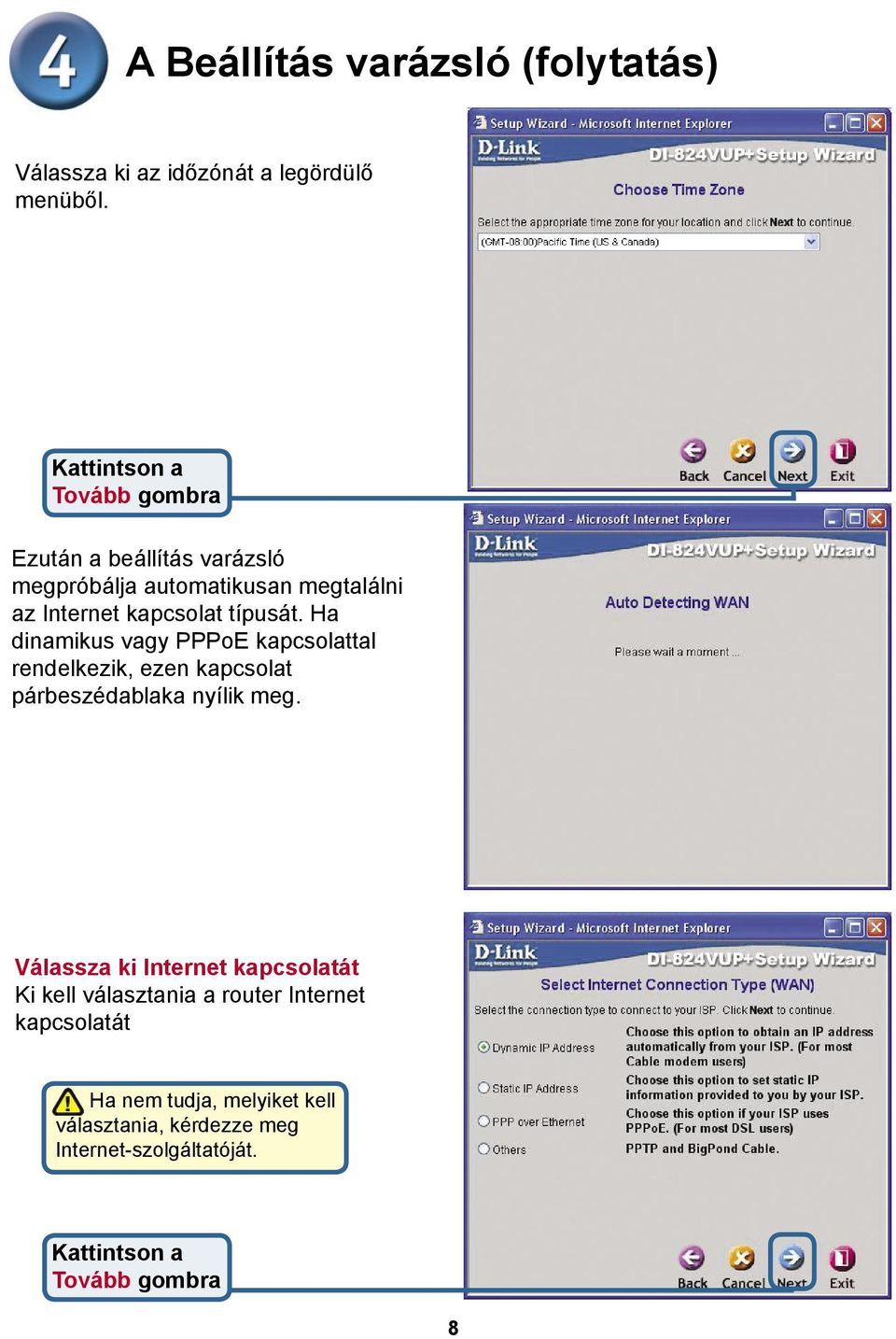

8 A Beállítás varázsló (folytatás) Válassza ki az időzónát a legördülő menüből. Ezután a beállítás varázsló megpróbálja automatikusan megtalálni az Internet kapcsolat típusát. Ha dinamikus vagy PPPoE kapcsolattal rendelkezik, ezen kapcsolat párbeszédablaka nyílik meg. Válassza ki Internet kapcsolatát Ki kell választania a router Internet kapcsolatát Ha nem tudja, melyiket kell választania, kérdezze meg Internet-szolgáltatóját. 8

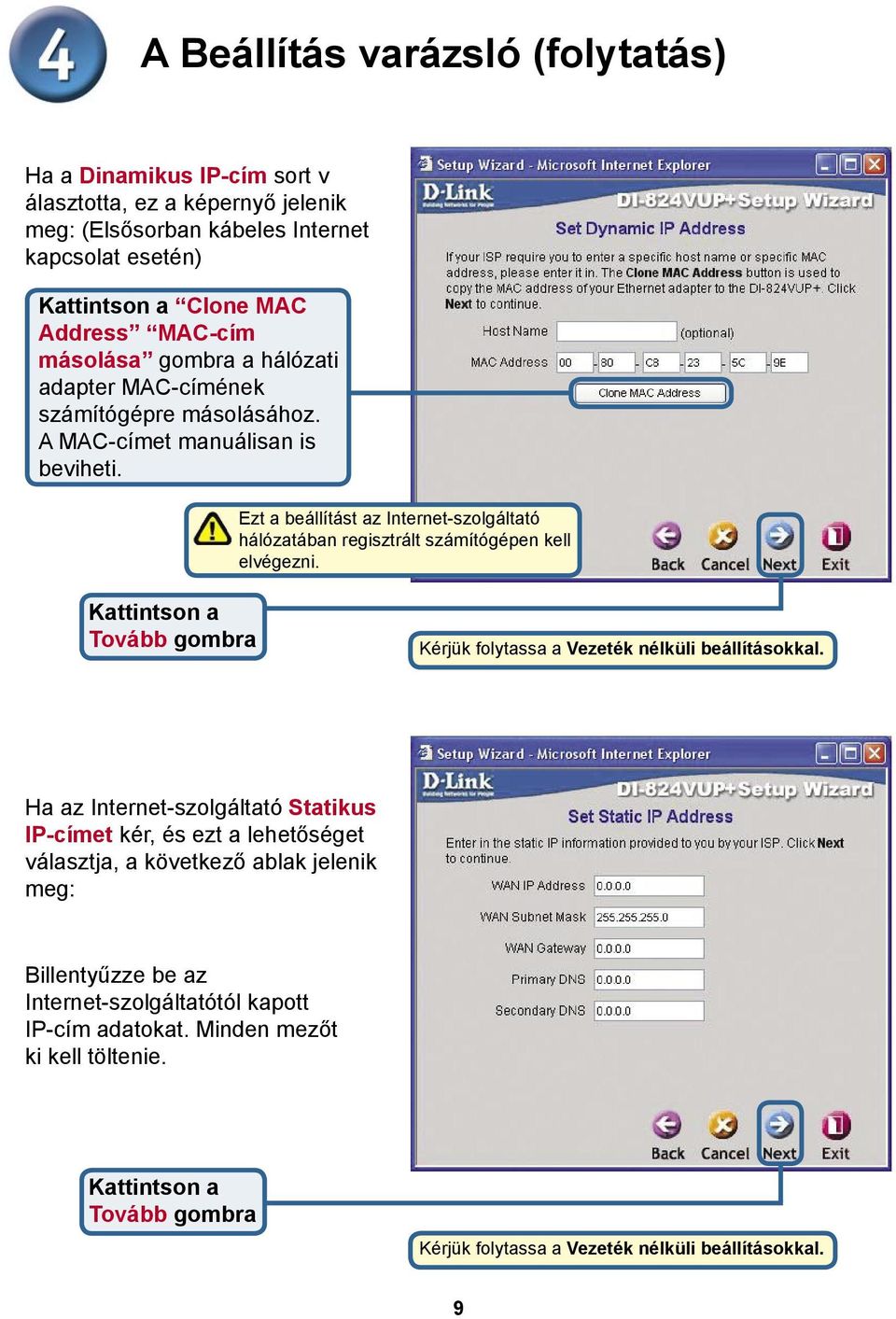

9 A Beállítás varázsló (folytatás) Ha a Dinamikus IP-cím sort v álasztotta, ez a képernyő jelenik meg: (Elsősorban kábeles Internet kapcsolat esetén) Clone MAC Address MAC-cím másolása gombra a hálózati adapter MAC-címének számítógépre másolásához. A MAC-címet manuálisan is beviheti. Ezt a beállítást az Internet-szolgáltató hálózatában regisztrált számítógépen kell elvégezni. Kérjük folytassa a Vezeték nélküli beállításokkal. Ha az Internet-szolgáltató Statikus IP-címet kér, és ezt a lehetőséget választja, a következő ablak jelenik meg: Billentyűzze be az Internet-szolgáltatótól kapott IP-cím adatokat. Minden mezőt ki kell töltenie. Kérjük folytassa a Vezeték nélküli beállításokkal. 9

10 A Beállítás varázsló (folytatás) Ha Internet-szolgáltatója PPPoE-t használ, és ezt a lehetőséget választotta, a következő ablak jelenik meg: (Elsősorban DSL Internet szolgáltatásoknál.) Ellenőrizze, hogy eltávolított minden korábban telepített PPPoE kliens szoftvert a számítógépekről. Billentyűzze be az Internet-szolgáltatótól kapott felhasználónevet és jelszót. Vezeték nélküli beállítások A g vezeték nélküli hálózatok vezeték nélküli alapbeállításai a következők: SSID = alap Csatorna = 6 Ezeket a beállításokat megváltoztathatja egy meglévő vezeték nélküli hálózatra kapcsolódáshoz. Amennyiben meg szeretné változtatni a g hálózat biztonsági beállításait, a DI-824VUP+ a titkosítás három szintjére képes: 64, 128 vagy 256 bites lehet. Alapbeállításként a titkosítás ki van kapcsolva. Megváltoztathatja a biztonsági beállításokat a biztonságosabb vezeték nélküli kommunikáció érdekében. 10

11 A beállítás kész! Újraindítás gombra Tesztelje az Internet-kapcsolatot Visszatért a Kezdőlap ablakhoz. z Kilép gombra Ezután indítsa újra a web böngészőt (pl. Internet Explorer vagy Netscape Navigator) és látogasson el kedvenc honlapjára az Internet kapcsolat teszteléséhez. További beállításokat és információkat olvashat a webes menedzsment interfész Haladó, Eszközök, és Állapot ablakaiban illetve a CD-n található használati útmutatóban. 11

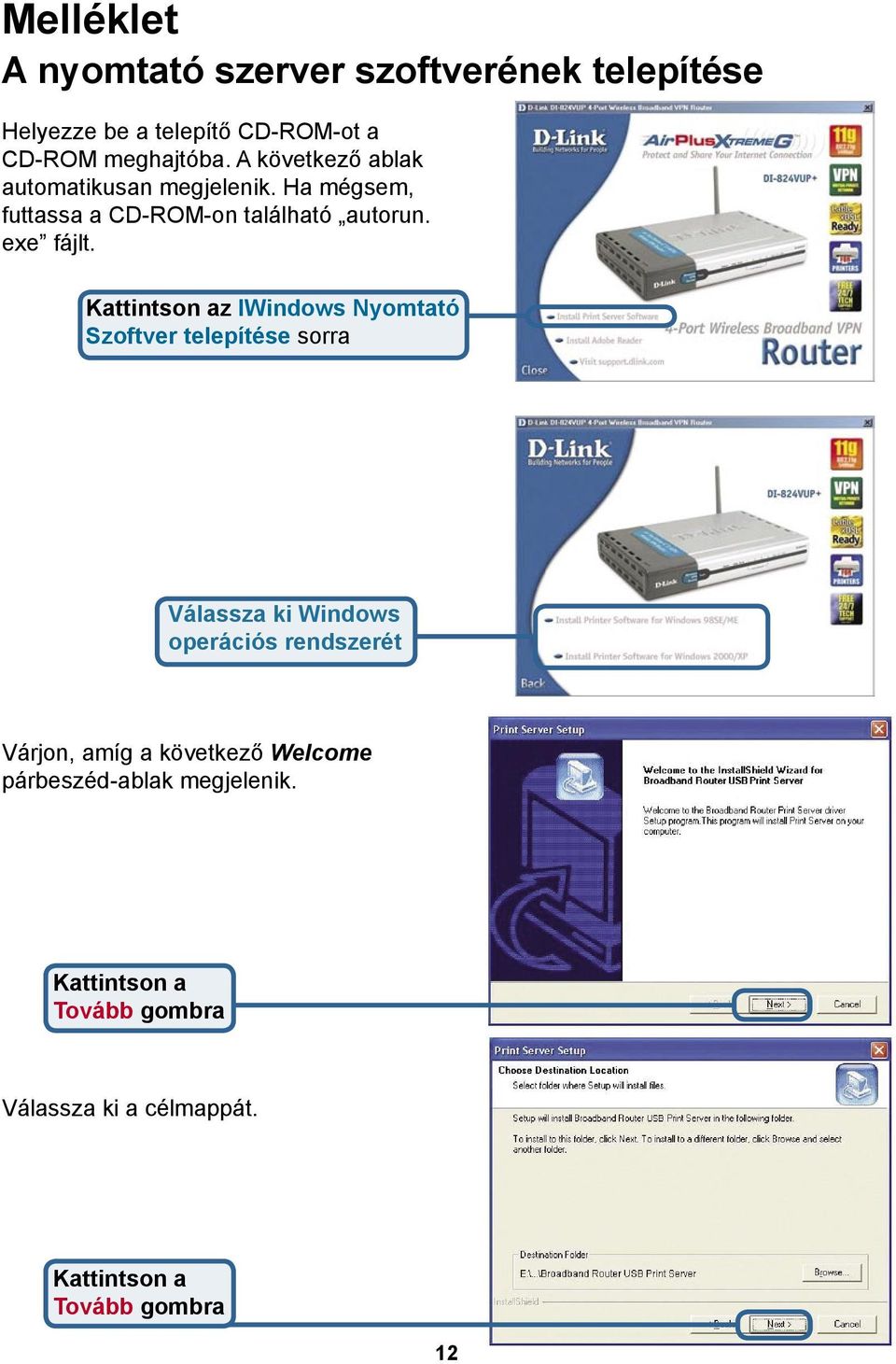

12 Melléklet A nyomtató szerver szoftverének telepítése Helyezze be a telepítő CD-ROM-ot a CD-ROM meghajtóba. A következő ablak automatikusan megjelenik. Ha mégsem, futtassa a CD-ROM-on található autorun. exe fájlt. z IWindows Nyomtató Szoftver telepítése sorra Válassza ki Windows operációs rendszerét Várjon, amíg a következő Welcome párbeszéd-ablak megjelenik. Válassza ki a célmappát. 12

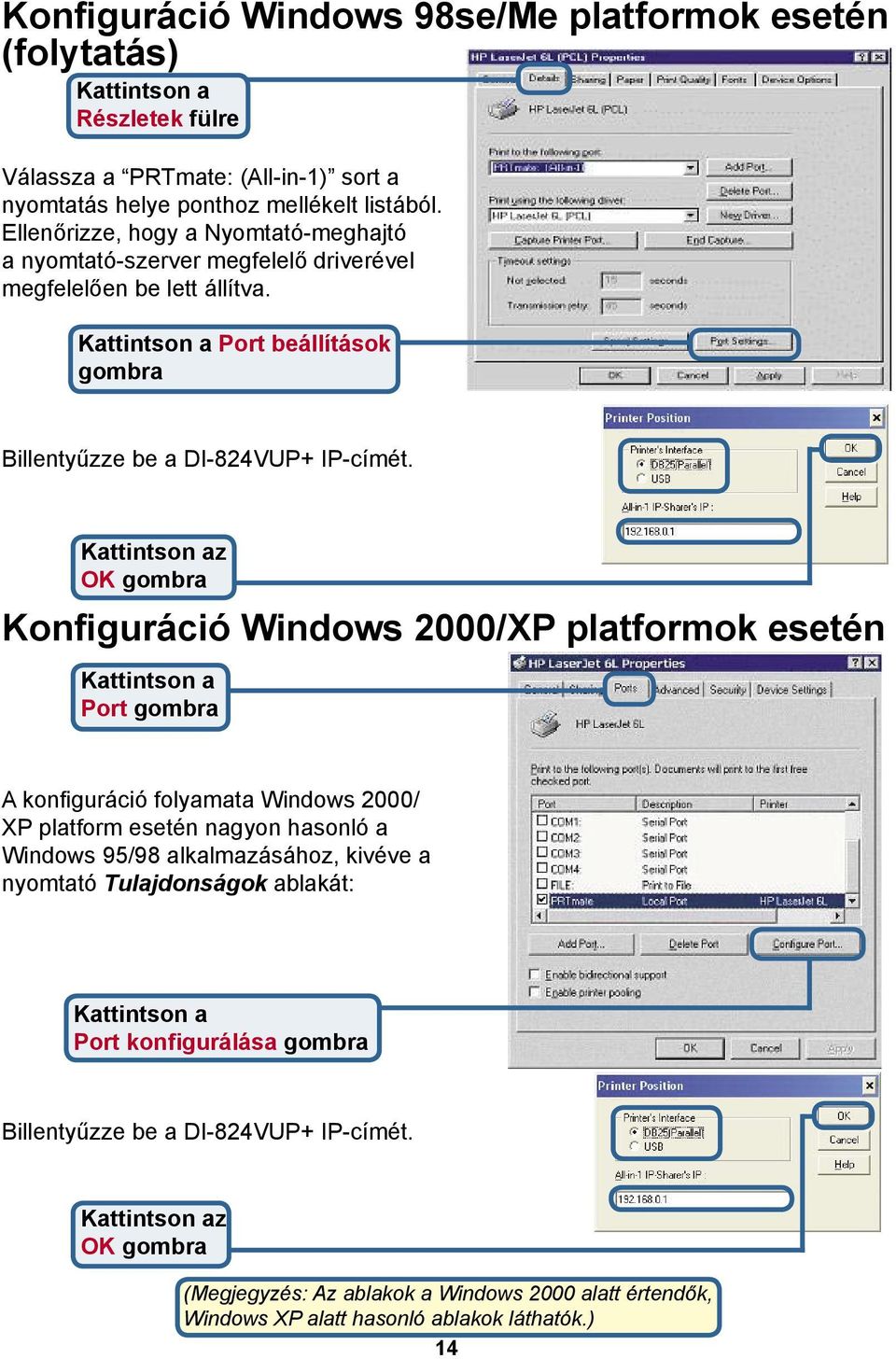

13 A nyomtató szerver szoftverének telepítése (folytatás) Ezután a telepítő program elkezdi a programok telepítését a célmappába. When the following window is displayed. Befejezés gombra z OK gombra A számítógép újraindítását követően a szoftver telepítése befejeződik. Konfiguráció Windows 98se/Me platformok esetén Miután végzett a szoftver telepítésével, a DI-824VUP+-nak köszönhetően a számítógép képes hálózati nyomtatót kezelni. Az egyszerűség kedvéért a DI-824VUP+ nyomtató portjára csatlakoztatott nyomtatót nyomtató-szervernek nevezzük. Windows 95/98 platform esetén nyissa meg a Nyomtatók ablakot a Sajátgép menüben. Ezután beállíthatja a DI-824VUP+ nyomtató-szerverét: Keresse meg a nyomtató-szerver ikonját, pl. a HP LaserJet 6L-t. Jobb gombbal kattintson az ikonra, majd válassza a Tulajdonságokat. A következő ablak jelenik meg: 13

14 Konfiguráció Windows 98se/Me platformok esetén (folytatás) Részletek fülre Válassza a PRTmate: (All-in-1) sort a nyomtatás helye ponthoz mellékelt listából. Ellenőrizze, hogy a Nyomtató-meghajtó a nyomtató-szerver megfelelő driverével megfelelően be lett állítva. Port beállítások gombra Billentyűzze be a DI-824VUP+ IP-címét. z OK gombra Konfiguráció Windows 2000/XP platformok esetén Port gombra A konfiguráció folyamata Windows 2000/ XP platform esetén nagyon hasonló a Windows 95/98 alkalmazásához, kivéve a nyomtató Tulajdonságok ablakát: Port konfigurálása gombra Billentyűzze be a DI-824VUP+ IP-címét. z OK gombra (Megjegyzés: Az ablakok a Windows 2000 alatt értendők, Windows XP alatt hasonló ablakok láthatók.) 14

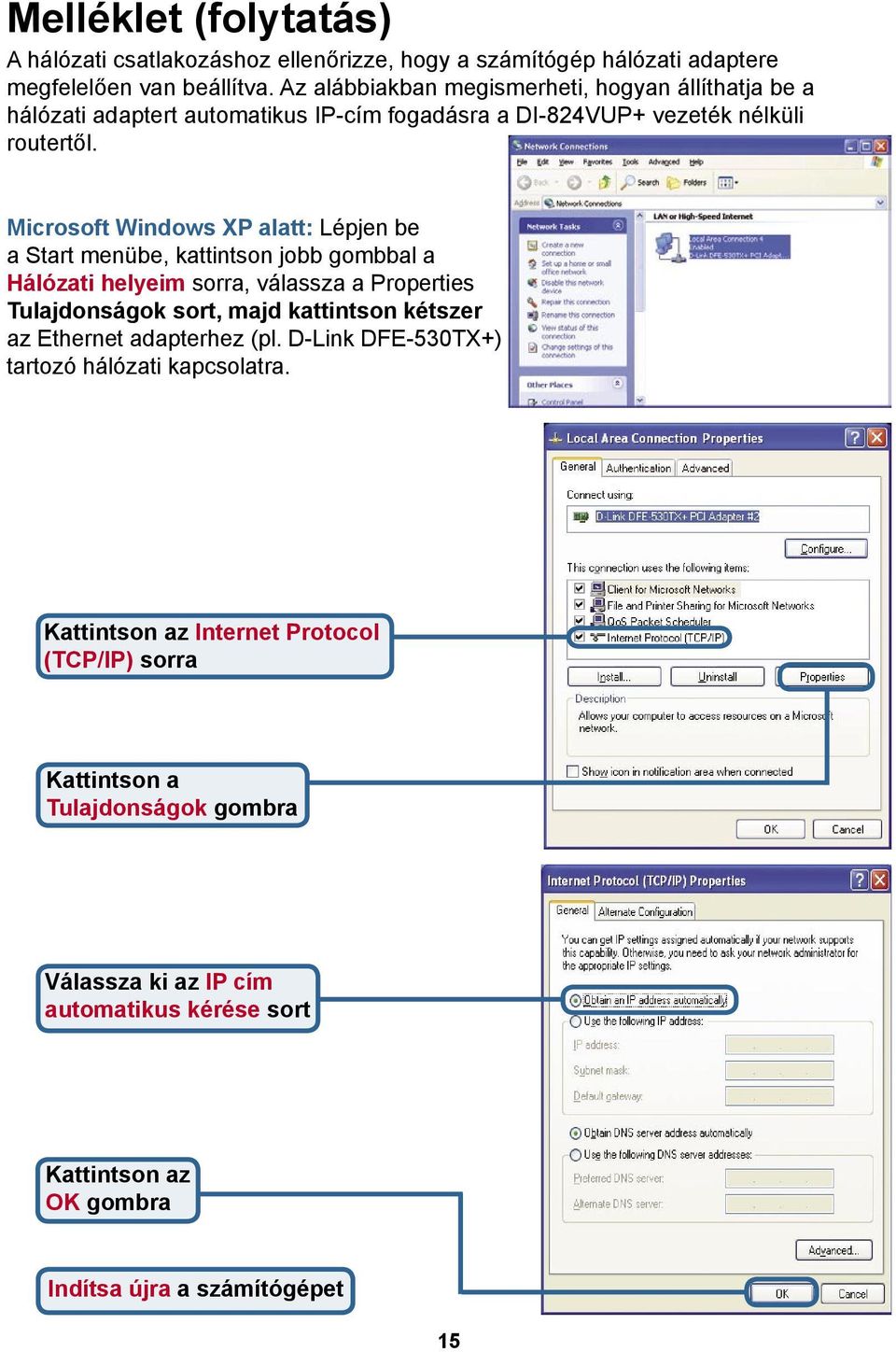

15 Melléklet (folytatás) A hálózati csatlakozáshoz ellenőrizze, hogy a számítógép hálózati adaptere megfelelően van beállítva. Az alábbiakban megismerheti, hogyan állíthatja be a hálózati adaptert automatikus IP-cím fogadásra a DI-824VUP+ vezeték nélküli routertől. Microsoft Windows XP alatt: Lépjen be a Start menübe, kattintson jobb gombbal a Hálózati helyeim sorra, válassza a Properties Tulajdonságok sort, majd kattintson kétszer az Ethernet adapterhez (pl. D-Link DFE-530TX+) tartozó hálózati kapcsolatra. z Internet Protocol (TCP/IP) sorra Tulajdonságok gombra Válassza ki az IP cím automatikus kérése sort z OK gombra Indítsa újra a számítógépet 15
