1 Disk Station DS209, DS209+II Gyors telepítési útmutató Dokument-azonosító: Synology_QIG_2BayCL_

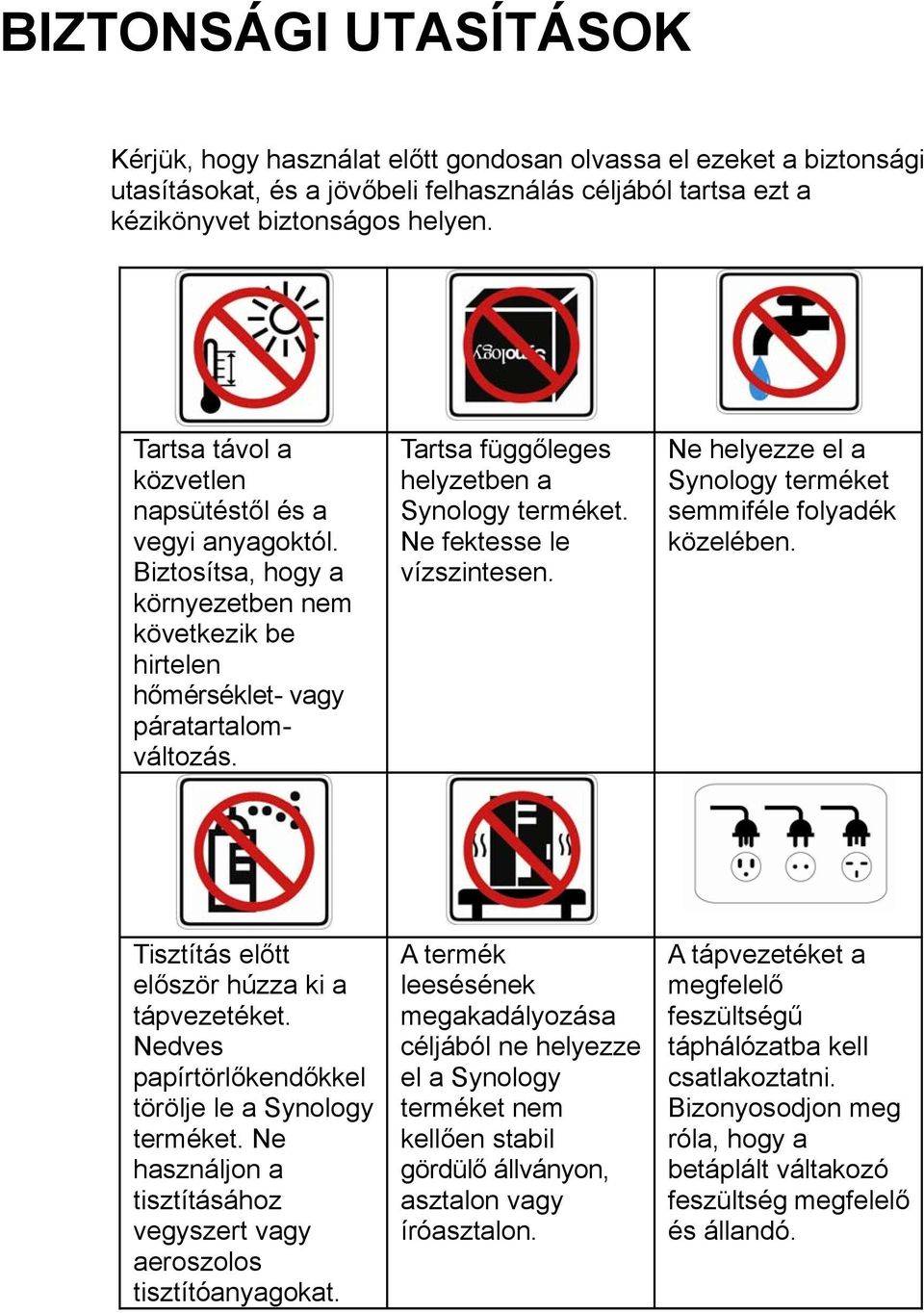

2 BIZTONSÁGI UTASÍTÁSOK Kérjük, hogy használat előtt gondosan olvassa el ezeket a biztonsági utasításokat, és a jövőbeli felhasználás céljából tartsa ezt a kézikönyvet biztonságos helyen. Tartsa távol a közvetlen napsütéstől és a vegyi anyagoktól. Biztosítsa, hogy a környezetben nem következik be hirtelen hőmérséklet- vagy páratartalomváltozás. Tartsa függőleges helyzetben a Synology terméket. Ne fektesse le vízszintesen. Ne helyezze el a Synology terméket semmiféle folyadék közelében. Tisztítás előtt először húzza ki a tápvezetéket. Nedves papírtörlőkendőkkel törölje le a Synology terméket. Ne használjon a tisztításához vegyszert vagy aeroszolos tisztítóanyagokat. A termék leesésének megakadályozása céljából ne helyezze el a Synology terméket nem kellően stabil gördülő állványon, asztalon vagy íróasztalon. A tápvezetéket a megfelelő feszültségű táphálózatba kell csatlakoztatni. Bizonyosodjon meg róla, hogy a betáplált váltakozó feszültség megfelelő és állandó.

3 A CSOMAG TARTALMA Kezdés előtt kérjük, hogy ellenőrizze a csomag tartalmát, hogy biztosan megkapta-e az alábbi tételeket. Fő egység X 1 Telepítő CD AC tápadapter 2M RJ-45 LAN kábel Szerelőkészlet AC tápvezeték Csavarok a merevlemez rögzítéséhez X 10 (2 tartalék) Csavarok a Synology ház rögzítéséhez X 2 (1 tartalék)

4 A MEREVLEMEZEK TELEPÍTÉSE A Disk Station telepítéséhez legalább egy 3,5 -os vagy 2,5"-os SATA merevlemez szükséges. Részletekért nézze meg a következő lépéseket: Figyelmeztetés! Ha a telepítéshez adatokat tartalmazó merevlemezt használ, a rendszer megformázza a merevlemezt, és egyes esetekben az összes adatot törli. Kérjük, hogy készítsen biztonsági mentést az adatairól, ha azokra szüksége van a jövőben. 1. Helyezze a Disk Station-t vízszintesen egy íróasztalra. A hátsó panel nézzen ön felé. 2. A felnyitáshoz nyomja előre a felső borítást. Emelje fel és tegye félre a felső borítást.

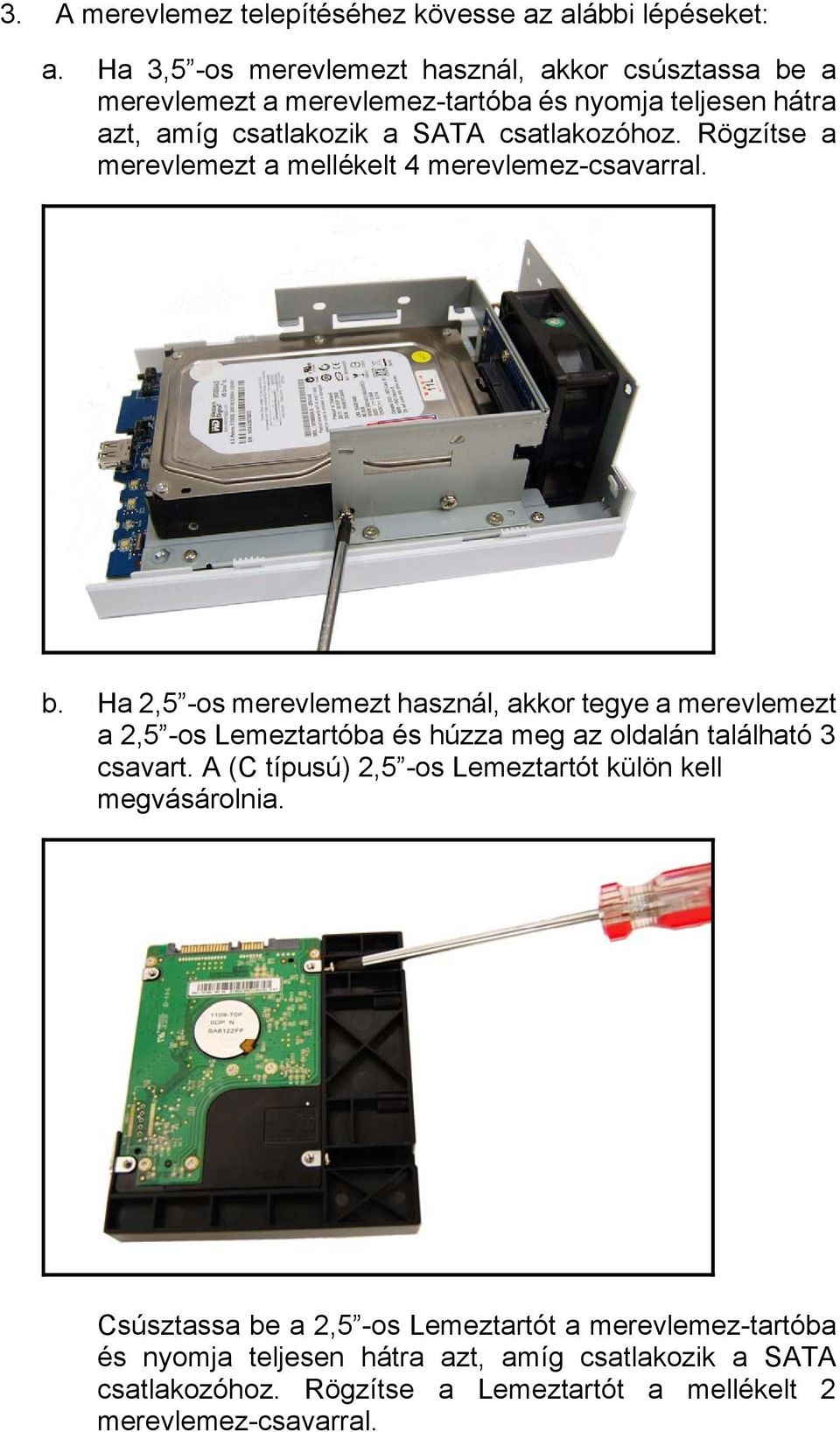

5 3. A merevlemez telepítéséhez kövesse az alábbi lépéseket: a. Ha 3,5 -os merevlemezt használ, akkor csúsztassa be a merevlemezt a merevlemez-tartóba és nyomja teljesen hátra azt, amíg csatlakozik a SATA csatlakozóhoz. Rögzítse a merevlemezt a mellékelt 4 merevlemez-csavarral. b. Ha 2,5 -os merevlemezt használ, akkor tegye a merevlemezt a 2,5 -os Lemeztartóba és húzza meg az oldalán található 3 csavart. A (C típusú) 2,5 -os Lemeztartót külön kell megvásárolnia. Csúsztassa be a 2,5 -os Lemeztartót a merevlemez-tartóba és nyomja teljesen hátra azt, amíg csatlakozik a SATA csatlakozóhoz. Rögzítse a Lemeztartót a mellékelt 2 merevlemez-csavarral.

6 4. A második merevlemez telepítéséhez ismételje meg a 3. lépést. 5. Csúsztassa vissza a helyére a felső burkolatot. 6. Rögzítse a burkolatot a mellékelt 2 burkolatcsavarral.

7 A SZERVER BEKAPCSOLÁSA 1. Csatlakoztassa a szerverhez az AC tápadaptert, és dugja be az AC tápvezetéket a konnektorba. 2. A LAN kábel használatával csatlakoztassa a szervert a switch/router/hub készülékhez. 3. Nyomja meg az előlapon lévő Tápfeszültség gombot a kiszolgáló bekapcsolására. Várja meg, amíg a POWER LED folyamatos kéken világít.

8 A RENDSZERPROGRAM TELEPÍTÉSE Windows felhasználó 1. Helyezze be a számítógépébe a telepítő CD-t. 2. Az automatikusan felbukkanó menüben válassza ki a Synology szerver telepítése opciót. 3. Kattintson a Tallóz gombra, és válassza ki a telepítő CD-n található.pat telepítőfájlt. 4. A telepítési folyamat befejezéséhez kövesse a képernyőn feltűnő utasításokat. Megjegyzés: Ha az Egykattintásos telepítést választja, akkor az admin jelszó üres lesz. Mac felhasználó 1. Helyezze be a számítógépébe a telepítő CD-t.

9 2. Kattintson duplán a CD-ROM meghajtó miniatűrre. 3. Kattintson duplán a MacOSX opcióra. 4. Kattintson duplán a SYNOLOGY-Assistant.dmg opcióra. 5. Kattintson duplán az asztalon automatikusan létrehozott SYNOLOGY-Assistant.dmg miniatűrre.

10 6. A telepítő varázsló futtatásához kattintson duplán a Synology Assistant opcióra. 7. Kattintson a Tallóz gombra, és válassza ki a telepítő CD-n található.pat telepítőfájlt. 8. A telepítési folyamat befejezéséhez kövesse a képernyőn feltűnő utasításokat. Megjegyzés: Ha az Egykattintásos telepítést választja, akkor az admin jelszó üres lesz.

11 GRATULÁLUNK! A szerver telepítve van. Az összetett beállítások és a kezelés tekintetében nézze meg a telepítő CD-n található Használati útmutatót. További információk vagy online források érdekében kérjük, látogasson el ide:
