EW7015 R1 USB 3.0 Dokkoló állomás 2,5" és 3,5"-es SATA merevlemezekhez

Átírás

1 EW7015 R1 USB 3.0 Dokkoló állomás 2,5" és 3,5"-es SATA merevlemezekhez

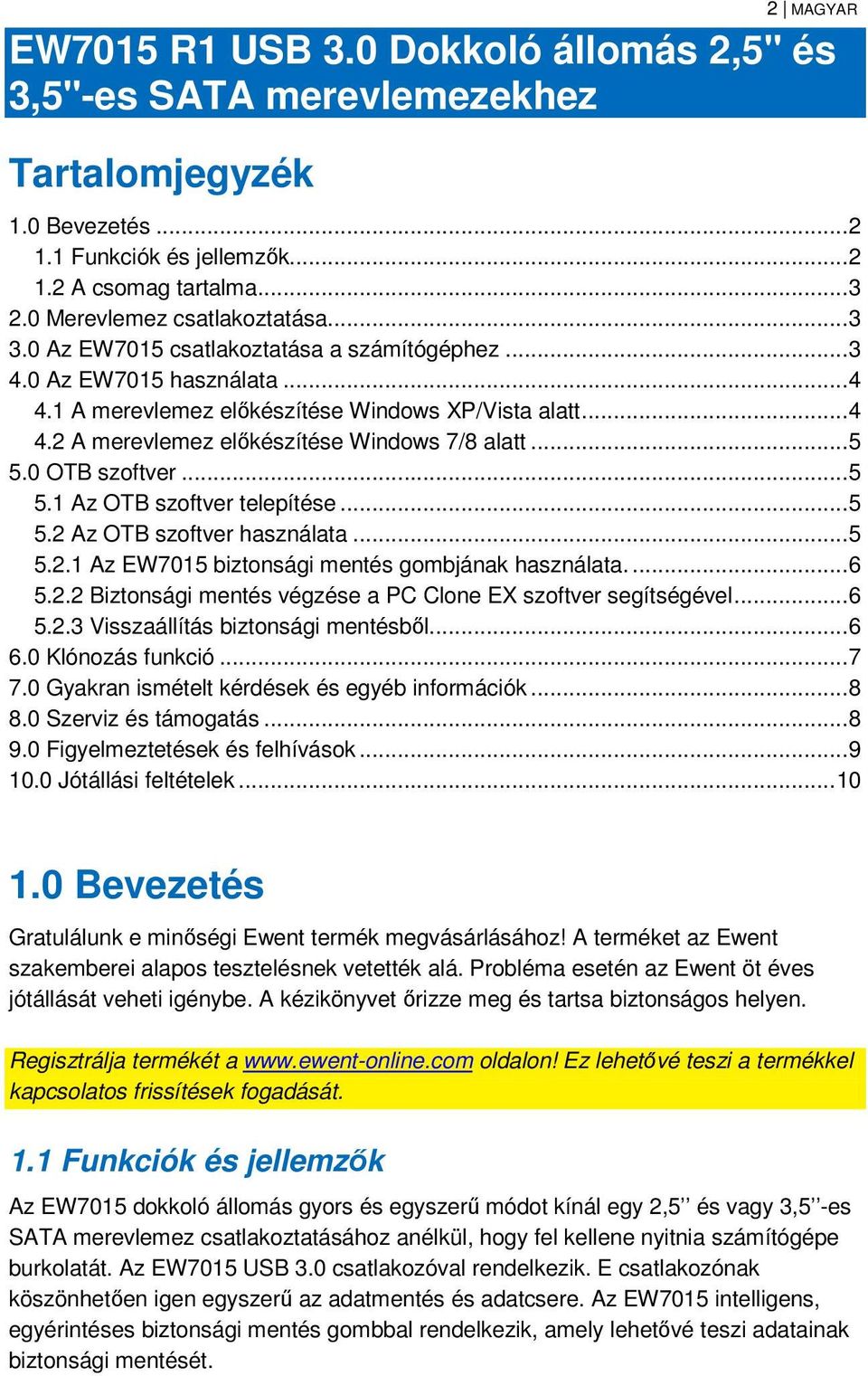

2 2 MAGYAR EW7015 R1 USB 3.0 Dokkoló állomás 2,5" és 3,5"-es SATA merevlemezekhez Tartalomjegyzék 1.0 Bevezetés Funkciók és jellemzők A csomag tartalma Merevlemez csatlakoztatása Az EW7015 csatlakoztatása a számítógéphez Az EW7015 használata A merevlemez előkészítése Windows XP/Vista alatt A merevlemez előkészítése Windows 7/8 alatt OTB szoftver Az OTB szoftver telepítése Az OTB szoftver használata Az EW7015 biztonsági mentés gombjának használata Biztonsági mentés végzése a PC Clone EX szoftver segítségével Visszaállítás biztonsági mentésből Klónozás funkció Gyakran ismételt kérdések és egyéb információk Szerviz és támogatás Figyelmeztetések és felhívások Jótállási feltételek Bevezetés Gratulálunk e minőségi Ewent termék megvásárlásához! A terméket az Ewent szakemberei alapos tesztelésnek vetették alá. Probléma esetén az Ewent öt éves jótállását veheti igénybe. A kézikönyvet őrizze meg és tartsa biztonságos helyen. Regisztrálja termékét a oldalon! Ez lehetővé teszi a termékkel kapcsolatos frissítések fogadását. 1.1 Funkciók és jellemzők Az EW7015 dokkoló állomás gyors és egyszerű módot kínál egy 2,5 és vagy 3,5 -es SATA merevlemez csatlakoztatásához anélkül, hogy fel kellene nyitnia számítógépe burkolatát. Az EW7015 USB 3.0 csatlakozóval rendelkezik. E csatlakozónak köszönhetően igen egyszerű az adatmentés és adatcsere. Az EW7015 intelligens, egyérintéses biztonsági mentés gombbal rendelkezik, amely lehetővé teszi adatainak biztonsági mentését.

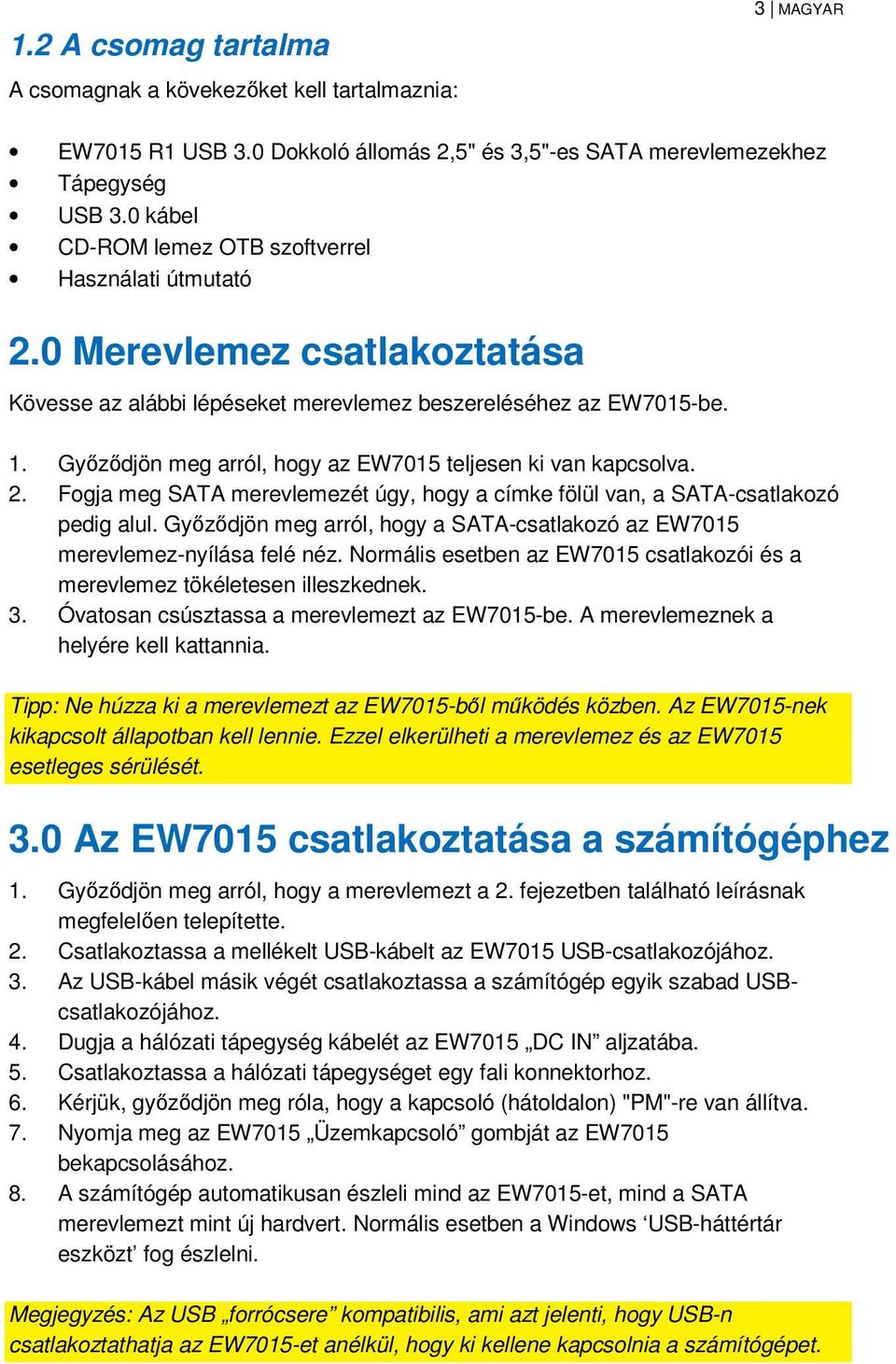

3 1.2 A csomag tartalma A csomagnak a kövekezőket kell tartalmaznia: 3 MAGYAR EW7015 R1 USB 3.0 Dokkoló állomás 2,5" és 3,5"-es SATA merevlemezekhez Tápegység USB 3.0 kábel CD-ROM lemez OTB szoftverrel Használati útmutató 2.0 Merevlemez csatlakoztatása Kövesse az alábbi lépéseket merevlemez beszereléséhez az EW7015-be. 1. Győződjön meg arról, hogy az EW7015 teljesen ki van kapcsolva. 2. Fogja meg SATA merevlemezét úgy, hogy a címke fölül van, a SATA-csatlakozó pedig alul. Győződjön meg arról, hogy a SATA-csatlakozó az EW7015 merevlemez-nyílása felé néz. Normális esetben az EW7015 csatlakozói és a merevlemez tökéletesen illeszkednek. 3. Óvatosan csúsztassa a merevlemezt az EW7015-be. A merevlemeznek a helyére kell kattannia. Tipp: Ne húzza ki a merevlemezt az EW7015-ből működés közben. Az EW7015-nek kikapcsolt állapotban kell lennie. Ezzel elkerülheti a merevlemez és az EW7015 esetleges sérülését. 3.0 Az EW7015 csatlakoztatása a számítógéphez 1. Győződjön meg arról, hogy a merevlemezt a 2. fejezetben található leírásnak megfelelően telepítette. 2. Csatlakoztassa a mellékelt USB-kábelt az EW7015 USB-csatlakozójához. 3. Az USB-kábel másik végét csatlakoztassa a számítógép egyik szabad USBcsatlakozójához. 4. Dugja a hálózati tápegység kábelét az EW7015 DC IN aljzatába. 5. Csatlakoztassa a hálózati tápegységet egy fali konnektorhoz. 6. Kérjük, győződjön meg róla, hogy a kapcsoló (hátoldalon) "PM"-re van állítva. 7. Nyomja meg az EW7015 Üzemkapcsoló gombját az EW7015 bekapcsolásához. 8. A számítógép automatikusan észleli mind az EW7015-et, mind a SATA merevlemezt mint új hardvert. Normális esetben a Windows USB-háttértár eszközt fog észlelni. Megjegyzés: Az USB forrócsere kompatibilis, ami azt jelenti, hogy USB-n csatlakoztathatja az EW7015-et anélkül, hogy ki kellene kapcsolnia a számítógépet.

4 4.0 Az EW7015 használata 4 MAGYAR Amint a Windows megtalálta a hardvert és befejezte annak telepítését, az EW7015 használatra kész. Ha korábban használt merevlemezt szerelt be, fel tudja azt használni adatok átviteléhez. Ha azonban a beszerelt merevlemez vadonatúj és korábban nem formázták, elő kell készítenie a Windows alatti használathoz. Ehhez kövesse az alábbi lépéseket. Megjegyzés: Válassza le biztonságosan az EW7015 eszközt a számítógépről. Kattintson a Hardver Biztonságos Eltávolítása ikonra a Tálcán, amire megjelenik a csatlakoztatott eszközök listája. Kattintson az eltávolítandó eszközre. 4.1 A merevlemez előkészítése Windows XP/Vista alatt 1. Kattintson jobb gombbal a Sajátgép ikonra. 2. Kattintson a Kezelés elemre. 3. Jelölje ki a Lemezkezelés elemet a képernyő bal oldalán. 4. Jobb gombbal kattintson az új merevlemezre és válassza az Inicializálás elemet. 5. Kattintson az OK gombra. 6. Jobb gombbal kattintson az új merevlemezre. 7. Kattintson az Új partíció létrehozása elemre. 8. Kattintson a Tovább gombra. 9. Kattintson a Tovább gombra. 10. Kattintson a Tovább gombra. 11. Válassza ki a kívánt partícióméretet (Megjegyzés: FAT32 használata esetén a partícióméret 32GB-ra korlátozott). 12. Kattintson a Tovább gombra. 13. Válasszon meghajtó-betűjelet, amelyet a partícióhoz kíván rendelni. 14. Kattintson a Tovább gombra. 15. Válassza ki a kívánt fájlrendszert: FAT32 vagy NTFS. Figyelem! Ha a merevlemezt csak Windows XP vagy Vista rendszeren használja, az NTFS fájlrendszer használatát javasoljuk. Ha azonban régebbi Windows rendszert használ, a FAT32 használatát javasoljuk. 16. Adjon új nevet a partíciónak a Kötetcímke mezőben. 17. Jelölje be a Gyorsformázás melletti jelölőnégyzetet. 18. Kattintson a Tovább gombra. 19. Kattintson a Befejezés gombra. 20. A merevlemez ezzel készen áll az használatra.

5 4.2 A merevlemez előkészítése Windows 7/8 alatt 5 MAGYAR 1. Lépjen a Start gombra. 2. Jelölje ki a Vezérlőpult elemet. 3. Jelölje ki az Adminisztrációs eszközök elemet. 4. Jelölje ki a Számítógépkezelés elemet. 5. A Tárolás pont alatt jelölje ki a Lemezkezelés elemet. 6. Jobb gombbal kattintson az új merevlemezre és jelölje ki az Új egyszerű kötet elemet. 7. Ellenőrizze a merevlemezhez/partícióhoz szükséges szabad terület méretét. A teljes szabad lemezterület használatát ajánljuk. 8. Válasszon meghajtó-betűjelet, amelyet hozzá kíván rendelni. 9. Írja be az új partíció nevét. 10. Formázza a merevlemezt. 11. A formázást követően a merevlemez készen áll az használatra. Megjegyzés: a merevlemez formázása több percig is tarthat a lemezmérettől függően. Ne szakítsa meg a folyamatot! 5.0 OTB szoftver Az EW7015-hez úgynevezett OTB szoftvert mellékelünk, ami Windows alatt fut. A szoftver és az Ew7015 Egyérintéses biztonsági mentés gombja segítségével adatairól biztonsági mentést készíthet. Ki is választhatja, hogy mely adatokról készüljön a mentés. 5.1 Az OTB szoftver telepítése 1. Indítsa el a számítógépet. 2. Helyezze a telepítőlemezt a számítógép CD-ROM vagy DVD-meghajtójába. 3. A telepítő automatikusan elindul. 4. Válassza ki a kívánt nyelvet. 5. Válassza az Telepítse az EW7015 elemet. 6. Kövesse a képernyőn megjelenő utasításokat a folytatáshoz. Figyelem! ha Windows Vista vagy Windows 7/8 rendszer alatt telepíti a szoftvert, a telepítés folytatásához engedély megadására lehet szükség. 5.2 Az OTB szoftver használata Kétféle módon lehetséges a mentés az EW7015 segítségével. Használhatja a PC Clone EX szoftvert egy biztonsági mentés készítéséhez, vagy használhatja az EM7033 praktikus Biztonsági mentés gombját. Az alábbi fejezetekben bemutatjuk a két módszer használatát.

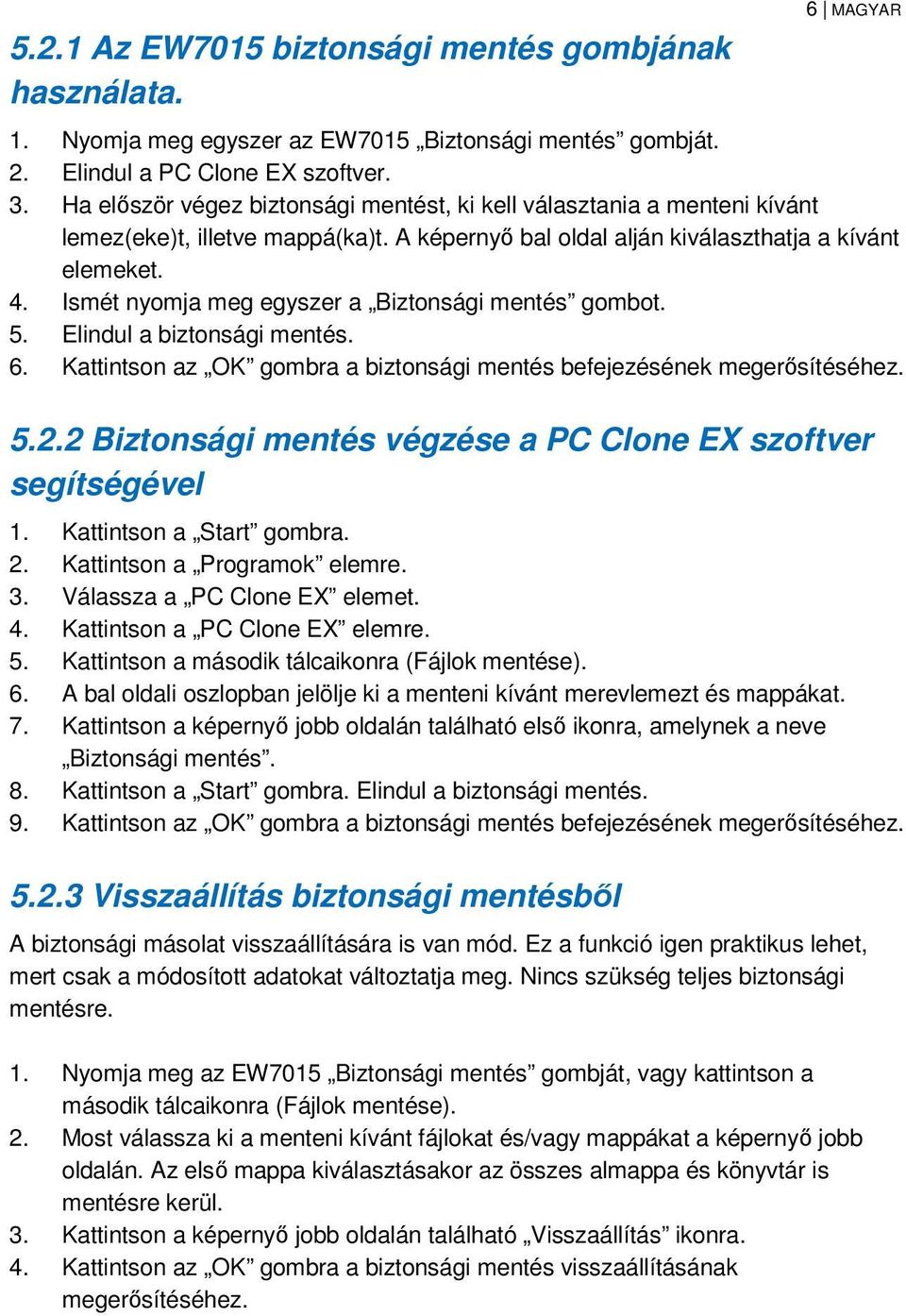

6 5.2.1 Az EW7015 biztonsági mentés gombjának használata. 6 MAGYAR 1. Nyomja meg egyszer az EW7015 Biztonsági mentés gombját. 2. Elindul a PC Clone EX szoftver. 3. Ha először végez biztonsági mentést, ki kell választania a menteni kívánt lemez(eke)t, illetve mappá(ka)t. A képernyő bal oldal alján kiválaszthatja a kívánt elemeket. 4. Ismét nyomja meg egyszer a Biztonsági mentés gombot. 5. Elindul a biztonsági mentés. 6. Kattintson az OK gombra a biztonsági mentés befejezésének megerősítéséhez Biztonsági mentés végzése a PC Clone EX szoftver segítségével 1. Kattintson a Start gombra. 2. Kattintson a Programok elemre. 3. Válassza a PC Clone EX elemet. 4. Kattintson a PC Clone EX elemre. 5. Kattintson a második tálcaikonra (Fájlok mentése). 6. A bal oldali oszlopban jelölje ki a menteni kívánt merevlemezt és mappákat. 7. Kattintson a képernyő jobb oldalán található első ikonra, amelynek a neve Biztonsági mentés. 8. Kattintson a Start gombra. Elindul a biztonsági mentés. 9. Kattintson az OK gombra a biztonsági mentés befejezésének megerősítéséhez Visszaállítás biztonsági mentésből A biztonsági másolat visszaállítására is van mód. Ez a funkció igen praktikus lehet, mert csak a módosított adatokat változtatja meg. Nincs szükség teljes biztonsági mentésre. 1. Nyomja meg az EW7015 Biztonsági mentés gombját, vagy kattintson a második tálcaikonra (Fájlok mentése). 2. Most válassza ki a menteni kívánt fájlokat és/vagy mappákat a képernyő jobb oldalán. Az első mappa kiválasztásakor az összes almappa és könyvtár is mentésre kerül. 3. Kattintson a képernyő jobb oldalán található Visszaállítás ikonra. 4. Kattintson az OK gombra a biztonsági mentés visszaállításának megerősítéséhez.

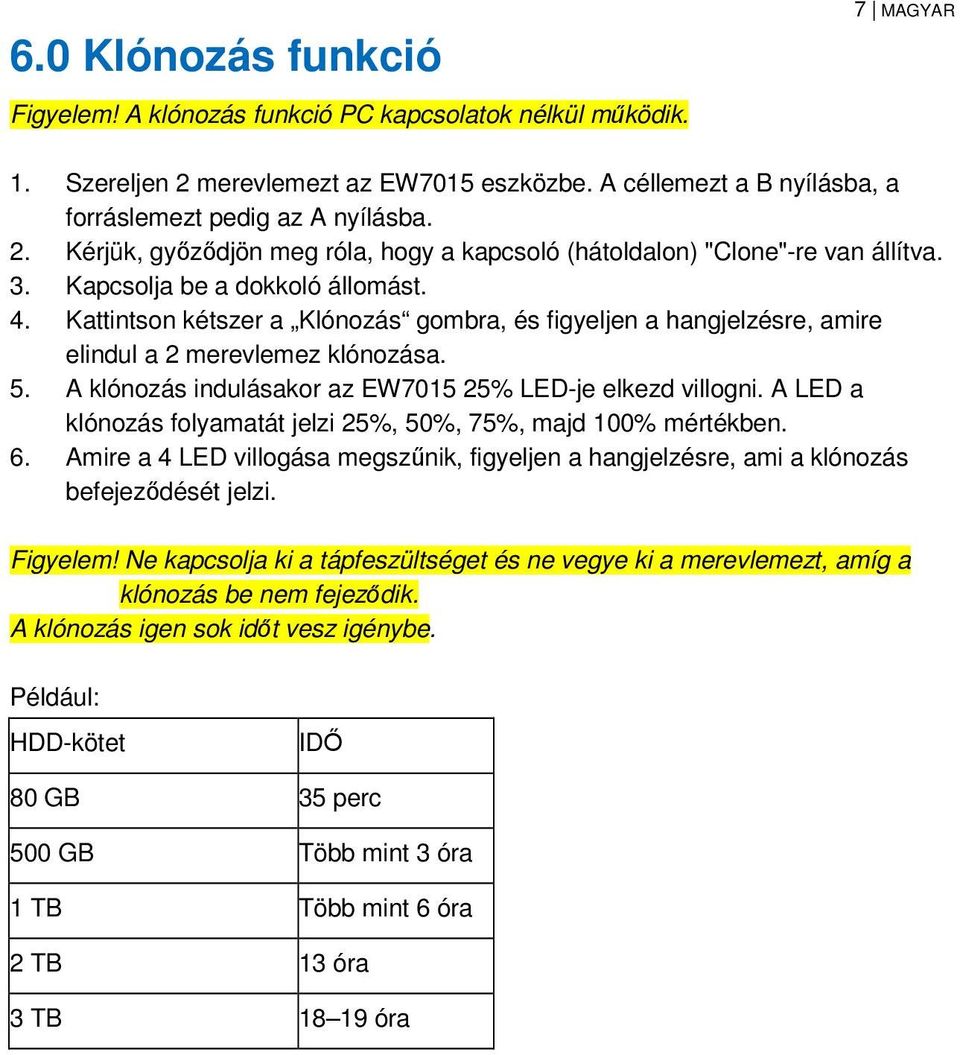

7 6.0 Klónozás funkció Figyelem! A klónozás funkció PC kapcsolatok nélkül működik. 7 MAGYAR 1. Szereljen 2 merevlemezt az EW7015 eszközbe. A céllemezt a B nyílásba, a forráslemezt pedig az A nyílásba. 2. Kérjük, győződjön meg róla, hogy a kapcsoló (hátoldalon) "Clone"-re van állítva. 3. Kapcsolja be a dokkoló állomást. 4. Kattintson kétszer a Klónozás gombra, és figyeljen a hangjelzésre, amire elindul a 2 merevlemez klónozása. 5. A klónozás indulásakor az EW % LED-je elkezd villogni. A LED a klónozás folyamatát jelzi 25%, 50%, 75%, majd 100% mértékben. 6. Amire a 4 LED villogása megszűnik, figyeljen a hangjelzésre, ami a klónozás befejeződését jelzi. Figyelem! Ne kapcsolja ki a tápfeszültséget és ne vegye ki a merevlemezt, amíg a klónozás be nem fejeződik. A klónozás igen sok időt vesz igénybe. Például: HDD-kötet IDŐ 80 GB 35 perc 500 GB Több mint 3 óra 1 TB Több mint 6 óra 2 TB 13 óra 3 TB óra

8 7.0 Gyakran ismételt kérdések és egyéb információk 8 MAGYAR A termékére vonatkozó, legújabb GYIK a termék támogatási oldalán található. Az Ewent rendszeresen frissíti ezt az információt, hogy naprakész lehessen. Látogassa meg a bővebb információkért a termékével kapcsolatban. 8.0 Szerviz és támogatás Ezt a használati utasítást az Ewent szakemberei írták. Ha problémát tapasztal a termék telepítése vagy használata során, töltse ki a támogatási űrlapot a weboldalon: Telefonon is elérhetők vagyunk. Látogasson el a oldalra a helpdesk telefonszámáért és a nyitvatartási időért.

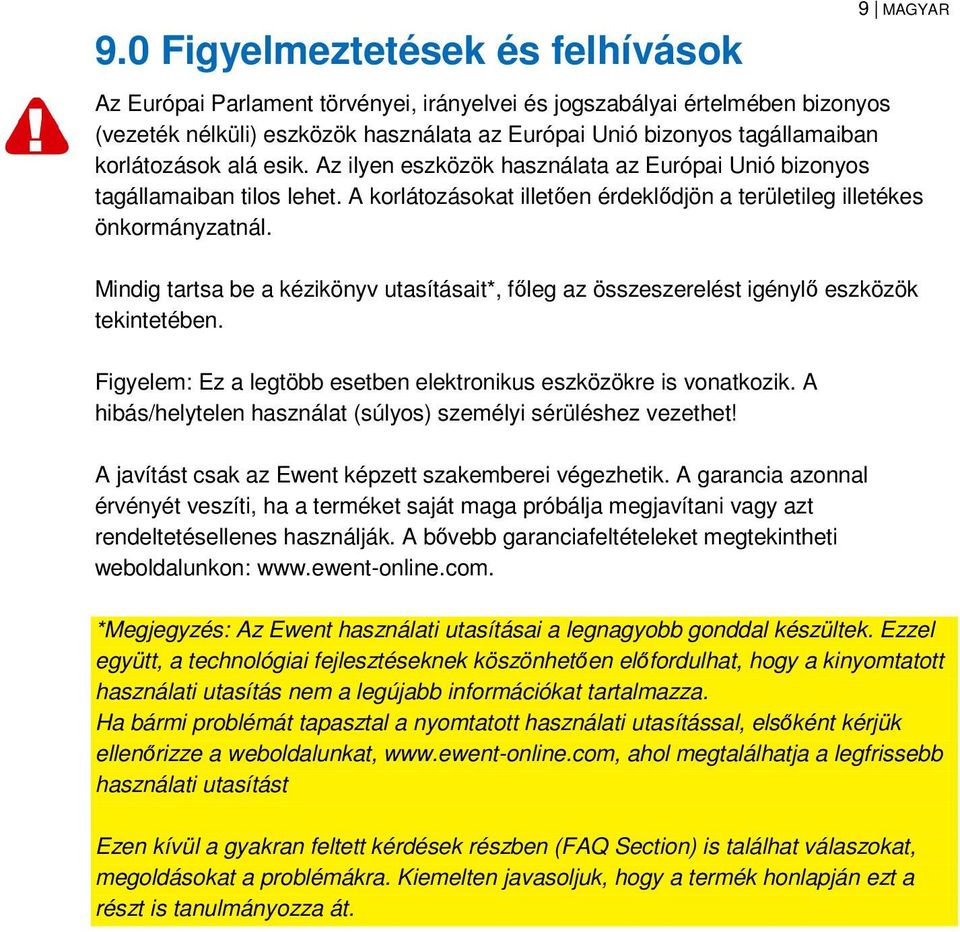

9 9.0 Figyelmeztetések és felhívások 9 MAGYAR Az Európai Parlament törvényei, irányelvei és jogszabályai értelmében bizonyos (vezeték nélküli) eszközök használata az Európai Unió bizonyos tagállamaiban korlátozások alá esik. Az ilyen eszközök használata az Európai Unió bizonyos tagállamaiban tilos lehet. A korlátozásokat illetően érdeklődjön a területileg illetékes önkormányzatnál. Mindig tartsa be a kézikönyv utasításait*, főleg az összeszerelést igénylő eszközök tekintetében. Figyelem: Ez a legtöbb esetben elektronikus eszközökre is vonatkozik. A hibás/helytelen használat (súlyos) személyi sérüléshez vezethet! A javítást csak az Ewent képzett szakemberei végezhetik. A garancia azonnal érvényét veszíti, ha a terméket saját maga próbálja megjavítani vagy azt rendeltetésellenes használják. A bővebb garanciafeltételeket megtekintheti weboldalunkon: *Megjegyzés: Az Ewent használati utasításai a legnagyobb gonddal készültek. Ezzel együtt, a technológiai fejlesztéseknek köszönhetően előfordulhat, hogy a kinyomtatott használati utasítás nem a legújabb információkat tartalmazza. Ha bármi problémát tapasztal a nyomtatott használati utasítással, elsőként kérjük ellenőrizze a weboldalunkat, ahol megtalálhatja a legfrissebb használati utasítást Ezen kívül a gyakran feltett kérdések részben (FAQ Section) is találhat válaszokat, megoldásokat a problémákra. Kiemelten javasoljuk, hogy a termék honlapján ezt a részt is tanulmányozza át.

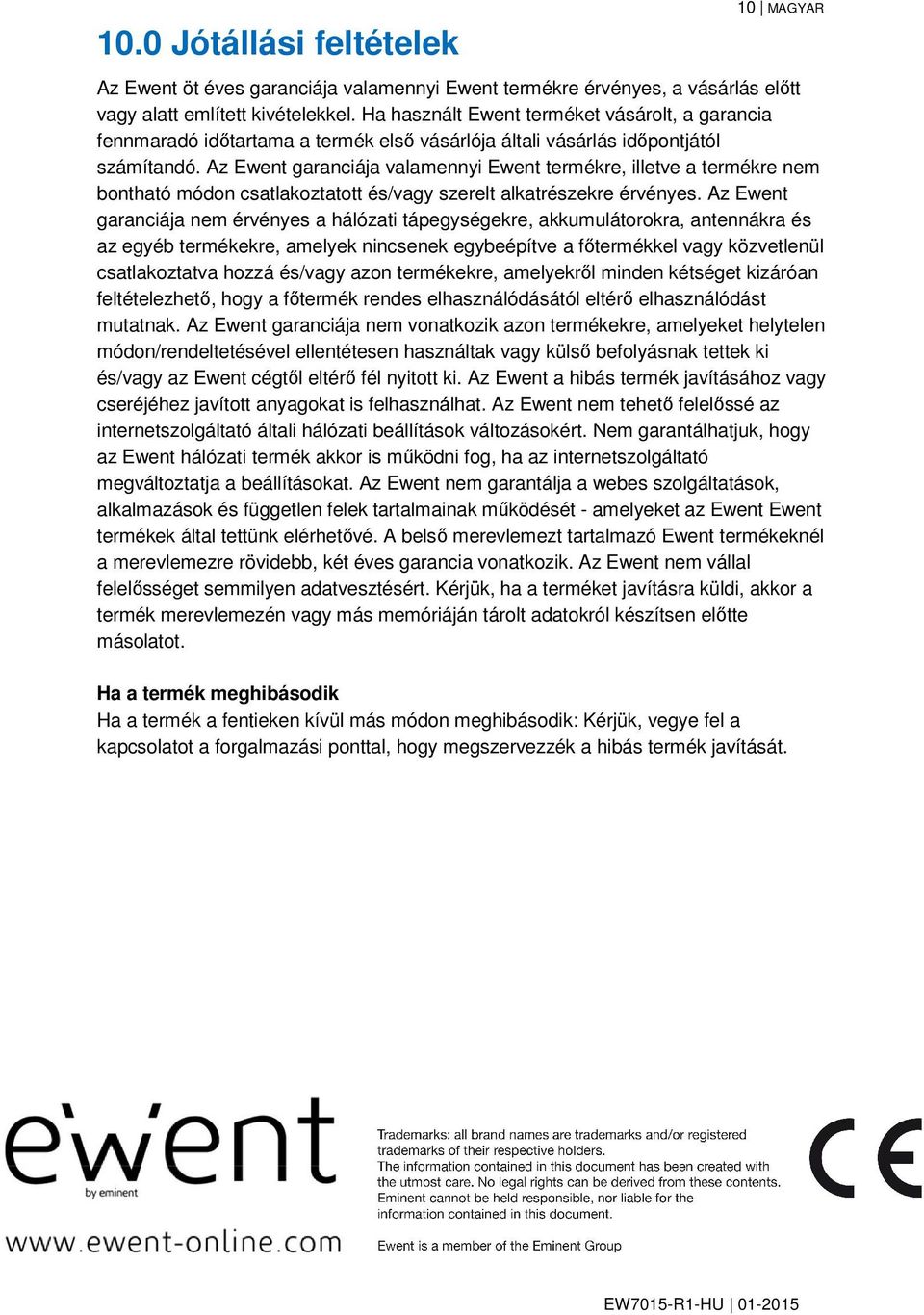

10 10.0 Jótállási feltételek 10 MAGYAR Az Ewent öt éves garanciája valamennyi Ewent termékre érvényes, a vásárlás előtt vagy alatt említett kivételekkel. Ha használt Ewent terméket vásárolt, a garancia fennmaradó időtartama a termék első vásárlója általi vásárlás időpontjától számítandó. Az Ewent garanciája valamennyi Ewent termékre, illetve a termékre nem bontható módon csatlakoztatott és/vagy szerelt alkatrészekre érvényes. Az Ewent garanciája nem érvényes a hálózati tápegységekre, akkumulátorokra, antennákra és az egyéb termékekre, amelyek nincsenek egybeépítve a főtermékkel vagy közvetlenül csatlakoztatva hozzá és/vagy azon termékekre, amelyekről minden kétséget kizáróan feltételezhető, hogy a főtermék rendes elhasználódásától eltérő elhasználódást mutatnak. Az Ewent garanciája nem vonatkozik azon termékekre, amelyeket helytelen módon/rendeltetésével ellentétesen használtak vagy külső befolyásnak tettek ki és/vagy az Ewent cégtől eltérő fél nyitott ki. Az Ewent a hibás termék javításához vagy cseréjéhez javított anyagokat is felhasználhat. Az Ewent nem tehető felelőssé az internetszolgáltató általi hálózati beállítások változásokért. Nem garantálhatjuk, hogy az Ewent hálózati termék akkor is működni fog, ha az internetszolgáltató megváltoztatja a beállításokat. Az Ewent nem garantálja a webes szolgáltatások, alkalmazások és független felek tartalmainak működését - amelyeket az Ewent Ewent termékek által tettünk elérhetővé. A belső merevlemezt tartalmazó Ewent termékeknél a merevlemezre rövidebb, két éves garancia vonatkozik. Az Ewent nem vállal felelősséget semmilyen adatvesztésért. Kérjük, ha a terméket javításra küldi, akkor a termék merevlemezén vagy más memóriáján tárolt adatokról készítsen előtte másolatot. Ha a termék meghibásodik Ha a termék a fentieken kívül más módon meghibásodik: Kérjük, vegye fel a kapcsolatot a forgalmazási ponttal, hogy megszervezzék a hibás termék javítását. EW7015-R1-HU
