1 Gyorskalauz AC750 WiFi tartománybővítő EX3800 típus

2 Kezdő lépések A NETGEAR WiFi erősítő a meglévő WiFi hálózat jelének erősítésével kibővíti a WiFi hálózat hatókörét, és fokozza a nagyobb távolságú jelek általános jelminőségét. Az erősítő egy meglévő WiFi router vagy hozzáférési pont jelét ismétli meg. WiFi erősítő Megnöveli a meglévő WiFi tartományát, és a nehezen elérhető helyeken erősebb jelet biztosít Meglévő WiFi A router néha nem biztosítja a szükséges WiFi lefedettséget 2

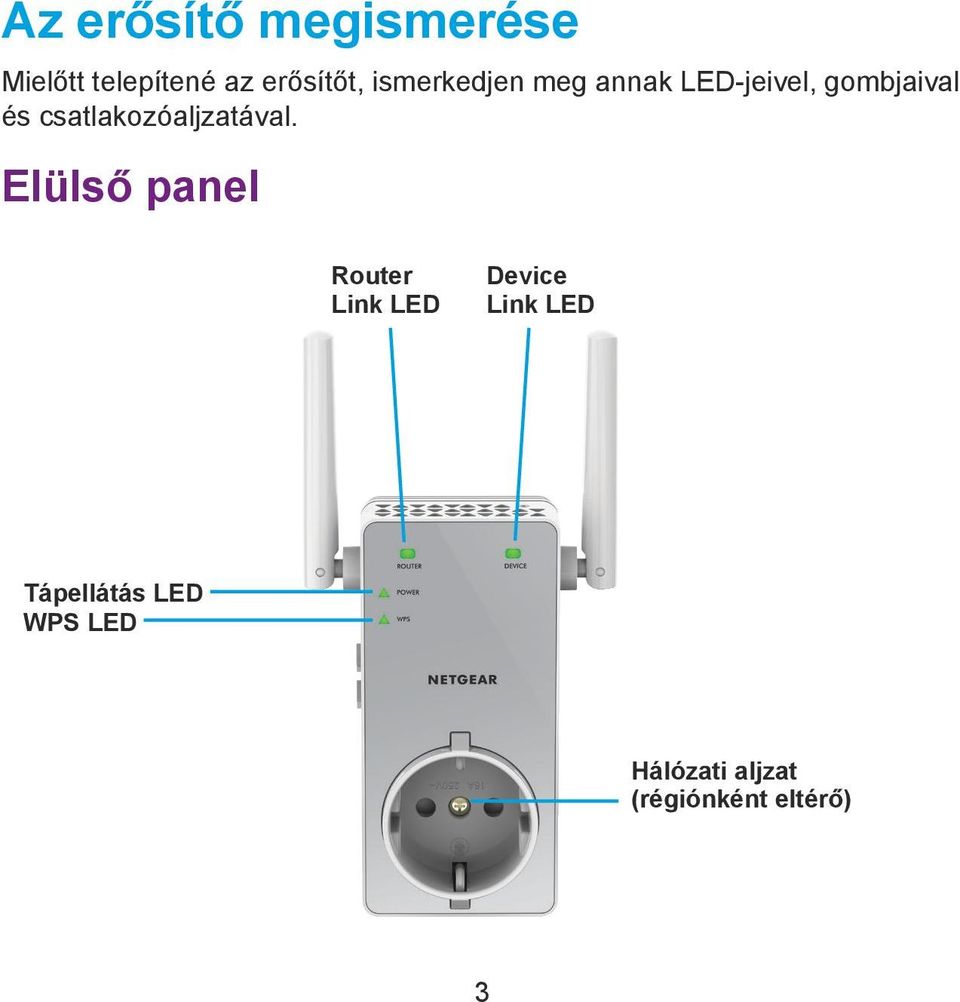

3 Az erősítő megismerése Mielőtt telepítené az erősítőt, ismerkedjen meg annak LED-jeivel, gombjaival és csatlakozóaljzatával. Elülső panel Router Link LED Device Link LED Tápellátás LED WPS LED Hálózati aljzat (régiónként eltérő) 3

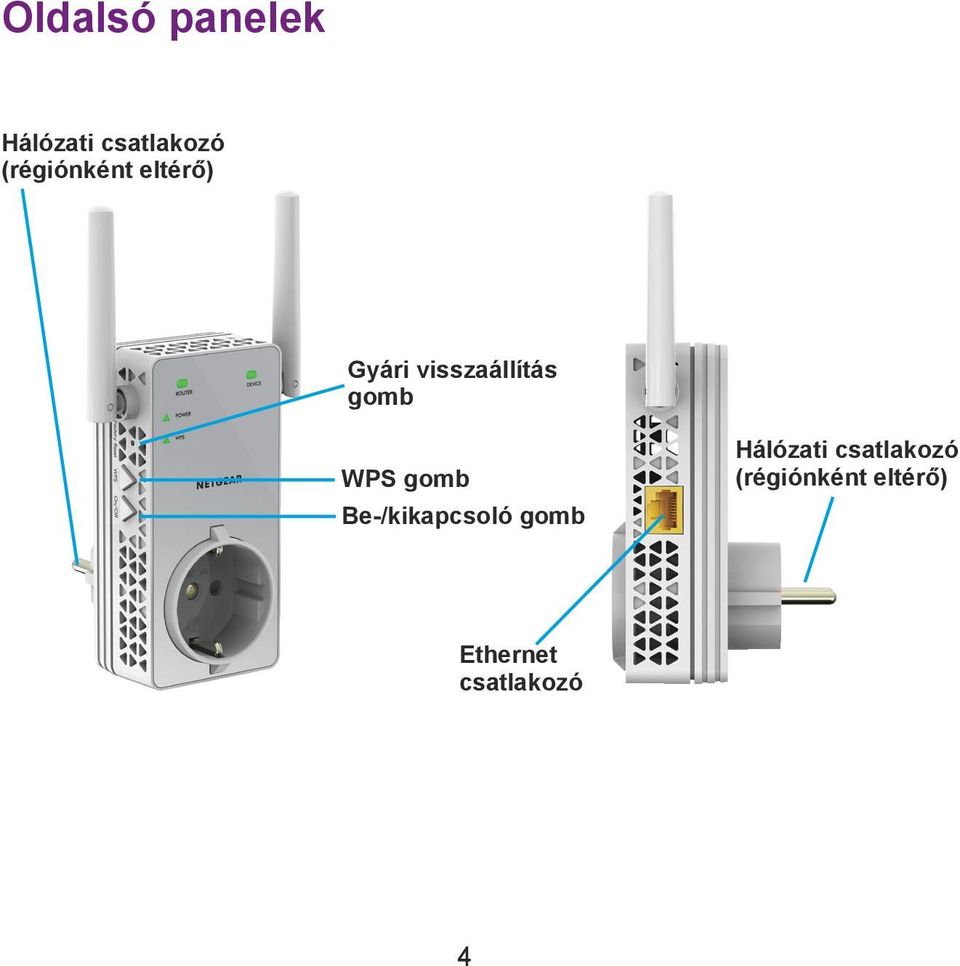

4 Oldalsó panelek Hálózati csatlakozó (régiónként eltérő) Gyári visszaállítás gomb WPS gomb Be-/kikapcsoló gomb Hálózati csatlakozó (régiónként eltérő) Ethernet csatlakozó 4

5 LED jelzőfények Router Link LED Device Link LED Tápellátás LED Ez a LED jelzi az erősítő és a router vagy hozzáférési pont közötti kapcsolatot. Folyamatos zöld. Legjobb kapcsolat. Folyamatos sárga. Jó kapcsolat. Folyamatos piros. Gyenge kapcsolat. Nem világít. Nincs kapcsolat. Ez a LED jelzi az erősítő és a számítógép vagy WiFi készülék közötti kapcsolatot. Folyamatos zöld. Legjobb kapcsolat. Folyamatos sárga. Jó kapcsolat. Folyamatos piros. Gyenge kapcsolat. Nem világít. Nincs kapcsolat. Folyamatos sárga. Az erősítő éppen elindul. Folyamatos zöld. Az erősítő be van kapcsolva. Nem világít. Az erősítő ki van kapcsolva. WPS LED Folyamatos zöld. A WiFi biztonság engedélyezve van (WPA vagy WPA2). Villogó zöld. Létrejött egy WPS kapcsolat. Nem világít. A WiFi biztonság nincs engedélyezve. Megjegyzés: Ha a Router Link LED vagy a Device Link LED sárga vagy vörös, lásd: Legjobb hely keresése, 11. oldal. 5

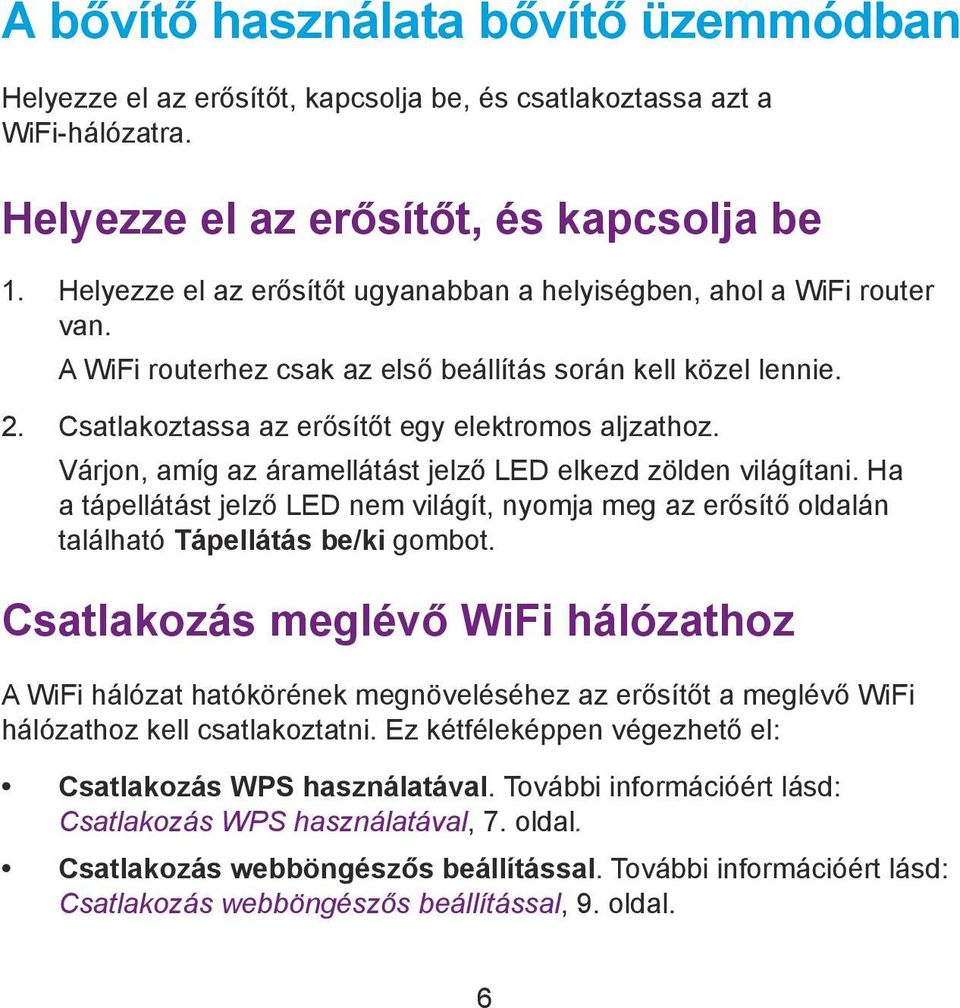

6 A bővítő használata bővítő üzemmódban Helyezze el az erősítőt, kapcsolja be, és csatlakoztassa azt a WiFi-hálózatra. Helyezze el az erősítőt, és kapcsolja be 1. Helyezze el az erősítőt ugyanabban a helyiségben, ahol a WiFi router van. A WiFi routerhez csak az első beállítás során kell közel lennie. 2. Csatlakoztassa az erősítőt egy elektromos aljzathoz. Várjon, amíg az áramellátást jelző LED elkezd zölden világítani. Ha a tápellátást jelző LED nem világít, nyomja meg az erősítő oldalán található Tápellátás be/ki gombot. Csatlakozás meglévő WiFi hálózathoz A WiFi hálózat hatókörének megnöveléséhez az erősítőt a meglévő WiFi hálózathoz kell csatlakoztatni. Ez kétféleképpen végezhető el: Csatlakozás WPS használatával. További információért lásd: Csatlakozás WPS használatával, 7. oldal. Csatlakozás webböngészős beállítással. További információért lásd: Csatlakozás webböngészős beállítással, 9. oldal. 6

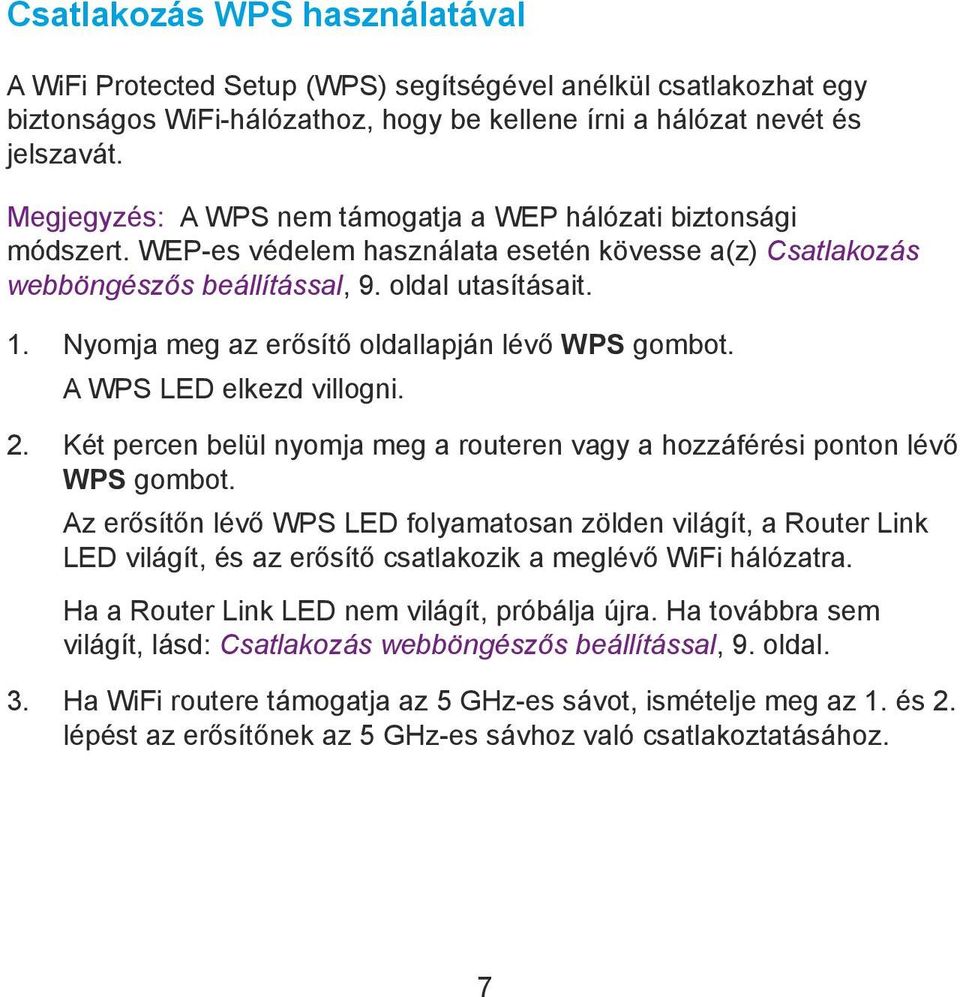

7 Csatlakozás WPS használatával A WiFi Protected Setup (WPS) segítségével anélkül csatlakozhat egy biztonságos WiFi-hálózathoz, hogy be kellene írni a hálózat nevét és jelszavát. Megjegyzés: A WPS nem támogatja a WEP hálózati biztonsági módszert. WEP-es védelem használata esetén kövesse a(z) Csatlakozás webböngészős beállítással, 9. oldal utasításait. 1. Nyomja meg az erősítő oldallapján lévő WPS gombot. A WPS LED elkezd villogni. 2. Két percen belül nyomja meg a routeren vagy a hozzáférési ponton lévő WPS gombot. Az erősítőn lévő WPS LED folyamatosan zölden világít, a Router Link LED világít, és az erősítő csatlakozik a meglévő WiFi hálózatra. Ha a Router Link LED nem világít, próbálja újra. Ha továbbra sem világít, lásd: Csatlakozás webböngészős beállítással, 9. oldal. 3. Ha WiFi routere támogatja az 5 GHz-es sávot, ismételje meg az 1. és 2. lépést az erősítőnek az 5 GHz-es sávhoz való csatlakoztatásához. 7

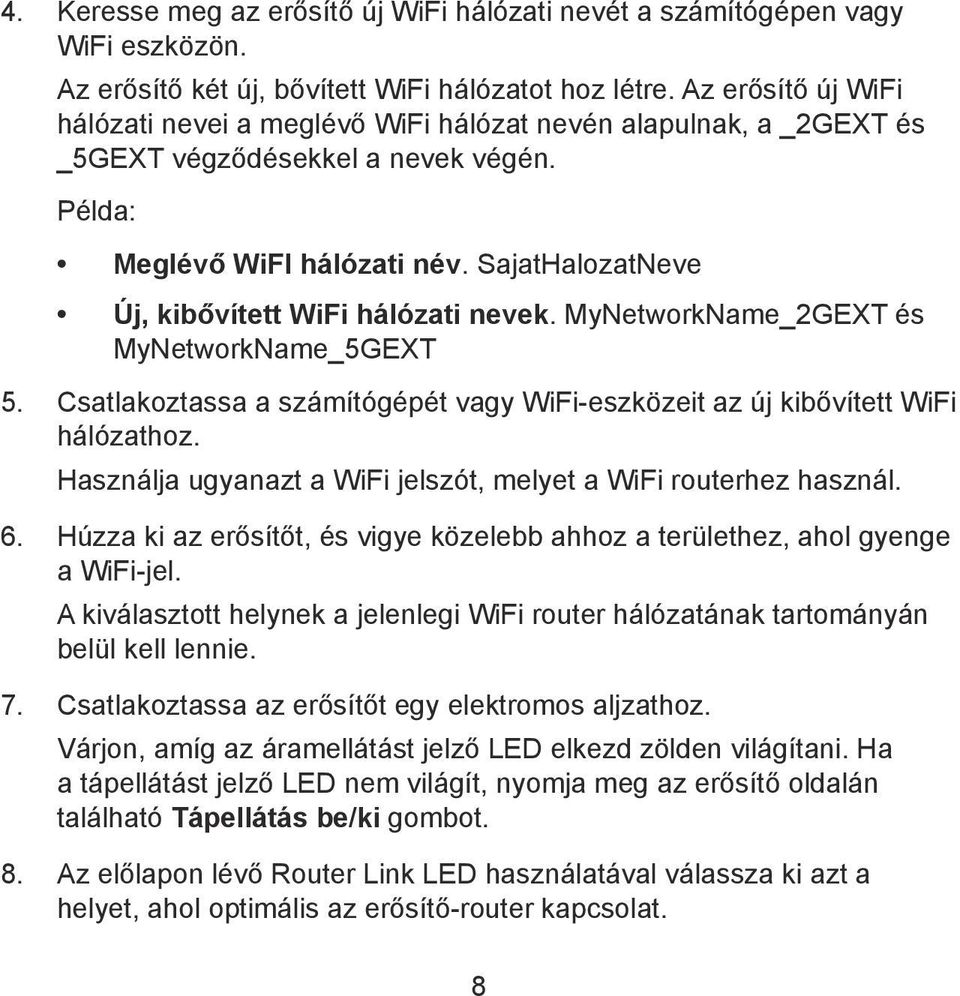

8 4. Keresse meg az erősítő új WiFi hálózati nevét a számítógépen vagy WiFi eszközön. Az erősítő két új, bővített WiFi hálózatot hoz létre. Az erősítő új WiFi hálózati nevei a meglévő WiFi hálózat nevén alapulnak, a _2GEXT és _5GEXT végződésekkel a nevek végén. Példa: Meglévő WiFI hálózati név. SajatHalozatNeve Új, kibővített WiFi hálózati nevek. MyNetworkName_2GEXT és MyNetworkName_5GEXT 5. Csatlakoztassa a számítógépét vagy WiFi-eszközeit az új kibővített WiFi hálózathoz. Használja ugyanazt a WiFi jelszót, melyet a WiFi routerhez használ. 6. Húzza ki az erősítőt, és vigye közelebb ahhoz a területhez, ahol gyenge a WiFi-jel. A kiválasztott helynek a jelenlegi WiFi router hálózatának tartományán belül kell lennie. 7. Csatlakoztassa az erősítőt egy elektromos aljzathoz. Várjon, amíg az áramellátást jelző LED elkezd zölden világítani. Ha a tápellátást jelző LED nem világít, nyomja meg az erősítő oldalán található Tápellátás be/ki gombot. 8. Az előlapon lévő Router Link LED használatával válassza ki azt a helyet, ahol optimális az erősítő-router kapcsolat. 8

9 Csatlakozás webböngészős beállítással 1. Számítógépen vagy WiFi készüléken futó WiFi hálózatkezelő használatával keresse meg a NETGEAR_EXT(SSID) WiFi hálózatot és csatlakozzon ahhoz. Miután a számítógéppel vagy WiFi készülékkel kiépült a kapcsolat, a KDevice Link LED világítani kezd. 2. Indítson el egy böngészőt. 3. A böngésző címsorába írja be a címet. A New Extender Setup (Új erősítő beállítása) képernyő jelenik meg. 4. Kattintson a NEW EXTENDER SETUP (ÚJ ERŐSÍTŐ BEÁLLÍTÁSA) gombra. Az Extender Setup (Erősítő beállítása) képernyő jelenik meg. 5. Töltse ki az Extender Setup (Erősítő beállítása) képernyő mezőit, és kattintson a NEXT (TOVÁBB) gombra. 6. Kattintson a WIFI RANGE EXTENDER (WIFI ERŐSÍTŐ) gombra. Az erősítő megkeresi a közelében lévő WiFi hálózatokat, és megjeleníti azok listáját. 7. Válasszon ki egy bővíteni kívánt WiFi hálózatot, és kattintson a NEXT (TOVÁBB) gombra. Ha nem szeretné kibővíteni mindkét WiFi sávot, törölje a jelölést a 2.4GHz WiFi Networks (2,4 GHz-es WiFi hálózatok) vagy az 5GHz WiFi Networks (5 GHz-es WiFi hálózatok) jelölőnégyzetből. 9

10 8. A Password (network key) (Jelszó hálózati kulcs) mezőben adja meg a jelszót (néha biztonsági kulcsnak is nevezik), majd kattintson a NEXT (TOVÁBB) gombra. 9. Állítsa be az erősítő hálózatnevét (SSID) és jelszavát, majd kattintson a NEXT (TOVÁBB) gombra. 10. Számítógépen vagy WiFi-eszközön futó WiFi hálózatkezelő használatával csatlakozzon az új bővített WiFi hálózathoz. Az összes számítógépen és WiFi készüléken ismételje meg ezeket a lépéseket. 11. Kattintson a Continue (Folytatás) gombra. Megjelenik egy üzenet, mely megerősíti, hogy az erősítő csatlakozik az új bővített WiFi hálózathoz. 12. Kattintson a Next (Tovább) gombra. Megjelenik az állapotképernyő. 13. Húzza ki az erősítőt, és vigye közelebb ahhoz a területhez, ahol gyenge a WiFi-jel. A kiválasztott helynek a jelenlegi WiFi router hálózatának tartományán belül kell lennie. 14. Csatlakoztassa az erősítőt egy elektromos aljzathoz. 10

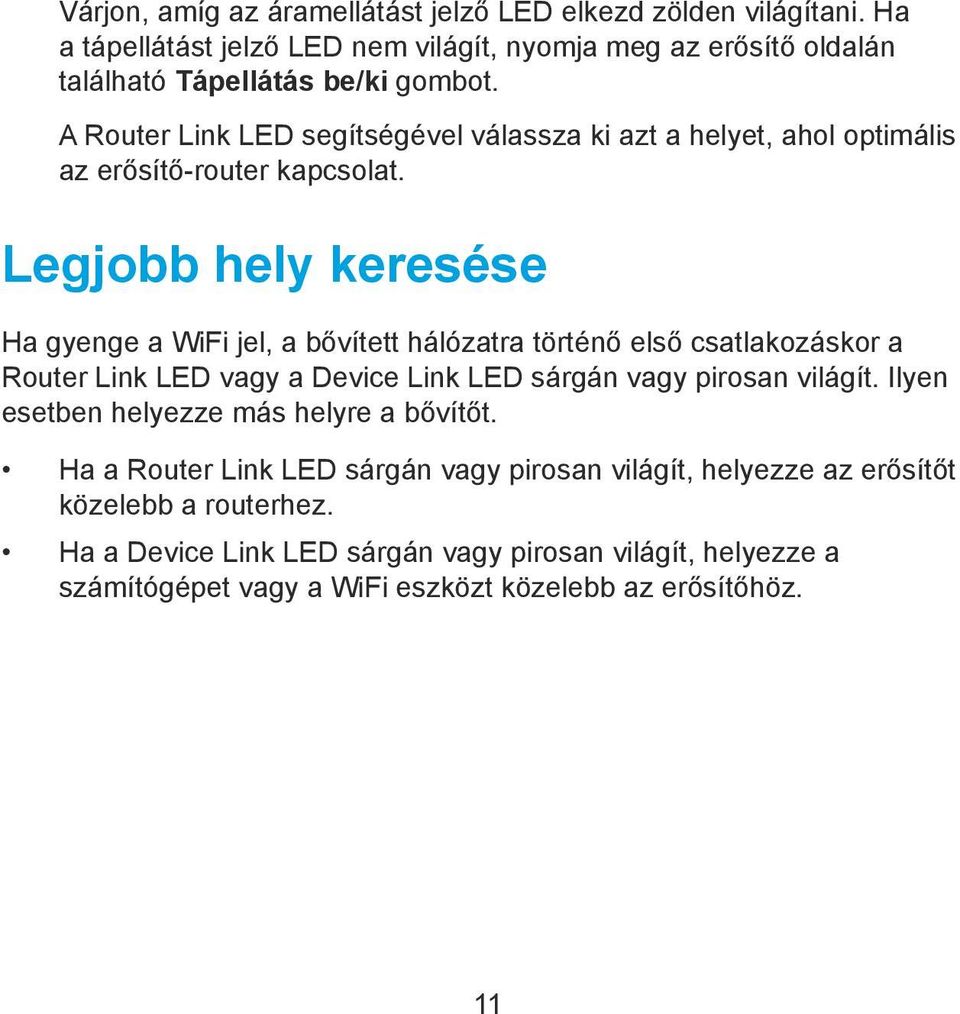

11 Várjon, amíg az áramellátást jelző LED elkezd zölden világítani. Ha a tápellátást jelző LED nem világít, nyomja meg az erősítő oldalán található Tápellátás be/ki gombot. A Router Link LED segítségével válassza ki azt a helyet, ahol optimális az erősítő-router kapcsolat. Legjobb hely keresése Ha gyenge a WiFi jel, a bővített hálózatra történő első csatlakozáskor a Router Link LED vagy a Device Link LED sárgán vagy pirosan világít. Ilyen esetben helyezze más helyre a bővítőt. Ha a Router Link LED sárgán vagy pirosan világít, helyezze az erősítőt közelebb a routerhez. Ha a Device Link LED sárgán vagy pirosan világít, helyezze a számítógépet vagy a WiFi eszközt közelebb az erősítőhöz. 11

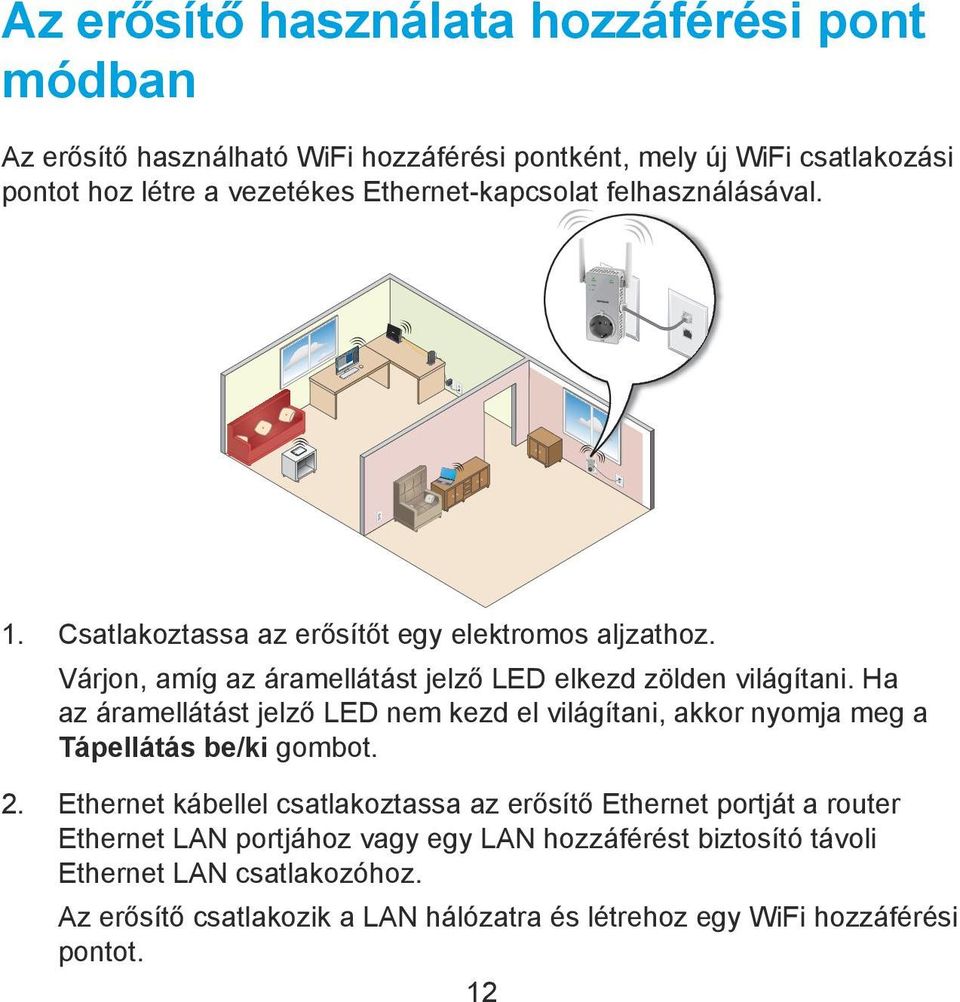

12 Az erősítő használata hozzáférési pont módban Az erősítő használható WiFi hozzáférési pontként, mely új WiFi csatlakozási pontot hoz létre a vezetékes Ethernet-kapcsolat felhasználásával. 1. Csatlakoztassa az erősítőt egy elektromos aljzathoz. Várjon, amíg az áramellátást jelző LED elkezd zölden világítani. Ha az áramellátást jelző LED nem kezd el világítani, akkor nyomja meg a Tápellátás be/ki gombot. 2. Ethernet kábellel csatlakoztassa az erősítő Ethernet portját a router Ethernet LAN portjához vagy egy LAN hozzáférést biztosító távoli Ethernet LAN csatlakozóhoz. Az erősítő csatlakozik a LAN hálózatra és létrehoz egy WiFi hozzáférési pontot. 12

13 3. Számítógépen vagy WiFi készüléken futó WiFi hálózatkezelő használatával keresse meg a NETGEAR_EXT(SSID) WiFi hálózatot és csatlakozzon ahhoz. Miután a számítógéppel vagy WiFi készülékkel kiépült a kapcsolat, a KDevice Link LED világítani kezd. 4. Indítson el egy böngészőt, és írja be a címet a címsorba. A New Extender Setup (Új erősítő beállítása) képernyő jelenik meg. 5. Kattintson a NEW EXTENDER SETUP (ÚJ ERŐSÍTŐ BEÁLLÍTÁSA) gombra. Az Extender Setup (Erősítő beállítása) képernyő jelenik meg. 6. Töltse ki az Extender Setup (Erősítő beállítása) képernyő mezőit, és kattintson a NEXT (TOVÁBB) gombra. 7. Kattintson az ACCESS POINT (HOZZÁFÉRÉSI PONT) gombra. Az erősítő ellenőrzi az internetkapcsolatot. 8. Állítsa be a hálózat nevét (SSID), a biztonsági beállítást és a jelszót minden WiFi hálózati hozzáférési ponthoz, majd kattintson a NEXT (TOVÁBB) gombra. A beállítások életbe lépnek, és az erősítő ekkortól hozzáférési pontként használható. 9. Számítógépen vagy WiFi-eszközön futó WiFi hálózatkezelővel csatlakozzon az új WiFi hozzáférési pont hálózathoz. 13

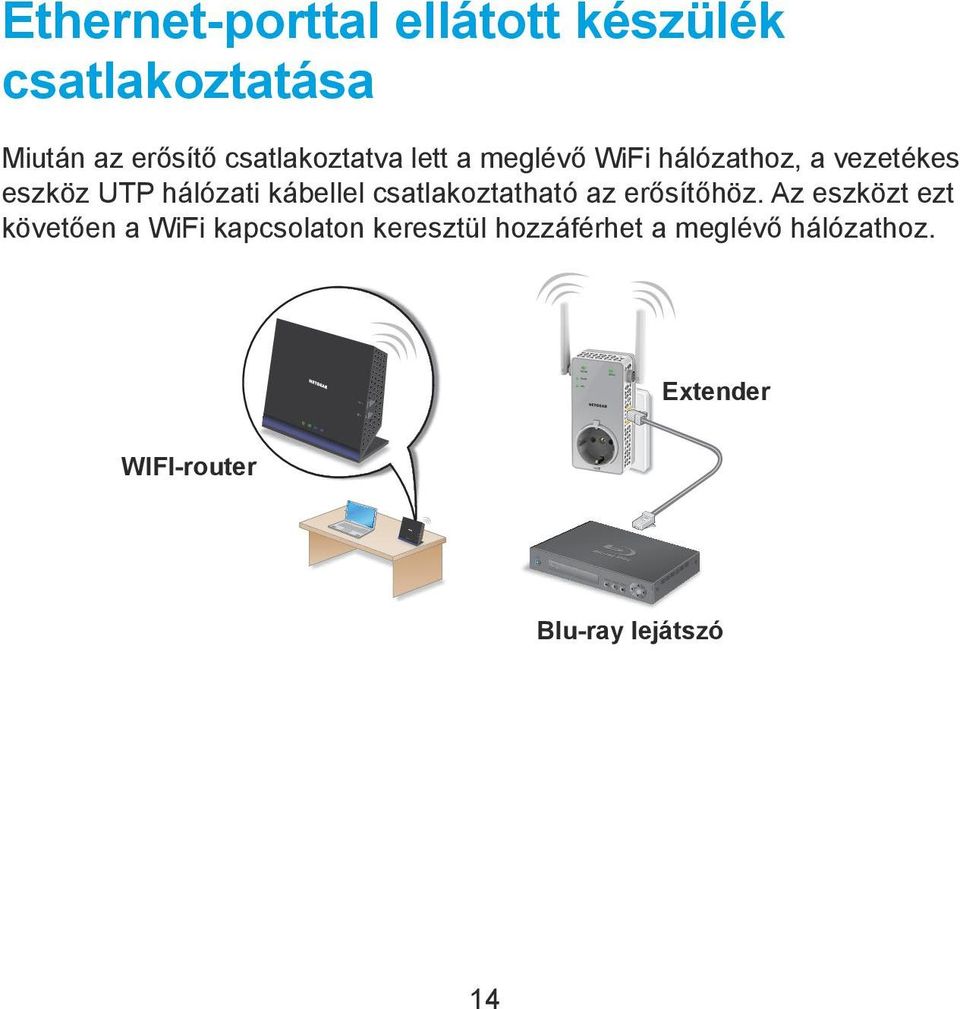

14 Ethernet-porttal ellátott készülék csatlakoztatása Miután az erősítő csatlakoztatva lett a meglévő WiFi hálózathoz, a vezetékes eszköz UTP hálózati kábellel csatlakoztatható az erősítőhöz. Az eszközt ezt követően a WiFi kapcsolaton keresztül hozzáférhet a meglévő hálózathoz. Extender WIFI-router Blu-ray lejátszó 14

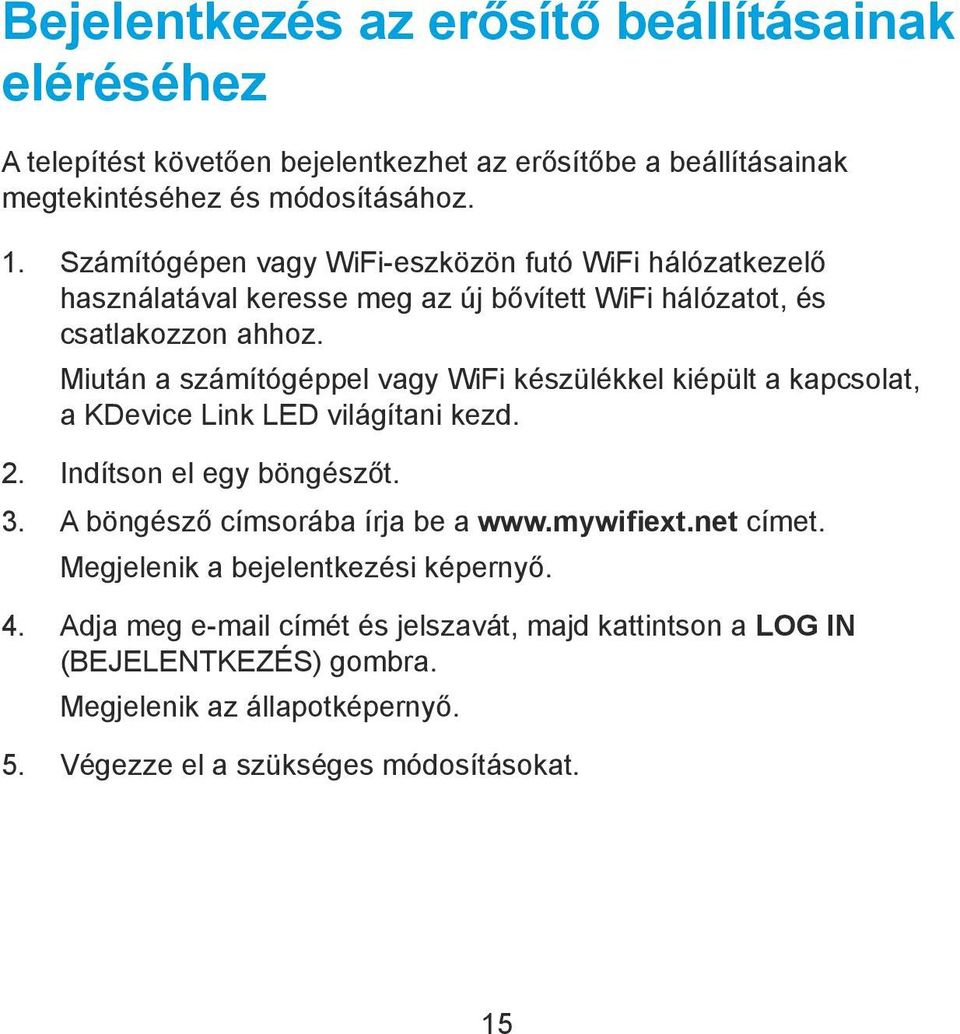

15 Bejelentkezés az erősítő beállításainak eléréséhez A telepítést követően bejelentkezhet az erősítőbe a beállításainak megtekintéséhez és módosításához. 1. Számítógépen vagy WiFi-eszközön futó WiFi hálózatkezelő használatával keresse meg az új bővített WiFi hálózatot, és csatlakozzon ahhoz. Miután a számítógéppel vagy WiFi készülékkel kiépült a kapcsolat, a KDevice Link LED világítani kezd. 2. Indítson el egy böngészőt. 3. A böngésző címsorába írja be a címet. Megjelenik a bejelentkezési képernyő. 4. Adja meg címét és jelszavát, majd kattintson a LOG IN (BEJELENTKEZÉS) gombra. Megjelenik az állapotképernyő. 5. Végezze el a szükséges módosításokat. 15

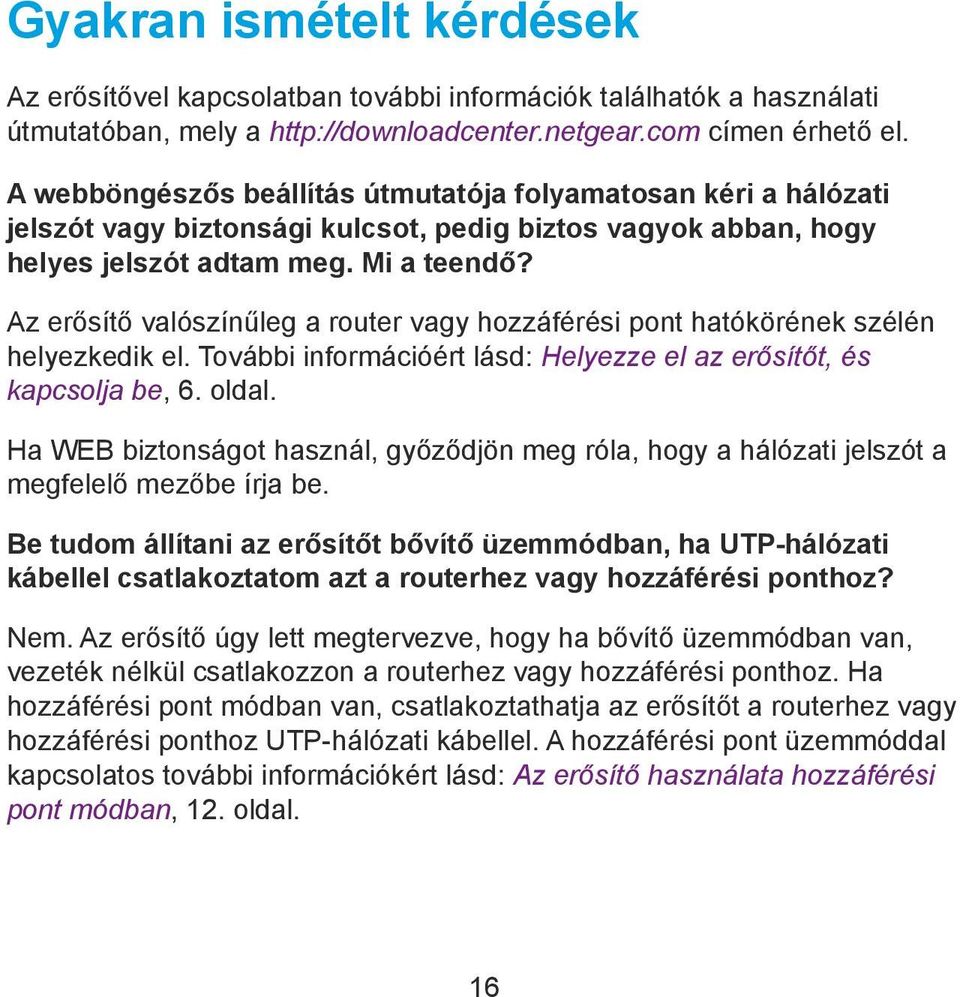

16 Gyakran ismételt kérdések Az erősítővel kapcsolatban további információk találhatók a használati útmutatóban, mely a címen érhető el. A webböngészős beállítás útmutatója folyamatosan kéri a hálózati jelszót vagy biztonsági kulcsot, pedig biztos vagyok abban, hogy helyes jelszót adtam meg. Mi a teendő? Az erősítő valószínűleg a router vagy hozzáférési pont hatókörének szélén helyezkedik el. További információért lásd: Helyezze el az erősítőt, és kapcsolja be, 6. oldal. Ha WEB biztonságot használ, győződjön meg róla, hogy a hálózati jelszót a megfelelő mezőbe írja be. Be tudom állítani az erősítőt bővítő üzemmódban, ha UTP-hálózati kábellel csatlakoztatom azt a routerhez vagy hozzáférési ponthoz? Nem. Az erősítő úgy lett megtervezve, hogy ha bővítő üzemmódban van, vezeték nélkül csatlakozzon a routerhez vagy hozzáférési ponthoz. Ha hozzáférési pont módban van, csatlakoztathatja az erősítőt a routerhez vagy hozzáférési ponthoz UTP-hálózati kábellel. A hozzáférési pont üzemmóddal kapcsolatos további információkért lásd: Az erősítő használata hozzáférési pont módban, 12. oldal. 16

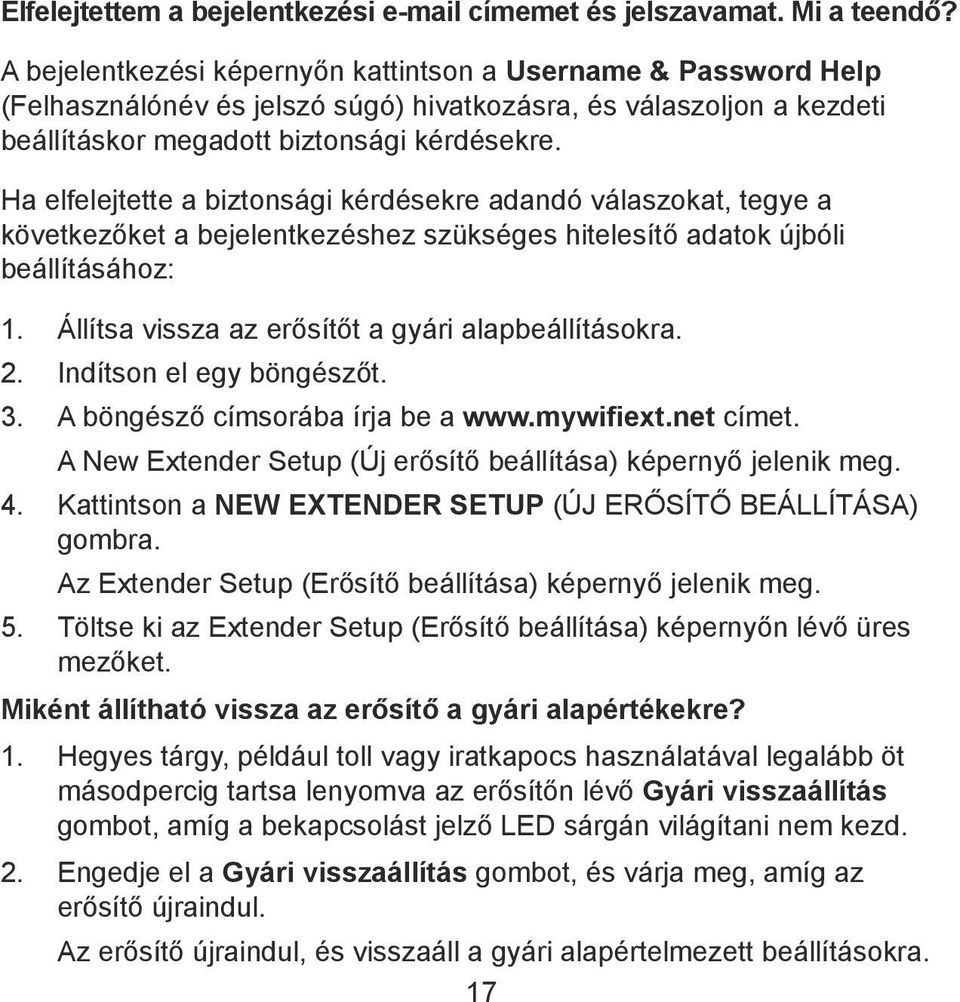

17 Elfelejtettem a bejelentkezési címemet és jelszavamat. Mi a teendő? A bejelentkezési képernyőn kattintson a Username & Password Help (Felhasználónév és jelszó súgó) hivatkozásra, és válaszoljon a kezdeti beállításkor megadott biztonsági kérdésekre. Ha elfelejtette a biztonsági kérdésekre adandó válaszokat, tegye a következőket a bejelentkezéshez szükséges hitelesítő adatok újbóli beállításához: 1. Állítsa vissza az erősítőt a gyári alapbeállításokra. 2. Indítson el egy böngészőt. 3. A böngésző címsorába írja be a címet. A New Extender Setup (Új erősítő beállítása) képernyő jelenik meg. 4. Kattintson a NEW EXTENDER SETUP (ÚJ ERŐSÍTŐ BEÁLLÍTÁSA) gombra. Az Extender Setup (Erősítő beállítása) képernyő jelenik meg. 5. Töltse ki az Extender Setup (Erősítő beállítása) képernyőn lévő üres mezőket. Miként állítható vissza az erősítő a gyári alapértékekre? 1. Hegyes tárgy, például toll vagy iratkapocs használatával legalább öt másodpercig tartsa lenyomva az erősítőn lévő Gyári visszaállítás gombot, amíg a bekapcsolást jelző LED sárgán világítani nem kezd. 2. Engedje el a Gyári visszaállítás gombot, és várja meg, amíg az erősítő újraindul. Az erősítő újraindul, és visszaáll a gyári alapértelmezett beállításokra. 17

18 Vezeték nélküli MAC szűrőt, vezeték nélküli hozzáférés-vezérlést vagy hozzáférés-vezérlési listát (ACL) engedélyeztem a routeren. Mi a teendő az erősítő telepítésekor? Amikor a WiFi eszköz az erősítőn keresztül kapcsolódik a routerhez, a WiFi eszköz router felé továbbított MAC-címe egy másik MAC-címre lesz átalakítva. Ha a router MAC-szűrője, vezeték nélküli hozzáférés-vezérlése vagy ACL-je engedélyezve van, a WiFi eszköz csatlakozni fog az erősítőhöz, de nem kaphat IP-címet az erősítőtől, és nem érheti el az internetet. Annak engedélyezésére, hogy a WiFi eszköz IP-címet kaphasson az erősítőtől és elérhesse az internetet, a router számára meg kell adni az átalakított MAC-címet. 1. Jelentkezzen be a routerbe, és tiltsa le a MAC-szűrőt, vezeték nélküli hozzáférés-vezérlést vagy ACL-t. A router MAC-szűrője, vezeték nélküli hozzáférés-vezérlése vagy ACL-je letiltásával kapcsolatos további információkat a router dokumentációjában talál. 2. Kapcsolja be az erősítőt, és csatlakoztassa az összes WiFi készüléket az erősítő hálózatához. 3. Győződjön meg róla, hogy a Router Link LED továbbra is világít. 4. Jelentkezzen be az erősítőbe: a. Indítson el egy böngészőt. b. A böngésző címsorába írja be a címet. Megjelenik a bejelentkezési képernyő. 18

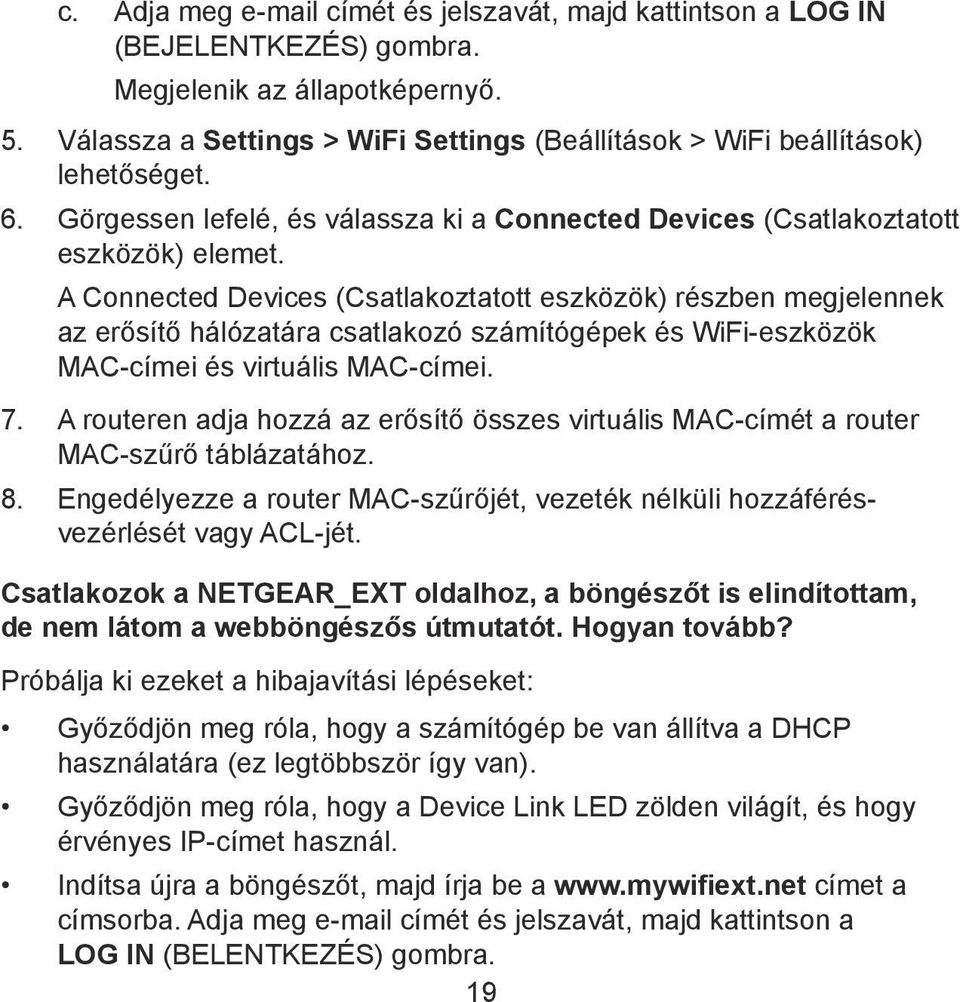

19 c. Adja meg címét és jelszavát, majd kattintson a LOG IN (BEJELENTKEZÉS) gombra. Megjelenik az állapotképernyő. 5. Válassza a Settings > WiFi Settings (Beállítások > WiFi beállítások) lehetőséget. 6. Görgessen lefelé, és válassza ki a Connected Devices (Csatlakoztatott eszközök) elemet. A Connected Devices (Csatlakoztatott eszközök) részben megjelennek az erősítő hálózatára csatlakozó számítógépek és WiFi-eszközök MAC-címei és virtuális MAC-címei. 7. A routeren adja hozzá az erősítő összes virtuális MAC-címét a router MAC-szűrő táblázatához. 8. Engedélyezze a router MAC-szűrőjét, vezeték nélküli hozzáférésvezérlését vagy ACL-jét. Csatlakozok a NETGEAR_EXT oldalhoz, a böngészőt is elindítottam, de nem látom a webböngészős útmutatót. Hogyan tovább? Próbálja ki ezeket a hibajavítási lépéseket: Győződjön meg róla, hogy a számítógép be van állítva a DHCP használatára (ez legtöbbször így van). Győződjön meg róla, hogy a Device Link LED zölden világít, és hogy érvényes IP-címet használ. Indítsa újra a böngészőt, majd írja be a címet a címsorba. Adja meg címét és jelszavát, majd kattintson a LOG IN (BELENTKEZÉS) gombra. 19

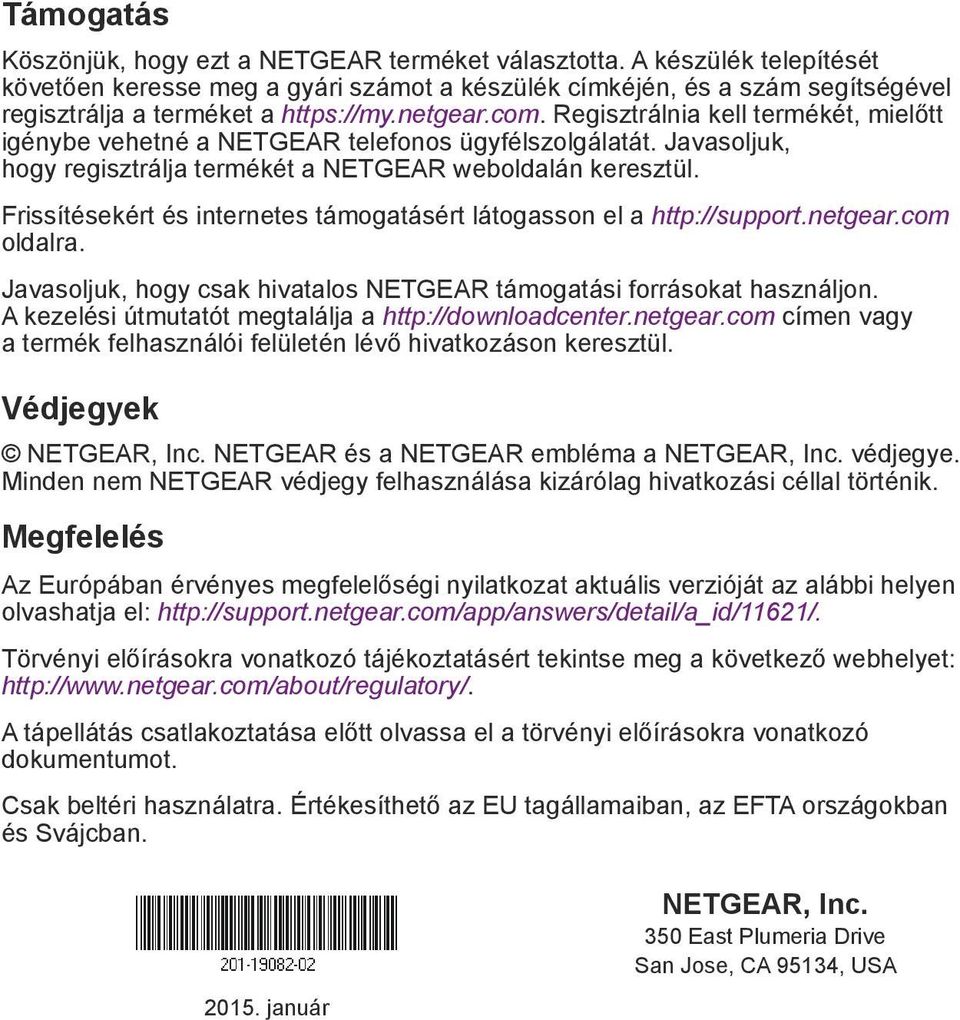

20 Támogatás Köszönjük, hogy ezt a NETGEAR terméket választotta. A készülék telepítését követően keresse meg a gyári számot a készülék címkéjén, és a szám segítségével regisztrálja a terméket a Regisztrálnia kell termékét, mielőtt igénybe vehetné a NETGEAR telefonos ügyfélszolgálatát. Javasoljuk, hogy regisztrálja termékét a NETGEAR weboldalán keresztül. Frissítésekért és internetes támogatásért látogasson el a oldalra. Javasoljuk, hogy csak hivatalos NETGEAR támogatási forrásokat használjon. A kezelési útmutatót megtalálja a címen vagy a termék felhasználói felületén lévő hivatkozáson keresztül. Védjegyek NETGEAR, Inc. NETGEAR és a NETGEAR embléma a NETGEAR, Inc. védjegye. Minden nem NETGEAR védjegy felhasználása kizárólag hivatkozási céllal történik. Megfelelés Az Európában érvényes megfelelőségi nyilatkozat aktuális verzióját az alábbi helyen olvashatja el: Törvényi előírásokra vonatkozó tájékoztatásért tekintse meg a következő webhelyet: A tápellátás csatlakoztatása előtt olvassa el a törvényi előírásokra vonatkozó dokumentumot. Csak beltéri használatra. Értékesíthető az EU tagállamaiban, az EFTA országokban és Svájcban január NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA
