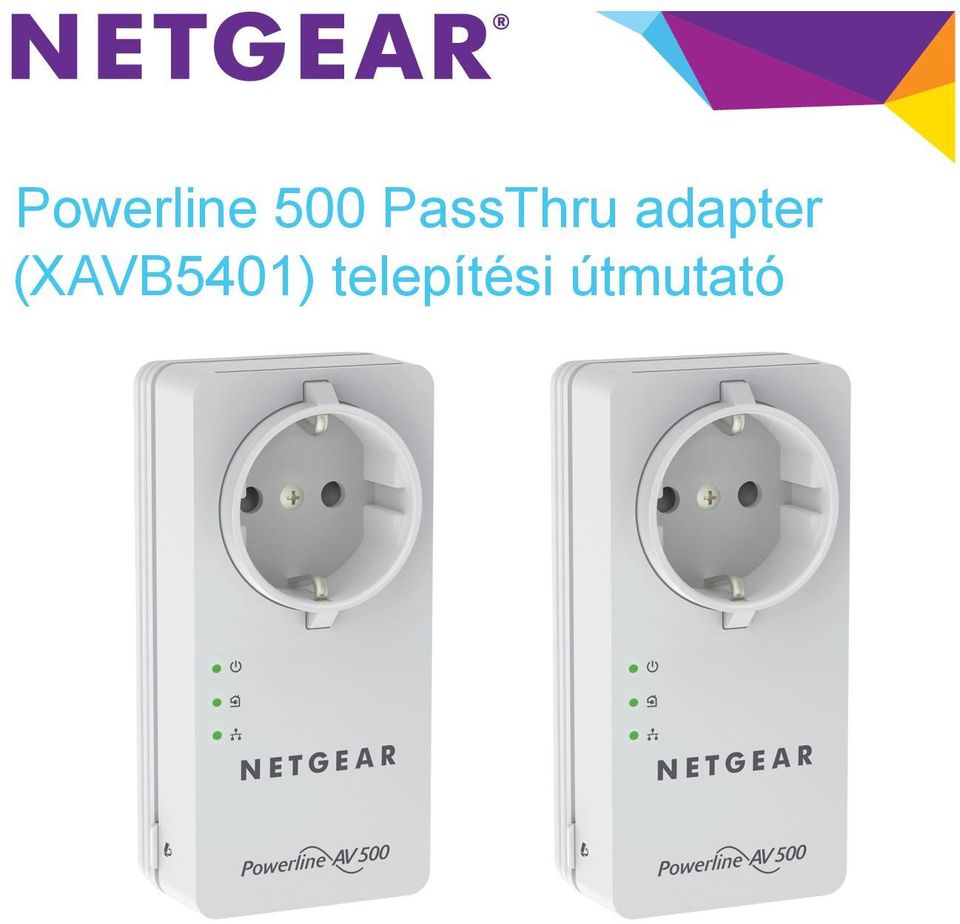

Powerline 500 PassThru adapter (XAVB5401) telepítési útmutató

Átírás

1 Powerline 500 PassThru adapter (XAVB5401) telepítési útmutató

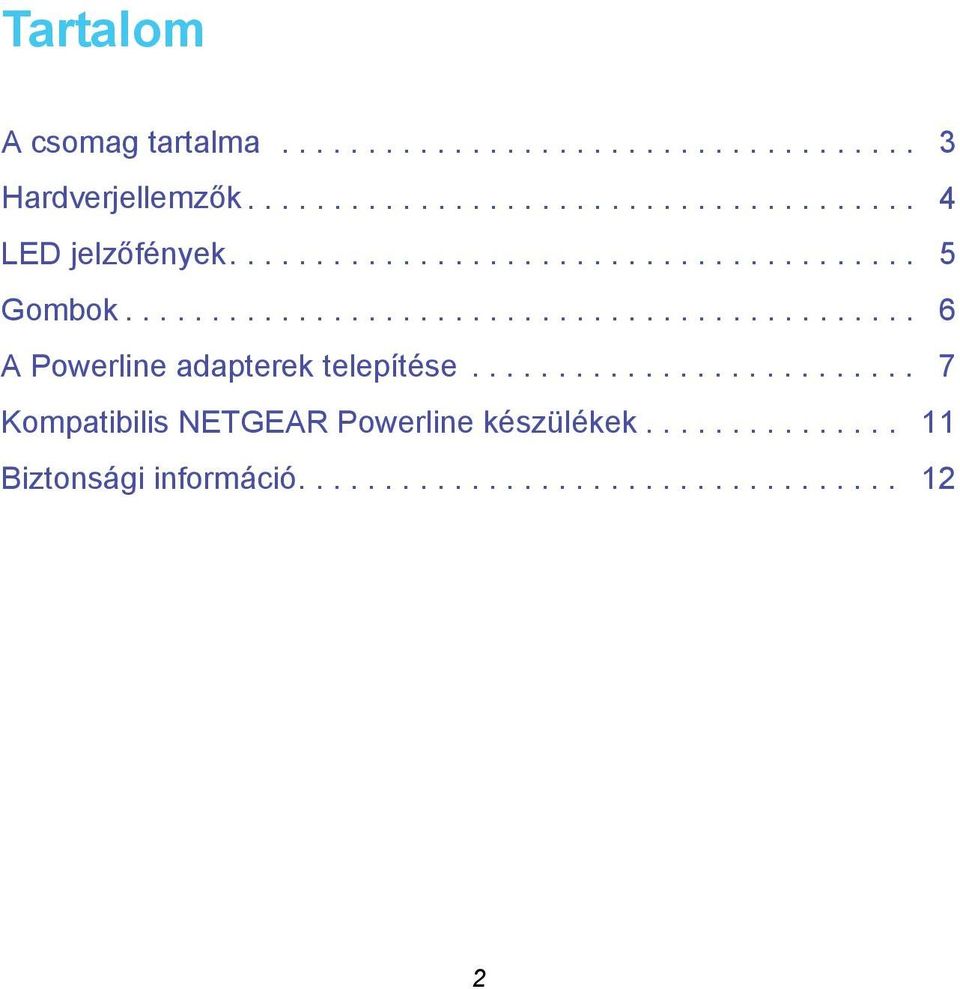

2 Tartalom A csomag tartalma Hardverjellemzők LED jelzőfények Gombok A Powerline adapterek telepítése Kompatibilis NETGEAR Powerline készülékek Biztonsági információ

3 A csomag tartalma Powerline adapterek (2) Ethernet kábelek (2) Az adapterek régiónként eltérhetnek. Előfordulhat, hogy adaptere nem így néz ki. Franciaország 3

4 Hardverjellemzők Tápellátás visszajelző LED Powerline LED Zavarszűrővel ellátott váltóáramú aljzat Ethernet LED Factory Reset (Gyári visszaállítás) gomb Biztonság gomb Ethernet csatlakozó 4

5 LED jelzőfények A LED-ek a Powerline adapterek állapotának megjelenítésére szolgálnak. Az adapter csatlakoztatásakor a tápellátás visszajelző LED-je bekapcsol és zöldre vált. Ha az Ethernet csatlakozó legalább 10 percig inaktív, az adapter energiatakarékos üzemmódba kapcsol, és a tápellátás visszajelző LED sárgára vált. Az energiatakarékos üzemmód a gyári beállításokban ki van kapcsolva. Az Ethernet LED világítani kezd és zöldre vált, ha csatlakoztat egy bekapcsolt Ethernet eszközt az adapter Ethernet csatlakozójához. Ha az Ethernet LED nem világít, nincs Ethernet kapcsolat. A Powerline LED akkor világít, ha az adapter legalább egy kompatibilis Powerline eszközt észlel. A Pick A Plug funkcióval kiválaszthatja a legnagyobb kapcsolati sebességgel rendelkező elektromos aljzatot: Zöld: kapcsolat sebessége > 80 Mb/s (gyors) Sárga: kapcsolat sebessége > 50 és < 80 Mb/s (közepes) Vörös: kapcsolat sebessége < 50 Mb/s (lassú) 5

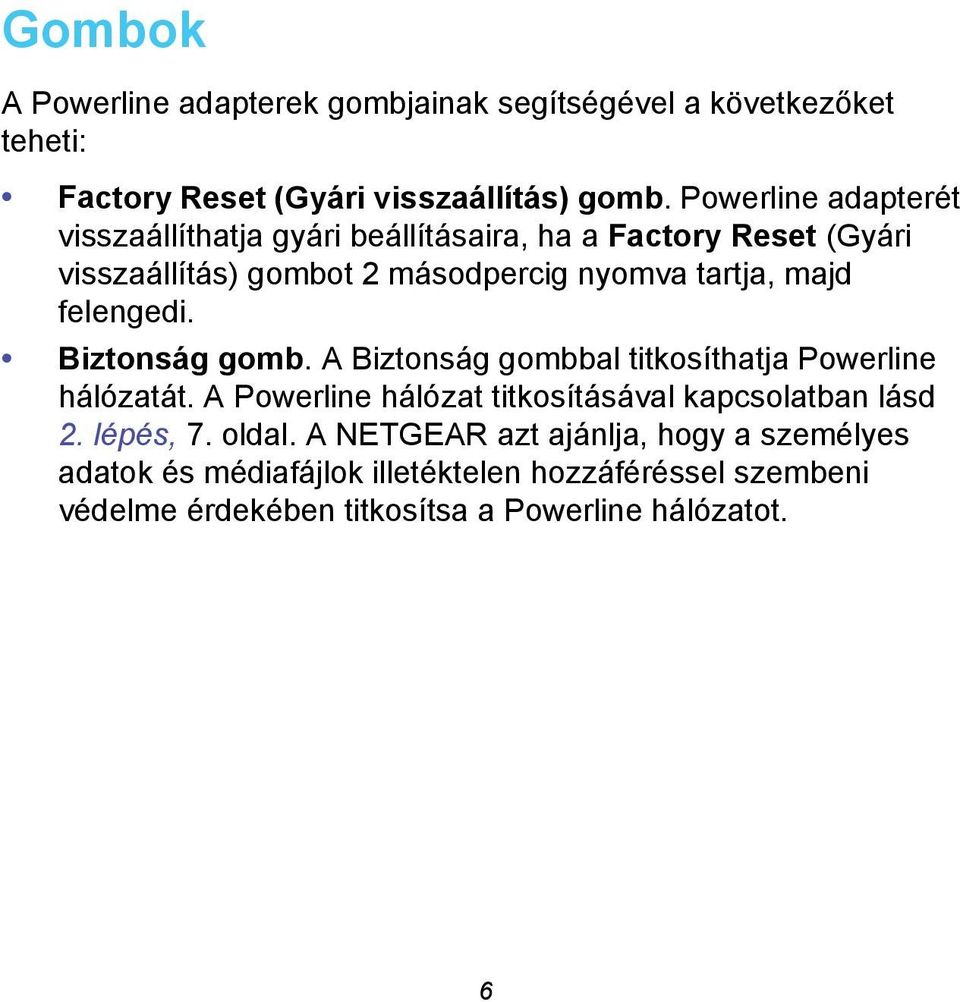

6 Gombok A Powerline adapterek gombjainak segítségével a következőket teheti: Factory Reset (Gyári visszaállítás) gomb. Powerline adapterét visszaállíthatja gyári beállításaira, ha a Factory Reset (Gyári visszaállítás) gombot 2 másodpercig nyomva tartja, majd felengedi. Biztonság gomb. A Biztonság gombbal titkosíthatja Powerline hálózatát. A Powerline hálózat titkosításával kapcsolatban lásd 2. lépés, 7. oldal. A NETGEAR azt ajánlja, hogy a személyes adatok és médiafájlok illetéktelen hozzáféréssel szembeni védelme érdekében titkosítsa a Powerline hálózatot. 6

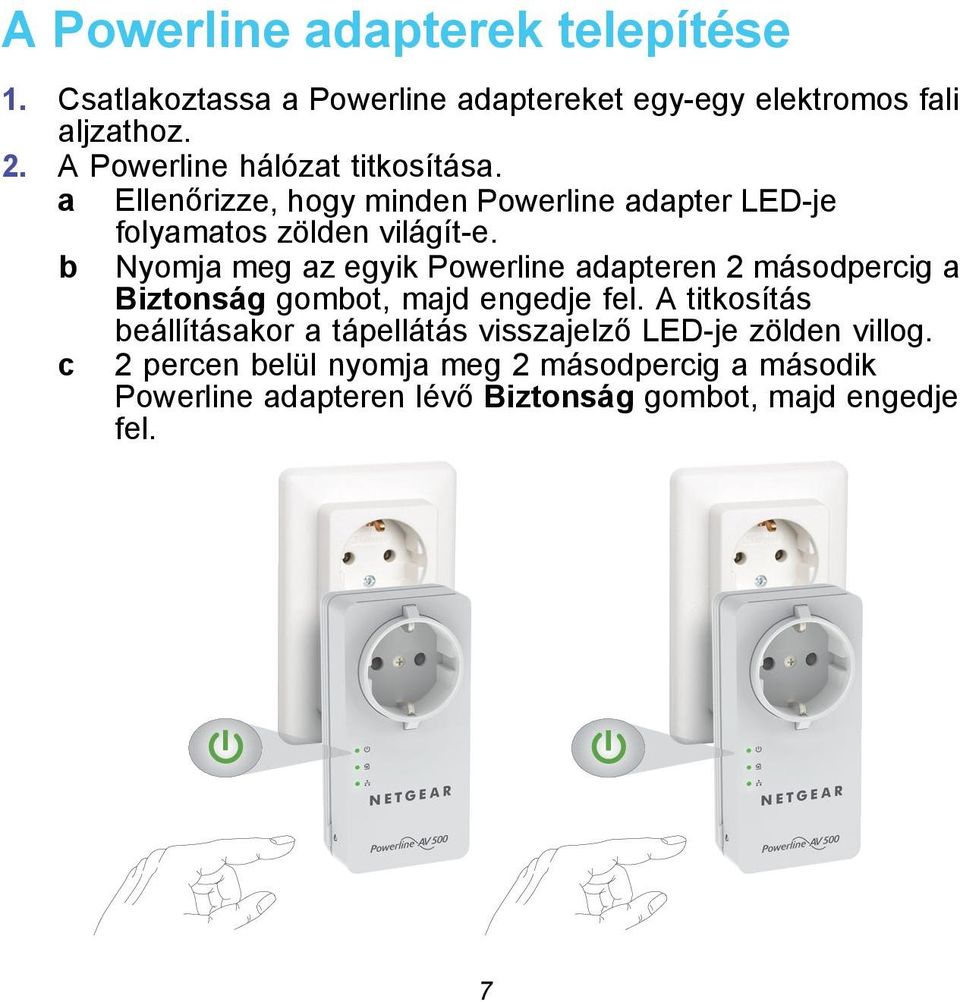

7 A Powerline adapterek telepítése 1. Csatlakoztassa a Powerline adaptereket egy-egy elektromos fali aljzathoz. 2. A Powerline hálózat titkosítása. a Ellenőrizze, hogy minden Powerline adapter LED-je folyamatos zölden világít-e. b Nyomja meg az egyik Powerline adapteren 2 másodpercig a Biztonság gombot, majd engedje fel. A titkosítás beállításakor a tápellátás visszajelző LED-je zölden villog. c 2 percen belül nyomja meg 2 másodpercig a második Powerline adapteren lévő Biztonság gombot, majd engedje fel. 7

8 Néhány másodperc után a titkosítás megtörténik, és a tápellátás visszajelző LED folyamatos zölden fog világítani. A Powerline adapterek biztonságosan tudnak kommunikálni a Powerline hálózaton. Figyelmeztetés: Ne nyomja meg a Biztonság gombot, amíg nem világít minden adapteren folyamatosan zölden a tápellátás visszajelző LED. Ha túl hamar nyomja meg a gombot, időlegesen letilthatja a Powerline kommunikációt. Ha a Powerline kommunikáció ki van kapcsolva, a Factory Reset (Gyári visszaállítás) gombbal visszaállíthatja az adaptert gyári beállításaira. 8

9 3. Dugja az egyik Powerline adaptert egy fali aljzatba útválasztója vagy átjárója közelében. 4. Egy Ethernet kábellel csatlakoztassa a Powerline adaptert az útválasztó vagy átjáró LAN portjához. A szoba 9

10 5. Dugja a másik Powerline adaptert egy fali aljzatba ott, ahol internet elérésre van szüksége. 6. Egy Ethernet kábellel csatlakoztassa a második Powerline adaptert egy Ethernet képes eszközhöz. B szoba Ethernet képes eszköze (számítógép, játékkonzol, set-top box vagy Blu-ray lejátszója) most már rendelkezik internet kapcsolattal. 10

11 Kompatibilis NETGEAR Powerline készülékek Powerline eszközei a következő kompatibilis NETGEAR készülékekkel képes megosztott Powerline hálózaton keresztüli kommunikációra: XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004, XWNB5602, XWNB5201, és XWNB1601. A HomePlug AV tanúsítvánnyal rendelkező eszközök teljes listája a weboldalon érhető el. 11

12 Biztonsági információ A termékek nemzeti szabványok szerinti ellenőrzése és jóváhagyása (a CB-től eltérő jóváhagyási rendszereknél) során a csatlakozóra, a csatlakozóaljzatra és a közvetlenül csatlakoztatható eszközökre vonatkozó nemzeti szabványokat (például az Egyesült Államokban használatosakat) is figyelembe kell venni. Váltakozó áram névleges bemeneti tartománya (NA): V, 0,2 A (max); Hz, a csatlakozóaljzat névleges kimeneti tartományát kivéve. Váltakozó áram névleges bemeneti tartománya (AU, UK, FR, EU): V, 0,2 A (max), Hz, a csatlakozóaljzat névleges kimeneti tartományát kivéve. Az XAV5401 névleges műszaki adatai (maximális terhelés): EU: 16 A 250 V; UK: 13A, 250V; FR: 16A, 250V; NA: 15A, 125V; AU: 10A, 250V. Üzemi hőmérséklet: 0 40 C Ellenőrizze a zavarszűrővel ellátott váltóáramú aljzatba csatlakoztatott készülékekhez szükséges elektromos áramot. Ügyeljen rá, hogy ne lépje túl az otthoni névleges kimeneti tartományt, a termék névleges kimeneti tartományát és elektromos előírásait. 12

13 A csatlakozóaljzatot a készülék közelében, könnyen hozzáférhető helyre kell felszerelni. A zavarszűrővel ellátott váltóáramú aljzathoz csak tápkábelt szabad csatlakoztatni, egyéb berendezés közvetlen csatlakoztatása nem engedélyezett. A használható tápkábel maximális hossza 1 m, minimális keresztmetszete 0,75 mm2. Ne csatlakoztasson az XAV5401 névleges értékeit meghaladó eszközöket a zavarszűrővel ellátott váltakozó áramú aljzathoz. A zavarszűrővel ellátott váltóáramú aljzat kimeneti feszültsége megegyezik azzal a fali aljzatéval, melyhez az XAV5401 csatlakoztatva van. A rendszerkárosodás megelőzése érdekében győződjön meg róla, hogy a csatlakoztatott eszközök elektromos besorolása megfelel a helyi tápellátásnak. Ha a váltakozó áramú bemeneti feszültség kisebb mint 100 Vac, elképzelhető, hogy az XAV5401 zavarszűrővel ellátott váltóáramú aljzatához csatlakoztatott készülék működése nem lesz megfelelő. NE CSATLAKOZTASSON NAGY HÁZTARTÁSI GÉPEKET a zavarszűrővel ellátott váltóáramú aljzathoz, illetve az ahhoz csatlakoztatott elosztóhoz. A készülék nem használható háztartási gépekhez, pl. légkondicionáló berendezésekhez, szerszámgépekhez, fűtőtestekhez, ventilátorokhoz, hajszárítókhoz, sütőkhöz, hűtőszekrényekhez stb. 13

14

15

16 Támogatás Köszönjük, hogy ezt a NETGEAR terméket választotta! A készülék telepítését követően keresse meg a gyári számot a készülék címkéjén, és a számmal regisztrálja a terméket a weboldalon. Regisztrálnia kell termékét, mielőtt igénybe vehetné a NETGEAR telefonos ügyfélszolgálatát. Javasoljuk, hogy regisztrálja termékét a NETGEAR weboldalán keresztül. Termékekkel kapcsolatos frissítésekért, további dokumentációért és támogatásért látogasson el a oldalra. Javasoljuk, hogy csak hivatalos NETGEAR támogatási forrásokat használjon. Letöltheti a kezelési útmutatót a oldalon, vagy a termék felhasználói felületén található hivatkozásról. Védjegyek A NETGEAR, a NETGEAR logó, valamint a Connect with Innovation a NETGEAR, Inc. és/vagy leányvállalatai védjegyei és/vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban. Az információk előzetes bejelentés nélkül változhatnak. NETGEAR, Inc. Minden jog fenntartva. Megfelelés A jelenlegi EU Megfelelőségi nyilatkozat a következő címen találja: Csak beltéri használatra. Érvényes az EU tagállamaiban, az EFTA országokban és Svájcban. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA április
