Powerline 200 Otthoni hálózati adapter (PL200)

Átírás

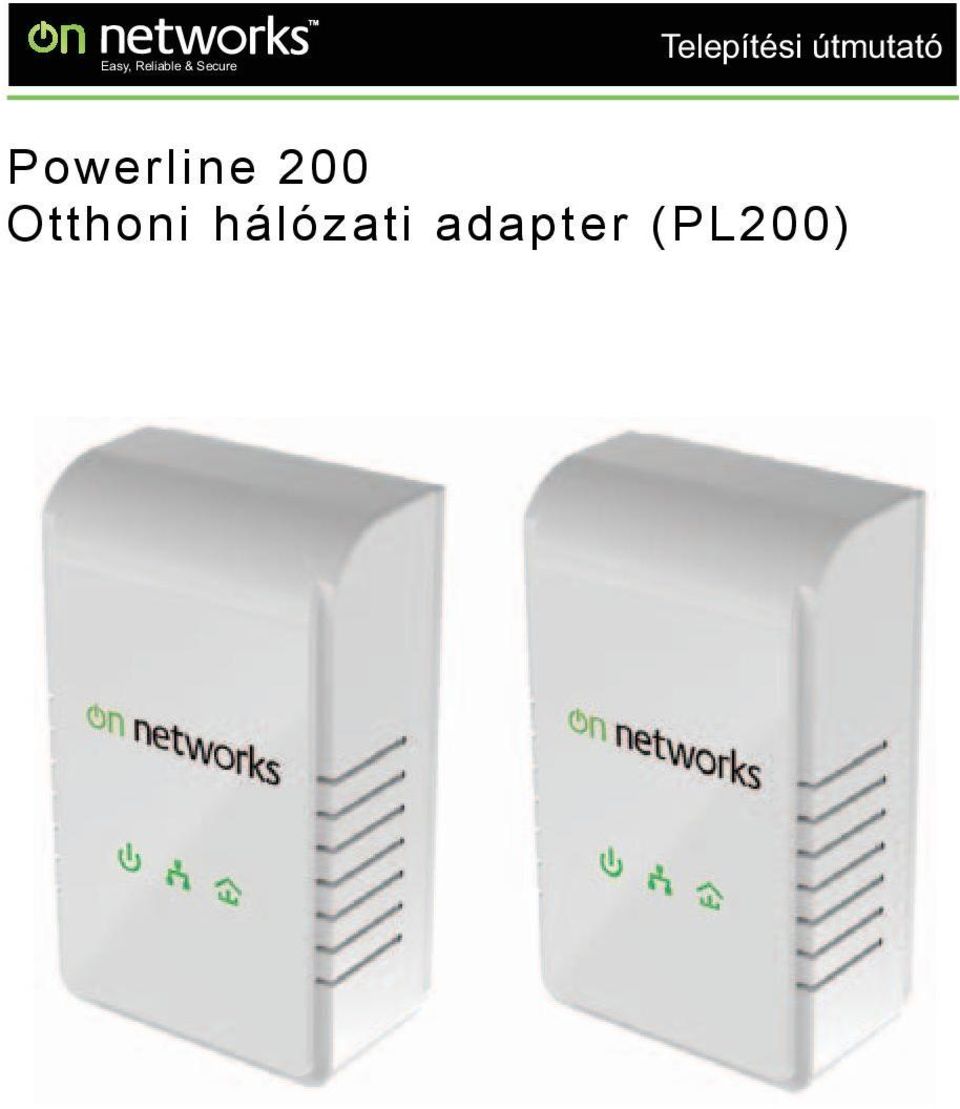

1 Easy, Reliable & Secure Telepítési útmutató Powerline 200 Otthoni hálózati adapter (PL200)

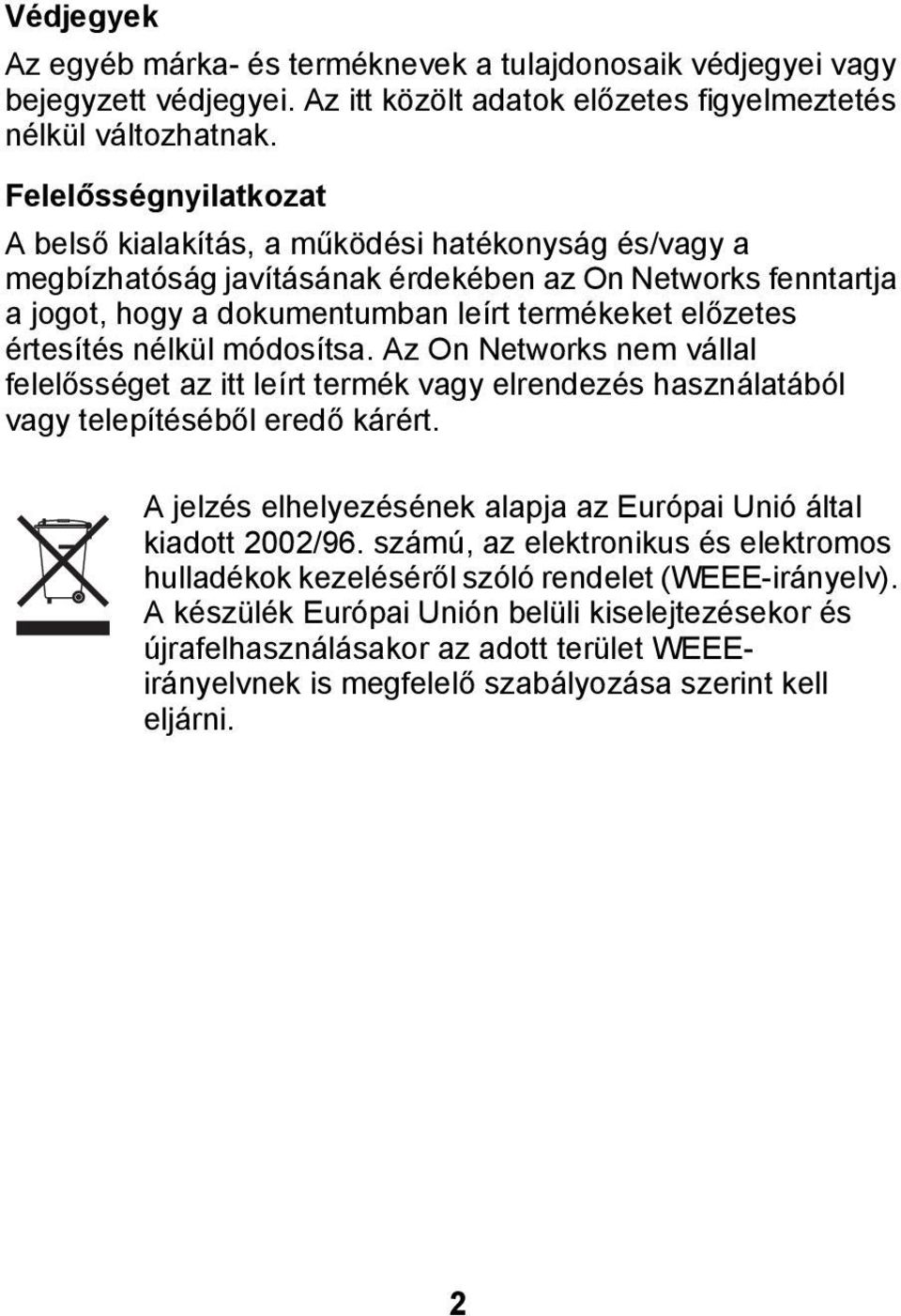

2 Védjegyek Az egyéb márka- és terméknevek a tulajdonosaik védjegyei vagy bejegyzett védjegyei. Az itt közölt adatok előzetes figyelmeztetés nélkül változhatnak. Felelősségnyilatkozat A belső kialakítás, a működési hatékonyság és/vagy a megbízhatóság javításának érdekében az On Networks fenntartja a jogot, hogy a dokumentumban leírt termékeket előzetes értesítés nélkül módosítsa. Az On Networks nem vállal felelősséget az itt leírt termék vagy elrendezés használatából vagy telepítéséből eredő kárért. A jelzés elhelyezésének alapja az Európai Unió által kiadott 2002/96. számú, az elektronikus és elektromos hulladékok kezeléséről szóló rendelet (WEEE-irányelv). A készülék Európai Unión belüli kiselejtezésekor és újrafelhasználásakor az adott terület WEEEirányelvnek is megfelelő szabályozása szerint kell eljárni. 2

3 LED jelzőfények Elem A tápellátás visszajelző LED-je Ethernet LED Teljesítményjelző Leírás Folyamatos zöld: A készülék be van kapcsolva. Folyamatos sárga: Az adapter energiatakarékos üzemmódban van. Villogó zöld: Az adapter a biztonsági beállításokat ellenőrzi. Nem világít: Nincs tápellátás. Folyamatos zöld: Az Ethernet port kapcsolata aktív. Nem világít: Nincs Ethernet kapcsolat. Folyamatos zöld: Az adapter csatlakozik a Powerline hálózathoz. Nem világít: Az adapter nem észlelt más kompatibilis, ugyanezt a titkosítókulcsot használó Powerline eszközt. 3

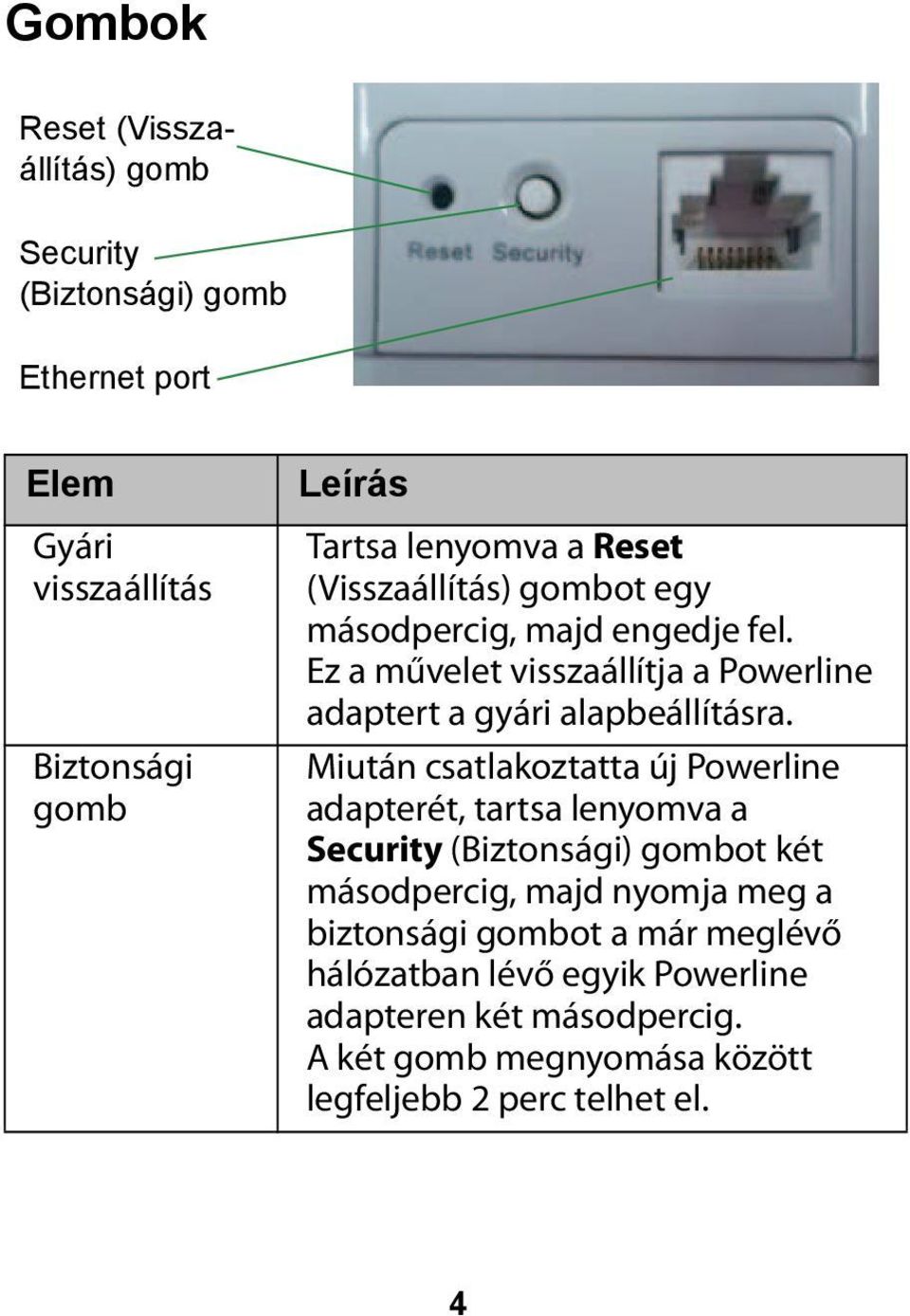

4 Gombok Reset (Visszaállítás) gomb Security (Biztonsági) gomb Ethernet port Elem Gyári visszaállítás Biztonsági gomb Leírás Tartsa lenyomva a Reset (Visszaállítás) gombot egy másodpercig, majd engedje fel. Ez a művelet visszaállítja a Powerline adaptert a gyári alapbeállításra. Miután csatlakoztatta új Powerline adapterét, tartsa lenyomva a Security (Biztonsági) gombot két másodpercig, majd nyomja meg a biztonsági gombot a már meglévő hálózatban lévő egyik Powerline adapteren két másodpercig. A két gomb megnyomása között legfeljebb 2 perc telhet el. 4

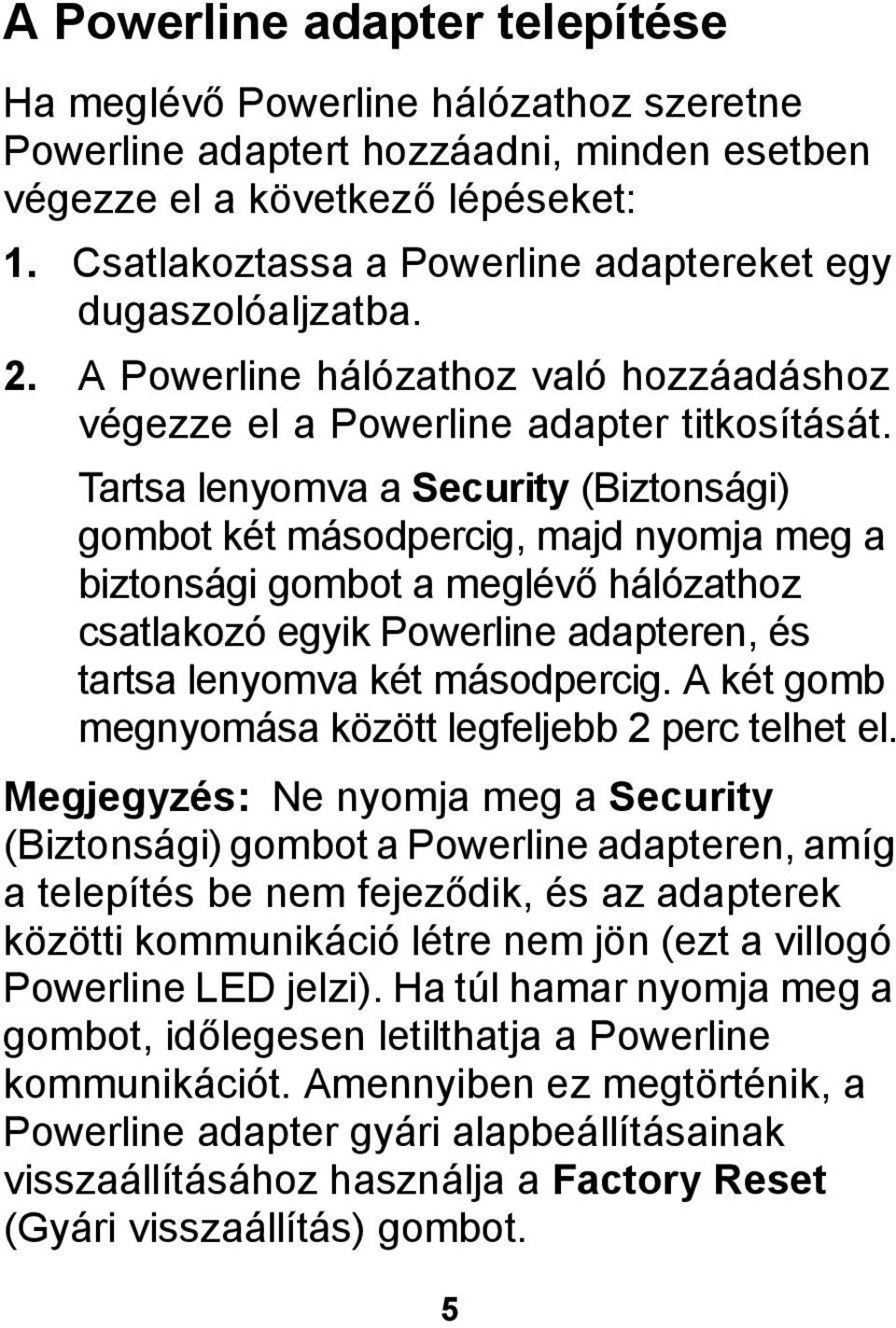

5 A Powerline adapter telepítése Ha meglévő Powerline hálózathoz szeretne Powerline adaptert hozzáadni, minden esetben végezze el a következő lépéseket: 1. Csatlakoztassa a Powerline adaptereket egy dugaszolóaljzatba. 2. A Powerline hálózathoz való hozzáadáshoz végezze el a Powerline adapter titkosítását. Tartsa lenyomva a Security (Biztonsági) gombot két másodpercig, majd nyomja meg a biztonsági gombot a meglévő hálózathoz csatlakozó egyik Powerline adapteren, és tartsa lenyomva két másodpercig. A két gomb megnyomása között legfeljebb 2 perc telhet el. Megjegyzés: Ne nyomja meg a Security (Biztonsági) gombot a Powerline adapteren, amíg a telepítés be nem fejeződik, és az adapterek közötti kommunikáció létre nem jön (ezt a villogó Powerline LED jelzi). Ha túl hamar nyomja meg a gombot, időlegesen letilthatja a Powerline kommunikációt. Amennyiben ez megtörténik, a Powerline adapter gyári alapbeállításainak visszaállításához használja a Factory Reset (Gyári visszaállítás) gombot. 5

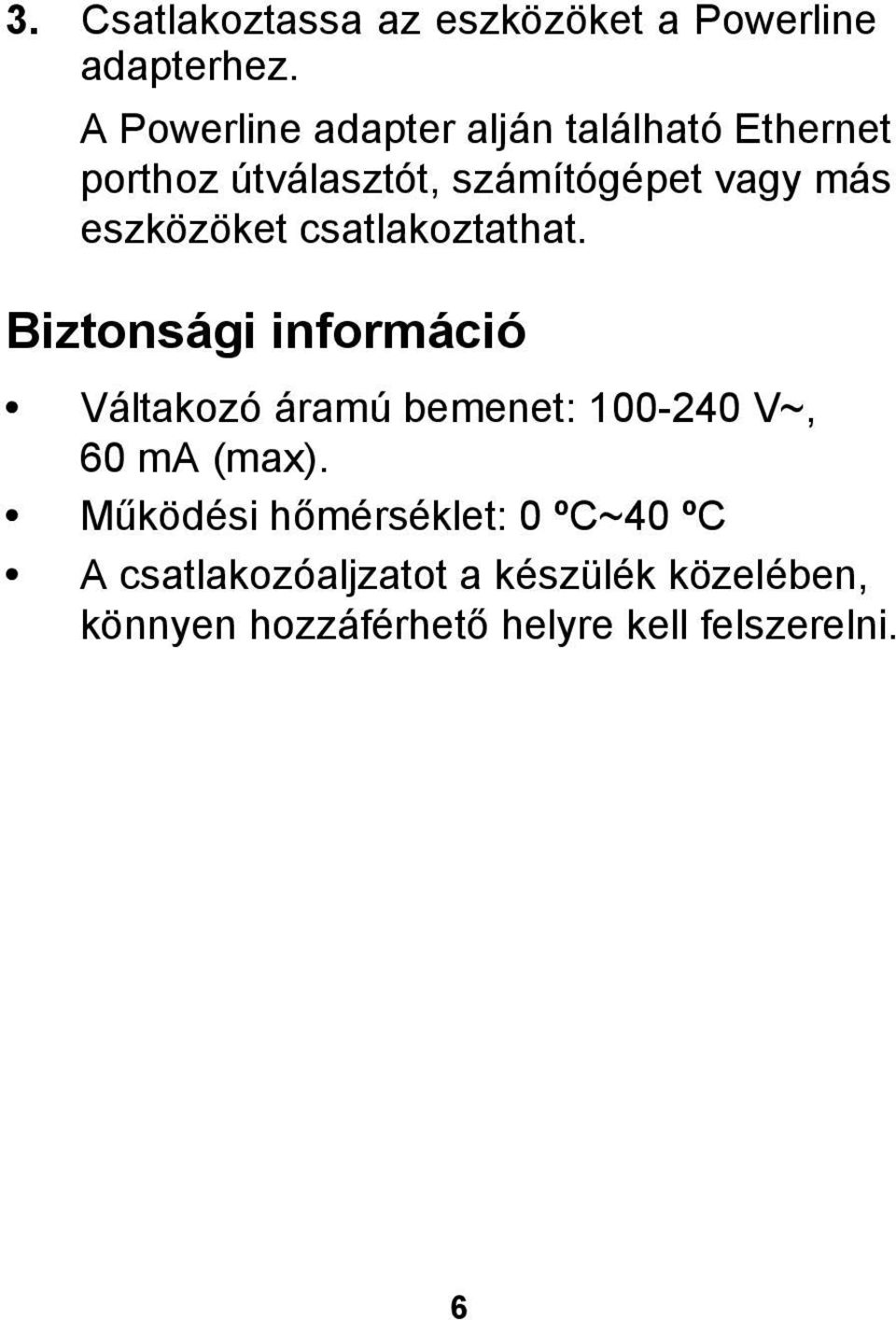

6 3. Csatlakoztassa az eszközöket a Powerline adapterhez. A Powerline adapter alján található Ethernet porthoz útválasztót, számítógépet vagy más eszközöket csatlakoztathat. Biztonsági információ Váltakozó áramú bemenet: V~, 60 ma (max). Működési hőmérséklet: 0 ºC~40 ºC A csatlakozóaljzatot a készülék közelében, könnyen hozzáférhető helyre kell felszerelni. 6

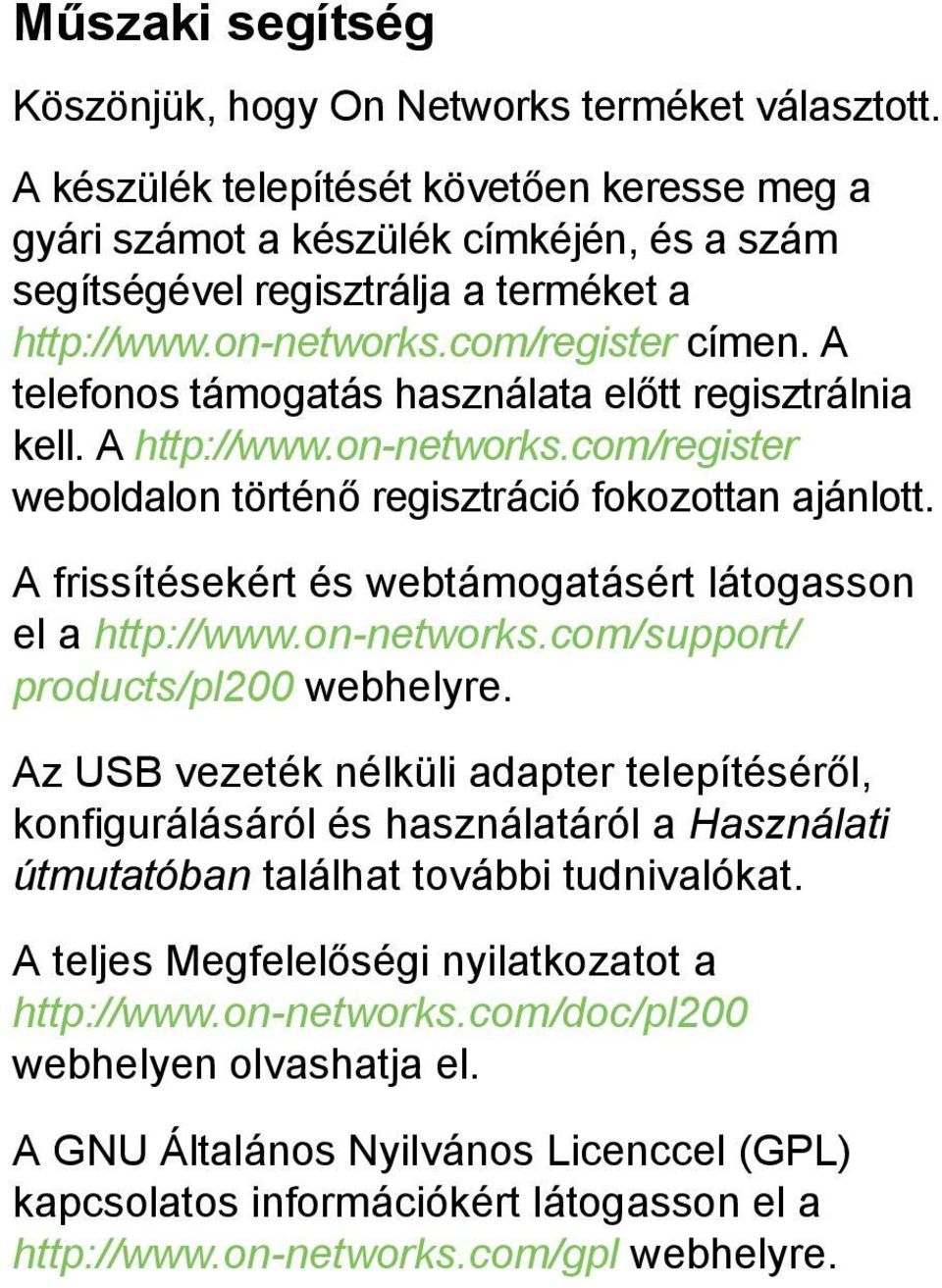

7 Műszaki segítség Köszönjük, hogy On Networks terméket választott. A készülék telepítését követően keresse meg a gyári számot a készülék címkéjén, és a szám segítségével regisztrálja a terméket a címen. A telefonos támogatás használata előtt regisztrálnia kell. A weboldalon történő regisztráció fokozottan ajánlott. A frissítésekért és webtámogatásért látogasson el a products/pl200 webhelyre. Az USB vezeték nélküli adapter telepítéséről, konfigurálásáról és használatáról a Használati útmutatóban találhat további tudnivalókat. A teljes Megfelelőségi nyilatkozatot a webhelyen olvashatja el. A GNU Általános Nyilvános Licenccel (GPL) kapcsolatos információkért látogasson el a webhelyre.

8 2012. Április
