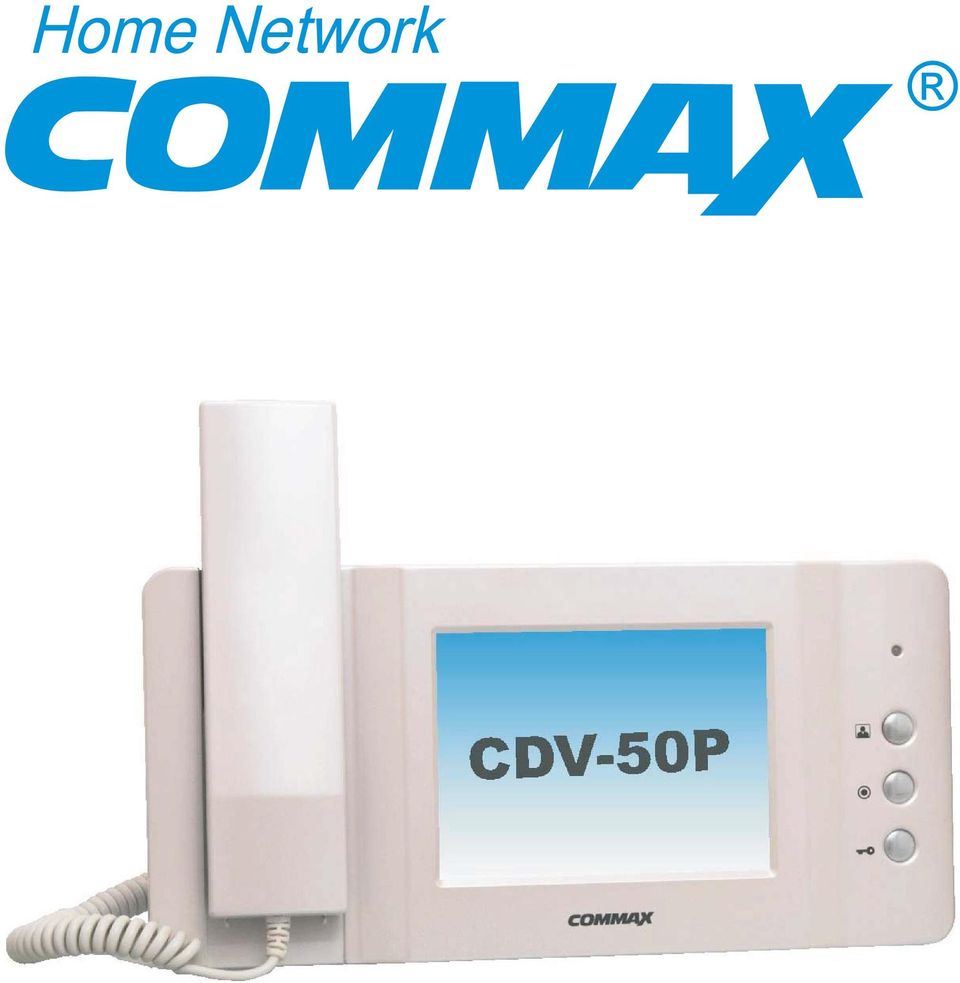

1 Home Network

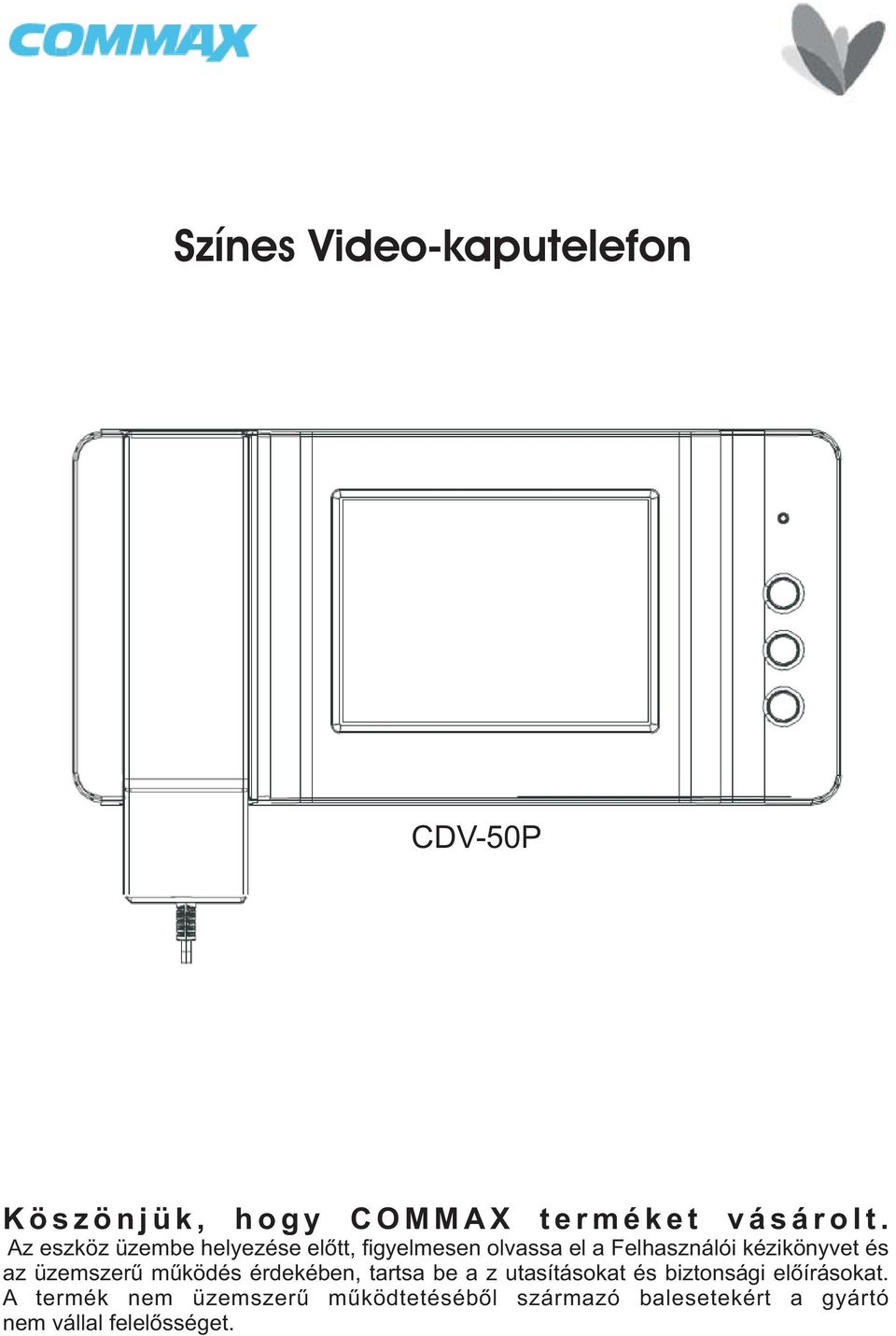

2 Színes Video-kaputelefon CDV-50P Köszönjük, hogy COMMAX terméket vásárolt. Az eszköz üzembe helyezése előtt, figyelmesen olvassa el a Felhasználói kézikönyvet és az üzemszerű működés érdekében, tartsa be a z utasításokat és biztonsági előírásokat. A termék nem üzemszerű működtetéséből származó balesetekért a gyártó nem vállal felelősséget.

és az üzemszerű működés érdekében, tartsa be a z utasításokat és biztonsági

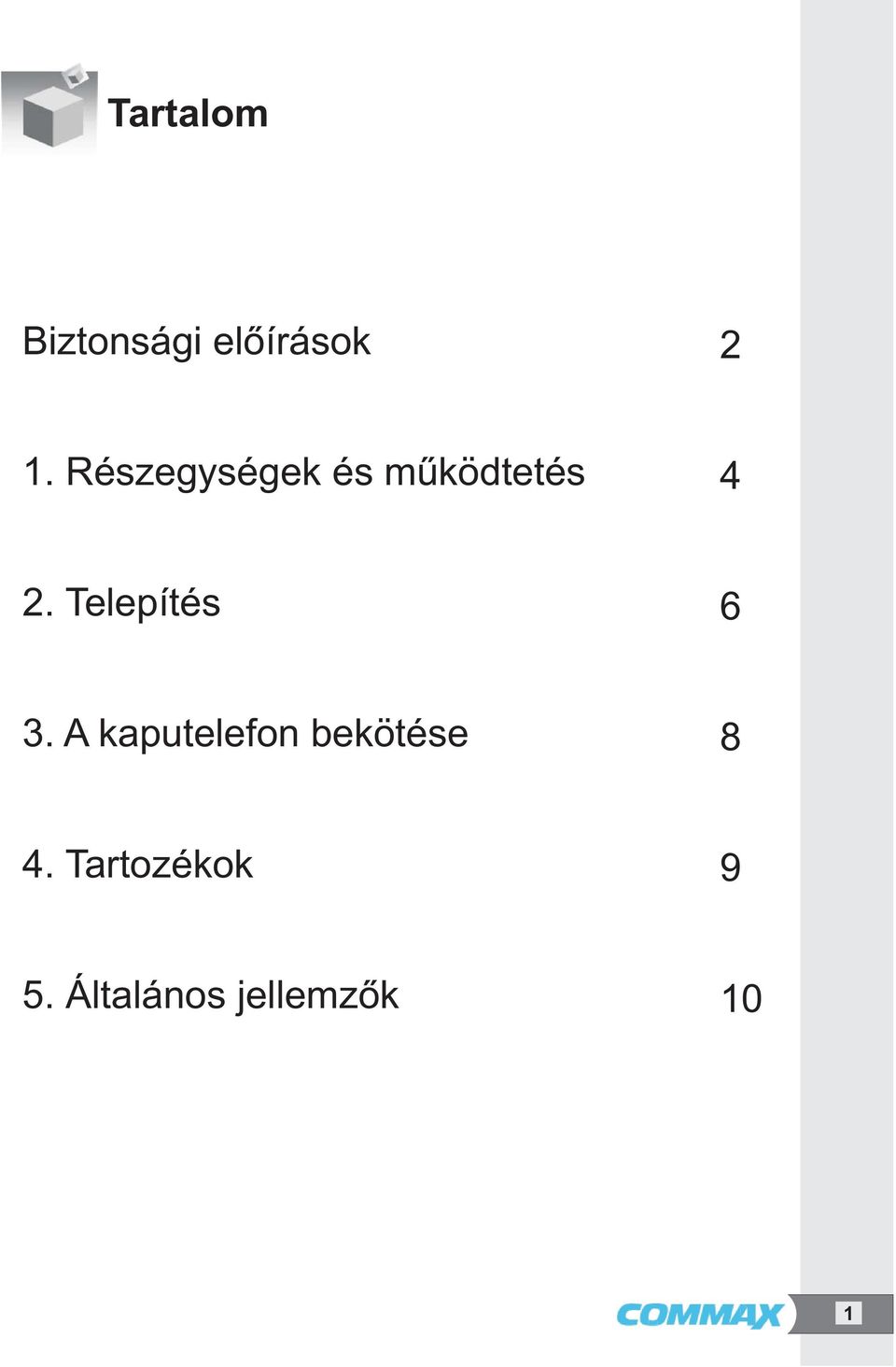

3 Tartalom Biztonsági előírások 2 1. Részegységek és működtetés 4 2. Telepítés 6 3. A kaputelefon bekötése 8 4. Tartozékok 9 5. Általános jellemzők 10 1

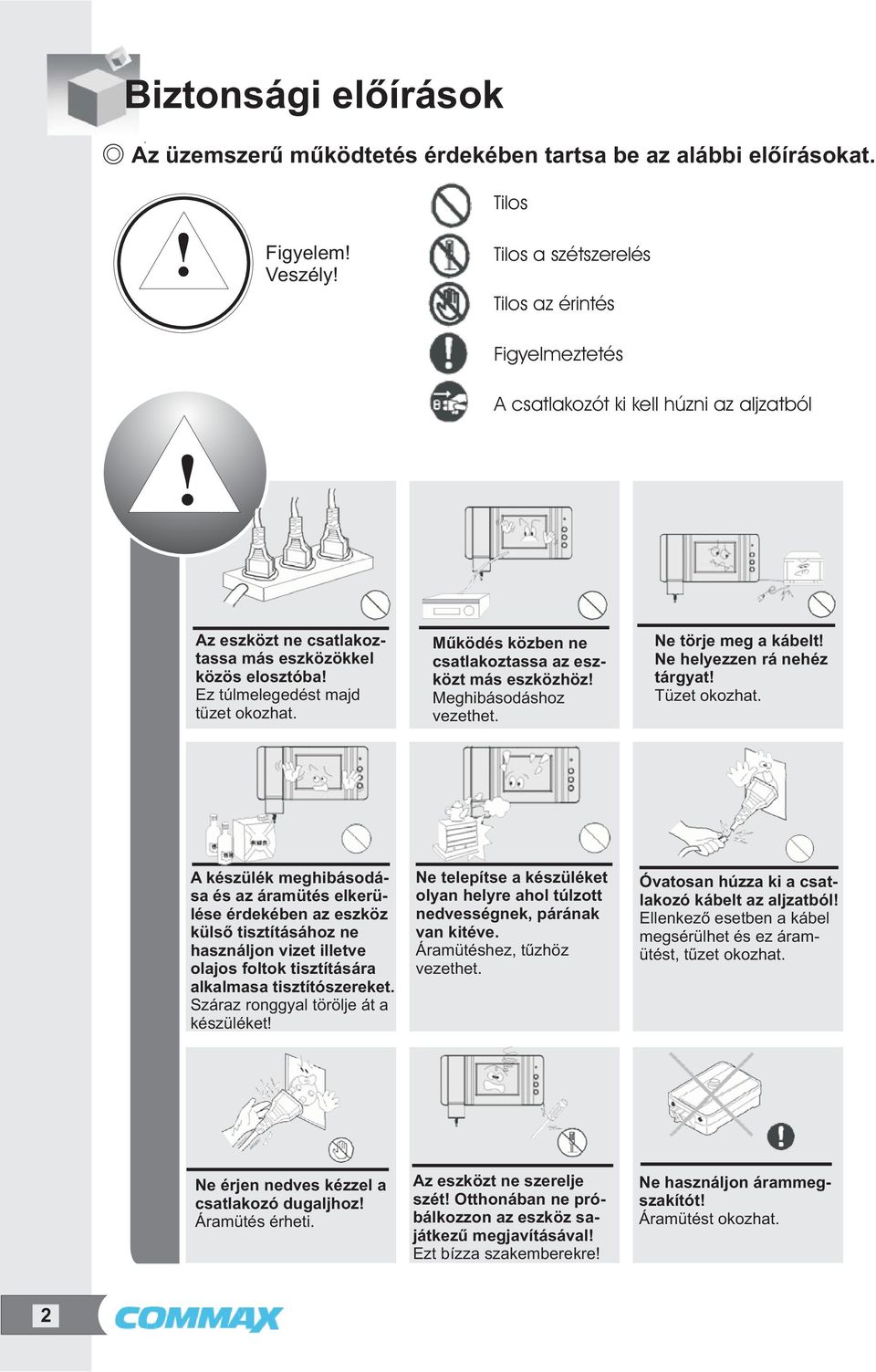

4 Biztonsági előírások Az üzemszerű működtetés érdekében tartsa be az alábbi előírásokat.! Figyelem! Veszély! Tilos Tilos a szétszerelés Tilos az érintés Figyelmeztetés A csatlakozót ki kell húzni az aljzatból! Az eszközt ne csatlakoztassa más eszközökkel közös elosztóba! Ez túlmelegedést majd tüzet okozhat. Működés közben ne csatlakoztassa az eszközt más eszközhöz! Meghibásodáshoz vezethet. Ne törje meg a kábelt! Ne helyezzen rá nehéz tárgyat! Tüzet okozhat. A készülék meghibásodása és az áramütés elkerülése érdekében az eszköz külső tisztításához ne használjon vizet illetve olajos foltok tisztítására alkalmasa tisztítószereket. Száraz ronggyal törölje át a készüléket! Ne telepítse a készüléket olyan helyre ahol túlzott nedvességnek, párának van kitéve. Áramütéshez, tűzhöz vezethet. Óvatosan húzza ki a csatlakozó kábelt az aljzatból! Ellenkező esetben a kábel megsérülhet és ez áramütést, tűzet okozhat. Ne érjen nedves kézzel a csatlakozó dugaljhoz! Áramütés érheti. Az eszközt ne szerelje szét! Otthonában ne próbálkozzon az eszköz sajátkezű megjavításával! Ezt bízza szakemberekre! Ne használjon árammegszakítót! Áramütést okozhat. 2

Működés közben ne csatlakoztassa az eszközt más eszközhöz! Meghibásodáshoz vezethet. Ne törje meg a kábelt! Ne helyezzen rá nehéz tárgyat! Tüzet okozhat.

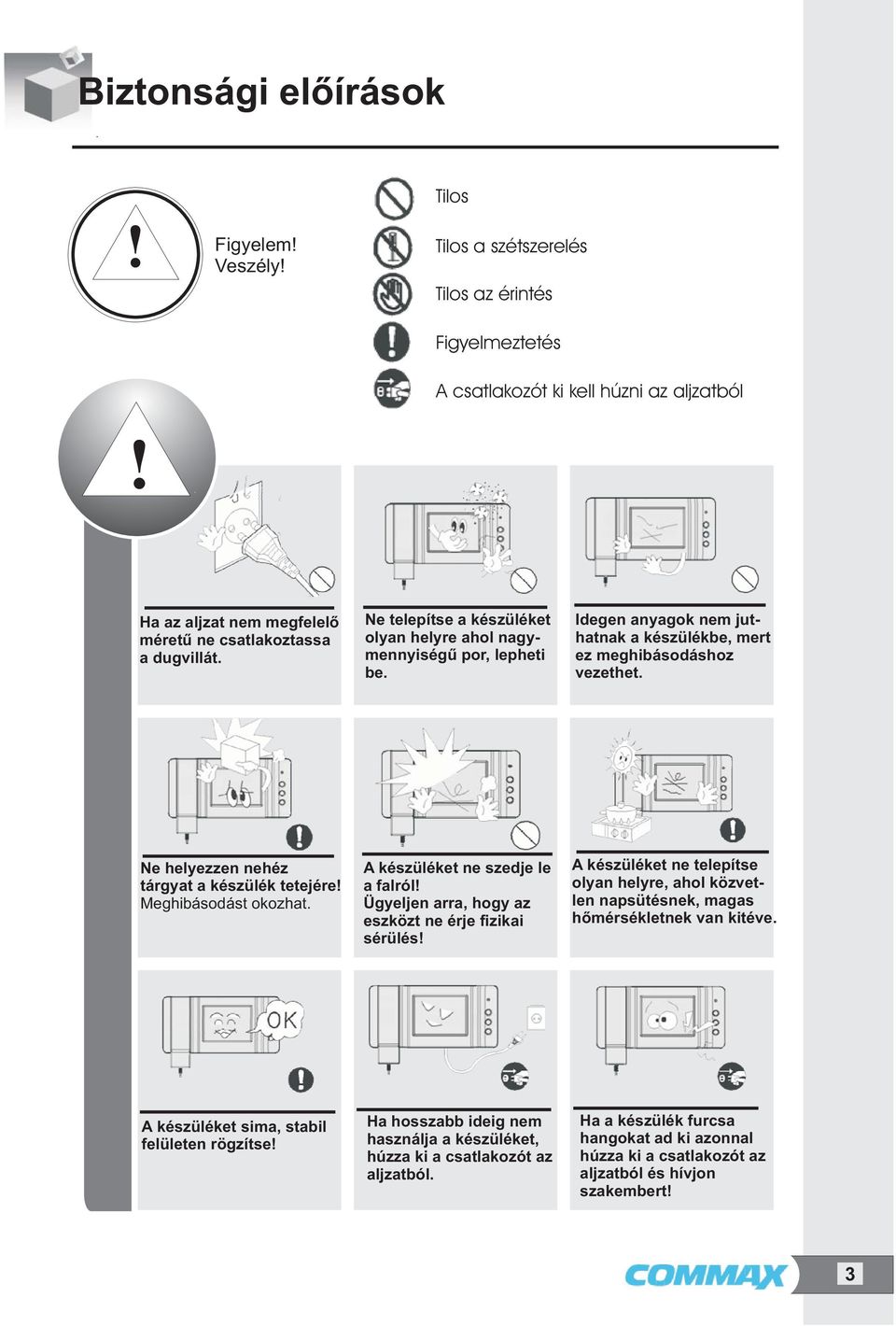

5 Biztonsági előírások Tilos! Figyelem! Veszély! Tilos a szétszerelés Tilos az érintés Figyelmeztetés A csatlakozót ki kell húzni az aljzatból! Ha az aljzat nem megfelelő méretű ne csatlakoztassa a dugvillát. Ne telepítse a készüléket olyan helyre ahol nagymennyiségű por, lepheti be. Idegen anyagok nem juthatnak a készülékbe, mert ez meghibásodáshoz vezethet. Ne helyezzen nehéz tárgyat a készülék tetejére! Meghibásodást okozhat. A készüléket ne szedje le a falról! Ügyeljen arra, hogy az eszközt ne érje fizikai sérülés! A készüléket ne telepítse olyan helyre, ahol közvetlen napsütésnek, magas hőmérsékletnek van kitéve. A készüléket sima, stabil felületen rögzítse! Ha hosszabb ideig nem használja a készüléket, húzza ki a csatlakozót az aljzatból. Ha a készülék furcsa hangokat ad ki azonnal húzza ki a csatlakozót az aljzatból és hívjon szakembert! 3

Idegen anyagok nem juthatnak a készülékbe, mert ez meghibásodáshoz vezethet. Ne helyezzen nehéz tárgyat a készülék tetejére! Meghibásodást okozhat. A készüléket ne szedje le a falról!

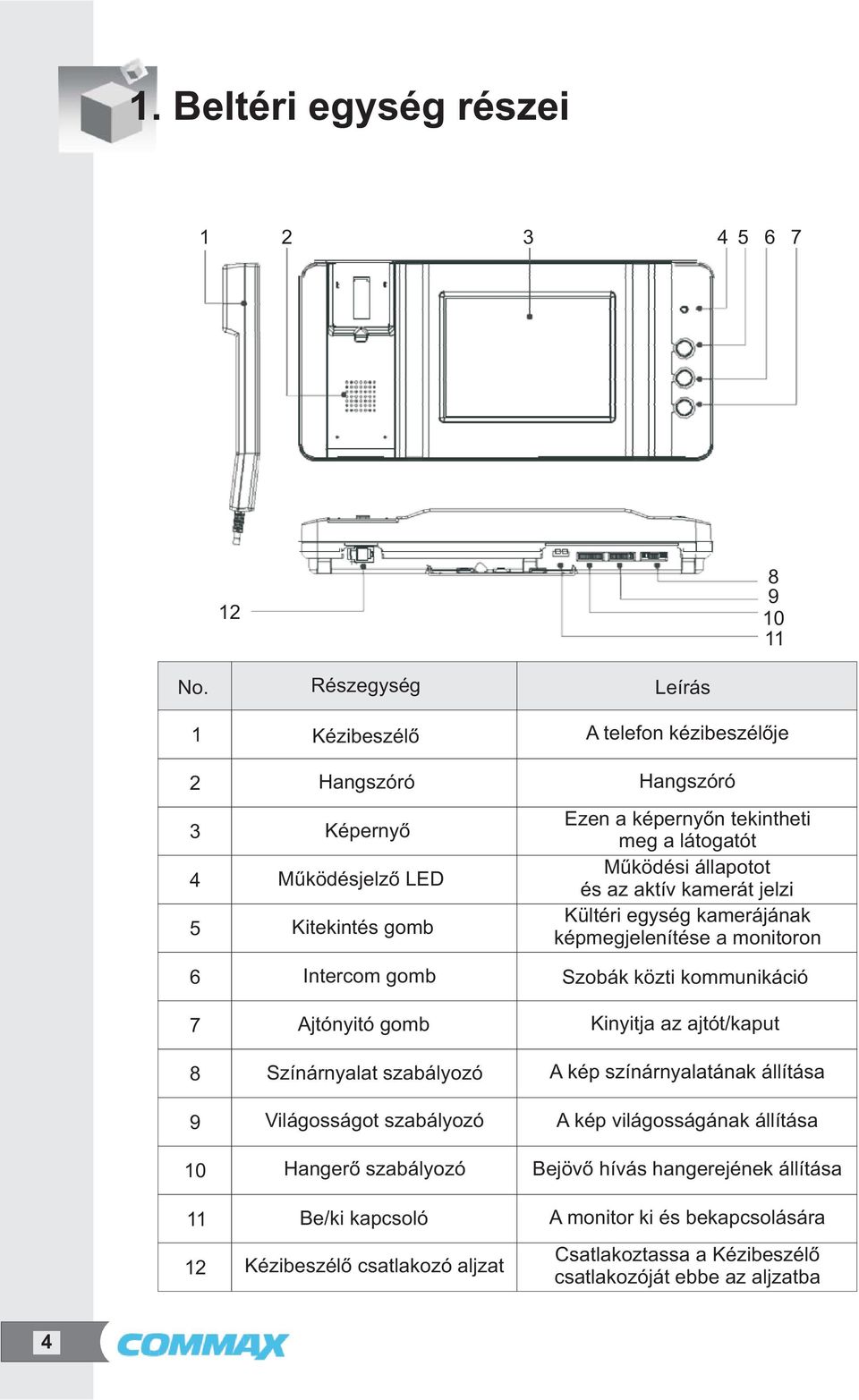

6 1. Beltéri egység részei No. Részegység Leírás Kézibeszélő Hangszóró Képernyő Működésjelző LED Kitekintés gomb Intercom gomb Ajtónyitó gomb Színárnyalat szabályozó Világosságot szabályozó Hangerő szabályozó Be/ki kapcsoló Kézibeszélő csatlakozó aljzat A telefon kézibeszélője Hangszóró Ezen a képernyőn tekintheti meg a látogatót Működési állapotot és az aktív kamerát jelzi Kültéri egység kamerájának képmegjelenítése a monitoron Szobák közti kommunikáció Kinyitja az ajtót/kaput A kép színárnyalatának állítása A kép világosságának állítása Bejövő hívás hangerejének állítása A monitor ki és bekapcsolására Csatlakoztassa a Kézibeszélő csatlakozóját ebbe az aljzatba 4

szabályozó Hangerő szabályozó Be/ki kapcsoló Kézibeszélő csatlakozó aljzat A telefon kézibeszélője Hangszóró Ezen a képernyőn tekintheti meg a látogatót Működési állapotot és az

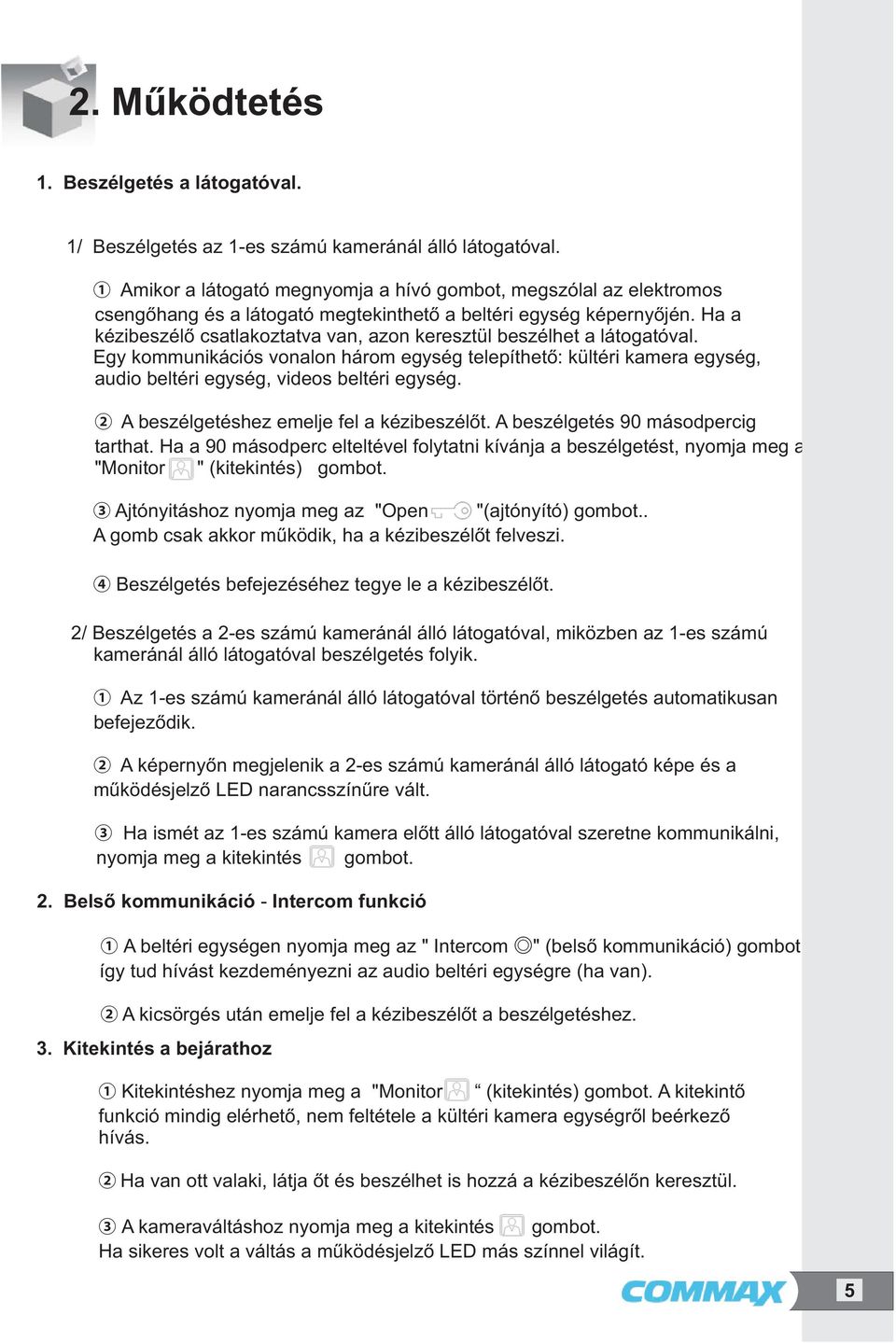

7 2. Működtetés 1. Beszélgetés a látogatóval. 1/ Beszélgetés az 1-es számú kameránál álló látogatóval. 1 Amikor a látogató megnyomja a hívó gombot, megszólal az elektromos csengőhang és a látogató megtekinthető a beltéri egység képernyőjén. Ha a kézibeszélő csatlakoztatva van, azon keresztül beszélhet a látogatóval. Egy kommunikációs vonalon három egység telepíthető: kültéri kamera egység, audio beltéri egység, videos beltéri egység. 2 A beszélgetéshez emelje fel a kézibeszélőt. A beszélgetés 90 másodpercig tarthat. Ha a 90 másodperc elteltével folytatni kívánja a beszélgetést, nyomja meg a "Monitor " (kitekintés) gombot. 3 Ajtónyitáshoz nyomja meg az "Open "(ajtónyító) gombot.. A gomb csak akkor működik, ha a kézibeszélőt felveszi. 4 Beszélgetés befejezéséhez tegye le a kézibeszélőt. 2/ Beszélgetés a 2-es számú kameránál álló látogatóval, miközben az 1-es számú kameránál álló látogatóval beszélgetés folyik. 1 Az 1-es számú kameránál álló látogatóval történő beszélgetés automatikusan befejeződik. 2 A képernyőn megjelenik a 2-es számú kameránál álló látogató képe és a működésjelző LED narancsszínűre vált. 3 Ha ismét az 1-es számú kamera előtt álló látogatóval szeretne kommunikálni, nyomja meg a kitekintés gombot. 2. Belső kommunikáció - Intercom funkció 1 A beltéri egységen nyomja meg az " Intercom " (belső kommunikáció) gombot, így tud hívást kezdeményezni az audio beltéri egységre (ha van). 2 A kicsörgés után emelje fel a kézibeszélőt a beszélgetéshez. 3. Kitekintés a bejárathoz 1 Kitekintéshez nyomja meg a "Monitor (kitekintés) gombot. A kitekintő funkció mindig elérhető, nem feltétele a kültéri kamera egységről beérkező hívás. 2 Ha van ott valaki, látja őt és beszélhet is hozzá a kézibeszélőn keresztül. 3 A kameraváltáshoz nyomja meg a kitekintés gombot. Ha sikeres volt a váltás a működésjelző LED más színnel világít. 5

Ha a kézibeszélő csatlakoztatva van, azon keresztül beszélhet a látogatóval. Egy kommunikációs vonalon három egység telepíthető: kültéri kamera egység, audio beltéri egység, videos beltéri egység.

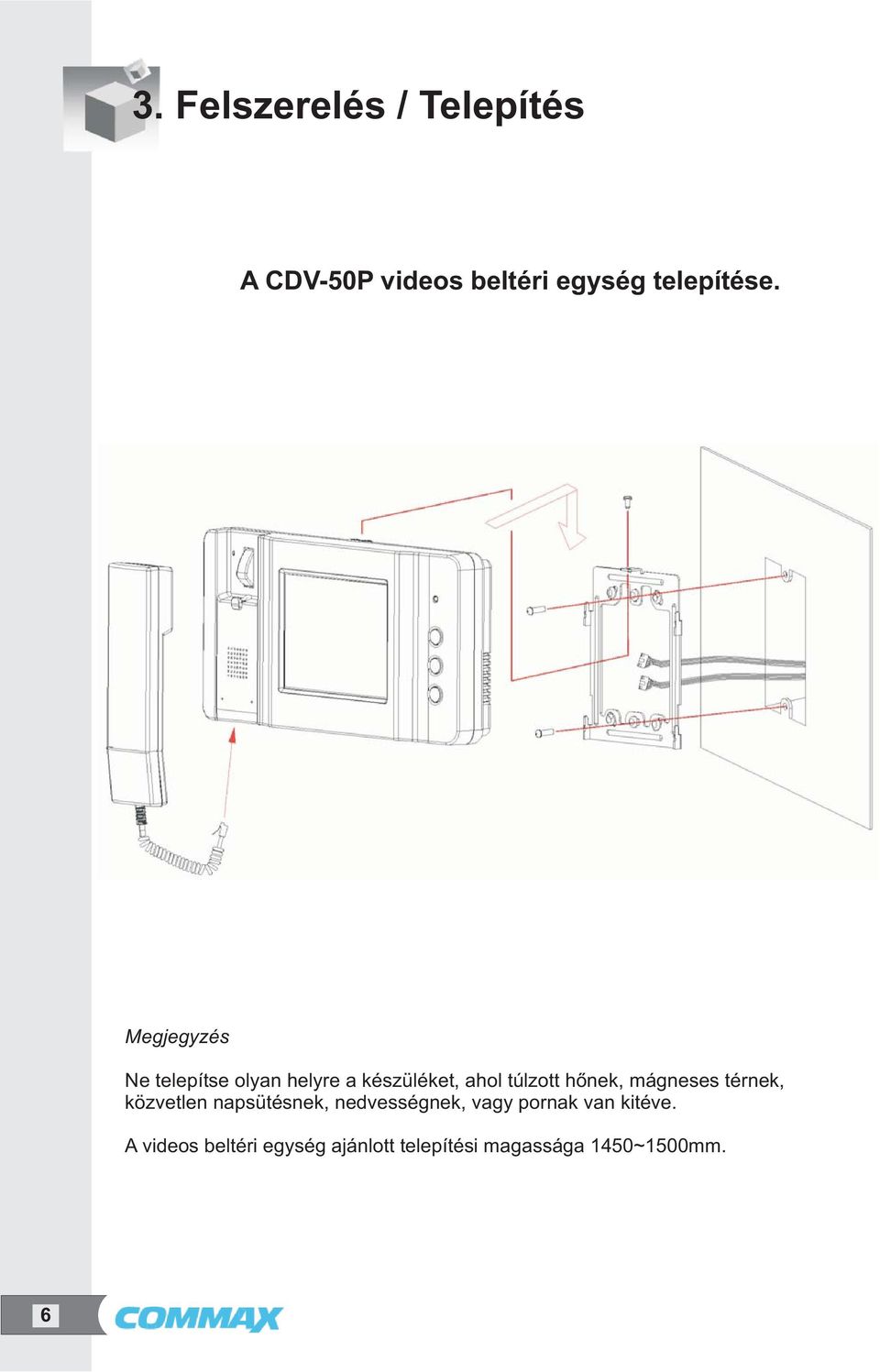

8 3. Felszerelés / Telepítés A CDV-50P videos beltéri egység telepítése. Megjegyzés Ne telepítse olyan helyre a készüléket, ahol túlzott hőnek, mágneses térnek, közvetlen napsütésnek, nedvességnek, vagy pornak van kitéve. A videos beltéri egység ajánlott telepítési magassága 1450~1500mm. 6

mágneses térnek, közvetlen napsütésnek, nedvességnek, vagy pornak van

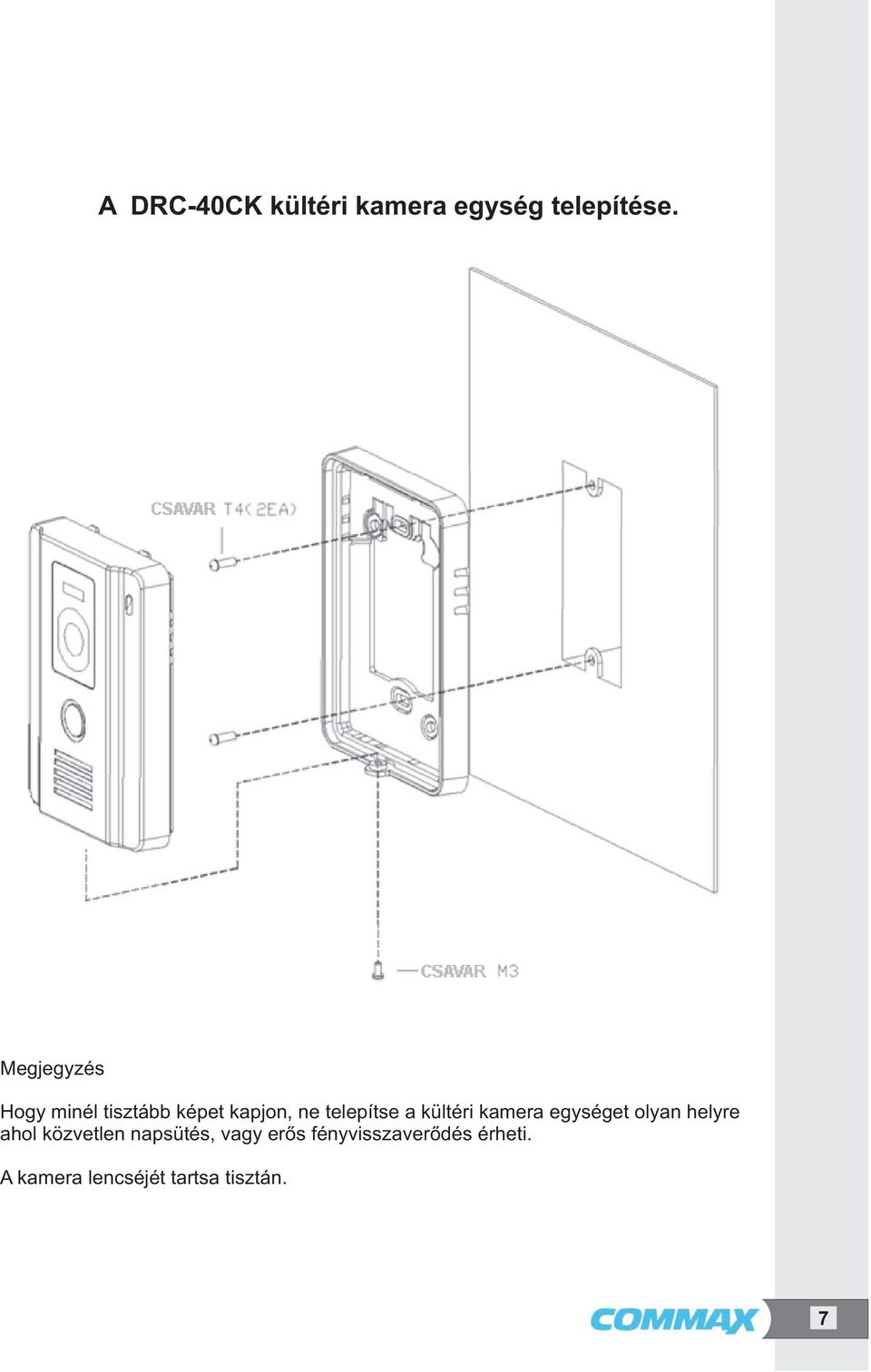

9 A DRC-40CK kültéri kamera egység telepítése. Megjegyzés Hogy minél tisztább képet kapjon, ne telepítse a kültéri kamera egységet olyan helyre ahol közvetlen napsütés, vagy erős fényvisszaverődés érheti. A kamera lencséjét tartsa tisztán. 7

kültéri kamera egységet olyan helyre ahol közvetlen

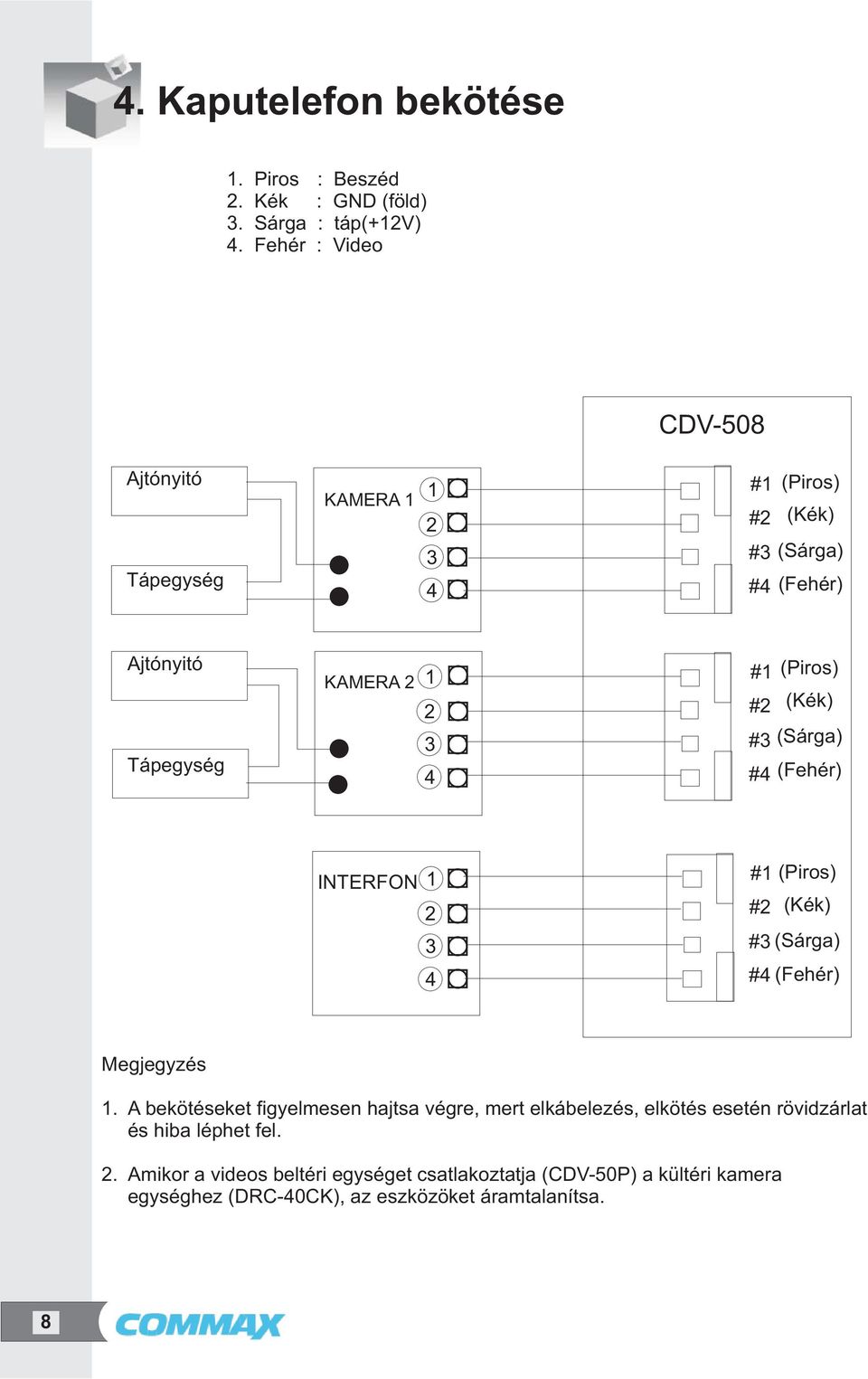

10 4. Kaputelefon bekötése 1. Piros : Beszéd 2. Kék : GND (föld) 3. Sárga : táp(+12v) 4. Fehér : Video CDV-508 Ajtónyitó Tápegység KAMERA #1 (Piros) #2 (Kék) #3 (Sárga) #4 (Fehér) Ajtónyitó Tápegység KAMERA #1 (Piros) #2 (Kék) #3 (Sárga) #4 (Fehér) INTERFON #1 (Piros) #2 (Kék) #3 (Sárga) #4 (Fehér) Megjegyzés 1. A bekötéseket figyelmesen hajtsa végre, mert elkábelezés, elkötés esetén rövidzárlat és hiba léphet fel. 2. Amikor a videos beltéri egységet csatlakoztatja (CDV-50P) a kültéri kamera egységhez (DRC-40CK), az eszközöket áramtalanítsa. 8

(Piros) #2 (Kék) #3 (Sárga) #4 (Fehér) INTERFON 1 2 3 4 #1 (Piros) #2 (Kék) #3 (Sárga) #4 (Fehér) Megjegyzés 1.

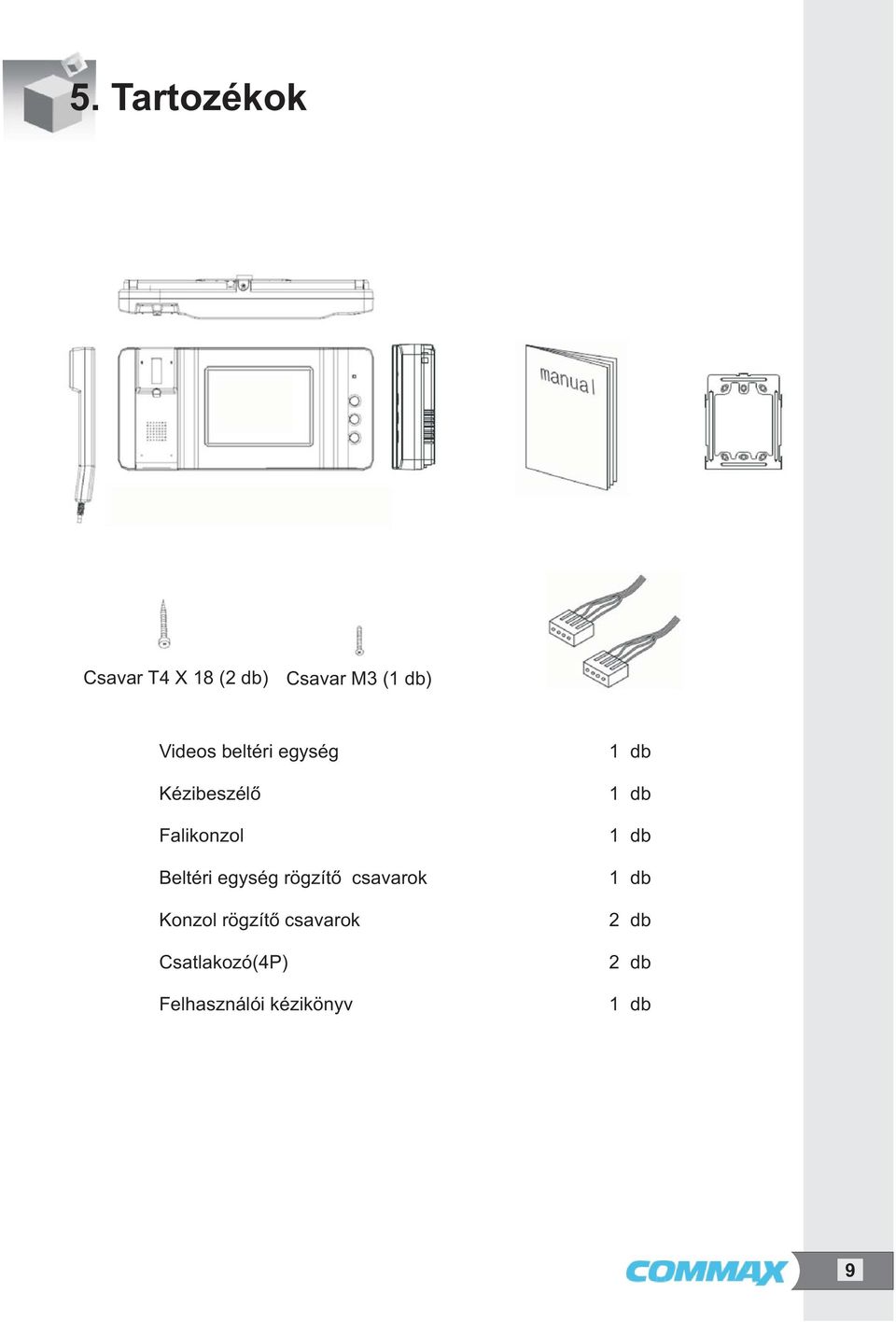

11 5. Tartozékok Csavar T4 X 18 (2 db) Csavar M3 (1 db) Videos beltéri egység Kézibeszélő Falikonzol Beltéri egység rögzítő csavarok Konzol rögzítő csavarok Csatlakozó(4P) Felhasználói kézikönyv 1 db 1 db 1 db 1 db 2 db 2 db 1 db 9

egység rögzítő csavarok Konzol rögzítő csavarok

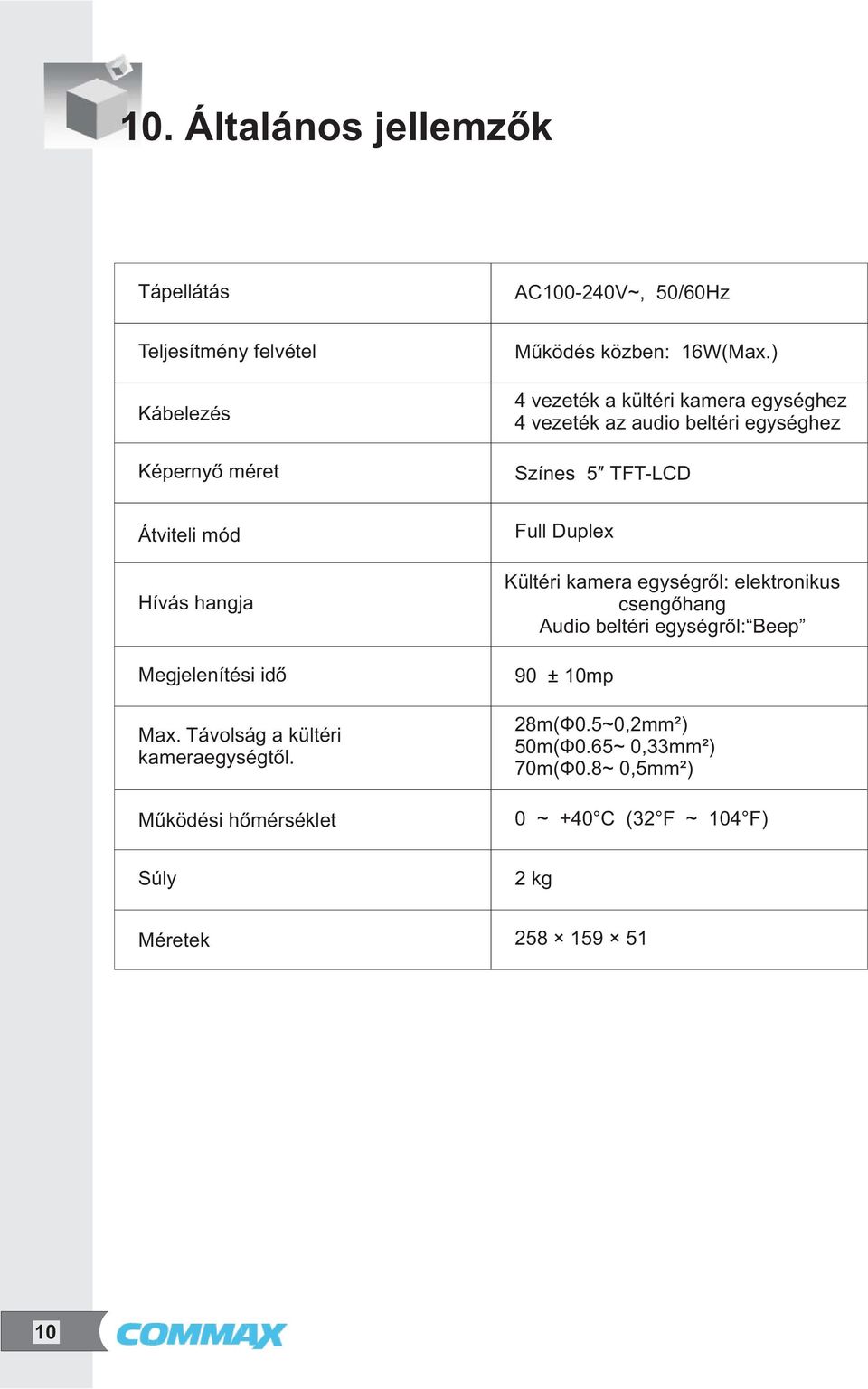

12 10. Általános jellemzők Tápellátás AC V~, 50/60Hz Teljesítmény felvétel Kábelezés Képernyő méret Működés közben: 16W(Max.) 4 vezeték a kültéri kamera egységhez 4 vezeték az audio beltéri egységhez Színes 5 TFT-LCD Átviteli mód Hívás hangja Megjelenítési idő Max. Távolság a kültéri kameraegységtől. Működési hőmérséklet Full Duplex Kültéri kamera egységről: elektronikus csengőhang Audio beltéri egységről: Beep 90 ± 10mp 28m(Ф0.5 ~0,2mm² ) 50m(Ф0.65 ~ 0,33mm² ) 70m(Ф0.8~ 0,5mm²) 0 ~ +40 C (32 F ~ 104 F) Súly 2kg Méretek

idő Max. Távolság a kültéri kameraegységtől.
