1 Home Network FELHASZNÁLÓI KÉZIKÖNYV

2 Színes Video-kaputelefon Köszönjük, hogy COMMAX terméket vásárolt. Az eszköz üzembe helyezése előtt figyelmesen olvassa el a Felhasználói kézikönyvet, és az üzemszerű működés érdekében tartsa be az utasításokat és biztonsági előírásokat. A termék nem üzemszerű működtetéséből származó balesetekért a gyártó nem vállal felelősséget.

3 Tartalom Biztonsági előírások CAV-72B Részegységek és leírása Jellemzők és tulajdonságok Tartozékok CDT-180 rövid leírása Rendszer kiépítése Bekötések CCTV kamera bekötése Telepítés Az eszköz működtetése és használata Hívásfogadás és kitekintés Belső kommunikáció CDT-180 csatlakoztatása a központi egységhez MENÜ/Beállítások Behatolás jelzés SZOBAAZONOSÍTÓ beállítása Ne zavarj funkció Kép beállítások Vezeték nélküli telefonkészülék regisztrációja Képrögzítés Megjelenítés Idő beállítása Automatikus rögzítés Törlés a memóriából Hibaelhárítás Jellemzők

4 Biztonsági előírások Az üzemszerű működtetés érdekében tartsa be az alábbi előírásokat.! Figyelem! Veszély! Tilos Tilos a szétszerelés Tilos az érintés Figyelmeztetés A csatlakozót ki kell húzni az aljzatból! Az eszközt ne csatlakoztassa más eszközökkel közös elosztóba! Ez túlmelegedést majd tüzet okozhat. Működés közben ne csatlakoztassa az eszközt más eszközhöz! Meghibásodáshoz vezethet. Ne törje meg a kábelt! Ne helyezzen rá nehéz tárgyat! Tüzet okozhat. A készülék meghibásodása és az áramütés elkerülése érdekében az eszköz külső tisztításához ne használjon vizet, illetve olajos foltok tisztítására alkalmasa tisztítószereket! Száraz ronggyal törölje át a készüléket! Ne telepítse a készüléket olyan helyre ahol túlzott nedvességnek, párának van kitéve! Áramütéshez, tűzhöz vezethet. Óvatosan húzza ki a csatlakozó kábelt az aljzatból! Ellenkező esetben a kábel megsérülhet és ez áramütést, tűzet okozhat. Ne érjen nedves kézzel a csatlakozó dugaljhoz! Áramütés érheti. Az eszközt ne szerelje szét! Otthonában ne próbálkozzon az eszköz sajátkezű megjavításával! Ezt bízza szakemberekre! Ne használjon árammegszakítót! Áramütést okozhat. 2

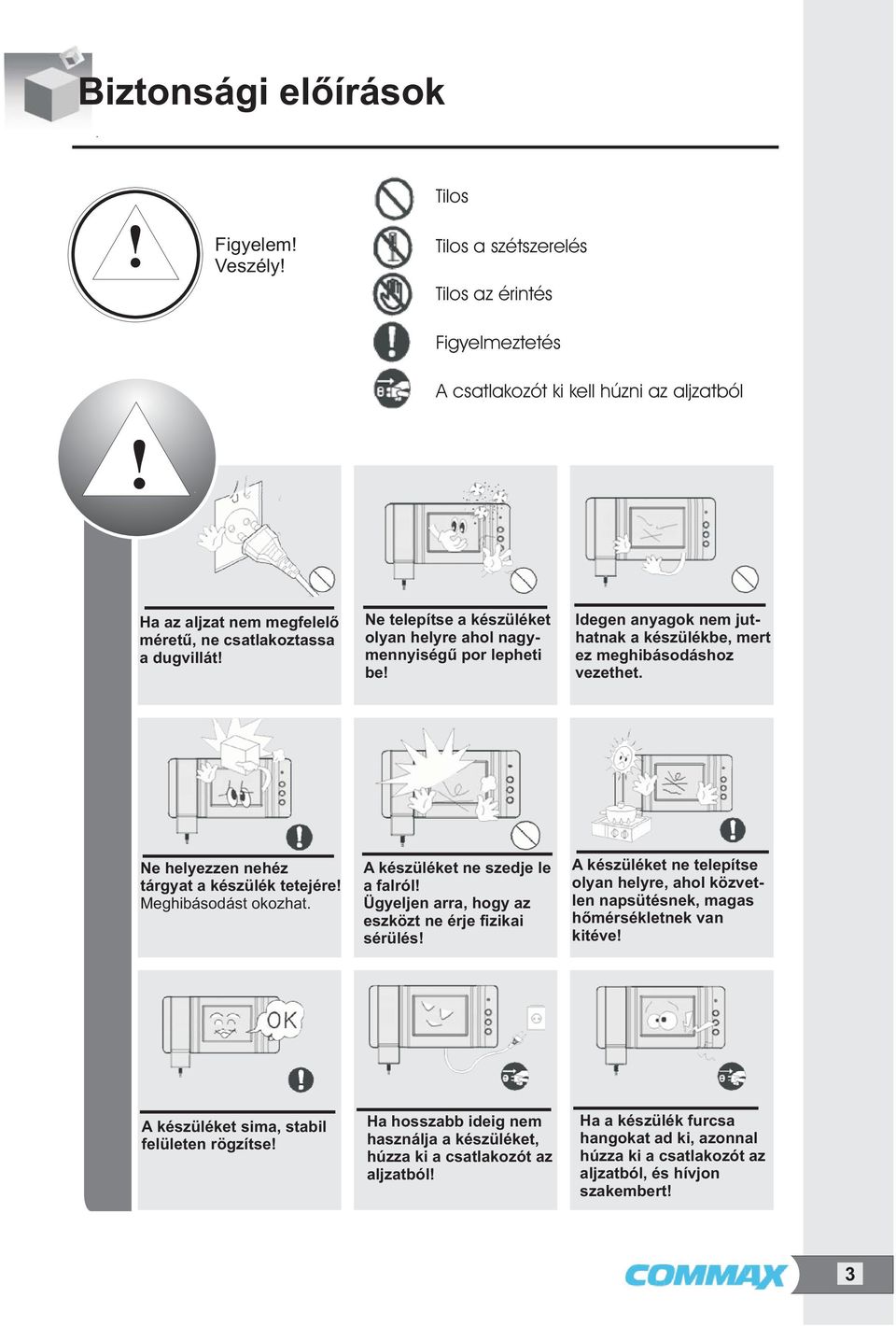

5 Biztonsági előírások Tilos! Figyelem! Veszély! Tilos a szétszerelés Tilos az érintés Figyelmeztetés A csatlakozót ki kell húzni az aljzatból! Ha az aljzat nem megfelelő méretű, ne csatlakoztassa a dugvillát! Ne telepítse a készüléket olyan helyre ahol nagymennyiségű por lepheti be! Idegen anyagok nem juthatnak a készülékbe, mert ez meghibásodáshoz vezethet. Ne helyezzen nehéz tárgyat a készülék tetejére! Meghibásodást okozhat. A készüléket ne szedje le a falról! Ügyeljen arra, hogy az eszközt ne érje fizikai sérülés! A készüléket ne telepítse olyan helyre, ahol közvetlen napsütésnek, magas hőmérsékletnek van kitéve! A készüléket sima, stabil felületen rögzítse! Ha hosszabb ideig nem használja a készüléket, húzza ki a csatlakozót az aljzatból! Ha a készülék furcsa hangokat ad ki, azonnal húzza ki a csatlakozót az aljzatból, és hívjon szakembert! 3

6 1. CAV-72B Részegységek és leírása No Elnevezés DECT Működésjelző LED Kézibeszélő Behatolást és automatikus rögzítést jelző LED LED Mikrofon Hangerő szabályozó Hangerő szabályozó Képernyő (MONITOR) Belső kommunikációs (INTERPHONE) gomb Menü/ Beállítások (MENU/ SET) gomb ENT (ENTER) gomb Be/Ki kapcsoló Fel/Le/Jobbra/balra iránygombok Beszéd (TALK) gomb Ajtónyitó (OPEN) gomb Rögzítés/kép (REC/IMAGE) gomb Hangszóró Sorkapcsok S-kábel TEL Leírás A DECT vezeték nélküli telefon működését jelzi használat közben. Videós beltéri egység kézibeszélője PIROS: behatolás ZÖLD: automatikus képrögzítés Éjszakai megvilágítás A kézibeszélő nélküli kommunikációhoz Hívásjelzés hangerejét szabályozza Beszéd hangerejét szabályozza Ezen a képernyőn tekintheti meg a látogatót Szobák közötti belső kommunikációhoz Behatolás jelzés beállításai (SET BURGLAR), szobaazonosító (ROOM ID), belső hívás visszautasítása (REJECT INTERPHONE), DECT vezeték nélküli telefon azonosító (DECT PHONE ID) Engedélyezés A készülék be- és kikapcsolására Irány nyilakkal tud a menüben lépkedni. Beszélgetés a látogatóval. Belső kommunikáció. Ezzel a gombbal tudja kinyitni az ajtót Képrögzítés Hangszóró Ki- és bemeneti eszközök bekötésére Összeköti a kézibeszélőt a képernyővel Csatlakozó kapocs a telefonvonal bekötésére 4

7 2. Jellemzők és tulajdonságok 1. Jellemzők Színes 7 TFT - LCD képernyő Falra szerelhető Szabadon változtatható hálózati feszültség (lsd. 21.o.) OSD (monitoron megjelenő) menü 2. Tulajdonságok Hívásfogadás és kitekintés funkció Belső kommunikáció Kézi/automatikus képrögzítés és tárolás (max. 128 kép) Ajtó nyitó funkció CCTV kamera csatlakoztatási lehetőség 4 kültéri kamera (kültéri kamera egység, vagy CCTV kamera) és 1 audio beltéri egység csatlakoztatható. 5

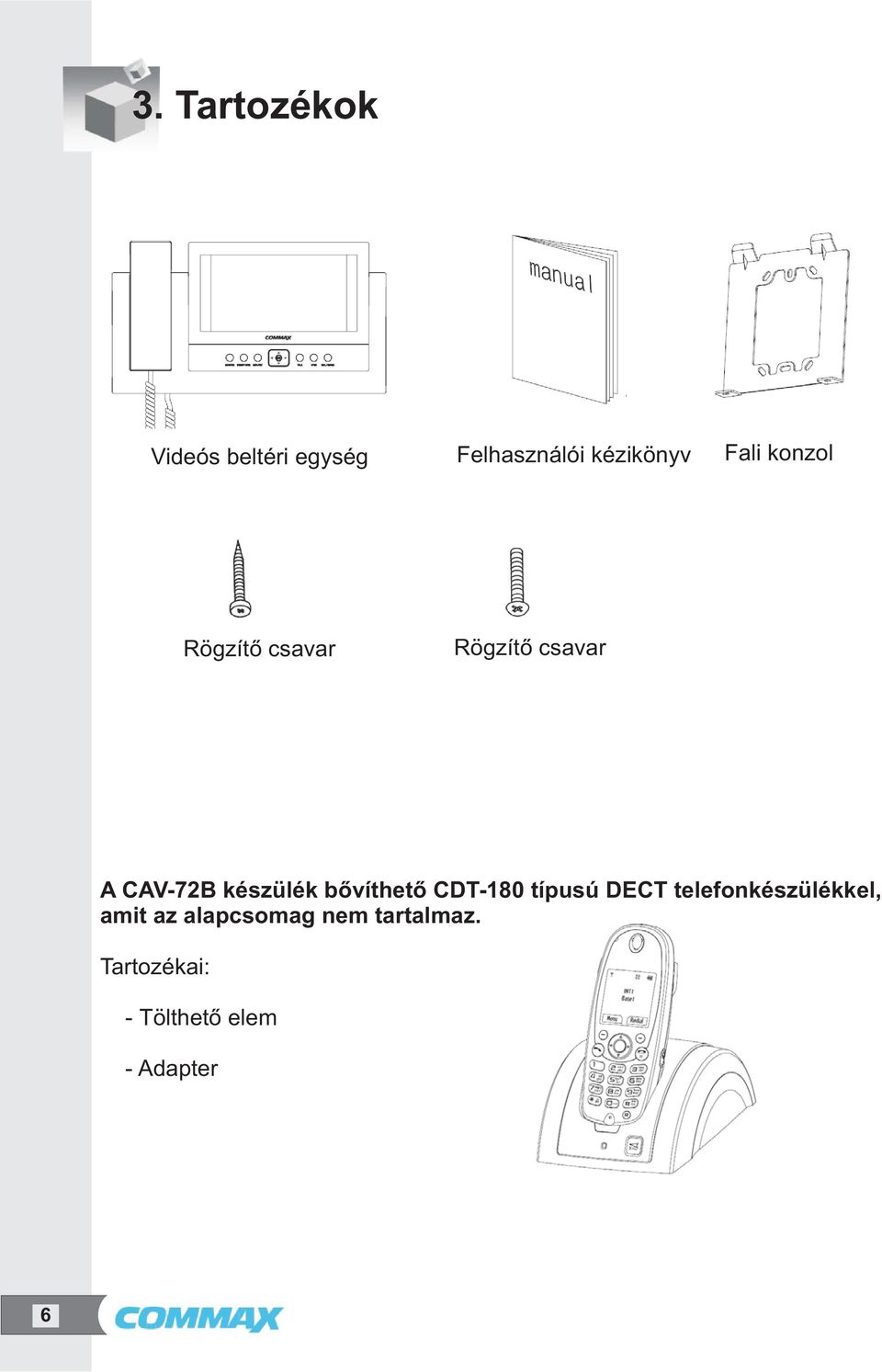

8 3. Tartozékok Videós beltéri egység Felhasználói kézikönyv Fali konzol Rögzítő csavar Rögzítő csavar A CAV-72B készülék bővíthető CDT-180 típusú DECT telefonkészülékkel, amit az alapcsomag nem tartalmaz. Tartozékai: - Tölthető elem - Adapter 6

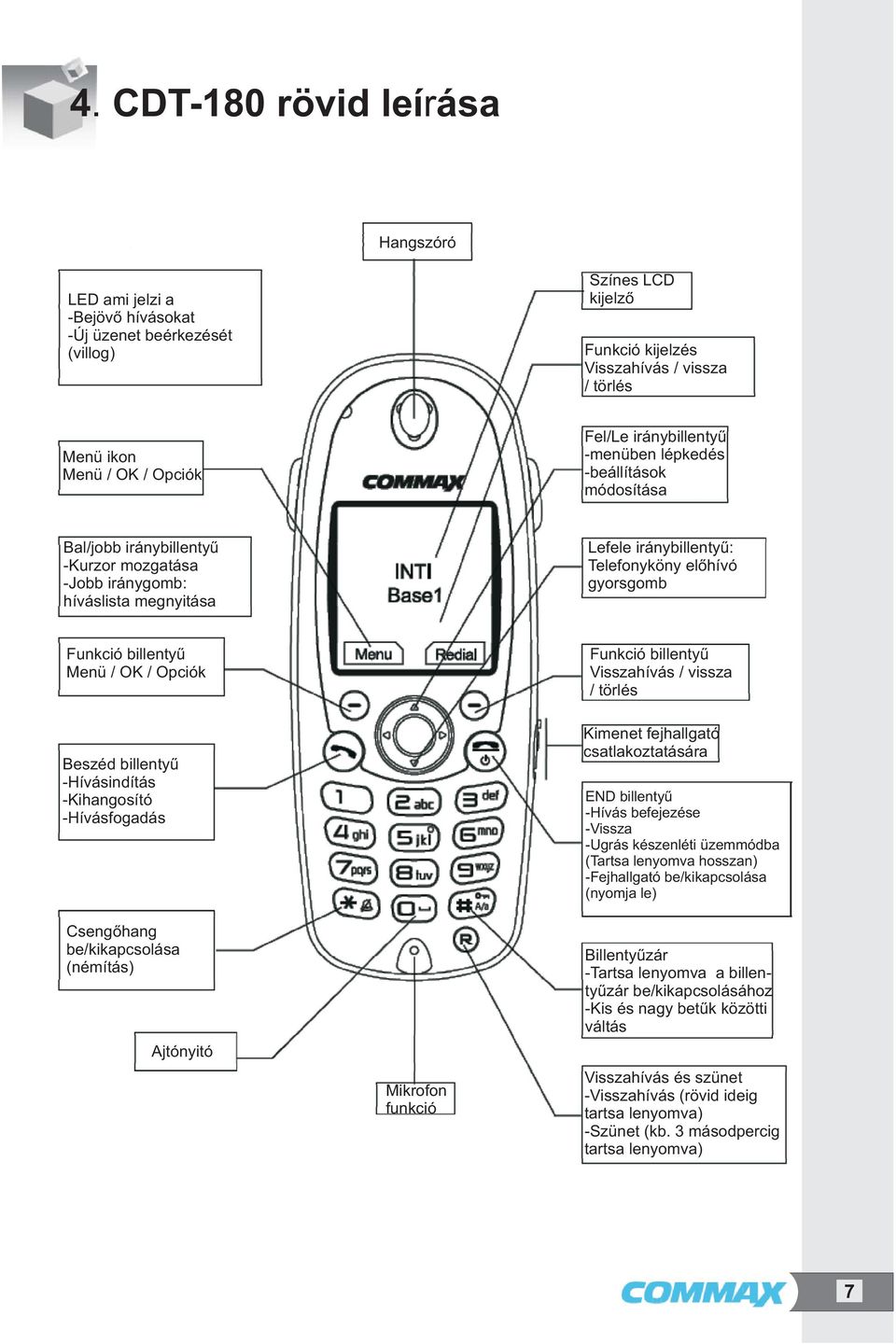

9 4. CDT-180 rövid leírása Hangszóró LED ami jelzi a -Bejövő hívásokat -Új üzenet beérkezését (villog) Színes LCD kijelző Funkció kijelzés Visszahívás / vissza / törlés Menü ikon Menü / OK / Opciók Fel/Le iránybillentyű -menüben lépkedés -beállítások módosítása Bal/jobb iránybillentyű -Kurzor mozgatása -Jobb iránygomb: híváslista megnyitása Lefele iránybillentyű: Telefonyköny előhívó gyorsgomb Funkció billentyű Menü / OK / Opciók Funkció billentyű Visszahívás / vissza / törlés Beszéd billentyű -Hívásindítás -Kihangosító -Hívásfogadás Csengőhang be/kikapcsolása (némítás) Ajtónyitó Mikrofon funkció Kimenet fejhallgató csatlakoztatására END billentyű -Hívás befejezése -Vissza -Ugrás készenléti üzemmódba (Tartsa lenyomva hosszan) -Fejhallgató be/kikapcsolása (nyomja le) Billentyűzár -Tartsa lenyomva a billentyűzár be/kikapcsolásához -Kis és nagy betűk közötti váltás Visszahívás és szünet -Visszahívás (rövid ideig tartsa lenyomva) -Szünet (kb. 3 másodpercig tartsa lenyomva) 7

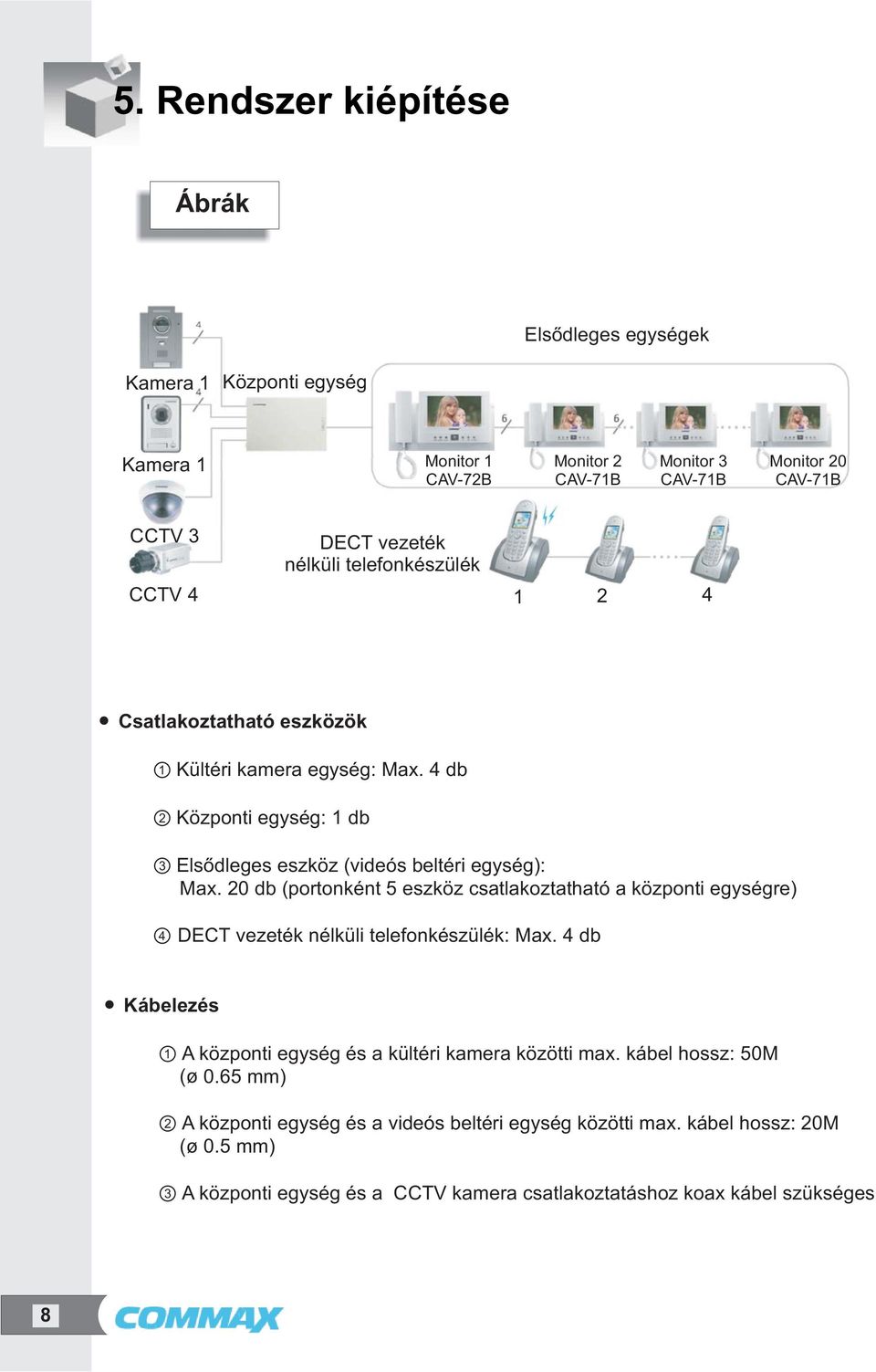

10 5. Rendszer kiép ítése Ábrák Elsődleges egységek Kamera 1 Központi egység Kamera 1 Monitor 1 CAV-72B Monitor 2 CAV-71B Monitor 3 CAV-71B Monitor 20 CAV-71B CCTV 3 CCTV 4 DECT vezeték nélküli telefonkészülék Csatlakoztatható eszközök 1 Kültéri kamera egység: Max. 4 db 2 Központi egység: 1 db 3 Elsődleges eszköz (videós beltéri egység): Max. 20 db (portonként 5 eszköz csatlakoztatható a központi egységre) 4 DECT vezeték nélküli telefonkészülék: Max. 4 db Kábelezés 1 A központi egység és a kültéri kamera közötti max. kábel hossz: 50M (ø 0.65 mm) 2 A központi egység és a videós beltéri egység közötti max. kábel hossz: 20M ( ø 0.5 mm) 3 A központi egység és a CCTV kamera csatlakoztatáshoz koax kábel szükséges 8

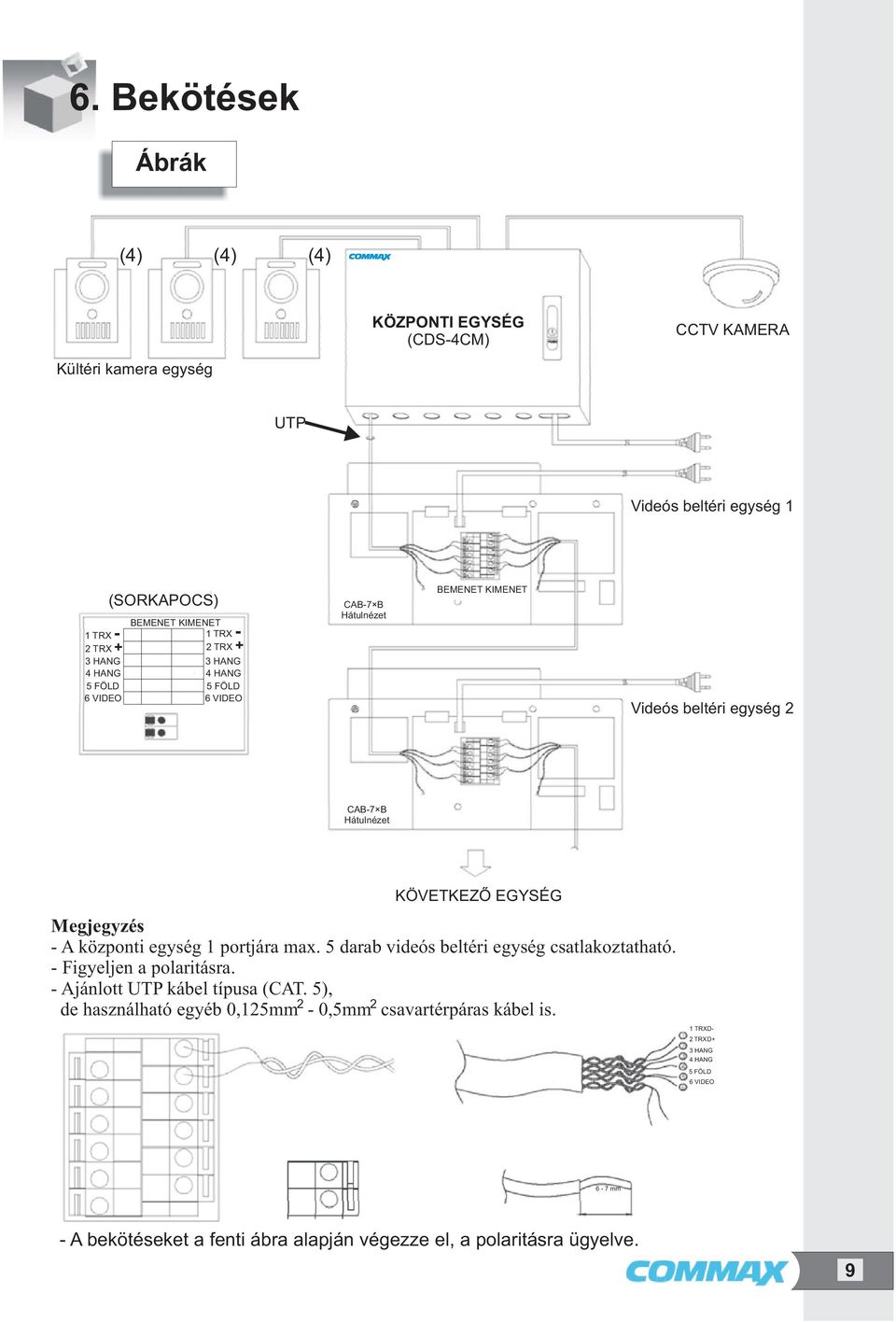

11 6. Bekötések Ábrák (4) (4) (4) KÖZPONTI EGYSÉG (CDS-4CM) CCTV KAMERA Kültéri kamera egység UTP Videós beltéri egység 1 1 TRX - 2 TRX + 3 HANG 4 HANG 5 FÖLD 6 VIDEO (SORKAPOCS) BEMENET KIMENET 1 TRX - 2 TRX + 3 HANG 4 HANG 5 FÖLD 6 VIDEO CAB-7 B Hátulnézet BEMENET KIMENET Videós beltéri egység 2 CAB-7 B Hátulnézet KÖVETKEZŐ EGYSÉG Megjegyzés - A központi egység 1 portjára max. 5 darab videós beltéri egység csatlakoztatható. - Figyeljen a polaritásra. - Ajánlott UTP kábel típusa (CAT. 5), 2 2 de használható egyéb 0,125mm - 0,5mm csavartérpáras kábel is. 1 TRXD- 2 TRXD+ 3 HANG 4 HANG 5 FÖLD 6 VIDEO 6-7 mm - A bekötéseket a fenti ábra alapján végezze el, a polaritásra ügyelve. 9

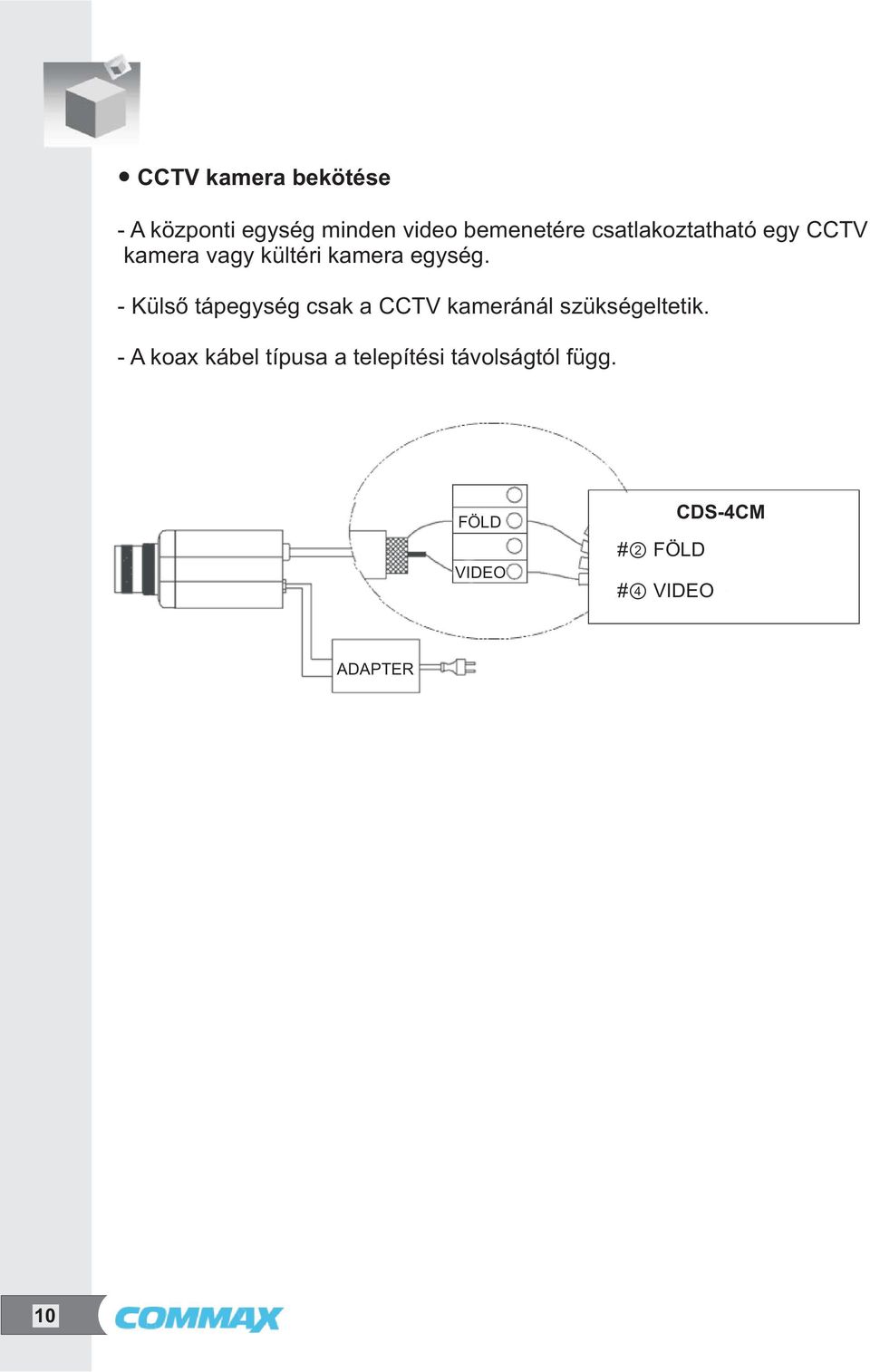

12 CCTV kamera bekötése - A központi egység minden video bemenetére csatlakoztatható egy CCTV kamera vagy kültéri kamera egység. - Külső tápegység csak a CCTV kameránál szükségeltetik. - A koax kábel típusa a telepítési távolságtól függ. FÖLD VIDEO # 2 FÖLD # 4 VIDEO CDS-4CM ADAPTER 10

13 7. Telepítés CAV 72B videós beltéri egység telepítése CSAVAR T4X18(2db) CSAVAR M3X6(2db) 145 cm Megjegyzés - Ne telepítse olyan helyre a készüléket, ahol túlzott hőnek, mágneses térnek, közvetlen napsütésnek, nedvességnek vagy pornak van kitéve! - A videós beltéri egység ajánlott telepítési magassága 1450~1500mm. - A telepítés végén töltse fel a CDT-180 DEC vezeték nélküli telefonkészüléket! Kültéri kameraegység (pl. DRC-4CH) Tápegység Kamera T4X18 Sorkapocs Monitorkábel Ajtónyitó kábel Ajtónyitó Csavar m4x18 Csavarkulcs Védőlap Csavarvédő Falikonzol Hang Föld DC12V Video Táp egység Ajtó nyitó CDS-4CM A minél tisztább kép érdekében ne telepítse a kültéri kamera egységet olyan helyre, ahol közvetlen napsütés, vagy erős fényvisszaverődés érheti! - A kamera lencséjét tartsa tisztán! 11

14 8. Az eszköz működtetése és használata 1) Hívásfogadás és kitekintés 1 Amikor a látogató megnyomja a hívó gombot, megszólal a csengőhang és a látogató megtekinthető a beltéri egység képernyőjén. OSD: [Cam1 call]* - [Hívás az 1-es számú kültéri kamera egységről]: ez a szöveg 30 mp-ig látható a kijelzőn Nyomja meg a TALK [Beszéd] gombot, így kézibeszélő nélkül beszélhet a látogatóval. A kézibeszélőn keresztül is beszélhet a látogatóval. OSD: [Cam1 call talk] - [Beszélgetés az 1-es kültéri kamera egységgel]. A beszélgetés 1 percig tart. Kitekintéshez nyomja a MONITOR gombot. Ez a funkció mindig elérhető, nem feltétele a külső kamera egységről érkező hívás. A jobb iránygombbal ( ) tud lépkedni a kamera egységek között. A kamera csatlakoztatáshoz szükséges beállításokat a központi egység DIP kapcsolóján mindenképp végezze el, ellenkező esetben az eszköz átugorja a kamera csatornát, és a kép nem lesz látható a képernyőn. Ajtónytáshoz nyomja meg az OPEN- [Ajtónyitó] gombot OSD: [Cam1 talk open] [Beszélgetés az 1-esszámú kültéri kamera egységgel, ajtónytás] Képrögzítéshez beszélgetés közben nyomja meg a REC / IMAGE [Rögzítés/Kép] gombot. OSD: [Cam1 talk rec] - [Beszélgetés az 1-es számú kamerával, rögzítés] A kézibeszélő nélküli beszélgetés befejezéséhez nyomja meg a MONITOR [kitekintés] gombot. A kézibeszélőn folytatott beszélgetés befejezéséhez tegye le a kézibeszélőt. 12

15 2) Belső kommunikáció Ez a funkció lehetővé teszi a beltéri egységek közötti kommunikációt. Nyomja le az INTERPHONE - [Belső kommunikáció] gombot, és a monitoron megjelennek a szobák azonosítói az alábbi formában [ Room # ] - [ Szoba # ]. [INTERPHONE] [ROOM 01] ROOM 02 ROOM 03 ROOM 04 : Move Page : Select Room ENT : Calling Room INTERPHONE : Turn Off 1 A Fel/Le iránygombokkal tud lépkedni a szobaazonosítók között, amit egy jobbranyíl jelez (Lásd a fenti ábrán [ROOM 01)]. Az ENT gomb megnyomása után a választott szobában csörögni kezd a telefon. 2 A beszélgetéshez nyomja le a TALK [Beszéd] gombot vagy emelje fel a kézibeszélőt. - Minden szobának megvan a saját azonosítója (pl. ROOM 01). Saját magát nem tudja felhívni. - Interphone Pause - [Belső hívás fogadásának elutasítása] - Ez a felirat lesz látható a képernyőn, ha valamelyik szobában nem fogadják a hívást, és engedélyezve van a menüben. OSD: [ Interphone pause Room# ] - [ Belső hívás fogadásának elutasítása Szobaazonosító#] 3 Pl.: ha Ön a kettes szobából indítja a hívást, akkor a képernyőn az alábbi felirat lesz látható: [ Call Room01 ] - [ 1-es szoba hívása ] A hívott készülék monitorján pedig a következő jelenik meg : [ Call from Room02 ] - [ Hívás a 2-es szobából ] 13

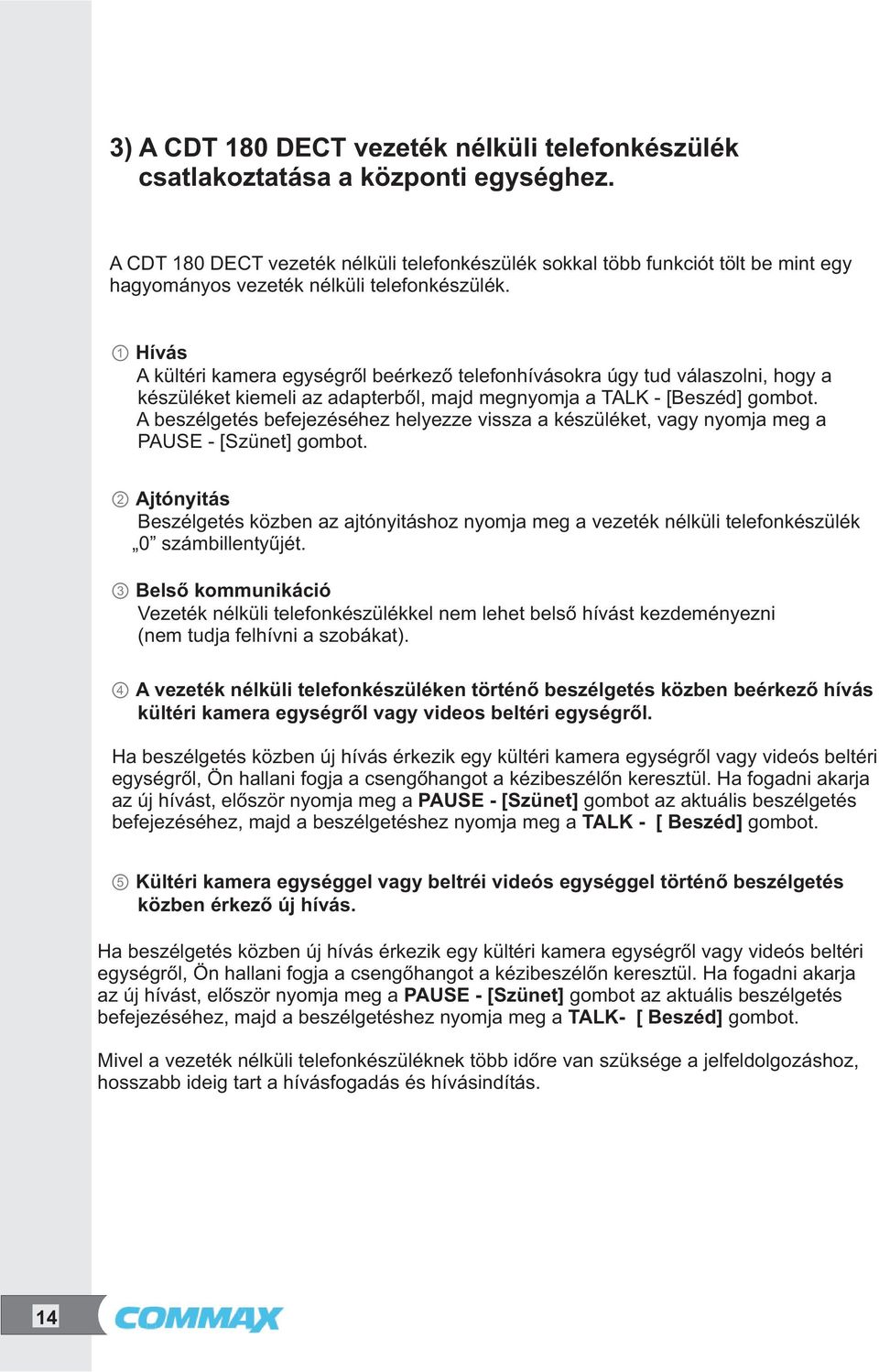

16 3) A CDT 180 DECT vezeték nélküli telefonkészülék csatlakoztatása a központi egységhez. A CDT 180 DECT vezeték nélküli telefonkészülék sokkal több funkciót tölt be mint egy hagyományos vezeték nélküli telefonkészülék. 1 Hívás A kültéri kamera egységről beérkező telefonhívásokra úgy tud válaszolni, hogy a készüléket kiemeli az adapterből, majd megnyomja a TALK - [Beszéd] gombot. A beszélgetés befejezéséhez helyezze vissza a készüléket, vagy nyomja meg a PAUSE - [Szünet] gombot. 2 Ajtónyitás Beszélgetés közben az ajtónyitáshoz nyomja meg a vezeték nélküli telefonkészülék 0 számbillentyűjét. 3 Belső kommunikáció Vezeték nélküli telefonkészülékkel nem lehet belső hívást kezdeményezni (nem tudja felhívni a szobákat). 4 A vezeték nélküli telefonkészüléken történő beszélgetés közben beérkező hívás kültéri kamera egységről vagy videos beltéri egységről. Ha beszélgetés közben új hívás érkezik egy kültéri kamera egységről vagy videós beltéri egységről, Ön hallani fogja a csengőhangot a kézibeszélőn keresztül. Ha fogadni akarja az új hívást, először nyomja meg a PAUSE - [Szünet] gombot az aktuális beszélgetés befejezéséhez, majd a beszélgetéshez nyomja meg a TALK - [ Beszéd] gombot. 5 Kültéri kamera egységgel vagy beltréi videós egységgel történő beszélgetés közben érkező új hívás. Ha beszélgetés közben új hívás érkezik egy kültéri kamera egységről vagy videós beltéri egységről, Ön hallani fogja a csengőhangot a kézibeszélőn keresztül. Ha fogadni akarja az új hívást, először nyomja meg a PAUSE - [Szünet] gombot az aktuális beszélgetés befejezéséhez, majd a beszélgetéshez nyomja meg a TALK- [ Beszéd] gombot. Mivel a vezeték nélküli telefonkészüléknek több időre van szüksége a jelfeldolgozáshoz, hosszabb ideig tart a hívásfogadás és hívásindítás. 14

17 9.MENÜ / Beállítások REC/IMAGE [INTERPHONE] [ROOM 01] ROOM 02 ROOM 03 ROOM 04 : Move Page : Select Room ENT : Calling Room INTERPHONE : Turn Off 1) Behatolás jelzés 1 Nyomja meg a MENU/ SET gombot majd a le/fel iránygombokkal válassza ki a Burglar mode -[ Behatolás jelzés] funkciót, végül nyomjon ENTER-t. 2 Ha a behatolás jelzés funkciót engedélyezni szeretné, akkor ezt a jobb iránygombbal ( ) tudja megtenni. Válassza ki a SET(Y)- Igen vagy a Cancel(N) - Nem opciót. A menüből való kilépéshez nyomja meg az ENTER billentyűt. Ez a funkció csak akkor működik, ha az összes központi egységhez bekötött nyitás érzékelő zárva van. OSD: [ Burglar Y or N ] - [ Behatolás jelzés: Igen vagy Nem ] Ha az Igen opciót választja, akkor a piros behatolás jelző LED villogni fog, elindul a kilépési késleltetés (Késleltetési idő: 60 mp). A behatolás jelzés engedélyezését követő eseménykor a készülék a belépési késleltetési idő elteltével hangjelzést ad ki (szirénahang) és az alábbi üzenet jelenik meg a kijelzőn: OSD: [WARNING! INVASION] - [FIGYELEM! BEHATOLÁS!] [CANCEL - PUSH ENTER] (Belépési késleltetési idő: 30 mp) 3 A visszaállításhoz és a menübe való kilépéshez nyomja meg az ENT billentyűt. 4 A visszaállítás csak akkor lehetséges, ha minden, a központi egységre csatlakoztatott nyitás érzékelő zárva van. 2) SZOBAAZONOSÍTÓ beállítása 1 Nyomja meg a MENU / SET gombot majd a Le/Fel billentyűk segítségével válassza ki a [ROOM ID] funkciót, majd nyomjon ENTERT. 2 Az iránybillentyűk segítségével válassza ki a kívánt szobaazonosítót. Nyomja meg az ENTERT a beállítások mentéséhez és a kilépéshez [INTERPHONE] ROOM 01 ROOM 02 ROOM 03 ROOM 04 : Move Page : Select Room ENT : ID Set MENU / SET : Return [INTERPHONE] ROOM 01 ROOM 02 [ROOM 03] ROOM 04 : Move Page : Select Room ENT : 10 Set INTERPHONE : Return 3) Belső hívás fogadásának elutasítása ( Ne zavarj funkció) 1 Nyomja meg a MENU/SET gombot, majd a le/fel billentyűk segítségével válassza ki az INTERPHONE PAUSE funkciót, majd nyomjon ENTERT. 2 A jobbranyíl segítségével válthat az Y(igen) és N(nem) lehetőségek között, majd nyomjon ENTERT. OSD: [Interphone pause Y or N] - [Belső hívásfogadás elutasítása] 15

18 4) Kép beállítások Nyomja meg a MENU/SET gombot és lapozzon végig a képbeállítások opciókon a Fel/Le iránygombokkal. Ha egy kiválasztott opcióba szeretne belépni, nyomja le az ENT gombot. Az ENT gomb ismételt lenyomásával a képernyőn megjelenik egy rögzített kép. A Fel/Le iránygombokkal végezze el a szükséges beállításokat, majd az ENTER lenyomásával mentse el. Minden opció beállítása az fent említett módon történik. Ha a megjelenítési arányt szeretné megváltoztatni, válassza ki a Disp.Ratio -t a menüből, majd nyomja meg az ENT gombot. A Jobb/Bal iránygombokkal tudja a megjelenítési arány értékét megváltoztatni. A gyári alapértékek visszaállításához válassza ki a menüből a RESET opciót, majd nyomja meg az ENT gombot. A menübe lépéstől számítva a képbeállítások elvégzéséhez 30 mp áll rendelkezésre. Ha minden szükséges beállítást elvégezte, válassza ki az EXIT - kilépés menüpontot és nyomja meg az ENT gombot. 16

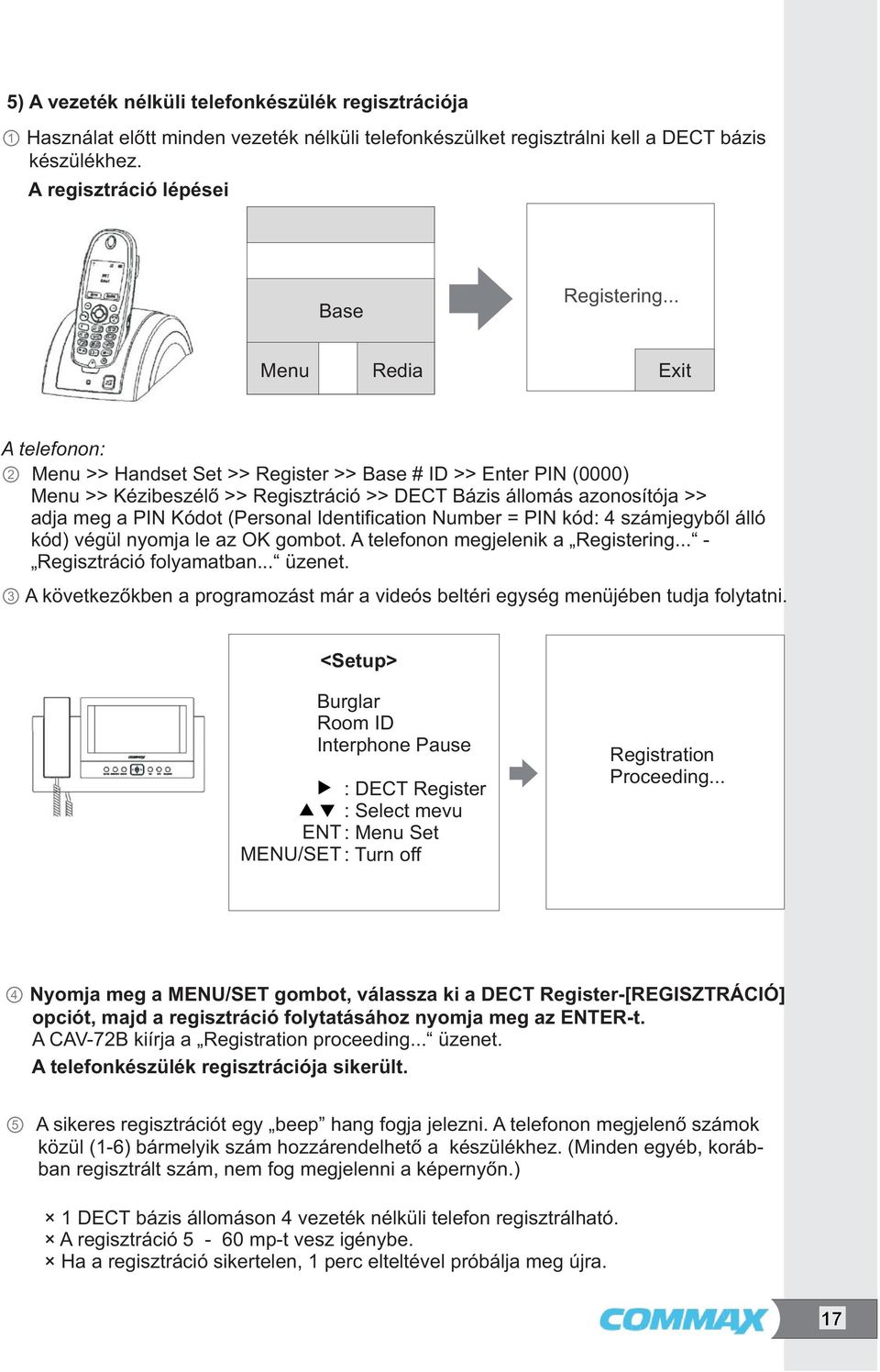

19 5) A vezeték nélküli telefonkészülék regisztrációja 1 Használat előtt minden vezeték nélküli telefonkészülket regisztrálni kell a DECT bázis készülékhez. A regisztráció lépései Base Registering... Menu Redia Exit A telefonon: 2 Menu >> Handset Set >> Register >> Base # ID >> Enter PIN (0000) Menu >> Kézibeszélő >> Regisztráció >> DECT Bázis állomás azonosítója >> adja meg a PIN Kódot (Personal Identification Number = PIN kód: 4 számjegyből álló kód) végül nyomja le az OK gombot. A telefonon megjelenik a Registering... - Regisztráció folyamatban... üzenet. 3 A következőkben a programozást már a videós beltéri egység menüjében tudja folytatni. <Setup> Burglar Room ID Interphone Pause : DECT Register : Select mevu ENT : Menu Set MENU/SET : Turn off Registration Proceeding... 4 Nyomja meg a MENU/SET gombot, válassza ki a DECT Register-[REGISZTRÁCIÓ] opciót, majd a regisztráció folytatásához nyomja meg az ENTER-t. A CAV-72B kiírja a Registration proceeding... üzenet. A telefonkészülék regisztrációja sikerült. 5 A sikeres regisztrációt egy beep hang fogja jelezni. A telefonon megjelenő számok közül (1-6) bármelyik szám hozzárendelhető a készülékhez. (Minden egyéb, korábban regisztrált szám, nem fog megjelenni a képernyőn.) 1 DECT bázis állomáson 4 vezeték nélküli telefon regisztrálható. A regisztráció 5-60 mp-t vesz igénybe. Ha a regisztráció sikertelen, 1 perc elteltével próbálja meg újra. 17

20 10. (REC./IMAGE) Képrögzítés REC.IMAGE [Image memory] Review Time Set Auto Record Del Whole Memory : Select Menu ENT : Menu Det REC/IMAGE : Turn Off 1) Megjelenítés 1 Nyomja meg a REC/IMAGE Rögzítés gombot. 2 A Review mode/option [Megjelenítési mód/opciók] kiválasztásához használja a Fel/Le nyilakat, majd nyomjon ENTER-t. 3 A jobb nyíl gomb ( ) segítségével tud lépkedni a képek között. 4 Az ENTER gomb lenyomásával tudja kinagyítani a képet. Teljes képernyős megjelnítés módban is a jobb nyíl gombbal ( ) tud lapozni. 18

21 2) Idő beállítása 1 Nyomja meg a REC./IMAGE gombot. Time set 23-JUN-07 11:12:33 Day Set 2 A Fel/Le nyilakkal válassza ki a Complete : ENT Time Set - [Idő beállítás] módot, majd nyomja meg az ENTER -t. 3 Time Set - [Idő beállítás] menüpont opciói között a Bal/Jobb irány nyilakkal tud lépkedni, a Fel/Le nyílakkal tud értéket változtatni. 4 Beállítások mentéséhez nyomja meg az ENTER-t, a kilépéshez nyomja meg a REC./IMAGE gombot. 3) Automatikus rögzítés 1 Mikor a látogató megnyomja a hívó gombot, a kamera automatikusan készít egy képet a látogatóról, és elmenti azt. 2 Nyomja meg a REC./IMAGE gombot. 3 A Fel/Le iránygombokkal válassza ki az Auto Record mode- [Automatikus rögzítési] módot, majd nyomja meg az ENTER-t. Az alábbi felirat jelenik meg a képernyőn: OSD : [Auto Record Y or N]- [Automatikus rögzítés I vagy N] 4 A jobb iránygombbal ( )tudja kiválasztani az Igen vagy Nem opciót. 5 A kilépéshez nyomja meg a REC./IMAGE gombot. Ha engedélyezte az automatikus rögzítési módot, a képernyő tetején levő LED zölden fog villogni, másodpercenként 1 villanás. A készülék összesen 128 képet tud a memóriában tárolni. Ha a memória megtelik, akkor a készülék automatikusan felülirja a legrégebbi képet. 4) Törlés a memóriából Ezzel a funkcióval az összes képet törli a memóriából. 1 Nyomja meg a REC./IMAGE gombot. 2 A Fel/Le iránygombokkal válassza ki a DEL Whole Memory - [Összes kép törlése a memóriából] majd nyomja meg az ENTER-t. DEL Whole memory PUSH ENTER Complete whole memory dete 3 Nyomja meg a jobb iránygombot ( memórából. ) és az ENTER-t az összes kép törléséhez a 4 A kilépéshez nyomja meg a REC./IMAGE gombot. 19

22 11. Hibaelhárítás A készü lék nem üzemszerűműködése eseté n, mielőtt szakembert h ívna, ellenőrizze az alábbiakat. Hiba Ellenőrizze Elhárítás Nincs tápellátás. Nem működik semmi. Sikertelen hívás fogadás/indítás (Külső belső kommunikáció) A készülék nem ad ki hangot (Hívás/Beszéd funkció) 1. Ellenőrizze a tápkábelt. 2. Ellenőrizze a készülék be/ki kapcsolóját. 1. Ellenőrizze az eszközök csatlakoztatását és bekötését. (Megfelelő-e a csatlakoztatás, helyes-e a csatlakozási sorrend) 3. Van-e szobaazonosító hozzárendelve a szobához. Ellenőrizze a hangerő beállításait. 1. Csatlakoztassa a tápkábelt, ha ez korábban nem történt meg. 2. A készüléket kapcsolja be a be/ki kapcsolóval. 1. Olvassa el a bekötésekre és csatlakoztatásokra vonatkozó fejezetet. 2. Végezze el a bekötéseket a helyes módon. 3. Olvassa el a Szobaazonosító beállításaira vonatkozó fejezetet, majd végezze el a szükséges javításokat, ha vannak. Ha szükséges, akkor végezze el az Önnek megfelelő hangerő beállításokat. A képernyő sötét. A képernyő furcsa. 1. Ellenőrizze, hogy van-e erős tükröződő fény a látogató mögött. 2. Ellenőrizze a képbeállításokat. 1. Változtassa meg a kameralencse szögét. 2. Végezze el a szükséges képbeállításokat. A látogató látható, de nem hallható. Nincs elmentett kép. 1. Ellenőrizze, hogy a kézibeszélő a megfelelő módon van-e csatlakoztatva a beltéri egységhez. 1. Ellenőrizze a képrögzítés beállításait! 1. Csatlakoztassa a kézibeszélőt a megfelelő módon. 1. Engedélyezze az AUTO RECORD -ot [Automatikus Képrögzítést] 20

23 12. Jellemzők Vezetékek Központi egység felé: 6 vezeték További videós beltéri egységek felé: 6 vezeték Telefonvonal: 2 vezeték Tápellátás AC V ~, 50 / 60H z Kommunikáció Kézibeszélő nélkül, Kézibeszélőn, DECT vezeték nélküli telefonkészüléken Képernyő méret 7 TFT-LCD Hívás hangja A kültéri kamera egységről: kétszer ismétlődő csengőhang Audio beltéri egységről: elektronikus dallam Telejesítmény felvétel Működés közben 11W Vezeték hossza A központi egység és a beltéri egység között: 20m / ø0.5 (CAT. 5 ) Elsődleges beltéri egységek között: 20m / ø0.5 (CAT. 5) Moduláció TDMA/FSK Vezeték nélküli telefonkészülék Működési frekvencia Hatósugár 1.880GHz ~ 1.900GHz (DECT) 50 / 300 m (beltér/kültér) Működési hőmérséklet 0 C ~ C (32 F ~ 104 F) Méretek Súly 315 (W)x175 (H)x53 (D) 1.7 kg 21
