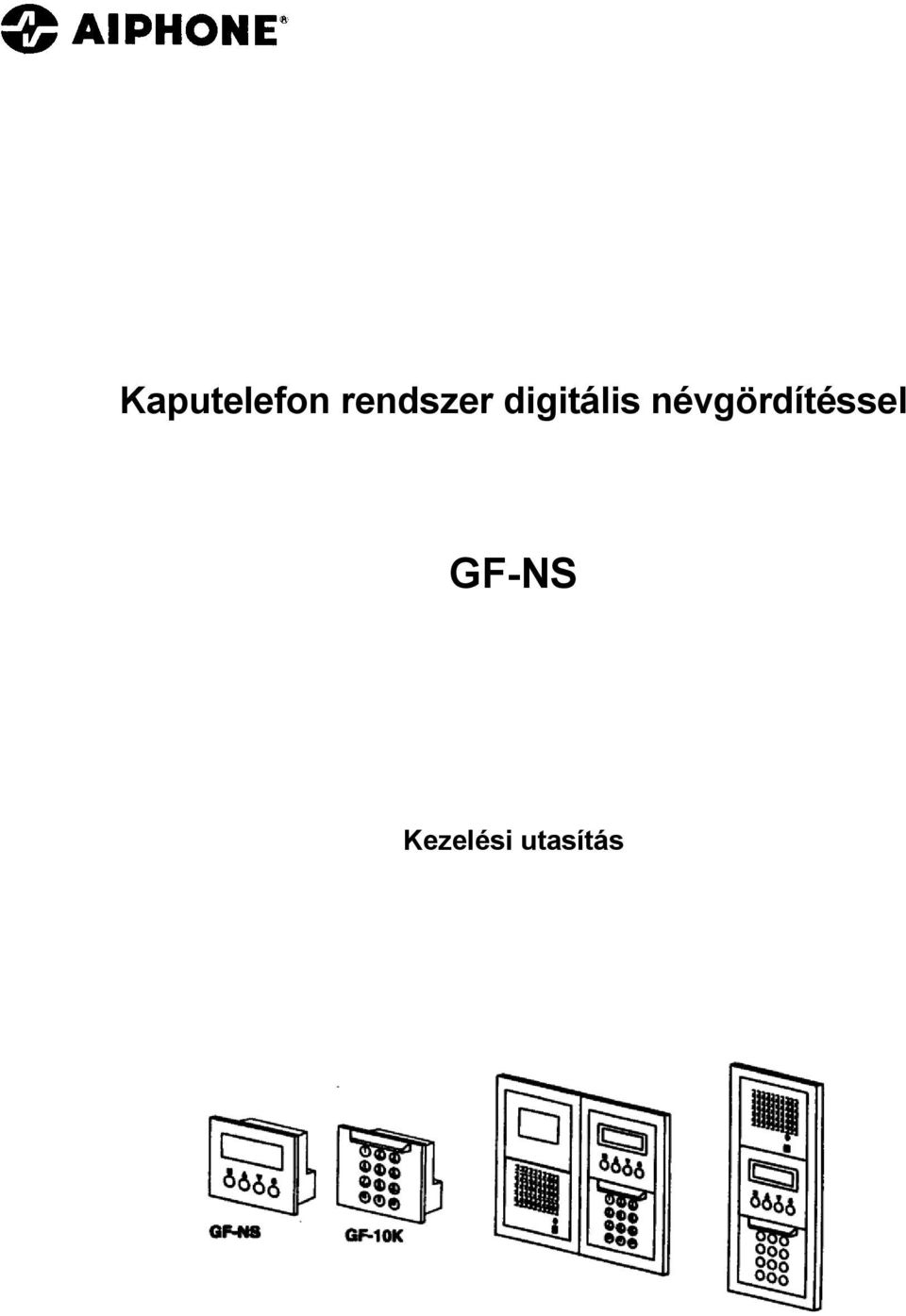

1 Kaputelefon rendszer digitális névgördítéssel GF-NS

2 FIGYELMEZTETÉS! Figyelmen kívül hagyása halálesetet, vagy súlyos sérülést eredményezhet. 1. A készülék villamos. Bekötését csak szakember végezheti. 2. Tilos a készüléket módosítani, illetve átalakítani. 3. A készülék házát tilos kinyitni. FIGYELEM! Figyelmen kívül hagyása sérülést, vagy vagyoni kárt okozhat. 1. A GF-NS/GF-10K készülék vízálló, azonban nem szabad a készüléket közvetlen vízsugárral, stb. fecskendezni. ÁLTALÁNOS ÓVINTÉZKEDÉSEK ÁLTALÁNOS TILTÁSOK! NEDVESSÉGGEL KAPCSOLATOS TILTÁSOK! SZÉTSZERELNI TILOS! 1. A rendszer táphálózatkiesés esetén nem működőképes. 2. Olyan helyeken, ahol műsorszóró állomás antennái vannak a közelben, előfordulhat, hogy rádiófrekvenciás zavarás befolyásolja a kaputelefon-rendszert. 3. A GF-1D készüléket TV-, vagy rádiókészüléktől legalább 1 m távolságra kell elhelyezni. 2

A GF-NS/GF-10K készülék vízálló, azonban nem szabad a készüléket közvetlen vízsugárral, stb. fecskendezni. ÁLTALÁNOS ÓVINTÉZKEDÉSEK ÁLTALÁNOS TILTÁSOK! NEDVESSÉGGEL KAPCSOLATOS TILTÁSOK!

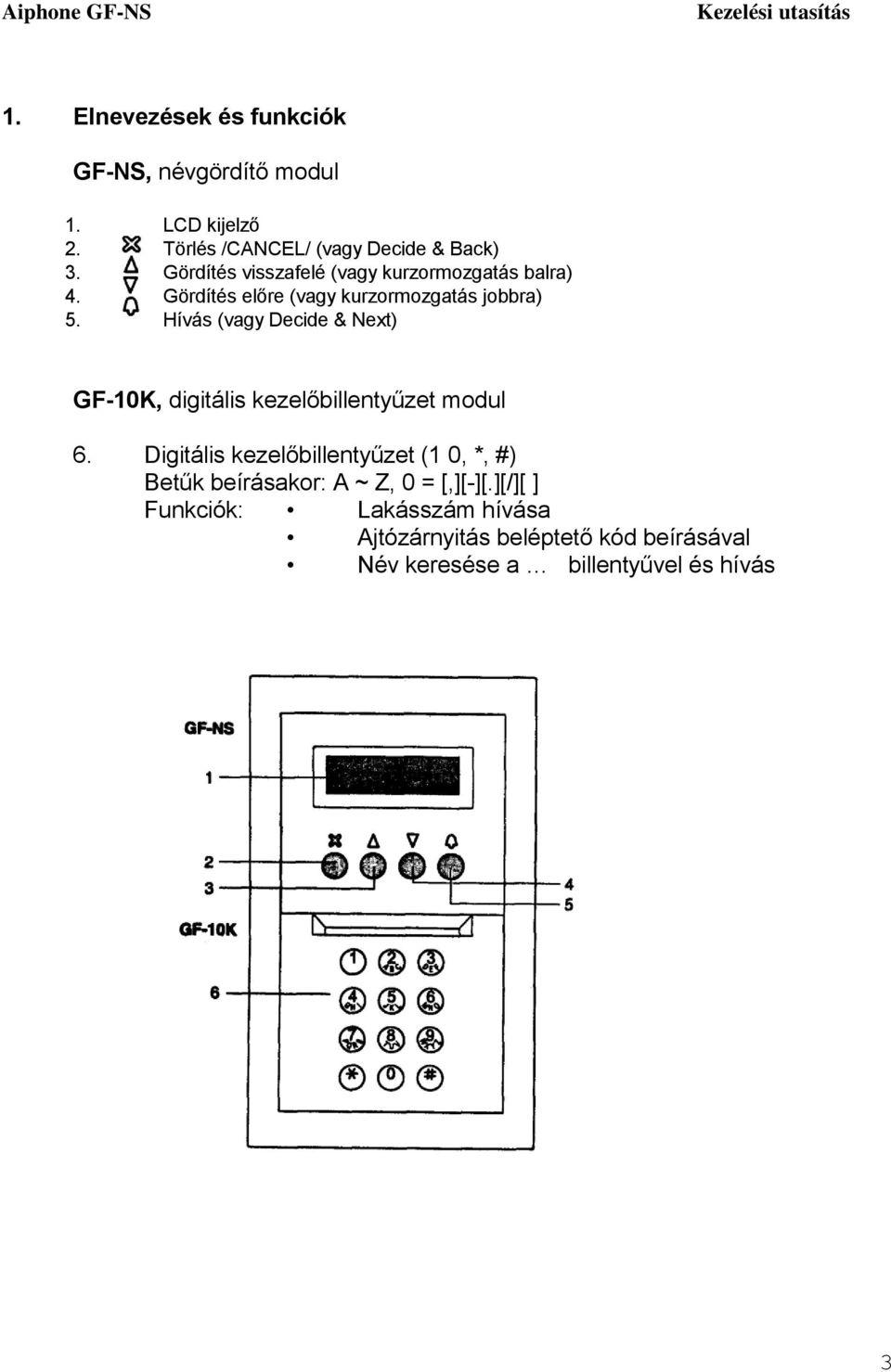

3 1. Elnevezések és funkciók GF-NS, névgördítő modul LCD kijelző Törlés /CANCEL/ (vagy Decide & Back) Gördítés visszafelé (vagy kurzormozgatás balra) Gördítés előre (vagy kurzormozgatás jobbra) Hívás (vagy Decide & Next) GF-10K, digitális kezelőbillentyűzet modul 6. Digitális kezelőbillentyűzet (1 0, *, #) Betűk beírásakor: A ~ Z, 0 = [,][-][.][/][ ] Funkciók: Lakásszám hívása Ajtózárnyitás beléptető kód beírásával Név keresése a billentyűvel és hívás 3

kurzormozgatás jobbra) Hívás (vagy Decide & Next) GF-10K, digitális kezelőbillentyűzet modul 6.

2. Programozás Programozás számítógépről Lehetőség van a lakók nevének számítógépről való beírására, illetve módosítására, adatbevitelt végezve.

4 2. Programozás Programozás számítógépről Lehetőség van a lakók nevének számítógépről való beírására, illetve módosítására, adatbevitelt végezve. Töltse le a programozási és módosítási módszert az Aiphone honlapjáról: Csatlakoztassa számítógépét a GF-NS-hez a GF-NS tartozékát képező csatlakozókábel segítségével. Programozás GF-NS és GF-10K segítségével Az LCD kijelzőn a "WELCOME" üdvözlő üzenet jelenik meg, jelezve, hogy a rendszer készenléti módban van. Programozás előtt javasoljuk, hogy regisztráltassa újonnan saját azonosító kódját annak érdekében, hogy csak Ön juthasson be a rendszerbe. Először is lépjen be programozási módba. -> Lépjen a 3. fejezethez. Ha esetleg elfelejtette beprogramozott azonosító kódját, forduljon a 6. fejezethez (Műszaki óvintézkedések). 4

Programozás GF-NS és GF-10K segítségével Az LCD kijelzőn a "WELCOME" üdvözlő üzenet jelenik meg, jelezve, hogy a rendszer készenléti módban van.

3. Programozás GF-NS és GF-10K segítségével Nyelv kiválasztása Üdvözlet Adja meg újra azonosító kódját 1 Nyelv kiválasztása 2 Azonosító kód módosítása 3

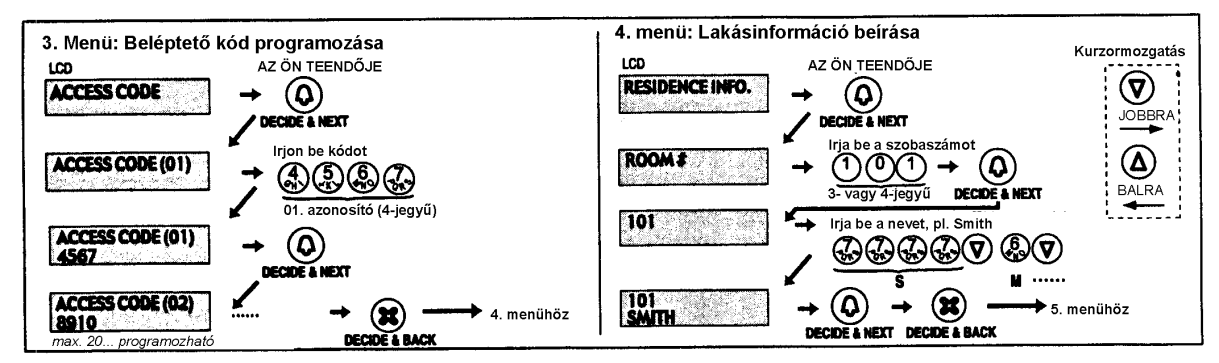

5 3. Programozás GF-NS és GF-10K segítségével Nyelv kiválasztása Üdvözlet Adja meg újra azonosító kódját 1 Nyelv kiválasztása 2 Azonosító kód módosítása 3 Hozzáférési kód 4 Lakás info 5 Időzítő beállítása 6 Üdvözlő szöveg megváltoztatása 7 Kilépés Nyelv kiválasztása Angol Francia Német Spanyol Holland Nyelv kiválasztása Angol 5

Hozzáférési kód 4 Lakás info 5 Időzítő beállítása 6 Üdvözlő szöveg

6 4. Paraméterbeállítás A GF rendszer beállítása A GF rendszert az alábbiak szerint kell beprogramozni. Lépések 1. Programozási módba való belépéshez nyomja meg a PROGRAM gombot az audio modulon (GF-DA/A). 2. Emelje fel a kézibeszélőt a beállításhoz valamelyik új állomáson, ekkor a beszédcsatorna azonnal létrejön. 3. Válassza ki egyik új lakó nevet és nyomja meg a bejáratnál a hívógombot. 4. Ismételje meg a 2. és 3. lépést a soronkövetkező lakás esetén is. 5. A befejezéshez nyomja meg az audio modulon a PROGRAM gombot (GF- DA/A). A részleteket a GF-BC-hez mellékelt kézikönyv tartalmazza. 6

Emelje fel a kézibeszélőt a beállításhoz valamelyik új állomáson, ekkor a beszédcsatorna azonnal létrejön. 3.

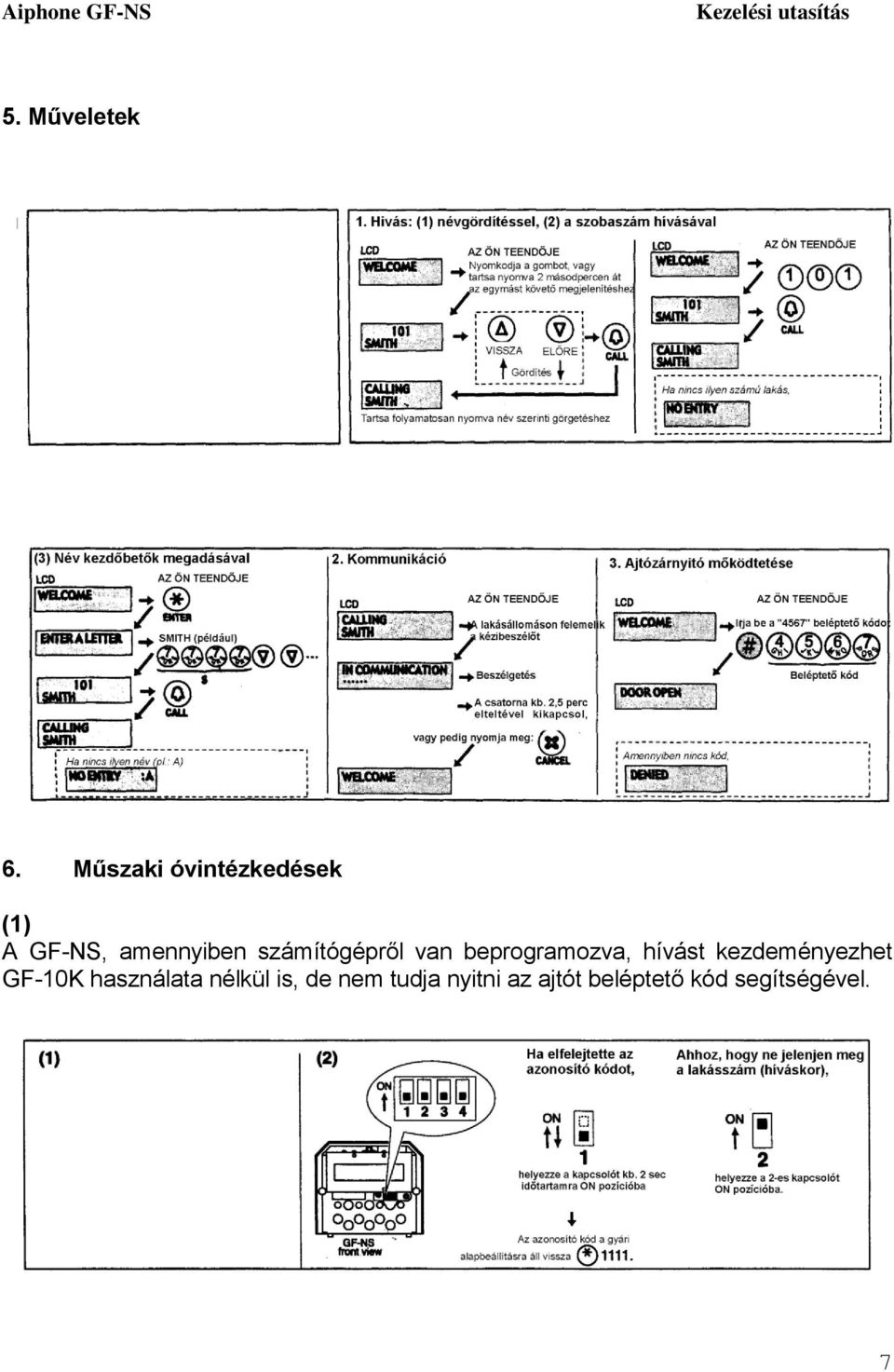

7 5. Műveletek 6. Műszaki óvintézkedések (1) A GF-NS, amennyiben számítógépről van beprogramozva, hívást kezdeményezhet GF-10K használata nélkül is, de nem tudja nyitni az ajtót beléptető kód segítségével. 7

8 (3) Környezeti hőmérséklet: -10 o C o C Javítás: Amennyiben a berendezés nem működik megfelelően, forduljon szakemberhez a hiba elhárítása céljából Tisztítás: A készülék tisztításához használjon semleges háztartási tisztítószerrel benedvesített puha rongydarabot. Dörzshatású tisztítószer használata tilos! 7. Műszaki adatok (GF-NS/GF-10K) Tápellátás: 24 V DC, melyet az előírtak szerinti tápegység szolgáltat Áramfelvétel: 0,07 A LCD kijelző: Max. 16 betű a nevekhez Max. 160 betű üdvözlőszöveghez, megjelenítés gördítéssel GARANCIA Jelen készülékre a forgalmazó HA-HÓ a készülékhez mellékelt garancialevélen feltüntetett időtartamra és feltételek mellett vállal garanciát. Forgalmazza: HAHÓ Kft. Vagyonvédelmi szaküzlet 1134 Budapest, Klapka u Tel: , Fax: haho@mail.datanet.hu 8

Műszaki adatok (GF-NS/GF-10K) Tápellátás: 24 V DC, melyet az előírtak szerinti tápegység szolgáltat Áramfelvétel: 0,07 A LCD kijelző: Max. 16 betű a nevekhez Max.
