1 Füstgáz elvezető rendszerek O ZW / ZS 23 AE gázkazánhoz JS

2 Tartalomjegyzék Tartalomjegyzék Biztonsági utasítások 2 A szimbólumok magyarázata 2 1Alkalmazás Általánosságban Összekapcsolás füstgáz tartozékokkal 3 2 Telepítés és beállítások 2.1 Telepítési utasítások 2.2 A telepítést ábrázoló képeken lévő szimbólumok magyarázata 2.3 A szűkítő tárcsák kiválasztása Vízszintes füstgáz elvezetés AZ 266-tal (lásd 6. kép) Függőleges füstgáz elvezetés AZ 262-vel (lásd 1. és 15. kép) Füstgáz elvezetés szétválasztott füstgáz csővel 6 2. Az üzemi nyomás ellenőrzése 7 Biztonsági utasítások A készülék hibátlan működését csak abban az esetben tudjuk biztosítani, ha ezt a szerelési utasítást betartja. A változtatások joga fenntartva. A készüléket csak megfelelő engedélyekkel rendelkező szakszervizzel vagy szerelővel építtesse be. A készülék telepítésekor figyelembe kel venni annak telepítési utasításait is. Gázszag esetén: B Kapcsolja ki a készüléket. B Nyissa ki az ablakokat és az ajtókat. B Értesítse az illetékes szakszervizt. Beépítés és módosítások B A készüléket csak megfelelő engedélyekkel rendelkező szakszervizzel építtesse be vagy módosíttassa. B A füstgáz elvezető részeken semmilyen változtatást ne végezzen. A szimbólumok magyarázata 3 Vízszintes füstgáz elvezetés Minimális beépítési méretek Telepítés A szűkítő tárcsa beépítése 10 i A szövegben az utasításokat az itt látható szimbólummal jelöltük meg. Ezt a szimbólumot a szövegben egy víz-szintes vonal alatt vagy felett helyeztük el. Függőleges füstgáz elvezetés 11.1 Minimális beépítési méretek 11.2 Telepítés 12.3 Utasítások a tető feletti telepítéshez 1. A szűkítő tárcsa beépítése 15 5 Szétválasztott füstgáz cső Minimális beépítési méretek Telepítés 23 2

3 Alkalmazás 1 Alkalmazás 1.1 Általánosságban A frisslevegő cső felületi hőmérséklete alacsonyabb 85 C-nál. A TRGI-nek (1986) és a TRF-nek (1988) megfelelően ezért éghető építőanyagokkal vagy bútorokkal kapcsolatban sem kell semmilyen különleges szabályt betartani. 1.2 Összekapcsolás füstgáz tartozékokkal A ZW / ZS 23 AE gázkazánt koncentrikus csőrendszer esetén a következő füstgáz tartozékokkal lehet összekapcsolni: Megnevezés Rendelési szám AZ 136 Lapos tető kivezető AZ 137 Ferde tető kivezető AZ 262 Függőleges alaptartozék, Ø 80/110 mm AZ 263 Hosszabbító cső 1000 mm, Ø 80/110 mm AZ 26 Hosszabbító cső 800 mm, Ø 80/110 mm AZ 265 Hosszabbító cső 500 mm, Ø 80/110 mm AZ 266 Vízszintes alaptartozék, Ø 80/110 mm AZ 267 Kettős könyök 90, Ø 80/110 mm AZ 268 Kettős könyök 5, Ø 80/110 mm AZ 269 Adapter, Ø 60/90 mm-ről Ø 80/110 mm-re AZ 271 Ellenörző nyílás táblázat A ZW / ZS 23 AE gázkazánt szétválasztott csőrendszer esetén a következő füstgáz tartozékokkal lehet összekapcsolni: Megnevezés Rendelési szám AZ 136 Lapos tető kivezető AZ 137 Ferde tető kivezető AZ 175 T-darab, Ø 80/80 mm-ről Ø 80/110 mm-re AZ 262 Függőleges alaptartozék, Ø 80/110 mm AZ 273 Függőleges szétválasztott cső, Ø 80/80 mm AZ 280 Cső 500 mm, Ø 80 mm AZ 281 Cső 1000 mm, Ø 80 mm AZ 282 Cső 2000 mm, Ø 80 mm AZ 278 Könyök 90, Ø 80 mm AZ 279 Könyök 5, Ø 80 mm AZ 283 Záró darab, Ø 80 mm táblázat 3

4 Telepítés és beállítások 2 Telepítés és beállítások 2.1Telepítési utasítások A füstgáz és frisslevegő cső maximális megengedett hosszát (Lmax) megtalálja az 5. oldalon kezdődő táblázatokban. Amennyiben a koncentrikus cső torkolata egy földfelszín alatti aknában van, télen a jegesedés miatt téves leállások fordulhatnak elő. Emiatt kerülje el az ilyen típusú füstgáz elvezetést. 2.2 A telepítést ábrázoló képeken lévő szimbólumok magyarázata 50 B A füstgázoldali tömítést oldószer mentes zsírral (pl. vazelinnel) enyhén zsírozza be. B A füstgáz tartozékokat ütközésig tolja egymásba (itt: 50 mm betolási mélység), (lásd 2.ábra). 2x 2x Ø 3mm B Fúrjon két Ø 3mm-es lyukat a frisslevegő ellátó csőbe. Maximális furatmélység 8 mm! Semmi esetre ne sértse meg a füstgáz csövet! (lásd 3.ábra). B Rögzítse az összeköttetést a mellékelt csavarokkal (lásd. ábra). 2x Ø 3mm 360 Ø 3mm Ø 3mm 1 ábra O 3 ábra 2x O 50 2 ábra O ábra O

5 Telepítés és beállítások 2.3 A szűkítő tárcsák kiválasztása 2.3.1Vízszintes füstgáz elvezetés AZ 266-tal (lásd 6. kép) 90 L [mm] L max [mm] 1 x Ø Ø Ø x Ø Ø Ø58 3 x táblázat Ø Függőleges füstgáz elvezetés AZ 262-vel (lásd 1. és 15. kép) Ø5 90 L [mm] L max [mm] 0 x Ø Ø5 1 x Ø Ø52 2 x Ø Ø52. táblázat 5

6 Telepítés és beállítások Füstgáz elvezetés szétválasztott füstgáz csővel L min füstgáz [m] L max füstgáz [m] L min friss levegő [m] L max friss levegő [m] B 22 beépítési típus, frisslevegő ellátás a telepítési helyiségből, függőleges füstgáz elvezetés (lásd 26. és 27. kép) 0 x 90 1,3 12,3 Ø 2 x 90 1,3 12,3 B 22 beépítési típus, frisslevegő ellátás a telepítési helyiségből, vízszintes füstgáz elvezetés (lásd 28. kép) 1 x Ø60 3 x C 52, C 62 beépítési típus, vízszintes frisslevegő ellátás, vízszintes füstgáz elvezetés (lásd 29. kép) 1 x 90 1 x , x 90 3 x x 90 1 x , x 90 3 x C 52, C 62 beépítési típus, vízszintes frisslevegő ellátás, függőleges füstgáz elvezetés (lásd 30. és 31. kép) 0 x 90 1 x 90 Ø 2 x 90 1,3 12,3 0,6 10 C 32 beépítési típus, függőleges frisslevegő ellátás, függőleges füstgáz elvezetés (lásd 32. kép) 0 x 90 0 x 90 2,3 12,3 2,3 12,3 Ø 5. táblázat 6

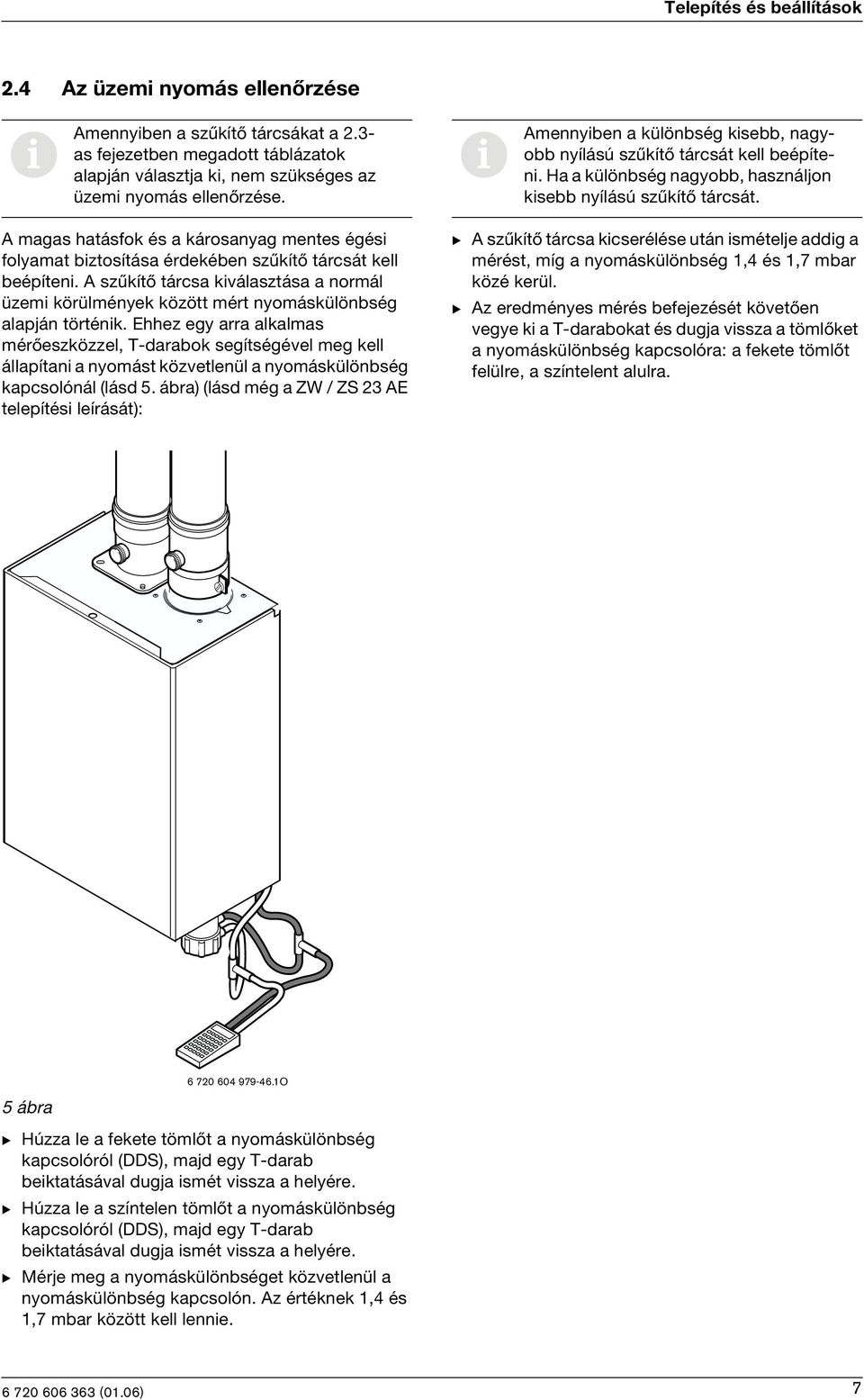

7 Telepítés és beállítások 2. Az üzemi nyomás ellenőrzése i Amennyiben a szűkítő tárcsákat a 2.3- as fejezetben megadott táblázatok alapján választja ki, nem szükséges az üzemi nyomás ellenőrzése. i Amennyiben a különbség kisebb, nagyobb nyílású szűkítő tárcsát kell beépíteni. Ha a különbség nagyobb, használjon kisebb nyílású szűkítő tárcsát. A magas hatásfok és a károsanyag mentes égési folyamat biztosítása érdekében szűkítő tárcsát kell beépíteni. A szűkítő tárcsa kiválasztása a normál üzemi körülmények között mért nyomáskülönbség alapján történik. Ehhez egy arra alkalmas mérőeszközzel, T-darabok segítségével meg kell állapítani a nyomást közvetlenül a nyomáskülönbség kapcsolónál (lásd 5. ábra) (lásd még a ZW / ZS 23 AE telepítési leírását): B A szűkítő tárcsa kicserélése után ismételje addig a mérést, míg a nyomáskülönbség 1, és 1,7 mbar közé kerül. B Az eredményes mérés befejezését követően vegye ki a T-darabokat és dugja vissza a tömlőket a nyomáskülönbség kapcsolóra: a fekete tömlőt felülre, a színtelent alulra. 5 ábra O B Húzza le a fekete tömlőt a nyomáskülönbség kapcsolóról (DDS), majd egy T-darab beiktatásával dugja ismét vissza a helyére. B Húzza le a színtelen tömlőt a nyomáskülönbség kapcsolóról (DDS), majd egy T-darab beiktatásával dugja ismét vissza a helyére. B Mérje meg a nyomáskülönbséget közvetlenül a nyomáskülönbség kapcsolón. Az értéknek 1, és 1,7 mbar között kell lennie. 7

8 Vízszintes füstgáz elvezetés 3 Vízszintes füstgáz elvezetés 3.1Minimális beépítési méretek 6 ábra 1: AZ266 10: AZ Telepítés B Készítse el a Ø 120 mm-es faláttörést (beméretezett rajzokat a 2.3-tól 2.5-ös fejezetekben talál). Ehhez ne használja a mellékelt fúrósablont! B Mérje meg a falátvezetés (1.1) hosszát (L A ). Vegye figyelembe a füstgáz cső vége és a fal síkja között szükséges 30 mm-es távolságot is. B A falátvezetést az L A méretre, merőlegesen vágja le. 1.1 L A ø ø120 L A O ábra O 7 ábra 8

9 Vízszintes füstgáz elvezetés B A vágás helyét sorjátlanítsa le. 1.1 B Az AZ 269 (10) jelű adaptert a leírásnak megfelelően szerelje fel B Szerelje fel a füstgáz tartozékokat O 9 ábra x 2x 2x 2x Ø 3mm 1.2 Ø 3mm O 10 ábra Magyarázat a 10. ábrához: 1.1: Falátvezetés 1.2: 90 -os duplacsöves könyök 1.5: Szűkítő tárcsa 1.6: Rögzítő csavarok 10: AZ269 9

10 Vízszintes füstgáz elvezetés 3.3 A szűkítő tárcsa beépítése A készülék összehangolása a füstgáz tartozékokkal a készülékkel szállított szűkítő tárcsák segítségével történik. A 3. táblázatban nézze meg, hogy az adott beépítési helyzet (L füstgázcső hossz, könyökök száma) szükségessé teszi-e a füstgáz tartozékokhoz való hozzáigazítást. Amennyiben igen, a következőképpen járjon el: B Vegye le a készülék burkolatát. B Csavarozza le az égőkamra fedelét. B Húzza le az elektromos csatlakozót (226.1) a füstgáz ventillátorról (226). B Szerelje be a megfelelő átmérőjű szűkítő tárcsát (D) a füstgáz ventillátor (226) szívó oldalára. D J 13 ábra B Szerelje vissza, majd csatlakoztassa a füstgáz ventillátort (226). B Szerelje vissza az égőkamra fedelét. B Tegye vissza a készülék burkolatát R 11 ábra B Csavarja ki a rögzítő csavarokat (226.2) és előrefelé húzza ki a füstgáz ventillátort (226) ábra R 10

11 Függőleges füstgáz elvezetés Függőleges füstgáz elvezetés.1minimális beépítési méretek Lapos tető esetén O 1 ábra : AZ : AZ

12 Függőleges füstgáz elvezetés Ferde tető esetén O 15 ábra : AZ : AZ Telepítés B Szerelje fel a szerelő panelt a telepítési utasításnak megfelelően. B Mérje meg a falátvezetés (1.1) hosszát (LA). B Távolítsa el az adaptert (.1). B A frisslevegő cső tetőátvezetését () az L V = L A - 7 méretre, merőlegesen vágja le. LA LV = LA O O 16 ábra 17 ábra 12

13 Függőleges füstgáz elvezetés B A füstgáz cső tetőátvezetését () az L A méretre, merőlegesen vágja le. B Szerelje fel a füstgáz tartozékokat. LA 7 18 ábra B A vágás helyét sorjátlanítsa le O 50 2x 2x Ø 3mm ábra O O 19 ábra B Az AZ 269 (10) jelű adaptert a leírásnak megfelelően szerelje fel. 13

14 Függőleges füstgáz elvezetés.3 Utasítások a tető feletti telepítéshez Ferde tető esetén Az AZ 262 felszerelése ferde tető esetén a Junkers ferde tető kivezető (AZ 137, AZ 207, AZ 23) segítségével történhet. A ferde tető kivezetőt közötti tető dőlésszög esetén lehet alkalmazni. Betartandó távolságok: Z 00, hóban gazdag területeken 500 α 6. táblázat 50, hóban gazdag területeken 0 Z Ø Lapos tető esetén Az AZ 262 felszerelése lapos tető esetén a Junkers lapos tető kivezető (AZ 136) segítségével történhet: A ragasztókarimát (17) a polimer tetőborító lemezzel össze kell ragasztani, vagy a tetőszigetelésbe bele kell önteni. Szabadon mozgó kivitelben nem szabad használni. AZ AZ 136-ot meleg tető esetén nem lehet alkalmazni. Betartandó távolságok: éghető építőanyagok X táblázat nem éghető építőanyagok X 865 Ø13 Ø125 α ábra O Ø O 22 ábra 1

15 Függőleges füstgáz elvezetés. A szűkítő tárcsa beépítése A készülék összehangolása a füstgáz tartozékokkal a készülékkel szállított szűkítő tárcsák segítségével történik. A 3. táblázatban nézze meg, hogy az adott beépítési helyzet (L füstgázcső hossz, könyökök száma) szükségessé teszi-e a füstgáz tartozékokhoz való hozzáigazítást. Amennyiben igen, a következőképpen járjon el: B Vegye le a készülék burkolatát. B Csavarozza le az égőkamra fedelét. B Húzza le az elektromos csatlakozót (226.1) a füstgáz ventillátorról (226) B Szerelje be a megfelelő átmérőjű szűkítő tárcsát (D) a füstgáz ventillátor (226) szívó oldalára. D J R 23 ábra B Csavarja ki a rögzítő csavarokat (226.2) és előrefelé húzza ki a füstgáz ventillátort (226). 25 ábra B Szerelje vissza, majd csatlakoztassa a füstgáz ventilátort (226). B Szerelje vissza az égőkamra fedelét. B Tegye vissza a készülék burkolatát R 2 ábra 15

16 Szétválasztott füstgáz cső 5 Szétválasztott füstgáz cső 5.1Minimális beépítési méretek Füstgáz vezetés B 22 -nek megfelelően Friss levegő: a telepítési helyiségből Füstgáz elvezetés: függőleges 865 Ø Ø O 26 ábra 1: AZ : AZ 280, 281, : AZ

17 Szétválasztott füstgáz cső 865 Ø Ø O 27 ábra 1: AZ : AZ 280, 281, : AZ

18 Szétválasztott füstgáz cső Füstgáz vezetés B 22 -nek megfelelően Friss levegő: a telepítési helyiségből Füstgáz elvezetés: vízszintes O 28 ábra 1: AZ : AZ 280, 281, : AZ : AZ

19 Szétválasztott füstgáz cső Füstgáz vezetés C 52 -nek és C 62 -nek megfelelően Friss levegő: a szabadból Füstgáz: a szabadba Friss levegő hozzávezetés: vízszintes Füstgáz elvezetés: vízszintes O 29 ábra : AZ 262 1: AZ : AZ 280, 281, : AZ : AZ

20 Szétválasztott füstgáz cső Füstgáz vezetés C 52 -nek és C 62 -nek megfelelően Friss levegő: a szabadból Füstgáz: a szabadba Friss levegő hozzávezetés: vízszintes Füstgáz elvezetés: függőleges 865 Ø Ø O 30 ábra : AZ 262 1: AZ : AZ 280, 281, : AZ : AZ

21 Szétválasztott füstgáz cső 865 Ø Ø O 31 ábra : AZ 262 1: AZ : AZ 280, 281, : AZ : AZ

22 Szétválasztott füstgáz cső Füstgáz vezetés C 32 -nek megfelelően Friss levegő: a szabadból Füstgáz: a szabadba Friss levegő hozzávezetés: függőleges Füstgáz elvezetés: függőleges i A füstgáz elvezetés legfeljebb 2 m-t haladhat vízszintes irányban. A 10 m-nél hosszabb füstgáz csövet szigetelni kell O 32 ábra : AZ 262 1: AZ : AZ : AZ 280, 281,

23 Szétválasztott füstgáz cső 5.2 Telepítés B Szerelje fel az adaptert (1.1) a készüléken lévő csonkra. B Rögzítse az adaptert (1.1) O 35 ábra B Csavarja ki a csavarokat (d) és vegye le a fedelet (e). A tömítésnek (f) a készüléken kell maradnia. i A szükséges szűkítő tárcsát még az összehangolás megkezdése előtt ki kell választani az 5. táblázatból O 33 ábra B Csavarozza ki a fedél csavarjait (2a) és vegye le a fedelet. B Helyezze be a megfelelő szűkítő tárcsát ( ). B Tegye fel a tömítést a levegő csonkra (1.3) O 3 ábra 23

24 B Rögzítse a levegő csonkot (1.2) a csavarokkal (d). d d e f O 36 ábra JUNKERS Robert Bosch Kft Fűtéstechnika Üzletág H-1103 Budapest, Gyömrői út 120
