1 Tudnivalók a füstgázelvezetésről Kondenzációs gázkészülék O Logamax plus GB012-25K Szakemberek számára Figyelmesen olvassa el a szerelés és karbantartás előtt! (2011/08) HU

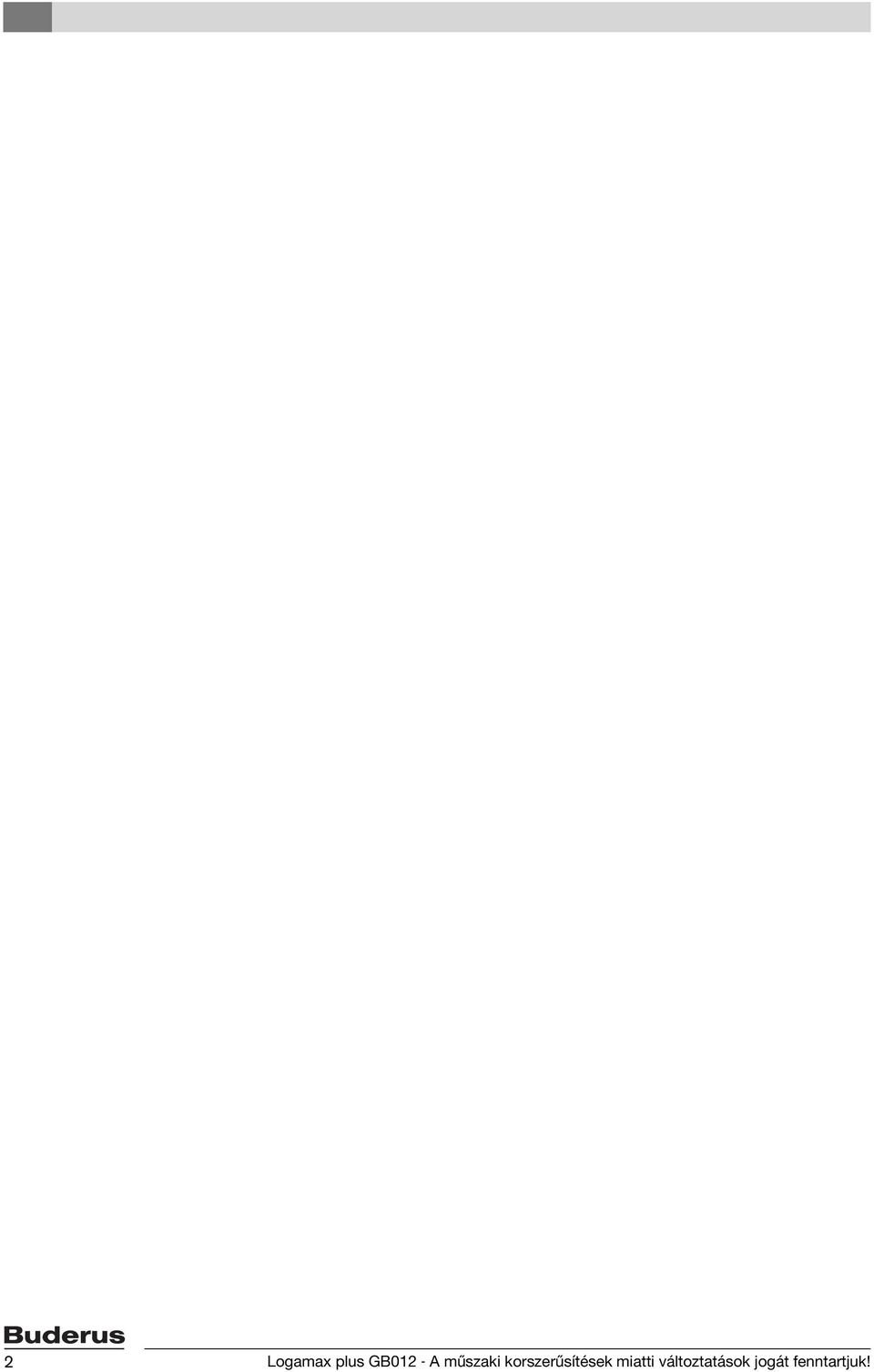

2 2 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

3 Tartalomjegyzék Tartalomjegyzék 1 Biztonsági tudnivalók és szimbólumok magyarázata Szimbólumok magyarázata Fontos biztonsági tudnivalók Használat Általános tudnivalók Kompakt kondenzációs hőközpontok Füstgáztartozékokkal való kombinálás Füstgázelvezetés osztályozása CEN alapján Szerelés Általános tudnivalók Füstgázelvezetés függőlegesen Kiegészítés füstgáztartozékokkal Füstgázelvezetés tetőn keresztül Felállítási hely és levegő-bevezetés/ füstgázelvezetés Az ellenőrző nyílások elhelyezkedése Tető feletti távolsági méretek Füstgázelvezetés vízszintesen Kiegészítés füstgáztartozékokkal C 12x égési levegő-/füstgázelvezető külső falon keresztül: C 32x égési levegő-/füstgázelvezetés tetőn keresztül Az ellenőrző nyílások elhelyezkedése Füstgázcső az aknában A füstgázelvezetéssel szemben támasztott követelmények Az aknaméretek ellenőrzése Meglévő aknák és kémények tisztítása Az akna építészeti tulajdonságai Beépítési méretek (mm-ben) Vízszintes füstgázcső-csatlakozás Függőleges égéstermék elveztés Füstgázcső hosszúságok Ventilátor fokozat kiválasztása B 22 -es füstgázelvezetésnél Ventilátor fokozat kiválasztása vízszintes füstgázelvezetésnél Füstgázelvezetés 80/125 mm Füstgázelvezetés 60/100 mm Ventilátor fokozat kiválasztása függőleges füstgázelvezetésnél C32x szerint Füstgázelvezetés 80/125 mm Füstgázelvezetés 60/100 mm Ventilátor fokozat kiválasztása C52-es füstgázelvezetésnél (füstgázelvezetés 80/80 mm) Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 3

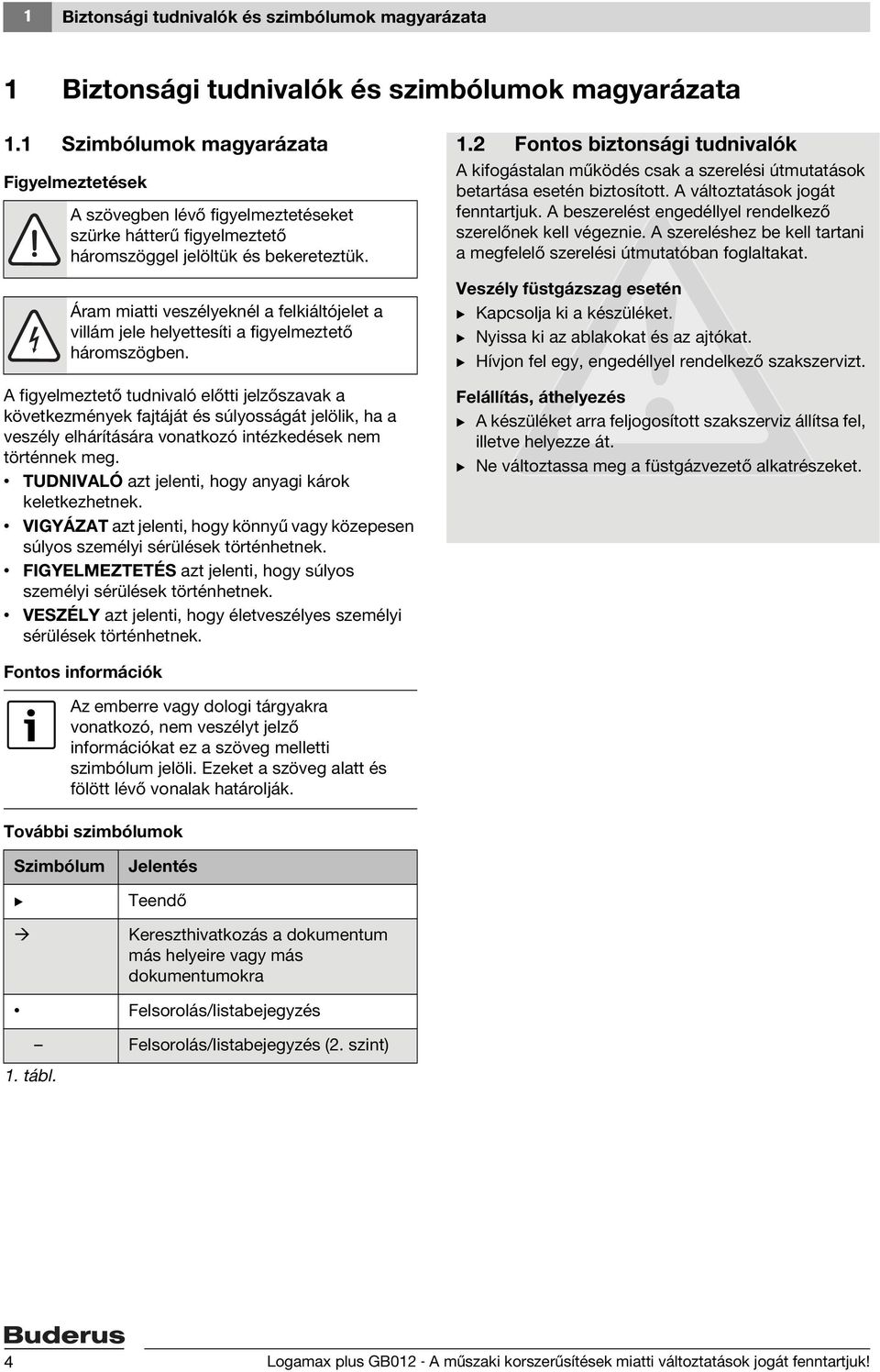

4 1 Biztonsági tudnivalók és szimbólumok magyarázata 1 Biztonsági tudnivalók és szimbólumok magyarázata 1.1 Szimbólumok magyarázata Figyelmeztetések A szövegben lévő figyelmeztetéseket szürke hátterű figyelmeztető háromszöggel jelöltük és bekereteztük. Áram miatti veszélyeknél a felkiáltójelet a villám jele helyettesíti a figyelmeztető háromszögben. A figyelmeztető tudnivaló előtti jelzőszavak a következmények fajtáját és súlyosságát jelölik, ha a veszély elhárítására vonatkozó intézkedések nem történnek meg. TUDNIVALÓ azt jelenti, hogy anyagi károk keletkezhetnek. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések történhetnek. FIGYELMEZTETÉS azt jelenti, hogy súlyos személyi sérülések történhetnek. VESZÉLY azt jelenti, hogy életveszélyes személyi sérülések történhetnek. 1.2 Fontos biztonsági tudnivalók A kifogástalan működés csak a szerelési útmutatások betartása esetén biztosított. A változtatások jogát fenntartjuk. A beszerelést engedéllyel rendelkező szerelőnek kell végeznie. A szereléshez be kell tartani a megfelelő szerelési útmutatóban foglaltakat. Veszély füstgázszag esetén B Kapcsolja ki a készüléket. B Nyissa ki az ablakokat és az ajtókat. B Hívjon fel egy, engedéllyel rendelkező szakszervizt. Felállítás, áthelyezés B A készüléket arra feljogosított szakszerviz állítsa fel, illetve helyezze át. B Ne változtassa meg a füstgázvezető alkatrészeket. Fontos információk Az emberre vagy dologi tárgyakra vonatkozó, nem veszélyt jelző információkat ez a szöveg melletti szimbólum jelöli. Ezeket a szöveg alatt és fölött lévő vonalak határolják. További szimbólumok Szimbólum B Jelentés Teendő Kereszthivatkozás a dokumentum más helyeire vagy más dokumentumokra Felsorolás/listabejegyzés Felsorolás/listabejegyzés (2. szint) 1. tábl. 4 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

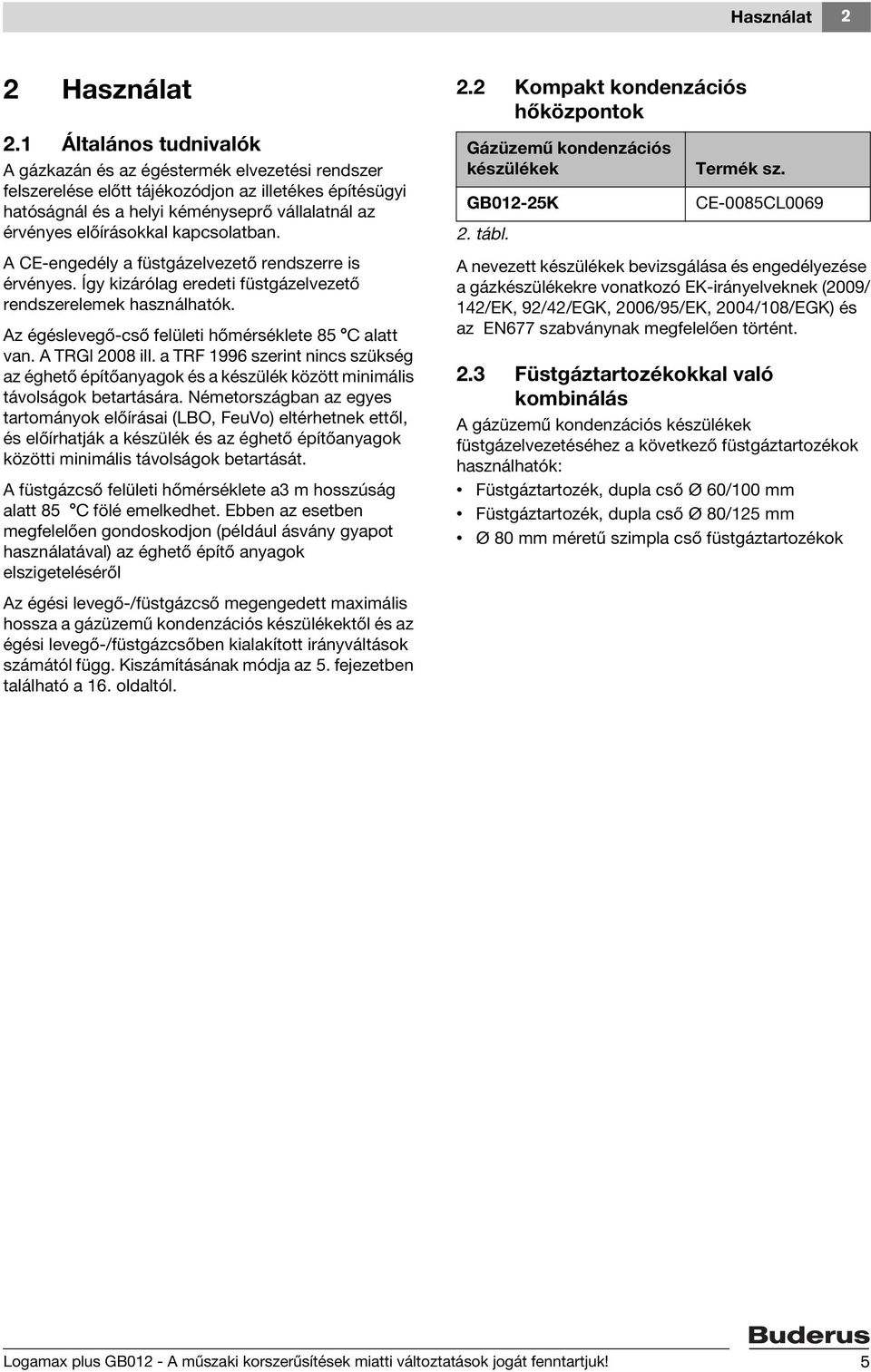

5 Használat 2 2 Használat 2.1 Általános tudnivalók A gázkazán és az égéstermék elvezetési rendszer felszerelése előtt tájékozódjon az illetékes építésügyi hatóságnál és a helyi kéményseprő vállalatnál az érvényes előírásokkal kapcsolatban. A CE-engedély a füstgázelvezető rendszerre is érvényes. Így kizárólag eredeti füstgázelvezető rendszerelemek használhatók. Az égéslevegő-cső felületi hőmérséklete 85 C alatt van. A TRGI 2008 ill. a TRF 1996 szerint nincs szükség az éghető építőanyagok és a készülék között minimális távolságok betartására. Németországban az egyes tartományok előírásai (LBO, FeuVo) eltérhetnek ettől, és előírhatják a készülék és az éghető építőanyagok közötti minimális távolságok betartását. A füstgázcső felületi hőmérséklete a3 m hosszúság alatt 85 C fölé emelkedhet. Ebben az esetben megfelelően gondoskodjon (például ásvány gyapot használatával) az éghető építő anyagok elszigeteléséről Az égési levegő-/füstgázcső megengedett maximális hossza a gázüzemű kondenzációs készülékektől és az égési levegő-/füstgázcsőben kialakított irányváltások számától függ. Kiszámításának módja az 5. fejezetben található a 16. oldaltól. 2.2 Kompakt kondenzációs hőközpontok Gázüzemű kondenzációs készülékek GB012-25K 2. tábl. Termék sz. CE-0085CL0069 A nevezett készülékek bevizsgálása és engedélyezése a gázkészülékekre vonatkozó EK-irányelveknek (2009/ 142/EK, 92/42/EGK, 2006/95/EK, 2004/108/EGK) és az EN677 szabványnak megfelelően történt. 2.3 Füstgáztartozékokkal való kombinálás A gázüzemű kondenzációs készülékek füstgázelvezetéséhez a következő füstgáztartozékok használhatók: Füstgáztartozék, dupla cső Ø 60/100 mm Füstgáztartozék, dupla cső Ø 80/125 mm Ø 80 mm méretű szimpla cső füstgáztartozékok Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 5

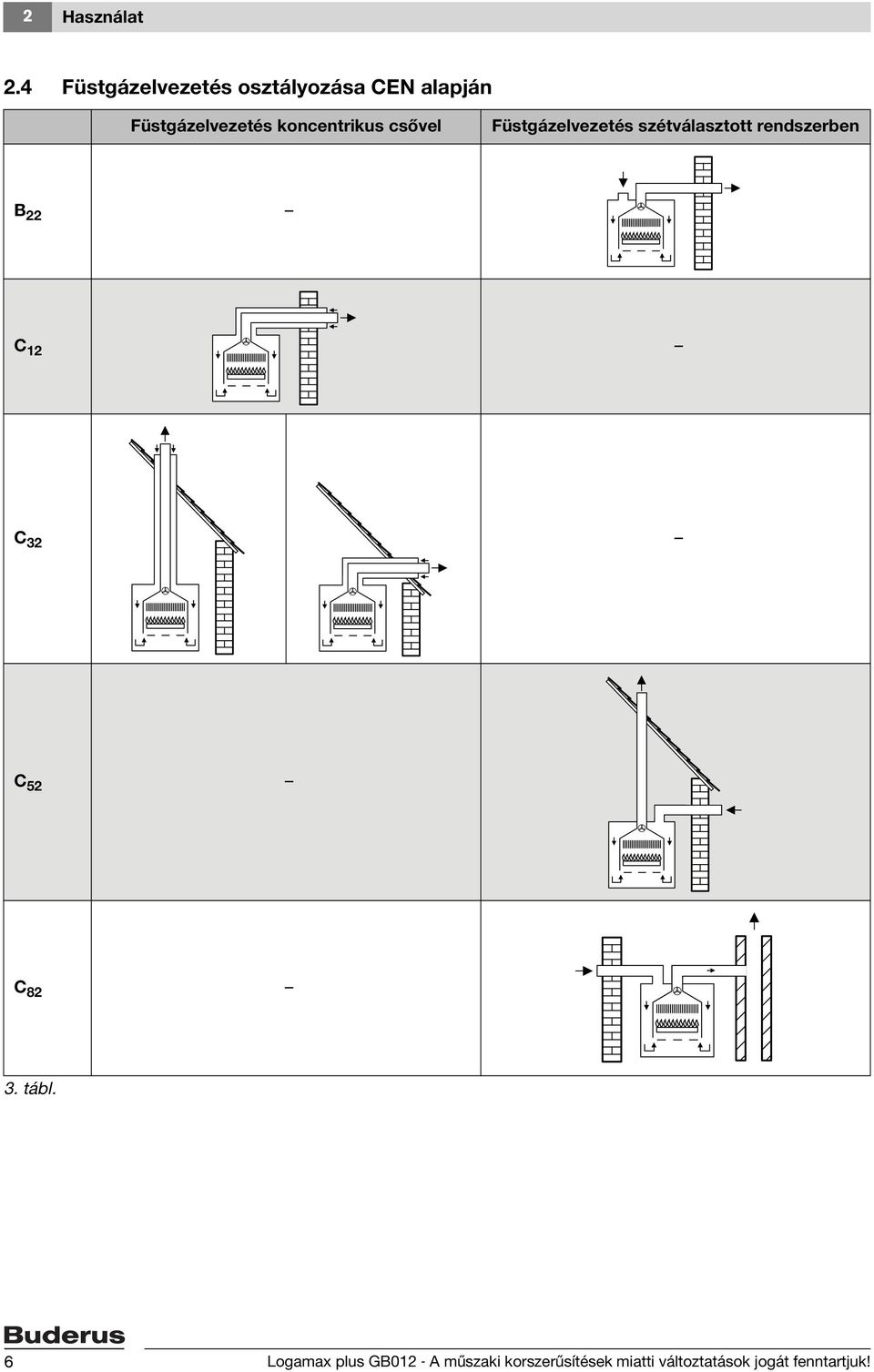

6 2 Használat 2.4 Füstgázelvezetés osztályozása CEN alapján Füstgázelvezetés koncentrikus csővel Füstgázelvezetés szétválasztott rendszerben B 22 C 12 C 32 C 52 C tábl. 6 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

7 Szerelés 3 3 Szerelés 3.1 Általános tudnivalók B Tartsa be a füstgáztartozékokra vonatkozó szerelési útmutatásokat. B A vízszintes füstgázvezetékeket a füstgáz áramlásának irányában 3 -os emelkedéssel (= 5,2 %, 5,2 cm méterenként) fektesse. B Nedves helyiségekben az égési levegő-vezetéket lássa el szigeteléssel. B Az ellenőrző nyílásokat úgy építse be, hogy azok a lehető legkönnyebben hozzáférhetők legyenek. B Tárolók használata esetén a füstgáztartozékok szereléséhez vegye figyelembe azok méreteit. B A füstgázelvezető rendszer szerelése előtt: Kenje be a karmantyúkon lévő tömítéseket vékonyan oldószermentes zsírral (pl.: vazelin). B A füstgáz-/égéslevegő vezetékek szerelésénél a füstgázelvezető rendszer elemeit mindig ütközésig tolja a karmantyúkba. A ventilátor fokozat beállítását ( 10. táblázat a 16 oldalon a 16 táblázatig a 26. oldalon), a szerelési útmutatóban találja. A füstgázok beszívását el kell kerülni, mert az befolyásolja a CO 2 -tartalmat B Ellenőrizze a füstgáz tömítés helyes elhelyezkedését. 3.2 Füstgázelvezetés függőlegesen Kiegészítés füstgáztartozékokkal A függőleges levegő-/füstgázelvezetés a fűtőkészülék és a tetőátvezetés között bárhol kiegészíthető a duplacsöves hosszabbító, duplacsöves könyökcső (15-90 ) vagy ellenőrző nyílás füstgáztartozékokkal Füstgázelvezetés tetőn keresztül A TRGI 2008 szerint a füstgáztartozékok torkolata és a tetőfelület között elegendő 0,4 m távolság, mivel a felsorolt Buderus gázüzemű kondenzációs készülékek névleges hőteljesítménye 50 kw alatt van Felállítási hely és levegő-bevezetés/ füstgázelvezetés A TRGI 2008 szerint az alábbi előírások érvényesek: Gázüzemű kondenzációs készülékek felállítása olyan helyiségben, ahol a mennyezet felett csupán a tetőszerkezet található: Ha a födém tűzállósági időtartama előírt, akkor az égési levegő bevezetésére és a füstgáz elvezetésére szolgáló csövet a födém felső síkja és a tetőburkolat közötti szakaszon olyan burkolattal kell ellátni, amely szintén ilyen tűzállósági időtartamú és nem éghető anyagokból készült. Ha nincs előírva a födém tűzállósági időtartama, akkor az égési levegő bevezetésére és a füstgáz elvezetésére szolgáló csövet a födém felső síkjától a tetőburkolatig egy nem éghető, alaktartó anyagokból készült aknában vagy fém védőcsőben kell elhelyezni (mechanikai védelem). Ha az égési levegő bevezetésére és a füstgáz elvezetésére szolgáló csövek az épületen belül emeleti szinteken haladnak keresztül, akkor a felállítási helyiségen kívül a csöveket egy legalább 90 perc, alacsony lakóépületek esetén pedig legalább 30 perc tűzállósági időtartamú aknában kell vezetni Az ellenőrző nyílások elhelyezkedése Gáztüzelő berendezéssel együtt bevizsgált füstgázelvezetések esetén 4 m hosszúságig elég egy ellenőrző nyílás. A füstgázvezeték függőleges szakaszának alsó ellenőrző nyílását a következőképpen szabad elhelyezni: a füstgázelvezető rendszer függőleges részében közvetlenül az összekötő darab bevezetése felett vagy az összekötő darabban oldalt, legfeljebb 0,3 m-re a füstgázelvezető rendszer függőleges részében lévő irányváltási helytől vagy egy egyenes összekötő darab homlokoldalánál legfeljebb 1 m-re a füstgázelvezető rendszer függőleges részében lévő irányváltási helytől. Az olyan füstgázelvezető rendszereknek, amelyek a torkolat felől nem tisztíthatók, legfeljebb 5 m-rel a torkolat alatt egy további felső ellenőrző nyílással kell rendelkezniük. A tengelyük és a függőleges között 30 -nál ferdébb szögben vezetett füstgázvezetékeknél a irányváltási helyektől legfeljebb 0,3 m-re ellenőrző nyílásokra van szükség. A függőleges szakaszoknál a felső ellenőrző nyílás elhagyható, ha: a füstgázelvezető rendszer függőleges részében legfeljebb egy max. 30 -os ferdeségű (húzott) szakasz van és az alsó ellenőrző nyílás 15 m-nél nincs távolabb a torkolattól. Az ellenőrző nyílásokat úgy építse be, hogy azok a lehető legkönnyebben hozzáférhetők legyenek. Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 7

8 3 Szerelés Tető feletti távolsági méretek Lapos tető A tető feletti minimális távolsági méretek betartásához a tetőátvezetés külső csöve a köpenyhosszabbító füstgáztartozékkal legfeljebb 500 mm-rel meghosszabbítható. Ferdetető A 400 mm, hóban gazdag helyeken 500 mm α 45, hóban gazdag helyeken tábl. éghető építőanyagok nem éghető építőanyagok X 1500 mm 500 mm 4. tábl. A X α 2 ábra O O A Buderus ferdetető-cserepek csak 25 és 45 közötti hajlásszögű tetőkhöz alkalmasak. 1 ábra 8 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

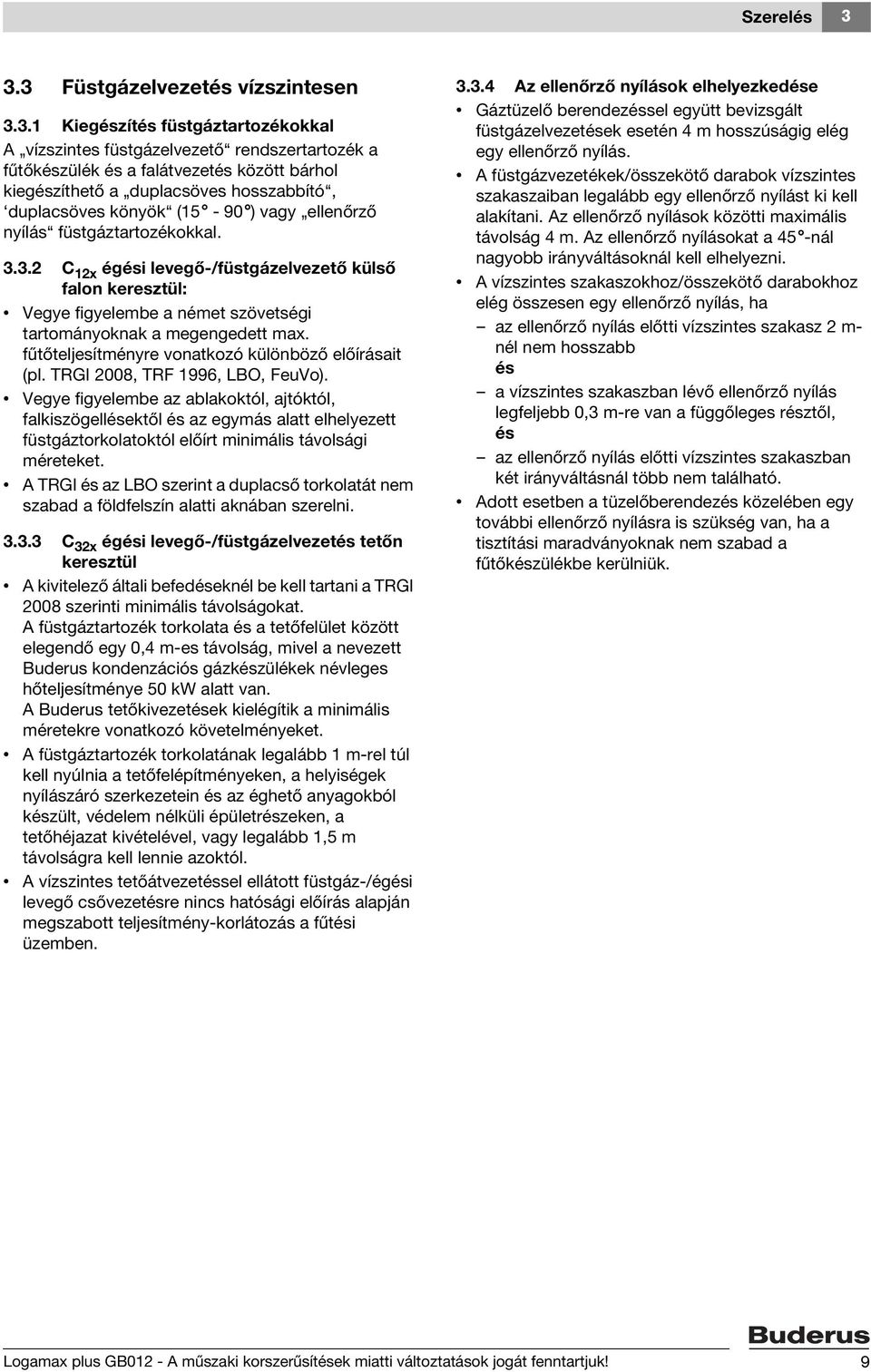

9 Szerelés Füstgázelvezetés vízszintesen Kiegészítés füstgáztartozékokkal A vízszintes füstgázelvezető rendszertartozék a fűtőkészülék és a falátvezetés között bárhol kiegészíthető a duplacsöves hosszabbító, duplacsöves könyök (15-90 ) vagy ellenőrző nyílás füstgáztartozékokkal C 12x égési levegő-/füstgázelvezető külső falon keresztül: Vegye figyelembe a német szövetségi tartományoknak a megengedett max. fűtőteljesítményre vonatkozó különböző előírásait (pl. TRGI 2008, TRF 1996, LBO, FeuVo). Vegye figyelembe az ablakoktól, ajtóktól, falkiszögellésektől és az egymás alatt elhelyezett füstgáztorkolatoktól előírt minimális távolsági méreteket. A TRGI és az LBO szerint a duplacső torkolatát nem szabad a földfelszín alatti aknában szerelni C 32x égési levegő-/füstgázelvezetés tetőn keresztül A kivitelező általi befedéseknél be kell tartani a TRGI 2008 szerinti minimális távolságokat. A füstgáztartozék torkolata és a tetőfelület között elegendő egy 0,4 m-es távolság, mivel a nevezett Buderus kondenzációs gázkészülékek névleges hőteljesítménye 50 kw alatt van. A Buderus tetőkivezetések kielégítik a minimális méretekre vonatkozó követelményeket. A füstgáztartozék torkolatának legalább 1 m-rel túl kell nyúlnia a tetőfelépítményeken, a helyiségek nyílászáró szerkezetein és az éghető anyagokból készült, védelem nélküli épületrészeken, a tetőhéjazat kivételével, vagy legalább 1,5 m távolságra kell lennie azoktól. A vízszintes tetőátvezetéssel ellátott füstgáz-/égési levegő csővezetésre nincs hatósági előírás alapján megszabott teljesítmény-korlátozás a fűtési üzemben Az ellenőrző nyílások elhelyezkedése Gáztüzelő berendezéssel együtt bevizsgált füstgázelvezetések esetén 4 m hosszúságig elég egy ellenőrző nyílás. A füstgázvezetékek/összekötő darabok vízszintes szakaszaiban legalább egy ellenőrző nyílást ki kell alakítani. Az ellenőrző nyílások közötti maximális távolság 4 m. Az ellenőrző nyílásokat a 45 -nál nagyobb irányváltásoknál kell elhelyezni. A vízszintes szakaszokhoz/összekötő darabokhoz elég összesen egy ellenőrző nyílás, ha az ellenőrző nyílás előtti vízszintes szakasz 2 m- nél nem hosszabb és a vízszintes szakaszban lévő ellenőrző nyílás legfeljebb 0,3 m-re van a függőleges résztől, és az ellenőrző nyílás előtti vízszintes szakaszban két irányváltásnál több nem található. Adott esetben a tüzelőberendezés közelében egy további ellenőrző nyílásra is szükség van, ha a tisztítási maradványoknak nem szabad a fűtőkészülékbe kerülniük. Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 9

10 3 Szerelés 3.4 Füstgázcső az aknában A füstgázelvezetéssel szemben támasztott követelmények Az aknában vezetett füstgázcsőre csak egy tüzelőberendezést szabad csatlakoztatni. Ha a füstgázcső egy meglévő aknába kerül beépítésre, akkor az esetleg ott található csatlakozónyílásokat az adott építőanyagnak megfelelően és tömítetten le kell zárni. Az aknának nem éghető, alaktartó anyagokból kell állnia és legalább 90 perc tűzállósági időtartamúnak kell lennie. Alacsony épületeknél 30 perc tűzállósági időtartam is elegendő Az aknaméretek ellenőrzése A füstgázcső szerelése előtt B Ellenőrizze, hogy az aknánál betarthatók-e az adott alkalmazáshoz megengedett méretek. Ha az aknánál az a min vagy a D min méretek kisebbek, akkor a szerelés nem megengedett. A maximális aknaméreteket nem szabad túllépni, mert ellenkező esetben a füstgáztartozékokat már nem lehet rögzíteni az aknában Meglévő aknák és kémények tisztítása Füstgázelvezetés hátsó szellőzésű aknában Ha hátsó szellőzésű aknában történik a füstgázelvezetés ( 10. ábra és 11. ábra a 17. oldalon), akkor nincs szükség tisztításra Az akna építészeti tulajdonságai Szimpla csőként kialakított füstgázvezeték az aknában (B 22 ) ( 10. ábra, 11. ábra) A felállítási helyiségnek egy 150 cm 2 vagy két 75 cm 2 szabad keresztmetszetű, a szabadba vezető nyílása legyen. A füstgázvezetéknek az aknán belül a teljes magasságban hátsó szellőzésűnek kell lennie. A hátsó szellőzés belépőnyílását (legalább 75 cm 2 ) a tüzelőberendezés felállítási helyiségében kell kialakítani és egy szellőzőráccsal le kell fedni. 3 ábra Négyszögletes keresztmetszet Füstgáztartozék a min a max Ø 80 mm 120 mm 300 mm 6. tábl. 4 ábra Kör keresztmetszet Füstgáztartozék D min D max Ø 80 mm 140 mm 300 mm 7. tábl. 10 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

11 Beépítési méretek (mm-ben) 4 4 Beépítési méretek (mm-ben) 4.1 Vízszintes füstgázcső-csatlakozás A kondenzvíz lefolyásához B A vízszintes füstgázvezetékeket a füstgáz áramlásának irányában 3 -os emelkedéssel (= 5,2 %, 5,2 cm méterenként) fektesse. Vízszintes füstgázcső-csatlakozás az alábbi esetekben használható: Füstgázelvezetés az aknában B 22x szerint vízszintes füstgázelvezetés a C 12x, C 32x szerint 2 Ø Ø 80 Ø O 5 ábra Ø 80 mm 1 Csatlakoztató adapter Ø 80 mm-en égési levegő bevezetéssel os könyökcső Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 11

12 4 Beépítési méretek (mm-ben) ,2 % K S O 6 ábra Ø 80/125 mm os Ø 80/125 mm méretű csatlakozó-könyökcső mérőnyílásokkal S K Füstgáztartozék Ø 80 mm Füstgáztartozék Ø 80/125 mm cm 110 mm 155 mm cm 115 mm 160 mm cm 120 mm 165 mm cm 125 mm 170 mm 8. tábl. 12 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

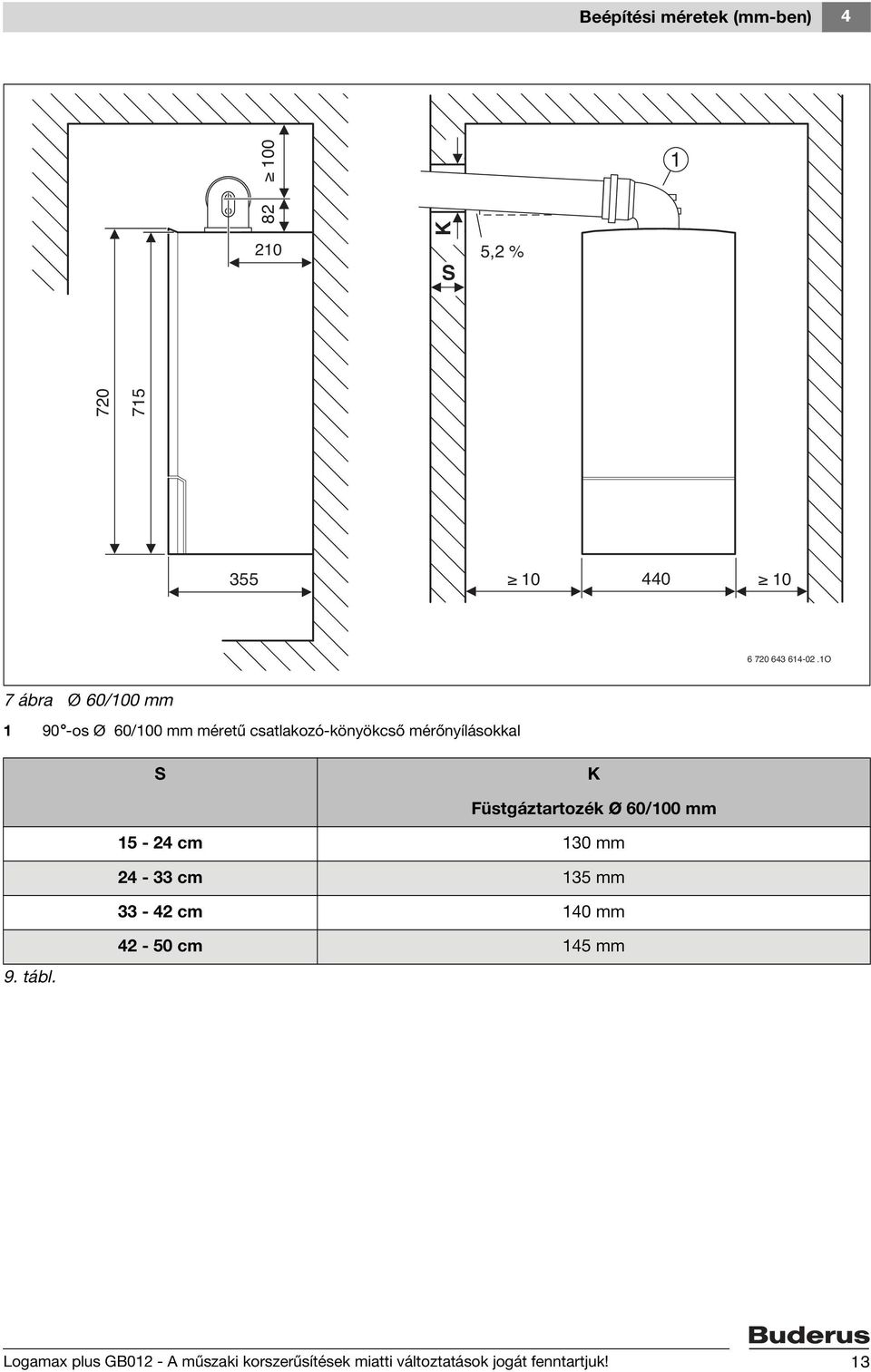

13 Beépítési méretek (mm-ben) K 210 5,2 % S O 7 ábra Ø 60/100 mm os Ø 60/100 mm méretű csatlakozó-könyökcső mérőnyílásokkal S K Füstgáztartozék Ø 60/100 mm cm 130 mm cm 135 mm cm 140 mm 9. tábl cm 145 mm Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 13

14 4 Beépítési méretek (mm-ben) 4.2 Függőleges égéstermék elveztés O 8 ábra Lapos tető 1 Függőleges füstgáztartozék (Ø 60/100 mm vagy Ø 80/125 mm) 2 Hosszabbítás (Ø 60/100 mm vagy Ø 80/125 mm) 3 Függőleges csatlakoztató adapter (Ø 60/100 mm vagy Ø 80/125 mm) mérőnyílásokkal 14 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

15 Beépítési méretek (mm-ben) O 9 ábra Ferdetető 1 Függőleges füstgáztartozék (Ø 60/100 mm vagy Ø 80/125 mm) 2 Hosszabbítás (Ø 60/100 mm vagy Ø 80/125 mm) 3 Függőleges csatlakoztató adapter (Ø 60/100 mm vagy Ø 80/125 mm) mérőnyílásokkal Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 15

16 5 Füstgázcső hosszúságok 5 Füstgázcső hosszúságok 5.1 Ventilátor fokozat kiválasztása B 22 -es füstgázelvezetésnél 1 x 90 = 2 x L W 1) + L S [mm] L max [mm] Ventilátor fokozat vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy tábl.füstgázcső hosszak és ventilátor fokozat B 22 -es füstgázelvezetésnél 1) L w = max mm ÉRTESÍTÉS: Rossz égés a nem megfelelően illesztett füstgázelvezetés miatt. B Alkalmazzon Ø 110 mm-es fojtótárcsát (megr. szám: ). 16 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

17 Füstgázcső hosszúságok 5 Ø80 LS LS 1) Ø80 1) Ø80 Ø80 L W L W O O 10 ábra 11 ábra 1) A készülék 90 -os könyökcsöve már benne van a megengedett füstgázcső hosszban, az aknában lévő kitámasztott könyökcső nincs. Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 17

18 5 Füstgázcső hosszúságok 5.2 Ventilátor fokozat kiválasztása vízszintes füstgázelvezetésnél Füstgázelvezetés 80/125 mm 1 x 90 = 2 x L w [mm] L max [mm] Ventilátor fokozat vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy tábl.füstgázcső hosszak és ventilátor fokozat vízszintes füstgázelvezetésnél 18 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

19 Füstgázcső hosszúságok 5 L W 5,2 % Ø80/ O 12 ábra C 12x szerinti füstgázelvezetés L W 5,2 % Ø80/ O 13 ábra C 32x szerinti füstgázelvezetés A készülék 90 -os könyökcsöve már benne van a maximális hosszban. Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 19

20 5 Füstgázcső hosszúságok Füstgázelvezetés 60/100 mm 1 x 90 = 2 x L w [mm] L max [mm] Ventilátor fokozat ) 1 90 vagy vagy vagy vagy ) 2 90 vagy vagy vagy ) 3 90 vagy ) 12. tábl.füstgázcső hosszak és ventilátor fokozat vízszintes füstgázelvezetésnél 1) Ebben a beállításban a készülék automatikusan csökkenti a teljesítményt. 20 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

21 Füstgázcső hosszúságok 5 L W 5,2 % Ø60/ O 14 ábra C 12x szerinti füstgázelvezetés L W 5,2 % Ø60/ O 15 ábra C 32x szerinti füstgázelvezetés A készülék 90 -os könyökcsöve már benne van a maximális hosszban. Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 21

22 5 Füstgázcső hosszúságok 5.3 Ventilátor fokozat kiválasztása függőleges füstgázelvezetésnél C 32x szerint Füstgázelvezetés 80/125 mm 1 x 90 = 2 x L W + L S [mm] L max [mm] Ventilátor fokozat vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy vagy tábl.füstgázcső hosszúságok és ventilátor fokozat függőleges füstgázelvezetésnél C 32x szerint 22 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

23 Füstgázcső hosszúságok 5 LS Ø80/ ábra Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 23

24 5 Füstgázcső hosszúságok Füstgázelvezetés 60/100 mm 1 x 90 = 2 x L W + LS [mm] L max [mm] Ventilátor fokozat ) 1 90 vagy vagy vagy vagy vagy ) 2 90 vagy vagy vagy ) 3 90 vagy vagy ) 14. tábl.füstgázcső hosszúságok és ventilátor fokozat függőleges füstgázelvezetésnél C 32x szerint 1) Ebben a beállításban a készülék automatikusan csökkenti a teljesítményt. 24 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

25 Füstgázcső hosszúságok 5 LS Ø60/ ábra Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 25

26 5 Füstgázcső hosszúságok 5.4 Ventilátor fokozat kiválasztása C 52 -es füstgázelvezetésnél (füstgázelvezetés 80/80 mm) 1 x 90 = 2 x 45 L max = L A + L V [mm] L max [mm] Ventilátor fokozat tábl.füstgázcső hosszúságok és ventilátor fokozat vízszintes füstgázelvezetésnél C 52 szerint L max = L A + L V [mm] L max [mm] Ventilátor fokozat tábl.füstgázcső hosszúságok és ventilátor fokozat függőleges füstgázelvezetésnél C 52 szerint L egyen egyenértékű csőhosszúság az égésilevegő csőben füstgázcsőben 45 -os könyökcső 0,5 m 1,0 m 17. tábl. 90 -os könyökcső 1,0 m 2,0 m 26 Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

27 Füstgázcső hosszúságok 5 5 Ø80 LA L V O 18 ábra Füstgázelvezetés C 52 -höz 1 Szétválasztott csőcsatlakozás Ø 80/80 mm 2 Kondenzátum-leeresztő Ø 80 mm 3 Csőív 90 Ø 80 mm 4 Cső Ø 80 mm 5 Függőleges külön tartozék, Ø 80/125 mm 6 VégelemØ 80 mm L A Füstgázcső hosszúsága L V Égési levegő cső hosszúsága Logamax plus GB012 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 27
