GAZ 3000 W a OW/OS 18/23-1 LH AE típusú gázüzemű falikazánhoz

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "GAZ 3000 W a OW/OS 18/23-1 LH AE típusú gázüzemű falikazánhoz"

Átírás

1 Füstgáz elvezető rendszer GAZ 3000 W a OW/OS 18/23-1 LH AE típusú gázüzemű falikazánhoz hu Szerelési- és karbantartási utasítás szakemberek számára HU

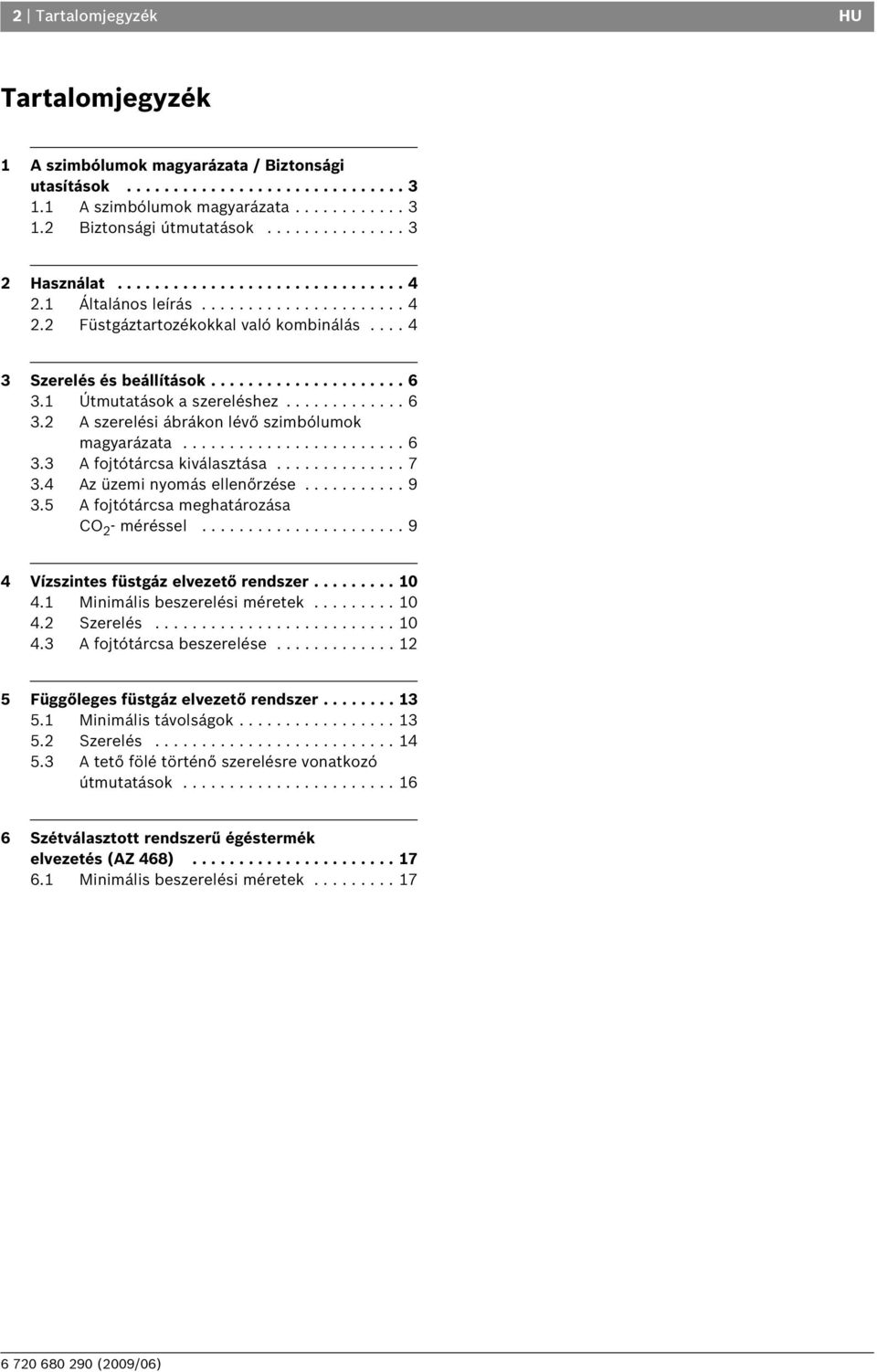

2 2 Tartalomjegyzék HU Tartalomjegyzék 1 A szimbólumok magyarázata / Biztonsági utasítások A szimbólumok magyarázata Biztonsági útmutatások Használat Általános leírás Füstgáztartozékokkal való kombinálás Szerelés és beállítások Útmutatások a szereléshez A szerelési ábrákon lévő szimbólumok magyarázata A fojtótárcsa kiválasztása Az üzemi nyomás ellenőrzése A fojtótárcsa meghatározása CO 2 - méréssel Vízszintes füstgáz elvezető rendszer Minimális beszerelési méretek Szerelés A fojtótárcsa beszerelése Függőleges füstgáz elvezető rendszer Minimális távolságok Szerelés A tető fölé történő szerelésre vonatkozó útmutatások Szétválasztott rendszerű égéstermék elvezetés (AZ 468) Minimális beszerelési méretek

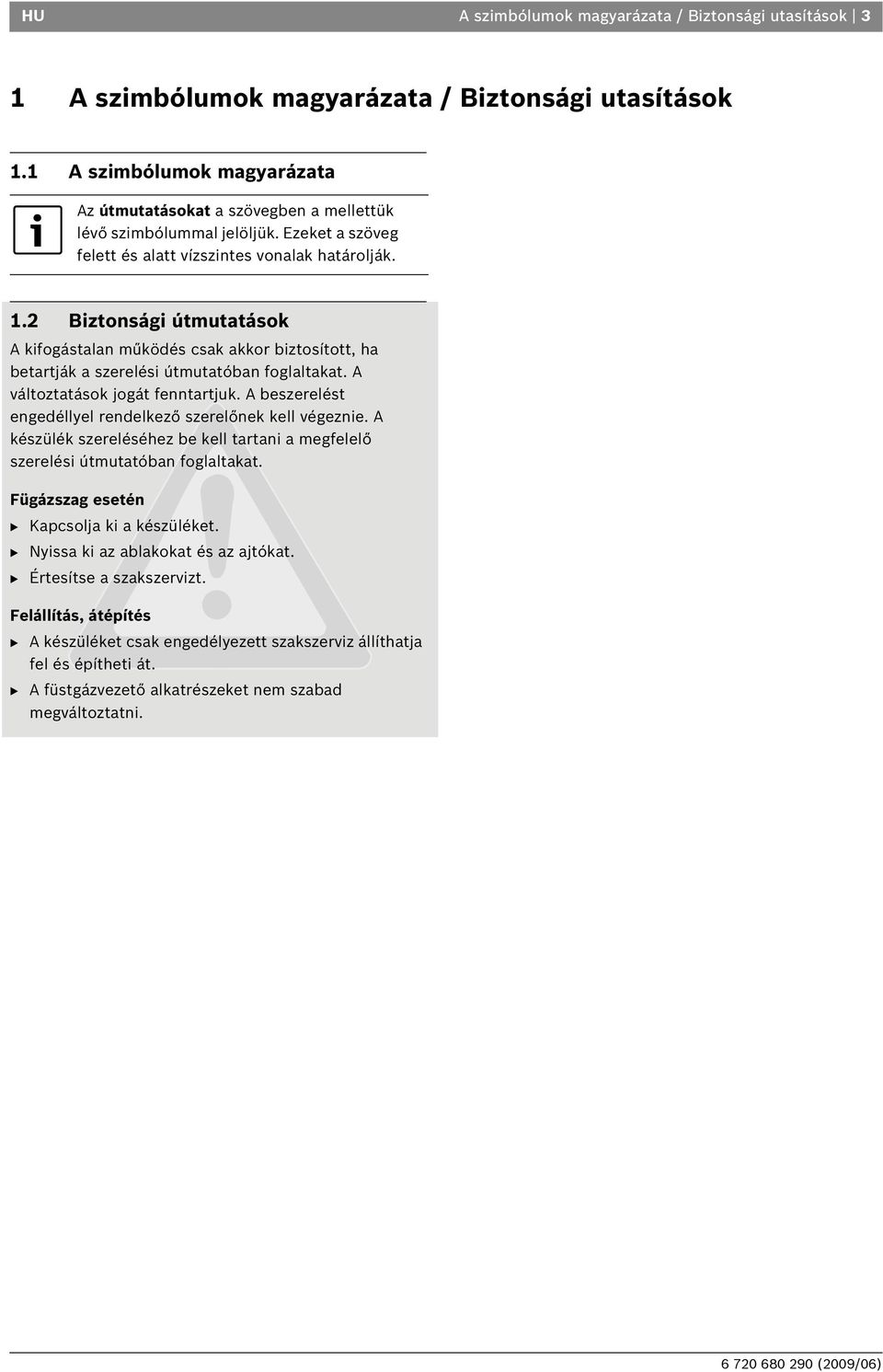

3 HU A szimbólumok magyarázata / Biztonsági utasítások 3 1 A szimbólumok magyarázata / Biztonsági utasítások 1.1 A szimbólumok magyarázata Az útmutatásokat a szövegben a mellettük lévő szimbólummal jelöljük. Ezeket a szöveg felett és alatt vízszintes vonalak határolják. 1.2 Biztonsági útmutatások A kifogástalan működés csak akkor biztosított, ha betartják a szerelési útmutatóban foglaltakat. A változtatások jogát fenntartjuk. A beszerelést engedéllyel rendelkező szerelőnek kell végeznie. A készülék szereléséhez be kell tartani a megfelelő szerelési útmutatóban foglaltakat. Fügázszag esetén B Kapcsolja ki a készüléket. B Nyissa ki az ablakokat és az ajtókat. B Értesítse a szakszervizt. Felállítás, átépítés B A készüléket csak engedélyezett szakszerviz állíthatja fel és építheti át. B A füstgázvezető alkatrészeket nem szabad megváltoztatni.

4 4 Használat HU 2 Használat 2.1 Általános leírás Az égéshez szükséges levegő cső felületi hőmérséklete 85 C alatt van. A TRGI 1986 ill. TRF 1988 szerint nincs szükség minimális távolságok betartására az éghető építőanyagokhoz képest. 2.2 Füstgáztartozékokkal való kombinálás Az OW/OS 18/23-1 AE típusú gázüzemű fűtőkazán koncentrikus rendszerben az alábbi füstgáz tartozékokkal kombinálható: Megnevezés TT szám AZ 388 Vízszintes elem, változtatható hossz: mm AZ 396 Függőleges elem Ø 60/100 mm AZ 390 Koncentrikus cső Ø 60/100 mm, Hossz: 400 mm AZ 391 Koncentrikus cső Ø 60/100 mm, Hossz: 750 mm AZ 393 Koncentrikus csőív 90 Ø 60/100 mm AZ 394 Koncentrikus csőív 45 Ø 60/100 mm AZ 395 Vízszintes elem, csatlakozóval a fűtőberendezéshez AZB 923 Ferdetető átvezetés AZ 389 Vízszintes elem, 810 mm hosszú AZ 392 Koncentrikus cső Ø 60/100 mm, Hossz: 1500 mm AZ 397 Függőleges csatlakozóidom Ø 60/100 mm AZB 925 Ferdetető átvezetés (vörös) AZ 401 Vízszintes kondenzátum-leeresztő Ø 60/100 mm AZ 402 Függőleges kondenzátum-leeresztő Ø 60/100 mm tábl.

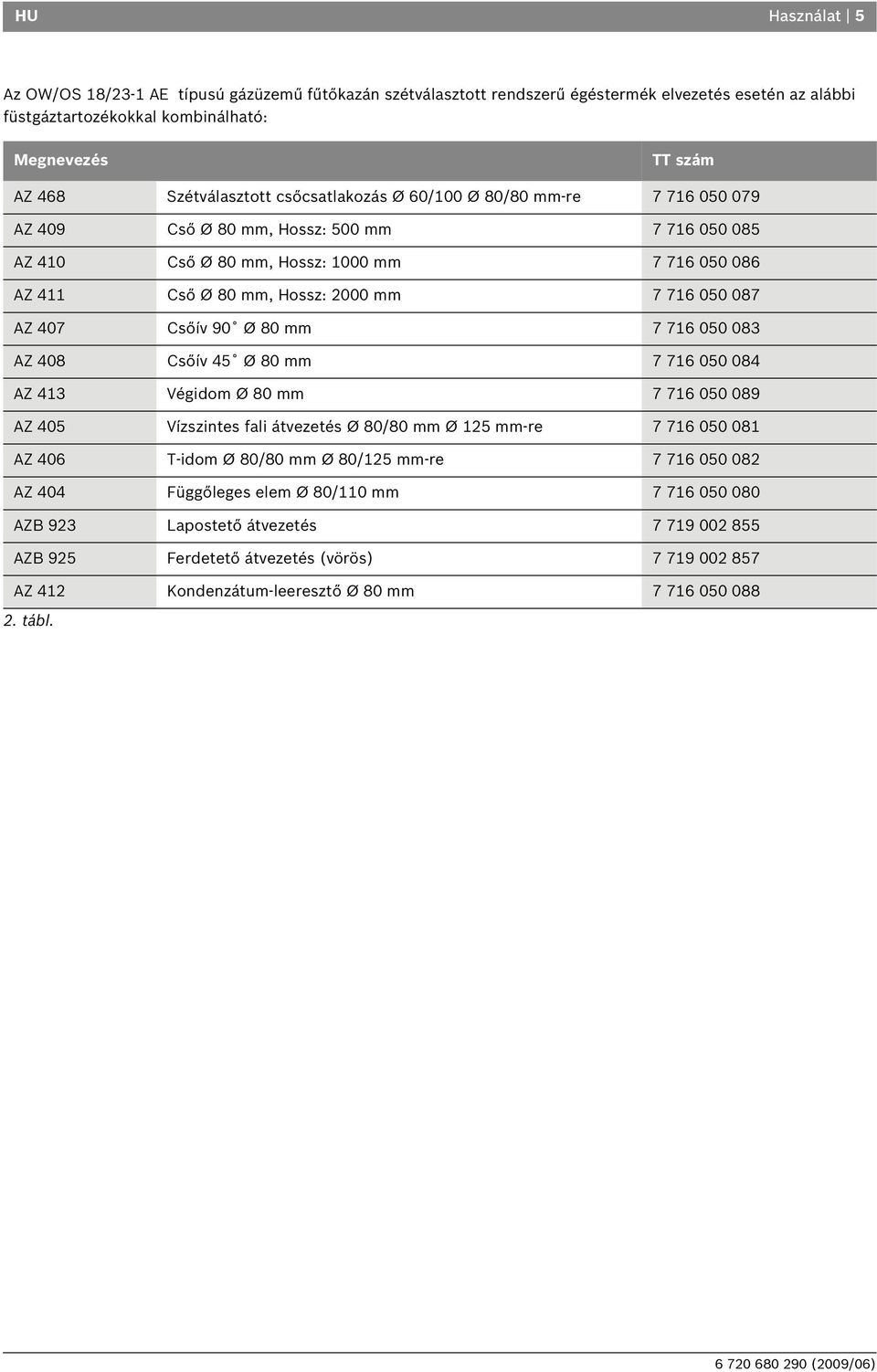

5 HU Használat 5 Az OW/OS 18/23-1 AE típusú gázüzemű fűtőkazán szétválasztott rendszerű égéstermék elvezetés esetén az alábbi füstgáztartozékokkal kombinálható: Megnevezés TT szám AZ 468 Szétválasztott csőcsatlakozás Ø 60/100 Ø 80/80 mm-re AZ 409 Cső Ø 80 mm, Hossz: 500 mm AZ 410 Cső Ø 80 mm, Hossz: 1000 mm AZ 411 Cső Ø 80 mm, Hossz: 2000 mm AZ 407 Csőív 90 Ø 80 mm AZ 408 Csőív 45 Ø 80 mm AZ 413 Végidom Ø 80 mm AZ 405 Vízszintes fali átvezetés Ø 80/80 mm Ø 125 mm-re AZ 406 T-idom Ø 80/80 mm Ø 80/125 mm-re AZ 404 Függőleges elem Ø 80/110 mm AZB 923 Lapostető átvezetés AZB 925 Ferdetető átvezetés (vörös) AZ 412 Kondenzátum-leeresztő Ø 80 mm tábl.

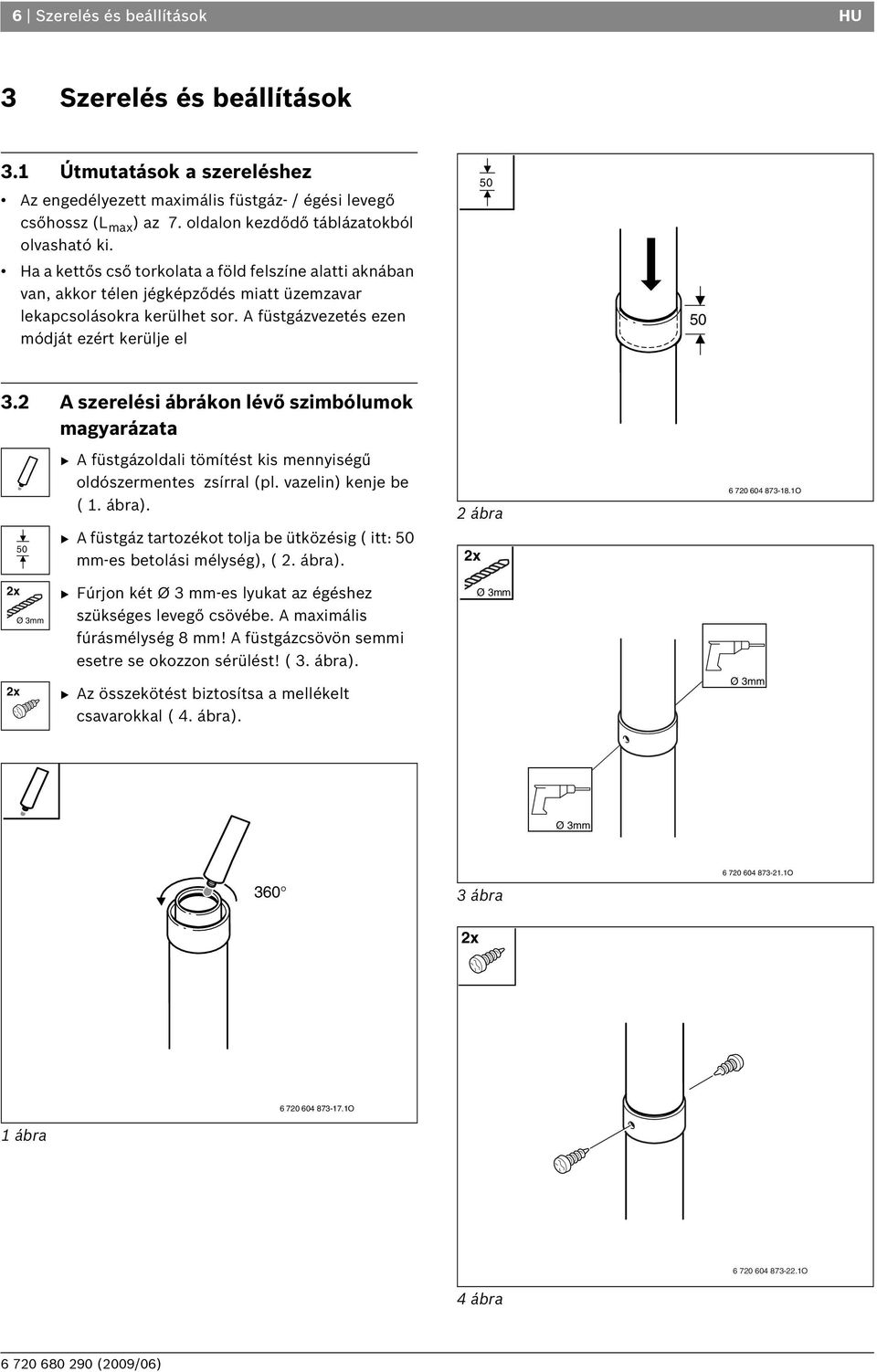

6 6 Szerelés és beállítások HU 3 Szerelés és beállítások 3.1 Útmutatások a szereléshez Az engedélyezett maximális füstgáz- / égési levegő csőhossz (L max ) az 7. oldalon kezdődő táblázatokból olvasható ki. Ha a kettős cső torkolata a föld felszíne alatti aknában van, akkor télen jégképződés miatt üzemzavar lekapcsolásokra kerülhet sor. A füstgázvezetés ezen módját ezért kerülje el A szerelési ábrákon lévő szimbólumok magyarázata 50 B A füstgázoldali tömítést kis mennyiségű oldószermentes zsírral (pl. vazelin) kenje be ( 1. ábra). B A füstgáz tartozékot tolja be ütközésig ( itt: 50 mm-es betolási mélység), ( 2. ábra). 2 ábra 2x O 2x Ø 3mm B Fúrjon két Ø 3 mm-es lyukat az égéshez szükséges levegő csövébe. A maximális fúrásmélység 8 mm! A füstgázcsövön semmi esetre se okozzon sérülést! ( 3. ábra). Ø 3mm 2x B Az összekötést biztosítsa a mellékelt csavarokkal ( 4. ábra). Ø 3mm Ø 3mm ábra O 2x O 1 ábra O 4 ábra

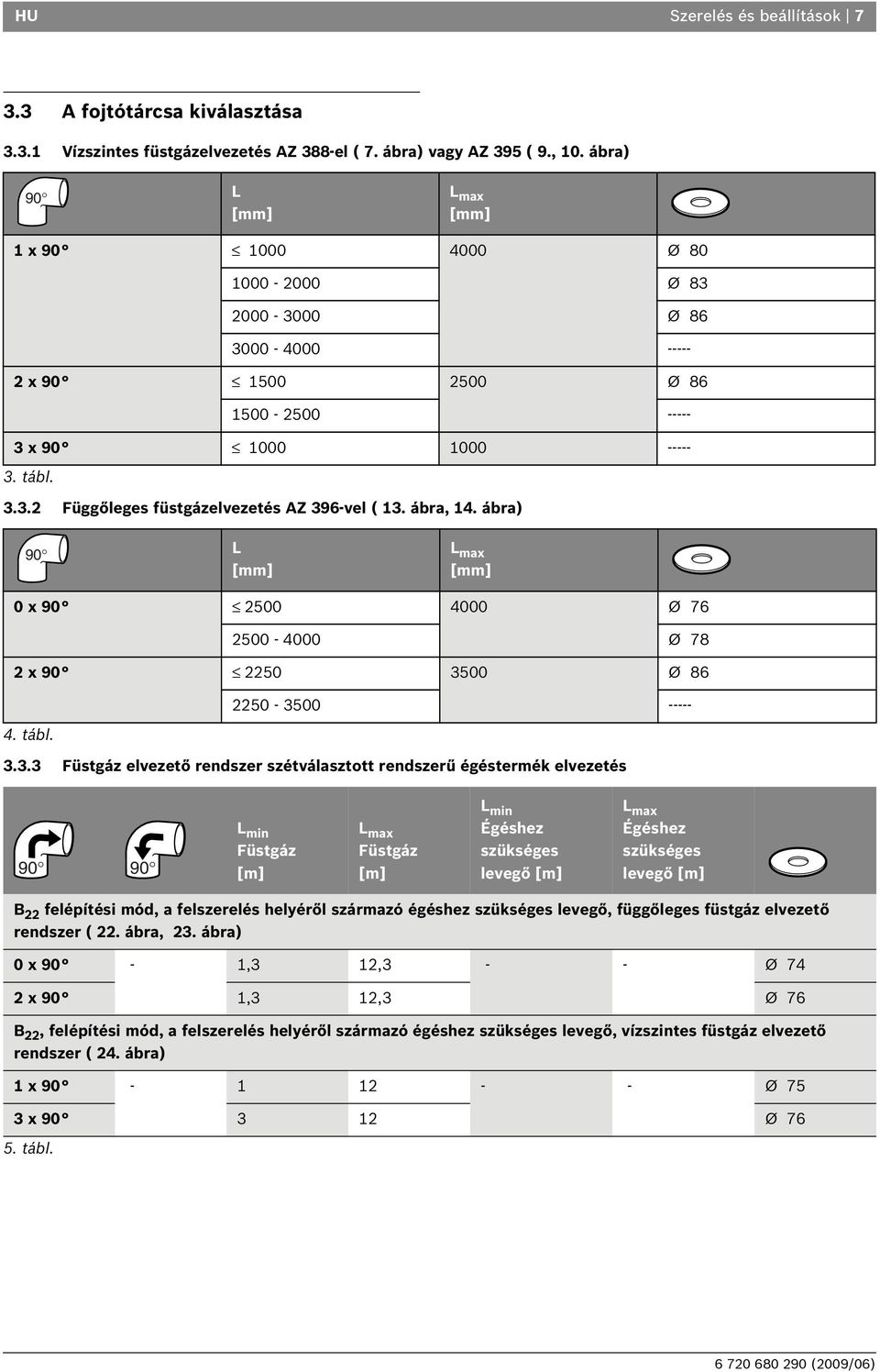

7 HU Szerelés és beállítások A fojtótárcsa kiválasztása Vízszintes füstgázelvezetés AZ 388-el ( 7. ábra) vagy AZ 395 ( 9., 10. ábra) 90 L [mm] L max [mm] 1 x Ø Ø Ø x Ø x tábl Függőleges füstgázelvezetés AZ 396-vel ( 13. ábra, 14. ábra) 90 L [mm] L max [mm] 0 x Ø Ø 78 2 x Ø tábl Füstgáz elvezető rendszer szétválasztott rendszerű égéstermék elvezetés L min Füstgáz [m] L max Füstgáz [m] L min Égéshez szükséges levegő [m] L max Égéshez szükséges levegő [m] B 22 felépítési mód, a felszerelés helyéről származó égéshez szükséges levegő, függőleges füstgáz elvezető rendszer ( 22. ábra, 23. ábra) 0 x 90-1,3 12,3 - - Ø 74 2 x 90 1,3 12,3 Ø 76 B 22, felépítési mód, a felszerelés helyéről származó égéshez szükséges levegő, vízszintes füstgáz elvezető rendszer ( 24. ábra) 1 x Ø 75 3 x Ø tábl.

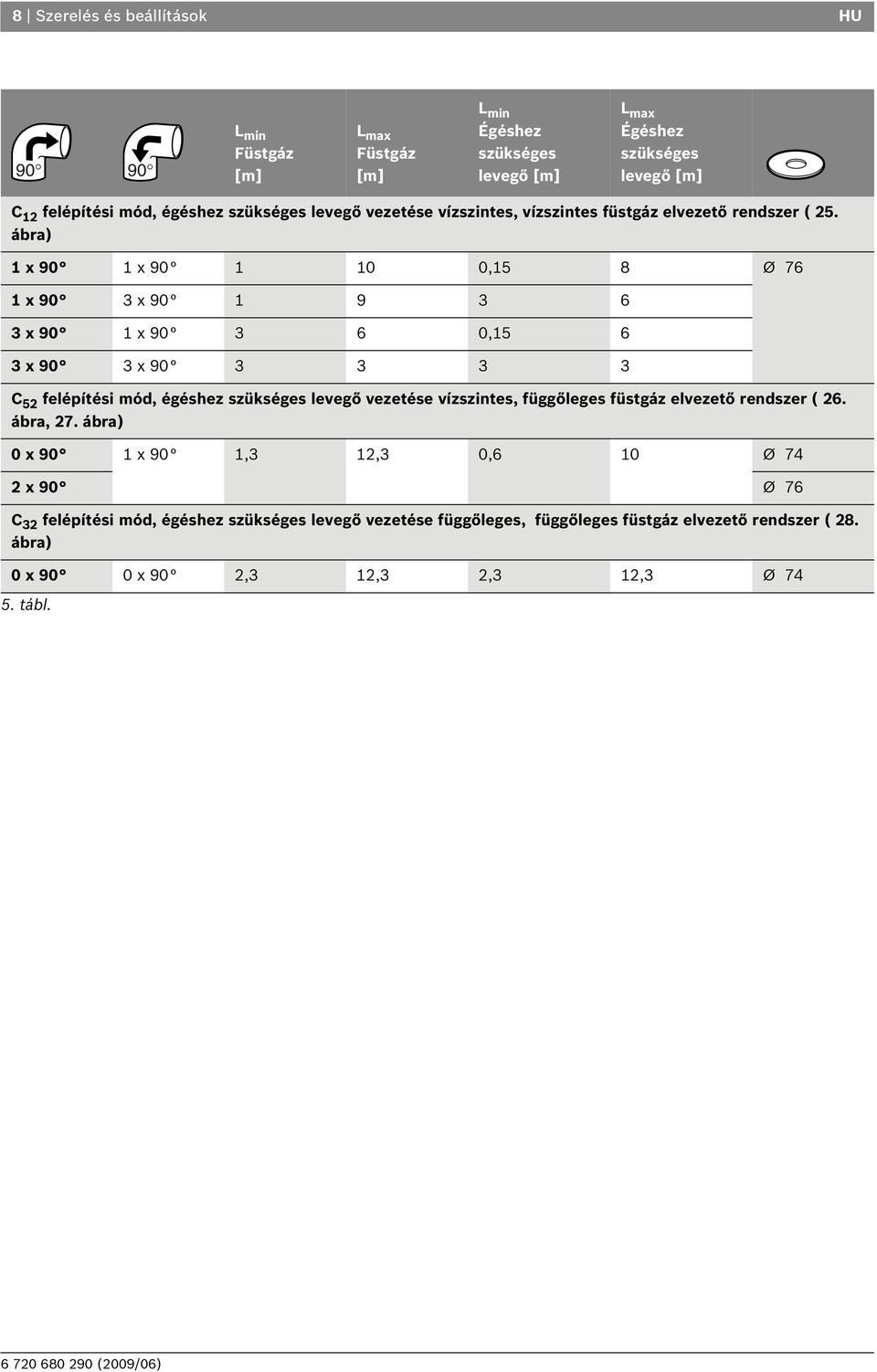

8 8 Szerelés és beállítások HU L min Füstgáz [m] L max Füstgáz [m] L min Égéshez szükséges levegő [m] L max Égéshez szükséges levegő [m] C 12 felépítési mód, égéshez szükséges levegő vezetése vízszintes, vízszintes füstgáz elvezető rendszer ( 25. ábra) 1 x 90 1 x ,15 8 Ø 76 1 x 90 3 x x 90 1 x , x 90 3 x C 52 felépítési mód, égéshez szükséges levegő vezetése vízszintes, függőleges füstgáz elvezető rendszer ( 26. ábra, 27. ábra) 0 x 90 1 x 90 1,3 12,3 0,6 10 Ø 74 2 x 90 Ø 76 C 32 felépítési mód, égéshez szükséges levegő vezetése függőleges, függőleges füstgáz elvezető rendszer ( 28. ábra) 0 x 90 0 x 90 2,3 12,3 2,3 12,3 Ø tábl.

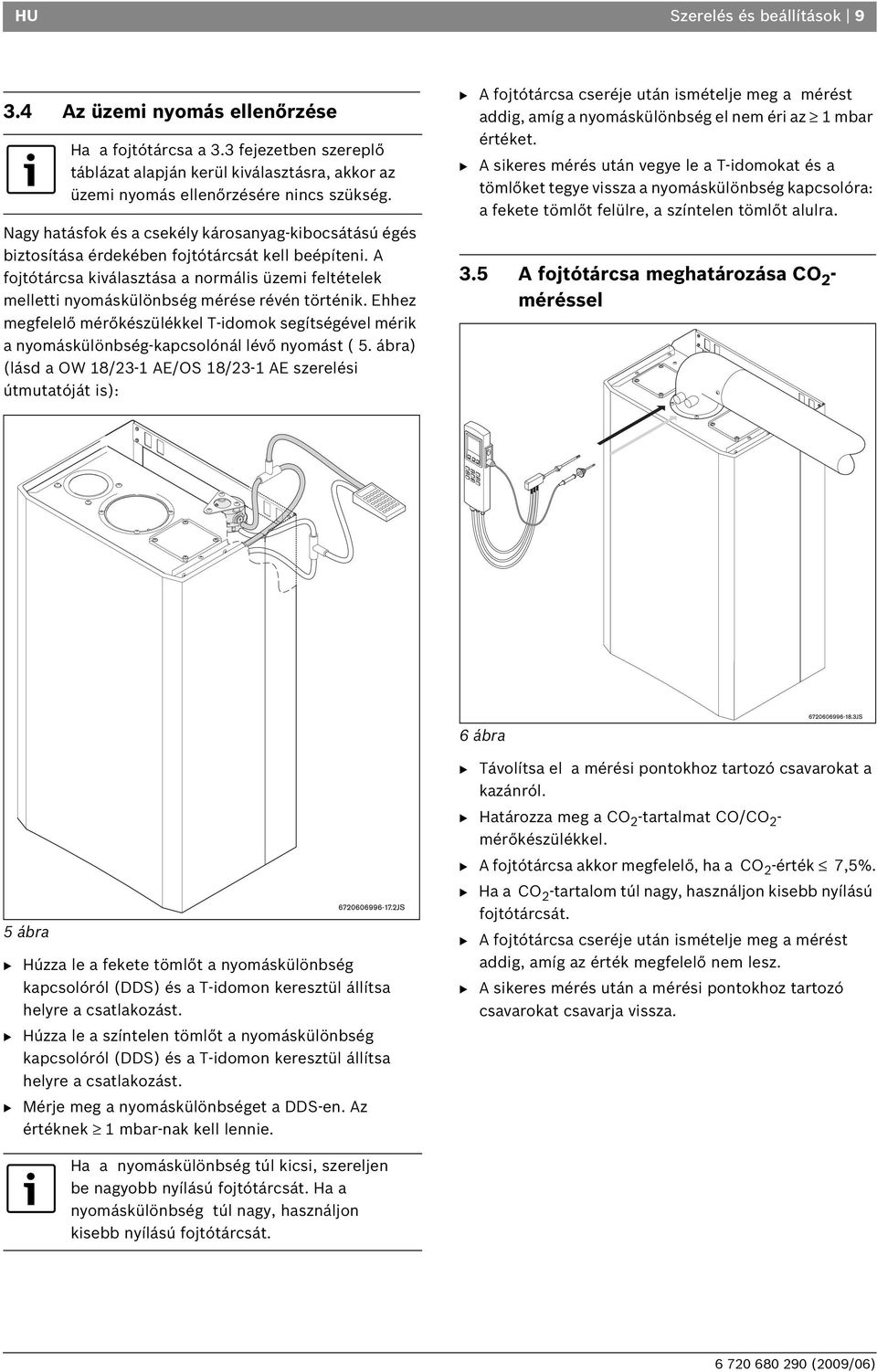

9 HU Szerelés és beállítások Az üzemi nyomás ellenőrzése Ha a fojtótárcsa a 3.3 fejezetben szereplő táblázat alapján kerül kiválasztásra, akkor az üzemi nyomás ellenőrzésére nincs szükség. Nagy hatásfok és a csekély károsanyag-kibocsátású égés biztosítása érdekében fojtótárcsát kell beépíteni. A fojtótárcsa kiválasztása a normális üzemi feltételek melletti nyomáskülönbség mérése révén történik. Ehhez megfelelő mérőkészülékkel T-idomok segítségével mérik a nyomáskülönbség-kapcsolónál lévő nyomást ( 5. ábra) (lásd a OW 18/23-1 AE/OS 18/23-1 AE szerelési útmutatóját is): B A fojtótárcsa cseréje után ismételje meg a mérést addig, amíg a nyomáskülönbség el nem éri az 1 mbar értéket. B A sikeres mérés után vegye le a T-idomokat és a tömlőket tegye vissza a nyomáskülönbség kapcsolóra: a fekete tömlőt felülre, a színtelen tömlőt alulra. 3.5 A fojtótárcsa meghatározása CO 2 - méréssel 6 ábra 5 ábra B Húzza le a fekete tömlőt a nyomáskülönbség kapcsolóról (DDS) és a T-idomon keresztül állítsa helyre a csatlakozást. B Húzza le a színtelen tömlőt a nyomáskülönbség kapcsolóról (DDS) és a T-idomon keresztül állítsa helyre a csatlakozást. B Mérje meg a nyomáskülönbséget a DDS-en. Az értéknek 1 mbar-nak kell lennie. B Távolítsa el a mérési pontokhoz tartozó csavarokat a kazánról. B Határozza meg a CO 2 -tartalmat CO/CO 2 - mérőkészülékkel. B A fojtótárcsa akkor megfelelő, ha a CO 2 -érték 7,5%. B Ha a CO 2 -tartalom túl nagy, használjon kisebb nyílású fojtótárcsát. B A fojtótárcsa cseréje után ismételje meg a mérést addig, amíg az érték megfelelő nem lesz. B A sikeres mérés után a mérési pontokhoz tartozó csavarokat csavarja vissza. Ha a nyomáskülönbség túl kicsi, szereljen be nagyobb nyílású fojtótárcsát. Ha a nyomáskülönbség túl nagy, használjon kisebb nyílású fojtótárcsát.

10 10 Vízszintes füstgáz elvezető rendszer HU 4 Vízszintes füstgáz elvezető rendszer 4.1 Minimális beszerelési méretek 7 ábra 1: AZ Szerelés B A falba fúrjon egy Ø 115 mm-es lyukat és olvassa el a füstcsővel szállított szerelési útmutatót. 8 ábra 1.1 AZ 388

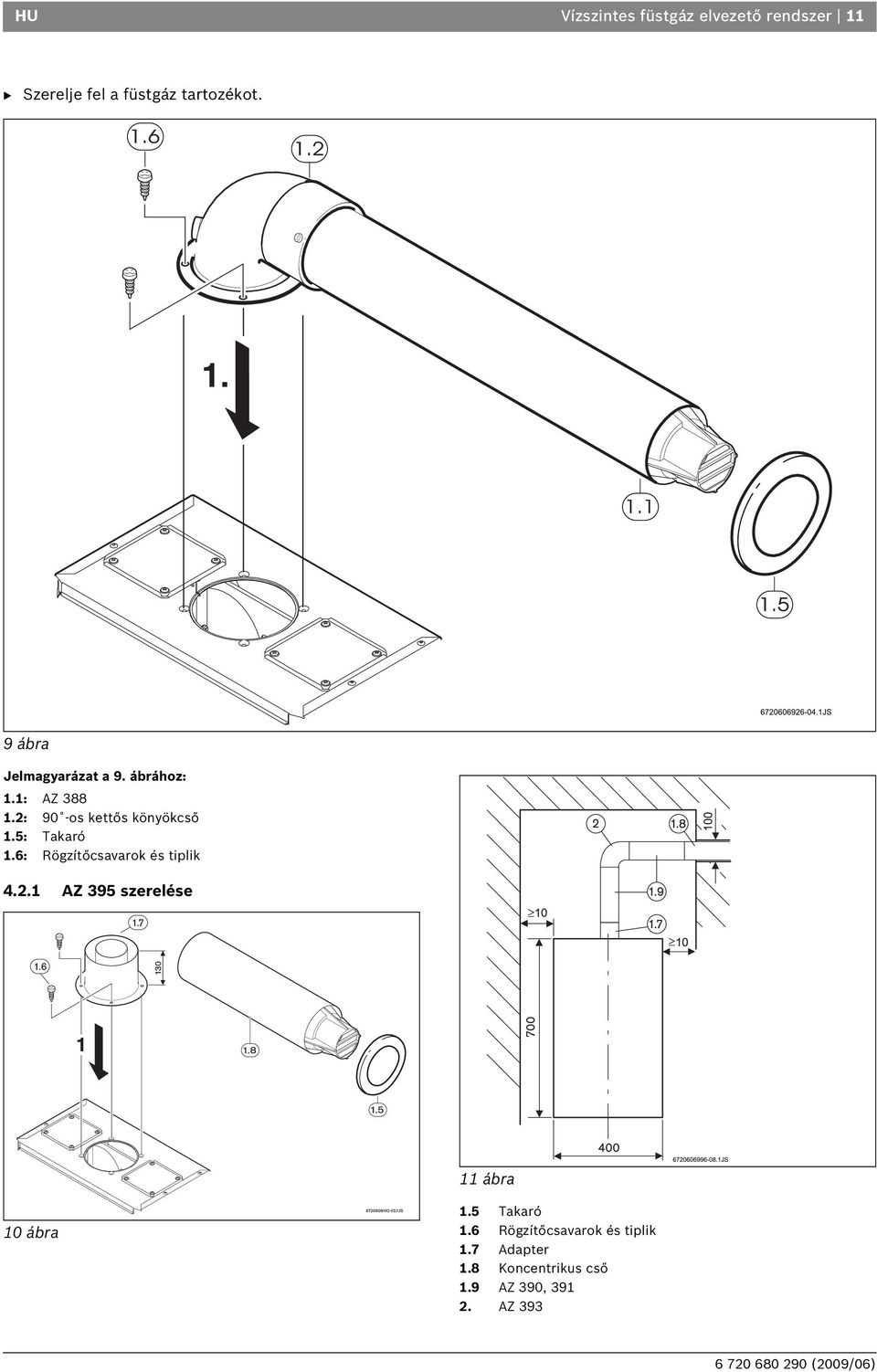

11 HU Vízszintes füstgáz elvezető rendszer 11 B Szerelje fel a füstgáz tartozékot. 9 ábra Jelmagyarázat a 9. ábrához: 1.1: AZ : 90 -os kettős könyökcső 1.5: Takaró 1.6: Rögzítőcsavarok és tiplik AZ 395 szerelése 11 ábra 10 ábra 1.5 Takaró 1.6 Rögzítőcsavarok és tiplik 1.7 Adapter 1.8 Koncentrikus cső 1.9 AZ 390, AZ 393

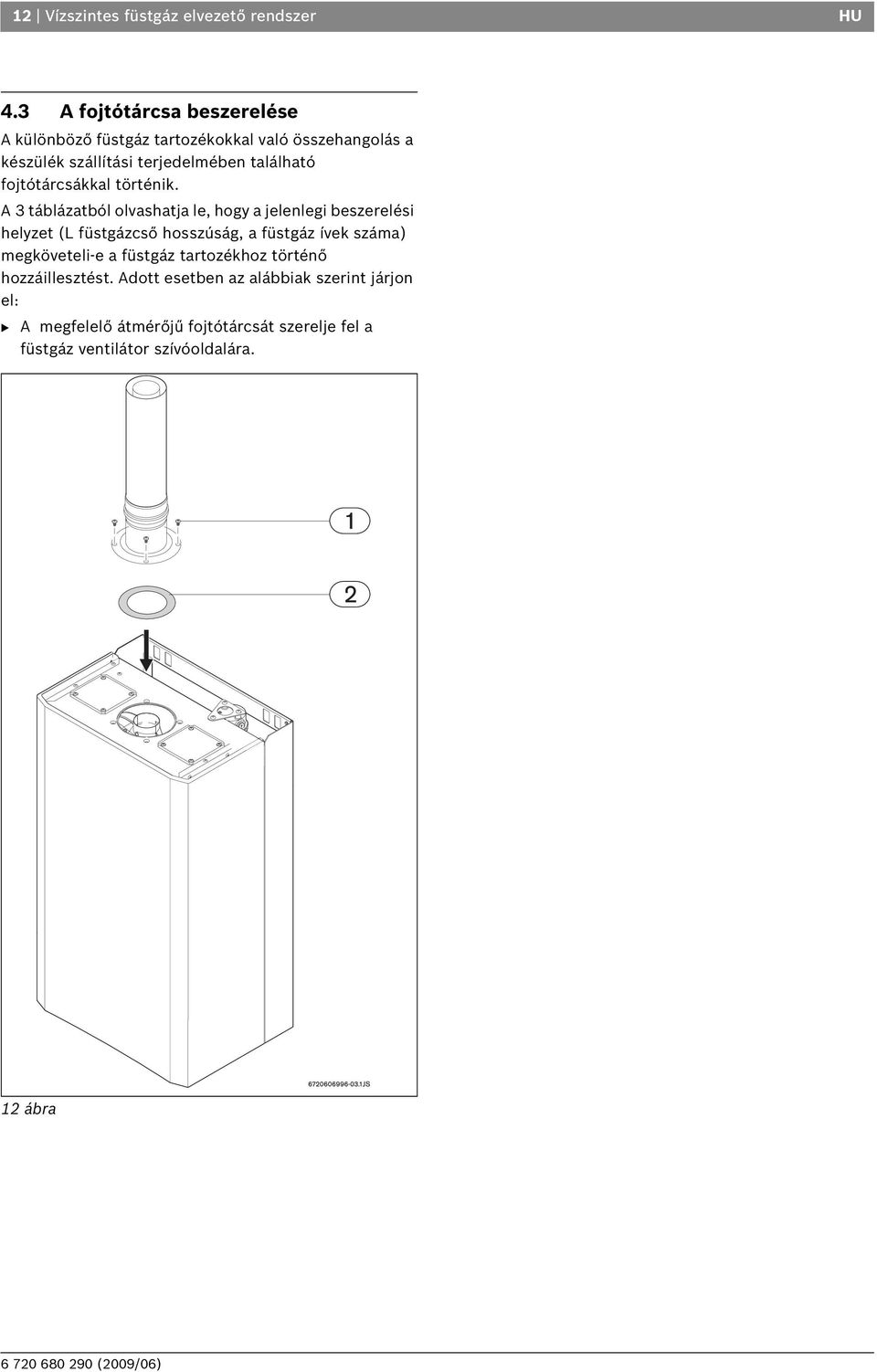

12 12 Vízszintes füstgáz elvezető rendszer HU 4.3 A fojtótárcsa beszerelése A különböző füstgáz tartozékokkal való összehangolás a készülék szállítási terjedelmében található fojtótárcsákkal történik. A 3 táblázatból olvashatja le, hogy a jelenlegi beszerelési helyzet (L füstgázcső hosszúság, a füstgáz ívek száma) megköveteli-e a füstgáz tartozékhoz történő hozzáillesztést. Adott esetben az alábbiak szerint járjon el: B A megfelelő átmérőjű fojtótárcsát szerelje fel a füstgáz ventilátor szívóoldalára. 12 ábra

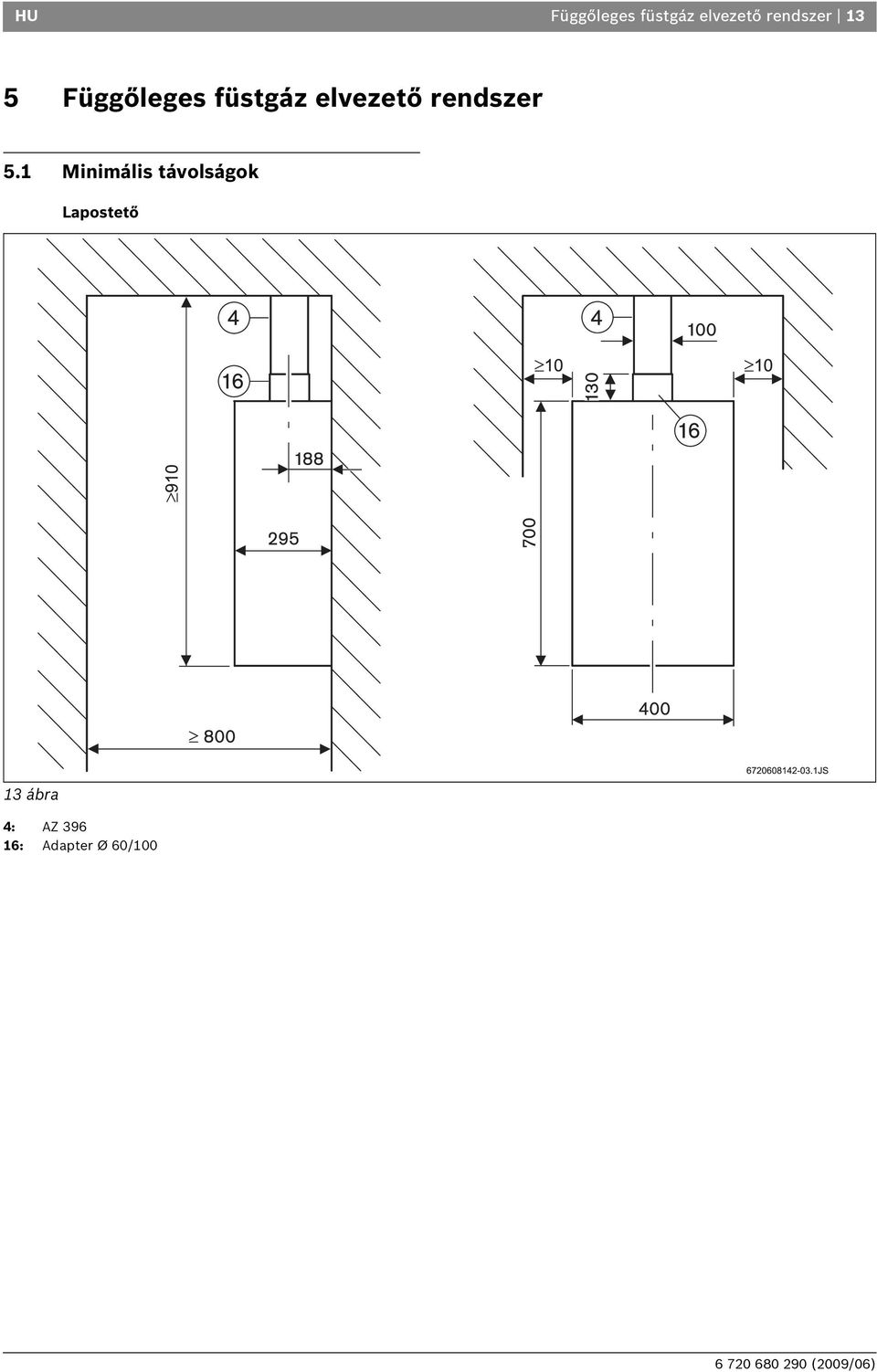

13 HU Függőleges füstgáz elvezető rendszer 13 5 Függőleges füstgáz elvezető rendszer 5.1 Minimális távolságok Lapostető 13 ábra 4: AZ : Adapter Ø 60/100

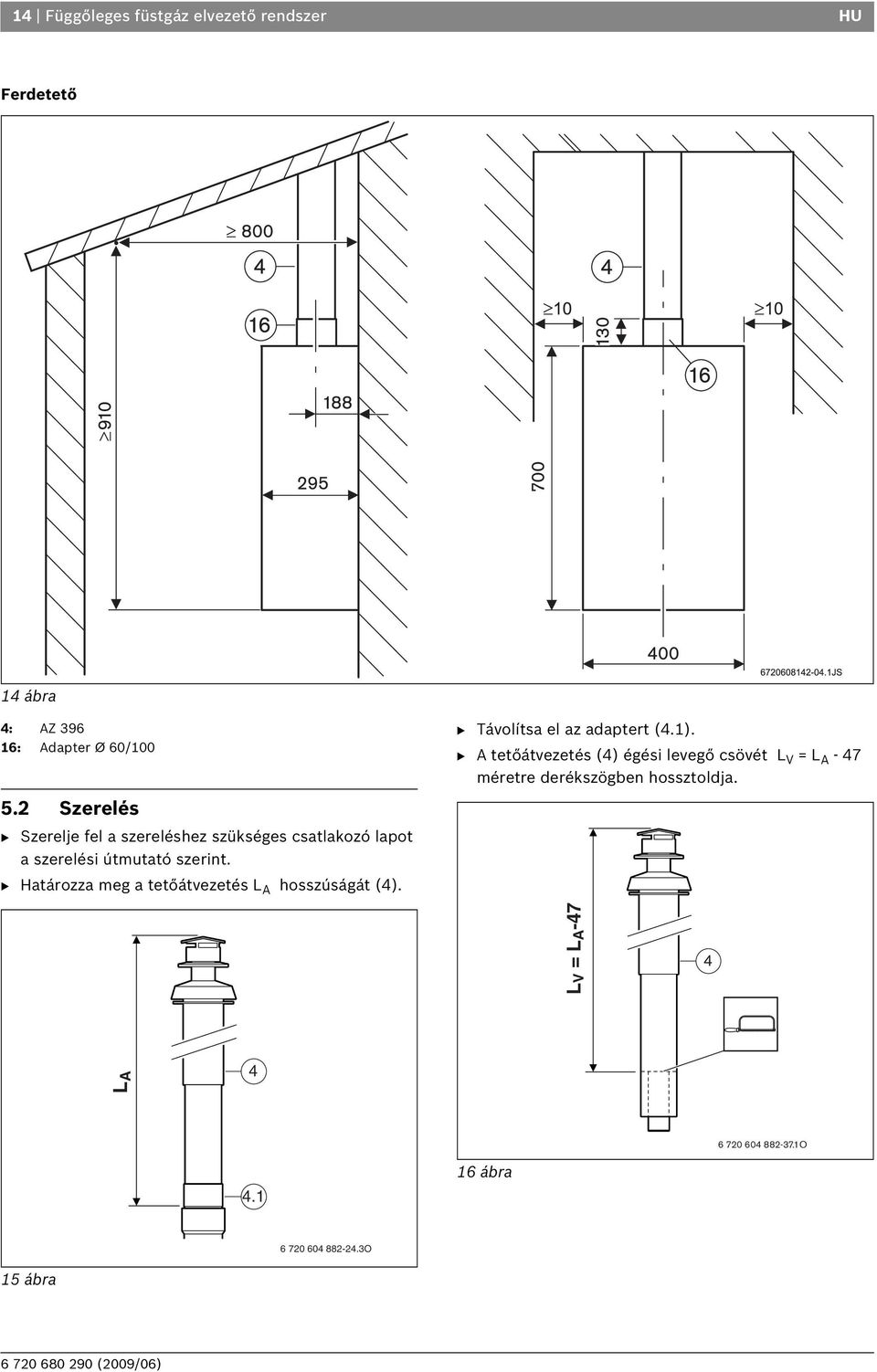

14 14 Függőleges füstgáz elvezető rendszer HU Ferdetető 14 ábra 4: AZ : Adapter Ø 60/ Szerelés B Szerelje fel a szereléshez szükséges csatlakozó lapot a szerelési útmutató szerint. B Határozza meg a tetőátvezetés L A hosszúságát (4). B Távolítsa el az adaptert (4.1). B A tetőátvezetés (4) égési levegő csövét L V = L A - 47 méretre derékszögben hossztoldja. LV = LA-47 4 LA O ábra O 15 ábra

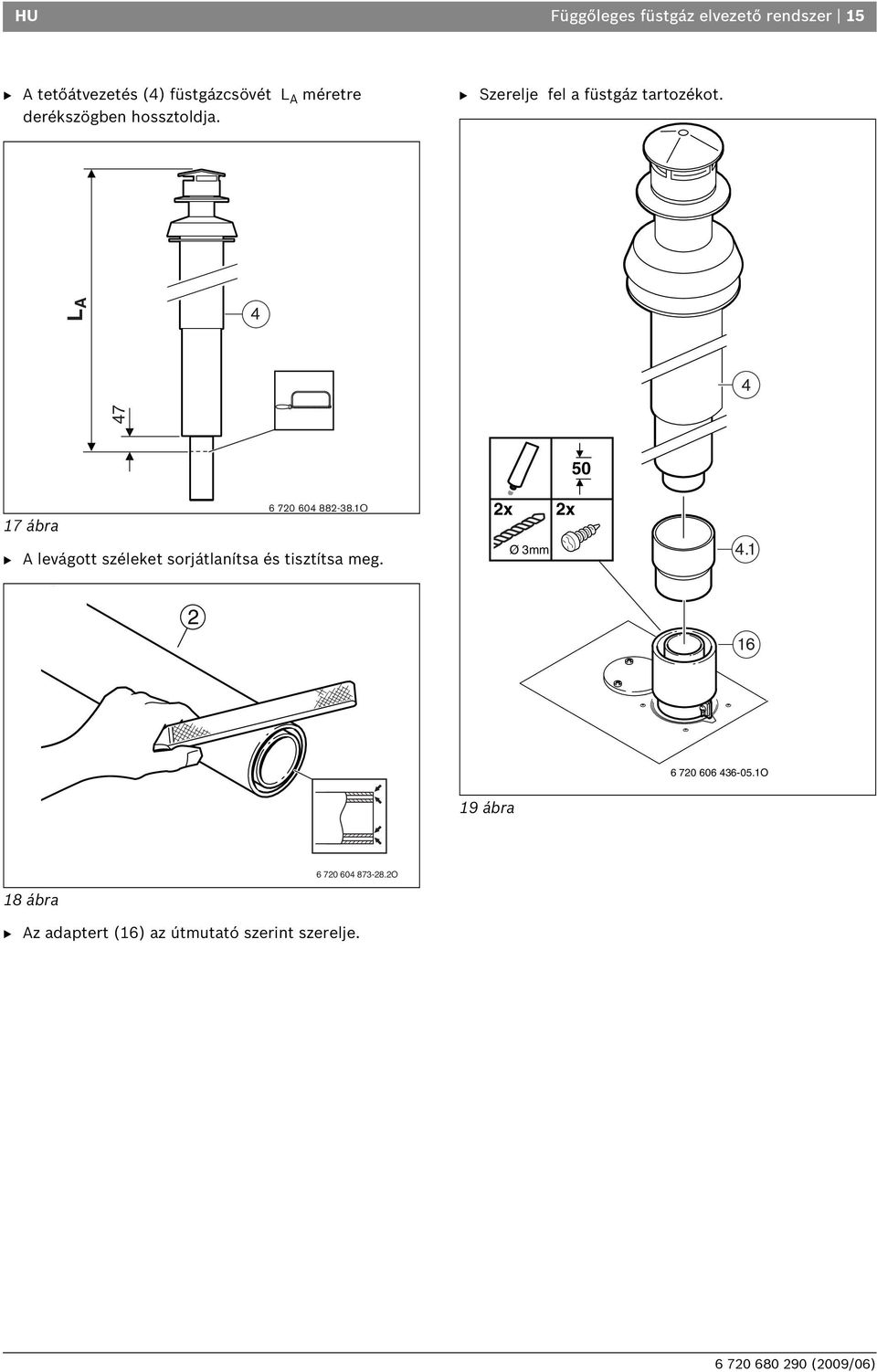

15 HU Függőleges füstgáz elvezető rendszer 15 B A tetőátvezetés (4) füstgázcsövét L A méretre derékszögben hossztoldja. B Szerelje fel a füstgáz tartozékot. LA ábra O B A levágott széleket sorjátlanítsa és tisztítsa meg. 2x 2x Ø 3mm O 19 ábra O 18 ábra B Az adaptert (16) az útmutató szerint szerelje.

16 16 Függőleges füstgáz elvezető rendszer HU 5.3 A tető fölé történő szerelésre vonatkozó útmutatások Ferdetető Az AZ 396 típus szerelése ferdetető esetén a Bosch ferdetető átvezető elemmel (AZB 925) történhet: A ferdetető átvezető elemet os tetőhajláshoz lehet használni Távolság méretek: Z 400, olyan vidékeken, ahol sok hó esik 500 α 50, olyan vidékeken, ahol sok hó esik tábl. Lapostető Az AZ 396 szerelése lapostető esetén a lapostető karimával (AZB 923) történhet: DA ragasztókarimát (17) a nagypolimer tartalmú tetőpályákkal kell összeragasztani vagy be kell önteni a tetőhéjazatba. Laza karimás szerelés esetén az alkalmazás tilos. Az AZB 923 típust hőszigetelt tető esetén nem szabad használni Távolság méretek: éghető építőanyagok nem éghető építőanyagok X tábl. Z Ø X Ø125 α 865 Ø ábra O Ø O 21 ábra

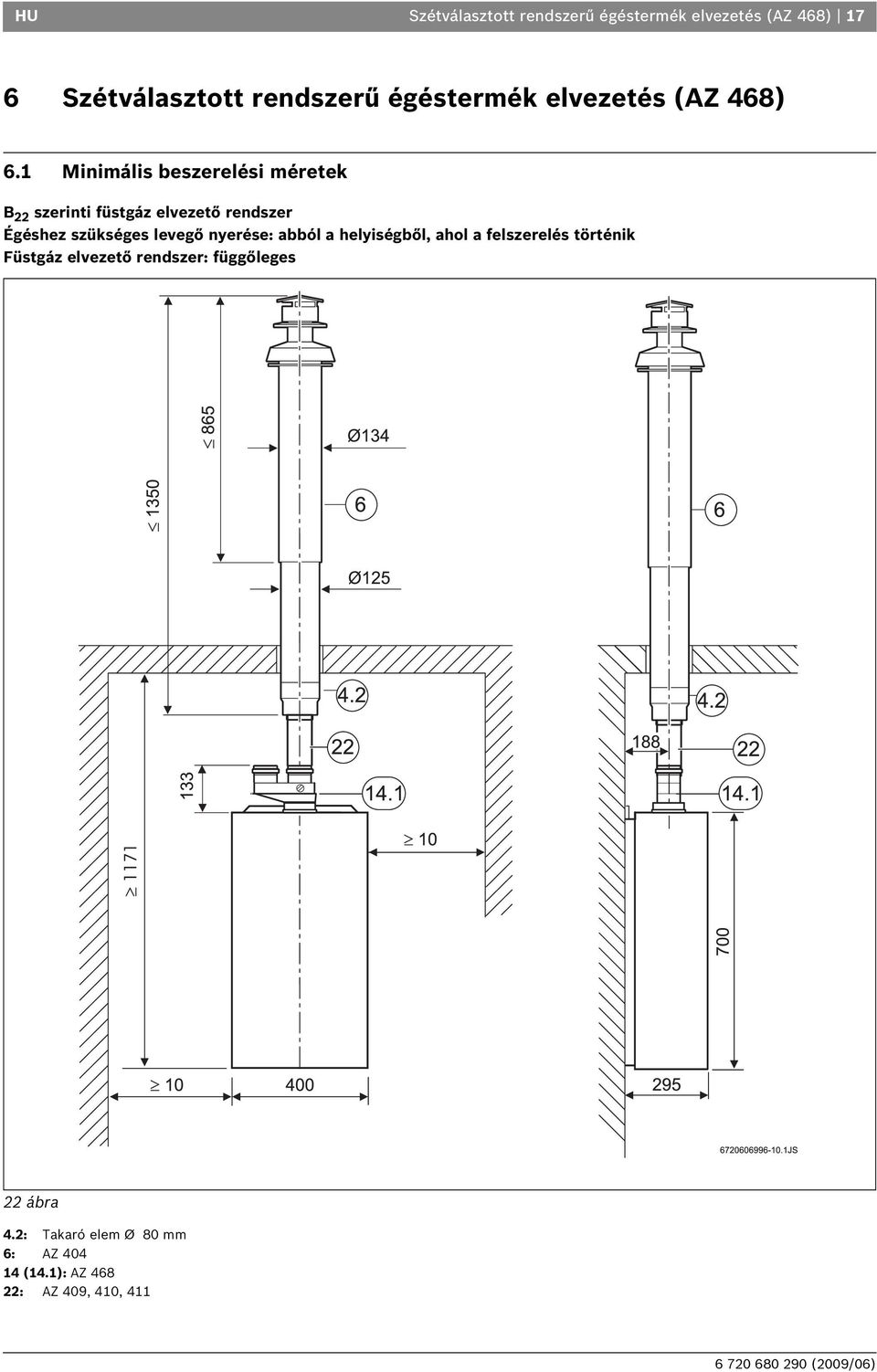

17 HU Szétválasztott rendszerű égéstermék elvezetés (AZ 468) 17 6 Szétválasztott rendszerű égéstermék elvezetés (AZ 468) 6.1 Minimális beszerelési méretek B 22 szerinti füstgáz elvezető rendszer Égéshez szükséges levegő nyerése: abból a helyiségből, ahol a felszerelés történik Füstgáz elvezető rendszer: függőleges 22 ábra 4.2: Takaró elem Ø 80 mm 6: AZ (14.1): AZ : AZ 409, 410, 411

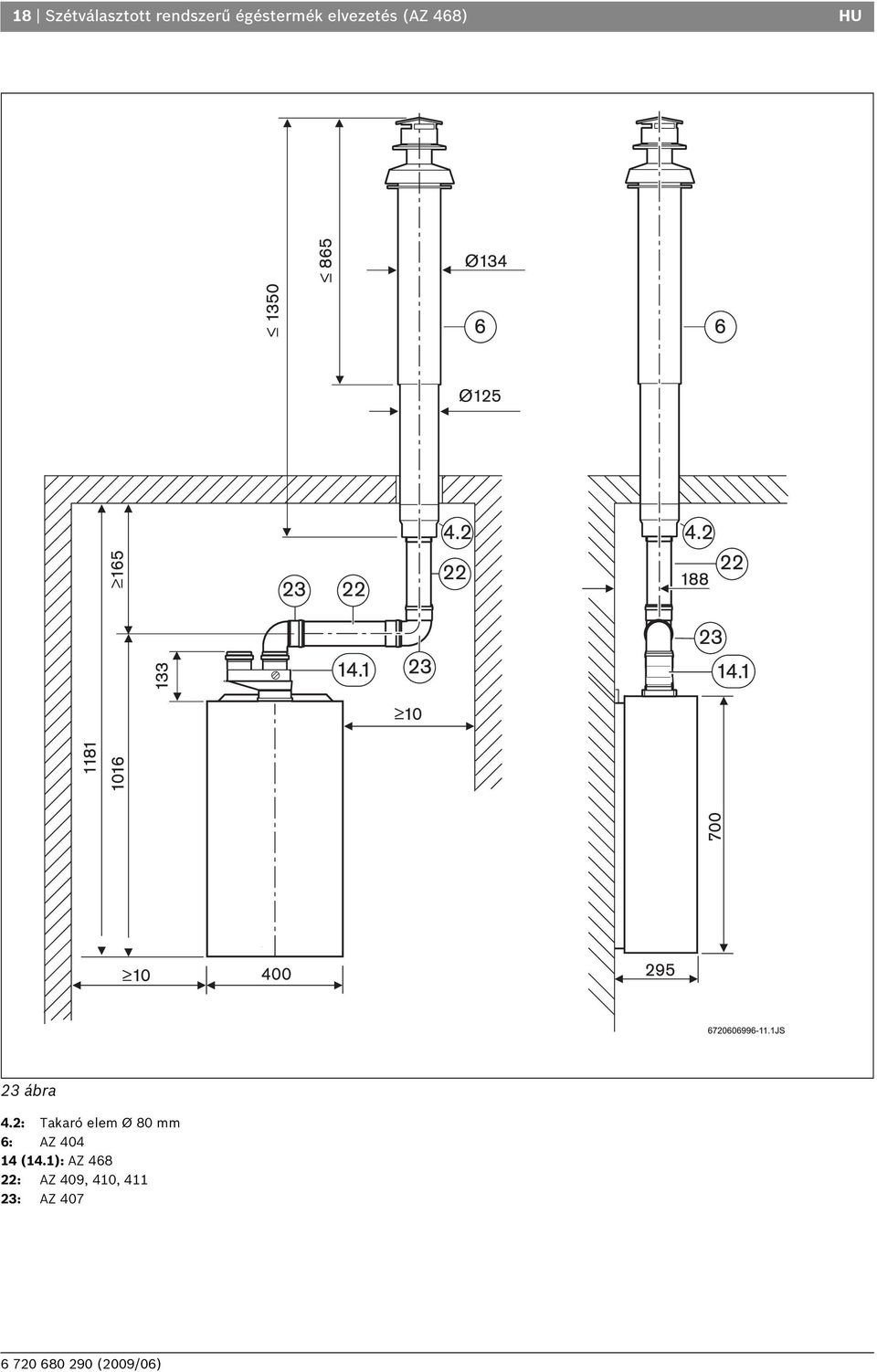

18 18 Szétválasztott rendszerű égéstermék elvezetés (AZ 468) HU 23 ábra 4.2: Takaró elem Ø 80 mm 6: AZ (14.1): AZ : AZ 409, 410, : AZ 407

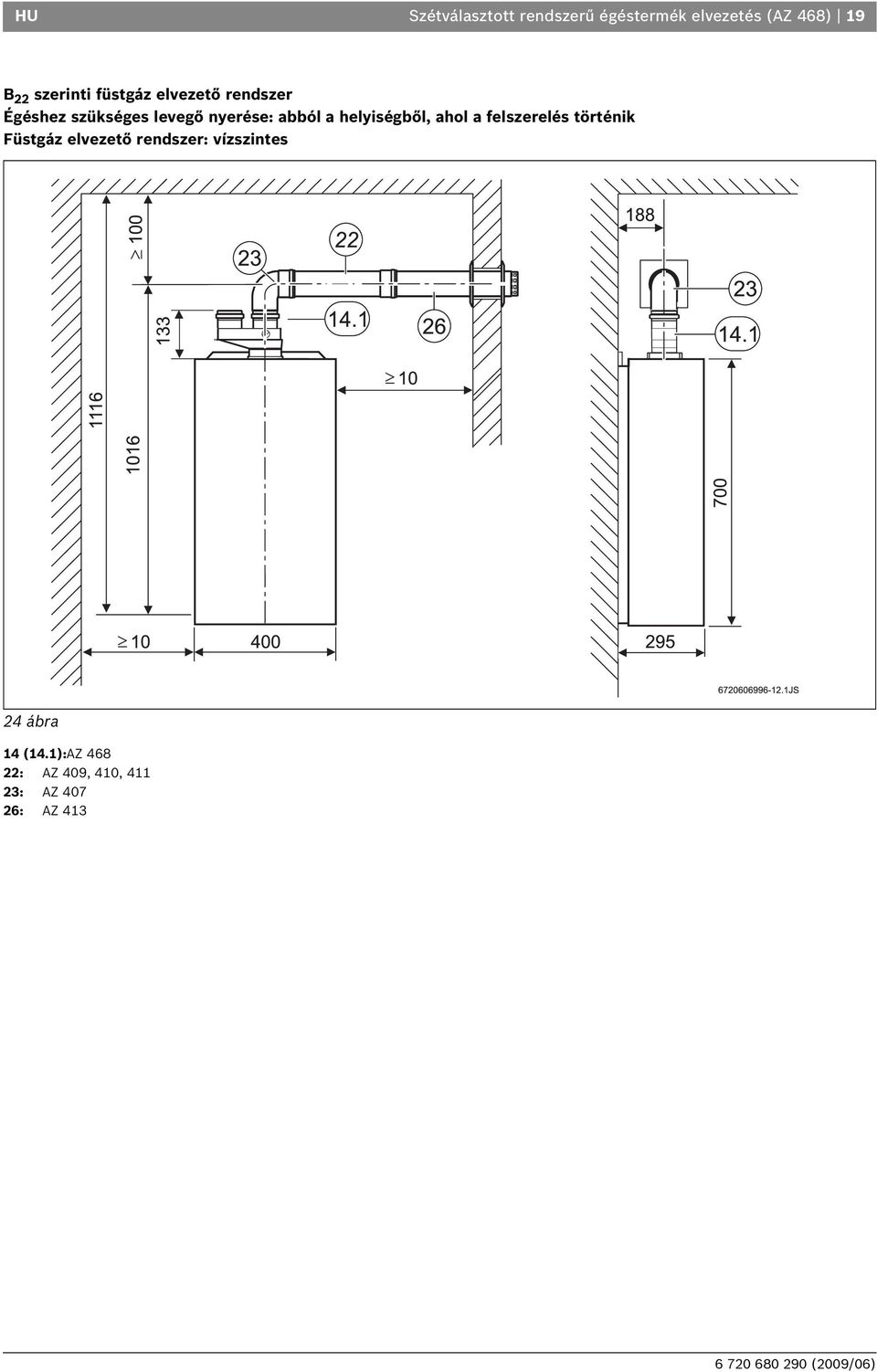

19 HU Szétválasztott rendszerű égéstermék elvezetés (AZ 468) 19 B 22 szerinti füstgáz elvezető rendszer Égéshez szükséges levegő nyerése: abból a helyiségből, ahol a felszerelés történik Füstgáz elvezető rendszer: vízszintes 24 ábra 14 (14.1):AZ : AZ 409, 410, : AZ : AZ 413

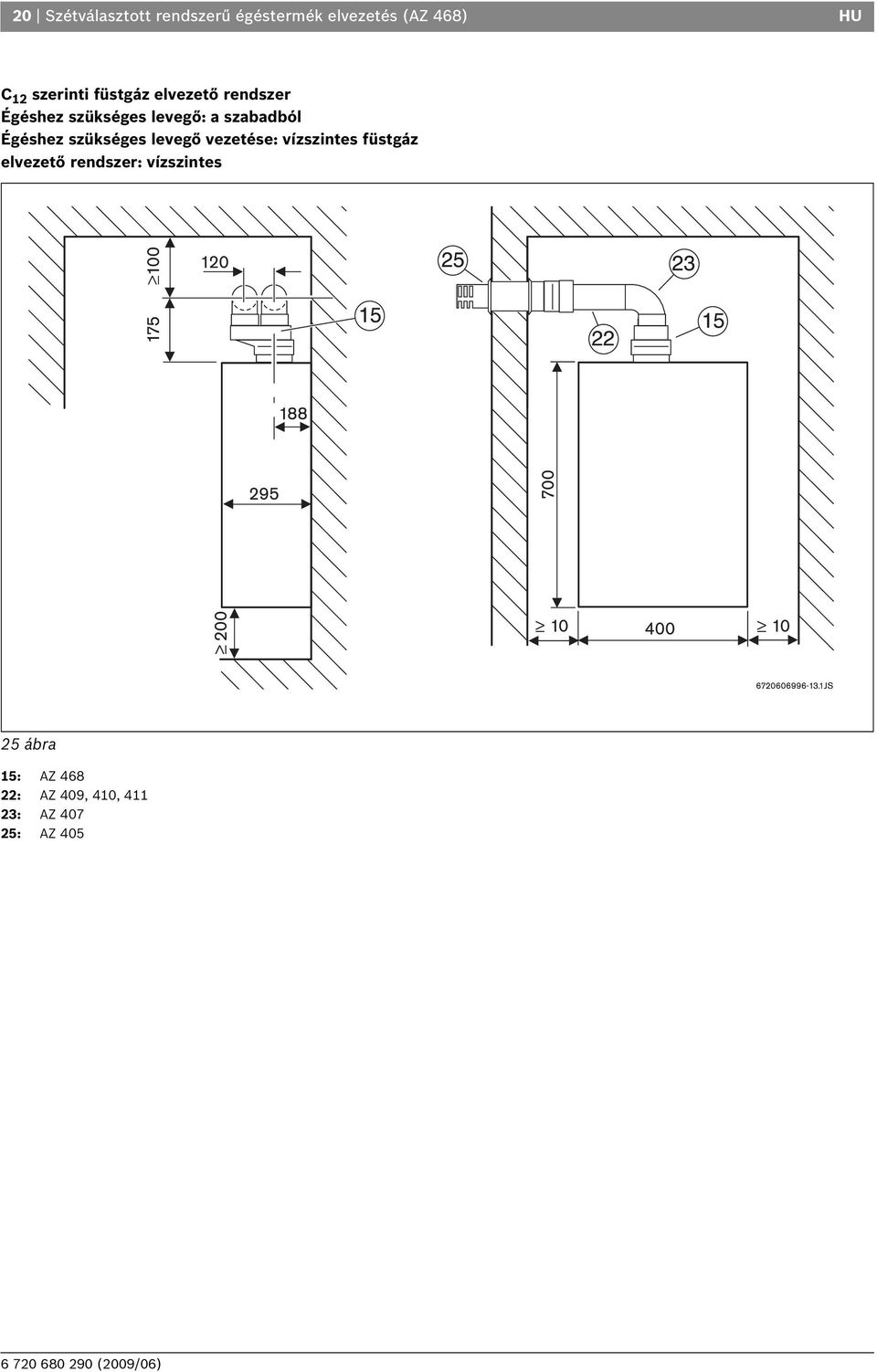

20 20 Szétválasztott rendszerű égéstermék elvezetés (AZ 468) HU C 12 szerinti füstgáz elvezető rendszer Égéshez szükséges levegő: a szabadból Égéshez szükséges levegő vezetése: vízszintes füstgáz elvezető rendszer: vízszintes 25 ábra 15: AZ : AZ 409, 410, : AZ : AZ 405

21 HU Szétválasztott rendszerű égéstermék elvezetés (AZ 468) 21 C 52 és C 62 szerinti füstgáz elvezető rendszer Égéshez szükséges levegő: a szabadból égéshez szükséges levegő vezetése: vízszintes füstgáz elvezető rendszer: függőleges 26 ábra 4.2: Takaró elem Ø 80 mm 6: AZ (14.1/14.2): AZ : AZ 409, 410, : AZ : AZ 413

22 22 Szétválasztott rendszerű égéstermék elvezetés (AZ 468) HU 27 ábra 4.2: Takaró elem Ø 80 mm 6: AZ (14.1/14.2): AZ : AZ 409, 410, : AZ : AZ 413

23 HU Szétválasztott rendszerű égéstermék elvezetés (AZ 468) 23 C 32 szerinti füstgáz elvezető rendszer Égéshez szükséges levegő nyerése: a szabadból Égéshez szükséges levegő vezetése: függőleges füstgáz elvezető rendszer: függőleges A füstgázvezetéken maximum 2 m-es vízszintes szakasz megengedett. A 10 m-nél hosszabb füstgázcsöveket szigetelni kell. 28 ábra 6: AZ (14.1/14.2): AZ : AZ : AZ 409, 410, 411

24 Robert Bosch Kft. Termotechnika Üzletág 1103 Budapest, Gyömrõi út 120. Info vonal: (06-1) Szerviz vonal (beüzemelés, karbantartás, javítás): (06-1) További információ:
