SZOLÁR HIDROBLOKK AS SZIVATTYÚVAL, ELŐREMENŐ ÉS VISSZATÉRŐ ÁG EGYBEN

Átírás

1 SZOLÁR HIDROBLOKK ÖS SZIVATTYÚVAL, ELŐREMENŐ ÉS VISSZATÉRŐ ÁG EGYBEN SZOLÁR HIDROBLOKK KASZKÁD ÖS SZIVATTYÚVAL SZOLÁR HIDROBLOKK AS SZIVATTYÚVAL, ELŐREMENŐ ÉS VISSZATÉRŐ ÁG EGYBEN TELEPÍTÉSI ÉS HASZNÁLATI ÚTMUTATÓ

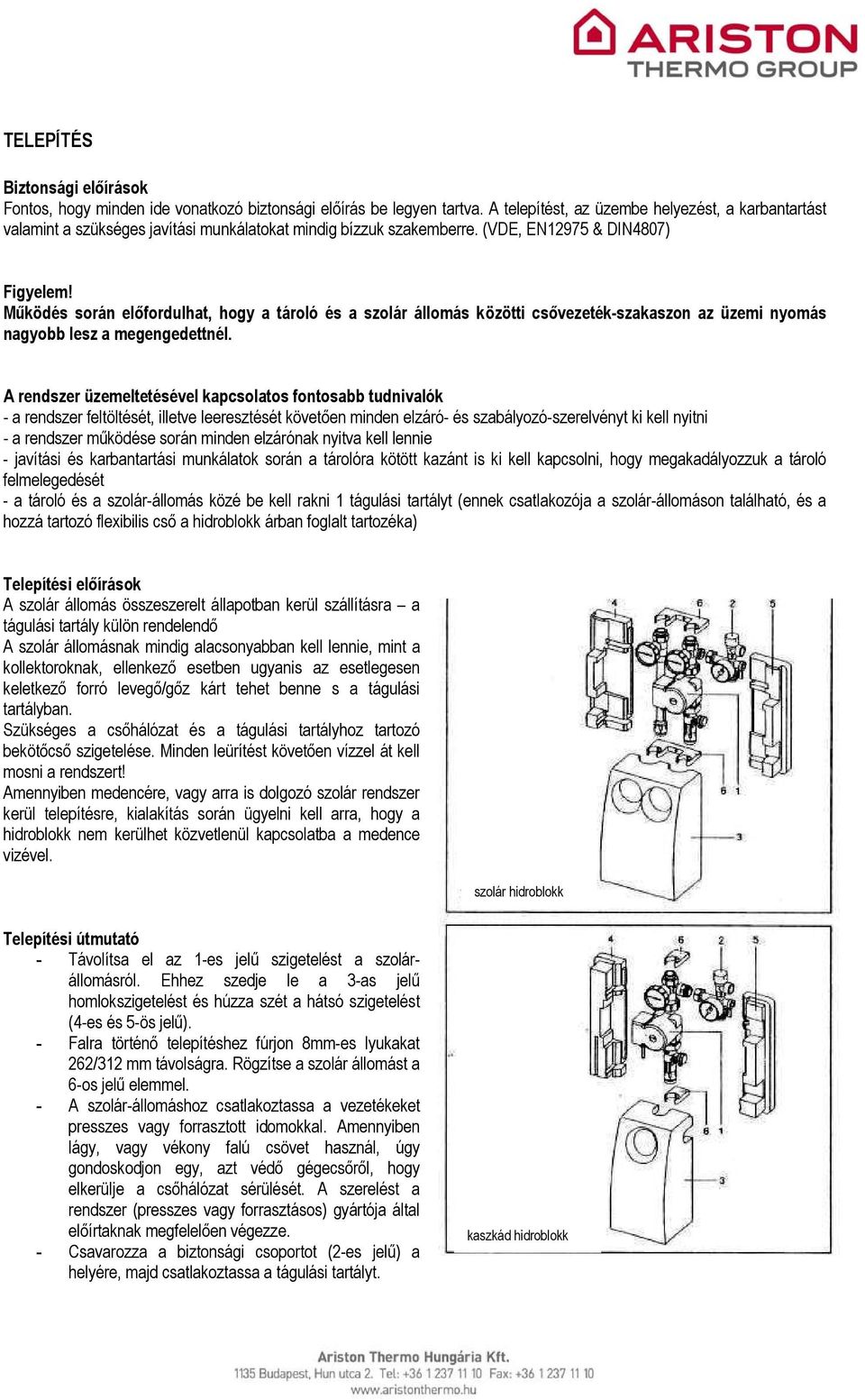

2 TELEPÍTÉS Biztonsági előírások Fontos, hogy minden ide vonatkozó biztonsági előírás be legyen tartva. A telepítést, az üzembe helyezést, a karbantartást valamint a szükséges javítási munkálatokat mindig bízzuk szakemberre. (VDE, EN12975 & DIN4807) Figyelem! Működés során előfordulhat, hogy a tároló és a szolár állomás közötti csővezeték-szakaszon az üzemi nyomás nagyobb lesz a megengedettnél. A rendszer üzemeltetésével kapcsolatos fontosabb tudnivalók - a rendszer feltöltését, illetve leeresztését követően minden elzáró- és szabályozó-szerelvényt ki kell nyitni - a rendszer működése során minden elzárónak nyitva kell lennie - javítási és karbantartási munkálatok során a tárolóra kötött kazánt is ki kell kapcsolni, hogy megakadályozzuk a tároló felmelegedését - a tároló és a szolár-állomás közé be kell rakni 1 tágulási tartályt (ennek csatlakozója a szolár-állomáson található, és a hozzá tartozó flexibilis cső a hidroblokk árban foglalt tartozéka) Telepítési előírások A szolár állomás összeszerelt állapotban kerül szállításra a tágulási tartály külön rendelendő A szolár állomásnak mindig alacsonyabban kell lennie, mint a kollektoroknak, ellenkező esetben ugyanis az esetlegesen keletkező forró levegő/gőz kárt tehet benne s a tágulási tartályban. Szükséges a csőhálózat és a tágulási tartályhoz tartozó bekötőcső szigetelése. Minden leürítést követően vízzel át kell mosni a rendszert! Amennyiben medencére, vagy arra is dolgozó szolár rendszer kerül telepítésre, kialakítás során ügyelni kell arra, hogy a hidroblokk nem kerülhet közvetlenül kapcsolatba a medence vizével. szolár hidroblokk Telepítési útmutató - Távolítsa el az 1-es jelű szigetelést a szolárállomásról. Ehhez szedje le a 3-as jelű homlokszigetelést és húzza szét a hátsó szigetelést (4-es és 5-ös jelű). - Falra történő telepítéshez fúrjon 8mm-es lyukakat 262/312 mm távolságra. Rögzítse a szolár állomást a 6-os jelű elemmel. - A szolár-állomáshoz csatlakoztassa a vezetékeket presszes vagy forrasztott idomokkal. Amennyiben lágy, vagy vékony falú csövet használ, úgy gondoskodjon egy, azt védő gégecsőről, hogy elkerülje a csőhálózat sérülését. A szerelést a rendszer (presszes vagy forrasztásos) gyártója által előírtaknak megfelelően végezze. - Csavarozza a biztonsági csoportot (2-es jelű) a helyére, majd csatlakoztassa a tágulási tartályt. kaszkád hidroblokk

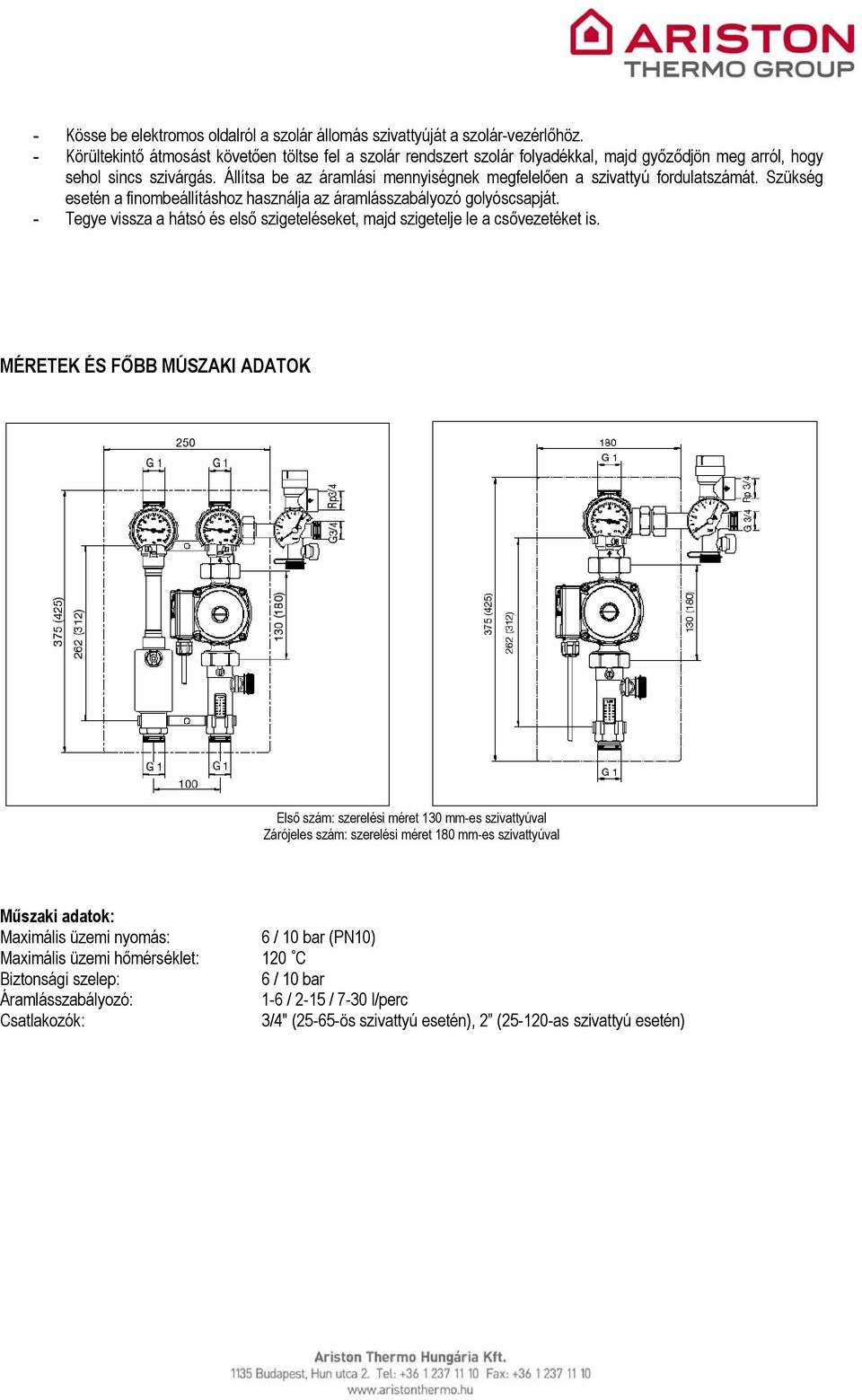

3 - Kösse be elektromos oldalról a szolár állomás szivattyúját a szolár-vezérlőhöz. - Körültekintő átmosást követően töltse fel a szolár rendszert szolár folyadékkal, majd győződjön meg arról, hogy sehol sincs szivárgás. Állítsa be az áramlási mennyiségnek megfelelően a szivattyú fordulatszámát. Szükség esetén a finombeállításhoz használja az áramlásszabályozó golyóscsapját. - Tegye vissza a hátsó és első szigeteléseket, majd szigetelje le a csővezetéket is. MÉRETEK ÉS FŐBB MÚSZAKI ADATOK Első szám: szerelési méret 130 mm-es szivattyúval Zárójeles szám: szerelési méret 180 mm-es szivattyúval Műszaki adatok: Maximális üzemi nyomás: Maximális üzemi hőmérséklet: Biztonsági szelep: Áramlásszabályozó: Csatlakozók: 6 / 10 bar (PN10) 120 C 6 / 10 bar 1-6 / 2-15 / 7-30 l/perc 3/4" (25-65-ös szivattyú esetén), 2 ( as szivattyú esetén)

4

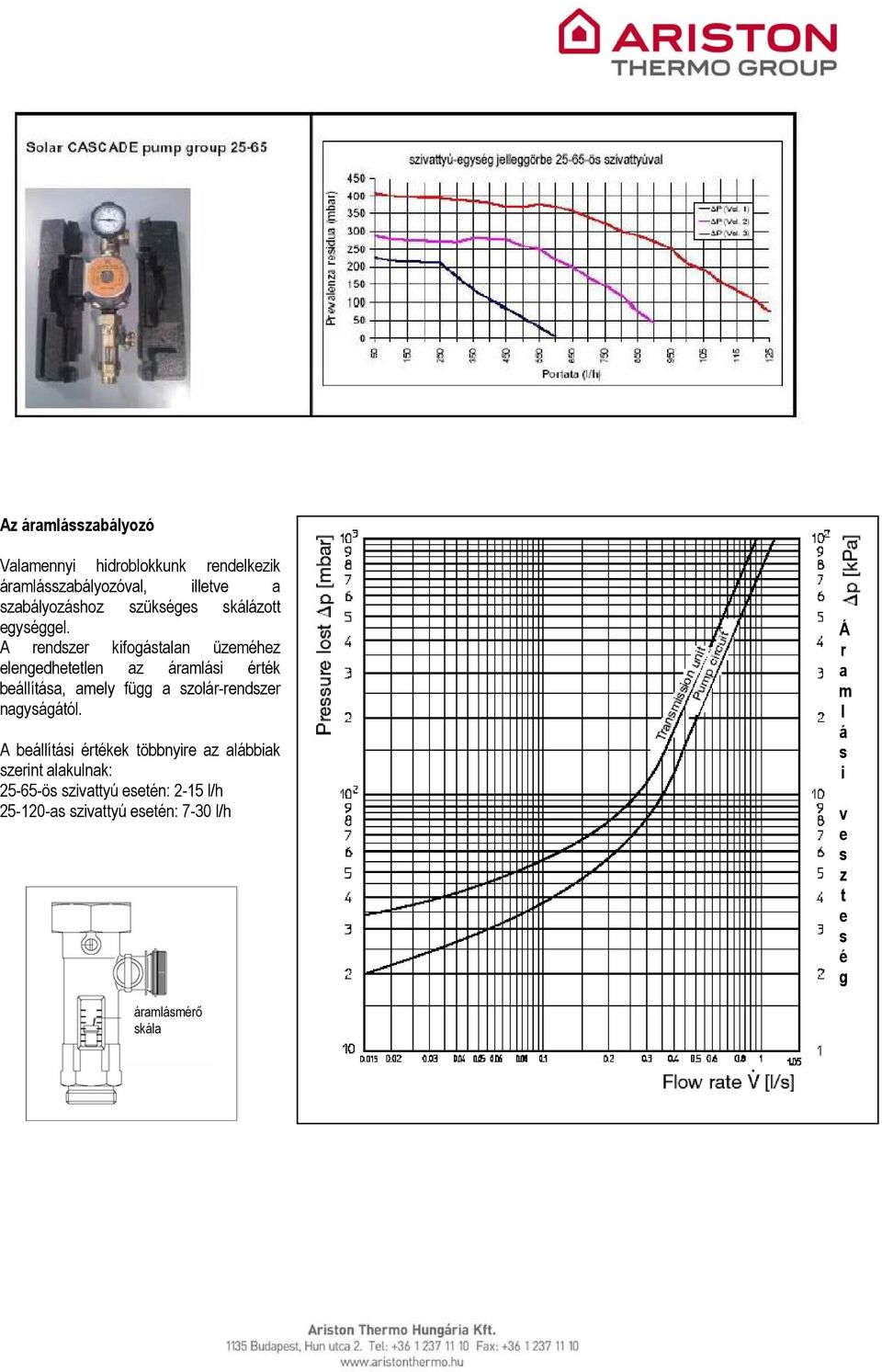

5 Az áramlásszabályozó Valamennyi hidroblokkunk rendelkezik áramlásszabályozóval, illetve a szabályozáshoz szükséges skálázott egységgel. A rendszer kifogástalan üzeméhez elengedhetetlen az áramlási érték beállítása, amely függ a szolár-rendszer nagyságától. A beállítási értékek többnyire az alábbiak szerint alakulnak: ös szivattyú esetén: 2-15 l/h as szivattyú esetén: 7-30 l/h Á r a m l á s i v e s z t e s é g áramlásmérő skála

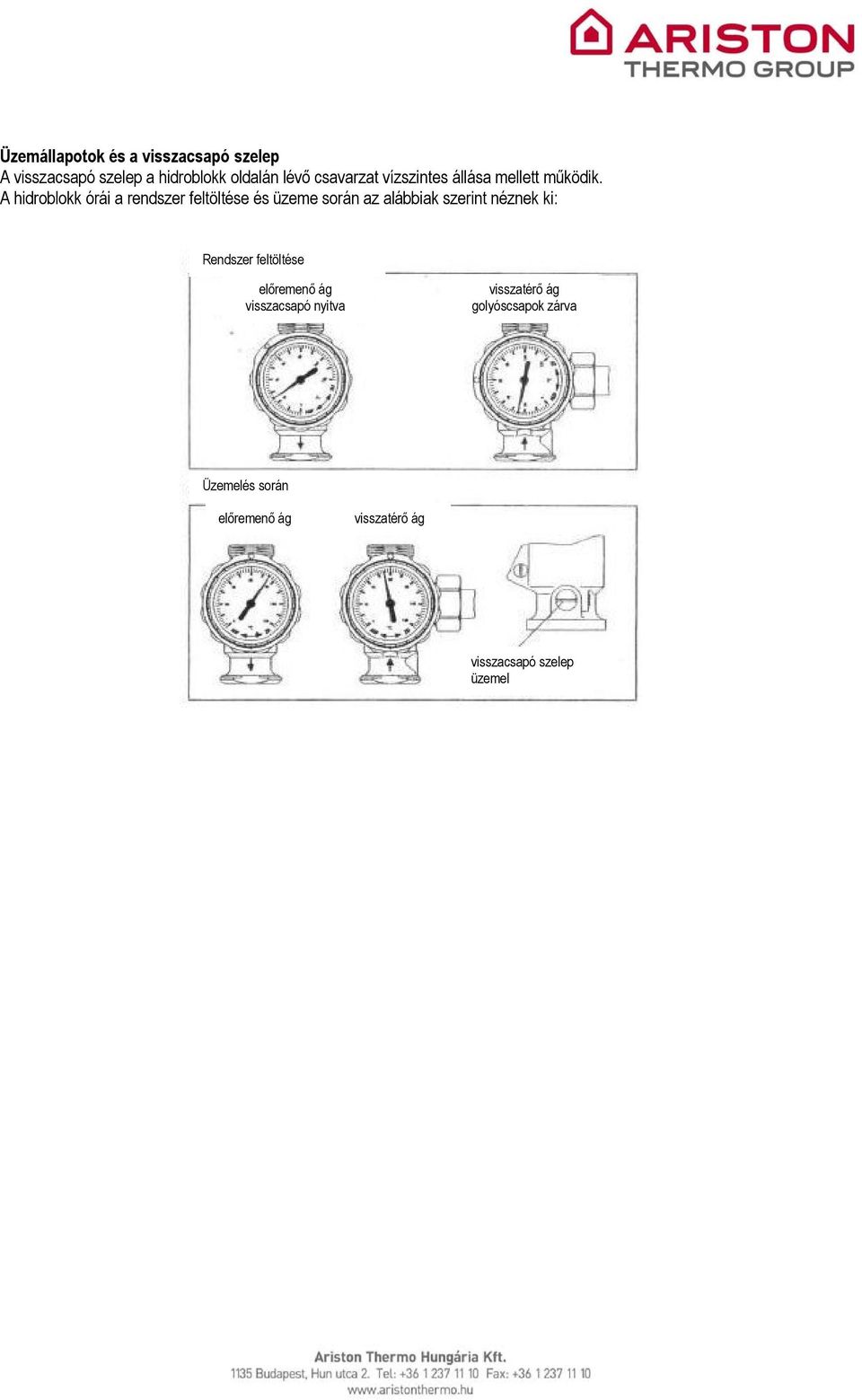

6 Üzemállapotok és a visszacsapó szelep A visszacsapó szelep a hidroblokk oldalán lévő csavarzat vízszintes állása mellett működik. A hidroblokk órái a rendszer feltöltése és üzeme során az alábbiak szerint néznek ki: Rendszer feltöltése előremenő ág visszacsapó nyitva visszatérő ág golyóscsapok zárva Üzemelés során előremenő ág visszatérő ág visszacsapó szelep üzemel
