1 Szerelési és karbantartási utasítás szakemberek számára Semlegesítő berendezés NE1.1 Kondenzációs gázkazánokkal való használathoz (2010/01) HU

2 Tartalomjegyzék Tartalomjegyzék Tartalomjegyzék Szimbólumok magyarázata és biztonsági tudnivalók A szimbólumok magyarázata Fontos biztonsági tudnivalók A tárolóra vonatkozó adatok Előírások Rendeltetésszerű használat CE-megfelelőségi nyilatkozat Szállítási terjedelem Technikai adatok Telepítés Semlegesítő berendezés felállítása Semlegesítő berendezés csatlakoztatása Üzembe helyezés előtti teendők Üzembe helyezés végrehajtása A működés ellenőrzése Ellenőrzés és karbantartás Ellenőrzés végrehajtása Karbantartás végrehajtása Újbóli üzembe helyezés végrehajtása Üzemzavarok elhárítása (2010/01)

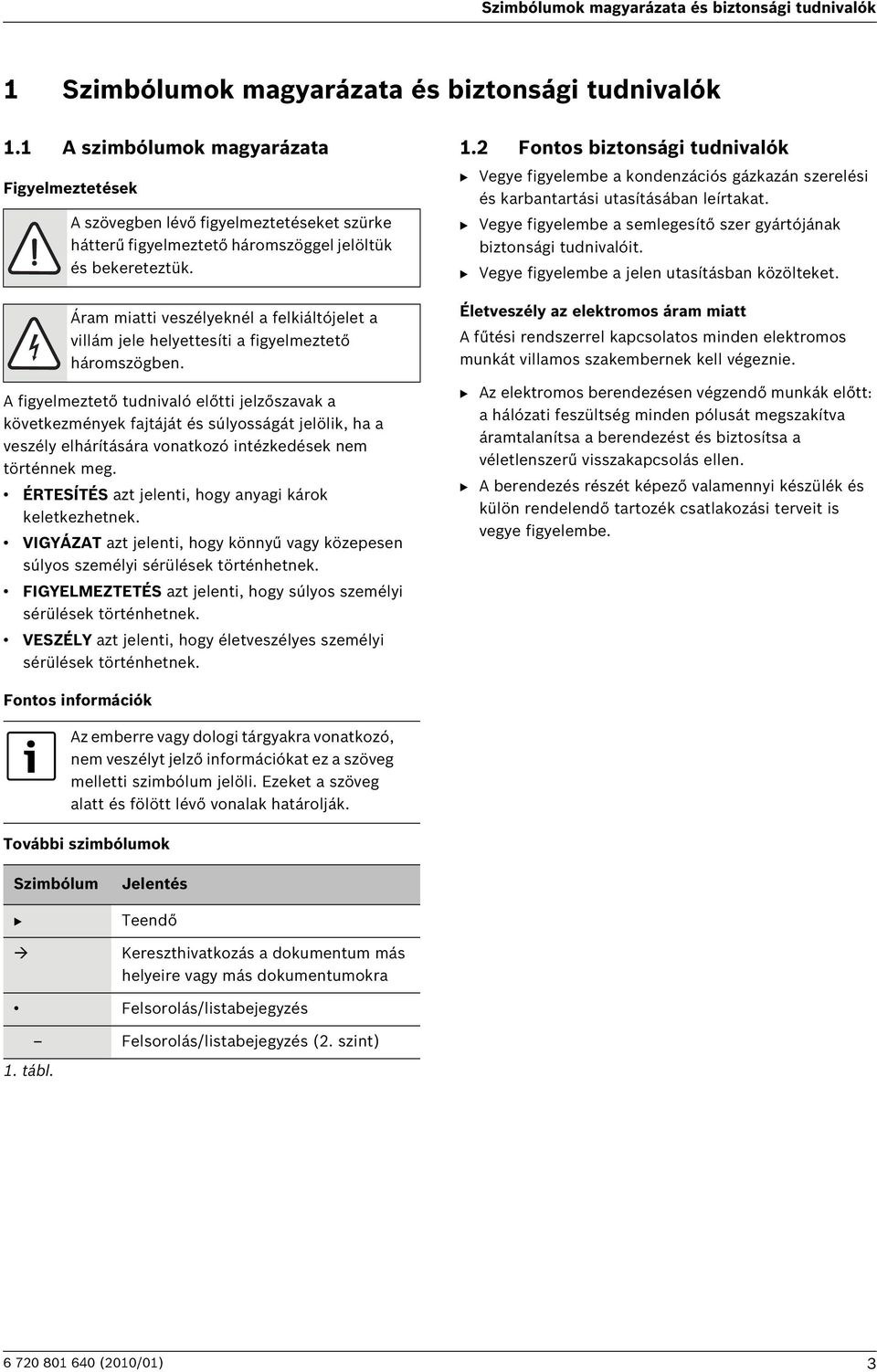

3 Szimbólumok magyarázata és biztonsági tudnivalók 1 Szimbólumok magyarázata és biztonsági tudnivalók 1.1 A szimbólumok magyarázata Figyelmeztetések A szövegben lévő figyelmeztetéseket szürke hátterű figyelmeztető háromszöggel jelöltük és bekereteztük. Áram miatti veszélyeknél a felkiáltójelet a villám jele helyettesíti a figyelmeztető háromszögben. A figyelmeztető tudnivaló előtti jelzőszavak a következmények fajtáját és súlyosságát jelölik, ha a veszély elhárítására vonatkozó intézkedések nem történnek meg. ÉRTESÍTÉS azt jelenti, hogy anyagi károk keletkezhetnek. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések történhetnek. FIGYELMEZTETÉS azt jelenti, hogy súlyos személyi sérülések történhetnek. VESZÉLY azt jelenti, hogy életveszélyes személyi sérülések történhetnek. 1.2 Fontos biztonsági tudnivalók B Vegye figyelembe a kondenzációs gázkazán szerelési és karbantartási utasításában leírtakat. B Vegye figyelembe a semlegesítő szer gyártójának biztonsági tudnivalóit. B Vegye figyelembe a jelen utasításban közölteket. Életveszély az elektromos áram miatt A fűtési rendszerrel kapcsolatos minden elektromos munkát villamos szakembernek kell végeznie. B Az elektromos berendezésen végzendő munkák előtt: a hálózati feszültség minden pólusát megszakítva áramtalanítsa a berendezést és biztosítsa a véletlenszerű visszakapcsolás ellen. B A berendezés részét képező valamennyi készülék és külön rendelendő tartozék csatlakozási terveit is vegye figyelembe. Fontos információk Az emberre vagy dologi tárgyakra vonatkozó, nem veszélyt jelző információkat ez a szöveg melletti szimbólum jelöli. Ezeket a szöveg alatt és fölött lévő vonalak határolják. További szimbólumok Szimbólum B Jelentés Teendő Kereszthivatkozás a dokumentum más helyeire vagy más dokumentumokra Felsorolás/listabejegyzés 1. tábl. Felsorolás/listabejegyzés (2. szint) (2010/01) 3

4 A tárolóra vonatkozó adatok 2 A tárolóra vonatkozó adatok 2.1 Előírások A kondenzvíz szennyvízcsatornába történő bevezetésénél tartsa be a vonatkozó helyi rendelkezéseket. Ha semlegesíteni kell a kondenzvizet, akkor a ph-értéket mindenképpen meg kell emelni a lúgos tartományba. 2.2 Rendeltetésszerű használat A semlegesítő berendezést csak a kondenzációs gázkazánokban keletkezett kondenzvíz semlegesítésére szabad használni. A semlegesítő berendezéssel olyan ph érték érhető el, ami már lehetővé teszi a kondenzvíz kommunális szennyvízcsatornába történő bevezetését. A kondenzvíz semlegesítésére 870 kw névleges teljesítményig van lehetőség. 2.3 CE-megfelelőségi nyilatkozat Ez a termék felépítését, üzemi viselkedését tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő, nemzeti követelményeknek. A megfelelőség tanúsítása a CE-jelzéssel történt. 2.4 Szállítási terjedelem Semlegesítő berendezés Beömlőtömlő menetes tömlőcsatlakozóval Dugós csatlakozós csatlakozó kábel a szabályozókészülékhez Semlegesítő szer: Gialit-MG granulátum (2010/01)

5 A tárolóra vonatkozó adatok 2.5 Technikai adatok 1. ábra Felépítés és méretek 1 Dugós csatlakozó és csatlakozó kábel a szabályozókészülékhez 2 Semlegesítő berendezés 3 Kis tartályfedél (szivattyúkamrához) 4 Nagy tartályfedél (granulátum-kamrához és gyűjtőkamrához) 5 Beömlőtömlő menetes tömlőcsatlakozóval és lapos tömítéssel 6 Lefolyótömlő (nem része a szállítási terjedelemnek) 7 Védősapka 8 Dugós csatlakozó fedlapja Csatlakozók Súly Beömlőcsonk Lefolyócsonk (üzem R 3/4 R 3/4 33 kg 2. tábl. Csatlakozók és súly (2010/01) 5

6 Telepítés 3 Telepítés 3.1 Semlegesítő berendezés felállítása Úgy helyezze el a semlegesítő berendezést, hogy a beömlő- és a lefolyótömlőben ne alakulhassanak ki légbuborékok és a kondenzvíz ne folyhasson vissza a kazánba. B A semlegesítő berendezést vízszintesen a kazán közelében állítsa fel. 3.2 Semlegesítő berendezés csatlakoztatása VIGYÁZAT: A semlegesítő berendezés károsodása szakszerűtlen használat miatt! B Ne használja fellépő-felületként a berendezés házát. B A csatlakozó menetek kiszakadásának elkerülése érdekében ne terhelje a tömlőket. VIGYÁZAT: Berendezéskárok a korrózió miatt! B A kivitelezéskor beszerelt kondenzvízvezető vezetékek és összekötő idomok (például a kazánhoz vagy a semlegesítő berendezéshez vezető füstgázvezeték) műanyagból vagy rozsdamentes acélból készüljenek. B Vegye le a nagy tartályfedelet ( 1. ábra, [4]). B Szerelje rá a beömlőtömlőt a kazán kondenzvízkilépési csatlakozójára. 2. ábra Semlegesítő berendezés felállítása 1 Szifon 2 Lefolyótömlő 3 Beömlőtömlő 4 Kondenzációs gázkazán A Magasság maximum 2000 mm Egyes kazánoknál a semlegesítő berendezés a kazánba integrálható. Ha a kazán kondenzvíz-kilépési csatlakozójánál nincs szifon. B Szifonszerűen, de törések nélkül alakítsa ki a beömlőtömlőt ( a kazán szerelési utasítása). B Szerelje rá a beömlőtömlőt [4] a semlegesítő berendezés kondenzvíz-belépési csatlakozójára. B Szerelje rá a lefolyótömlőt [1] a semlegesítő berendezés kondenzvíz-kilépési csatlakozójára. 4. ábra Tömlők felszerelése 3. ábra Beépített semlegesítő berendezés 1 Lefolyótömlő 2 DN 19 szerinti tömlővég G 1 hollandi anyával 3 Lapos tömítés 4 Beömlőtömlő (2010/01)

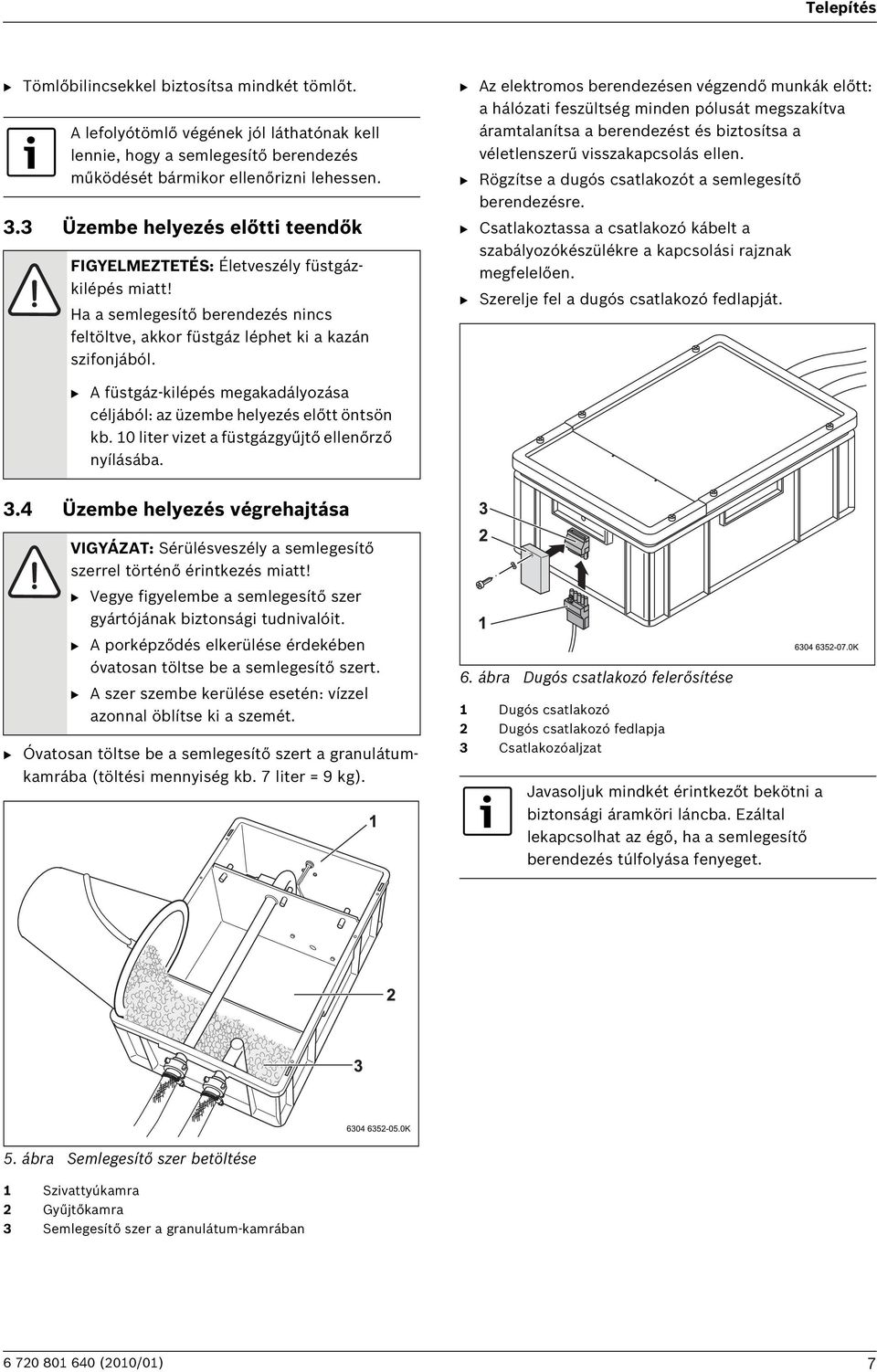

7 Telepítés B Tömlőbilincsekkel biztosítsa mindkét tömlőt. A lefolyótömlő végének jól láthatónak kell lennie, hogy a semlegesítő berendezés működését bármikor ellenőrizni lehessen. 3.3 Üzembe helyezés előtti teendők FIGYELMEZTETÉS: Életveszély füstgázkilépés miatt! Ha a semlegesítő berendezés nincs feltöltve, akkor füstgáz léphet ki a kazán szifonjából. B Az elektromos berendezésen végzendő munkák előtt: a hálózati feszültség minden pólusát megszakítva áramtalanítsa a berendezést és biztosítsa a véletlenszerű visszakapcsolás ellen. B Rögzítse a dugós csatlakozót a semlegesítő berendezésre. B Csatlakoztassa a csatlakozó kábelt a szabályozókészülékre a kapcsolási rajznak megfelelően. B Szerelje fel a dugós csatlakozó fedlapját. B A füstgáz-kilépés megakadályozása céljából: az üzembe helyezés előtt öntsön kb. 10 liter vizet a füstgázgyűjtő ellenőrző nyílásába. 3.4 Üzembe helyezés végrehajtása VIGYÁZAT: Sérülésveszély a semlegesítő szerrel történő érintkezés miatt! B Vegye figyelembe a semlegesítő szer gyártójának biztonsági tudnivalóit. B A porképződés elkerülése érdekében óvatosan töltse be a semlegesítő szert. B A szer szembe kerülése esetén: vízzel azonnal öblítse ki a szemét. B Óvatosan töltse be a semlegesítő szert a granulátumkamrába (töltési mennyiség kb. 7 liter = 9 kg). 6. ábra Dugós csatlakozó felerősítése 1 Dugós csatlakozó 2 Dugós csatlakozó fedlapja 3 Csatlakozóaljzat Javasoljuk mindkét érintkezőt bekötni a biztonsági áramköri láncba. Ezáltal lekapcsolhat az égő, ha a semlegesítő berendezés túlfolyása fenyeget. 5. ábra Semlegesítő szer betöltése 1 Szivattyúkamra 2 Gyűjtőkamra 3 Semlegesítő szer a granulátum-kamrában (2010/01) 7

8 Telepítés 3.5 A működés ellenőrzése Működés ismertetése Üzem közben a gyűjtőkamrában mindig a két nyomáskapcsoló felett van a vízszint. A víznyomás nagysága működteti a nyomáskapcsolókat. Az alsó nyomáskapcsoló [5] kapcsolja be és ki a szivattyút. Csatlakoztatott biztonsági áramköri lánc esetén: A felső nyomáskapcsoló [1] megszakítja a biztonsági láncot, ha túl magas a vízszint (túlfolyás-veszély). A felső nyomáskapcsoló működésének ellenőrzése B Töltsön be még több vizet. Közben az ujjával zárja el az alsó nyomáskapcsoló mérőnyílását, hogy ne léphessen működésbe a szivattyú. B Ellenőrizze, hogy a biztonsági áramköri lánc nyit-e és az égő lekapcsol-e. B Tegye szabaddá az alsó nyomáskapcsoló mérőnyílását. B Ellenőrizze, hogy a szivattyú bekapcsol-e. B Ellenőrizze, hogy a biztonsági áramköri lánc újból záródik-e. A semlegesítő berendezés üzemkész. Hibás működés előfordulása esetén B Cserélje ki az érintett építőelemet. 7. ábra Működés ellenőrzés végrehajtása 1 Felső nyomáskapcsoló 2 Vízszint biztonsági lekapcsoláshoz (kb.) 3 A szivattyú bekapcsolási szintje (kb.) 4 A szivattyú kikapcsolási szintje (kb.) 5 Alsó nyomáskapcsoló A szivattyú és az alsó nyomáskapcsoló működésének ellenőrzése B Annyi vizet töltsön be a gyűjtőkamrába, hogy a semlegesítő berendezés szivattyúja bekapcsoljon. B Ellenőrizze, hogy a szivattyú üzeme következtében csökken-e a vízszint. B Ellenőrizze, hogy a szivattyú lekapcsol-e a felső nyomáskapcsoló szárazra kerülése előtt (a vízszintnek mindig a nyomáskapcsoló felett kell maradnia) (2010/01)

9 Ellenőrzés és karbantartás 4 Ellenőrzés és karbantartás A semlegesítő berendezést legalább évente egyszer ellenőrizni kell és el kell végezni a szükséges karbantartását. 4.1 Ellenőrzés végrehajtása B Ellenőrizze a ph-értéket. Ehhez a lefolyótömlőből vett kondenzvízzel nedvesítsen meg egy ph indikátorpálcát. B Ha a ph-érték 6,5 alatt van: végezzen karbantartást és teljes egészében cserélje ki a granulátumot. B Áramtalanítsa a fűtési rendszert. B Húzza kis a semlegesítő berendezés dugós csatlakozóját ( 9. ábra, [3]). B Mindkét tartályfedelet vegye le. B Ellenőrizze a granulátumot. Ha a granulátum elszennyeződött vagy összecsomósodott: végezzen karbantartást és teljes egészében cserélje ki a granulátumot. Ha nincs elegendő granulátum: töltsön utána granulátumot. B Tömítetlenség szempontjából ellenőrizze a szivattyúkamrát [1]. 4.2 Karbantartás végrehajtása Az igény szerinti karbantartás részét képezi a tartály tisztítása és a granulátum kicserélése is. A semlegesítő szer ökológiai szempontból ártalmatlan. A fel nem használt anyagot, valamint a maradványokat minden további nélkül beteheti a háztartási hulladék közé. B Áramtalanítsa a fűtési rendszert. B Húzza kis a semlegesítő berendezés dugós csatlakozóját [3]. B Távolítsa el az [1] és a [2] jelű tömlőket a tartályról. 9. ábra Karbantartás végrehajtása 1 Lefolyótömlő 2 Beömlőtömlő 3 Dugós csatlakozó 8. ábra Ellenőrzés végrehajtása B Vegye le a nagy tartályfedelet ( 1. ábra, [4]). B Távolítsa el a granulátumot a granulátum-kamrából. Ehhez 180 -kal átfordítható a tartály. B Tisztítsa ki a tartályt (csapvízzel mossa ki). B Ismét helyezze üzembe a semlegesítő berendezést ( 4.3. fejezet). 1 Szivattyúkamra 2 Granulátum B Zárja be a szivattyúkamrát. B Ismét rögzítse a dugós csatlakozót. B Ellenőrizze a működést ( 3.5. fejezet, 8. oldal) (2010/01) 9

10 Ellenőrzés és karbantartás 4.3 Újbóli üzembe helyezés végrehajtása VIGYÁZAT: Sérülésveszély a semlegesítő szerrel történő érintkezés miatt! B Vegye figyelembe a semlegesítő szer gyártójának biztonsági tudnivalóit. B A porképződés elkerülése érdekében óvatosan töltse be a semlegesítő szert. B A szer szembe kerülése esetén: vízzel azonnal öblítse ki a szemét. B Óvatosan töltse be a semlegesítő szert a granulátumkamrába (töltési mennyiség kb. 7 liter = 9 kg). B Szerelje fel mindkét tömlőt a tartályra. B Helyezze fel és csavarozza fel a tartályfedeleket. B Ellenőrizze a menetes csatlakozó és a többi csatlakozás tömítettségét. B Rögzítse a dugós csatlakozót (9. ábra. ábra, [3]) a semlegesítő berendezésre. B Ellenőrizze a működést ( 3.5. fejezet, 8. oldal). 10. ábra Semlegesítő szer betöltése (2010/01)

11 Üzemzavarok elhárítása 5 Üzemzavarok elhárítása Zavar Lehetséges ok Elhárítás Nem történik meg a kondenzvíz elszivattyúzása a semlegesítő berendezésből. A semlegesítő berendezésben túlfolyik a kondenzvíz anélkül, hogy a biztonsági áramköri lánc lekapcsolna. 3. tábl. Zavarok Nincs áram. Meghibásodott az alsó nyomáskapcsoló. Meghibásodott a szivattyú. Meghibásodott a felső nyomáskapcsoló. Nincs bekötve a biztonsági áramköri lánc. B Ellenőrizze az áramellátást. B Vegye le a komplett tartályfedelet. B Ellenőrizze a szivattyú, ill. a nyomáskapcsolók működését és végezze el az esetleg szükséges cserét ( 3.5. fejezet, 8. oldal). B Ismét helyezze üzembe a semlegesítő berendezést ( 4.3. fejezet). B Csatlakoztassa a biztonsági áramkört (2010/01) 11
