Szerelési kézikönyv. 2 utas szelepkészlet/3 utas szelepkészlet klímakonvektor egységekhez EKMV2C09B7 EKMV3C09B7

Átírás

1 utas szelepkészlet/ utas szelepkészlet klímakonvektor EKMVC09B7 EKMVC09B7

2 EKMVC09B7 EKMVC09B7 utas szelepkészlet/ utas szelepkészlet klímakonvektor A felszerelés előtt olvassa el figyelmesen ezt a kézikönyvet. Ne dobja el. Őrizze meg, később még szükség lehet rá. A helytelen üzembe helyezés, illetve a berendezés vagy kiegészítők helytelen csatlakoztatása áramütést, rövidzárlatot, szivárgást, tüzet vagy a berendezés egyéb károsodását okozhatja. Csak Daikin gyártmányú tartozékokat használjon, melyeket a berendezéshez terveztek, és a beszerelést bízza szakemberre. Ha bizonytalan az üzembe helyezés vagy a használat módját illetően, tanácsért és információért mindig lépjen kapcsolatba forgalmazójával. Veszély: áramütés Minden tápellátást kapcsoljon ki mielőtt a vezérlődoboz fedelét eltávolítja, bármilyen kábelt csatlakoztat, vagy megérinti valamelyik elektromos alkatrészt. Az útmutató eredeti szövege az angol nyelvű szöveg. Az egyéb nyelvű változatok az útmutató eredeti szövegének a fordításai. Ez az opcionális készlet az EKRPC készlettel és egy FWF vagy FWC klímakonvektor egységgel együtt használható. Az egységek egy vízbemenettel és egy vízkimenettel vannak ellátva a vízkör csatlakoztatásához. A vízkört egy szakembernek kell kialakítania, a vonatkozó európai és nemzeti előírásoknak megfelelően. A készlethez mellékelt tartozékok x A klímakonvektor egység csatlakoztatása a helyszíni csövekhez a utas/ utas szelep használatával A klímakonvektor üzembe helyezési eljárásának részletes információit lásd a klímakonvektor szerelési kézikönyvében. Ügyeljen arra, hogy ne deformálja az egység csöveit azzal, hogy túl nagy erőt alkalmaz a csövek csatlakoztatásakor. A deformált vezetékek a berendezés működési zavarát okozhatják. Ha levegő, valamilyen folyadék vagy szennyeződés jut a vízkörbe, az problémát okozhat. Ezért a vízkör csatlakoztatásakor mindig vegye figyelembe az alábbiakat: Csak tiszta csöveket használjon. A sorja eltávolításakor tartsa a cső végét lefelé. Zárja le a csővéget a falon való átbujtatáskor, hogy ne kerüljön bele szennyeződés. A csatlakozások szigetelésére használjon jó minőségű tömítőanyagot. A tömítőanyagnak ellenállónak kell lennie a rendszerben lévő nyomás- és hőmérsékleti viszonyokkal szemben. Ha nem sárgaréz fémcsöveket használ, akkor a galvanikus korrózió megelőzése érdekében a két anyagot egymástól el kell szigetelni. Mivel a sárgaréz egy lágy anyag, a vízkör csatlakoztatásához megfelelő szerszámokat kell használni. A nem megfelelő szerszámok használata miatt a csövek megsérülhetnek. A berendezést csak zárt vízrendszerrel lehet használni. Ha nyílt vízkörben alkalmazzák, akkor a vízcsövek túlzott korróziója lép fel. A vízkörben ne használjon horganyzott alkatrészeket. Az ilyen alkatrészek erősen korrodálódnának, mivel a berendezés belső vízkörét rézcsövek alkotják. A berendezés nem használható robbanásveszélyes környezetben. Működtető egység fogaskoszorúval utas szelep (csak az EKMVC09B7 modellhez) utas szelep (csak az EKMVC09B7 modellhez) Szigetelőszalag Szelepszigetelés 6 7 O-gyűrű ( db az EKMVC09B7 modellhez) ( db az EKMVC09B7 modellhez) 8 Vezeték (ha szelep lett ugyanazon klímakonvektor egységhez csatlakoztatva) KRPB0 doboz és EKRPC PCB-panel szükséges az FWF egységekkel való használathoz. KRPH98 doboz és EKRPC PCB-panel szükséges az FWC egységekkel való használathoz. EKMVC09B7 + EKMVC09B7 utas szelepkészlet/ utas szelepkészlet klímakonvektor PW6-0.00

3 Vízcsövek csatlakoztatása csöves modellek FWF Szerelje fel a működtető egységet a szelepházra. Távolítsa el a szelepről a kék és a vörös sapkát. Nyomja erősen a fogaskoszorút a szelepre. Szerelje fel a működtető egységet a koszorúra. Forgassa el a működtető egységet -kal az óra járásával megegyező irányba addig, amíg egy "kattanást" nem hall. A működtető egység szétkapcsolásához forgassa azt el -kal az óra járásával ellentétes irányba. Nyomja be a vörös gombot. utas szelep FWC Víz ki Víz be Légtelenítő utas szelep Módosítsa úgy a belépő oldalt (A), hogy a csatlakozópontok közötti távolság 0 mm legyen. csöves modellek FWF 6 A FWC 0 mm 6 Fűtőtekercs vízkimenet Fűtőtekercs vízbemenet Hűtőtekercs vízkimenet Hűtőtekercs vízbemenet Fűtőtekercs légtelenítő 6 Hűtőtekercs légtelenítő EKMVC09B7 + EKMVC09B7 utas szelepkészlet/ utas szelepkészlet klímakonvektor PW6-0.00

4 Szerelje fel a szelepet a vízvezetékre. Szerelje az O-gyűrűt a vízvezetékek csatlakozására. utas szelep esetén szerelje a második O-gyűrűt a második vízvezetékre. Szerelje fel a szelepet a belépő vízvezetékre utas szelep Csatlakoztassa a helyszíni csöveket. csöves egység csöves egység A helyszíni csövek oldalához szükséges menettípus Víz be Víz ki Fűtés vízbemenet Fűtés vízkimenet Hűtés vízbemenet Hűtés vízkimenet Nincs szelep felszerelve utas szelep(ek) van(nak) felszerelve utas szelep(ek) van(nak) felszerelve utas szelep használata esetén állítsa be úgy a megkerüléses nyílást, hogy az szabályozza a nyomásesést. További információt az adatkönyvben talál. Ügyeljen a jelölésre a utas szelepházon. A nyílnak a klímakonvektor egység belépő vízvezetékének belső része felé kell mutatnia. Ügyeljen arra, nehogy fejjel lefelé szerelje fel a működtető egységet. utas szelep A teljes vízkört, vagyis az összes vezetéket szigetelni kell a páralecsapódás, valamint a teljesítmény csökkenésének megelőzése érdekében (minimális vastagság: 0 mm). Ha a hőmérséklet magasabb, mint 0 C, és a relatív páratartalom meghaladja a 80%-ot, akkor a szigetelőanyagoknak legalább 0 mm vastagnak kell lenniük, hogy ne alakulhasson ki páralecsapódás a szigetelés felületén. Ügyeljen a jelölésre a utas szelepházon. A hosszú nyílnak a klímakonvektor egység belépő vízvezetékének belső része felé kell mutatnia. Amennyiben szelep lett ugyanazon klímakonvektor egységre felszerelve ( csöves modell), használja a fent leírt módszert a második szelep felszereléséhez is. EKMVC09B7 + EKMVC09B7 utas szelepkészlet/ utas szelepkészlet klímakonvektor PW6-0.00

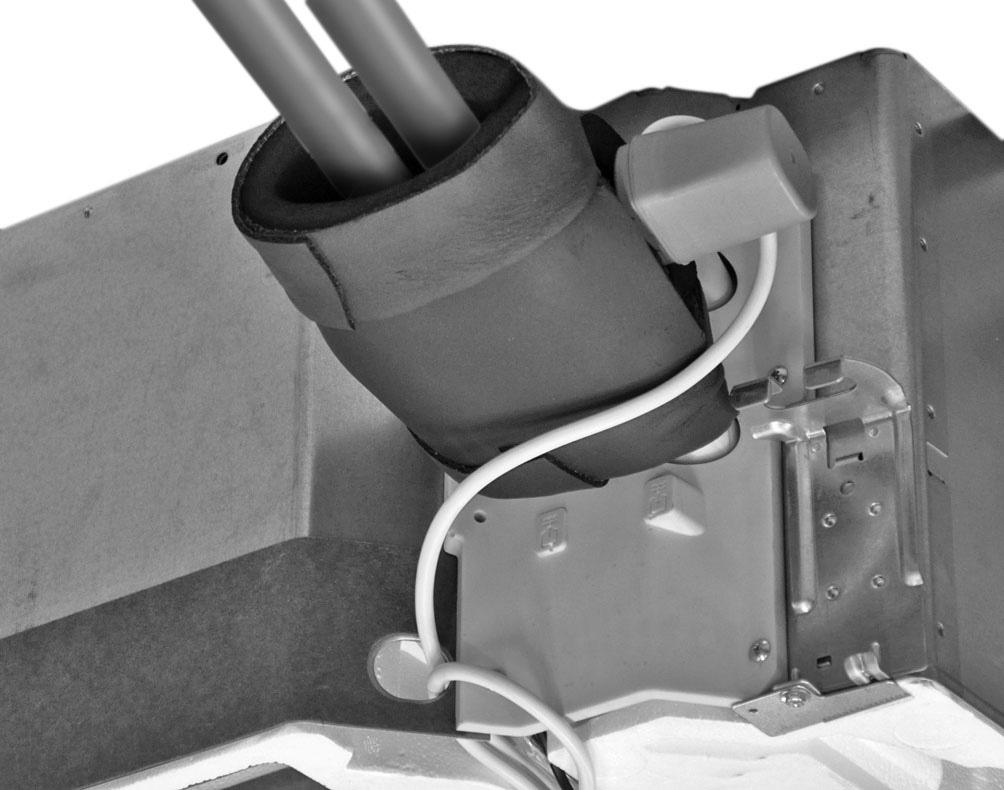

5 Zárja le a szelep és a csövek csatlakozásait. Helyezze a szelep köré a "szelepszigetelést" (), valamint az egység csöveinek és a helyszíni csövek tömítését. Zárja le a tömítést a szigetelőszalaggal (). Példa: utas szelep Y CN Y Y Y YC X X X X FU FU CN 6 A klímakonvektor egység PCB-kommunikációja Elektromos csatlakozók Az FWF-hez A KRPB0 készlethez mellékelt szerelési kézikönyv útmutatásai alapján szerelje be a KRPB0 dobozt és az EKRPC PCBpanelt. Az EKRPC PCB-panel huzalozása: lásd alább. Az FWC-hez Szelepszigetelés Szigetelőszalag Az opcionális elem felszereléséhez ne fúrjon lyukat a burkolatba. Csak a Daikin által biztosított alkatrészeket használjon az opcionális elem felszereléséhez. Tápkábel (a klímakonvektor egységhez) Biztosíték A 0 V YC-Y: az első szelep csatlakozása X-Y: vezeték, amely lehetővé teszi a második szelep használatát (a szelepkészlet mellékelt része) 6 X-Y: a második szelep csatlakozása Ne kötegeljen össze alacsony- és magasfeszültségű vezetékeket. A mellékelt kapcsokkal kötegelje az összes kábelt, hogy elkerülje az érintkezést a klímakonvektor PCB-panellel és az éles peremekkel. Tápfeszültség PCB FWF A KRPH98 készlethez mellékelt szerelési kézikönyv útmutatásai alapján szerelje be a KRPH98 dobozt és az EKRPC PCBpanelt. CN Az EKRPC PCB-panel huzalozása: lásd alább. Az EKRPC csak a szelepek csatlakoztatásához használható. Az EKRPC szerelési kézikönyvében említett funkciók nem használhatók. Az EKRPC huzalozása X X X X FU FU CN az EKRPC készlet mellékelt része FWC L N Kommunikációs kábel CN XA XA XA FWFhez és FWC-hez X7A X X X X FU FU CN XA X0A az EKRPC készlet mellékelt része EKMVC09B7 + EKMVC09B7 utas szelepkészlet/ utas szelepkészlet klímakonvektor PW6-0.00

6 Huzalozási módszer FWF Ha szelep van használatban: Csupaszítsa le a második működtető egység szelepmotorjának vezetékét további 0 mm hosszúságúra. 0 mm Csatlakoztassa az X-et és az Y-et a készlethez mellékelt vezetékkel (lásd: "A készlethez mellékelt tartozékok", 8. tétel). FWC Kommunikációs kábel Tápkábel Az első szelep kábele A második szelep kábele Kábelrögzítő X-Y vezeték X-Y: a második szelep csatlakozása A klímakonvektor egységek további szerelése: további információk a klímakonvektor egység szerelési kézikönyvében találhatók. Soha ne nyomja össze a kötegelt vezetékeket, és ellenőrizze, hogy a kábelek nem érintkeznek-e éles peremekkel. Vágja le a kábelrögzítők felesleges részét. EKMVC09B7 + EKMVC09B7 utas szelepkészlet/ utas szelepkészlet klímakonvektor PW6-0.00

7 NOTES

8 Copyright 00 Daikin PW6-0.00
