SP16V2 Háti permetező Használati útmutató

Átírás

1

2 SP16V2 Háti permetező Használati útmutató Köszönjük, hogy megvásárolta ezt a terméket. Ebben a dokumentumban hasznos információkat talál a termék rendeltetésszerű és helyes használatával kapcsolatban, ezért kérjük, olvassa el figyelmesen! Figyelem! A termék rendelkezik az FVM Mezőgazdasági Gépesítési Intézet hivatalos engedélyével. Engedély száma: Biztonság mindenek előtt! Kérjük feltétlenül olvassa el a mellékelt Biztonsági Utasításokat is! Azok be nem tartása áramütést, tüzet, vagy személyi sérülést okozhat. Rendeltetésszerű használat Ez a hordozható háti permetezőgép egy rugalmas és nagyon hatékony eszköze a növényvédelemnek. Alkalmas a növények betegségeinek megelőzésére valamint a kártevőirtás elvégzésére. A készülékkel kiszórható bármilyen folyékony permetszer. Figyelmeztetések Ügyeljen a kezeire! Viseljen védőkesztyűt! A megmaradt permetszert ne öntse a földre! Viseljen védőszemüveget! Nyílt láng közelébe ne kerüljön a készülék! Viseljen teljes arcmaszkot! 2

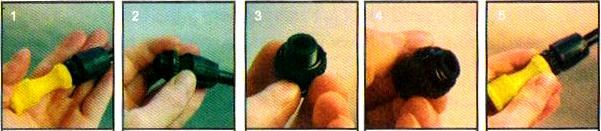

3 A készülék összeszerelése Műanyag szíjbefűző 1. Vezesse a szíjat fentről lefelé a szíjhurkon keresztül. 2. A lapos oldala felől vezesse a szíjat keresztül a szíjbefűzőn, majd vezesse vissza, hogy a szíj két fele párhuzamosan fusson egymással. 3. Vezesse vissza a szíjat alulról felfelé keresztül a szíjhurkon. 4. Húzza fel a szíj minkét felét. 5. Illessze a szíjbefűzőt a szíjhurokhoz. 6. Nyomja a szíjbefűzőt a szíjhurokba, míg a helyére nem kerül. Műanyag kampó 1. Vezesse a szíjat fentről lefelé a műanyag kampón keresztül. 2. A lapos oldala felől vezesse a szíjat keresztül a szíjbefűzőn, majd vezesse vissza, hogy a szíj két fele párhuzamosan fusson egymással. 3. Vezesse vissza a szíjat alulról felfelé keresztül a műanyag kampón. 4. Húzza fel a szíj minkét felét. 5. Nyomja a szíjbefűzőt a műanyag kampóba, míg a helyére nem kerül. 6. Akassza a kampót a permetező aljára. Nyomórúd felszerelése 1. Helyezze a nyomókar tartót a dugattyú tetejére. 2. Tolja a csatlakozó rúd hosszú végét keresztül a nyomókar tartón és a dugattyú tetején található lyukakon. 3. Illessze be az sasszeget. 4. Csatolja a szivattyúkar tartót a szivattyúkarhoz. 5. A csatlakozó rúd másik végét tegye bele a szivattyúkar lyukába. 6. Helyezze fel az alátétet és a sasszeget. 3

4 Szivattyúkar 1. Illessze a szivattyúkart a tartály alján lévő lyukba. 2. Fordítsa lefelé, míg meg nem találja a szivattyúkar tartó lyukat. 3. Tolja a szivattyúkar tartó gyűrűt a szivattyúkarra úgy, hogy a horony a lyukba kerüljön. Permetezőcső 1. Csavarja a cső egyik végét a dugattyú tetejére. 2. A cső másik végét csavarja a szelep alsó felére. 3. A permetezőrudat csavarja a szelep felső felére. A megfelelő fúvókát rögzítse a permetezőrúd végére. Alkatrészek Fém alátét Szivattyúkar tartó gyűrű Dugattyú gyűrű 18 mm-es gumi tömítés (2 db) Üveg golyó (2 db) 14 mm-es gumi tömítés (2 db) Sasszeg Alkatrészcsere A fenti alkatrészek cseréjét Ön is el tudja végezni az alábbi leírás alapján. 14 mm-es gumi tömítés Csavarja le a permetezőrudat a szelepről. Csavarja le a fúvókát a permetezőrúdról. Keresse meg a narancssárga csavar részt és húzza hátra. Távolítsa el a tömítést. 4

5 Tolja vissza a csavart és csatlakoztassa a permetezőrudat a szelephez és a fúvókát a permetezőrúdhoz. 18 mm-es gumi tömítés Csavarja le a fúvókát a permetezőrúdról. Csavarja le az adaptert a permetezőrúdról. Keresse meg a tömítést. Távolítsa el és tegyen fel új tömítést. Csatlakoztassa az adaptert permetezőrúdhoz és a fúvókát az adapterhez. Dugattyú gyűrű Vegye ki a dugattyút a tartályból. Csavarja ki a dugattyú gyűrű tartó csavart. Távolítsa el a dugattyú gyűrűt. Helyezze fel az új dugattyú gyűrűt. Csavarja vissza a dugattyú gyűrű tartó csavart, majd tegye vissza a dugattyút a tartályba. Üveggolyó a hengerben Vegye ki a hengert a tartályból. Csavarja le a henger alját. Csavarja le az üveggolyó házat. Cserélje ki az üveggolyót. Csavarja vissza a henger alját és tegye vissza a hengert a tartályba. 5

6 A készülék használata Ellenőrizze, hogy a permetező tartálya üres, állítsa be a vállszíjat és győződjön meg róla, hogy kényelmesen be van állítva, mielőtt feltölti a tartályt folyadékkal. A betöltőnyílás kupakjának eltávolításakor győződjön meg róla, hogy a szűrő a helyén maradjon. Töltse fel a tartályt a kívánt szintre, NE töltse tovább a maximális engedélyezett szintnél. Ha feltöltötte, csavarja vissza a kupakot, légmentes záródást létrehozva. Így érhető el a maximális nyomás. Vegye a hátára a permetezőt és vegye ki a permetezőrudat a tartójából. Tartsa a jobb kezében. Ezután oldja ki a kart a tartóhurokból való kiakasztásával. 6-8-szor nyomja le a kart, hogy megfelelő nyomás legyen a tartályban. Ha a nyomás előállt, a permetezést el lehet kezdeni. A szelepet kinyitva a permeteződúron a permetezés megkezdődik. Vagy folyamatosan nyomva tartva vagy a szelep karjának rögzítésével, a rögzítőcsat felhajtásával, végezheti a permetezést. A kívánt permetnek megfelelően a permetező használható 1, 2 vagy 4 fejes fúvókával. A nyomás fenntartását másodpercenként 2-3 nyomással tudja fenntartani. Karbantartás A nyomást engedje ki a tartályból a szelep folyamatos nyomva tartásával, míg a permetezés vagy a levegő kifújása megáll. Öntse ki a tartályban lévő vizet és mossa ki a tartályt. Ezáltal tiszta lesz a következő használatkor. A dugattyú külsejét rendszeresen olajozza meg, így biztosíthatja, hogy simán mozogjon és ne eresszen. Napfénytől védett helyen tárolja. Alkatrészek megrendelésére lehetősége van postai utánvéttel honlapunkon keresztül: Ott a következő adatok megadására lesz mindenképp szüksége: A készülék típusa A készülék sorozatszáma (S/N szám, közvetlenül a terméken található) Alkatrész megnevezése, leírása (amennyiben rendelkezésre áll robbantott ábra, az alkatrész ott található száma) Importálja / Forgalmazza: Novotrading Kft., 1033 Budapest, Szentendrei út
