1 HASZNÁLATI ÚTMUTATÓ Fitness szobakerékpár Hiton Racer K2 BIZTONSÁGI UTASÍTÁSOK 2 ROBBANTOTT ÁBRA 3 ALKATRÉSZ LISTA 4 ÖSSZESZERELÉSI UTASÍTÁSOK 6

2 BIZTONSÁGI UTASÍTÁSOK :: Olvassa el az utasításokat a kerékpár összeszerelése és használata előtt. 1. Szerelje össze a terméket a kézikönyvben leírtak szerint. 2 A kerékpár használata előtt ellenőrizze az összes csavar és anya megfelelő szorítását. 3 Szerelje össze a kerékpárt egyenes, nedvességtől védett helyen. 4 Tartsa a 2 méteres szabad helyet a kerékpár körül, amikor elkezdi az edzést. 5 Ne használjon agresszív tisztítószereket tisztítás közben, és törölje le a verejtéket a termékről az edzés befejezése után. 6 Az intenzív vagy nem megfelelő edzés veszélyeztetheti az egészségét. Minden edzési program megkezdése előtt forduljon orvosához. A kerékpár nem alkalmas terápiás célokra. 7 Csak akkor használja a kerékpárt, ha megfelelően működik. 8 Tilos a kerékpár használata egyidejűleg több felhasználó által. 9 A termék használata közben viseljen sportruházatot és sportcipőt. 10 Ha olyan tünetei vannak, mint szédülés, hányinger, légzési nehézség vagy mellkasi fájdalom, azonnal állítsa le az edzést, és forduljon orvosához. 11 A gyerekek és a fogyatékkal élők a kerékpárt csak egy felelős személy felügyelete mellett használhatják. 12 A pedálellenállás állítható az ellenállókerékkel. 13 A felhasználó maximális súlya nem haladhatja meg a 120 kg-ot. Azok az emberek, akiknek az értéke meghaladja ezt az értéket, nem használhatják a kerékpárt. 2

3 ROBBANTOTT ÁBRA

4 Alkatrész lista Sz. Elnevezés Mennyiség 1 Főváz 1 2 Hátsó stabilizátor 1 3 Bal markolat 1 4 Jobb markolat 1 5 Nyereg állvány 1 6 Bal összekötő cső 1 7 Jobb összekötő cső 1 8 Első stabilizátor 1 9 Szíj 1 10 Lendkerék 1 11 Anya M Rugó 1 14 Neoprén markolat 2 16 Csavar M Rögzítő anya M Fedők Φ Csavar 2 20 Alátét 2 21 Anya 2 22 Cső φ Anya kupak 2 24 Dugó 2 25 Alátét 2 26 Tengely 1 27 Vízes kulacs 1 28 Számítógép 1 29 Kulacs állvány 1 30 Csavar M Számítógép állvány 1 32 Cső 1 33 Ellenállás szabályzó gomb 1 34 Persely 1 35 Háromszögű gomb 1 36 Bal pedal 1 37 Alátét 2 38 Csapágy 2 39 Védő váz 1 4

5 40 Anya 1 41 Alátét 1 42 Hüvely I 1 43 Golyóscsapágyak 2 44 Csapágy alkatrész 2 45 Hüvely II 1 46 Alátét I 1 47 Hátsó stabilizátor sapkák 2 48 Dekoratív burkolat 1 49 Pedál tengely 1 50 Lánc 1 51 Lánc burkolat 1 52 Rögzítő anya (bal) 1 53 Rögzítő anya (jobb) 1 54 Jobb pedal 1 55 Kábel támasz 5 56 Csavar 4 57 Alátét 4 58 Nyereg 1 59 Csavar ST Műanyag tok 1 Alátét 5 62 Alátét 2 63 Persely 2 64 Anya M Persely 2 66 Érzékelő 1 67 Tengely 1 5

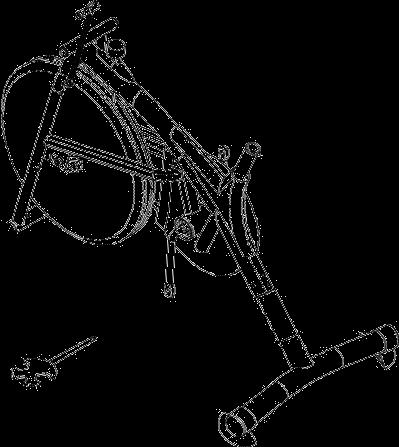

6 57 ÖSSZESZERELÉSI UTASÍTÁSOK 1.ELŐKÉSZÍTÉS: A. Az összeszerelés előtt győződjön meg arról, hogy elegendő hely van a termék körül. B. Az összeszereléshez használja a dobozban található szerszámokat. C. Az összeszerelés megkezdése előtt ellenőrizze, hogy az összes szükséges alkatrész a dobozban van-e. 2.UTASÍTÁSOK: 1LÉPÉS Rögzítse a hátsó stabilizátort (2) a főkerethez (1) csavarral és alátéttel (57)

7 2 LÉPÉS Csatlakoztassa az elülső stabilizátort (26) a főkerethez (1), és csavarokkal (19) alátétekkel (20) és anyákkal (21) rögzítse LÉPÉS Rögzítse a hosszú tengelyt (26) a főkerethez (28). Szerelje fel a vizes palacktartót (29) a főkerettel a csavarral (30). 4 LÉPÉS Rögzítse a fogantyút a hosszú tengelyhez és rögzítse az alátét (25) csavarjával (). Helyezze az anya kupakját (23) az anyára (). Ehhez a lépéshez használja az S13 kulcsot. 7

8 LÉPÉS Rögzítse a jobb és bal csatlakozótömlőt a 2 fogantyúhoz rögzítő anyákkal (), csavarokkal(16) és alátétekkel () Ehhez a lépéshez használja az S13 és a hatlapos kulcsot. 6 LÉPÉS Csatlakoztassa a pedálrudat (36) és a jobb pedált (54) a tengelyre anyákkal (52 és 53), alátétekkel (62), henger (38), nagy alátéttel(37) és perselyjel (63) Használja az S kulcsot. 7 LÉPÉS Szerelje be a csavart (58) a tartóba (5) és húzza meg a rögzítőanyával (). A háromszög segítségével állítsa be az ülés magasságát. Használja a kereszt kulcsot ehhez a lépéshez.

9 LÉPÉS Helyezze be a vizes palackot (27) a tartóba (29). Csatlakoztassa a számítógép kábelét és helyezze azt a fő keretre. L.A
