HASZNÁLATI UTASÍTÁS. SM208 Mágnesfékes szobakerékpár Hiton Spider VB5

Átírás

1 HASZNÁLATI UTASÍTÁS SM208 Mágnesfékes szobakerékpár Hiton Spider VB5

2 FIGYELEM: Mielött elkezdene bármilyen edzési programot, kérje ki a kezelőorvosa véleményét. A konzol mérései nem 100%-an pontosak, és nem ajánlott gyógyászati célokra használni. FONTOS : Kérjük tartsa meg ezt a Használati útmutatót a későbbi tájékozódás érdekében. FIGYELEM: A felhasználó maximális súlya nem haladhatja meg a 120 KG-ot. FONTOS BIZTONSÁGI UTASÍTÁSOK Ne szerelje és ne használja a biciklit mielött elolvasná az utasításokat. Vegye figyelembe a következő ajánlásokat: 1. Használat elött olvasson el minden itt felsorólt utasítást. 2. A bicikli csakis rendeltetésszerűen használható. 3. Használat előtt bizonyosodjon meg róla, hogy az egyes részek, csavarok és alátétek helyesen rögzítettek, szörítsa meg őket szükség esetén. 4. Ne nyúljon a mozgó alkatrészekhez. 5. Használat közben gyermekektől és háziállatoktól távol tartandó. A gépezetet kizárólag csak felnőttek használhatják. 6. Edzés elött, mindíg végezzen egy pár bemelegítő mozgást. 7. Rendszeresen ellenőrizze a kopás jeleket a biciklin. 8. A kerékpárt egyszerre csak egy személy használhatja. 9. Ha fájdalmat, szabálytalan pulzust, légzési nehézséget, szédülést vagy hányingert tapasztalna, azonnal hagyja abba az edzést és keresse fel a kezelő orvosát. 10. Használatkor helyezze a biciklit egy lapos és tiszta felületre. Ne használja víz közelében vagy nyílt területen. 11. Használjon megfelelő sport ruházatot a bicikli használata során. Mellőzze a túl tág ruházatot mely beakadhat a biciklibe vagy gátolhatja a mozgását. 12. Távolítson el minden éles tárgyat a kerékpár közeléből Sérült személyek csakis felügyelet alatt használhatják. 14. Ha működési rendellenességet tapaszta, ne használja a terméket. 15. Javítások esetén, csakis eredeti alkatrészeket használjon. 16. A kerékpár az erre ajánlott szereket használja. 17. Védje a környezetet. Dobja a csomagoló anyagokat csakis az erre kialakított helyre. 18. A nyereg nem emelhető a max jel fölé. 19. Ez NEM egy terápiás termék. FIGYELEM: Mielött elkezdene bármilyen edzési programot, kérje ki a kezelőorvosa véleményét. Ez nagyon fontos, főleg ha elözőleg tapasztalt már rendellenességeket. A termék minősége rendszeres ellenörzéssel hosszabbítható. Azonnal cseréljen minden kopott alkatrészt. Ne használja a terméket amig ez meg nem történik. 2

3 LISTA COMPONENTE SZ. ELNEVEZÉS DRB. ÁBRA 1/13/14 Főváz/váz/csavar /24/38 /ívelt alátét 1 2/50/53 Kormány/Habszivacs/pulzus érzékelők 1 69 Első váz 1 70 Hátsó váz 1 25/63/61 Vízszintes cső/függőleges cső/ 1 Anya 3/47/71 Első álvány/érzékelő huzal /kerék 1 10 Számítógép 1 27/38/42 Nyereg/alátét/dió 1 52/48/ Fedő/Csavar (st4.2*20x2buc. 15/51 /st2.9*9.5x2buc.) 1sets 43 T markolat 1 4/29/51 Hátsó stabilizátor/ Állítható fedő 1 6/28 Első stabilizátor/ kerekek 1 58 Persely 1 8 Beállító kerék 1 3

4 LISTA PIESE SZ. ELNEVEZÉS DRB. ÁBRA 34 M8 dió 4 36 Ívelt alátét φ8mm 4 35 Csavar M8X /21 Pedálok 1set 65 Imbusz kulcs 1 66 Villás kulcs 1 4

5 INSTR ÖSSZESZERELÉSI UTASÍTÁSOK Helyezze az összes alkatrész a padlóra. Az utasítások segítségével kb. 20 perc alatt kész lesz.. 1 LÉPÉS Stabilizátorok felszerelése Helyezze az hátső stabilizálót (4) és a 2 fedelet (29) a fővázon (1)található álványra(36), (24) csavarral és (35) csavarral. Helyezze az első stabilizátort (6) és a 2 fedelet (28) a fővázon (1)található álványra és rögzítse 2 ívelt alátéttel (36), 2 csavarral (35) és 2 anyával (34). 1 LÉPÉS 2 KORMÁNY TARTÓ SZERELÉSE Szerelje ki a 4 elő-szerelt csavart (24) és a 4 ívelt alátétet (38) a fővázróll (1) Csatlakoztassa az érzékelő középső huzalát (47) a fővázról és az érzékelő alsó huzalát. (7).Csatlakoztassa az ellenállás huzalt (71)az ellenállás huzal alsó felével (37). (A1-A4 ábra). Illessze az első álványt (3) és a dísz fedelet (69) a főváz alsó felébe (1) és rögzítse 4 csavar (24) és 4 ívelt alátét (38) segítségével. Ne húzza meg teljesen a csavarokat (24) az elekén. Csak miután teljesen össze van szerelve húzza meg a csavarokat. Helyezze a dísz fedelet (52) a kormány álvány felső felébe (3) csavarral rögzítse ( 51) Helyezze a kormányt (2) és a dísz fedőt (48) a kormány tartóra (3) majd rögzítse (58) ezután helyezze fel a t markolatot(43) Csatlakoztassa a dekorativ fedőket (52)(48) a kormány álványhoz csavarok segítségével(15), (51). Vegye ki az előre beszerelt csavart (57) a számítógépről (10). Csatlakoztassa az érzékelő középső huzalát (47) a számítógép jack csatlakozójához (10). Illessze kormányhoz szerelt pulzus érzékelő huzalt a számítógép hátsó részéhez. (10). Rögzítse a számítógépet (10) ) a kormány álványhoz (3) 2 csavarral(57).

6 2 LÉPÉS 3 LÉPÉS 5

7 3 LÉPÉS Vegye ki az előre szerelt anyákat (42) és alátéteket (38) az ülés hátsó részéről(27). Rögzítse az ülést (27) a függőleges álványhoz és rögzítse anyákkal (42) és alátétekkel (38). Csatlakozrassa a vízszintes álványt (25) és a függőleges csövet a fővázhoz (1) és rögzítse a kivánt helyzetbe a kerék segítségével.(8) FIGYELEM: Az ülés magassága közben, a vízszintes álvány nem haladhatja meg a MAX jelzést. Csatlakoztassa a pedálokat (20&21L) a tengelyhez. Az R jelzésű pedál a jobb pedál, az L jelzésű a bal pedál. FIGYELEM: A jobb pedált az óramutató járásával megegyező irányba csavarjuk, a bal pedált fordítva. Csatlakoztassa a pántokat is. (20R&21L). 4 LÉPÉS 5 LÉPÉS 6 LÉPÉS 6 6

8 ROBBANTOTT ÁBRA 7

9 ALKATRÉSZLISTA Sz ELNEVEZÉS DRB SZ ELNEVEZÉS DRB 1 Főváz 1 37 Alsó ellenállási huzal 1 2 Kormány 1 38 Lapos alátét 7 3 Fúváz 1 39 Rugó 1 4 Hátsó stabilizátor 1 40 Váz csavar 5 5 Lendkerék 1 41 Váz csavar 4 6 Eéső stabilizátor 1 42 Anya M8 5 7 Érzékelő alsó huzal 1 43 Markolat 1 8 Beállító kerék 1 44 Kerék tartó 1 9 Szíj 1 45 Kerék 1 10 Számítógép 1 46 Csavar st 4.2x Anya 2 47 Középső érzékelő huzal 1 12 Cső 1 48 Dekorativ fedő 1 13 Bal váz 1 49 Fedelek 2 14 Jobb váz 1 50 Makolat habszivacs 2 15 Csavar st2.9x Csavar st4.2x Dekorativ fedő 2 52 Dekorativ fedő 1 17 Dió M10X Pulzus érzékelő huzal 2 18 Fedő 2 54 Huzal 1 19 Tengely 1 55 Bal pedál-tengely 1 20 Jobb pedál 1 56 Jobb pedál-tengely 1 21 Bal pedál 1 57 Csavar M5x Gyűrű 2 58 Persely 1 23 Csapágy 60003Z 2 59 Csavar M8x Csavar M8x Csiga 1 25 Ülés tartó oszlop 1 61 Knob 1 26 Érzékelő huzal 1 62 Lapos alátét M ülés 1 63 Függőleges álvány cső 1 28 Első állítható fedő 2 64 Fedelek 2 29 Hátsó állítható fedő 2 65 Kulcs 1 1

10 Kulcs 2 1 u álvány 31 Csavar M6x Csavar M6x Anya M Anya M6 4

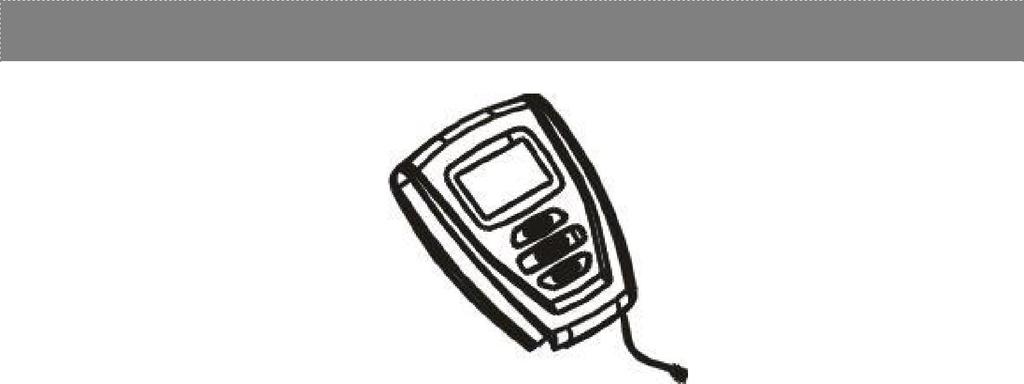

11 8 33 Rugalmas alátét 2 69 Dekorativ fedő-első 1 34 Anya M Dekorativ fedő-hátsó 1 35 Csavar M8x Elenállást beállító kerék 1 36 Ívelt alátét 6 SZÁMÍTÓGÉP FUNKCIÓK: IDŐ (TMR) 00:00-99:00 SEBESSÉG (SPD) KM/H TÁVOLSÁG (DST) KM GOMBOK: MODE: Nyomja a gombot a kivánt funkció kiválasztásához PAUSE: Edzés szünet SET: ODOMŐTER(IF HAVE) KM sau ML PULZUS*(OPTIONAL) BPM KALÓRIÁK(CAL) KCAL Segítségével ki lehet választani az IDŐT, TÁVOLSÁGOT, SEBESSÉGET, PULZUST A SPEED és ODO funkciók nem kiválaszthatóak. RESET: Az összes adatot törli ha 3 másodpercet nyomja. MŰVELETEK: 1.AUTO ON/OFF A konzol beindul bármelyik gomb megnyomásával. A konzol kialszik ha nem kap jelzést a sebesség jelzőtől vagy ha 4 percig egy gomb sincs megnyomva. 2.RESET: Az összes adat törölhető ha kiveszi az elemeket vagy ha 3 másodpercig nyomva tartja a RESET gombot. 3.ELŐREÁLLÍTHATÓ IDŐ, TÁVOLSÁG, ODOMÉTER PULZUS ÉS KALÓRIÁK: Nyomja a MODE gombot míg megjelenik a kivánt funkció. Válassza ki a kivánt értéket a SET gomb nyomásával. Ahogy a sebesség érzékelő mozgást érez, megindul a visszaszámlálás. 4 másodperces hangjelzés jelzi az edzés végét. Bármely gomb nyomásával megállítható. Ha nem választ ki újjabb edzést, a számláló növekedni kezd. 4.FUNKCIÓK: TIME:Ha időt szeretne mérni, nyomja a gombot míg a nyíl a Time -ra mutat. SPEED: Ha sebességet szeretne mérni, nyomja a gombot míg a nyíl a Speed -re mutat. (vagy SP(SPD). DISTANCE:Ha távolságot szeretne mérni, nyomja a gombot míg a nyíl a Dist -re mutat. 9

12 ODOMETER:Nyomja a gombot míg a nyíl az Odo -ra mutat a teljes távolság jelzéséhez. PULSE:Ha a pulzust szeretne mérni, nyomja a gombot míg a nyíl a Pulse -ra mutat. Mielőtt a gombot nyomná, helyezze mindkét kezét a pulzus-érzékelőre 30 másodpercig. A mérés a kijelzőn marad 4-5 másodpercig. secunde pentru un rezultat cat mai precis. CALORIES:Ha kalóriákat szeretne mérni, nyomja a gombot míg a nyíl a CAL-ra mutat. SCAN: Nyomja a gombot amíg a nyíl Scan -t mutat, a kijelző felváltva mutatja az 5 funkciót: ELEMEK IDŐ-SEBESSÉG-TÁVOLSÁG- -KALÓRIÁK- ODOMÉTER (OPCIONÁLIS)- PULZUS (OPCIONÁLIS) (VAGY) IDŐ-SEBESSÉG-TÁVOLSÁG-ODOMÉTER (OPCIONÁLIS) PULZUS (OPCIONÁLIS) -KALÓRIÁK A számítógép működéséhez 2 elem szükséges. Amennyiben a kijelző nem megfelelően működik, vegye ki és helyezze vissza az elemeket. 10
