YT-5020 Edzökerékpár. Használati utasítások. Cikk szám: 1316

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "YT-5020 Edzökerékpár. Használati utasítások. Cikk szám: 1316"

Dániel Kis
8 évvel ezelőtt
Látták:

1 YT-5020 Edzökerékpár Használati utasítások Cikk szám: 1316 TARTALOMJEGYZÉK Fontos óvintézkedések Bemelegítö- és Lazító gyakorlatok Felületi rajz Alakatrész jegyzék Összeszerelési utasítások Számláló kezelési utasításai

és Lazító gyakorlatok Felületi rajz Alakatrész jegyzék

2 FONTOS ÓVINTÉZKEDÉSEK 1. Az edzögépet csak a leírtak szerint használja! 2. Mielött az edzést megkezdené az edzögépen, kérje ki szakorvosa tanácsát! 3. Ezt az edzögépet felnötteknek tervezték. Ezért gyermekek szigorúan csak szülöi vagy más felnött felügyelet mellett edzzhetnek. 4. Egyszerre csak egy ember tudja a készüléket igénybe venni. 5. Azonnal fejezze be az edzést, amennyiben a következö jelek valamelyikét észlali: szédülés, fájdalom, rendszertelen pulzus, vagy más okból nem érzi jól magát. Fontos, hogy a további edzésröl konzultáljon orvosával. 6. Tartsa az edzögépet szobai körülmények között, távol a nedvességtöl, portól! Helyezze azt sima felületre, ne csúszós felülletre. Helyezzen alá szönyeget! Ügyeljen arra, hogy 0,5m szabad terület legyen az edzögép körül. 7. A készülék az EN 957 szabványnak alapján a tesztnek megfelelt. Maximális terhelhetösége: 110kg. 8. Edzéshez viseljen sportruházatoto; ne viseljen laza, lógós öltözetet, amit becsíphet a szerkezet. Lábai védelmében mindig visseljen sportcipöt. Kezeit ne dugja mozgó vagy forgó részek közelébe eszés közben. 9. Rendszeresen ellenörizze az edzögép állapotát, a meglazult elemeket húzza meg, a hibásokat azonnal cserélje ki. 10. A pedálok folyamatosan tovább forognak mindaddig, amíg a lendkerék meg nem áll. A pedálok sebességének a csökkentését mindig ellenörzött módon, körültekintöen tegye. VIGYÁZAT: A súlyos balesetek elkerülése érdekében olvassa el ezen biztonsági óvintézkedéseket és az edzögépre vonatkozó utasításokat mielött használatba venné azt. BEMELEGÍTÖ ÉS LAZÍTÓ GYAKORLATOK 15 másodperc 20 mp 20 mp 25 mp 20 mp 20 mp

Azonnal fejezze be az edzést, amennyiben a következö jelek valamelyikét észlali: szédülés, fájdalom, rendszertelen pulzus, vagy más okból nem érzi jól magát.

3 30 mp 25 mp 30 mp 20 mp 5mp x 3 20 mp 20 mp 5 15 mp FELÜLETI RAJZ

4 ALKATRÉSZJEGYZÉK SZ MEGNEVEZÉS DB 1 Anya M8 4 2 Egyenes alátét 8x 16x Hátsó stabilizátor szerelése 1 4 Csavar M8x Hátsó stabilizátor végzödés FEKETE 2 6 Föváz 1 7 Elülsö stabilizátor végzödése (jobb) FEKETE 1 8 Elülsö stabilizátor végzödése (bal) FEKETE 2 9 Elsö stabilizátor szerelése 1 10 Bal pedál 9/ Jobb pedál 9/ Jobb hajtókar Bal hajtókar 1 14 Külsö láncborítás ABS 1 15 Sapka a D- csöre PP 1 16 Fékkar szerelése 1 17 Ellenállást szabályozó gomb M Negyzsögletü csö-tartó 45 vs 35 PP 1 19 Önleeresztös csavar, Önfúró csavar ST4.5x Palack tartó 1 21 Lendkerék burkolat ABS 1 22 Vizes palack 1 23 A számláló alsó kábele 1 24 Állíható kormánytartó csö 1 25 Számláló 1 26 Kormány szerelése 1 27 Belsö hatszögletü lapos kerek csavar M8x Ülés nyereg 1 29 Nyereg tartó csö 1 30 Négyszögletü csö-sapka 38vd 30 PP 1 31 Nyeregkiterjesztö-csö 1 32 Ülés rögzítö gomb M16x Keret fedö díszítö ABS 1 34 Hatszög csavarkulcs S=5MM 1 35 Harpon csavarkulcs 15# 1 36 Ujjcsavarkulcs 14 # 1

Elsö stabilizátor szerelése 1 10 Bal pedál 9/16 1 11 Jobb pedál 9/16 3 12 Jobb hajtókar + 1 13 Bal hajtókar 1 14 Külsö láncborítás ABS 1 15 Sapka a D- csöre PP 1 16 Fékkar szerelése 1 17 Ellenállást

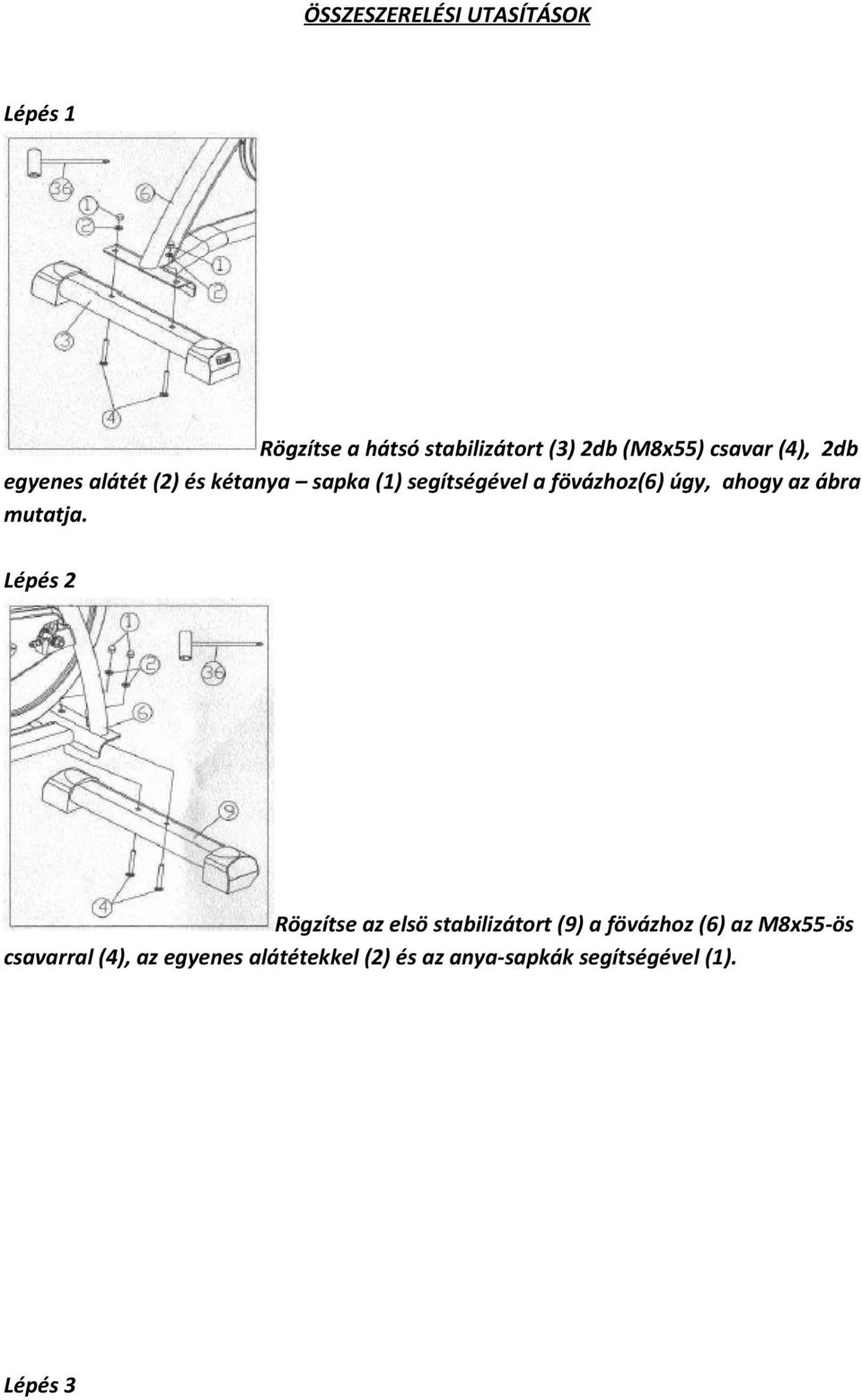

5 ÖSSZESZERELÉSI UTASÍTÁSOK Lépés 1 Rögzítse a hátsó stabilizátort (3) 2db (M8x55) csavar (4), 2db egyenes alátét (2) és kétanya sapka (1) segítségével a fövázhoz(6) úgy, ahogy az ábra mutatja. Lépés 2 Rögzítse az elsö stabilizátort (9) a fövázhoz (6) az M8x55-ös csavarral (4), az egyenes alátétekkel (2) és az anya-sapkák segítségével (1). Lépés 3

6 Illessze az ülést (28) és a nyeregkiterjesztö-csöbe (31) a rajzon láthato módon. Majd rögzítse az ülést (28) az ülés rögztitö gomb (32) segítségével. Lépés 4 Tekerje ki az ülést rögzítö gombot, majd rögzítse a nyeregkiterjesztöt (31) a fövázhoz (15) és állítsa be az önnek megfelelö magasságot. Ezután tekerje vissza a (32)-es gombot. Lépés 5

Lépés 4 Tekerje ki az ülést rögzítö gombot, majd rögzítse a nyeregkiterjesztöt (31) a

7 Rögzítse a kormányt (26) a kormánytartó rudra (24) a hatszögletü kerek csavar (27) és egyenes alátét (2) segítségével. Használja hozzá a mellékelt hatszögletü csavarkulcsot. Lépés 6 Lazítson az ülés rögzítö gomb-on (32) majd illessze a kormánytartó csövet a négyszögletü csötartóba a fövázon. Ezután rögzítse megint a 32-es gombot a kormánytartó rúdon. Kösse össze a számálót a kábellel (K), úgy ahogy az ábra mutatja. Lépés 7 Szerelje a bal pedált (10) a bal hajtókarra (13) és a jobbat (11) a jobb hajtókarra (12). Lépés 8

Lépés 6 Lazítson az ülés rögzítö gomb-on (32) majd illessze a kormánytartó csövet a négyszögletü csötartóba a fövázon.

8 A végén rögzítse a palack tartót a fövázon és helyezze bele a vizespalackot is. Elkészült az edzökerékpár. SZÁMLÁLÓ KEZELÉSI ÚTMUTATÓ SPEED (SPD) km/óra (ML/H) TIME...00:00-99:59 DISTANCE (DIST) km (ML) CALORIE (CAL) KCAL HASZNÁLATA Auto on/off A rendszer automatikusan bekapcsol, egy gomb nyomásával vagy a sensor megérintésekor. Visszaállítás A MODE gomb lenyomásával (3másodpercig) vagy elemcsere által történik. MODE

9 Scan vagy Lock választásához (ha a Scan módot nem szeretné). Nyomja meg a Mode gombot ha a mutató elkezd villogni. FUNKCIÓK 1. TIME nyomja meg a MODE gombot addig, amíg a TIME megjelenik a kijelzön, az összes tréning idejét fogjuk látni. 2. DISTANCE az edzések közötti távolságot mutatja. 3. CALORIE az elégetett kalóriák összegét jelzi Abban az esetben, ha a készüléket 4 percen keresztül nem veszi igénybe, magától kikapcsol. A legközelebbi érintésnél pedig, magától kapcsol be. 1,5 V-os elemeket használjon, és ha a kijelzö már elhalványul, akkor cserélni kell az elemeket. ELEMEK BEHELYEZÉSE 1. Nyissa ki az elemház fedelét 2. Távolítsa el a régi elemeket és helyezze be az újakat értelem szerüen 3. Ezután az összes funkció visszaállításra kerül

CALORIE az elégetett kalóriák összegét jelzi Abban az esetben, ha a készüléket 4 percen keresztül nem veszi igénybe, magától kikapcsol. A legközelebbi érintésnél pedig, magától kapcsol be.
