1 TRICIKLI HASZNÁLATI ÚTMUTATÓ HU Köszönjük, hogy megvásárolta termékünket. A használati útmutatót olvassa el és õrizze meg késõbbi áttekintésre is. Kérjük a szülõket vagy a terméket összeszerelõ felnõtt személyeket, hogy olvassák el és tartsák be az összeszerelésre és a biztonságos használatra vonatkozó útmutatásokat. A tricikli közúti közlekedésre nem alkalmas, kizárólag felnõtt személy felügyelete mellett használható biztonságos helyeken (udvar, park, kert stb.) Maximális teherbírása (gyermek testsúlya): 30kg Javasolt korhatár: 3 éves kortól

Kérjük a szülõket vagy a terméket összeszerelõ felnõtt személyeket, hogy olvassák el és tartsák be az összeszerelésre és a biztonságos

2 BIZTONSÁGI ÓVINTÉZKEDÉSEK A játékot kizárólag felnõtt személy szerelheti össze. A helytelen használat és mindennemű sajátkezű javítás következtében bekövetkező meghibásodásokra a garancia nem vonatkozik. Minden használat elõtt ellenőrizze a csavarok és csavaranyák rögzítését. A játékot a gyermekek kizárólag felnõtt személy felügyelete mellett használhatják. Ne engedje, hogy a gyermekek a játékot egyenetlen terepen, járdaszélek mentén, lépcsők mellett, lejtős terepen vagy más balesetveszélyes helyen használják. Ne engedje, hogy a játékot más gyermekek tolják. A tolókart mindig felnõtt személy irányítsa. A tricikli nem alkalmas közúti közlekedésben való használatra (közúti forgalomban)! Javasolt védõfelszerelés használata (legalább kerékpáros fejvédő sisak, amely megfelel a biztonsági előírásoknak). Gyermeke viseljen a lábára és a pedálra is megfelelően illeszkedõ lábbelit. Ne használja a triciklit mezítláb sem szandálban. Javasolt a fényvisszaverő anyagból készült ruházat használata. Bármilyen meghibásodás esetén fejezze be a termék használatát. Forduljon ügyfélszolgálatunkhoz vagy szakszervizhez. Mindennemű javítás elvégzésére kizárólag szakszerviz jogosult. A termék használata 3 évesnél fiatalabb gyerekeknek nem javasolt! A termék kicsomagolása után, távolítsa el a gyermekek közelébõl a csomagolóanyagokat, műanyag zacskókat, amelyek fulladásveszélyesek lehetnek. HU 2 KARBANTARTÁS Minden használat előtt ellenőrizze a csavarok és csavaranyák rögzítését. Ellenőrizze a műanyag alkatrészek állapotát, ha töröttek, repedtek, ne engedje, hogy gyermeke tovább használja a terméket. A triciklit száraz helyen tárolja. Védje a terméket hosszabb idejű hőhatásoktól. ELEMEK BEHELYEZÉSE ÉS CSERÉJE Az elemek behelyezését és cseréjét csak felnőtt személy végezheti. Csavarozza le az elemnyílás fedelét, helyezzen be 2db 1,5V-os AA típusú elemet. Az elemek behelyezésekor ügyeljen a pólusok megfelelő elhelyezésére. Tegye a helyére és csavarozza vissza a fedeket. Biztonsági útmutató - elemek Kizárólag azonos márkájú, kiváló minőségű alkalikus elemeket használjon. Ne használjon egyszerre új és régi, illetve több féle márkájú elemet. Soha ne töltsön újra hagyományos és alkalikus elemeket! Az elemek kifolyhatnak vagy felrobbanhatnak. Kizárólag Ni-Cd elemeket töltsön újra. Az elemeket soha ne tegye ki forróság, napfény vagy bármilyen hőforrás hatásának! Az elemeket soha ne dobja tűzbe! Az elemeket tartsa távol a gyermekektől. Ha hosszabb ideig nem használja a terméket, vegye ki belőle az elemeket. Alkalikus elemek Ha az elemekből kifolyt az elektrolit - védje szemét az elektrolittól! Ha a véletlen folytán szeme mégis kapcsolatba kerül az elektrolittal, tartsa be az alábbi utasításokat: * A sérült szemet azonnal öblítse ki vízzel és azonnal forduljon orvoshoz!

A játékot a gyermekek kizárólag felnõtt személy felügyelete mellett használhatják.

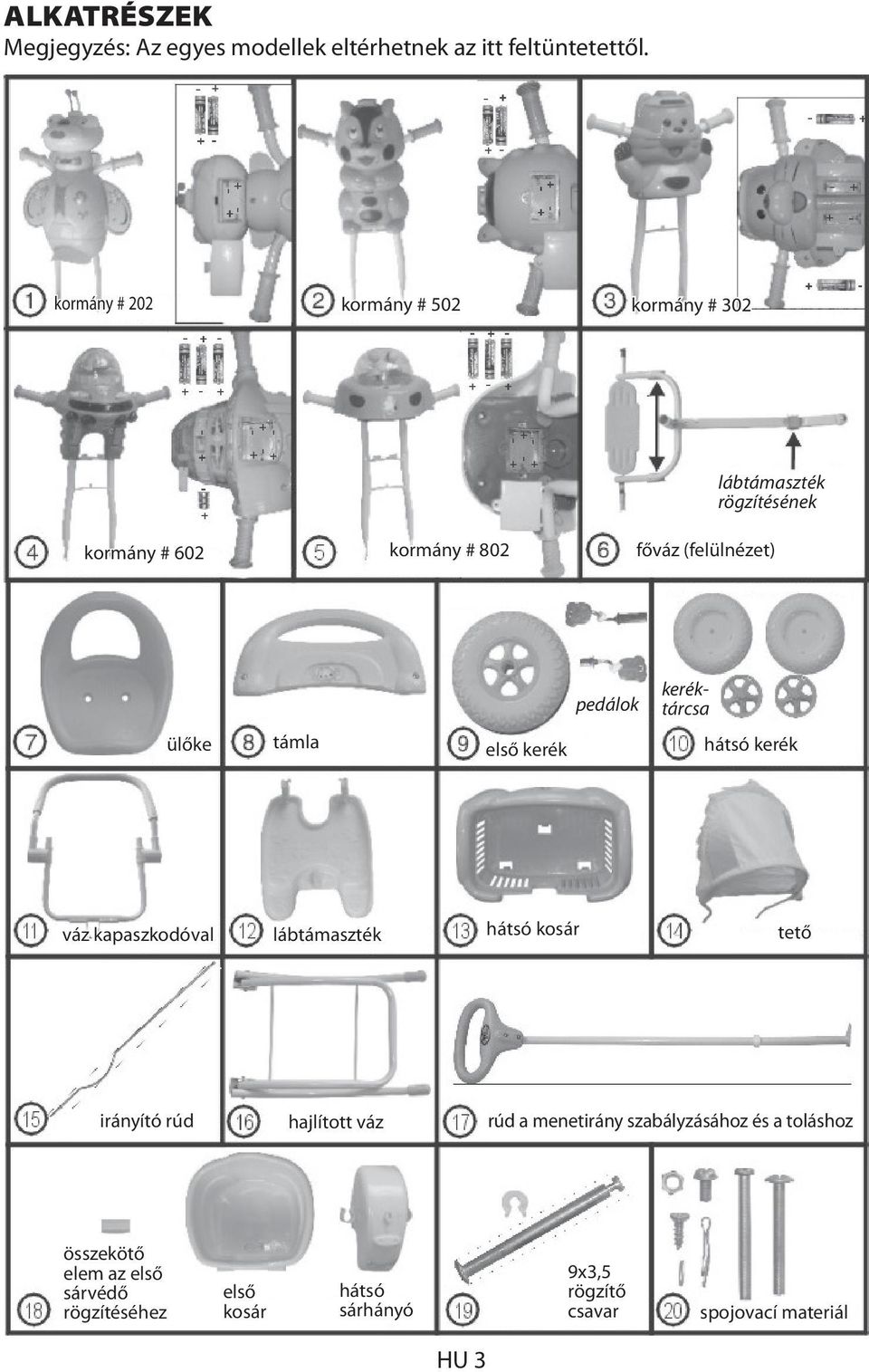

3 ALKATRÉSZEK Megjegyzés: Az egyes modellek eltérhetnek az itt feltüntetettől. kormány # 202 kormány # 502 kormány # 302 lábtámaszték rögzítésének kormány # 602 kormány # 802 főváz (felülnézet) pedálok keréktárcsa ülőke támla első kerék hátsó kerék váz kapaszkodóval lábtámaszték hátsó kosár tető irányító rúd hajlított váz rúd a menetirány szabályzásához és a toláshoz összekötő elem az első sárvédő rögzítéséhez első kosár hátsó sárhányó 9x3,5 rögzítő csavar spojovací materiál HU 3

pedálok keréktárcsa ülőke támla első kerék hátsó kerék váz kapaszkodóval lábtámaszték hátsó kosár tető irányító rúd

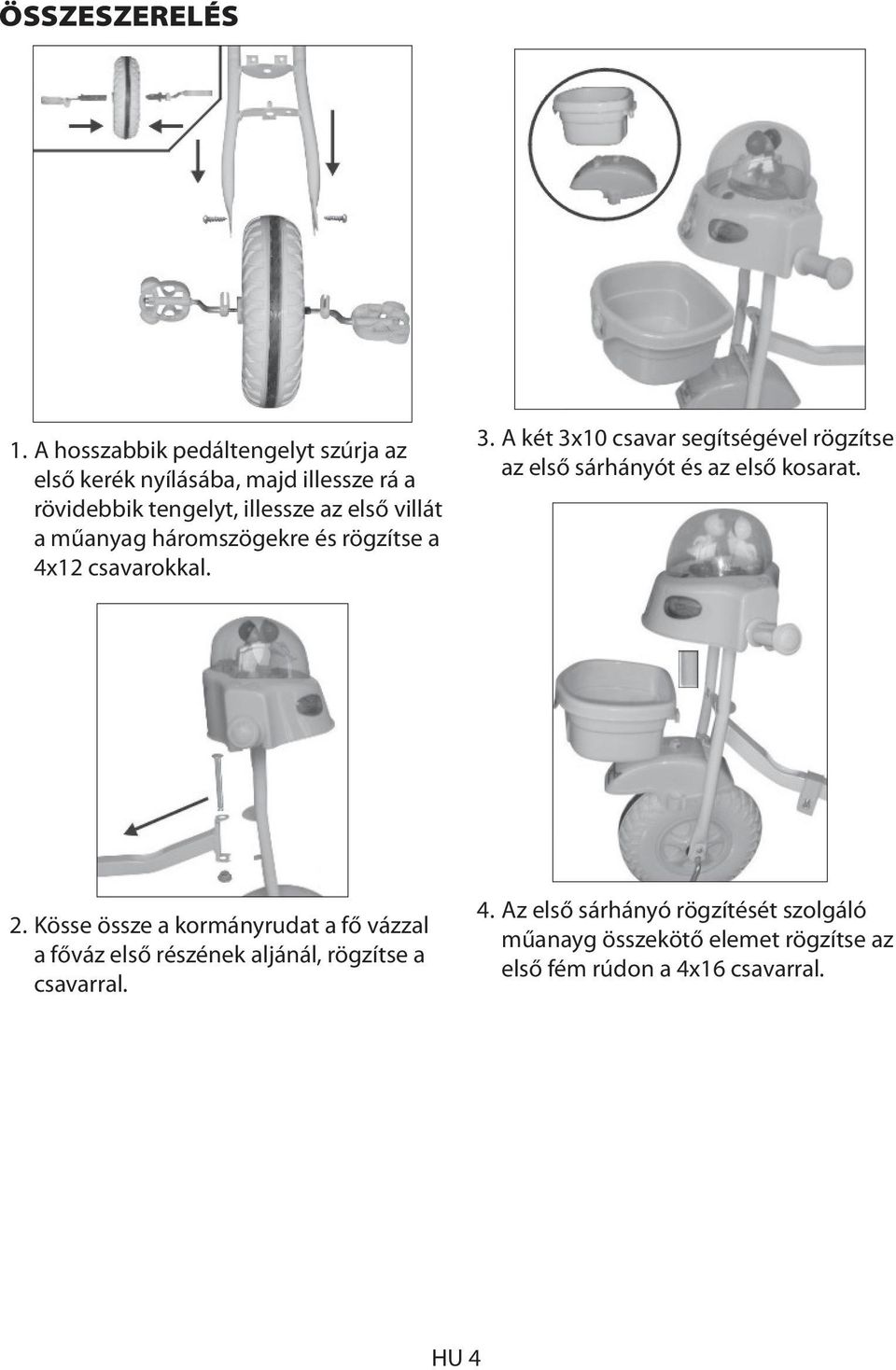

4 ÖSSZESZERELÉS 1. A hosszabbik pedáltengelyt szúrja az első kerék nyílásába, majd illessze rá a rövidebbik tengelyt, illessze az első villát a műanyag háromszögekre és rögzítse a 4x12 csavarokkal. 3. A két 3x10 csavar segítségével rögzítse az első sárhányót és az első kosarat. 2. Kösse össze a kormányrudat a fő vázzal a főváz első részének aljánál, rögzítse a csavarral. 4. Az első sárhányó rögzítését szolgáló műanayg összekötő elemet rögzítse az első fém rúdon a 4x16 csavarral. HU 4

villát a műanyag háromszögekre és rögzítse a 4x12 csavarokkal. 3.

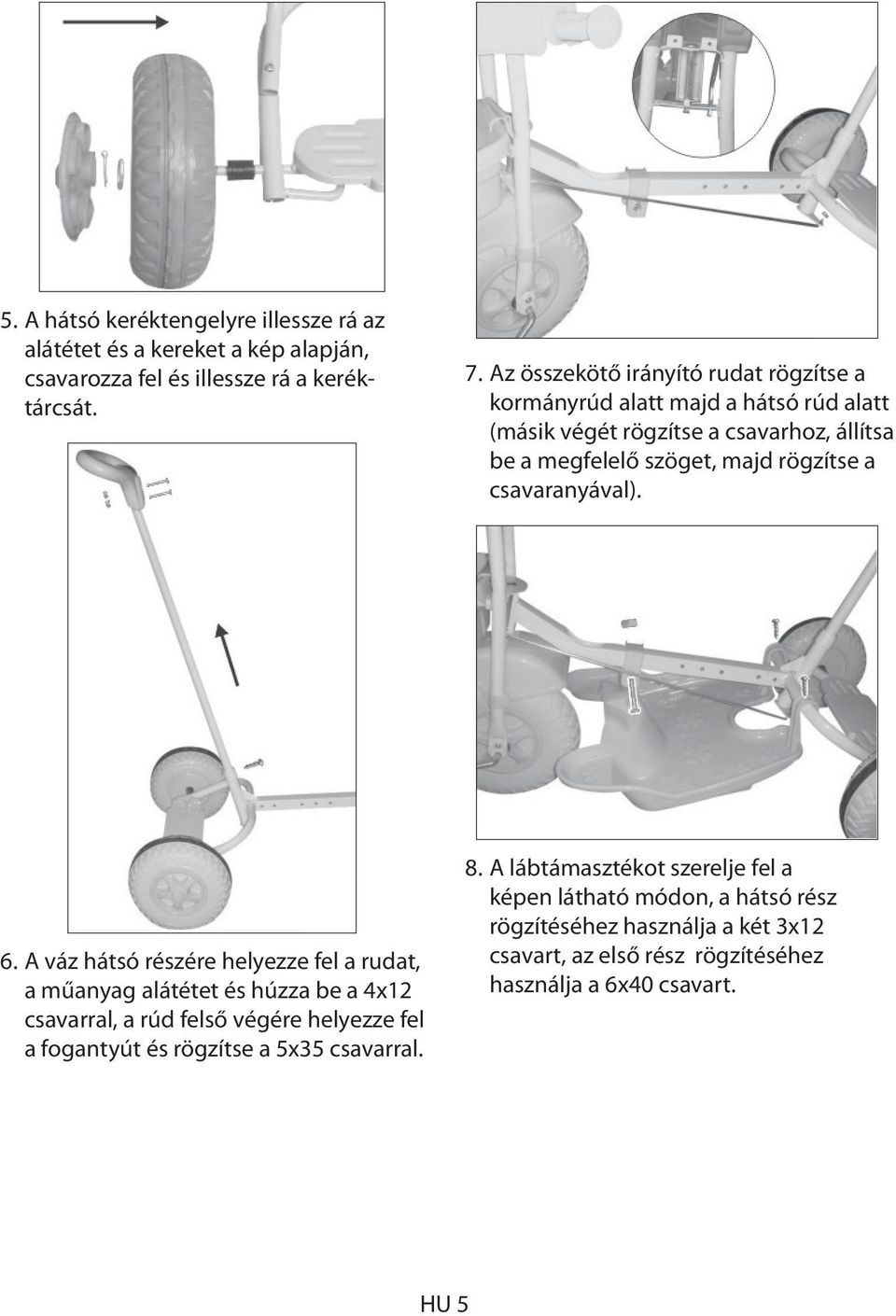

5 5. A hátsó keréktengelyre illessze rá az alátétet és a kereket a kép alapján, csavarozza fel és illessze rá a keréktárcsát. 7. Az összekötő irányító rudat rögzítse a kormányrúd alatt majd a hátsó rúd alatt (másik végét rögzítse a csavarhoz, állítsa be a megfelelő szöget, majd rögzítse a csavaranyával). 6. A váz hátsó részére helyezze fel a rudat, a műanyag alátétet és húzza be a 4x12 csavarral, a rúd felső végére helyezze fel a fogantyút és rögzítse a 5x35 csavarral. 8. A lábtámasztékot szerelje fel a képen látható módon, a hátsó rész rögzítéséhez használja a két 3x12 csavart, az első rész rögzítéséhez használja a 6x40 csavart. HU 5

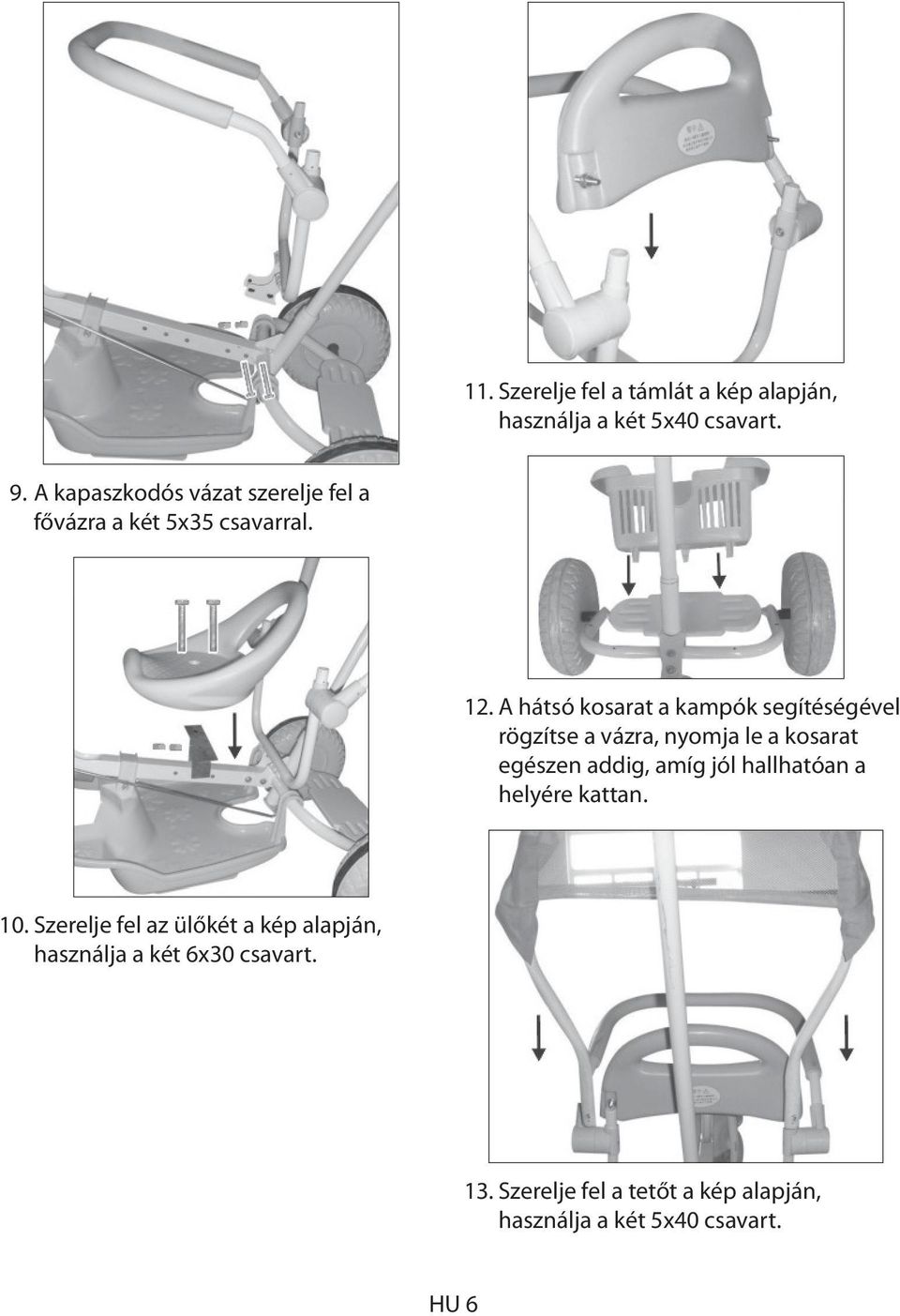

6 11. Szerelje fel a támlát a kép alapján, használja a két 5x40 csavart. 9. A kapaszkodós vázat szerelje fel a fővázra a két 5x35 csavarral. 12. A hátsó kosarat a kampók segítéségével rögzítse a vázra, nyomja le a kosarat egészen addig, amíg jól hallhatóan a helyére kattan. 10. Szerelje fel az ülőkét a kép alapján, használja a két 6x30 csavart. 13. Szerelje fel a tetőt a kép alapján, használja a két 5x40 csavart. HU 6

A hátsó kosarat a kampók segítéségével rögzítse a vázra, nyomja le a kosarat egészen addig, amíg jól

7 Környezetvédelem: Információk az elektromos berendezések megsemmisítéséről A készülék élettartamának lejárta vagy a teljes megrongálódás után, amikor a javítása már nem gazdaságos, a készüléket ne dobja a háztartási szemétgyűjtőbe, hanem szedje szét alapanyagai szerint és a környezetvédelmi előírásoknak megfelelően adja le az egyes anyagokat a kijelölt gyűjtőhelyeken. A helyes megsemmisítéssel hozzájárul a természeti értékek és az emberi egészség megőrzéséhez, melyeket a helytelen szemétlerakás súlyosan károsíthat. További információkról érdeklődjön a legközelebbi szemétgyűjtő helyen vagy az illetékes városihivatalban. A helytelen megsemmisítés és szemetelés a nemzetközi előírások alapján súlyos büntetéseket vonhat maga után. Az elemeket soha ne a háztartási szemétgyűjtőbe dobja, hanem adja le a megfelelő gyűjtőhelyeken. A gyártó fenntartja a jogot az egyes alkatrészek megváltoztatására a műszaki lehetőségek és a termék továbbfejlesztése céljából. Szerviz Ha a vásárlás után a készülék állapotában bármilyen hibát észlel, hívja ügyfélszolgálatunkat. Használat közben mindig tartsa be a használati útmutatóban leírtakat. A használati útmutatóval eltérő, helytelen használat és mindennemű sajátkezű javítás esetén a garancia érvényét veszti. HU 7

A helyes megsemmisítéssel hozzájárul a természeti értékek és az emberi egészség megőrzéséhez, melyeket a helytelen szemétlerakás súlyosan károsíthat.
