1 MULTIFUNKCIONÁLIS EDZŐTORONY Cikk szám: 1168 Használati utasítás Tartalom: Alkatrészek felsorolása Alkatrészek képei Robbantott rajz Szerelési utasítások

2 Alkatrészek listája SZ MEGNEVEZÉS DB SZ MEGNEVEZÉS DB 1 Főkeret 1 58 Szíj 1 2 Hátsó stabilizátor 1 59 Fejtámla 1 3 Elülső függőleges gerenda 1 60 Távtartó hüvely 18 4 Felső gerenda 1 61 Csavar sapka 62 5 Elülső stabilizátor 1 62 Csavar sapka 2 6 Ülés tartó 1 63 Rugós csap 1 7 Bal pillangókar 1 64 Távtartó hüvely 4 8 Jobb pillangókar 1 65 Fixáló lemez 2 9 Nyomócső/nyomókar 1 66 Számláló 1 10 Pedál 1 67 Felső számláló kábel 1 11 Lábfeszítő 1 68 Középső számláló kábel 1 12 Felső kapaszkodó kar 1 69 Alsó számláló kábel 1 13 Alsó láncos kar 1 70 Érzékelő kábel 1 14 Szivacshenger tengely 2 71 Vonal tuck 2 15 Bokapánt 2 72 Ragadós rögzítő 3 16 Vezető cső Csavar 4 17 Súlyburkolat Egyenes alátét Súlyválasztó cső Nylon anya Csatlakoztató lemez Csavar Egyes csigatartó Csavar 4 21 Bokapánt Allen csavar 2 22 Kormányvédő fedél Egyenes alátét 2 23 Rugós gomb Nylon anya 1 24 Súlyválasztó labdapin Csavar 1 25 Horog Csavar 2 26 Lánc Csavar 2 27 Alsó burkolattartó lemez Csavar 1 28 Felső burkolattartó lem Csavar 3

Pedál 1 67 Felső számláló kábel 1 11 Lábfeszítő 1 68 Középső számláló kábel 1 12 Felső kapaszkodó kar 1 69 Alsó számláló kábel 1 13 Alsó láncos kar 1 70 Érzékelő kábel 1 14 Szivacshenger tengely 2 71

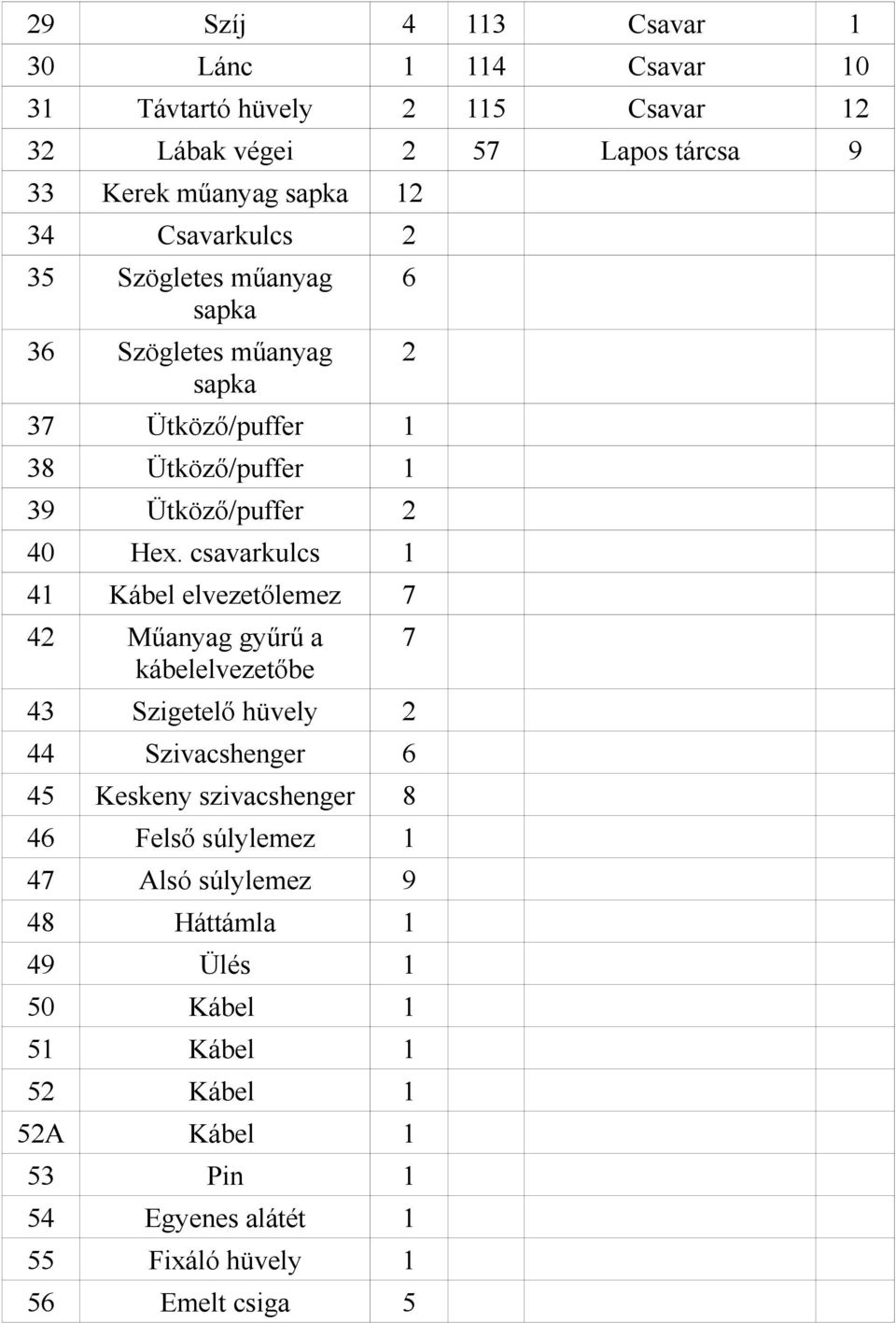

3 29 Szíj Csavar 1 30 Lánc Csavar Távtartó hüvely Csavar Lábak végei 2 57 Lapos tárcsa 9 33 Kerek műanyag sapka Csavarkulcs 2 35 Szögletes műanyag sapka 36 Szögletes műanyag sapka 37 Ütköző/puffer 1 38 Ütköző/puffer 1 39 Ütköző/puffer 2 40 Hex. csavarkulcs 1 41 Kábel elvezetőlemez 7 42 Műanyag gyűrű a kábelelvezetőbe 43 Szigetelő hüvely 2 44 Szivacshenger 6 45 Keskeny szivacshenger 8 46 Felső súlylemez 1 47 Alsó súlylemez 9 48 Háttámla 1 49 Ülés 1 50 Kábel 1 51 Kábel 1 52 Kábel 1 52A Kábel 1 53 Pin 1 54 Egyenes alátét 1 55 Fixáló hüvely 1 56 Emelt csiga

csavarkulcs 1 41 Kábel elvezetőlemez 7 42 Műanyag gyűrű a kábelelvezetőbe 43 Szigetelő hüvely 2 44 Szivacshenger 6 45 Keskeny szivacshenger 8 46 Felső

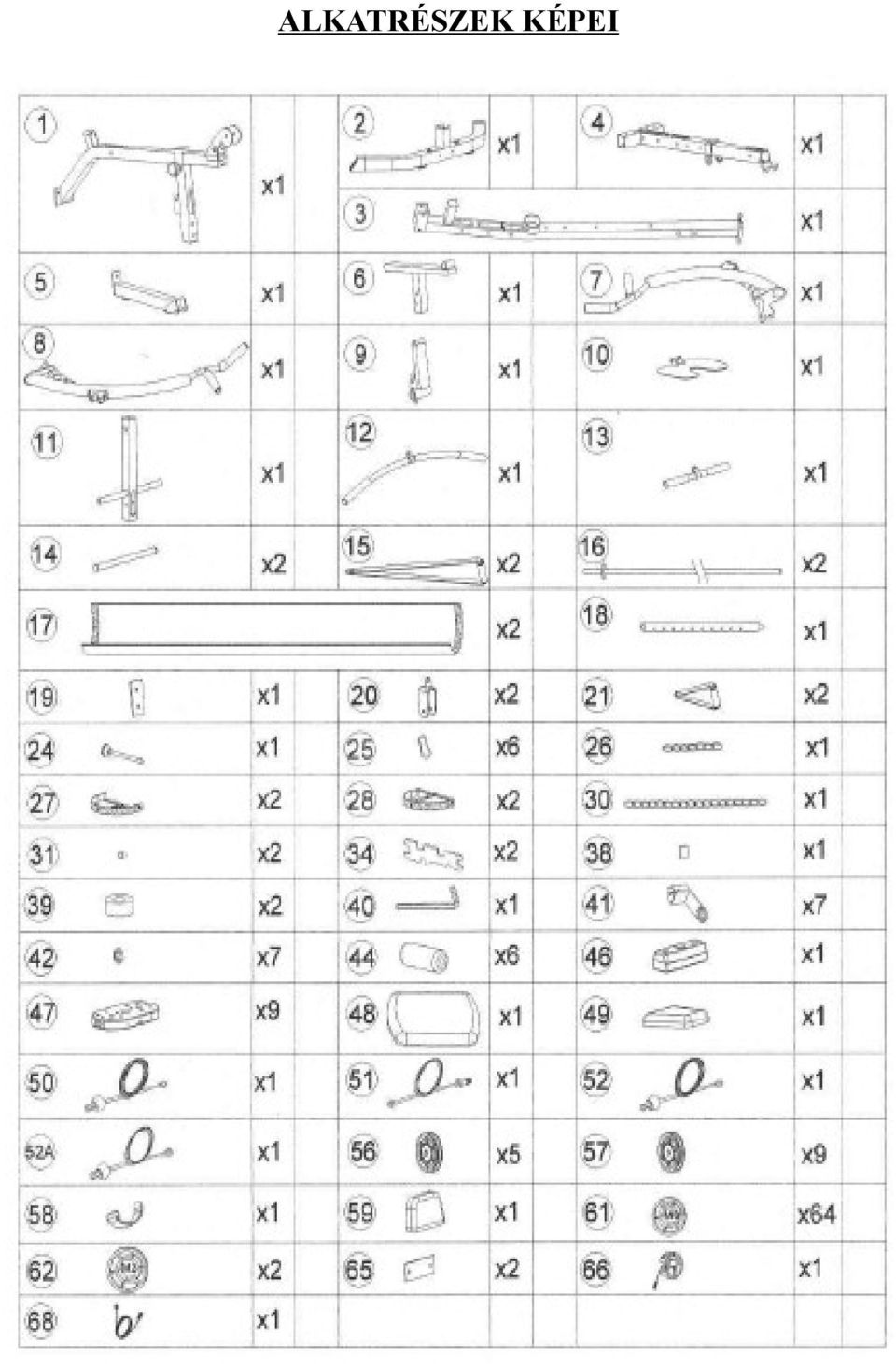

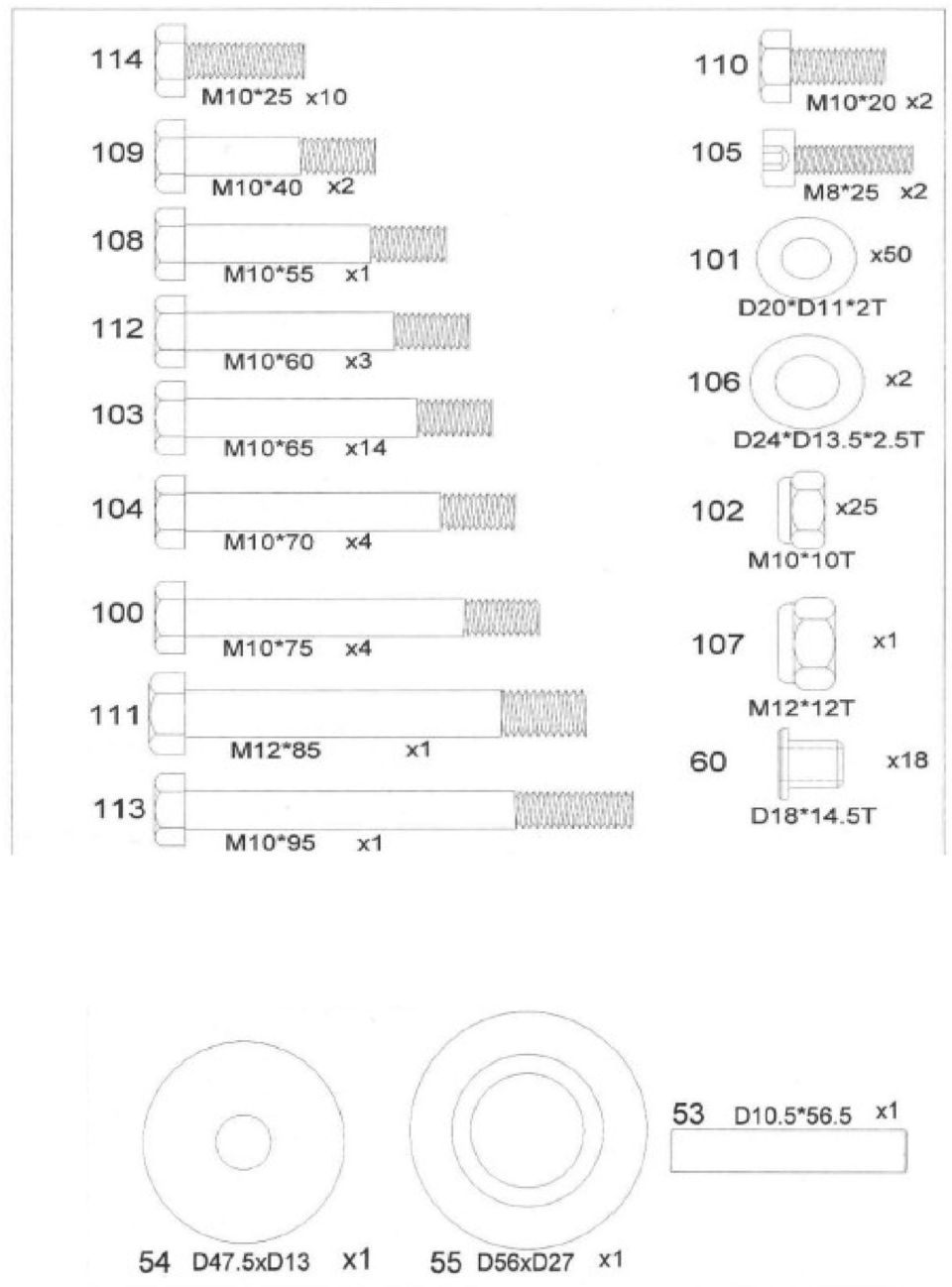

4 ALKATRÉSZEK KÉPEI

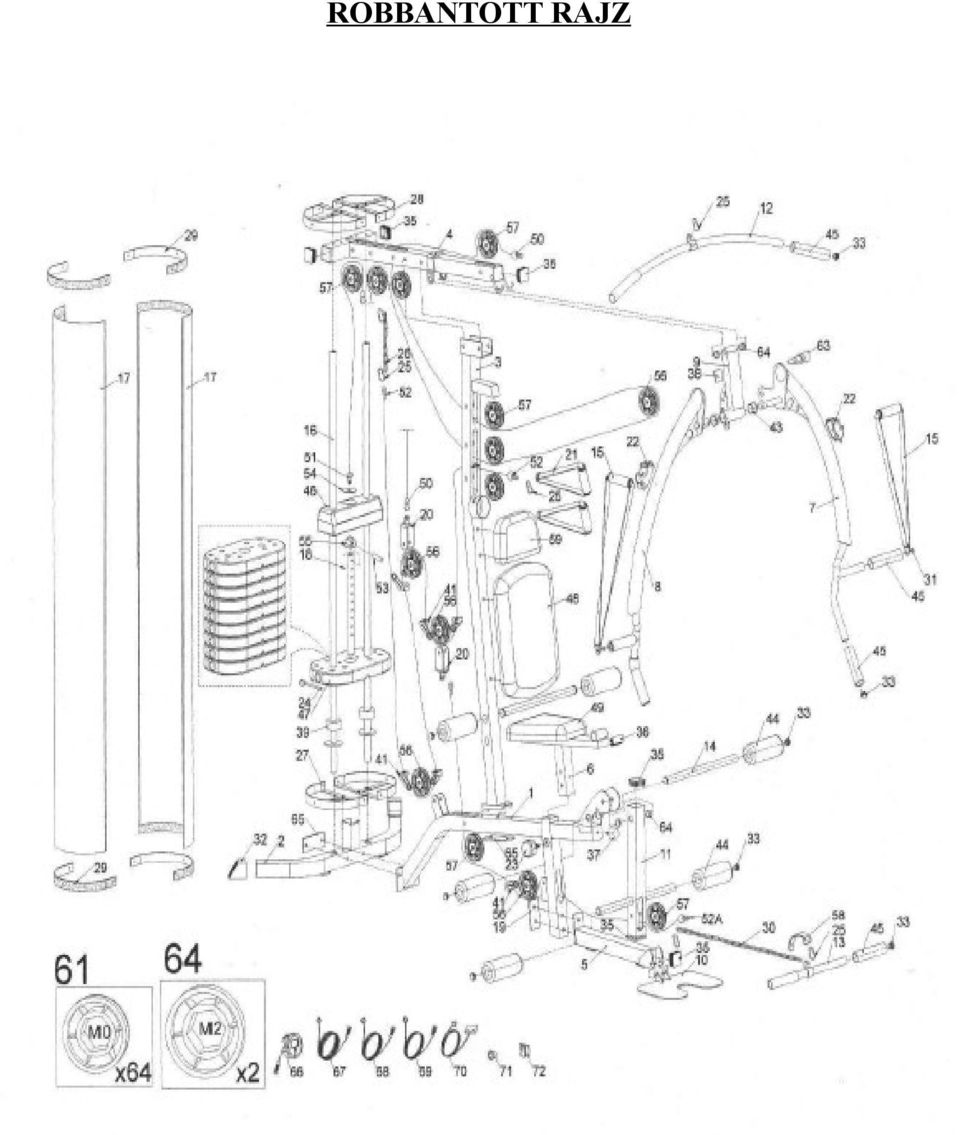

6 ROBBANTOTT RAJZ

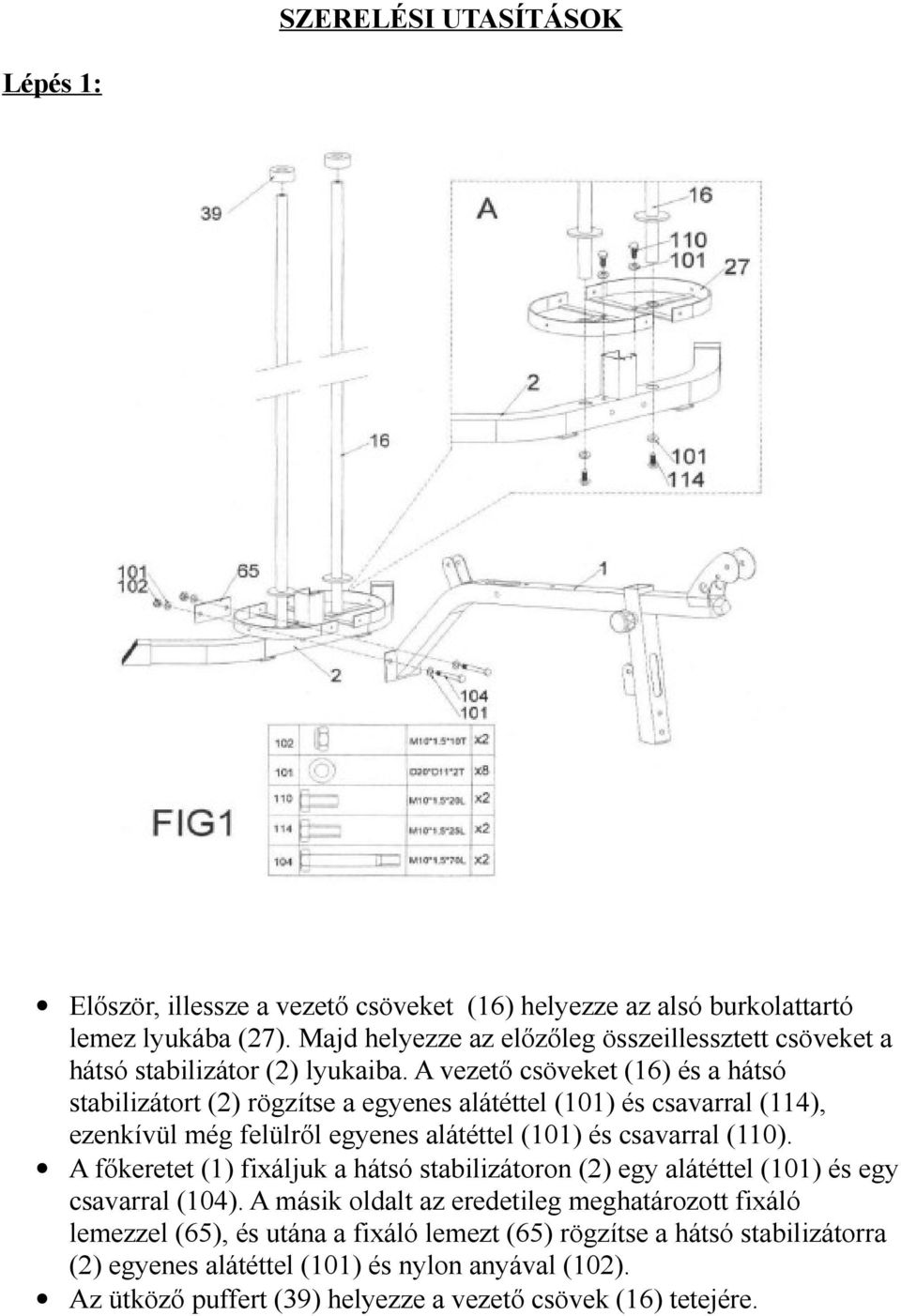

7 SZERELÉSI UTASÍTÁSOK Lépés 1: Először, illessze a vezető csöveket (16) helyezze az alsó burkolattartó lemez lyukába (27). Majd helyezze az előzőleg összeillessztett csöveket a hátsó stabilizátor (2) lyukaiba. A vezető csöveket (16) és a hátsó stabilizátort (2) rögzítse a egyenes alátéttel (101) és csavarral (114), ezenkívül még felülről egyenes alátéttel (101) és csavarral (110). A főkeretet (1) fixáljuk a hátsó stabilizátoron (2) egy alátéttel (101) és egy csavarral (104). A másik oldalt az eredetileg meghatározott fixáló lemezzel (65), és utána a fixáló lemezt (65) rögzítse a hátsó stabilizátorra (2) egyenes alátéttel (101) és nylon anyával (102). Az ütköző puffert (39) helyezze a vezető csövek (16) tetejére.

A vezető csöveket (16) és a hátsó stabilizátort (2) rögzítse a egyenes alátéttel (101) és csavarral (114), ezenkívül még felülről egyenes alátéttel (101) és csavarral (110).

8 Lépés 2: Helyezze a felső súly lemezeket (47) a vezető csövekre (16), egymás tetejére. A súlyválasztó cső (18) a súly lemezek (47) között helyezkedik el. Majd a súlyválasztó csövet fixáljuk a Pin-nel (53), és a fixáló hüvellyel (55). A felső súlytömböt (46) rakjuk a lemezek tetejére, arra pedig egy alátétet (54) tegyünk. A súlyválasztó labdapin -nel(24) tudja az megfelelő súlyt kiválasztani. Illessze az elülső stabilizátort (5) a főkeretre (1), fixálja azt a csatlakoztató lemez (19), egyenes alátét (101), csavar (103), még egy egyenes alátét (101) és egy csavar (100) segítségével. A másik oldalon pedig rögzítsen egyenes alátét (101) és nylon anya (102) segítségével. Rögzítse a pedált (10) az elülső stabilizátorra (5) egyik oldalról egyenes alátét (101) és nylon anya (102), a másikról pedig egyenes alátét (101) és csavar (100) segítségével.

A súlyválasztó labdapin -nel(24) tudja az megfelelő súlyt kiválasztani.

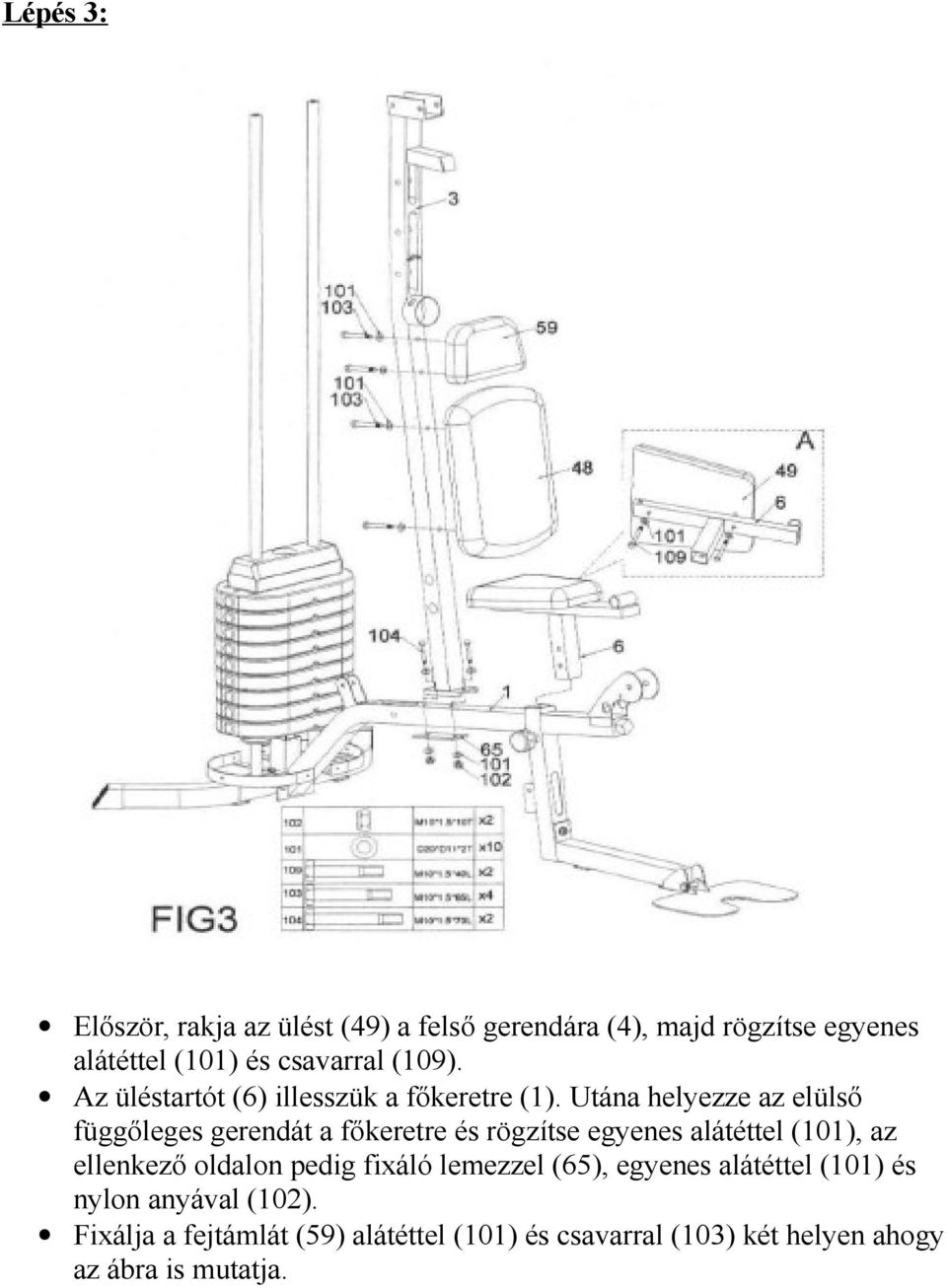

9 Lépés 3: Először, rakja az ülést (49) a felső gerendára (4), majd rögzítse egyenes alátéttel (101) és csavarral (109). Az üléstartót (6) illesszük a főkeretre (1). Utána helyezze az elülső függőleges gerendát a főkeretre és rögzítse egyenes alátéttel (101), az ellenkező oldalon pedig fixáló lemezzel (65), egyenes alátéttel (101) és nylon anyával (102). Fixálja a fejtámlát (59) alátéttel (101) és csavarral (103) két helyen ahogy az ábra is mutatja.

Utána helyezze az elülső függőleges gerendát a főkeretre és rögzítse egyenes alátéttel (101), az ellenkező

10 Lépés 4: Illessze a lábfeszítőt vagy támaszt (11) a főkeretre (1), majd rögzítse alátéttel (106) és csavarral (111). A másik oldalon is fixálja alátéttel (106) és nylon anyával (107). Helyezze a felső gerendát (4) az elülső felső gerendára (3), fixálja alátéttel (101) és csavarral (100). Utána rögzítse nylon anyával (102) is. Rögzítse a felső burkolattartó lemezt (28) a felső gerendára (4), alátéttel (101) és csavarral (104). A súlyvezető csöveket (16) rögzítsük a felső gerendához (4) alátéttel (101) és csavarral (114).

Helyezze a felső gerendát (4) az elülső felső gerendára (3), fixálja alátéttel (101) és csavarral (100).

11 Lépés 5: A nyomócsővet (9) rögzítsük egy csavarral (113) és alátéttel (101) a felső gerendára (4). Rakja az ütköző puffert (38) a nyomócső (9) közepére. Fixálja a bal és jobb pillangókarokat (7,8) a nyomócsőbe (9) allen csavarral (105).

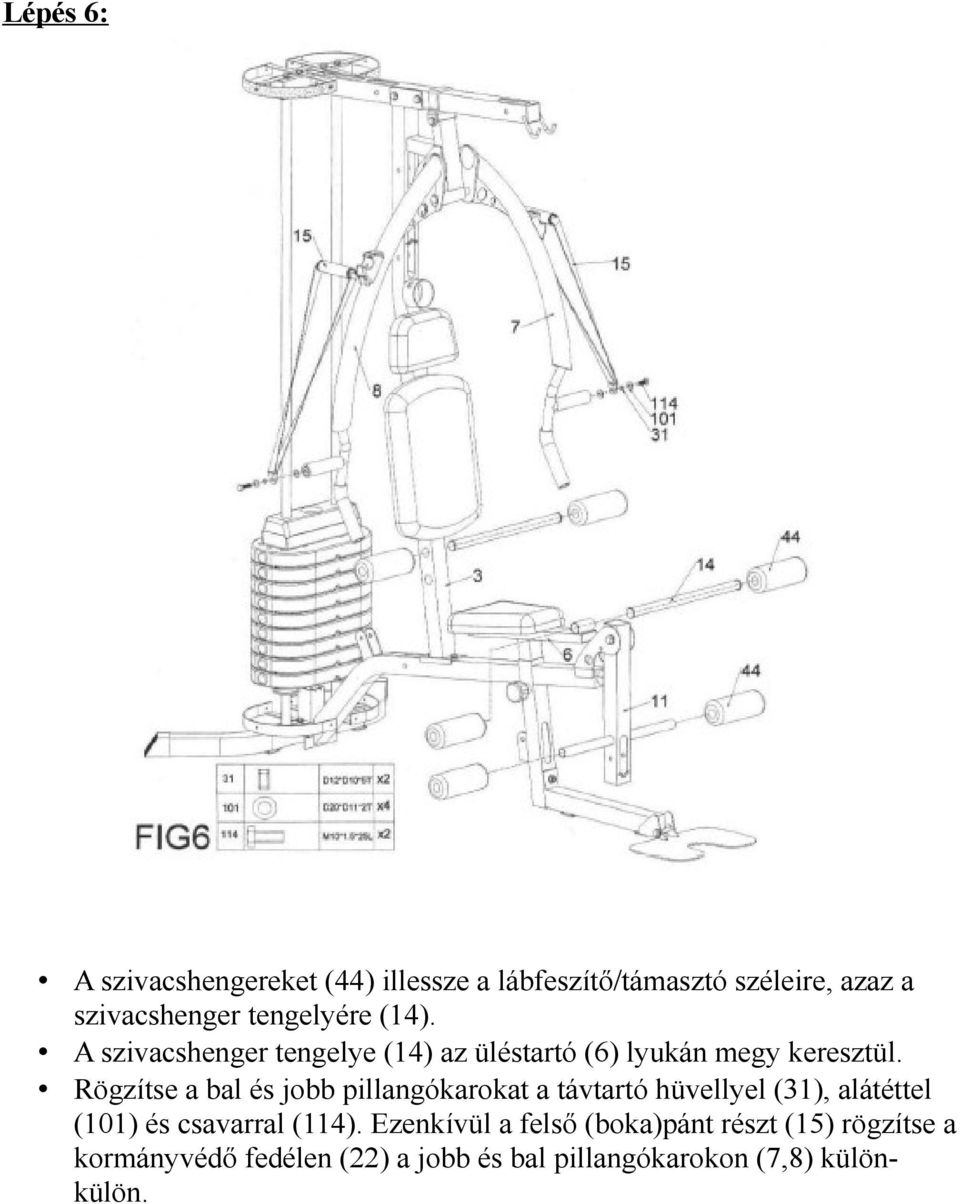

12 Lépés 6: A szivacshengereket (44) illessze a lábfeszítő/támasztó széleire, azaz a szivacshenger tengelyére (14). A szivacshenger tengelye (14) az üléstartó (6) lyukán megy keresztül. Rögzítse a bal és jobb pillangókarokat a távtartó hüvellyel (31), alátéttel (101) és csavarral (114). Ezenkívül a felső (boka)pánt részt (15) rögzítse a kormányvédő fedélen (22) a jobb és bal pillangókarokon (7,8) különkülön.

Rögzítse a bal és jobb pillangókarokat a távtartó hüvellyel (31), alátéttel (101) és csavarral (114).

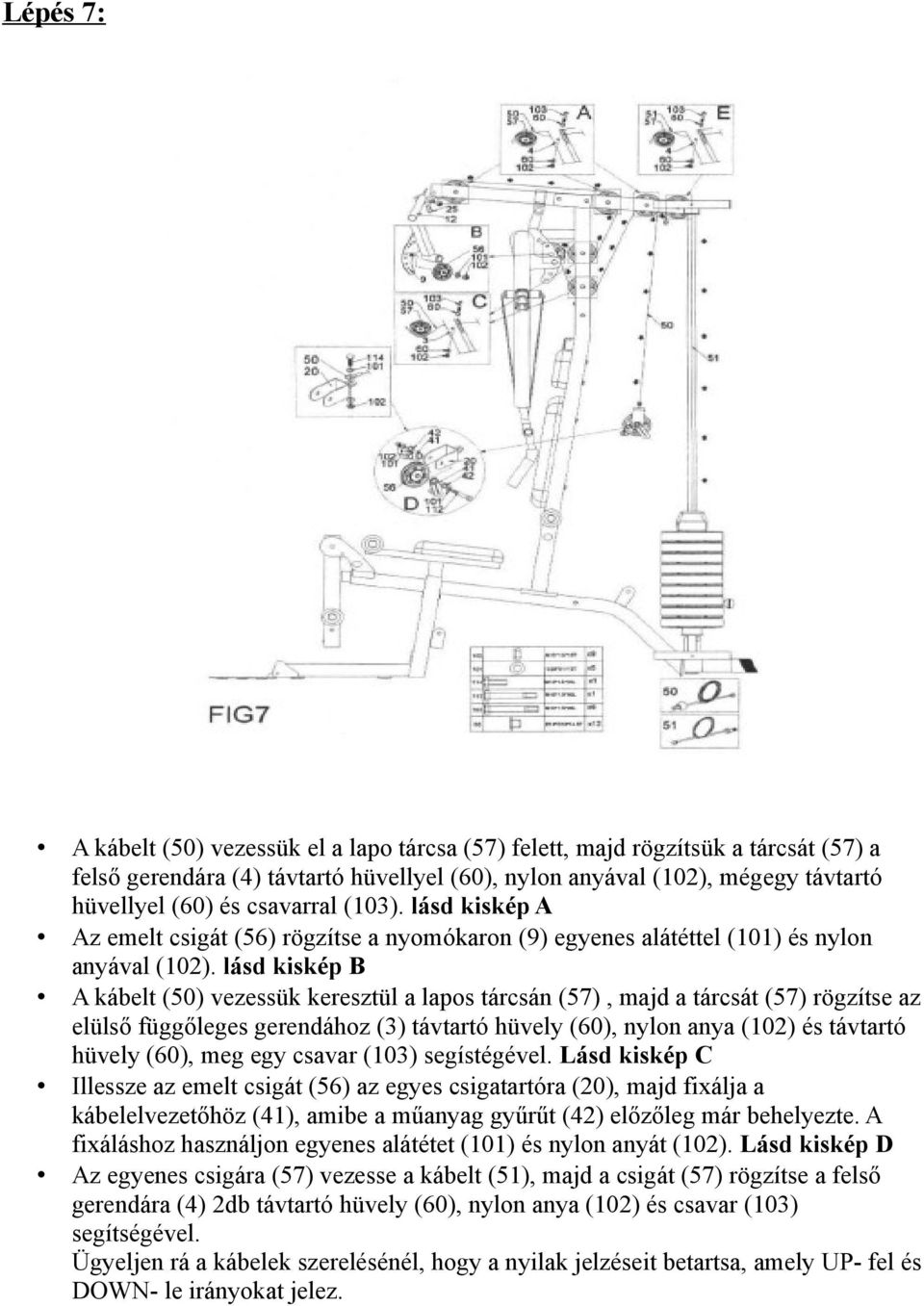

13 Lépés 7: A kábelt (50) vezessük el a lapo tárcsa (57) felett, majd rögzítsük a tárcsát (57) a felső gerendára (4) távtartó hüvellyel (60), nylon anyával (102), mégegy távtartó hüvellyel (60) és csavarral (103). lásd kiskép A Az emelt csigát (56) rögzítse a nyomókaron (9) egyenes alátéttel (101) és nylon anyával (102). lásd kiskép B A kábelt (50) vezessük keresztül a lapos tárcsán (57), majd a tárcsát (57) rögzítse az elülső függőleges gerendához (3) távtartó hüvely (60), nylon anya (102) és távtartó hüvely (60), meg egy csavar (103) segístégével. Lásd kiskép C Illessze az emelt csigát (56) az egyes csigatartóra (20), majd fixálja a kábelelvezetőhöz (41), amibe a műanyag gyűrűt (42) előzőleg már behelyezte. A fixáláshoz használjon egyenes alátétet (101) és nylon anyát (102). Lásd kiskép D Az egyenes csigára (57) vezesse a kábelt (51), majd a csigát (57) rögzítse a felső gerendára (4) 2db távtartó hüvely (60), nylon anya (102) és csavar (103) segítségével. Ügyeljen rá a kábelek szerelésénél, hogy a nyilak jelzéseit betartsa, amely UP- fel és DOWN- le irányokat jelez.

lásd kiskép B A kábelt (50) vezessük keresztül a lapos tárcsán (57), majd a tárcsát (57) rögzítse az elülső függőleges gerendához (3) távtartó hüvely (60), nylon anya (102) és távtartó hüvely (60),

14 Lépés 8: Először a kábel (52) vezessük keresztül a csigán (52), amit utána az elülső függőleges gerendára (3) fixálunk két távtartó hüvellyel (60), nylon anyával (102) és csavarral (103). Rögzítse a kábelt (52A) az egyes csigatartóhoz (20) csavarral (114), nylon anyával (102) és két egyenes alátéttel (101). ábra A Fixálja az emelt csigát (56) az egyes csigatartóhoz (20), majd zárja le kábel elveztő lemezzel (41), műanyag gyűrűvel (42) az elvezetőbe, ezenkívül alátéttel (101), csavarral (112). Az ellenkező oldalon rögzítsük hasonló módon, az elvezető lemezzel (41), a gyűrűvel (42), alátéttel (101) és nylon anyával (102). lásd ábra B Az emelt csigát (56) rögzítsük az U-összekapcsolóra a főkereten (1) amit fixálunk egy kábelelvezatővel (41) a gyűrűvel (42), alátéttel (101) csavarral (112), a másik oldalon pedig egy kábelelvezatővel (41) a gyűrűvel (42), alátéttel (101) és nylon anyával (102). ábra C A kábelt (52A) vezesse el a lapos tárcsán (57), majd a lapos tárcsát (57) lábfeszítő/támasztó (11)-hoz rögzítse a két db távtartó hüvely (60), nylon anya (102) és csavar (103) segítségével. Rakja az emelt csigát (56) az U-összekapcsolóra a főkereten (1), majd

ábra A Fixálja az emelt csigát (56) az egyes csigatartóhoz (20), majd zárja le kábel elveztő lemezzel (41), műanyag gyűrűvel (42) az elvezetőbe, ezenkívül alátéttel (101), csavarral (112).

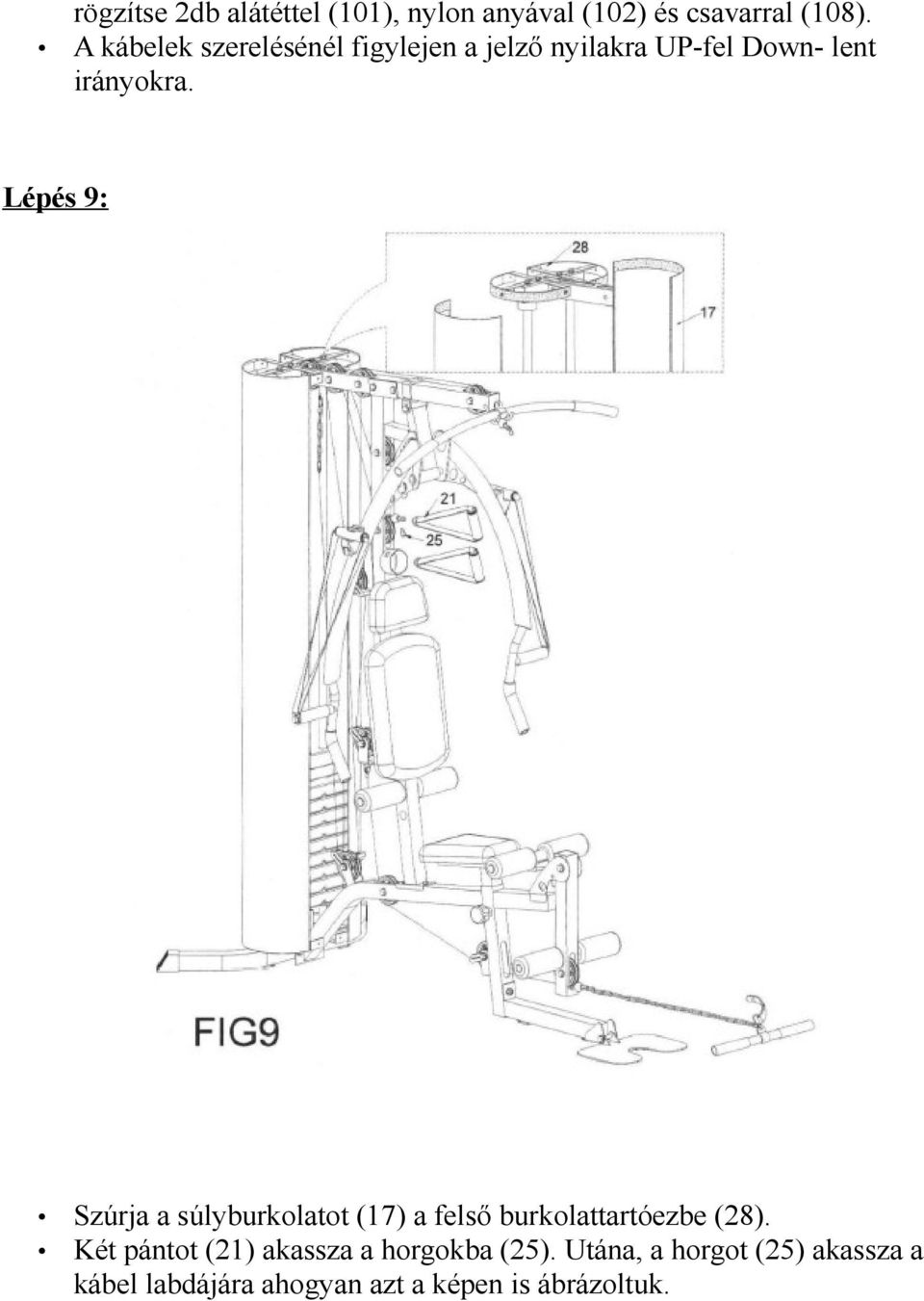

15 rögzítse 2db alátéttel (101), nylon anyával (102) és csavarral (108). A kábelek szerelésénél figylejen a jelző nyilakra UP-fel Down- lent irányokra. Lépés 9: Szúrja a súlyburkolatot (17) a felső burkolattartóezbe (28). Két pántot (21) akassza a horgokba (25). Utána, a horgot (25) akassza a kábel labdájára ahogyan azt a képen is ábrázoltuk.

Lépés 9: Szúrja a súlyburkolatot (17) a felső burkolattartóezbe (28).

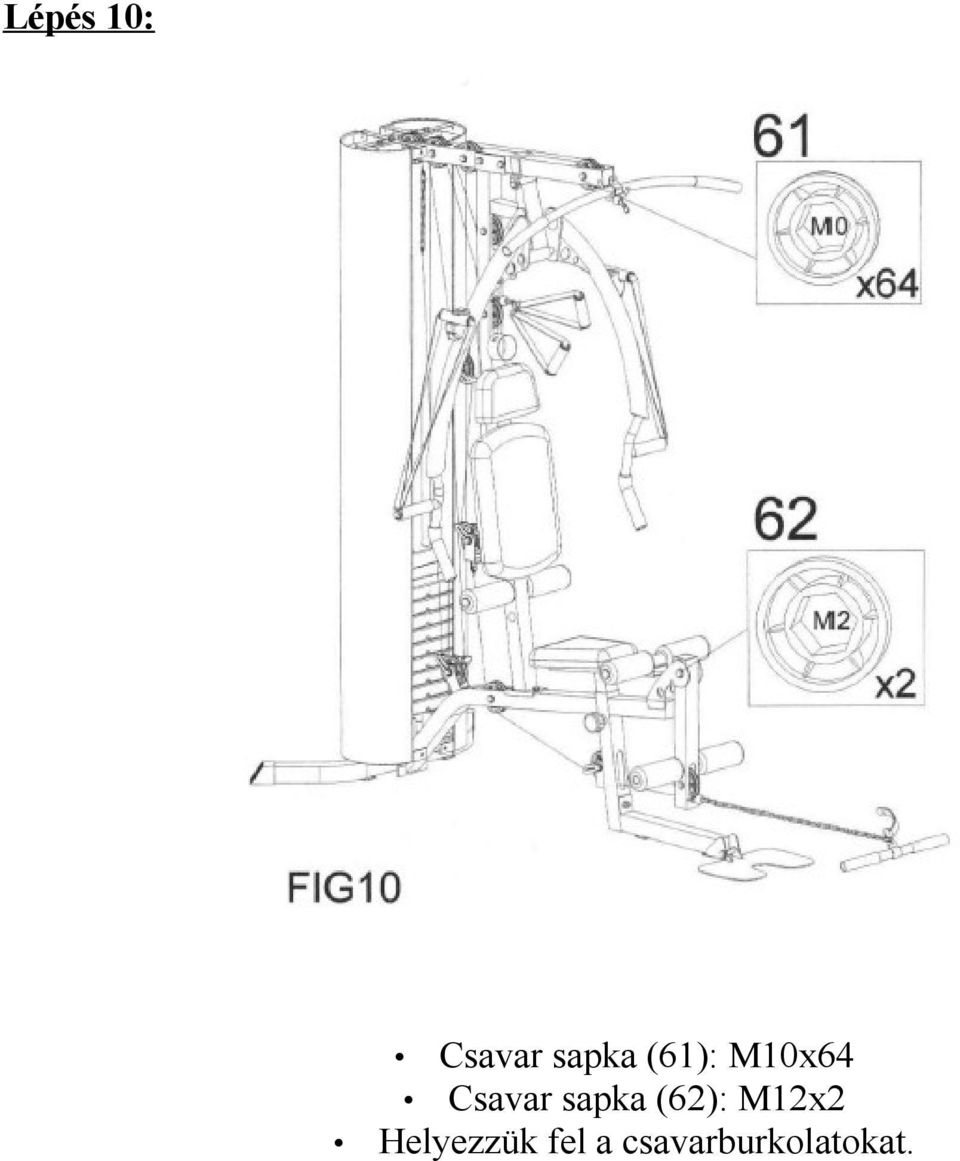

16 Lépés 10: Csavar sapka (61): M10x64 Csavar sapka (62): M12x2 Helyezzük fel a csavarburkolatokat.

17 Lépés 11: Az számláló alsó vezetékét (69) keresztezze az elülső felső gerenda (3) hátoldalánál, majd kapcsolja össze a számláló felső részénél. A számláló felső kabelét (67) az elülső függőleges gerendába (3) kell helyeznie. ábraa A középső számláló vezetéket (68) fixálja a ragadós rögzítővel (72). ábra B A középső számláló vezetéket (68) kacsolja össze az alsó számláló vezetékkel (69). ábra C A készülék szenzorját kapcsolja az alsó számláló vezetékhez (69).

ábraa A középső számláló vezetéket (68) fixálja a ragadós rögzítővel (72).

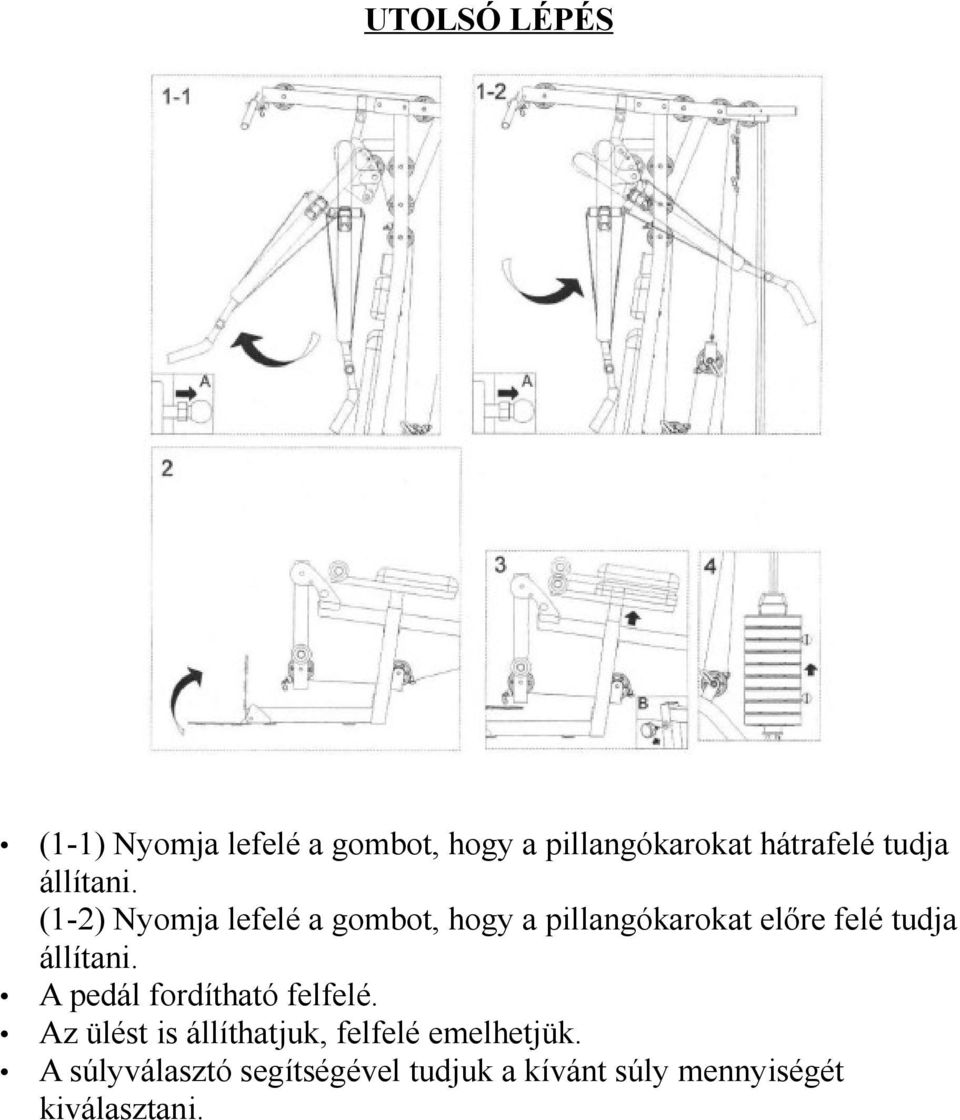

18 UTOLSÓ LÉPÉS (1-1) Nyomja lefelé a gombot, hogy a pillangókarokat hátrafelé tudja állítani. (1-2) Nyomja lefelé a gombot, hogy a pillangókarokat előre felé tudja állítani. A pedál fordítható felfelé. Az ülést is állíthatjuk, felfelé emelhetjük. A súlyválasztó segítségével tudjuk a kívánt súly mennyiségét kiválasztani.

(1-2) Nyomja lefelé a gombot, hogy a pillangókarokat előre felé A pedál

19 GYAKORLATOK AZ EDZŐTORONNYAL
