MR0 tető összeszerelési útmutató

Átírás

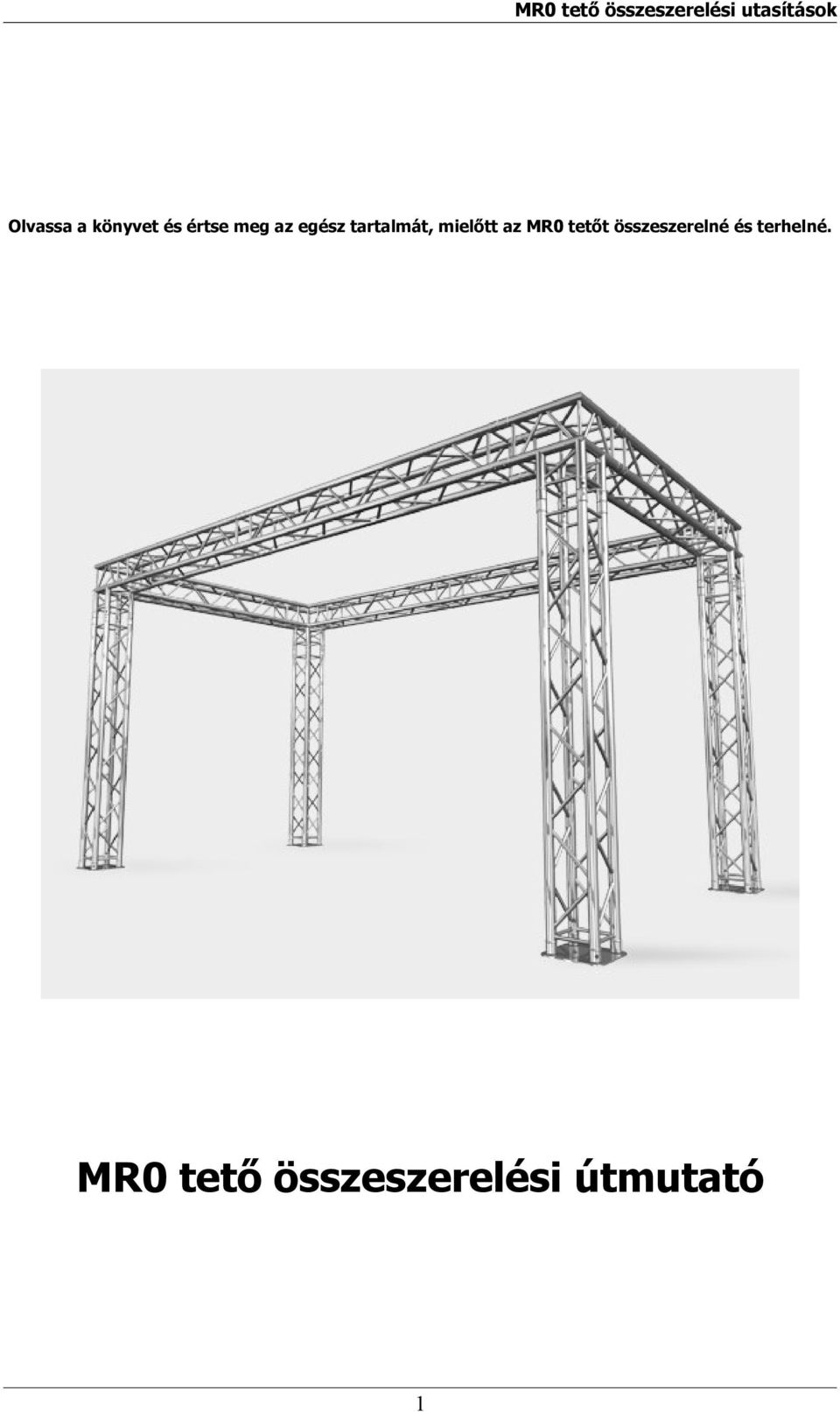

1 Olvassa a könyvet és értse meg az egész tartalmát, mielőtt az MR0 tetőt összeszerelné és terhelné. MR0 tető összeszerelési útmutató 1

2 Elősző Ez az előszó azt magyarázza el, hogy hogyan kell a jelen kézikönyvben található szimbólumokat és szövegstílusokat értelmezni. A figyelmeztetések és óvó rendszabályok olyan fontos információt tartalmaznak, amelyek védik Önt, a rácsos tartókat és a szerkezetet. Mindig olvassa el a figyelmeztetéseket és a felhívásokat. A megjegyzések további információt tartalmaznak. Bizonyos megjegyzések gyakorlatlan felhasználók számára alapinformációkat tartalmaznak. A többiek a gyakorlott felhasználók számára adnak extra információt vagy tippeket. FIGYELMEZTETÉS Egy figyelmeztetésben található információ védelmet ad az élet veszélyeztetése vagy elvesztése ellen. FIGYELEM Egy figyelem jelzésnél található információ védelmet ad a rácsos tartó vagy az opcionális külső részek károsodása ellen. Megjegyzés: A megjegyzésben található információk gyakorlatlan vagy haladó felhasználók számára kiegészítő információt adnak. Ezt a kézikönyvet az MR0-tető összes felhasználója számára írtuk. Biztosítsa azt, hogy ezt a kézikönyvet teljesen elolvassa és megértse, mielőtt ezt a tetőrendszert használná. Ennek a kézikönyvnek mindenki számára rendelkezésre kell állnia, akik a tetőrendszert összeszerelik, szétszerelik vagy terhelik. Ezt a kézikönyvet tegye el későbbi felhasználás céljából. Igény esetén további kézikönyvet küldünk vagy ezt le lehet tölteni a MILOS web-oldalról. Bevezetés A mobil tetőrendszerek általánosan ismertek és azokat mindenfajta feltétel és körülmény esetén használják. A MILOS mobil tetőrendszerek ideiglenes tetőt biztosítanak egy (mobil) színpad fölé. Ennek a tetőnek vagy az ideiglenes szerkezetnek két célja van: A környezeti hatásoktól való védelem biztosítása az emberek és berendezések számára Tartószerkezet biztosítása az általánosan használt berendezések számára, ilyenek például a világítás, a hangrendszerek és a színpadtechnika. Az MR0 tetőrendszert olyan szabványos komponensekből építették, amelyek a MILOS sorozatgyártású termékei. Ezeket a komponenseket a TÜV engedélyezte és megfelelnek a német szabványoknak. FIGYELMEZTETÉS Biztosítsa azt, hogy a MILOS tetőrendszert világosan és egyértelműen MILOS termékekként azonosított eredeti MILOS komponensekből építsék. Másolatok létezhetnek és bár azok illeszkedhetnek a MILOS rácsos tartó szerkezetekhez, azok nem ugyanolyan szilárdsági és biztonsági jellemzőkkel rendelkeznek. Nincs kapacitás a hó vagy szeizmikus terhelés számára. Ezért az MR0-tetőt csak hómentes időszakban és a szeizmikus tevékenységektől mentes helyeken használja. Mindig viseljen biztonsági cipőt, munkavédelmi sisakot és kesztyűt az MR0-tető összeszerelésekor és szétszerelésekor. Összeszerelés A Milos MR0 rendszer M290B típusú trussból épített tetőszerkezetből, valamint néhány speciális sarokelemből áll. A fedést 8x6 méteres méretben lehet megépíteni. Ezeknek az elemeknek a használatával sok esetben optimális fedés építhető, alacsony súlyának, kis szállítási térfogatának, gyors felállításának és esztétikus kialakításának köszönhetően. 2

3 Általános információk Biztosítsa azt, hogy az MR0 tető rendszert világosan és egyértelműen MILOS termékekként azonosított eredeti MILOS komponensekből építsék. Másolatok létezhetnek és bár azok illeszkedhetnek a MILOS rácsos tartó szerkezetekhez, nem ugyanolyan szilárdsági és biztonsági jellemzőkkel rendelkeznek. Ismerje meg ezen kézikönyv tartalmát, mielőtt a fenti alkatrészek, komponensek vagy rácsos tartók bármelyikét elkezdené használni. Az MR0 tető egy olyan rendszer, amely a felépítéshez legalább 4 jó erőnlétű személyt igényel. Mivel bizonyos komponensek vagy tevékenységek némileg nagy erőfeszítést igényelnek, nyomatékosan javasoljuk, hogy két személyből álló csoportokkal dolgozzanak, ismertessék meg velük ezt a kézikönyvet, mielőtt ezen alkatrészek, komponensek vagy rácsos tartók bármelyikével elkezdenének dolgozni. Az MR0 tetőrendszer legalább 4 jó erőnlétű személyt igényel a felépítéshez. Mivel bizonyos komponensek vagy tevékenységek némileg nagy erőfeszítést igényelnek, nyomatékosan javasoljuk, hogy két személyből álló csoportokkal dolgozzanak. FIGYELMEZTETÉS A személyi biztonság miatt javasoljuk, hogy a szarugerendákra vagy a tetőgerincre való felmászáskor az építés alatt viseljenek leesés ellen védő felszerelést, mivel ezek a földfelszín vagy a színpadszint fölött 2 méter felett vannak. Megjegyzés: Biztosítsa azt, hogy egy illetékes (kiválasztott) személy legyen a felelős az összes tevékenység koordinálásáért és az egész építési, felállítási és szétszerelési folyamat felügyeletéért. Sohase használjon olyan rácsos tartókat, részeket vagy komponenseket, amelyek vizuális sérülést, deformációt, kopást mutatnak, vagy bármilyen más okból azok biztonságát illetően kétségek merülnek fel a rendszernél. Biztosítsa azt, hogy a rendszert szilárd alapra építsék fel. Abban az esetben, ha azt gyepre, homokra vagy bármilyen instabil alapra kell felépíteni, minden tapl alá tegyen mm-es minimális méretű rétegelt falemez alátétet és ezek alatt pedig használjon egy lehetőleg nagyobb ( mm) rétegelt falemez alátétet és így a talp alaprésze biztosításra került. Keret összeszerelése: - a keret összeszerelése előtt győződjön meg a rendszer összes elemének megfelelő statikai és fizikai állapotáról - a szerelés javasolt 2x2 fős csapatokban elvégezni - ügyeljen arra, hogy az elemek közötti kúpos kapcsolat mindig a helyén legyen, a tüskék megfelelő állapotban legyen és a csapszegek is a helyükre kerüljenek - első híd és hátsó híd: 2 db 3m-es és 1 db 1 m-es egyenes hídelem - oldalsó hidak: 2 db 3m-es és 2 db 2m-es egyenes hídelem Felhasznált anyagok: Milos QTB3000, 3 m-es egyenes hídelem: 6 db Milos QTB2000, 2 m-es egyenes hídelem: 2 db Milos QTB1000, 1 m-es egyenes hídelem: 2 db Milos QLB30, 3 utas sarokelem: 4 db Milos CC B, kúpos csatlakozó: 56 db Milos PB, tüske: 112 db Milos SRP B, rögzítő clip: 112 db 3

4 Gerinc ráépítése: - a gerinc az előre összeszerelt egyenes, 50 mm-es alumínium csőből áll, melyet minden esetben az első és hátsó híd között kell felszerelni, azok pontos közepére - ügyeljen arra, hogy a csövek összekötésénél a csavarok kellő erővel legyenek meghúzva - FONTOS, hogy a Milos Cell 201-es bilincs kellően rögzítve legyen Tetőmerevítések: - a tetőmerevítések szerepe fontos, hisz a tetőponyva merev tartását biztosítják - a merevítések az előre szerelt egyenes, 32 mm-es alumínium csövekből állnak, melyeket a tetőgerinc és az oldalsó hidak között helyezkednek el, egymástól 2 méteres távolságban - FONTOS, hogy az Eurolite TCP-31 bilincsek megfelelően rögzítve legyenek 4

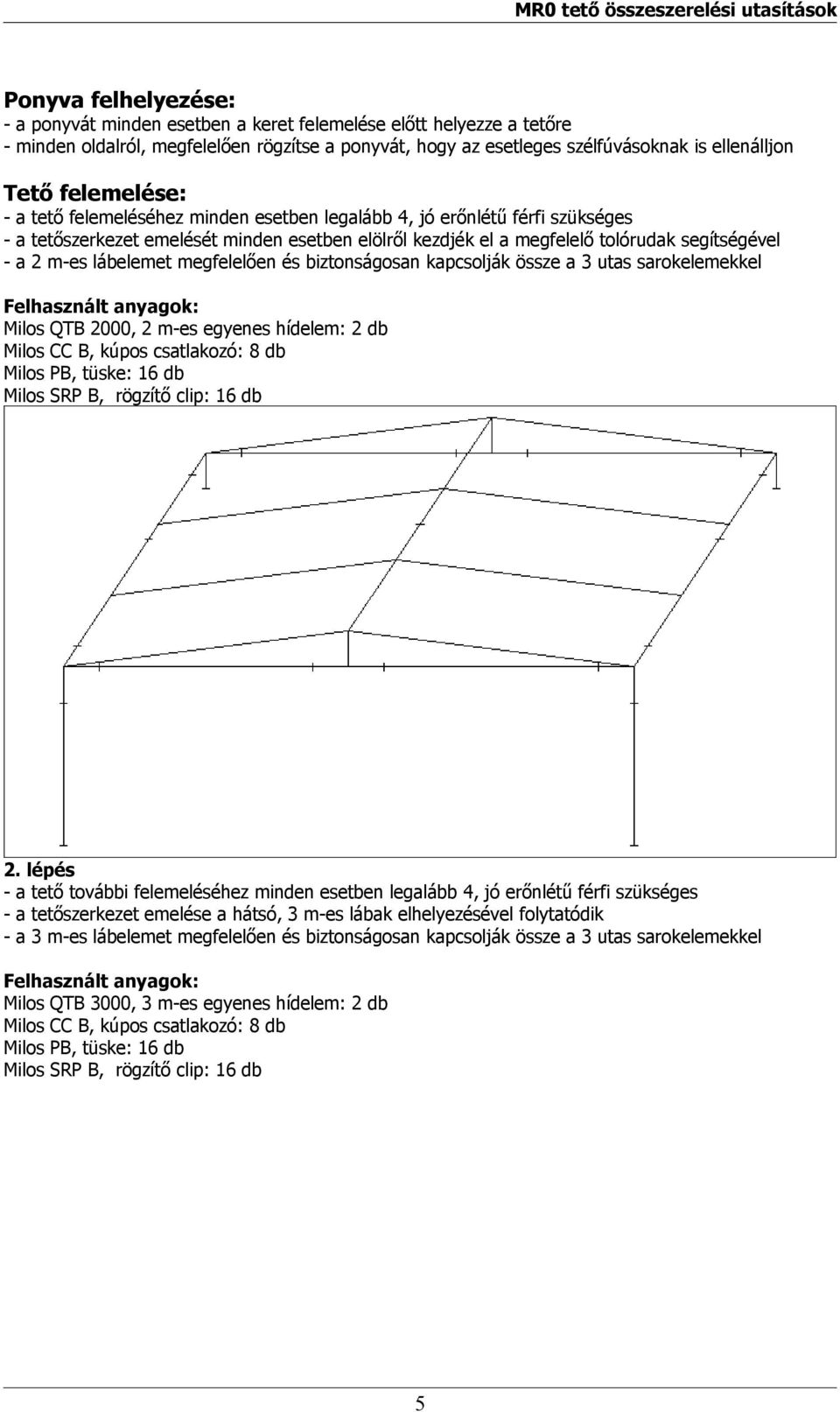

5 Ponyva felhelyezése: - a ponyvát minden esetben a keret felemelése előtt helyezze a tetőre - minden oldalról, megfelelően rögzítse a ponyvát, hogy az esetleges szélfúvásoknak is ellenálljon Tető felemelése: - a tető felemeléséhez minden esetben legalább 4, jó erőnlétű férfi szükséges - a tetőszerkezet emelését minden esetben elölről kezdjék el a megfelelő tolórudak segítségével - a 2 m-es lábelemet megfelelően és biztonságosan kapcsolják össze a 3 utas sarokelemekkel Felhasznált anyagok: Milos QTB 2000, 2 m-es egyenes hídelem: 2 db Milos CC B, kúpos csatlakozó: 8 db Milos PB, tüske: 16 db Milos SRP B, rögzítő clip: 16 db 2. lépés - a tető további felemeléséhez minden esetben legalább 4, jó erőnlétű férfi szükséges - a tetőszerkezet emelése a hátsó, 3 m-es lábak elhelyezésével folytatódik - a 3 m-es lábelemet megfelelően és biztonságosan kapcsolják össze a 3 utas sarokelemekkel Felhasznált anyagok: Milos QTB 3000, 3 m-es egyenes hídelem: 2 db Milos CC B, kúpos csatlakozó: 8 db Milos PB, tüske: 16 db Milos SRP B, rögzítő clip: 16 db 5

6 3. lépés - a tető további felemeléséhez minden esetben legalább 4, jó erőnlétű férfi szükséges - a tetőszerkezet emelése az első híd emelésével folytatódik, a 2 m-es lábak elhelyezésével - a 2 m-es elemet megfelelően és biztonságosan kapcsolják össze a már meglévő 2 m-es lábelemmel Felhasznált anyagok: Milos QTB 2000, 2 m-es egyenes hídelem: 2 db Milos CC B, kúpos csatlakozó: 8 db Milos PB, tüske: 16 db Milos SRP B, rögzítő clip: 16 db 6

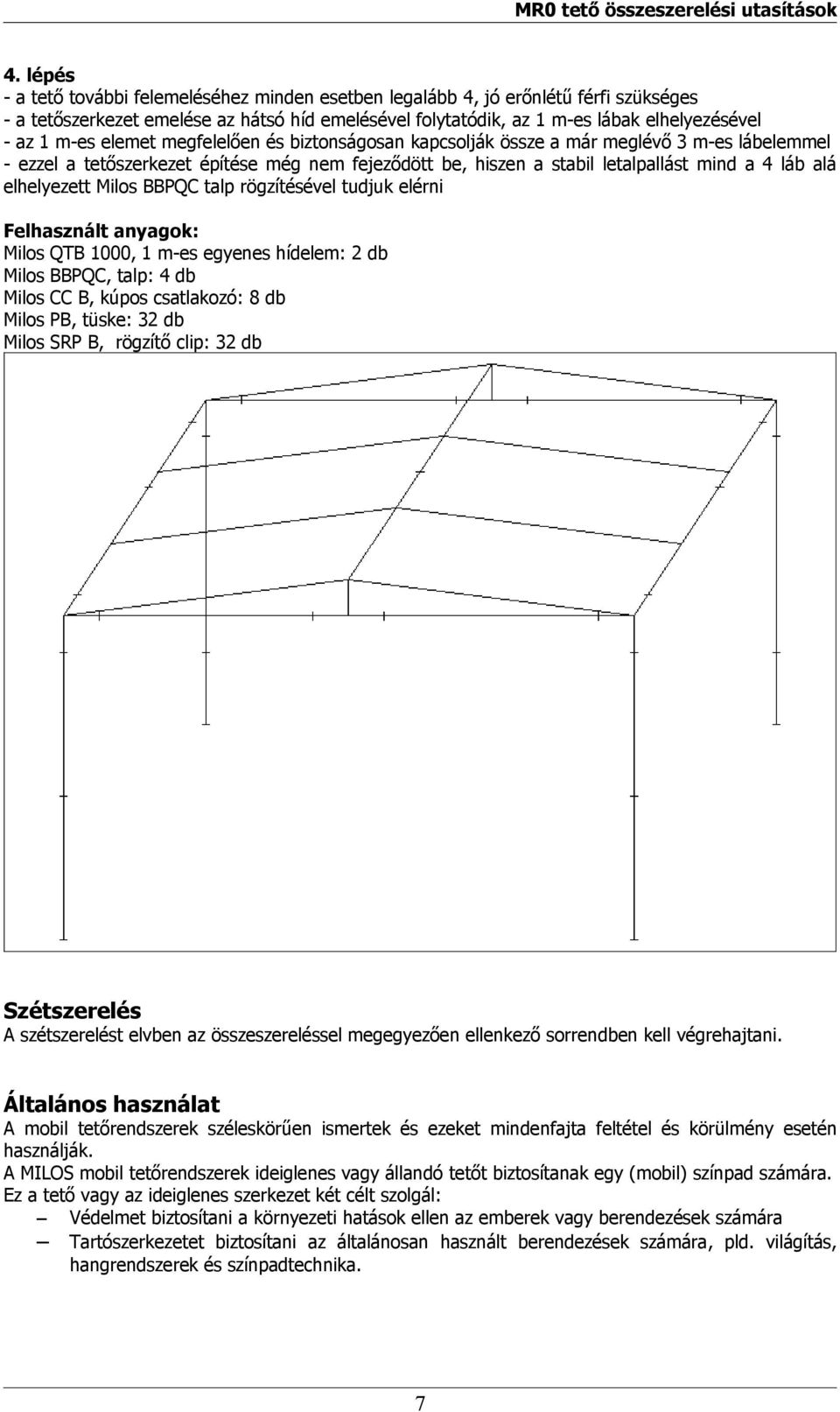

7 4. lépés - a tető további felemeléséhez minden esetben legalább 4, jó erőnlétű férfi szükséges - a tetőszerkezet emelése az hátsó híd emelésével folytatódik, az 1 m-es lábak elhelyezésével - az 1 m-es elemet megfelelően és biztonságosan kapcsolják össze a már meglévő 3 m-es lábelemmel - ezzel a tetőszerkezet építése még nem fejeződött be, hiszen a stabil letalpallást mind a 4 láb alá elhelyezett Milos BBPQC talp rögzítésével tudjuk elérni Felhasznált anyagok: Milos QTB 1000, 1 m-es egyenes hídelem: 2 db Milos BBPQC, talp: 4 db Milos CC B, kúpos csatlakozó: 8 db Milos PB, tüske: 32 db Milos SRP B, rögzítő clip: 32 db Szétszerelés A szétszerelést elvben az összeszereléssel megegyezően ellenkező sorrendben kell végrehajtani. Általános használat A mobil tetőrendszerek széleskörűen ismertek és ezeket mindenfajta feltétel és körülmény esetén használják. A MILOS mobil tetőrendszerek ideiglenes vagy állandó tetőt biztosítanak egy (mobil) színpad számára. Ez a tető vagy az ideiglenes szerkezet két célt szolgál: Védelmet biztosítani a környezeti hatások ellen az emberek vagy berendezések számára Tartószerkezetet biztosítani az általánosan használt berendezések számára, pld. világítás, hangrendszerek és színpadtechnika. 7

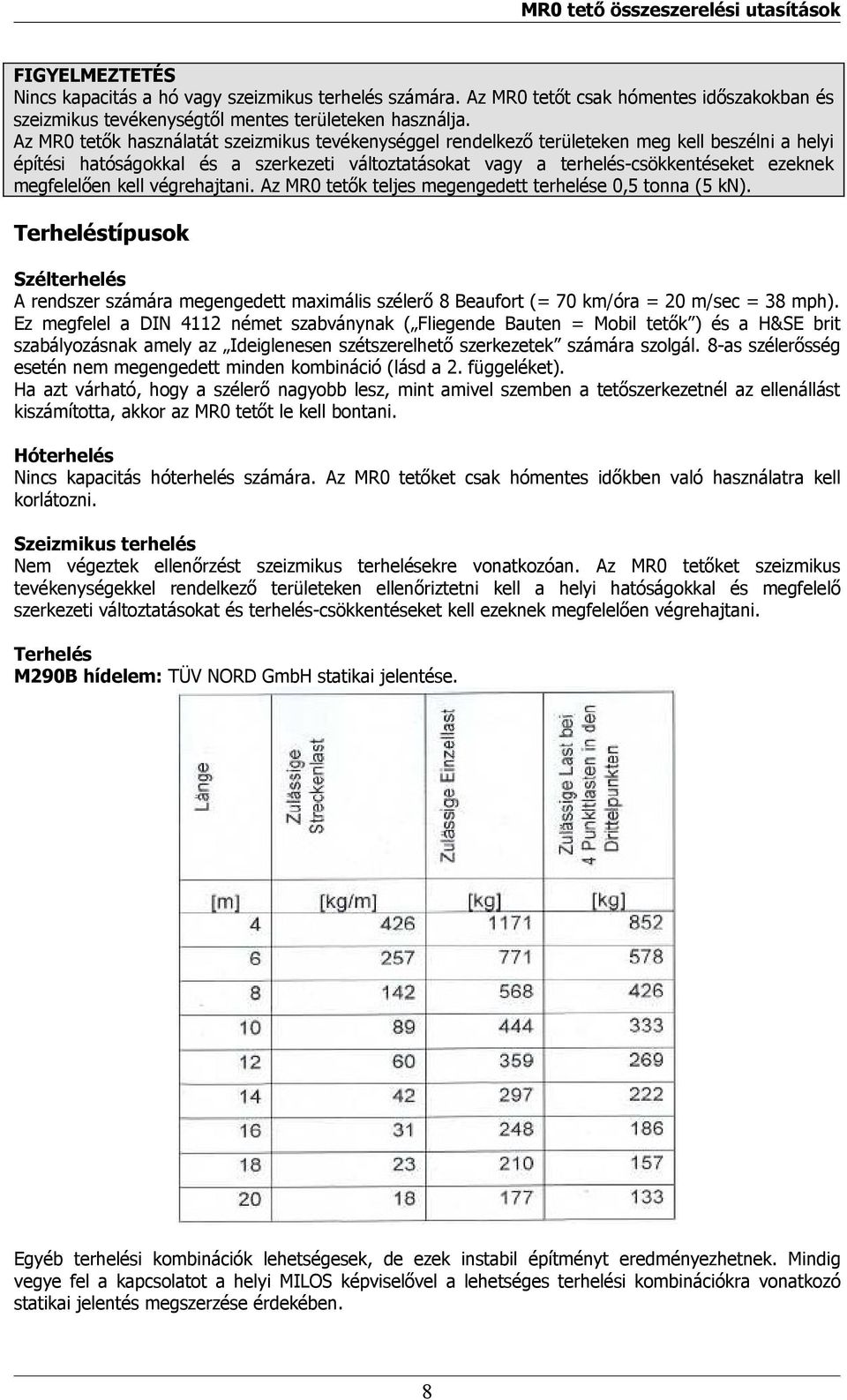

8 FIGYELMEZTETÉS Nincs kapacitás a hó vagy szeizmikus terhelés számára. Az MR0 tetőt csak hómentes időszakokban és szeizmikus tevékenységtől mentes területeken használja. Az MR0 tetők használatát szeizmikus tevékenységgel rendelkező területeken meg kell beszélni a helyi építési hatóságokkal és a szerkezeti változtatásokat vagy a terhelés-csökkentéseket ezeknek megfelelően kell végrehajtani. Az MR0 tetők teljes megengedett terhelése 0,5 tonna (5 kn). Terheléstípusok Szélterhelés A rendszer számára megengedett maximális szélerő 8 Beaufort (= 70 km/óra = 20 m/sec = 38 mph). Ez megfelel a DIN 4112 német szabványnak ( Fliegende Bauten = Mobil tetők ) és a H&SE brit szabályozásnak amely az Ideiglenesen szétszerelhető szerkezetek számára szolgál. 8-as szélerősség esetén nem megengedett minden kombináció (lásd a 2. függeléket). Ha azt várható, hogy a szélerő nagyobb lesz, mint amivel szemben a tetőszerkezetnél az ellenállást kiszámította, akkor az MR0 tetőt le kell bontani. Hóterhelés Nincs kapacitás hóterhelés számára. Az MR0 tetőket csak hómentes időkben való használatra kell korlátozni. Szeizmikus terhelés Nem végeztek ellenőrzést szeizmikus terhelésekre vonatkozóan. Az MR0 tetőket szeizmikus tevékenységekkel rendelkező területeken ellenőriztetni kell a helyi hatóságokkal és megfelelő szerkezeti változtatásokat és terhelés-csökkentéseket kell ezeknek megfelelően végrehajtani. Terhelés M290B hídelem: TÜV NORD GmbH statikai jelentése. Egyéb terhelési kombinációk lehetségesek, de ezek instabil építményt eredményezhetnek. Mindig vegye fel a kapcsolatot a helyi MILOS képviselővel a lehetséges terhelési kombinációkra vonatkozó statikai jelentés megszerzése érdekében. 8

9 Mit szabad és mit nem szabad tenni 1. Ellenőrizze azt, hogy az összes rácsos tartó csap és biztonsági csap megfelelő pozícióban vane, mielőtt a rácsos tartó áthidalóra terhelést helyezne. 2. Ismerje meg és ellenőrizze a kiválasztott áthidalásnál a megengedhető terheléselrendezést (lásd a Terhelés fejezetet) 3. Ismerje meg és ellenőrizze az alkalmazandó terhelést. 4. Mindig mindkét alsó rácsrúdra ossza el a terhelést. FIGYELEM Amikor a rácsos tartónak csak egy oldala kerül terhelés alá, akkor a megengedhető terhelést a felére kell csökkenteni. 5. Ne terheljen túl egy rácsos tartót. Ez nem biztonságos és a legtöbb országban tilos. 6. Csökkentse a megengedhető terheléseket felére 3-dimenziós sarkok használatakor. 7. A rácsos tartók vízszintes vagy oldalterhelését mindig akadályozza meg. Előzze meg a szélterhelést. 8. A rácsos tartót mindig az alsó rácsrudak csomópontjainál függessze fel vagy támassza alá (lásd a 16. és 17. ábrákat). Ábraszöveg fordítás END BRACING = Záró rácsösszekötő LOWER CHORD = Alsó rácsrúd 16. ábra: Csomópontok, háromszögletű rácsos tartók NODE POINT = Csomópont DIAGONAL SPACER = Átlós távtartó UPPER CHORD = Felső rácsrúd 17. ábra: Csomópontok, négyszögletes rácsos tartók 9. A rácsos tartó emelésekor az összes emelőlánc ugyanolyan sebességgel működjön. 10. Egy rácsos tartó szerkezetet emelő összes emelődobnak ugyanazon sebességgel kell működnie. 11. Védje a rácsos tartókat vagy a terhelést tartó poliészter kerek függesztő szerkezeteket a hőforrásoktól (spot-lámpák, fényszórók, pirotechnikai eszközök és lézerek). 100 C fölötti hőmérsékletek normálisak spot-lámpáknál, de veszélyesek a poliészter kerek függesztő szerkezetekre. 12. Használjon tokozott drótkötél függesztő szerkezeteket a felfüggesztésre vagy biztosításként, amikor a hőmérséklet veszélyt jelenthet. 13. Védje a rácsos tartót a koptató felületektől vagy a drótkötelek vágó hatásától. 14. Előzze meg azt, hogy a rácsrudakra az alkalmazott felfüggesztési módszerekből nyomóerők hassanak. A kosaras összekapcsolókat mindig a következő rácsösszekötő csövekhez csatlakoztassa. 15. Akadályozza meg azt, hogy a rácsrudakat a C-szorító csavarok túlhúzásával vagy azáltal károsítsák, hogy a felerősített spot-lámpák elfordulnak a rácsrúd körül. 16. Csökkentse a rácsos tartóra és az emelődobra ható megengedett terhelést, amikor a teljes rácsot vagy építményt mozgatni kell. 17. Az egyenletes eloszlású terheléssel rendelkező hosszú áthidalók, amennyiben azok több mint 2 emelődobbal vagy oszloppal rendelkeznek, a folytonos gerendákra jellemző specifikus támaszponti erőkkel rendelkeznek, ahol a központi támaszponti erők jelentősen magasabbak, mint a végeken jelentkező támaszponti erők. 9

10 Biztonságtechnikai vizsgálati intervallum A MILOS támogatja, hogy egy illetékes személy gondosan dokumentált vizsgálatot hajtson végre évente legalább egyszer és lehetséges, hogy ennél gyakrabban is, ha a használati körülmények vagy a használati intenzitás ezt megkívánja. A MILOS kritériumai részletesebbek és komolyabbak, mint a szórakoztatóiparban használt rácsos szerkezetekre vonatkozó jelenlegi alábbi nemzetközi szabványokéi: ESTA/ANSI szabványtervezetek: Szabványok a szórakoztatóiparban használt rácsos szerkezetek és tornyok tervezésére, gyártására és használatára vonatkozóan, valamint egy hasonló PLASA/BSI-tervezet. FIGYELMEZTETÉS Az összes részt ellenőrizni kell és vizuálisan meg kell vizsgálni károsodás vagy egyéb olyan szempontok szerint, amelyek hátrányosan befolyásolhatnák a rácsos szerkezetek biztonságát, ezt minden használat előtt végre kell hajtani. Vizsgálati kritériumok Az MR0 tetők biztonságos használatára vonatkozó felelősség elsődlegesen magára a felhasználóra hárul. FIGYELMEZTETÉS A MILOS rácsos szerkezeteket ki kell dobni és ki kell vonni a szolgálatból, ha az alábbiakban említett bármilyen kritériumok bármelyike teljesül. Általános rész 1. Bármilyen a következőket tartalmazó azonosító hiánya: gyártó, rácsos szerkezet típus és gyártási dátum. 2. A modul állandó (plasztikus) deformálódása elforgás, elhajlás, elcsavarodás miatt vagy egyéb, az eredeti konstrukcióhoz képest megvalósult deformáció. 3. A hegesztések repedéseket vagy hirtelen folytonossági hiányokat mutatnak. A 30-as és 40-es sorozatoknál a rácsösszekötők hegesztéseinél a nyitott vég normális és azt a TÜV tanúsítványban elfogadták. 4. Bármilyen nem teljes hegesztés nem számítva az átlós rácsösszekötők végződési területeit. 5. A hegesztett területek több mint 10%-os csökkenése kopás vagy szakadás miatt. 6. Kiterjedt korrózió, amely a teljes rácsos szerkezet keresztmetszetét több mint 10%-kal csökkenti. Rácsrudak 1. Bármilyen eltört, elhajolt vagy részlegesen hiányzó rácsrúd. 2. Bármilyen, a középvonaltól több mint 5 -kal elhajolt rácsrúd (lásd a 18. ábrát). 3. Bármilyen rácsrúd-végnek az összekapcsolóhoz viszonyított olyan elhajlása, amely két modul összekapcsolásakor erő használatát igényli. 4. Olyan repedések, vágások vagy kopások a rácsrúd felületén, amely a rácsrúd keresztmetszeti területét több mint 10%-kal csökkenti. 5. Az 1 mm mélyebb és 10 mm-nél hosszabb repedés vagy vágás tekintet nélkül annak irányára. 6. Bármilyen, a rácsrúd keresztmetszeti területét több mint 5%-kal csökkentő sima kerek lyuk. 7. A kerek cső ovalitása vagy elhajlása miatti állandó (plasztikus) deformáció, ha az nagyobb mint 10%. 10

11 18. ábra: Elhajolt rácsrudak Rácsösszekötők 1. Bármelyik átlós rácsösszekötő, vég vagy kereszt rácsösszekötő eltört vagy részben hiányzik. 2. Bármelyik rácsösszekötő a középvonaltól több mint 10 -kal elhajolt (lásd a 19. ábrát). 3. A rácsösszekötőkön jelentkező repedések, vágások vagy kopás, amennyiben ez a rácsösszekötő keresztmetszeti területét több mint 15%-kal csökkenti. 4. A rácsösszekötőkön bármilyen olyan repedés vagy vágás, amely mélyebb mint 0,5 mm és hosszabb mint 10 mm, tekintet nélkül annak irányára. 5. Bármilyen kerek lyuk, amely a rácsösszekötő keresztmetszeti területét több mint 5%-kal csökkenti. 6. A kerek cső ovalitása vagy elhajlása miatti állandó deformáció, ha az nagyobb mint 10%. 19. ábra: Elhajolt rácsösszekötők Kúpos összekapcsoló rendszer 1. A hegesztett 601-es fogadó csőszerelvény hiányzó, repedt vagy eltört részei. 2. A rácsrudak és a fogadó csőszerelvény közötti repedt vagy részben eltört hegesztések. 3. A rácsrudakban vagy a kúpos összekapcsolókban (lásd a 20. ábrát) található CCS-603 kúpos karmantyú-csapoknál bármilyen ovális alakú kopás a lyukakban. 11

12 Ábraszöveg fordítás MAXIMUM 10% RADIAL ENLARGED HOLE = Radiálisan maximum 10%-kal megnagyobbodott lyuk NORMAL CONICAL DRILL= Normál kúpos furat MAXIMUM 10% AXIAL ENLARGED HOLE = Axiálisan maximum 10%-kal megnagyobbodott lyuk 20. ábra: Ovális alakú lyukak 4. A karmantyú csap lyukak vonalon kívüli elfordulása egy CCS-600 összekapcsolón belül vagy két szomszédos rész között, ha ezek értéke nagyobb mint Az összekapcsoló fogadó részekkel rendelkező rácsrúd-végek több mint 5 -kal való elhajlása, amennyiben ez nehézséget jelent összeszerelés alatt két rácsos szerkezet modul összeerősítésénél. 6. A keresztmetszeti területen az összekapcsolóban vagy a fogadó részen olyan kopás, amely nagyobb mint 10%. 7. A fogadó rész hegesztése mellett a rácsrúd területen jelentkező deformáció vagy torzulás. Az összenyomáskor a túlterhelés kifelé irányuló préselődési hatásokat eredményez, amelynél a rácsrúdban jelentkező feszültség tovább adódik a hegesztésekre. 8. Bármilyen repedés, vágás vagy kalapácsütés a fogadó részen, amely mélyebb mint 2 mm és hosszabb, mint 10 mm, nem számít annak iránya. 9. Túlzott korrózió az összekapcsolásnál. Amennyiben a rendszerek belső térben több mint 1 évig maradnak összeszerelve, vagy a szabadban több mint egy nyári szezonig maradnak összeszerelve, akkor tanácsos, hogy csak új és frissen galvanizált karmantyús csapokat használjanak a galvanikus korrózióból eredő bármilyen veszély megelőzése érdekében. Kúpos karmantyúcsapok Ezeket az acél csapokat csak fogyóanyagoknak nevezik, ez azt jelenti, hogy ezek a részek a leginkább érzékenyek kalapács stb. használata miatti kopásra. Ezenkívül itt nagymértékű túlterhelésjelek, összenyomódási és benyomódási jelek is láthatók. 1. Az átmérő csökkenése több mint 10%-kal. 2. A csap sima felületének vágás, benyomódás, repedés és egyéb okok miatti károsodása (lásd a 21. ábrát). 3. Sorják, gombák és egyéb kiterjedt éles szélek a csap kisebb átmérőjű végénél. 4. Kalapácsütés miatti deformáció, amely a biztonsági rögzítő lyukba való tapadáshoz vagy a csavarmenet károsodásához vezet. 5. A karmantyúcsap bármelyik részén található cinkbevonat elvesztése, amely korróziót okoz. 6. Az olyan önzáró anyák nem használhatók, amelyeknél a nylon záró mechanizmus kopás miatti nyilvánvaló károsodása észlelhető. 12

13 21. ábra: Károsodott karmantyúcsapok Acélhuzalok és láncok Végezzen ellenőrzést a csörlő kézikönyvében megadott vizsgálati kritériumoknak megfelelően, valamint az acélhuzalok és láncok karbantartási utasításainak megfelelően. Karbantartás Bármilyen más olyan helyzethez hasonlóan, ahol a kopás természetes, a rácsos szerkezetek is karbantartást igényelnek. Különös figyelmet kell fordítani az összekapcsoló komponensekre. Ezeket a komponenseket fogyó anyagoknak tekintjük olyan tekintetben, hogy ezek a részek nagyobb kopást mutatnak használat során és ezeket időről-időre újakkal kell kicserélni. Összekapcsoló komponensek: A felületet rendszeresen simítsa finom csiszolópapírral. Vékonyan állandóan kenje be azokat szilikonolajjal, spray-el vagy hasonló kenőanyaggal. Megjegyzés: Bármilyen felhasznált kenőanyag nem lehet ragadós, ezáltal megakadályozzuk a kosz, por vagy kis részecskék összegyűjtését. Tiltsa meg azt, hogy az összekapcsoló komponenseknél a spray-el való festés megszáradjon, amikor azok a helyükön vannak, mivel ennek negatív hatása van a pontos illesztésre (egy festékcsepp 5-ször vastagabb, mint a CNC-tűrés és ez ragasztóként működhet, amikor az összekapcsoló felületei között összenyomják). Acélhuzalok és láncok Végezzen ellenőrzést az emelődobok kézikönyvének megfelelően, valamint az acélhuzalok és láncok karbantartási utasításainak megfelelően. Amikor úgy találja, hogy a modulok bármilyen szempontból hátrányosan befolyásolják a biztonságot, akkor ezeket a modulokat ki kell venni a használatból és világosan meg kell jelölni olyan módon, hogy az megakadályozza a hibás használat lehetőségét. A biztonság ilyen szempontjának érvényesítése azonban nagymértékben függ a vállalat által követett eljárásoktól és/vagy a szerkezetet éppen bérlő ügyfél megfelelő informálásától és betanításától. Csak egy ragasztószalag elhelyezése egy károsult alkatrészen nem elegendő, mivel ez könnyen eltávolítható. FIGYELMEZTETÉS A rácsos szerkezet rendszeres időszakokban végzett karbantartásának és/vagy felülvizsgálatának elhanyagolása esetleg nem biztonságos termékek használatához vezethet, amely a vagyoni károsodás, személyi sérülés vagy éppen halál kockázatát eredményezi. 13

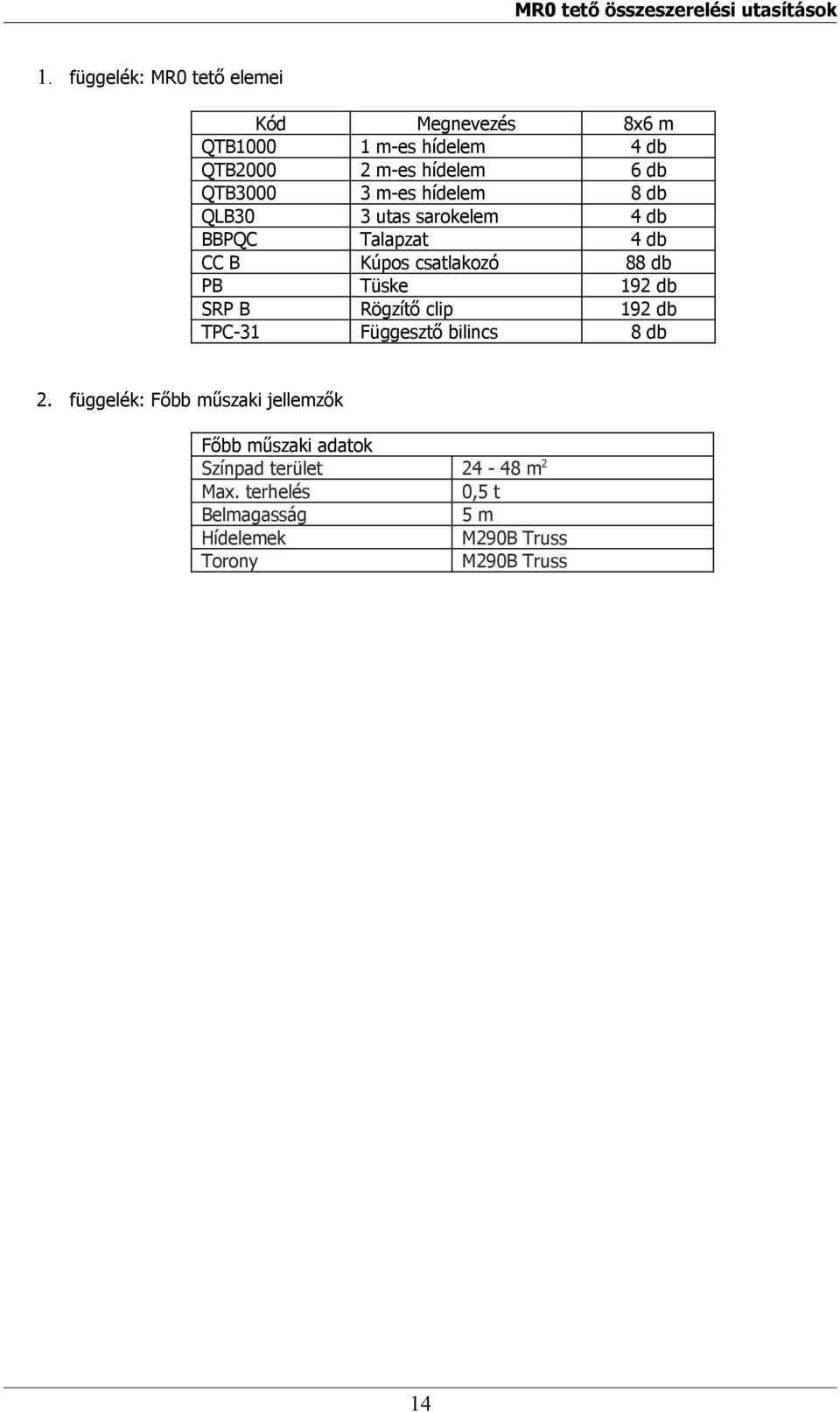

14 1. függelék: MR0 tető elemei Kód Megnevezés 8x6 m QTB m-es hídelem 4 db QTB m-es hídelem 6 db QTB m-es hídelem 8 db QLB30 3 utas sarokelem 4 db BBPQC Talapzat 4 db CC B Kúpos csatlakozó 88 db PB Tüske 192 db SRP B Rögzítő clip 192 db TPC-31 Függesztő bilincs 8 db 2. függelék: Főbb műszaki jellemzők Főbb műszaki adatok Színpad terület m 2 Max. terhelés 0,5 t Belmagasság 5 m Hídelemek M290B Truss Torony M290B Truss 14
