Összeszerelési útmutató. REM mobil galéria kombináció csúszdával és kötélhíddal

Átírás

1 Összeszerelési útmutató REM mobil galéria kombináció csúszdával és kötélhíddal 1

2 Köszönjük, hogy termékünket választotta! Termékeink egyedi kézi gyártásúak, ezért a szokásosnál nagyobb ügyességet igényel összeszerelésük. Kérjük mielőtt nekikezdene a munkának olvassa át előre az útmutatót, hogy kellőképpen felkészülhessen. Szüksége lesz legalább egy segítőre, valamint egy teljes napra, hogy kényelmesen dolgozhasson. Amennyiben az összeszerelés során elakad, akkor keressen minket elérhetőségeinken, ahol segítségére leszünk. Amennyiben nem biztos képességeiben, kérjük inkább bízzon meg szakembert a munka elvégzésével. Reméljük fennakadás nélkül össze tudja szerelni a galériát, mely gyermeke örömére hosszú évekig szolgál. Üdvözlettel: Jabuga 2

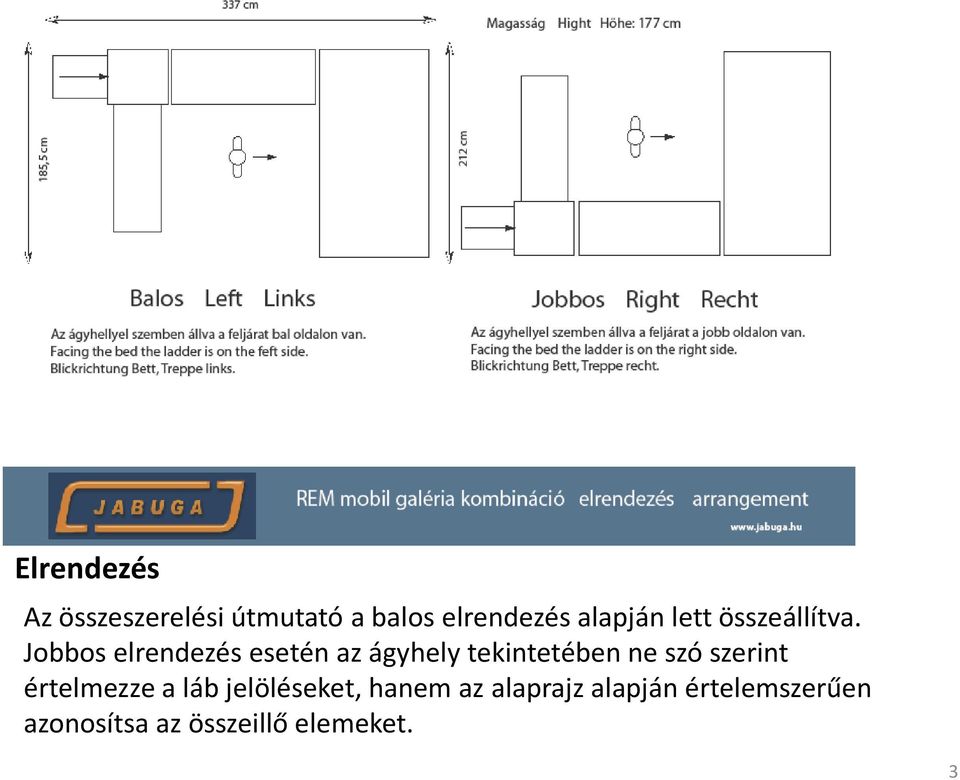

3 Elrendezés Az összeszerelési útmutató a balos elrendezés alapján lett összeállítva. Jobbos elrendezés esetén az ágyhely tekintetében ne szó szerint értelmezze a láb jelöléseket, hanem az alaprajz alapján értelemszerűen azonosítsa az összeillő elemeket. 3

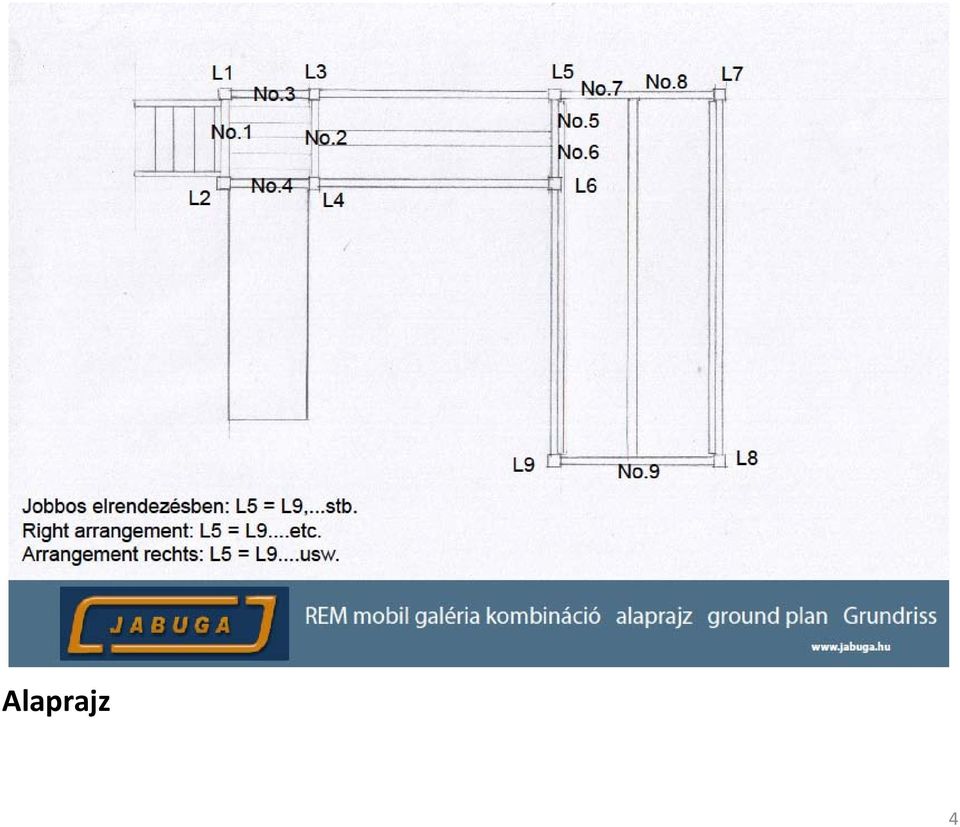

4 Alaprajz 4

5 Alkatrészek ellenőrzése Kérjük ellenőrizze, hogy a csomagban megtalált e minden szükséges alkatrészt. 5

6 Alkatrészek Bútorösszehúzó csavar és tönkanya, m8* db 6

7 Alkatrészek Bútorösszehúzó csavar és tönkanya, m8*80 2 db 7

8 Alkatrészek Menetes szár, alátét, anya, fedőkupak 1-1 db 8

9 Alkatrészek Pozdorja csavar, 5*70 7 db 9

11 Alkatrészek Pozdorja csavar 4*50 8 db 11

13 Alkatrészek Kézikerék 2 db 13

14 PZ2 PZ1 H4 Szükséges szerszámok Az összeszereléshez egy 4-es imbuszkulcsra, egy egyenes csavarhúzóra, egy csavarbehajtóra PZ 2 és PZ 1 bitfejekkel és egy 13-as villáskulcsra van szüksége. Egy mérőszalag és egy H4 imbusz bit segítségére lehet. 14

15 Szükséges szerszámok Amennyiben nem áll rendelkezésre csavarbehajtó, akkor csavar behajtására alkalmas fúró-csavarozó, vagy végső esetben kézi csavarhúzó is megfelelő. 15

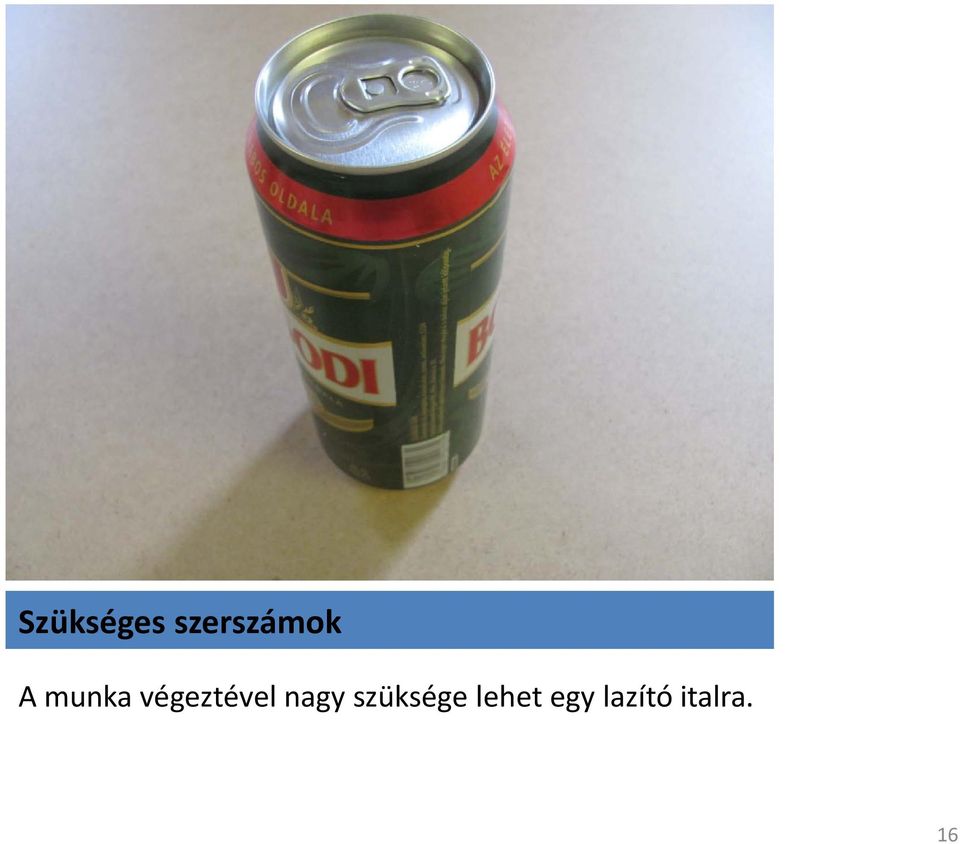

16 Szükséges szerszámok A munka végeztével nagy szüksége lehet egy lazító italra. 16

17 Fontos tudnivalók! Az egyedi furatolás következtében esetleg forgács maradhat a furat járatában, melyet a befelé tartó csavar a csavarnyílásba sodorhat. A nyílásokat mi minden esetben ellenőrizzük, de a biztonság kedvéért Önnek is követnie kell az alábbi lépéseket. Azért kérjük ezt mert ha forgács kerül a csavarnyílásba, vagy bármely egyéb okból akár csak egy csavarpont is megszorul, akkor a kombináció egésze összeszerelhetetlenné, használhatatlanná, a csomópont visszabonthatatlanná válik! Ha egy csavar szorul soha ne erőltesse! Ilyenkor csavarja ki a csavart, és fordítsa el a tönkanya nyílását 180 fokkal. Szükség esetén bontsa vissza a csomópontot, és ellenőrizze újra a furatokat. Az ellenőrzéshez kövesse az alábbi lépéseket: 17

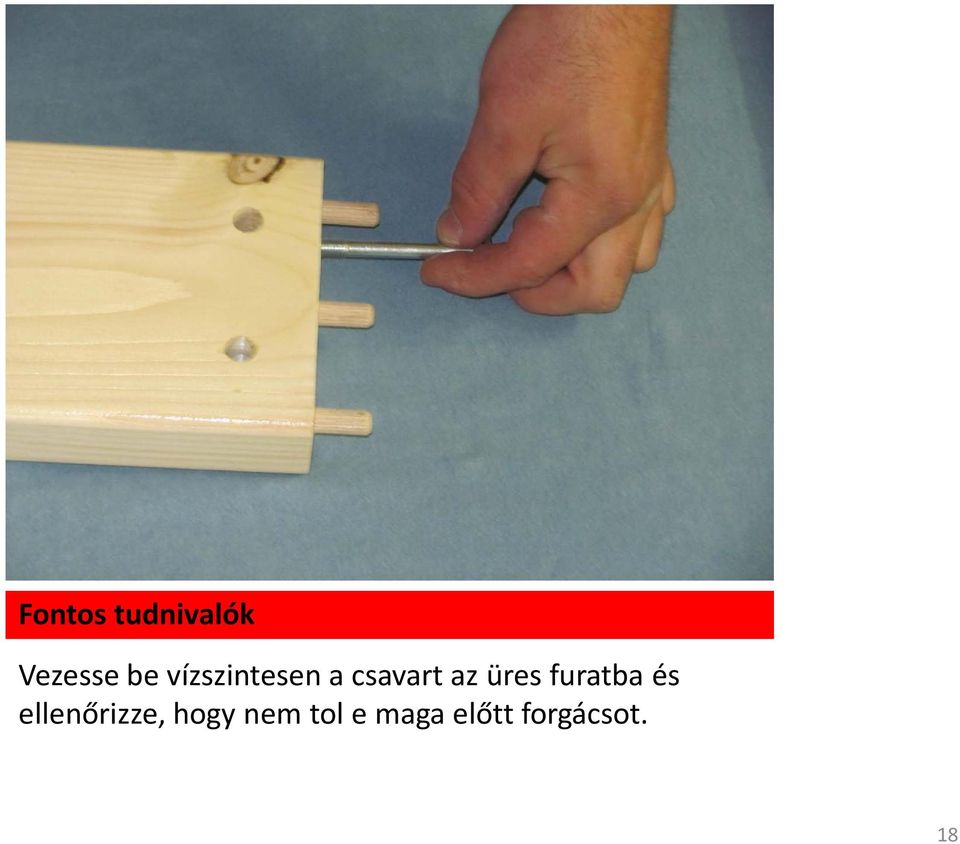

18 Fontos tudnivalók Vezesse be vízszintesen a csavart az üres furatba és ellenőrizze, hogy nem tol e maga előtt forgácsot. 18

19 Fontos tudnivalók Amennyiben a csavar forgácsot tol maga előtt, akkor vezesse be a csavart a függőleges furatba és a csavar menetével, mint reszelővel távolítsa el a kitolt forgács szilánkot. A törmeléket fújja ki. 19

20 Fontos tudnivalók Amikor meggyőződött arról, hogy a furat tiszta, akkor tegye a tönkanyát a függőleges furatba, ügyelve arra, hogy a vájat felül legyen és a tönkanya csavarnyílása értelemszerűen a vízszintes furat felé mutasson. 20

21 Fontos tudnivalók Szükség esetén az imbuszkulcs vagy a csavarhúzó szárával nyomja le a tönkanyát a furatban. 21

22 Fontos tudnivalók Vezesse a vízszintes járatba az imbuszkulcs (vagy egyéb vékony szerszám szárát), hogy az esetleg elfordult tönkanyát a megfelelő magasságba és irányba igazítsa. 22

23 Fontos tudnivalók A csavarok meghúzásakor szükség esetén egyenes csavarhúzóval tudja a tönkanyát a megfelelő irányba megtartani. A szoruló csavart soha ne erőltesse, hanem inkább bontsa vissza! 23

24 További fontos tudnivalók A lábak az aljukon az alaprajz szerint számozottak és állítható talpat rejtenek. Mielőtt felállítja a lábat csavarja a ki az állítható talpat úgy, hogy az az anyag szintjén 1-2 mm-el kijjebb álljon. 24

25 Fontos tudnivalók A tönkanya furatok mindig a kombinációs elemek belseje felé néznek. 25

26 Összeszerelés lépésekben Csomagoljon ki minden elemet. Tegye szabaddá a beépítendő térrészt. Kövesse a lépéseket. Figyelje az elemeken elhelyezett jelöléseket és számozásokat. 26

27 Első lépés Tegye az italt a hűtőbe, hogy mire végez megfelelő hőmérsékletű legyen. 27

28 Fent Up Oben Lent Down Unten 28

29 Fent Up Oben L2 No. 1 L1 Torony külső oldala Rövid összekötő Lent Down Unten L1, L2 No. 1, Rövid összekötő (6,4*4*44) No.1: Jelölés az elemen: a nyíl a felső él felé mutat. 29

30 L4 No. 2 L3 Torony kötélhíd felőli oldala L3, L4 No. 2, Rövid összekötő No. 2: Jelölés az elemen: A nyíl a felső él felé mutat. 30

31 L4 No. 3 L3 Torony összekötők Rövid összekötők No. 3 elem 31

32 No. 3 L3 No. 4 L4 Torony összekötők Rövid összekötők No. 4 32

33 L2 L1 L4 L3 Torony összeállítása 33

34 No. 6 L 5 No. 5 L 6 Ágyhely kötélhíd felőli oldala L5, L6 No. 5, No. 6 No. 6: Jelölés az elemen: a nyíl a felső él felé mutat 34

35 No. 6 No. 6 elemet a megfelelő furatba 35

36 Alkatrészek Menetes szár, alátét, anya, fedőkupak 1-1 db 36

37 No. 5 No. 5 + alkatrész A menetes szárat csavarja be ütközésig. 37

38 L7 No.7 No. 8 L5 Ágyhely rövid oldala L7 No. 7, No. 8 No. 7: Jelölés az elemen: A nyíl a felső él felé mutat. No. 8: Jelölés az elemen: Az L5 felöli véget jelöli. 38

39 No.9 L8 L9 Ágyhely rövid oldala L8, L9 No.9, Összekötő No. 9: Jelölés az elemen: A nyíl a felső él felé mutat. 39

40 Alkatrészek Bútorösszehúzó csavar és tönkanya, m8*80 2 db 40

41 Kötélhíd torony felöli csavarpontja Jelölés az elemen: A torony felöli (alsó) oldalt jelöli. Kérje segítője segítségét. 41

42 Kötélhíd ágyoldal felöli csavarpontja Csavarja be a csavart, hogy az elemek ne tudjanak szétválni, de ne húzza szorosra a csavarokat. Hagyjon annyi rést, hogy a felső karfákat be tudja illeszteni. 42

43 Kötélhíd karfa Tegye be a karfát, de a felső csavarokat ne húzza meg teljesen. Tegye be a másik karfát, majd húzza szorosra az összes csavart. 43

45 Biztonságtechnikai változtatás A kötélhíd felső bekötési módja biztonsági szempontok miatt módosul. Illessze a szabad kötélvéget a furatba, majd 4*50 csavar segítségével rögzítse. 45

46 Ágyhely hosszú oldala Kérje segítője segítségét. 46

47 Hosszú ágyoldal összekötő Kérje segítője segítségét. 47

48 Ágyhely rövid oldala A csavarokat ne húzza meg teljesen. 48

49 Alkatrész Vegye le az anyát és az alátétet a menetes szárról. 49

50 Ágyhely hosszú oldala Sréhen vezesse a helyére az elemet. 50

51 Ágyhely hosszú oldala Illessze a helyére az elemet. 51

52 Ágyhely hosszú oldala A csavarokat ne húzza szorosra. 52

53 Hosszú ágyoldal összekötő A csavarokat ne húzza szorosra. 53

54 Alkatrész 54

55 Alkatrész 55

57 Alkatrész 57

58 Középső ágyrácstartó Kérje segítője segítségét. A csavarokat ne húzza szorosra. 58

59 Alkatrészek Pozdorja csavar, 4*70 x db 59

60 Korlát betét Tegye a helyére a betétet. Szükség esetén lazítsa vissza a csavarpontokat és lábakat, hogy az elemet erőltetés nélkül tudja beilleszteni. Ha az elem a helyén van, akkor egy oldalon csavarozással rögzítse, majd húzza szorosra a csavarpontot. Ezt követően a másik oldalon is rögzítse csavarozással. Ha az összes betét a helyén van, akkor húzzon meg minden lazán hagyott csavart. 60

61 Korlát betét a toronyban A csavarpontokat és a csavarokat csak azt követően húzza szorosra, ha már a hajópadló burkolat is a helyére került. 61

63 Hajópadló burkolat Az elemeket a nútba sréhen vezetett csavarozással rögzítse a végétől cc. 2 cm-re. Nem szükséges előfúrni, közvetlenül az anyagba csavarozhat. A hajópadló elemek beillesztéséhez szükség esetén lazítsa vissza a csavarpontokat. 63

64 Hajópadló burkolat Az utolsó elemet merőlegesen vezetett csavarozással rögzítse a szélétől cc. 2 cm-re. 64

65 Hajópadló burkolat A hajópadló rögzítését követően húzzon meg minden csavart és csavarpontot. 65

67 Lépcső A láb belső éle és a lépcsőoldal vége kell, hogy egy vonalban legyenek. 67

68 Alkatrészek Kézikerék 2 db 68

69 Csúszdatest és fülek Tegye a csúszdát a helyére, és rögzítse rá a jobb oldali fület a kézikerékkel. 69

70 Csúszdatest és fülek Igazítsa a csúszdát a helyére. Ne hagyjon rést. 70

72 Csúszdatest és fülek Rögzítse az elemet csavarozással. 72

73 Csúszdatest és fülek Ugyanígy rögzítse a másik elemet is. 73

74 Opcionális: Feljutást gátló panel 74

76 Kapaszkodók Rögzítse mindkét kapaszkodót 76

78 Opcionális: Kiesésvédő panel sínje. 78

79 Opcionális: Kiesésvédő panel 79

80 Elkészült a kombináció Ha minden lépést helyesen követett, akkor elkészült. Helyezze el a kombinációban az ágyrácsot és matracot. Ezt követően már nincs más dolga, mint behűtött italát elégedetten elfogyasztani, és elnézni, ahogy gyermeke(i) birtokba veszi(k) a kombinációt. 80

81 Opcionális: falhoz rögzítés A kombináció falhoz rögzítése alapvetően nem szükséges, de ha Ön további merevséget szeretne a kombinációnak kölcsönözni, akkor azt a mellékelt csomag segítségével megteheti. Ezek a furatok nincsenek előkészítve. 81

82 Opcionális: Egyenes létra feljutás A későbbiekben lehetősége van L5 és L6 láb között az elbontott torony toldat rövid összekötőivel egyenes létra feljutást kialakítani az ágyhelyhez. Ehhez kövesse az alábbi lépéseket. 82

83 No. 6 Opcionális: Egyenes létra feljutás Bontsa le a toldatot és annyira lazítsa meg az L5 láb, a középső ágyrácstartó és L7 láb csomópontjait, hogy el tudja távolítani No. 6 elemet. A művelethez ideiglenesen ki kell vennie a rövid oldali korlát betétet. 83

84 Szükséges szerszámok 10 mm fafúró, fúrógép, szorító Ellentartó és alátét fadarabok (alkatrész csomagból) 84

85 Belső oldal Inside Innenseite No. 6 No. 5 Opcionális: Egyenes létra feljutás A furatok esztétikai okokból csak elő vannak készítve, de nincsenek átfúrva. Egy 10 mm fafúró szár segítségével fúrja át L5 és L6 lábakon minden lépésnél mindkét oldalon az alsó furatot az átmenő csavar számára. 85

86 Opcionális: Egyenes létra feljutás Minden csavarpont esetén fúrja át az alsó furatot. 86

87 Opcionális: Egyenes létra feljutás Az anyagot lehetőleg úgy fúrja át, hogy a mellékelt darab léccel ellentart, mert így elkerülhető az anyag hátoldali kiszakadása. Használjon éles fúrót! A szorítót ne húzza túl, hogy a szorító pofája ne nyomja meg a láb anyagát. Használjon alátétfát! 87

88 Opcionális: Egyenes létra feljutás A már megismert módon csavarozással rögzítse a rövid összekötőket, melyek a létra fokaiként fognak funkcionálni. A furat jellege miatt a használat során előfordulhat, hogy az elem kicsit elfordul. Ekkor igazítsa meg az elemet és húzza szorosra a csavart. 88

89 Most már tényleg végre. Vége most már lazíthat. 89

90 Köszönjük a vásárlást! Sok-sok vidám percet kívánunk a kombináció használatához. 90
