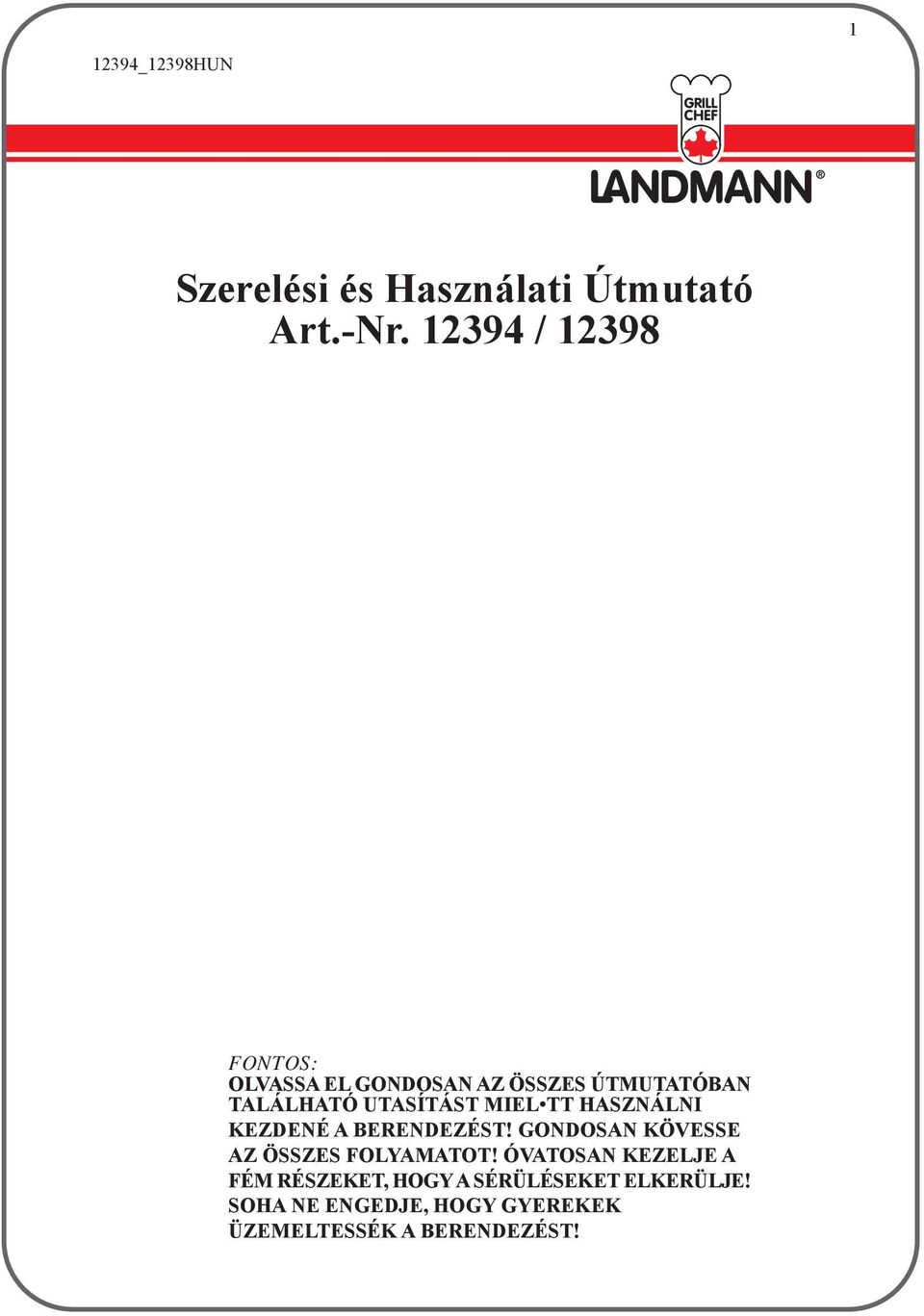

1 _12398HUN Szerelési és Használati Útmutató Art.-Nr / FONTOS: OLVASSA EL GONDOSAN AZ ÖSSZES ÚTMUTATÓBAN TALÁLHATÓ UTASÍTÁST MIEL TT HASZNÁLNI KEZDENÉ A BERENDEZÉST! GONDOSAN KÖVESSE AZ ÖSSZES FOLYAMATOT! ÓVATOSAN KEZELJE A FÉM RÉSZEKET, HOGY A SÉRÜLÉSEKET ELKERÜLJE! SOHA NE ENGEDJE, HOGY GYEREKEK ÜZEMELTESSÉK A BERENDEZÉST!

2 Tartalom: 1. M szaki adatok 2. Összeszerelési tippek 3. Egyszer részegységek és rögzít elemek 4. A készülék felállítása 5. El készítés 6. Beüzemelés 7. Figyelmeztet és biztonsági pontok 8. El vigyzatossági intézkedések 9. Begyújtás 10. A gázpalack tárolása 11. Tisztítás és karbantartás 12. Biztonsági tanácsok 13. Üzemzavar 14. Garancia Figyelem: A készülék csak szabad térben használható! A készülék bekapcsolt állapotban nem szállítható! Használat után zárja el a palackon és a grillsüt n lév gázcsapokat! Vigyázat, a készülék néhány része különösen forró lehet, ezért kisgyereket ne engedjen a közelébe! A készüléken végzett bármely átalakítás veszélyes, tilos és a garancia elvesztését eredményezi! A gázcsövet jó er sen rögzítse, és ellen rizze a rendszer tömítettségét még a begyújtás el tt szappanos vízzel vagy az erre szolgáló ellen rz sprayvel! Vigyázat: Semmi esetre se használjon a begyújtáshoz ill. újragyújtáshoz spirituszt, benzint vagy hasonló veszélyes

3 1.:M szaki Adatok Gázfajta: Gázpalack: Csatlakozási nyomás: Fogyasztás 12394: Fogyasztás 12398: H teljesitmény 12394: H teljesitmény 12398: Összsúly 12394: Összsúly 12398: Teljes méret 12394: Teljes méret 12398: Grillfelület 12394: Grillfelület 12398: Gázszabályozó:: Begyújtó:: Lávak méret:: Folyékonygáz (Propán / Bután) Kemping kg 30 mbar 364 g/h 509 g/h kb. 5 kw kb. 7 kw kb. 22,3 kg kb. 25 kg kb. SZ 107 cm, M 50 cm, H 105 cm kb. SZ 118 cm, M 50 cm, H 105 cm kb. 43 x 34 cm kb. 54 x 34 cm folyamatos szabályozás Piezo - Begyújtó 35-50mm, kb. 3 kg Egy 5 kg-os gázpalack maximális teljesitmény mellett, kb. 14 órára elegend.v A LANDMANN-PEIGA-grillsüt k kiváló min ség termékek, amelyek megfelelnek a német és az európai biztonsági el írásoknak. E termékünket a DVGW Vizsgáló és Tanúsító Intézet (CE-0085BN0129) vizsgálta és tanúsította a GEA számon.

4 2.: A készülék beüzemelése Gombnyomásra a szabályozható gázég begyullad, ami felheviti az aláhelyezett lávakövet. A lávak felmelegedés után egyenletesen adja le a h t a rostélyra helyezett grilleznivalókra, miközben a lecsöpög zsirt elporlasztja és meggátolja a szúrót z kialakulását. Mivel a lávak vek kapazitása véges, ezért id r l id re cserélni kell azokat. Az el készületi id alacsony. A grillez minden esetben startrakész. 3.: Összeszerelés - Figyelmeztetés Fontos: Csak akkor húzza meg véglegesen a csavarokat ha már minden egyes alkatrész kompletten a helyére került. Ez megkönnyiti a munkáját és megnöveli a készülék stabilitását. Összeszerelés el tt minden alkatrészt vegyen ki a dobozból és a mellékelt lista szerint szortirozza azokat. Valami esetleg hiányozna, vegye fel velünk a kapcsolatot. (lásd utolsó oldal). A szereléshez szüksége lesz egy állitható csavarkulcsra, egy fogóra és egy közepes méret csillagcsavarhúzóra. Alaposan tanulmányozza az útmutatót és kövesse figyelmesen az utasitásokat. Észre fogja venni, hogy az összeszerelés nem is olyan nehéz. A készülék kisebb technikai módositásának jogát, -különös tekintettel a csavarkészletre- fenntartjuk!

5 5 4.: Robbantott ábra Fels Zsanir Üvegstabilizáló Üveg Üvegkeret H mér Anyacsavar M5 Fedél Fogantyú alátét Melegentartó rostély Fogantyú Grillrostély Lávakövek Lávak rostély "H" Ég fej (el reszerelt) Lemezcsavar Ø4x10 Csavar M5x10 Ék Alátét T ztér I I I Távtartó Sasszeg Csavar M6x45 Zsirtálca tartó Anya M6 Oldalsópolc Zsirtálca tartó "U" Tartó, jobb Polctartó állvány I Akasztó Polctartó állvány II Lemezcsavar Ø4.8x35 Csavar M6x20 Csavar M6x65 El lap Csavar M5x35 Horizontális támasz Kerék "U" Tartó, bal El lap Tartó Tengely LANDMANN Gázszabályzó gomb Begyújtó gomb Kereszttartó Anya M5 Csavar M5x35 Állványvéd Véd takaró Kerékállvány Záróanya Keréktárcsa Alsópolc

6 6 5.: Összeszerelés folyamata Kereszttartó Kerék Tengely Kerék állvány Záróanya Keréktárcsa Alsópolc Anya M5 Csavar M5x35 Gumitámasz

7 7 LANDMANN Véd takaró Sin Kereszttartó Kereszttartó

8 8 A furatoknak befelé kell esniük! A menetek el re és befelé mutassanak! Csavar M5x35 "U" Tartó, jobb "U"Tartó, bal Keréktartó Kereszttartó

9 9 II I Horizontális támasz "U" Tartó, bal El lap tartó Kerékállvány Oldalsó polc "U" Tartó, jobb Oldalsó polctartó I Akasztó Oldalsó polctartó II Lemezcsavar Ø4.8x35 Csavar M6x20 Csavar M6x65 El lap Gázszabályozó gomb Begyújtó gomb Kereszttartó

10 10 Csavar M5x10 Ék Alátét T ztér Távolságtartó Csapszeg Csavar M6x45 Zsir vödör tartó Anya M6 Zsir vödör

11 11 "H"Ég fej (el reszerelt) T ztér Lemezcsavar Ø4x10

12 1 4 2 Az ég fej egység (1) az Ön védelmére és kényelmére el reszerelt. Ha azonban tisztitás vagy javitás miatt szét kellene szerelnie, ügyeljen az összeszerelésnél, h. az ég fej csöve az alátétekkel és az ég fejjel szorosan a készülékhez legyen szerelve. Helyezze az ég fej egységet (1) óvatosan az ajzatba (4) úgy, hogy az ég fej csöve (2) az ajzat nyilásán kilógjon. Az ég fej csövének a vége a fúvókára illeszkedjen. Túl szoros illeszkedés nem szükséges. Az ég fej egység 2 csavarral van az ajzathoz er sitve. Ahogy a 4-es számú ábra mutatja, a csavarok alulról csavarodnak az ég fej egységbe mm 4 Helyezze a gyújtóegységet (18) az ajzat (4) hátsó furatába úgy, hogy a gyújtóegység feje az ég fej küls peremének közelében legyen. Er sitse a gyújtóegységet az anyával és az ellenanyával az ajzatba. A gyújtófejet egy fogó segitségével úgy állitsa be, h. a gyújtóhuzal a gázkiöml nyilás alsó fele felé mutasson és azt kb. 2mm-re közelitse meg. Ezzel azt érjük el, h. a gyújtószikra csak a gázt gyújtja be és nem pattan át az ég fej anyagára. Amennyiben az els begyújtás nem eredményes, esetleg ismételje meg a gyújtófej beállitását. Végül a 2-es ábrán leirt módon a gyújtóhuzalt kösse össze a gyújtóegységgel.

13 13 Fels zsanir Anya M5 Fedél Üveg-stabilizáló Üveg Üvegkeret H mér Fogantyú alátét Fogantyú

14 Melegentartó rostély Grillrostély Lávak Lávak rostély T ztér

15 6.: A készülék felállitása A készüléket vizszintes, szilárd, nem éghet felületen, szélvédett helyen állitsa fel. Ügyeljen, h. a készülék az éghet anyagoktól több, mint 1m és a faltól pedig 0,25m távolságra legyen. A gázpalackot védjük a direkt napfény hatásától és egyéb sugárzó h t l (max. 50 C). A készüléket üzem közben mozgatni és rizetlenül hagyni tilos! A gázpalackot helyezze a készülék mellé úgy, h. a töml ne törjön meg, ne csavarodjon, ne feszüljön és a palack közelében sugárzó h ne legyen! A gázpalackot közvetlenül a készülék alá ne helyezzük! A készülék tárolása A készülék raktározása el tt vegye figyelembe a következ ket: 1.: A készüléket kihült állapotban tárolja. 2.: A gázpalack és a készülék között a kapcsolatot szüntesse meg. 3.: A készüléket tisztitsa meg. 4.: Száraz, h vös helyen tárolja. 5.: A töml ne törjön meg vagy csavarodjon.. 6.: A használati útmutatót hagyja a gép közelében 7.: A gázpalack csatlakoztatása A gázpalack csatlakoztatásához a következ k kellenek: - szokványos gázpalack - gázpalack kg-os, pl. szürke Pb palack. - nyomáscsökkent *, max. 1,5 kg/h üzemi nyomással 30 mbar-os (* a termék dobozában opcionális) - megfelel hosszúságú töml, a készülékre el re felszerelve - szivárgáskeres anyag, pl. szappanosviz.

16 A csatlakoztatás lépései:: 7.1.:Ellen rizük, h. a gázpalack szelepe (3) megfelel en tömitett és jól zár. (minden gázpalack csere esetén) 7.2.:A nyomáscsökkent hollandicsavarját (1) balra forgatva csavarjuk rá a szelepre (3) lehet leg kézzel és nem szerszámmal, nehogy a tömitést megsértsük. 7.3.:A töml t egy 17-es csavarkulcs segitségével, balra elforgatva csatlakoztassuk a nyomáscsökkent höz. 7.4.: A töml másik fele már el re a készülékhez van csatlakoztatva. Ellen rizzük ezt a csatlakozást is. 7.5.:A tömitettséget a nyomás alá helyezett töml csatlakozási pontjainál szappanos vizzel ellen rizzük. Amennyiben buborékképz dést nem tapasztalunk a rendszer tömitett. Nyilt láng használatakor tömitettség vizsgálatot tilos végezni. Repedezett, törött töml t, hibás vagy nem megfelel csatlakozást ki kell cserélni! 7.6.:Gázszivárgás esetén a gázszelepet azonnal zárjuk el, a hibát szüntessük meg ill. a hibás alkatrészt cseréljük ki. Szelep zár Hollandicsavar (3) tömitéssel Ellenanya (1) Nyomáscsökkent (5) kimenet zár zár Gázpalack Nyomáscsökkent (2) Töml (4) 7.7.: A gázpalack cseréje esetén a következ képpen járjon el: - Zárja el a gázcsapot. - Lazitsa meg a nyomáscsökkent ellenanyáját - Távolitsa el a nyomáscsökkent t a gázpalackról - Helyezze rá a gázpalack szelepére a véd kupakot. - Raktározza az új palackot a 7.1 pontban leirtak szerint.

17 8.: A gázpalack tárolása A gázpalackok tárolása pincékben, lépcs házakban, folyósókon, átjárókban és ezek közelében nem történhet. A gázpalack szelepe szelepsapkával és záróanyával el kell hogy legyen látva. Gázpalackok még üres állapotban is folyamatos felügyeletet igényelnek. Grillezés el tt, különösen ha hosszú ideig nem használta, vizsgálja át a gázvezet ket és csatlakozásokat. A gázcs esetleges rovarok általi eltöm dése veszélyes visszlángot okozhat. 9.: Felhasználási javaslat A Landmann-Peiga gázgrillek használatba vételét csak akkor kezdje meg, ha meggy z dött a készülék biztonságos üzemeltethet ségér l. Használatbavételhez: A gázég k begyújtásakor soha ne hajoljon a süt felület fölé! Ha a következ lépéseket betartja, a grill begyújtása biztos hogy sikeres lesz: 1.: Nyissa fel a grill fedelét (ha van ilyen) és a begyújtás folyamata alatt hagyja nyitva. 2.:Nyissa ki a gázpalack szelepét.3.:készülék gázszabályozó gombját állitsa maximumra és tartsa benyomva miközben a gyújtógombot többször nyomja meg ameddig az ég fej lángra nem kap. 4.:Sikertelen begyújtás esetén helyezze a gázszabályzó gombot alapállásba és 3 perc után ismételje meg a begyújtási folyamatot.5.:állitsa be a kivánt h mérsékletet a gázszabályzóval és zárja le a grill fedelét. 6.: gázpalack szelepjének elzárása el tt állitsa a gázszabályzót gombot alapállásba. Ügyeljen továbbá a következ kre: - Mindig melegitse el a grillt folyamatosan zárt fedél és magas láng mellett. Els használatba vételkor a fenti folyamat legalább 20 percig tartson.- Grillkeszty használata ajánlott! forró fedél és a grillrostély! Azért, hogy lecsökkentse hogy az étel a grillrostélyhoz odaégjen,l kenje azt be étkezési olajjal.

18 10.: Tisztitás és karbantartás Landmann-Peiga grillek könnyen tisztithatóak és elvileg karbantartást nem igényelnek. Azonban használat után a grillrostélyt grilltisztitóval és grilltisztitó kefével tisztitsa. Amennyiben a lávak n a gyakori használat miatt zsir illetve hússzaft mutatkozna, a grillt használat el tt zárt fedélnél (grilleznivaló nélkül) maximális h mérsékleten 10 percig üzemeltessük. Ezáltal a kövek tiszták lesznek. Habár a lávakövek korlátlan ideig meg rzik min ségüket érdemes mintegy sütési alkalom után kicserélni azokat. A készüléket és azok alkatrészeit szintén grilltisztitóval és grilltisztitó kefével végezzük. A gázvezet eszközök (szelepek csatlakozások) tisztitását és karbantartását bizza szakemberre!

19 11.: Meghibásodás Gázgrilljeinkhez a német gáz- és vizügyi egyesület (DVGW) által elismert min ségi anyagokat használunk. Azonban ha meghibásodára kerül sor vegye figyelembe a következ ket: Soha ne végezzen javitásokat a gáztechnikai eszközökön, bizza azt szakemberre. Kisebb hibákat és azok megoldását a mellékelt táblázat tartalmazza: Hiba Ellen rzés Megoldás Gázszag van. Ellen rizze a gázpalack tömitését. Ha hibás, cserélje. Minden csatlakozást szappanosvizzel ellen rizzen. Az ég fej nem gyullad be Van gáz a palackban? Palackot cserélje ki!. Gázcsap nyitva van? Nyissa ki a szelepet!. Ég fej helyesen van csatlakoztatva? Ellen rizze Gyújtórendszer helyesen van beszerelve? Ellen rizze Szikrát ad a rendszer? Keresse meg a hibát a vezetékben A készülék nem kell en meleg El melegitett? percig el melegitsen Mindenhol egyenletes a láng? Több rétegben vannak a lávakövek? Fedél nyitva van? Ha nem, tisztitsa meg a fejet! Egy rétegben helyezze el ket Lehet leg mindig tartsa zárva! Visszacsap a láng Pukkanó hangkisérettel? Azonnal zárja el a gázcsapot várjon 1 percet. és inditsa újra a készüléket! Ha megismétl dik, tisztitsa ki az ég rendszert! Ritka esetben egészen az ég cs ig visszacsaphat

20 12.: Garancia Landmann-Peiga grillkészülékünkre a vásárlás napjától számítva egy év garanciát vállalunk. A garancia kiterjed a hibás megmunkálásra, hibás alkatrészekre és ezen alkatrészek cseréjére. Szállítási, szerelési és egyéb költségek nem képezik részét a garanciának. A garancia érvényét veszti, ha a meghibásodás nem rendeltetésszer használatból ered, vagy ha a készüléken bárminem átalakítás történt. Landmann-Peiga Hungária Kft. H-2071 Páty, M1 Üzleti Park D Tel.: Fax: landmann.info@admtrade.hu Internet:
