1 Használati utasítás INSPORLTINE QUIET mágneses szobakerékpár A szervizért és az alkatrészekért az eladó cég felel. Insportline Hungary kft. Kossuth Lajos u. 65, 2500 Esztergom tel. +36 (33) , +36 (70) , 2

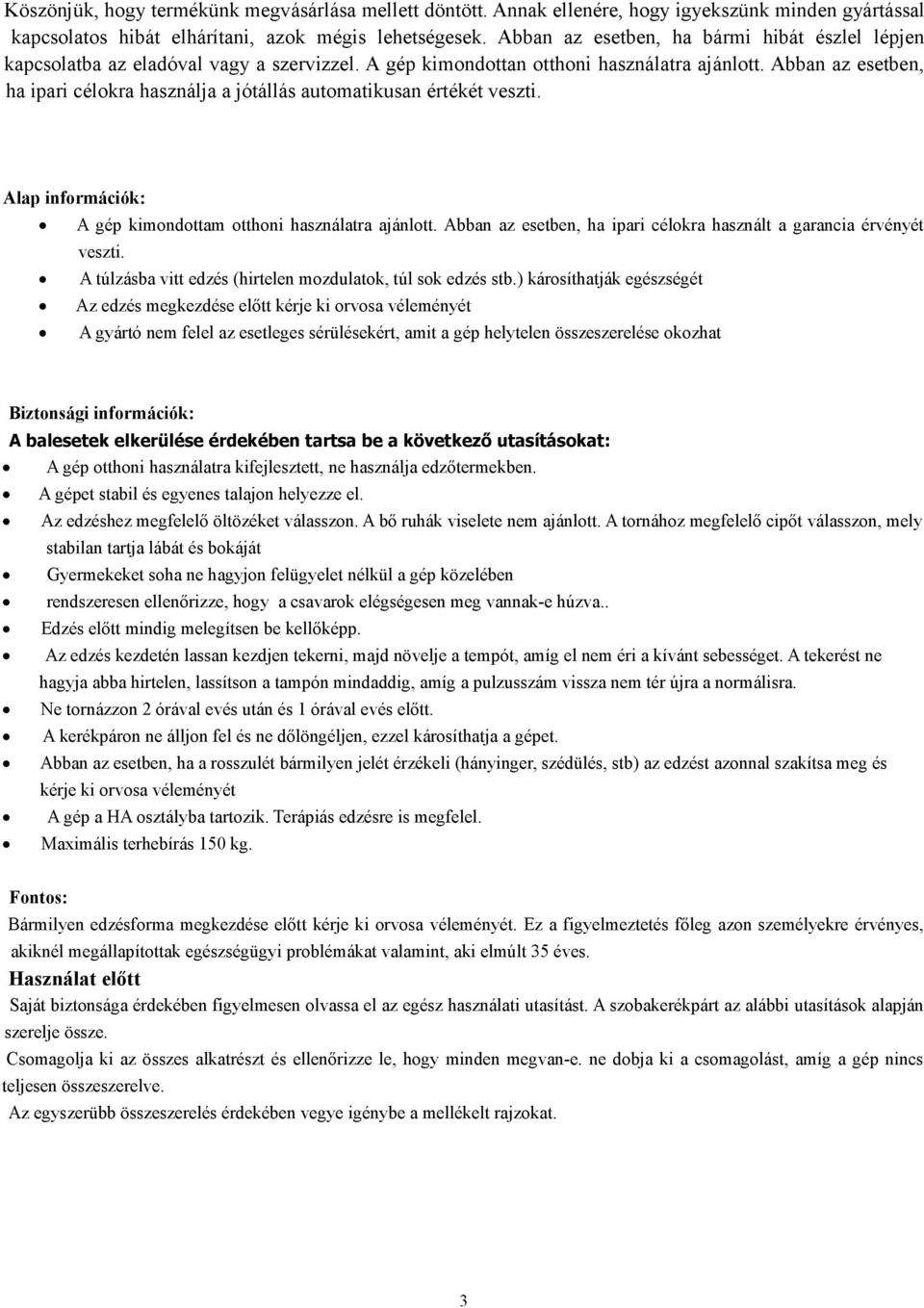

2 Köszönjük, hogy termékünk megvásárlása mellett döntött. Annak ellenére, hogy igyekszünk minden gyártással kapcsolatos hibát elhárítani, azok mégis lehetségesek. Abban az esetben, ha bármi hibát észlel lépjen kapcsolatba az eladóval vagy a szervizzel. A gép kimondottan otthoni használatra ajánlott. Abban az esetben, ha ipari célokra használja a jótállás automatikusan értékét veszti. Alap információk: A gép kimondottam otthoni használatra ajánlott. Abban az esetben, ha ipari célokra használt a garancia érvényét veszti. A túlzásba vitt edzés (hirtelen mozdulatok, túl sok edzés stb.) károsíthatják egészségét Az edzés megkezdése előtt kérje ki orvosa véleményét A gyártó nem felel az esetleges sérülésekért, amit a gép helytelen összeszerelése okozhat Biztonsági információk: A balesetek elkerülése érdekében tartsa be a következő utasításokat: A gép otthoni használatra kifejlesztett, ne használja edzőtermekben. A gépet stabil és egyenes talajon helyezze el. Az edzéshez megfelelő öltözéket válasszon. A bő ruhák viselete nem ajánlott. A tornához megfelelő cipőt válasszon, mely stabilan tartja lábát és bokáját Gyermekeket soha ne hagyjon felügyelet nélkül a gép közelében rendszeresen ellenőrizze, hogy a csavarok elégségesen meg vannak-e húzva.. Edzés előtt mindig melegítsen be kellőképp. Az edzés kezdetén lassan kezdjen tekerni, majd növelje a tempót, amíg el nem éri a kívánt sebességet. A tekerést ne hagyja abba hirtelen, lassítson a tampón mindaddig, amíg a pulzusszám vissza nem tér újra a normálisra. Ne tornázzon 2 órával evés után és 1 órával evés előtt. A kerékpáron ne álljon fel és ne dőlöngéljen, ezzel károsíthatja a gépet. Abban az esetben, ha a rosszulét bármilyen jelét érzékeli (hányinger, szédülés, stb) az edzést azonnal szakítsa meg és kérje ki orvosa véleményét A gép a HA osztályba tartozik. Terápiás edzésre is megfelel. Maximális terhebírás 150 kg. Fontos: Bármilyen edzésforma megkezdése előtt kérje ki orvosa véleményét. Ez a figyelmeztetés főleg azon személyekre érvényes, akiknél megállapítottak egészségügyi problémákat valamint, aki elmúlt 35 éves. Használat előtt Saját biztonsága érdekében figyelmesen olvassa el az egész használati utasítást. A szobakerékpárt az alábbi utasítások alapján szerelje össze. Csomagolja ki az összes alkatrészt és ellenőrizze le, hogy minden megvan-e. ne dobja ki a csomagolást, amíg a gép nincs teljesen összeszerelve. Az egyszerübb összeszerelés érdekében vegye igénybe a mellékelt rajzokat. 3

3 Seat Seat support Adjustable knob Handlebar Computer Hand-pulse sensor Handlebar column Adapter Rear stabilizer Rear stabilizer cover cap Pedal Front stabilizer Front stabilizer cover cap Alkatrészek rajza: Screw pack BP-209E No.13 Washer for handlebar(1) No.12 Spring Washer for handlebar(1) No.23 Screws for rear plastic handlebar cover(2) No.36 Domed nut for stabilizer(4) No.9 T-bolt for handlebar(1) No.14 Screws for front and rear plastic handlebar cover(2) No.22 Bush for handlebar(1) No.55 Carriage bolt for stabilizer(4) No.41 Curved washer for stabilizer(4) Spanner with cross-recess screwdriver(1) Hexagon key(1) 4

4 Alkatrészek listája No. Leírás Db 5 kormány 1 6 számláló 1 7 kábel 1 9 T-csavar 1 11 müanyag kormánytakaró 1 12alátét 1 13 kormányalátét 1 14 csavar a takarókhoz 2 19 computer csavar 4 20 állvány 1 21 kábelózás felső része 1 22 T-csavar eleje 1 23 csavar 2 24 nyereg 1 33 nyeregrúd 1 35 hátsó stabilizáló láb 1 36 anya 4 38 első stabilizáló láb 1 40 imbuszkulcs 4 41 alátét 8 44 fő váz 1 47 jobb pedál 1 48 bal pedál 1 53 beállítócsavar 1 54 müanyag takaró 1 55 csavar 4 57 alsó kábel 1 72 biztonsági szalag 1 73 biztonsági szalag 1 82 adapter 1 Alkatrészek rajzai 5

5 Részletes leírás szám leírás db 1 szivacs markolat 2 2 kormány vége 2 3 érzékelő 2 4 csavar 6 5 kormány 1 6 számláló 1 6

6 7 kábelozás 1 8 szivacs markolat 2 9 T-csavar 1 10 nyeregbeállító 1 11 müanyag takaró 1 12alátét 1 13 kormányalátét 1 14 csavar 2 15 takaró 2 19 csavar 4 20 kormányrúd 1 21 felső kábelek 1 22 T-csavar első része 1 23 csavar 2 24 nyereg 1 25 csavar 1 26 müanyag takaró 1 27 nyeregbeállító vége 1 28 polysztiren váz 1 29 nyeregbeállító 1 30 alátét 1 31 csavar 1 32 müanyag takaró 1 33 nyeregrúd 1 34 hátsó stabilizáló vége 2 35 hátsó stabilizáló láb 1 36 anya 4 37 első stabilizáló vége 2 38 első stabilizáló 1 39 csavar 2 40 imbuszcsavar 4 41 alátét 8 42 takaró 2 43 imbuszcsavar 2 44 fő váz 1 45 jobb láncvédő 1 46 bal láncvédő 1 47 jobb pedál 1 48 bal pedál 1 49 csavar 4 50 csavar 4 51 jobb taposó 1 52 müanyag első rész 1 53 csavar 1 54 müanyag takaró 1 55 csavar 4 56 csavar 2 57 kábelozás 1 7

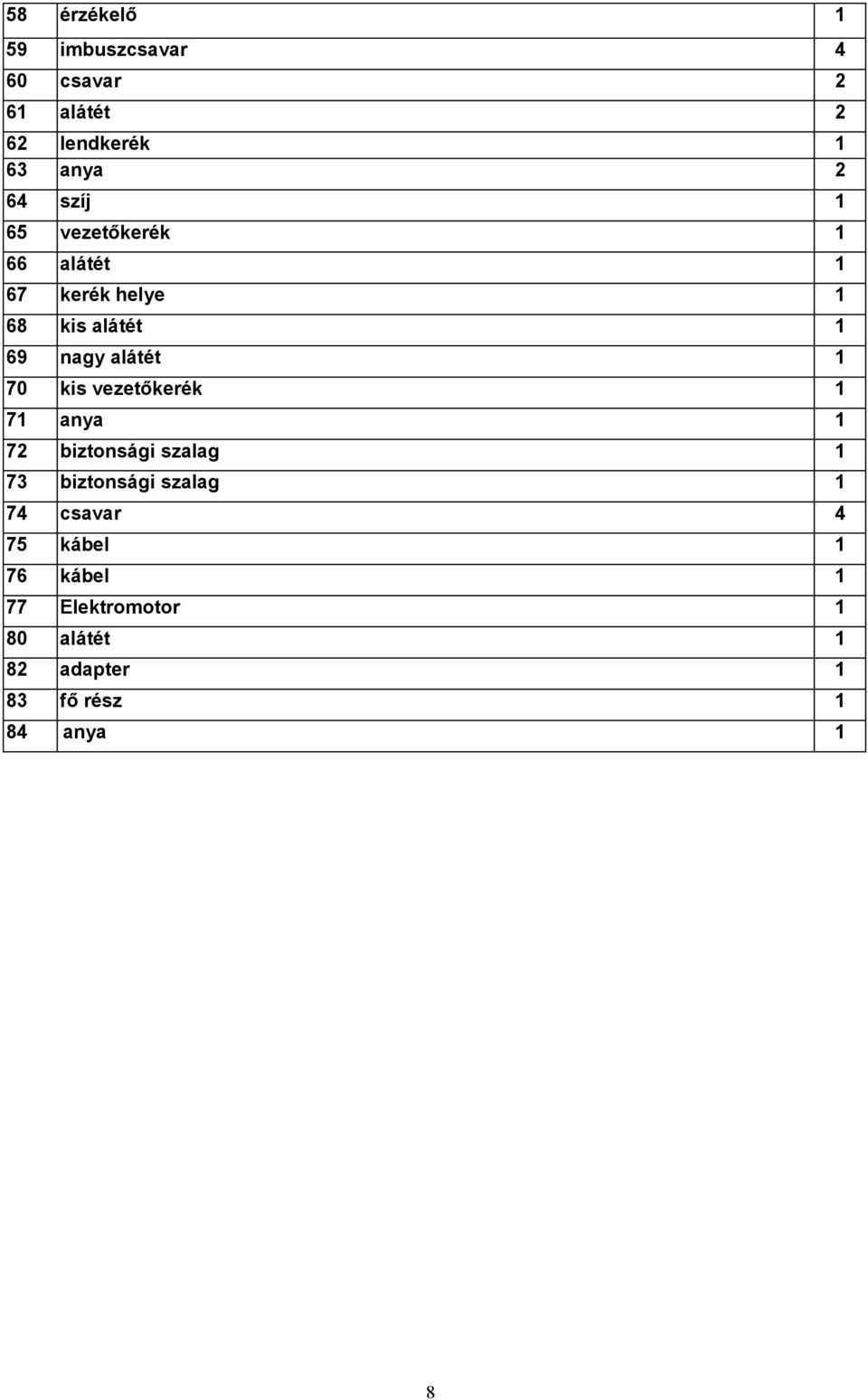

7 58 érzékelő 1 59 imbuszcsavar 4 60 csavar 2 61 alátét 2 62 lendkerék 1 63 anya 2 64 szíj 1 65 vezetőkerék 1 66 alátét 1 67 kerék helye 1 68 kis alátét 1 69 nagy alátét 1 70 kis vezetőkerék 1 71 anya 1 72 biztonsági szalag 1 73 biztonsági szalag 1 74 csavar 4 75 kábel 1 76 kábel 1 77 Elektromotor 1 80 alátét 1 82 adapter 1 83 fő rész 1 84 anya 1 8

8 Részletes rajz 9

9 Összeszerelés 1. Rögzítse az első stabilizáló rudat (38) csavarokkal a fő részhez (44) csavarral (55), 2 alátéttel (41) (36). Ismételje meg ugyanezt a hátsó stabilizáló rúddal is (36). 2. Csavarozza ki a négy imbuszcsavart (40) a tartóoszlopból (20). Helyezze rá a műanyag takarót (54) a tartóoszlopra (20) majd illessze össze a felső (21) és alsó (57) végét a kábelnek. Helyezze bele a tartóoszlopot (20) a műanyag takaróval együtt (54) a fő konstrukción található elülső tartórúdba (44) bitosítsa négy alátéttel (41) és a négy imbuszcsavarral (40). 3. illessze a kormányt (5) és az első műanyag takarót (11) a tartóoszlopra (20) egy T csavar segítségével és (9) alátéttel (13), alátéttel (12) és átmenettel (22), azután illessze az első műanyag takarót (11) és a hátsó műanyag takarót (32) két M2-es csavarral (14) és két M3-as csavarral (23). 1 0

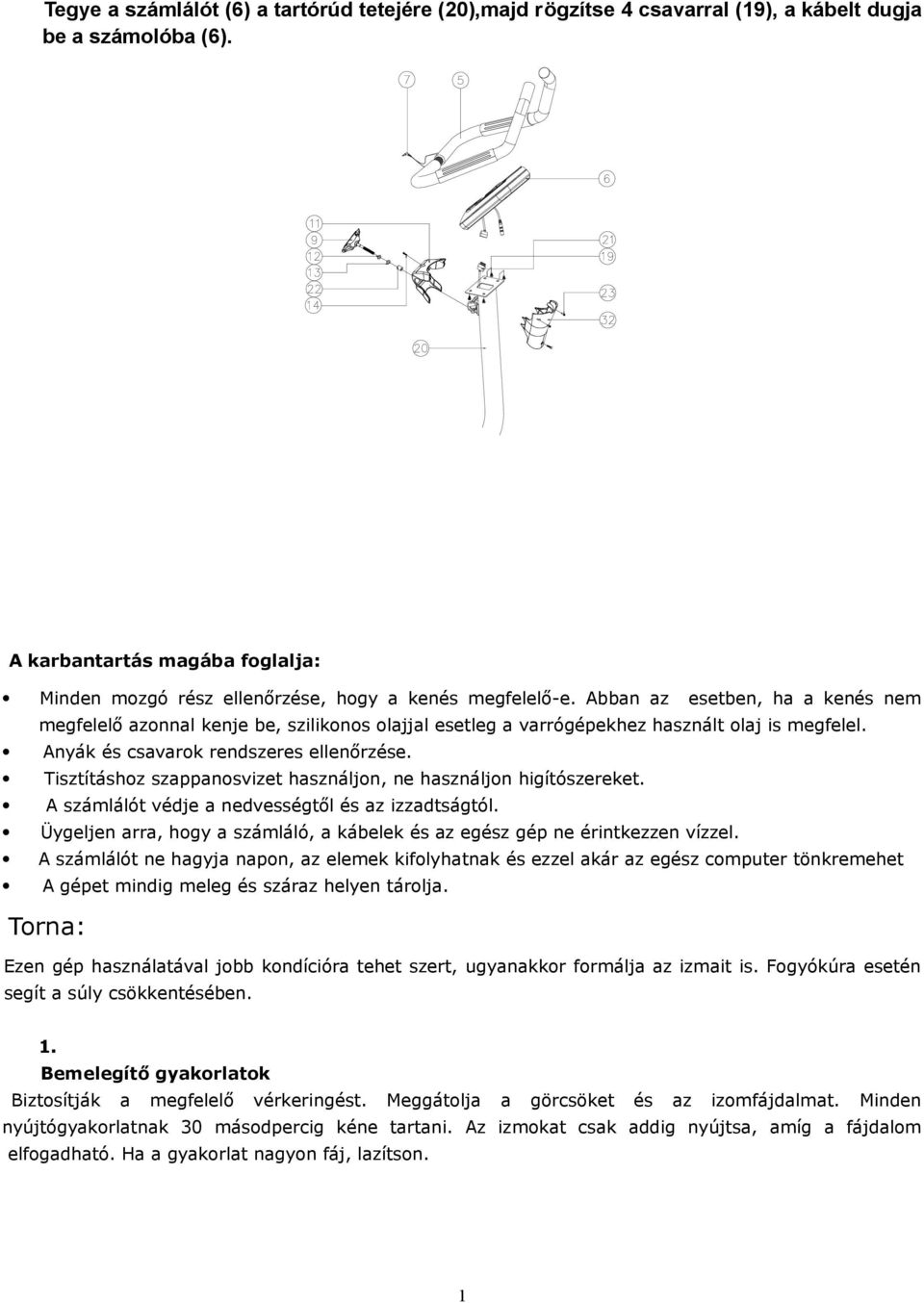

10 Tegye a számlálót (6) a tartórúd tetejére (20),majd rögzítse 4 csavarral (19), a kábelt dugja be a számolóba (6). A karbantartás magába foglalja: Minden mozgó rész ellenőrzése, hogy a kenés megfelelő-e. Abban az esetben, ha a kenés nem megfelelő azonnal kenje be, szilikonos olajjal esetleg a varrógépekhez használt olaj is megfelel. Anyák és csavarok rendszeres ellenőrzése. Tisztításhoz szappanosvizet használjon, ne használjon higítószereket. A számlálót védje a nedvességtől és az izzadtságtól. Üygeljen arra, hogy a számláló, a kábelek és az egész gép ne érintkezzen vízzel. A számlálót ne hagyja napon, az elemek kifolyhatnak és ezzel akár az egész computer tönkremehet A gépet mindig meleg és száraz helyen tárolja. Torna: Ezen gép használatával jobb kondícióra tehet szert, ugyanakkor formálja az izmait is. Fogyókúra esetén segít a súly csökkentésében. 1. Bemelegítő gyakorlatok Biztosítják a megfelelő vérkeringést. Meggátolja a görcsöket és az izomfájdalmat. Minden nyújtógyakorlatnak 30 másodpercig kéne tartani. Az izmokat csak addig nyújtsa, amíg a fájdalom elfogadható. Ha a gyakorlat nagyon fáj, lazítson. 1 1

11 Az oldalsó hasizmok nyújtása Comb hátsó része Comb első része Comb belső része Vádli és Akhilleusz izom 2. Maga a torna Edzés, mely közben meg kell erőltetni magát. A rendszeres edzésnek köszönhetően a lábai hajlékonyabbak lesznek. Fontos a tempó megtartása. Az edzés akkor a legeffektívebb, ha a pulzusát a grafikonon látható maximumig emeli. Ennek a résznek 12 percig kéne tartani. 3. Lazítógyakorlatok Ezek a gyarkorlatok segítenek a kardio-vaszkuláris rendszernek megnyugondi. Ez lényegében a bemelegítő gyakorlatok megismétlése. A tempó és terhelés csökkentése, majd folytassa 5 percig. A nyújtógyakorlatokat sem szabad abbahagyni. Ne feledkkezzen meg róla, hogy a gyakorlatokat lassan kell elvégezni. 3-szor ajánlott naponta tornázni. Az izmok formázása Az izmok formálásához a terhelés növelése szükséges. A bemelegítő és lazító gyakorlatok egyformák, 1 2

12 csak az edzés végén növelje meg a terhelést. Időnként szabályozza a sebességet úgy, hogy megtartsa optimális pulzusát. Súly csökkenése Az alap faktor a megerőltetés. Minél tovább és keményebben fog edzeni, annál több kalóriát éget el, ugyanakkor jobb kondícióra is szert tehet. FIGYELMEZTETÉS A kerékpárt egyenes és stabil felületen helyezze el. A megfelelő egyensúly a támaszokon levő tekerőkkel állítható be. Minden használat előtt ellenőrizze le a csavarokat kellően meg vannak-e húzva, vagy nem lazultak ki. Ez a termék kimondottan otthoni használatra alkalmas. 1 3

13 Jótállási feltételek: Az eladó az adott termékre a következő esetekben vállal garanciát: 1 Az acél rámára az eladás napjától kezdve 60 hónap garancia érvényes. 2 A computerre az eladás napjától 60 hónap garancia érvényes. 3 Az összes többi részre 24 hónap garancia érvényes az eladás napjától számítva. A jótállás a következő esetkben nem érvényes: 1 nem megfelelő felhasználás, helytelen összeszerelés, a nyeregrúd nem megfelelő elhelyezése, a pedálok nem megfelelő rögzítése 2 helytelen karbantartás 3 mechanikai károsodás 4 alkatrészek elhasználódása a mindennapi használat folyamán (pl a gumi vagy műanyag részek, mozgó részek stb.) 5 természeti csapások 6 nem hozzáértő beavatkozások 7 nem megfelelő kezelés, rossz elhelyezés, túl magas vagy alacsony hőmérséklet, víz okozta károk, nagy nyomás ütés, megváltoztatott design, forma vagy méret Figyelmeztetés: Az edzést kísérő kerékpár által kiadott hangok és súrlódás nem gátolják a gép működését és használatát, így ez nem lehet reklamáció tárgya. Ezen jelenségeket általános karbantartással elkerülheti. Figyelmeztetés: Az alap modelleknél koszorús csapágyakat használnak. Ezen csapágyak élettartama rövidebb lehet, mint a jótállási idő. Az élettartamuk kb. 100 óra. A jótállás ideje alatt minden gyártással kapcsolatos hiba el lesz távolítva, hogy a termék kényelmesen használható legyen. Csak az írásban beadott reklamácié fogadható el a hiba pontos megnevezésével A reklamációt a megvásárlás helyén kell megtenni. eladás időpontja eladó aláírása és pecsétje eladó: Insportline Hungary kft. Kossuth Lajos utca 65 Esztergom
