Összeszerelési útmutató. Magas gyerekágy 120 / 160 szintig

Átírás

1 Összeszerelési útmutató Magas gyerekágy 120 / 160 szintig 1

2 Köszönjük, hogy termékünket választotta! Termékeink egyedi kézi gyártásúak, ezért a szokásosnál nagyobb ügyességet igényel összeszerelésük. Kérjük mielőtt nekikezdene a munkának olvassa át előre az útmutatót, hogy kellőképpen felkészülhessen. Az összeszerelés során szüksége lesz egy segítőre. Amennyiben az összeszerelés során elakad, akkor keressen minket elérhetőségeinken, ahol segítségére leszünk. Amennyiben nem biztos képességeiben, kérjük inkább bízzon meg szakembert a munka elvégzésével. Reméljük fennakadás nélkül össze tudja szerelni az ágyat, mely gyermeke örömére hosszú évekig szolgál majd. Üdvözlettel: Jabuga 2

3 Alkatrészek ellenőrzése Kérjük ellenőrizze, hogy a csomagban megtalált e minden szükséges alkatrészt. 3

4 Elrendezés Az összeszerelési útmutató a jobbos elrendezés alapján lett összeállítva. Balos elrendezés esetén ne szó szerint értelmezze az útmutatót, hanem értelemszerűen azonosítsa az összeillő elemeket 4

5 Alkatrészek Bútorösszehúzó csavar és tönkanya, m6* db 5

6 Pozdorja csavar 4*50 4 db 4*70 3 db 5*100 2 db 6

7 PZ2 PZ1 H4 Szükséges szerszámok Az összeszereléshez egy 4-es imbuszkulcsra, egy egyenes csavarhúzóra, egy csavarbehajtóra PZ 2 bitfejjel és egy 13-as villáskulcsra van szüksége. Egy mérőszalag és egy H4 imbusz bit segítségére lehet. 7

8 Szükséges szerszámok Amennyiben nem áll rendelkezésre csavarbehajtó, akkor csavar behajtására alkalmas fúró-csavarozó, vagy kézi csavarhúzó is megfelelő. 8

9 Fontos tudnivalók! Az egyedi furatolás következtében esetleg forgács maradhat a furat járatában, melyet a befelé tartó csavar a csavarnyílásba sodorhat. A nyílásokat mi minden esetben ellenőrizzük, de a biztonság kedvéért Önnek is követnie kell az alábbi lépéseket. Azért kérjük ezt mert ha forgács kerül a csavarnyílásba, vagy bármely egyéb okból akár csak egy csavarpont is megszorul, akkor a kombináció egésze összeszerelhetetlenné, használhatatlanná, a csomópont visszabonthatatlanná válik! Ha egy csavar szorul soha ne erőltesse! Ilyenkor csavarja ki a csavart, és fordítsa el a tönkanya nyílását 180 fokkal. Szükség esetén bontsa vissza a csomópontot, és ellenőrizze újra a furatokat. Az ellenőrzéshez kövesse az alábbi lépéseket: 9

10 Fontos tudnivalók Vezesse be vízszintesen a csavart az üres furatba és ellenőrizze, hogy nem tol e maga előtt forgácsot. 10

11 Fontos tudnivalók Amennyiben a csavar forgácsot tol maga előtt, akkor vezesse be a csavart a függőleges furatba és a csavar menetével, mint reszelővel távolítsa el a kitolt forgács szilánkot. A törmeléket fújja ki. 11

12 Fontos tudnivalók Amikor meggyőződött arról, hogy a furat tiszta, akkor tegye a tönkanyát a függőleges furatba, ügyelve arra, hogy a vájat felül legyen és a tönkanya csavarnyílása értelemszerűen a vízszintes furat felé mutasson. 12

13 Fontos tudnivalók Szükség esetén az imbuszkulcs vagy a csavarhúzó szárával nyomja le a tönkanyát a furatban. 13

14 Fontos tudnivalók Vezesse a vízszintes járatba az imbuszkulcs (vagy egyéb vékony szerszám szárát), hogy az esetleg elfordult tönkanyát a megfelelő magasságba és irányba igazítsa. 14

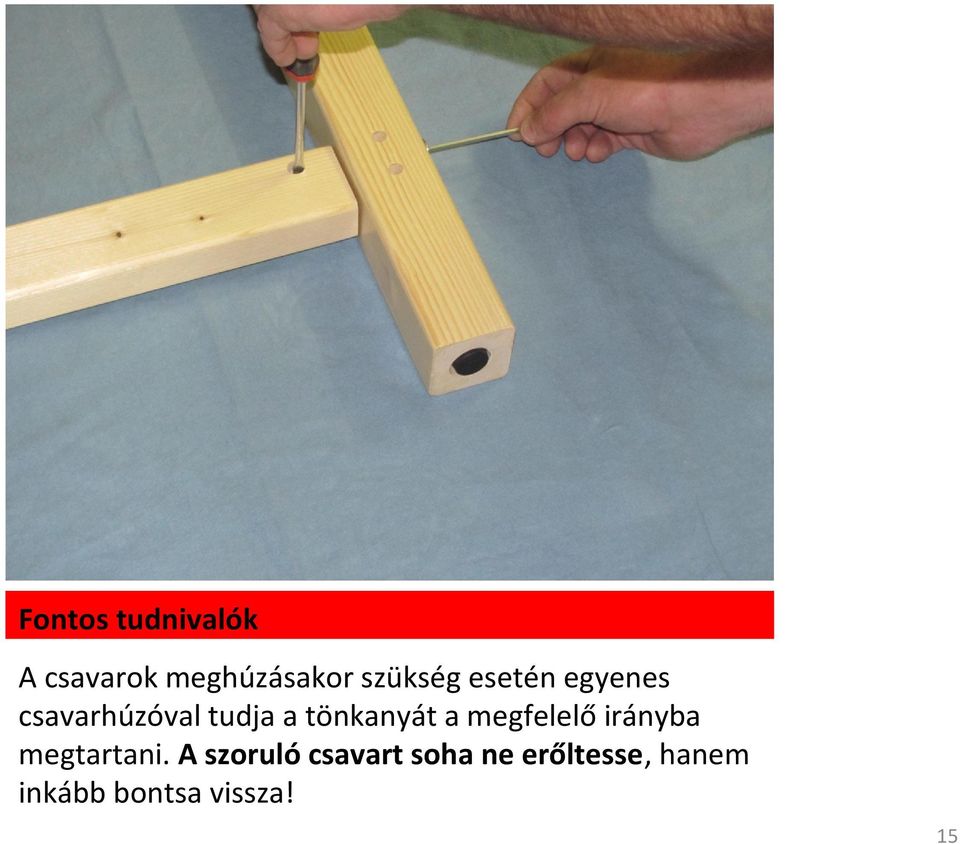

15 Fontos tudnivalók A csavarok meghúzásakor szükség esetén egyenes csavarhúzóval tudja a tönkanyát a megfelelő irányba megtartani. A szoruló csavart soha ne erőltesse, hanem inkább bontsa vissza! 15

16 Belső oldal Fontos tudnivalók A tönkanya furatok mindig a kombinációs elemek belseje felé néznek. 16

17 Összeszerelés lépésekben Csomagoljon ki minden elemet. Tegye szabaddá a beépítendő térrészt. Kövesse a lépéseket. Figyelje az elemeken elhelyezett jelöléseket és számozásokat. 17

18 L1 L2 Az ágy bal rövid oldalának összeállítása L1, L2 lábak, rövid oldali főtartó és 1 db tiplisoros és 1 db csavaros korlát elem, ahol a tönkanya furat a kombináció belseje felé néz. 18

19 Az oldal összeállítása Segítséggel illessze helyére az elemeket és rögzítse a bútorösszehúzó csavarokkal. 19

20 L4 L3 Az ágy jobb oldalának összeállítása Hasonlóan állítsa és csavarozza össze az ágy jobb oldalát. 20

21 Hosszú oldali főtartó elem 200 cm-es hosszoldali főtartó. Segítséggel állítsa fel a bal oldalt és csavarozza a helyére az elemet. 21

22 Hosszú oldali főtartó elem Állítsa fel az ágy jobb oldalát és csavarozza a főtartóhoz. A csavart még ne húzza szorosra. 22

23 A külső hosszú oldal Segítséggel rögzítse helyére a külső hosszoldali főtartót. Az elem beillesztéséhez az utoljára illesztett csavarpont maradjon laza. Ezt a csavarpontot továbbra se húzza még szorosra. 23

24 Hosszú oldali korlátelemek Készítse elő a korlátelemeket, a tönkanyát tegye a helyére, a csavart próbálja bele, majd vegye ki, így könnyebb lesz a csavar illesztése. 24

25 A hátsó oldal felőli korlátelemek Segítséggel illessze a helyére a korlát elemeket. Az elemek helyükre illesztéséhez a csavarpont legyen laza, a láb és főtartó csomópontját annyira lazítsa meg, hogy az elemet a helyére tudja illeszteni. A művelet után húzzon szorosra minden csavart. 25

26 Az elem beillesztése A csavarpont és illesztés legyen laza. 26

27 Az elkészült ágykeret Húzza szorosra az összes csavarpontot. 27

28 Létra feljáró Készítse elő, állítsa és csavarozza össze a létra elemeit. A tönkanya furatok értelemszerűen alulra esnek 28

29 Létra rögzítése Mozgassa helyére az ágyat és rögzítse a létrát a 2 db 5*100 csavarral a főtartóhoz és a 3 db 4*70 csavarral a lábhoz. Ügyeljen arra, hogy a létra mindkét lába felfeküdjön a padlóra. Rossz padlózat esetén használjon bútor filcet (csomag nem tartalmazza) 29

30 Külső korlát elemek Illessze a helyére az alsó tiplisoros korlát elemet és rögzítse a 4*50 csavarral. Az elem alatt 7 cm rés maradjon. 30

31 Külső korlát elem Ugyanígy rögzítse a felső elemet. Ezen a bútorösszehúzó csavarpontot is rögzítse. 31

32 Az elkészült ágy Az ágy elkészült. Tegye a helyére az ágyrácsot, az ezen lévő csavarokat rögzítse. 32

33 Köszönjük a vásárlást! Sok-sok vidám percet kívánunk a kombináció használatához. Copyright: A termék tervei és a hozzá kapcsolódó információs anyagok a Mobiodin Kft. tulajdona. A termék kisipari szellemi tulajdon, amennyiben másolni kíván kérjük inkább kekeckedjen a nagyokkal. 33
